Grunde elektronische Grundkomponenten verstehen - Widerstände, Kondensatoren, Dioden, Transistoren, Induktoren und digitale Logik -Tore

  • 2024/04/13
  • 1,026

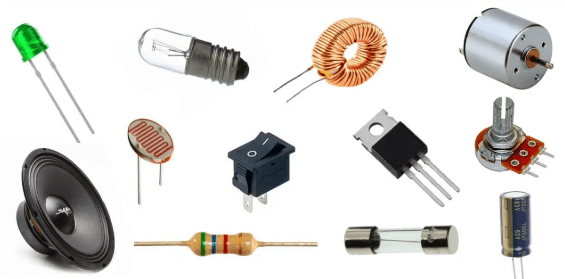

Elektronische Komponenten sind der Eckpfeiler des Bauens und der Optimierung elektronischer Schaltkreise.Von gewöhnlichen Haushaltsgeräten bis hin zu fortgeschrittenen Kommunikationsgeräten fördert die breite Anwendung elektronischer Komponenten nicht nur den technologischen Fortschritt, sondern auch Veränderungen in unserem Lebensstil.Dieser Artikel wirft ein ausführlichem Blick auf mehrere grundlegende Komponenten, die für das Design der elektronischen Schaltung unverzichtbar sind - Widerstände, KondensatorFunktionsfunktionen.Durch die Einführung der Arbeitsprinzipien, der Klassifizierung, der Merkmale und der wichtigsten Anwendungen dieser Komponenten in elektronischen Geräten bietet es den Lesern einen umfassenden Verständnisrahmen und hilft ihnen dabeiKomplexe elektronische Systeme.

Katalog

1. Widerstand verstehen
2. Art des Kondensators
3. Grundkenntnisse über Dioden
4. Light emittierende Diode (LED)
5. Grundkenntnisse über Fotodioden
6. Verstehen Sie Zenerdioden
7. Anwendungen von Schottky -Dioden
8. Anwendungen von Transistoren und Induktoren
9. Digitale Logik und Umschalten von Kondensatoren
10. Schlussfolgerung

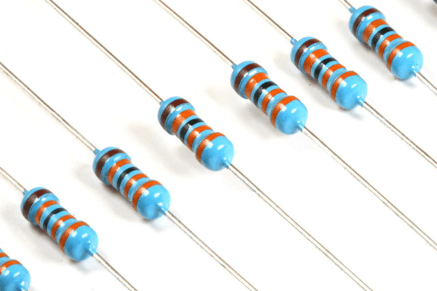

Resistors
Abbildung 1: Widerstände

Widerstand verstehen


Stellen Sie sich einen Widerstand als ein Gerät vor, das den Stromfluss in einer Schaltung wie ein Steuerventil verwaltet.Es verlangsamt den Stromfluss und stellt sicher, dass jeder Teil der Schaltung innerhalb sicherer Grenzen arbeitet.Sie werden den Widerstand im Bild durch seinen charakteristischen Zickzack oder seine rechteckige Form erkennen.Jeder Widerstandstyp hat seine einzigartigen Verwendungen.Sie können beispielsweise einen einstellbaren Widerstand an Ihren Anforderungen einstellen.Photoresistoren verändern ihren Widerstand als Reaktion auf Lichtniveaus, und die Thermistoren passen sich als Reaktion auf Temperaturänderungen an.Das Hauptmerkmal von Widerständen ist, dass sie keine Polarität haben.Egal wie Sie sie in die Schaltung einfügen, sie werden korrekt funktionieren.

Resistors
Abbildung 2: Widerstände

Art des Kondensators


Kondensatoren erleichtern den Schaltungsbetrieb und sind in zwei Haupttypen erhältlich: polarisiert und nicht polarisiert.Dieser Unterschied wirkt sich auf die Verwendung und Installation des Kondensators aus.

Polarisierter Kondensator


Elektrolytkondensatoren sind der gemeinsame polarisierte Typ und mit positiven "+" und negativen "-" -Symbolen markiert, um die Polarität anzuzeigen.Die umgekehrte Verbindung dieser Kondensatoren kann Schäden, Überhitzung oder sogar Explosion verursachen und Risiken für die Schaltung darstellen.Diese Kondensatoren fungieren häufig als Schaltungsfilterung, um die Stromversorgungsstabilität aufrechtzuerhalten.

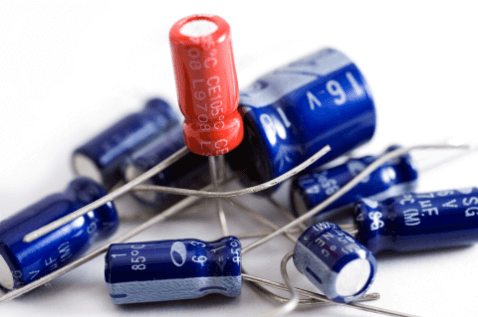

Polarized Capacitor
Abbildung 3: Polarisierter Kondensator

Nicht polarisierte Kondensatoren


Keramikkondensatoren sind ein Beispiel für einen nicht polarisierten Typ und funktionieren gut, egal wie sie verbunden sind.Diese Flexibilität ist von unschätzbarem Wert in Schaltungsdesign und -baugruppe, sodass diese Kondensatoren in einer Vielzahl von Anwendungen wie Signalkopplung, Umgehung und Filterung verwendet werden können.Sie sind in einer Vielzahl von Kapazitäten und Größen erhältlich, um unterschiedliche Anforderungen an die Schaltkreise zu erfüllen.

Non-polarized Capacitors
Abbildung 4: nicht polarisierte Kondensatoren

Grundkenntnisse über Dioden


Eine Diode ist eine Komponente mit klar definierten positiven (Anoden-) und negativen (Kathoden-) Klemmen.Wenn Sie sich ein Schaltplan ansehen, werden Sie feststellen, dass die Diode ein Dreieck mit einer geraden Linie ist, die darauf zeigt.Dieses Design zeigt, dass der Strom in eine Richtung fließt: von der Anode zur Kathode.Dioden leiten den Stromfluss in elektronischen Schaltungen korrekt und verhindern Probleme wie die Entladung der Batterie umgekehrt, die Energieverlust oder Schaltkreisschäden verursachen können.

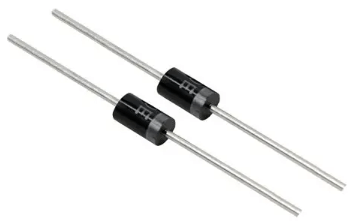

Diodes
Abbildung 5: Dioden

Funktionen und Anwendungen


Die Hauptfunktion einer Diode besteht darin, sicherzustellen, dass der Strom in eine einzelne Richtung fließt.Diese Einweglinie wandelt Wechselstrom in Gleichstrom um, moduliert Signale und hält unter anderem die Spannungsstabilität aufrecht.

Installationstipps


Identifizieren Sie die Ausrichtung der Diode und suchen Sie nach bestimmten Markierungen, z. B. einem Ring am Kathodenende oder einem Farbunterschied, um eine ordnungsgemäße Platzierung zu gewährleisten.Richten Sie sie beim Löten von Dioden richtig aus, um Probleme mit Schaltkreisen zu vermeiden.

Wählen Sie die richtige Diode


Die Auswahl einer Diode erfordert die Bewertung der Spannungs- und Stromfähigkeiten.Dies stellt sicher, dass die Diode den Anforderungen der Schaltung erfüllen kann.Wählen Sie für Hochspannungsaufgaben Dioden, die speziell für diese Art von Umgebung entwickelt wurden.

Licht emittierende Diode (LED)


LED steht für eine lichtemittierende Diode und kombiniert den unidirektionalen Strom von Elektrizität aus einer Diode mit ihrer einzigartigen Fähigkeit, Elektrizität in Licht umzuwandeln.Auf dem Schaltplan wird die LED als Diode dargestellt, und es wird ein Pfeil zum Emissionslicht hinzugefügt.Um ordnungsgemäß zu funktionieren, muss die positive Leitung (oder Anode) der LED mit dem positiven Klemmen der Stromversorgung verbunden sein, während die negative Blei (oder die Kathode) mit dem Boden verbunden ist.

Light Emitting Diode
Abbildung 6: Leichte Diode

Sie finden LEDs in einer Vielzahl von Einstellungen, mit denen ein Raum beleuchtet oder Informationen auf einem Bildschirm angezeigt werden.Ihre Popularität bei Beleuchtung, Anzeige und dekorativen Anwendungen beruht auf ihren effizienten Stromverbrauch, Haltbarkeit und hellem Ausgang.

Bei der Verkabelung von LEDs kann das Hinzufügen geeigneter Widerstände hohe Stromschäden verhindern.Da LEDs bei Stromversorgung einen niedrigen Innenwiderstand aufweisen und keine derzeitige Grenze haben, besteht das Verbrennungsrisiko aufgrund eines übermäßigen Stroms.

Grundkenntnisse über Fotodioden


Photodioden sind Halbleiter, die Lichtenergie in elektrische Energie umwandeln.Ihre Symbole ähneln LEDs, enthalten jedoch einen zusätzlichen Pfeil, der auf die Diode zeigt, was auf Lichtabsorption hinweist.Diese Komponenten eignen sich für Geräte, die eine Lichterkennung oder Datenübertragung über Licht (z. B. einige Internetgeräte) erfordern.Stellen Sie sich Fotodioden als winzige "Lichtfallen" vor, mit denen Geräte Lichtsignale erkennen oder senden können.

Photodiodes
Abbildung 7: Fotodioden

Wenn eine Fotodiode Licht ausgesetzt ist, entwickelt sie eine interne Ladung, wodurch ein Photostrom erzeugt wird, der Licht in elektrische Energie umwandelt.Typischerweise arbeiten Fotodioden unter umgekehrter Verzerrung, um ihre Reaktionsgeschwindigkeit und -sensitivität zu erhöhen, was dazu beiträgt, schwache Lichtsignale zu erfassen.

Zenerdioden verstehen


Die Zener -Diode fungiert als Spannung "Sicherheitsventil".Sein Unterscheidungsmerkmal ist die Fähigkeit, Strom in die entgegengesetzte Richtung zu fließen, wenn die angelegte Rückspannung ein bestimmtes Niveau erreicht (als Zenerspannung bezeichnet).Diese Aktion hilft dabei, eine stabile Spannung über den Stromkreis zu erhalten, wodurch Zenerdioden eine erste Wahl für die Spannungsregulation und den Spannungsspitzenschutz zu einer ersten Wahl machen.

Zener Diode
Abbildung 8: Zenerdiode

Beim Entwerfen einer spannungsstabilen Schaltung müssen Sie die richtige Zenerspannung auswählen.Es ist normalerweise etwas höher als die von der Schaltung erforderliche stabile Spannung.Darüber hinaus verhindert die Integration eines Widerstandes zur Begrenzung des Stroms die Zenerdiode bei Überhitzung und potenziellem Ausfall aufgrund eines übermäßigen Stromflusses.

Anwendungen von Schottky -Dioden


Schottky -Dioden sind für ihren minimalen Vorwärtsspannungsabfall und ihre schnelle Reaktionszeit bekannt, was sie ideal für Anwendungen macht, die schnelles Schalten ohne erheblichen Stromverlust erfordern.Im Gegensatz zu herkömmlichen Dioden werden Schottky-Dioden durch eine Metall-Sämiener-Grenzfläche gebildet, die eine Schottky-Barriere schafft, die es ihnen ermöglicht, schnell zu arbeiten.

Schottky Diodes
Abbildung 9: Schottky -Dioden

Diese Dioden sind besonders nützlich für Stromversorgungsschaltungen und die Behebung von Hochfrequenzsignalen, da ihre niedrige Vorwärtsspannung bei der Sparen von Energie beiträgt.Berücksichtigen Sie bei der Auswahl einer Schottky-Diode nicht nur ihre Spannungs- und aktuellen Handhabungsfunktionen, sondern auch ihre Schaltgeschwindigkeit, um sicherzustellen, dass sie den Anforderungen von hochfrequenten Anwendungen entspricht.

Anwendungen von Transistoren und Induktoren


Transistoren sind das Rückgrat unserer elektronischen Geräte, die den Stromfluss steuern.Stellen Sie sich vor, Sie drehen einen Knopf in ein Radio, um die Lautstärke anzupassen.Glätter Übergang von weich zu laut?Dies ist der Transistor bei der Arbeit.Es reagiert auf die kleinste Eingabe, wie z. B. Ihre Berührung auf einem Uhrengesicht, und ermöglicht oder blockiert den Stromfluss mit Präzision.Dieser Mechanismus kommt ins Spiel, wenn ein Transistor als Verstärker fungiert.Der schwache Klang einer E -Gitarre wird aus dem Abholung extrahiert.Der Transistor kann es zu dem mächtigen Brüllen verbessern, das wir von den Sprechern des Verstärkers hören.

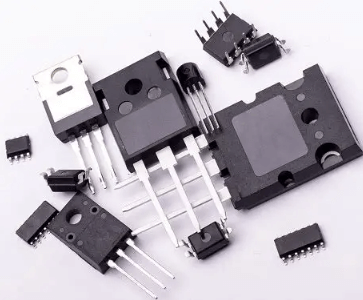

Transistors
Abbildung 10: Transistoren

Die Induktoren speichern Energie in einem Magnetfeld vorübergehend und sorgen für einen Puffer, um den Stromfluss zu glätten.Dies verhindert plötzliche Leistungsspitzen, die empfindliche Komponenten schädigen könnten.Stellen Sie sich sie als Stoßdämpfer für elektronische Signale vor, um sicherzustellen, dass alles reibungslos verläuft.

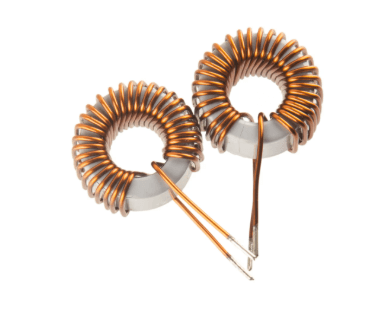

Inductors
Abbildung 11: Induktoren

In alltäglichen Geräten wie Radios, Transistoren und Induktoren spielen beide eine Schlüsselrolle.Die Feinabstimmung mit Ihrer Lieblingsstation ist mehr als nur die Frequenz.Es handelt sich um eine empfindliche Balance zwischen Filterung (aufgrund des Induktors) und der Verstärkung (vom Transistor bereitgestellt) des Signals, um einen klaren Klang von den Luftwellen zu erhalten.

In einer Stromversorgung arbeiten diese Komponenten zusammen, um Energie effizient zu extrahieren und zu konvertieren.Das Laden eines Smartphones basiert beispielsweise auf Transistoren und Induktoren, um eine stabile Leistung bereitzustellen.Es ist ein komplexes Zusammenspiel, das nahtlos ausgeführt wird, um sicherzustellen, dass Ihr Gerät reibungslos lädt.

Digitale Logik und Umschalten von Kondensatoren


Kondensatoren in digitalen Logik -Toren und -Schalter helfen bei der Datenverarbeitung und Signalsteuerung in elektronischen Geräten.Obwohl sie nicht direkt an logischen Entscheidungen beteiligt sind, sind ihre Beiträge hervorragend bei der Signalformung, zur Schaltung der Abprallerminderung und der Stabilisierung der Stromversorgung.

Capacitor
Abbildung 12: Kondensator

In digitalen Logikstunden: Kondensatoren arbeiten mit Logik -Toren, um die Signalübertragung zu verbessern.Sie filtern Hochfrequenzrauschen heraus und stellen sicher, dass die Logik-Tore ein klares Signal erhalten.Kondensatoren können Verzögerungsschaltungen erzeugen.Durch die Manipulation von Ladung und Entladungszeiten beeinflussen sie den Zeitpunkt der Logik -Gate -Antworten, was für eine präzise Zeitsteuerung von wesentlicher Bedeutung ist.

Arbeiten mit Switches: Die Herausforderung mit physischen Schalter wie Tasten besteht darin, dass sie beim Drücken kurz und unzuverlässiger Kontakt herstellen.Diese Momente können versehentlich mehrere Signale auslösen.Die Einführung von Kondensatoren in den Mix kann dieses Problem lösen, indem diese kurzen Signalschwankungen absorbiert werden, um sicherzustellen, dass nur stabile, erwartete Schaltaktionen erkannt werden.

Abschluss


Nach einer detaillierten Diskussion über die Auswahl und Anwendung von Widerständen, Kondensatoren, Dioden und ihrer speziellen Formen, Transistoren, Induktoren, digitalen Logik -Tore und -Schalter können wir feststellen, dass jede Art von elektronischer Komponente über ihre einzigartigen Funktionen und Anwendungsbereiche verfügt.Diese Komponenten sind ein wesentlicher Bestandteil des elektronischen Schaltungsdesigns, und ihre korrekte Auswahl und Anwendung ist der Schlüssel, um sicherzustellen, dass elektronische Geräte ordnungsgemäß funktionieren und die erwartete Leistung erzielt.Mit der kontinuierlichen Weiterentwicklung von Wissenschaft und Technologie verbessert sich auch die Leistung elektronischer Komponenten ständig und die Anwendungsfelder wachsen ständig.Daher kann ein detailliertes Verständnis dieser grundlegenden Komponenten uns nicht nur helfen, elektronische Schaltkreise besser zu gestalten und zu optimieren, sondern auch unsere Kreativität und unsere Fähigkeiten zur Problemlösung bei neuen technischen Herausforderungen zu stimulieren.






Häufig gestellte Fragen [FAQ]


1. Wie lesen Sie eine elektrische Schaltung?


Teile identifizieren: Schauen Sie sich die Schaltungszeichnung an.Erstellen Sie verschiedene Teile wie Batterien, Widerstände (diese wackeligen Linien) und mehr.Jedes Teil hat seine einfache Zeichnung.

Sehen von Verbindungen: Beachten Sie, wie Teile mit Linien verknüpft sind.Wenn Linien mit einem Punkt berühren, sind sie verbunden.Kein Punkt, keine Verbindung.

Verständnis des Flusses: Elektrische Schaltungen gehen von links nach rechts, oben nach unten.Der Strom fließt von der Plus -Seite der Batterie, bewegt sich herum und kommt zur minus Seite zurück.

Ersparungsquellen finden: Finden Sie die Batterie oder die Stromversorgung und überprüfen Sie den Stromniveau.

Boden finden: Bodensymbole sehen ein bisschen wie verkehrte Bäume aus.Sie zeigen, wo Strom zurück zur Batterie oder zur Stromversorgung kommt.

2. Wie lesen Sie ein elektrisches Schaltplan für Anfänger?


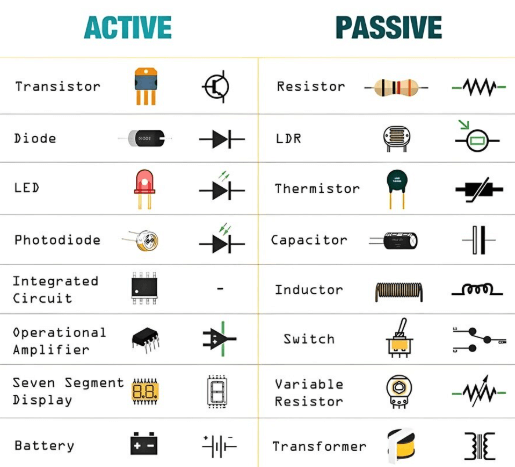

Lernsymbole: Beginnen Sie damit, die Zeichnungen für Teile wie Schalter und Batterien kennenzulernen.

Layout über Ort: Mach dir keine Sorgen, wo Teile im wirklichen Leben sind.Konzentrieren Sie sich einfach darauf, wie sie in der Zeichnung verbunden sind.

Notizen lesen: Suchen Sie nach zusätzlichen Informationen wie Spannung oder Teilenummern.Sie erzählen Ihnen mehr über die Teile und darüber, woran sie arbeiten müssen.

Schritte herausfinden: Versuchen Sie, die Reihenfolge zu erkennen, wie beispielsweise wie ein Schalter ein Licht einschaltet.

3. Wie lesen Sie Strom und Spannung?


Messspannung: Die Spannung ist wie ein elektrischer Druck zwischen zwei Punkten.Verwenden Sie einen Voltmeter.Setzen Sie seine Sonden an zwei Stellen, um die Spannung zu sehen.

Messstrom: Strom ist, wie viel Strom fließt.Verwenden Sie einen Amperemeter.Schließen Sie es in einer Linie mit dem Teil an, den Sie messen, um den Fluss zu sehen.

4. Wie lesen Sie Strom durch einen Widerstand?


Vorbereitung: Schalten Sie zuerst die Leistung aus.Sicherheit zuerst!

Einstellen Ihres Tools: Wählen Sie die aktuelle Option in Ihrem Multimeter aus.

Verbinden: Öffnen Sie die Schaltung, an der Sie messen möchten.Schließen Sie den Multimeter dort an und machen Sie einen Weg durch ihn.

Power Up: Schalten Sie alles wieder ein.Der Multimeter zeigt, wie viel Strom durch diesen Widerstand führt.

Lesen: Überprüfen Sie den Multimeter auf den aktuellen Wert.
