Die Einführung und Verwendung von Multimeter

2024/02/22
364

Multimeter, auch als Multiplex-Messgerät, Multimeter, Dreizweck-Messgerät, Multimeter usw. bekannt, ist ein unverzichtbares Messinstrument in der Stromversorgung von Elektronik und anderen Abteilungen.Es wird im Allgemeinen verwendet, um Spannung, Strom und Widerstand als Hauptzweck zu messen.Multimeter werden gemäß ihren Anzeigemodi in analoge Multimeter und digitale Multimeter unterteilt.Es ist ein multifunktionales Messinstrument mit mehreren Reichweiten.Im Allgemeinen kann ein Multimeter Gleichstrom, DC -Spannung, Wechselstrom, Wechselspannung, Widerstand und Audioebene usw. messen. Einige können auch Wechselstrom, Kapazität, Induktivität und einige Komponenten der Halbleiter messen.

Inhaltsverzeichnis
1. Die Bedeutung von Multimeter
2. Typische Verwendungen von Multimetern und deren technischen Details und Anwendungsanalysen
3. Analyse der Bedeutung und technischen Details des Kondensators
4. Multimeter erkennt die Kapazität
5. Messung und Analyse der Mikrofarad auf einem Multimeter
6. So verwenden Sie einen Multimeter
7. Sicherheitsvorkehrungen bei Verwendung eines Multimeters

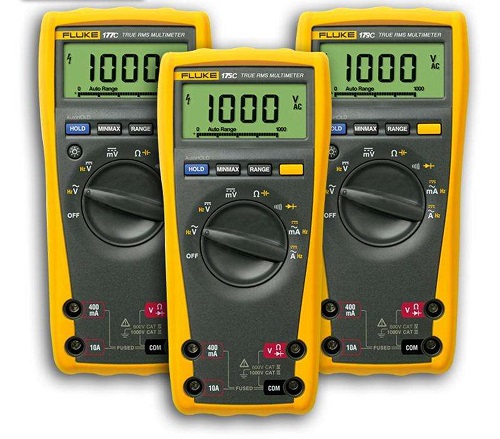

Multimeter

1. Die Bedeutung von Multimeter

Multimeter können nicht nur verwendet werden, um den Widerstand des gemessenen Objekts zu messen, sondern auch um Wechselstrom- und Gleichstromspannungen zu messen.Einige Multimeter können sogar die Hauptparameter von Transistoren und die Kapazität von Kondensatoren messen.Einen Multimeter voll auszuschöpfen, ist eine der grundlegendsten Fähigkeiten in der elektronischen Technologie.Gemeinsame Multimeter sind analoge Multimeter und digitale Multimeter.Das Zeiger-Multimeter ist ein multifunktionales Messinstrument mit einem Messgerät als Kernkomponente.Der gemessene Wert wird vom Zeiger des Messgeräts gelesen.Der gemessene Wert des digitalen Multimeters wird direkt in digitaler Form auf dem LCD -Bildschirm angezeigt, was leicht zu lesen ist, und einige haben auch eine Sprachaufforderung.Ein Multimeter ist ein Instrument, das einen Voltmeter, einen Amperemeter und einen Ohmmeter mit einem gemeinsamen Messkopf kombiniert.

Ein Multimeter ist ein magnetoelektrisches Instrument mit einem Gleichrichter, mit dem verschiedene elektrische Parameter wie Wechselstrom- und DC -Strom, elektrische Musik und Helligkeit messen können.Für jede elektrische Menge gibt es im Allgemeinen mehrere Bereiche.Auch als Multimeter oder einfach Multimeter bezeichnet.Der Multimeter besteht aus einem magnetoelektrischen Amperemeter (Meterkopf), einem Messkreis und einem Auswahlschalter.Durch Ändern des Auswahlschalters können verschiedene elektrische Parameter bequem gemessen werden.Die Hauptbasis für die Berechnung des Schaltungskreises ist das Ohmsche Gesetz der geschlossenen Schaltungen.Es gibt viele Arten von Multimetern, und Sie sollten bei der Verwendung nach unterschiedlichen Anforderungen wählen.

Der DC-Strombereich des Multimeters ist ein Multi-Reichweite-Gleichstrom-Voltmeter.Der Spannungsbereich kann erweitert werden, indem ein Spannungsspannungswiderstand parallel zum Messgerät angeschlossen wird.Der Gleichspannungsbereich des Multimeters ist ein Multi-Reichweite-DC-Voltmeter.Der Spannungsbereich kann erweitert werden, indem ein Spannungswiderstand in Reihe mit dem Messgerät angeschlossen wird.Verschiedene Spannungswiderstände haben unterschiedliche entsprechende Bereiche.Der Messkopf des Multimeters ist ein magnetoelektrischer Messmechanismus.Es kann nur Dioden verwenden, um AC durch DC in DC umzuwandeln, wodurch die Messung von AC erreicht wird.

Die meisten Multimeter können Gleichstrom, DC -Spannung, Wechselspannung und Widerstand messen.Darüber hinaus haben einige fortschrittliche Multimeter auch zusätzliche Funktionen wie die Messung der Kapazität, Induktivität, Leistung und den gemeinsamen Emplifikationsfaktor der DC -Amplifikation des Transistors.

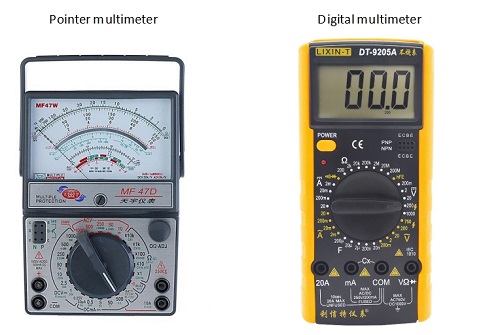

Arten von Multimetern

2. Typische Verwendungen von Multimetern und deren technischen Details und Anwendungsanalysen

Messspannung: Messspannung ist die grundlegendste Funktion eines Multimeters.Die grundlegendste Funktion eines Multimeters besteht darin, die Spannung zu messen, und es kann verschiedene Arten von Leistungsquellen messen, einschließlich Wechselstrom (AC) und Gleichstrom (Gleichstromspannungen).Bei der Messung der Spannung einer Batterie oder einer beliebigen Stromquelle kann ein Multimeter dazu beitragen, ob die Spannung den Spezifikationen der Ausrüstung entspricht, um sicherzustellen, dass der sichere Betrieb sichergestellt wird.

Messstrom: Multimeter -Messungen können auch den Strom in einer Schaltung messen. Durch Messung des Stroms können Sie feststellen, ob die Schaltung überlastet ist oder ein Problem mit offenem Schaltkreis aufweist.Es ist jedoch zu beachten, dass das Multimeter bei der Messung des Stroms in Serie an die Schaltung angeschlossen werden muss, damit er detailliertere Genauigkeitsdaten erhalten kann.

Strommessung

Widerstandsmessung: Ein Multimeter wird verwendet, um den Widerstand zu messen oder die Kontinuität von Drähten und Schalter zu überprüfen.Dies ist besonders wichtig bei der Fehlerbehebung, beispielsweise beim Erkennen gebrochener oder überhitzter Drähte, was zu einem Ausfall von Geräten oder zu elektrischen Bränden führen kann.Ein Multimeter kann die Widerstandswerte genau messen und Probleme in einer Schaltung identifizieren.

Kapazitätsmessung: Fortgeschrittene Multimeter können die Kapazität von Kondensatoren messen.Dies ist besonders wichtig bei der Schaltungsdesign und Fehlerbehebung, da ein fehlerhafter Kondensator dazu führen kann, dass die gesamte Schaltung fehlschlägt.Beispielsweise kann ein Multimeter verwendet werden, um die Kapazität eines Kondensators auf einem Motherboard zu messen, um festzustellen, ob er aufgrund von Alterung oder Schäden ersetzt werden muss.

Kapazitätsmessung

Fehlererkennung: Eine weitere wichtige Verwendung eines Multimeters besteht darin, zu prüfen, ob ein kurzer oder offener Schaltkreis im Stromkreis vorhanden ist.Dies ist entscheidend, um Schäden an Geräten zu verhindern und sicher zu arbeiten.Durch die Messung der Konnektivität in einer Schaltung kann ein Multimeter beispielsweise gebrochene Drähte oder Shorts identifizieren und lokalisieren.

Dioden- und Transistor -Tests: Bestimmte Multimetermodelle umfassen Dioden- und Transistor -Testfunktionen.Bei der elektronischen Reparatur- und Konstruktionsarbeit können Techniker schnell die Funktionalität dieser Komponenten überprüfen, z.

Temperaturmessung: Einige fortschrittliche Multimeter sind mit Thermoelementen ausgestattet, und diese fortschrittlichen Multimeter werden häufig verwendet, um die Umgebung zu messen, in der elektronische Geräte gesteuert und überwacht werden müssen.Zum Beispiel können im Design von Kühlsystemen für elektronische Geräte fortschrittliche Multimeter, die mit Thermoelementen ausgestattet sind, dazu beitragen, die Betriebstemperatur der Geräte zu messen und anzupassen.

Frequenzmessung: Bei der Inbetriebnahme von Stromversorgungssystemen und Funkkommunikationsgeräten ist es für die Frequenzinstabilität sehr einfach, die Leistung des gesamten Systems zu beeinflussen.Einige Multimeter können die Häufigkeit von Wechselstromversorgungen messen.Helfen Sie uns, die Frequenz im Stromkreis klar zu erfassen.

3. Analyse der Bedeutung und technischen Details des Kondensators

Die Kapazität bezieht sich auf die Speicherkapazität der freien Ladung unter einer bestimmten Potentialdifferenz, die als C aufgezeichnet wird, und die internationale Einheit ist Farad (F).Im Allgemeinen bewegen sich die Gebühren in einem elektrischen Feld unter Gewalt.Wenn es ein Medium zwischen den Leitern gibt, behindert es die Bewegung von Gebühren und führt dazu, dass sich die Leiter ansammeln, was zur Ansammlung von Gebühren führt.Die Menge der gespeicherten Gebühren heißt Kapazität.

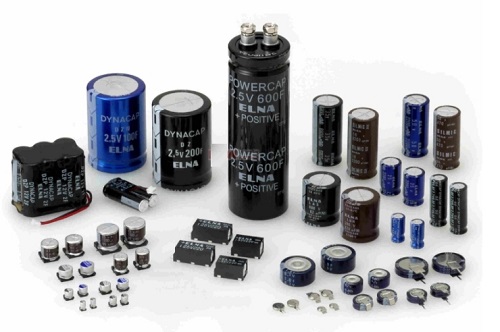

Kondensatoren

Die Kapazität bezieht sich auf die Fähigkeit, die elektrische Ladung zu halten.Jedes elektrostatische Feld besteht aus vielen Kondensatoren.Wenn es ein elektrostatisches Feld gibt, wird es Kapazität geben.Die Kapazität wird vom elektrostatischen Feld beschrieben.Es wird allgemein angenommen, dass ein isolierter Leiter einen Kondensator mit Unendlichkeit bildet und der Erdung eines Leiters gleichbedeutend mit der Unendlichkeit und dem Anschluss an die Erde als Ganzes entspricht.

Kapazität ist eine physikalische Menge, die die Fähigkeit eines Kondensators widerspiegelt, die Ladung zu halten.Aus physischer Sicht ist der Kondensator ein statisches Ladungsspeichermedium.Die Gebühr kann dauerhaft existieren.Dies ist seine Eigenschaft.Es hat eine Vielzahl von Verwendungsmöglichkeiten.Es ist eine unverzichtbare elektronische Komponente in den Feldern von Elektronik und Elektrizität.Hauptsächlich in der Stromversorgungsfilterung, Signalfilterung, Signalkopplung, Resonanz, Filterung, Kompensation, Ladung und Entladung, Energiespeicherung, DC -Isolation und anderen Schaltungen.

Im internationalen Einheitensystem ist die Kapazitätseinheit Farad, die als Farad abgekürzt wird, und ihr Symbol ist F. Da die Farad -Einheit zu groß ist, sind die häufig verwendeten Kapazitätseinheiten Millifarad (MF), Mikrofarad (μF), Nanofarad(NF) und Picofarad (PF) usw. Die Konversionsbeziehung lautet:

1 Farad (f) = 10^3 Millifarad (mf) = 10^6 Mikrofarad (μf) = 10^9 Nanofarad (NF) = 10^12 Picofarad (Pf) = 10^15ff

Die Beziehung zwischen Kapazität und Batteriekapazität:

1 Volt-Ampere-Stunde = 1 Wattstunde = 3600 Joule

W = 0,5 cuu

Bei einem Kondensator beträgt die Kapazität dieses Kondensators 1 Farad, dh: C = q/u.Die Größe der Kapazität wird jedoch nicht durch q (geladene Menge) oder U (Spannung) bestimmt, dh die bestimmende Formel der Kapazität lautet: c = εrs/4πkd.Unter ihnen ist εr die relative Dielektrizitätskonstante, S ist der Gesichtsbereich der Kondensatorplatten, d ist der Abstand zwischen den Kondensatorplatten und k ist die elektrostatische Kraftkonstante.Die Kapazität eines gemeinsamen Parallelplattenkondensators ist c = εs/d (ε ist die dielektrische Konstante des MediumPlatten).

Die Formel zur Berechnung der elektrischen Potentialergie des Kondensators lautet: e = c*(u^2)/2 = qu/2 = (q^2)/2c

Berechnungsformel für die parallele Verbindung mehrerer Kondensatoren: C = C1+C2+C3+…+CN

Berechnungsformel der Multi-Capacitor-Serie: 1/C = 1/C1+1/C2+…+1/cn

Drei Kondensatoren in Serie: C = (C1*C2*C3)/(C1*C2+C2*C3+C1*C3)

4. Multimeter erkennt die Kapazität

Verwenden Sie ein digitales Multimeter, um den Kondensator wie folgt zu testen.

Multimeter erkennt Kapazität

4.1.Direkte Erkennung unter Verwendung der Kondensatordatei

Einige digitale Multimeter haben die Funktion der Messung der Kapazität, und ihre Bereiche sind in fünf Bereiche unterteilt: 2000p, 20n, 200n, 2 μ und 20 μ.Bei der Messung können Sie die beiden Stifte des entladenen Kondensators direkt in die CX -Buchse auf der Messplatte einfügen.Nach Auswahl des entsprechenden Bereichs können Sie die Anzeigedaten lesen.

2000p -Zahnrad eignet sich zum Messen von Kapazitäten von weniger als 2000PF.20N -Zahnrad eignet sich zur Messung von Kapazitäten zwischen 2000PF und 20NF.200N -Zahnrad eignet sich zur Messung von Kapazitäten zwischen 20NF und 200 NF.2 μ -Zahnrad eignet sich zur Messung von Kapazitäten zwischen 200 NF und 2 μF.Kapazität;20 & mgr; Getriebe, geeignet zur Messung der Kapazität zwischen 2 μF und 20 μF.

Die Erfahrung hat gezeigt, dass einige Modelle digitaler Multimeter (wie DT890B+) bei der Messung von Kondensatoren mit kleinen Kapazitäten unter 50 PF große Fehler aufweisen und bei der Messung von Kapazitäten unter 20 PF fast keinen Referenzwert haben.Zu diesem Zeitpunkt kann die parallele Methode verwendet werden, um die Kapazität der geringen Wertschöpfung zu messen.Die Methode lautet: Finden Sie zuerst einen Kondensator von etwa 220 PF, verwenden Sie ein digitales Multimeter, um seine tatsächliche Kapazität C1 zu messen und dann den kleinen Kondensator zusammen mit ihm zu messen, um die Gesamtkapazität C2 zu messen, und dann die Differenz zwischen den beiden (C1-C2) ist die Kapazität des kleinen Kondensators zu messen.Diese Methode ist sehr genau, um kleine Kapazitäten von 1 bis 20pf zu messen.

4.2.Verwenden Sie das Widerstandsniveau, um nachzuweisen

Die Praxis hat gezeigt, dass der Ladevorgang des Kondensators auch mit einem digitalen Multimeter beobachtet werden kann, was tatsächlich die Änderungen der Ladespannung in diskreten digitalen Größen widerspiegelt.Unter der Annahme, dass die Messrate des digitalen Multimeters n -mal/Sekunde beträgt, ist bei der Beobachtung des Ladungsprozesses des Kondensators n unabhängige und nacheinander erhöhte Messwerte in jeder Sekunde zu sehen.Gemäß dieser Anzeigefunktion des digitalen Multimeters kann die Qualität des Kondensators erkannt und die Kapazität geschätzt.Das Folgende beschreibt die Methode zur Verwendung der Widerstandseinstellung eines digitalen Multimeters zur Erkennung von Kondensatoren, was für Instrumente, die keine Kapazitätseinstellung haben, von großem Wert ist.Diese Methode eignet sich zur Messung von Kondensatoren mit großer Kapazität von 0,1 μF bis mehreren tausend Mikrofaraden.

4.3.Mit Spannungsniveau erkennen

Die Verwendung eines digitalen Multimeters zum Erkennung von Kondensatoren am DC -Spannungsbereich ist tatsächlich eine indirekte Messmethode.Diese Methode kann Kondensatoren mit kleinen Kapazitäten von 220PF bis 1 μF messen und den Leckstrom des Kondensators genau messen.

Erkennungskondensator

5. Messung und Analyse der Mikrofarad auf einem Multimeter

5.1.Technische Details der Mikrofarad -Notation

Bei einem Multimeter wird das für Kapazitätsmessungen verwendete Symbol normalerweise als "UF", "μf" oder "MFD" dargestellt.In diesen Symbolen steht "μ" für den griechischen Buchstaben "MU", der im internationalen System von Einheiten verwendet wird, um "Mikro" darzustellen, nämlich ein Teil pro Million (0,000001 oder 10^-6).Das "F" steht für Farad, das Messeinheit für Kapazität.Wenn also ein Multimeter "UF", "μf" oder "MFD" sagt, bezieht er sich auf die Kapazitätsmessung in Mikrofaraden.Diese Notation ist in den Bereichen Elektronik und Elektrotechnik äußerst häufig, da Mikrofarad -Einheiten für Kondensatoren in den meisten häufigen elektronischen Geräten und Schaltungen gelten.

5.2.Bedeutung und Anwendungen der Mikrofarad -Messung

Kondensatoren führen Funktionen wie Filterung, Signalkopplung, Energiespeicher und Rauschunterdrückung in Schaltkreisen aus.Falsche Kapazitätswerte können zu einem instabilen Betrieb der Schaltung, der Signalverzerrung und sogar zu einer Schädigung der Geräte führen.Mit der Messkapazität des Micro-Method-Messungsfähigkeit des Multimeters können wir die Kapazität eines Kondensators genau messen und feststellen, ob der Kapazitätswert dem, was die Schaltung will, übereinstimmt, wodurch der korrekte Betrieb der Schaltung sichergestellt wird.

In Funk- und Kommunikationsgeräten werden Kondensatoren verwendet, um die Frequenz und Stimmung zu steuern.Die Kapazitätswertgenauigkeit des Kondensators wirkt sich direkt auf die Qualität und die Übertragungseffizienz des Signals aus.Durch genaues Messen der Kapazitätswerte dieser Kondensatoren mit einem Multimeter können Sie die Leistung Ihres Geräts optimieren und die Störungen verringern.

Die Mikrofarad -Messfunktion auf einem Multimeter bietet eine grundlegende Methode zur Messung der Kapazität.Durch genaue Kapazitätsmessungen können Techniker das korrekte Design und den richtigen Betrieb von Schaltungen sicherstellen und die Zuverlässigkeit und Leistung von Geräten umgehend diagnostizieren und damit verbessert.

5.3.So lokalisieren und lesen Sie Mikrofarad -Messungen genau auf einem Multimeter: detaillierte Schritte und technische Analyse

Lesen Sie den gemessenen Wert des Multimeters

5.3.1 Einstellungen Ihres Multimeter -Kapazitätsmessungseinstellungen: Bevor Sie den Kapazitätswert eines Kondensators messen, müssen Sie das Zifferblatt drehen oder die Taste drücken, um sie auf den entsprechenden Messmodus anzupassen.Der Kapazitätsmessmodus eines Kondensators ist normalerweise mit "C" oder "Cap" markiert, was für Kapazität steht.Gleichzeitig ist es auch notwendig, auf die Dashboard -Anzeige wie "UF", "μf" oder "MFD" zu achten, um sicherzustellen, dass die erhaltenen Daten korrekt sind.

5.3.2 Schließen Sie die Multimeter -Sonde an: Nach der Bestimmung des richtigen Messmodus müssen Sie die Sonden korrekt anschließen.Typischerweise ist die rote Sonde (positiv) mit dem "VωMA" oder dedizierten "μf" -Port des Multimeters verbunden, während die schwarze Sonde (negativ) mit dem gemeinsamen "COM" -Port verbunden ist.

5.3.3 Kondensatorvorbereitung und -entladung: Vor der Messung der Kapazität besteht ein sehr wichtiger Schritt darin, sicherzustellen, dass der Kondensator vollständig entladen ist.Unbeschwerte Kondensatoren können für den Bediener gefährlich sein und den Multimeter beschädigen.Die Entladung kann normalerweise erreicht werden, indem kurz die Kondensatorstifte mit einem Widerstand verbindet, der die im Kondensator gespeicherte Energie sicher freisetzt.

5.3.4 Schließen Sie die Sonde an den Kondensator an: Nachdem bestätigt wurde, dass der Kondensator entlassen wird, verbinden Sie die Sonde mit dem Kondensator.Die rote Sonde ist mit dem positiven Anschluss des Kondensators verbunden und die schwarze Sonde ist mit dem negativen Anschluss verbunden.Richtige Polaritätsverbindungen sind wichtig, insbesondere bei der Messung der polaritätsempfindlichen Kondensatoren wie Elektrolytkondensatoren.

5.3.5 Lesen und Notieren Sie die Messung: Bei der angeschlossenen Sonde zeigt das Display des Multimeter den Kapazitätswert des Kondensators, normalerweise in Mikrofarads.Es ist wichtig, diesen Wert genau zu lesen und bei Bedarf für die anschließende Analyse oder Fehlerbehebung bei Bedarf aufzuzeichnen.

5.3.6 Befolgen Sie die sicheren Betriebsverfahren: Wenn Sie ein Multimeter verwenden, um jede Art von Messung vorzunehmen, ist es wichtig, immer die damit verbundenen Sicherheitsanweisungen zu befolgen.Dies beinhaltet das korrekte Betrieb des Instruments, die Vermeidung von Kontakt mit lebenden Komponenten und die ordnungsgemäße Trennung nach Abschluss einer Messung.

Durch die Befolgen dieser detaillierten Schritte und Vorsichtsmaßnahmen können Techniker die Genauigkeit und Sicherheit sicherstellen, wenn ein Multimeter zur Messung der Kapazität verwendet wird.Richtige Betriebsmethoden tragen nicht nur dazu bei, genaue Messergebnisse zu erhalten, sondern vermeiden Sie auch potenzielle Schäden für Geräte und Benutzer.

6．So verwenden Sie einen Multimeter

6.1 Der Klemmeknopf (oder die Buchse) muss korrekt ausgewählt werdenDie schwarze Klemmeknopf (oder in die mit "_" markierte Buchse).Einige Multimeter sind mit einem 2500 -V -AC/DC -Messanschluss ausgestattet.Beim Gebrauch ist die schwarze Teststange immer noch mit dem schwarzen Anschluss angeschlossen, und die rote Teststange ist mit dem 2500 -V -Anschluss verbunden.

6.2 Die Position des Übertragungsschalters muss korrekt ausgewählt werden: Drehen Sie den Übertragungsschalter gemäß dem Messobjekt in die entsprechende Position.Einige Multimeter verfügen über zwei Übertragungsschalter im Bedienfeld, um den Messart und den anderen auszuwählen, um den Messbereich auszuwählen.Bei der Verwendung sollten Sie zuerst den Messtyp auswählen und dann den Messbereich auswählen.

6.3 Die Bereichsauswahl muss angemessen sein: Drehen Sie den Schalter entsprechend dem ungefähren Bereich der Messung auf die entsprechende Grenze.Bei der Messung der Spannung oder des Stroms ist es am besten, den Zeigerpunkt innerhalb von 1/2 bis 2/3 des Bereichs zu machen.Das Lesen ist also genauer.

6.4 Richtiges Lesen: Es gibt viele Skalen auf dem Multimeter -Zifferblatt und sie sind für verschiedene gemessene Objekte geeignet. Daher sollten Sie beim Messen beim Lesen auf der entsprechenden Skala auch die Koordination des Skala -Lesens und des Messbereichs beachtenFehler vermeiden.

6.5 Die korrekte Verwendung der europäischen Skala (a) Wählen Sie das entsprechende Vergrößerungsgetriebe aus: Beim Messen des Widerstands sollte die Auswahl des Vergrößerungsgetriebes so sein, dass der Zeiger im dünneren Teil der Skala bleibt.Je näher der Zeiger auf den mittleren Teil der Skala liegt.Je genauer die Lektüre, desto weiter links und desto dichter die Skalierungslinien desto schlechter die Genauigkeit der Lesung.(b) Vernunft: Vor dem Messen des Widerstandes sollten die beiden Teststangen zusammen berührt werden und der "Null -Einstellungsknopf" gleichzeitig gedreht werden, so dass der Zeiger nur auf die Nullposition der Ohm -Skala zeigt.Dieser Schritt wird als Ohm Zero -Einstellung bezeichnet..Jedes Mal, wenn Sie das Ohm -Gang ändern, wiederholen Sie diesen Schritt, bevor Sie den Widerstand messen, um die Genauigkeit der Messung sicherzustellen.Wenn der Zeiger nicht auf Null eingestellt werden kann, bedeutet dies, dass die Batterie nicht ausreicht und ersetzt werden muss.(c) Messen Sie den Widerstand nicht, während er aufgeladen ist: Beim Messung des Widerstands wird das Multimeter durch eine Batterie angetrieben, und der gemessene Widerstand muss nicht in Rechnung gestellt werden, um eine Beschädigung des Messkopfs zu vermeiden.

6.6 Achten Sie darauf, trockene Batterien zu sparen: Wenn Sie den Ohm-Modus verwenden, können Sie die beiden Teststangen nicht kurzschließen, um Batterien zu vermeiden.

7. Sicherheitsvorkehrungen bei Verwendung eines Multimeters

7.1.Vorsichtsmaßnahmen für die Verwendung eines Zeiger -Multimeters

Zeigertyp Multimeter

7.1.1.Der Zeigertyp -Multimeter sollte ohne ein starkes Magnetfeld verwendet werden, andernfalls ist der Messfehler zu groß.

7.1.2.Berühren Sie beim Verwenden des Multimeters den Metallteil der Testleitung nicht mit Ihren Händen.Einerseits kann es die Genauigkeit der Messung und andererseits gewährleisten, was die persönliche Sicherheit gewährleisten kann.

7.1.3.Wählen Sie beim Messen von Strom und Spannung nicht das falsche Gang, da sonst der Multimeter leicht beschädigt werden kann.Darüber hinaus können Sie während der Messung nicht die Gänge wechseln, insbesondere bei der Messung von Hochspannung oder großem Strom.Sie sollten mehr darauf achten, ansonsten ist es einfach, Bögen zu erzeugen und die Switch -Kontakte zu verbrennen.Wenn Sie die Gänge wechseln müssen, sollten Sie zuerst die Testleitungen entfernen und die Zahnräder wechseln.Dann erneut messen.

7.1.4.Wenn die gemessene Spannung oder der Stromwert unklar ist, sollten Sie zunächst das höchste Gang verwenden und dann das entsprechende Gang entsprechend den Messergebnissen auswählen, um eine übermäßige Ablenkung der Messnadel zu vermeiden, die Messnadel zu biegen oder den Messkopf zu beschädigen.Je näher der ausgewählte Gang dem gemessenen Wert näher ist, desto genauer wird der gemessene Wert.

7.2.Vorsichtsmaßnahmen bei der Verwendung eines digitalen Multimeters

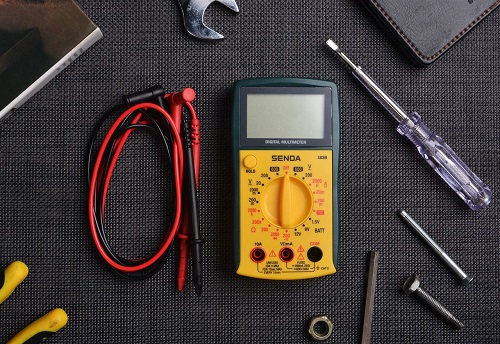

Digital-Multimeter

7.2.1.Wenn die gemessene Spannung oder der gemessene Strom nicht im Voraus geschätzt werden kann, sollten Sie zuerst die Messung auf den höchsten Bereich einstellen und dann die Messung nach der tatsächlichen Situation allmählich auf die entsprechende Position reduzieren.Nach Abschluss der Messung sollte der Bereichsschalter auf den höchsten Spannungsbereich verschoben werden und der Netzschalter sollte ausgeschaltet werden.

7.2.2.Im vollständigen Maßstab zeigt das Messgerät nur die Zahl "1" in der höchsten Ziffer an, und die anderen Ziffern verschwinden.Zu diesem Zeitpunkt sollte ein höherer Bereich ausgewählt werden.

7.2.3.Bei der Messung der Spannung sollte das digitale Multimeter parallel mit dem zu testenden Stromkreis verbunden werden.Bei der Messung des Stroms sollte das digitale Multimeter in Reihe mit dem zu testenden Stromkreis angeschlossen werden.Bei der Messung von DC -Strom besteht keine Notwendigkeit, die positive und negative Polarität zu berücksichtigen.

7.2.4.Wenn der Wechselspannungsbereich missbraucht wird, um die Wechselspannung zu messen, oder der DC-Spannungsbereich missbraucht wird, um die Wechselspannung zu messen, wird in der Anzeige "000" angezeigt, oder die niedrigstelligen Zahlen springen.

7.2.5.Stellen Sie beim Messen das Display nicht dem direkten Sonnenlicht aus.Dies führt nicht nur dazu, dass der angezeigte Wert unklar ist, sondern auch die Lebensdauer des Displays beeinflusst.Speichern Sie den Multimeter nicht in einer Hochtemperaturumgebung.

7.2.6.Es ist verboten, den Bereich bei der Messung der Hochspannung (über 220 V) oder des großen Stroms (über 0,5a) zu schalten, um das Verbrennen der Schalterkontakte zu verhindern.

7.2.7.Achten Sie bei der Messung der Kapazität darauf, den Kondensator in die spezielle Kapazitätstestsuche und nicht in die Test -Blei -Sockel einzubeziehen.Jedes Mal, wenn Sie den Bereich wechseln, ist eine bestimmte Reset -Zeit erforderlich.Nach Abschluss des Zurücksetzens fügen Sie den zu gemessenen Kondensator ein: Bei der Messung einer großen Kapazität dauert es eine gewisse Zeit, bis das Display einen stabilen Wert anzeigt.

7.2.8.Wenn das Display "Battery -Symbol", "Batt" oder "Lowbat" anzeigt, bedeutet dies, dass die Batteriespannung zu niedrig ist und die Batterie ersetzt werden muss.Nach dem Gebrauch für Multimeter ohne automatische Abschaltfunktion den Netzschalter in den Aus -Status wenden.

Basierend auf der obigen Analyse ist das Multimeter ein umfassendes Messwerkzeug, das nicht nur grundlegende Strom-, Spannungs- und Widerstandsmessungen durchführen kann, sondern auch komplexe Aufgaben wie Kapazitäts-, Induktivitäts- und Frequenzmessungen umgehen kann.Diese erweiterten Funktionen des Multimeters bieten eine genaue Datenunterstützung für die Wartung, die Fehlerdiagnose und den Schaltungsdesign von elektronischen Geräten.Darüber hinaus sind die korrekte Verwendung Ihres Multimeters und die folgenden relevanten Sicherheitsrichtlinien von entscheidender Bedeutung, um genaue Messungen und einen sicheren Betrieb zu gewährleisten.Durch ein tiefes Verständnis und die korrekte Verwendung von Multimetern können Ingenieure und Techniker Probleme effektiv diagnostizieren, Designs optimieren und die Leistung und Zuverlässigkeit elektronischer Geräte verbessern.

FAQ

1 、 Was sind Anwendungen von Multimeter?

Anwendungen von Multimetern

• Es wird verwendet, um Wechselstrom- und Gleichspannung und Strom zu messen.
• Es wird auch verwendet, um den Widerstand zu messen.
• Es wird auch verwendet, um die Dioden zu überprüfen.
• Es wird auch verwendet, um die Frequenz sowie die Kapazität eines elektronischen Geräts zu messen.
• Es wird auch verwendet, um Batterien, Schalter, Glühbirnen und Steckdosen zu testen.

2 、 Wie misst DMM die Spannung?

Der DMM erzwingt einen kleinen Strom durch die Diode und misst den Spannungsabfall zwischen den beiden Testleitungen.Bei der Messung einer Diode möchten Sie die positive Sonde auf der Anodenseite und das Negative auf der Kathodenseite.
