Lithium-Ionen-Batterien erklärten: Typen, Stuktur und Verwendung

Lithium-Ionen-Batterien werden von Smartphones und Laptops bis hin zu Elektrofahrzeugen und Solarenergiespeichersystemen benötigt.Diese wiederaufladbaren Batterien sind für ihre hohe Energiedichte, ihre Lebensdauer und kompakte Form bekannt.In diesem Artikel wird untersucht, wie Lithium-Ionen-Batterien funktionieren, ihre Haupttypen, Vorteile und Nachteile, Sicherheitsüberlegungen, Umweltauswirkungen und Verpackungsformate, um diese nützliche Technologie vollständig zu verstehen.

Katalog

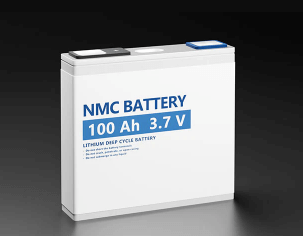

Abbildung 1. Lithuim-Ionen-Battterien

Was sind Lithium-Ionen-Batterien?

Lithium-Ionen-Batterien (Li-Ion) sind fortgeschrittene wiederaufladbare Energiespeichergeräte, die in einer Vielzahl von Technologien verwendet werden.Im Gegensatz zu herkömmlichen Batterien verlassen sie sich auf die Bewegung von Lithiumionen zwischen zwei Elektroden, einer Anode und einer Kathode, über einen leitenden Elektrolyten, um elektrische Energie effizient zu speichern und freizusetzen.Dank ihrer hohen Energiedichte, der schnellen Ladefunktionen und ihrer Lebensdauer des langen Zyklus sind Li-Ionen-Batterien zur bevorzugten Wahl für moderne tragbare und leistungsstarke Anwendungen geworden.

Struktur der Lithium-Ionen-Batterien

Abbildung 2. Lithium-Ionen-Batterien, die Prinzip bearbeiten

Eine typische Lithium-Ionen-Batterie besteht aus mehreren miteinander verbundenen Zellen mit jeweils folgenden Kernkomponenten:

• Anode ( -): In der Regel aus Graphit, speichert sie Lithiumionen während des Ladens.

• Kathode (+): bestehend aus Metalloxiden auf Lithiumbasis wie Licoo₂, Lifepo₄ oder NMC freisetzt sie während der Entladung Lithiumionen.

• Elektrolyt: Ein in einem organischer Lösungsmittel gelöstes Lithiumsalz, das Ionenbewegung zwischen den Elektroden erleichtert.

• Separator: Eine poröse Membran, die einen direkten Kontakt zwischen der Anode und der Kathode verhindert, während Ionen durchlaufen werden können.

• Stromsammler: Metallfolien (Kupfer für die Anode, Aluminium für die Kathode), die Elektronen auf und von der externen Schaltung übertragen.

Ladungs- und Entladungszyklus

Beim Laden bewegen sich Lithiumionen durch den Elektrolyten von der Kathode zur Anode, wo sie in den Graphitschichten gespeichert werden.Die Elektronen fließen durch den externen Stromkreis, um das Ladungsbilanz beizubehalten, sodass die Energie gespeichert werden kann.

Im Gegensatz dazu kehren die Ionen während der Entladung von der Anode zur Kathode zurück, während die Elektronen durch den externen Pfad zurückkehren und Strom an das angeschlossene Gerät liefern.

Arten von Lithium-Ionen-Batterien

Abbildung 3. LFP (Lithium -Eisenphosphat)

• LFP (Lithium -Eisenphosphat): LFP -Batterien, die für eine hervorragende thermische Stabilität und Sicherheit bekannt sind, bieten eine lange Lebensdauer (2000–5000+), kostengünstige und konsequente Leistung.Sie haben jedoch eine geringere Energiedichte und machen sie sperriger.Häufig in Elektrofahrzeugen, Solarspeichern, Backup -Strom und industriellen Systemen verwendet.

Abbildung 4. LCO (Lithium -Kobaltoxid)

• LCO (Lithium -Kobaltoxid): Eine hohe Energiedichte (150–200 WH/kg) macht diese ideal für Smartphones, Tablets und Laptops.Sie haben jedoch eine kürzere Lebensdauer und sind anfällig für eine Überhitzung unter Stress.Die hohen Kosten für Kobalt sind ebenfalls ein Problem.

Abbildung 5. LMO (Lithium -Manganoxid)

• LMO (Lithium -Manganoxid): Mit einer spinellstrukturierten Kathode ermöglichen LMO-Batterien einen hohen Stromausgang und ein schnelles Laden.Ihre niedrigeren Kosten und ihre gute thermische Stabilität machen sie für medizinische Geräte, Elektrowerkzeuge und E-Bikes geeignet, obwohl sie eine moderate Kreislaufdauer haben (300–700 Zyklen).

Abbildung 6. NMC (Nickel -Mangan -Kobaltoxid)

• NMC (Nickel -Mangan -Kobaltoxid): Eine der ausgewogensten Optionen, NMC -Batterien, kombinieren eine anständige Energiedichte, eine lange Lebensdauer und Flexibilität.Einstellbare Kathodenverhältnisse (z. B. 6: 2: 2 oder 8: 1: 1) ermöglichen es Ihnen, die Leistung für Elektrofahrzeuge, Gitterspeicher und Elektrowerkzeuge zu optimieren.

Abbildung 7. NCA (Nickel -Kobalt -Aluminiumoxid)

• NCA (Nickel -Kobalt -Aluminiumoxid): Bietet die höchste Energiedichte (200–260 WH/kg) und eine lange Lebensdauer des Zyklus. Damit ist es ideal für Tesla EVs, elektrische Flugzeuge und Industriegeräte.Es ist jedoch teuer und erfordert ein fortschrittliches thermisches Management.

Abbildung 8. LTO (Lithium -Titanat)

• LTO (Lithium -Titanat): Ersetzt Graphit durch Lithium-Titanat für ultraschnelle Ladevorgänge, extreme Sicherheit und überlegene Zyklusdauer (> 5000 Zyklen).Die Grenzwerte mit niedriger Energiedichte für die Lagerung, militärische Ausrüstung, Luft- und Raumfahrt und einen speziellen Transport.

Vor- und Nachteile von Lithium-Ionen-Batterien

Kategorie	Punkt	Beschreibung
Profis	Hohe Energiedichte	Speichert mehr Energie pro Einheit Gewicht/Volumen - ideal für kompakte Geräte und Elektrofahrzeuge.
	Niedrige Selbstentladung	Behält 98–99% der Ladung pro Monat, Outperformance von NIMH- und NICD -Batterien.
	Kein Speichereffekt	Es kann jederzeit ohne aufgeladen werden erniedrigende Leistung.
	Kompakt und skalierbar	In verschiedenen Formen und Größen angeboten, Flexible Integration in Produkte ermöglichen.
	Hochspannungsausgang	Jede Zelle gibt ~ 3,6 V aus und reduziert die Anzahl der Zellen, die pro Akku erforderlich sind.
Nachteile	Benötigt BMS	Benötigt ein Batteries -Management -System für Sicherheit, Komplexität und Kosten hinzufügen.
	Alter im Laufe der Zeit	Die Leistung nimmt insbesondere mit dem Alter ab mit Wärmeexposition oder tiefen Entladungen.
	Höhere Voraussetzungen	Teurer zu produzieren als Alternativen wie Blei-Säure oder Nicd.
	Umwelt- und ethische Bedenken	Extraktion von Lithium, Kobalt und Nickel Kann Ökosysteme schädigen und die Ausbeutung von Arbeitskräften beinhalten.

Lithium-Ionen-Batteriesicherheit

Kategorie	Unterkategorie	Beschreibung
Gemeinsame Risiken	Überladen	Kann zu einer Überhitzung führen, die zu Feuer führen oder Explosion.
	Physischer Schaden	Zerkleinerte oder durchgestrebte Zellen können Kurzschluss und Zündung.
	Tiefausfluss	Reduziert die Lebensdauer der Batterie und kann ausgelöst werden Chemische Instabilität.
	Interne Kurzstrecken	Oft durch Mängel oder Stress verursacht werden können zu plötzlichem Versagen führen.
Sicherheitsmechanismen	Batteriemanagementsysteme (BMS)	Überwachung und steuert die Spannung, Temperatur und Strom;Trennen Sie Zellen, wenn sie abnormal sind.
	Thermalmanagementsysteme	Kühlt oder reguliert die Wärme in EVs und eine große Batterie Packungen.
	Sicherere Materialien	Chemie wie Lifepo₄ und robust Separatoren minimieren das thermische Ausreißerrisiko.
Innovationen in der Sicherheit	Festkörperelektrolyte	Ersetzen Sie brennbare Flüssigkeiten, um zu eliminieren Brandgefahren.
	Nicht entzündbare Additive	Verbesserung der Elektrolytsicherheit durch Widerstand Zündung.
	Anoden auf Siliziumbasis	Bessere thermische Stabilität bieten und Zyklusleben.

Häufige Lithium-Ionen-Akku-Verpackungsformate

Batteriedesign wirkt sich auf die Sicherheit, Leistung und Raumeffizienz aus.Die häufigsten Formate sind:

• Zylindrische Zellen: Stark, Standardgröße (z. B. 18650, 21700) und thermisch stabil.Ideal für Laptops, E-Bikes und EV-Module.

• Prismatische Zellen: Ihre feste rechteckige Form ermöglicht eine enge Verpackung in Batteriemodulen.Häufig in EVs, Solarspeichern und Industriegeräten.

• Beutelzellen: Leicht, flexibel und hohe Energiedichte pro Gewicht.Gefunden in Smartphones, Wearables, Drohnen und Tablets.

Abschluss

Da die Nachfrage nach sauberer, effizienter und tragbarer Energie weiter steigt, bleiben Lithium-Ionen-Batterien an der Spitze der Innovation.Ihre Vielseitigkeit, Energieeffizienz und Erweiterung der Rolle in allem, von der Unterhaltungselektronik bis hin zu erneuerbaren Infrastrukturen, machen sie zu einer Grundlage für zukünftige Energielösungen.Wie bei jeder Technologie wird die Verwaltung von Sicherheits-, Kosten- und Umweltauswirkungen jedoch für die Aufrechterhaltung ihres Wachstums von entscheidender Bedeutung sein.Egal, ob Sie ein neues Produkt entwerfen oder einfach eines verwenden, das Verständnis von Lithium-Ionen-Batterien hilft dabei, eine bessere Leistung, Sicherheit und Nachhaltigkeit freizuschalten.
