Vollständige Anleitung zu Kondensatoren: Typen, Funktionen, Verwendungs- und Auswahltipps

In elektronischen Geräten verwalten Kondensatoren die Stromversorgung so genau und laden Ihren Kamerablitz in Sekundenbruchteilen auf.In diesem Artikel werden Sie feststellen, was Kondensatoren sind, wie sie funktionieren und warum sie in allem von Smartphones bis hin zu Elektrofahrzeugen aktiv sind.

Katalog

Abbildung 1. Kondensator

Was ist ein Kondensator?

Ein Kondensator ist eine passive elektronische Komponente, die die elektrische Energie in einem elektrischen Feld vorübergehend speichert.Es besteht aus zwei leitenden Platten, normalerweise Aluminium, die durch ein nicht leitendes Material getrennt sind, das als Dielektrikum bezeichnet wird.Häufige dielektrische Materialien umfassen Keramik-, Kunststoff- oder Elektrolyt -Verbindungen.

Wenn die Spannung über die Platten angewendet wird, bildet sich ein elektrisches Feld, wenn eine Platte eine positive Ladung und die andere negativ ansammelt.

Kondensatorformel

Die in einem Kondensator gespeicherte Ladung hängt sowohl von der Spannung als auch von der Kapazität ab.Diese Beziehung ist gegeben durch:

Q = c × v

Wo:

• Q = Ladung (in Coulombs)

• C = Kapazität (in Faraden)

• V = Spannung (in Volt)

Die in Farads (f) gemessene Kapazität gibt an, wie viel Ladung ein Kondensator pro Volt speichern kann.Da eine Farade für die meisten Schaltungen sehr groß ist, werden die Werte normalerweise in Mikrofarads (µF), Nanofaraden (NF) oder Picofarads (PF) angegeben.

Eine andere Form, C = DQ/DVspiegelt wider, wie die Kapazität auf Spannungs- und Ladungsänderungen reagiert.

Gemeinsame Arten von Kondensatoren

Kondensatoren sind in verschiedenen Typen erhältlich, die jeweils für bestimmte Funktionen basierend auf Konstruktion, Polarität und dielektrischem Material optimiert sind.

Elektrolytkondensatoren

Elektrolytkondensatoren bieten eine hohe Kapazität in einer kompakten Größe und werden polarisiert.

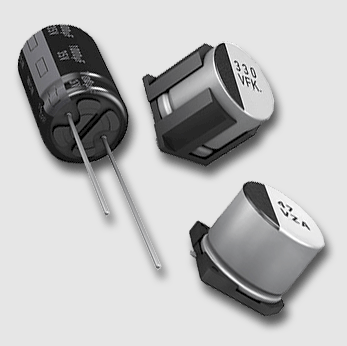

Abbildung 2. Aluminiumelektrolyt

• Aluminiumelektrolyt: Häufig in Stromversorgungsfiltern;Erhältlich in einfachen oder geätzten Folienversionen.

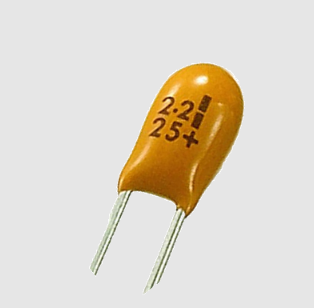

Abbildung 3. Tantalelektrolyt

• Tantal Electrolytic: Bekannt für Stabilität und geringer Leckstrom.

Sie werden für die Energiespeicherung und -filterung verwendet, sind jedoch aufgrund von Polaritätsanforderungen für Wechselstromanwendungen nicht geeignet.

Keramikkondensatoren

Abbildung 4. Keramikkondensatoren

Keramikkondensatoren sind nicht polarisiert, scheibenförmig und ideal für hochfrequente Anwendungen wie Signalbypada und Entkopplung.Die Kapazität reicht von einigen PF bis 1 μf.Identifiziert durch einen dreistelligen Code.

Filmkondensatoren

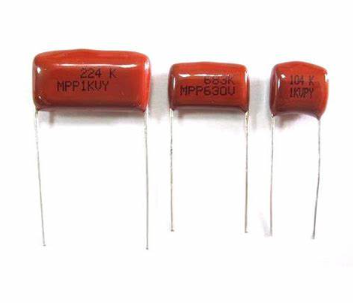

Abbildung 5. Filmkondensatoren

Filmkondensatoren verwenden Kunststofffilmdielektrika wie Polyester oder Polypropylen.Bekannt für niedrige ESR, hohe Stabilität und lange Lebensdauer.Geeignet für AC- und DC -Nutzung, insbesondere für Audio-, Motorsteuerungs- und Leistungselektronik.

Superkondensatoren

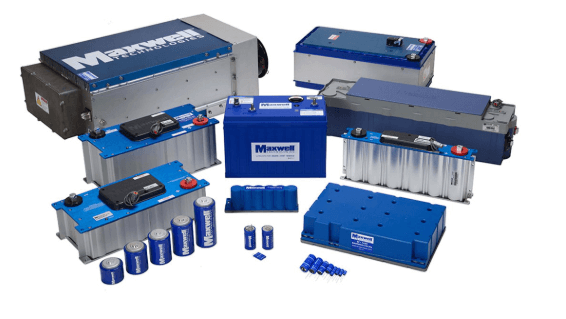

Abbildung 6. Superkondensator

Superkondensatoren oder Ultrakapazitoren kombinieren elektrostatische und elektrochemische Energiespeicher, um extrem hohe Kapazität zu liefern.Kapazität kann mehrere tausend Faraden erreichen.Ideal für Anwendungen, die schnelle Ladung/Entladung erfordern, wie regeneratives Bremsen und Sicherungsleistung.

Anwendungen von Kondensatoren

Kondensatoren sind vielseitige Komponenten, die in einer Vielzahl von elektronischen und elektrischen Systemen verwendet werden.Ihre einzigartige Fähigkeit, Energie schnell zu speichern und freizugeben, macht sie in vielen Funktionen nützlich.

Energiespeicher

Kondensatoren können schnelle Energieausbrüche liefern und sie ideal für Hochgeschwindigkeitsenergieanforderungen machen.In Kamerablitzen laden sie schnell auf und lösen in einem einzelnen Impuls aus, um den Blitz auszulösen.In regenerativen Bremssystemen von Elektrofahrzeugen absorbieren Superkondensatoren während Start-Stop-Zyklen Energie effizient.Sie werden auch in Impulsstromanwendungen wie Defibrillatoren und gepulsten Lasern verwendet, bei denen eine schnelle Energieentladung verwendet wird.

Stromkonditionierung

In Stromversorgungssystemen stabilisieren Kondensatoren die Spannung und reduzieren elektrische Rauschen.Sie glätten die gleichmäßige DC -Ausgabe, indem sie Spannungswellen herausfiltern, um eine konsistente Versorgung mit empfindlichen digitalen Komponenten zu gewährleisten.Darüber hinaus unterdrücken sie plötzliche Spannungsspitzen, die ICs und Mikrocontroller beschädigen könnten.In ununterbrochenen Stromversorgungen (UPS) und Motorfahrten Brückenkondensatoren, die kurze Leistungsunterbrechungen überbrücken und die Systemzuverlässigkeit verbessern.

Signalverarbeitung

Kondensatoren sind nützlich für die Gestaltung und Konditionierungsignale.In analogen Schaltungen passieren sie den Wechselstrom (AC), während sie den Gleichstrom (DC) blockieren, wodurch die Signalkopplung zwischen Stufen ohne DC -Offset -Interferenz ermöglicht wird.Sie werden in Audio -Crossover -Netzwerken, Equalizer und analogen Filtern benötigt.In den Kreisläufen der Funkfrequenz (RF) helfen Kondensatoren bei der optimalen Signalübertragung und -rezeption bei der Stimmung und Impedanzanpassung.

Timing und Schwingung

Kondensatoren sind Kernkomponenten in Timing- und Oszillatorschaltungen.Wenn sie mit Widerständen in RC -Netzwerken gepaart werden, steuern sie das Zeitintervall, indem sie die Ladungs- und Entladungszyklen regulieren.Dieses Verhalten wird in der Pulsbreitenmodulation (PWM), der Uhrenerzeugung und Zeitverzögerungen verwendet.Integrierte Schaltungen wie der 555 -Timer stützen sich auf Kondensatoren, um die Frequenz- und Timing -Eigenschaften bei Oszillatoren, Blinker und Pulsgeneratoren zu definieren.

Auswahl des richtigen Kondensators

Durch die Auswahl des entsprechenden Kondensators werden sowohl elektrische Spezifikationen als auch physikalische Einschränkungen bewertet, um Leistung, Sicherheit und Haltbarkeit in der beabsichtigten Anwendung sicherzustellen.

Spannungsbewertung

Die Spannungsbewertung eines Kondensators definiert die maximale Spannung, die er ohne das Risiko eines dielektrischen Durchbruchs oder eines Ausfalls verarbeiten kann. Wählen Sie immer einen Kondensator mit einer Spannungsbewertung mindestens 20–30% höher als die maximale Betriebsspannung Ihres Schaltkreises. Dies bietet einen Sicherheitsspielraum für Spannungsspitzen und vorübergehende Bedingungen, insbesondere bei Stromversorgungs- und Motorsteuerungsanwendungen.

Temperaturkoeffizient

Die Temperatur beeinflusst die Kapazitätsstabilität.Das Verständnis der Klasse des dielektrischen Materials hilft bei der Auswahl einer geeigneten Komponente:

• Klasse I (z. B. NP0/C0G): Bietet eine hervorragende thermische Stabilität mit minimaler Kapazitätsänderung gegenüber der Temperatur.Ideal für Präzisionszeitpunkte, Oszillatorschaltungen und RF -Anwendungen.

• Klasse II (z. B. x7r, x5r): Bietet höhere Kapazitätswerte in einer kompakten Größe, weist jedoch eine größere Abweichung mit Temperatur auf.Geeignet für die Entkopplung und die allgemeine Filterung, wenn eine enge Toleranz weniger schwerwiegend ist.

Frequenzgang

Verschiedene Kondensatortypen verhalten sich über Frequenzen unterschiedlich:

• Keramik- und Filmkondensatoren: Haben Sie einen niedrigen äquivalenten Serienwiderstand (ESR) und die Induktivität, wodurch sie für Hochfrequenzanwendungen wie HF-Filter, Entkopplung und Schaltnetzmittel geeignet sind.

• Elektrolytkondensatoren: Bieten Sie hohe Kapazitätswerte zu geringeren Kosten an, die am besten für niederfrequente oder massenenergetische Speicher geeignet sind, z. B. Eingangs-/Ausgangsfilterung in linearen Netzteilen.

Größe und Montage

• Oberflächenmontagevorrichtung (SMD): Ideal für kompakte, automatisierte Baugruppe.Am besten in modernen Unterhaltungselektronik und dicht gepackten PCBs verwendet.

• Durchschnitt: Bietet höhere mechanische Festigkeit und Wärmeabteilung.Bevorzugt in Hochleistungs-, Industrie- oder Vibrationsanfällungsumgebungen.

Betrachten Sie bei der Auswahl eines Paketstils immer den verfügbaren Raum, die Stromversorgung und die Belichtung von Umwelt.

Sicherheitsüberlegungen beim Umgang mit Kondensatoren

Kondensatoren können eine Ladung lange nach dem Entfernen der Stromversorgung beibehalten und potenzielle Gefahren darstellen.Bei der Handhabung und Wartung sind ordnungsgemäße Sicherheitsverfahren erforderlich.

• Entlassungsverfahren: Entladen Sie ihn immer vor dem Berühren oder Entfernen eines Kondensators aus einer Schaltung.Verwenden Sie einen Widerstand (typischerweise 1 kΩ - 10 kΩ, der für eine angemessene Leistung bewertet wurde), um die gespeicherte Energie sicher aufzulösen.Vermeiden Sie die Verwendung von Schraubendrehern oder das direkte Abschluss der Klemmen direkt, da dies zu Funken oder Schäden führen kann.

• sichere Entsorgung: Entsorgen Sie alte oder beschädigte Kondensatoren gemäß den lokalen E-Abfall-Richtlinien.Elektrolytkondensatoren können gefährliche Materialien enthalten und dürfen nicht verbrannt oder in regelmäßigen Müll geworfen werden.Überprüfen Sie immer auf ordnungsgemäße Recyclingmethoden.

• Explosionsrisiken: Hochspannende oder abgebaute Elektrolytkondensatoren sind anfällig für Bruch oder Explosion, insbesondere wenn die Polarität umgekehrt ist oder Spannungsbewertungen überschritten werden.Geschwollene Gehäuse, Leckagen oder Zischen -Geräusche weisen auf Gefahr hin.Behandeln Sie solche Komponenten mit Vorsicht und ersetzen Sie sie umgehend.

Kondensatoren gegen Batterienunterschiede

Abbildung 7. Kondensatoren gegen Batterien

Besonderheit	Kondensator	Batterie
Energiespeicher	Speichert Energie in einem elektrischen Feld zwischen Tellern	Speichert Energie durch Chemikalie Reaktionen
Energiedichte	Niedrig - speichert weniger Energie pro Einheitsvolumen oder Gewicht	Hoch - kann große Mengen speichern Energie in kompakter Form
Ladung/Entladungsgeschwindigkeit	Extrem schnell - Gebühren/Entladungen in Millisekunden	Langsam - dauert Minuten bis Stunden Aufladung oder Entladung
Lebensdauer	Sehr hoch - kann Millionen dauern von Zyklen ohne Verschlechterung	Begrenzt - verliert die Kapazität nach danach Hunderte oder Tausende von Ladungszyklen
Wartung	Praktisch wartungsfrei	Kann eine Überwachung erfordern und eventueller Ersatz
Polaritätsempfindlichkeit	Elektrolytypen sind Polaritätsempfindlichkeit	Die meisten sind nicht polaritätsempfindlich
Anwendungsfokus	Leistungskonditionierung, Signal Filterung und Timingschaltungen	Langfristige Energieversorgung für Geräte und Systeme
Ideale Anwendungsfälle	Glättungsspannung, gepulst Leistung, Kopplung/Entkopplung von Signalen	Antrieb Geräte wie Telefone, Laptops, Elektrofahrzeuge
Umweltauswirkungen	Typischerweise sicherer und weniger schädliche Materialien	Kann giftige Materialien enthalten und Recycling benötigen
Kosten	Im Allgemeinen niedrigere Kosten pro Komponente	Höhere Kosten aufgrund des Komplexes Chemie- und Schutzschaltung

Abschluss

Kondensatoren mögen klein sein, aber ihre Rolle in der modernen Elektronik ist massiv.Von der Filtergeräusche und der Stabilisierung der Spannung bis hin zum Strom von Blitzen und der Unterstützung von Hochgeschwindigkeitsschaltungen werden sie in unzähligen Anwendungen benötigt.Das Verständnis der Typen, der Funktionsweise und der Auswahl des richtigen Auswahl ist, hilft, Zuverlässigkeit und Sicherheit in Ihren Entwürfen zu gewährleisten.Mastering -Kondensator -Grundlagen ermöglichen es Ihnen, bessere, intelligentere elektronische Systeme aufzubauen.Wenn Sie dies lernen, können Sie gut ausgestattet sein, um eine Kondensator-Herausforderung zu bewältigen, die Ihnen in den Weg kommen.
