Analoge und digitale Schaltungen: Was ist der Unterschied?

Analoge und digitale Schaltkreise Strom fast jedes Gerät um uns herum.Aber was zeichnet sie wirklich aus?In diesem Beitrag kennen Sie die Unterschiede zwischen analogen und digitalen Schaltkreisen, erfahren Sie, wie jeder funktioniert, ihre Kernkomponenten und mehr erkunden.

Katalog

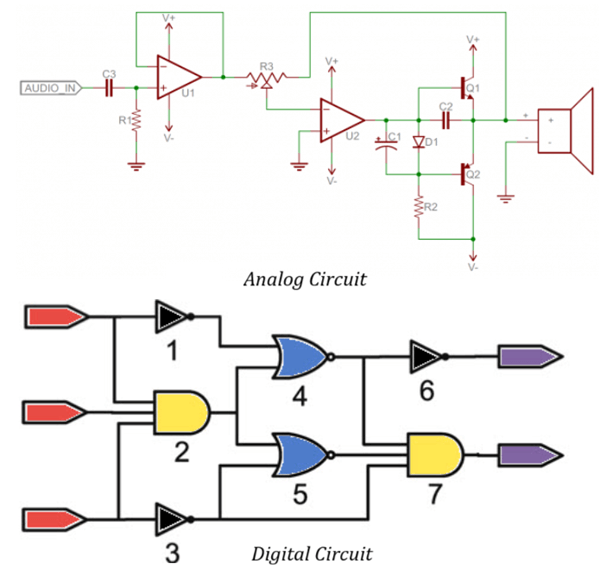

Abbildung 1. Unterschiede zwischen analogen Schaltkreis und Digitalschaltungen

Was ist analoger Schaltkreis?

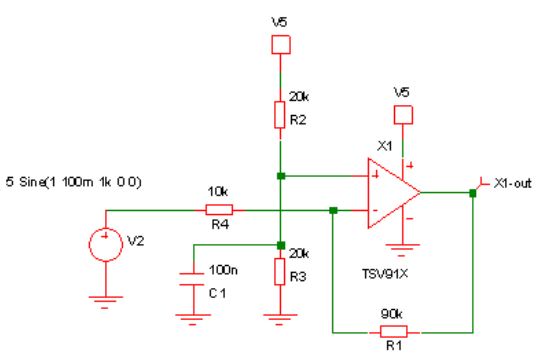

Abbildung 2. Analog Schaltungsbeispiel, bei dem ein aktiver Filter um einen Op-Ampere gebaut wird

Die analoge Elektronik funktioniert mit kontinuierlichen Signalen, die im Laufe der Zeit reibungslos variieren.Diese Signale können einen weiten Wertebereich darstellen und analogen Schaltungen ideal zum Umgang mit natürlichen, praktischen Daten wie Spannung oder Strom, die keine festen Schritte befolgen.

Im Gegensatz zu digitalen Systemen, die auf binäre Logik beruhen, arbeiten analoge Schaltungen über einen gesamten Wertebereich.Dies ermöglicht es ihnen, selbst die kleinsten Änderungen der Eingabe zu reflektieren.In der analogen Elektronik sind die Signalpegel nicht nur auf Hoch oder niedrig beschränkt - sie können einen Wert innerhalb eines Bereichs übernehmen und eine flüssigere Möglichkeit bieten, Informationen zu verarbeiten.

Analoge Schaltungen interpretieren und reagieren auf diese Signalschwankungen in Echtzeit.Da sie dem natürlichen Fluss wechselnder Signale folgen, werden sie häufig verwendet, wenn genaue Änderungen des elektrischen Verhaltens kontinuierlich verfolgt und angepasst werden müssen.

Was sind digitale Schaltkreise?

Abbildung 3. Digitaler Kreis

Die digitale Elektronik arbeitet unter Verwendung diskreter Signale, wobei die Werte durch feste Spannungsniveaus dargestellt werden.Anstatt sich mit einem kontinuierlichen Wertebereich zu befassen, verwenden digitale Systeme ein binäres Format, das eine Spannungsstufe zuweist, um ein logisches „1“ und eine andere darzustellen, um ein logisches „0.“ darzustellen.

In den meisten digitalen Schaltungen zeigt ein hoher Spannungsniveau - wie 5 V, 3,3 V oder 1,8 V - ein binäres „1“ an, während 0 V ein binäres „0.“ darstellt.Diese unterschiedlichen Ebenen ermöglichen es digitalen Systemen, Signale klar und konsequent über eine Vielzahl von Geräten zu interpretieren.

Digitale Schaltkreise werden unter Verwendung von Kombinationen von Transistoren und Logikstoren erstellt, die diese binären Signale durch definierte logische Operationen verarbeiten sollen.Diese grundlegenden Elemente arbeiten zusammen, um Switching-, Zähl- und Datenmanipulationsfunktionen auszuführen.Mit zunehmender Komplexität der Schaltung bilden diese Logikelemente die Grundlage für fortschrittlichere digitale Strukturen wie Mikrocontroller und Verarbeitungseinheiten.

Alle digitalen Systeme funktionieren, indem sie Änderungen der Logikniveaus erkennen und reagieren.Jeder Übergang zwischen hohen und niedrigen Zuständen stellt eine aussagekräftige Änderung der Daten dar, und diese Übergänge werden in strukturierten, zeitlich koordinierten Schritten verarbeitet.

Hauptkomponenten in analogen und digitalen Schaltungen

Analoge und digitale elektronische Schaltkreise benötigen unterschiedliche Komponenten, um ihre Arbeit zu erledigen.Dieser Leitfaden erklärt die wichtigsten Teile, die jeweils verwendet werden.

Hauptteile von analogen Schaltungen

Analoge Schaltungen verarbeiten echte Signale.Sie brauchen sowohl passive Teile (wie Widerstände und Kondensatoren) als auch aktive Teile (wie Transistoren und Verstärker), um zu arbeiten.

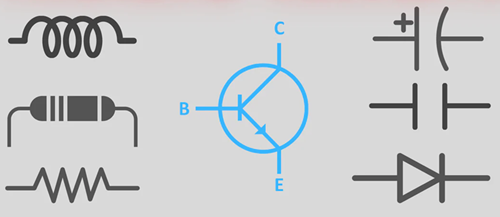

Abbildung 4. Komponenten in analogen Schaltungen

• Kondensatoren - Kondensatoren speichern elektrische Energie und füllen Sie sie bei Bedarf frei.Sie helfen, Signale zu glätten.Entfernen Sie das Geräusch und verwalten Sie das Timing in einer Schaltung.Ihr Wert wird in Faraden (F) gemessen.Kondensatoren werden häufig in Filtern und Netzteilen verwendet.

• Widerstände - Widerstände steuern, wie viel elektrischer Strom durch eine Schaltung fließt.Sie helfen dabei, Strom zu reduzieren oder die Spannung in kleinere Teile zu teilen.Ihre Stärke wird in Ohm (ω) gemessen.In fast jeder analogen Schaltung finden Sie Widerstände.

• Transistoren - Transistoren sind winzige Schalter oder Verstärker.Sie können schwache Signale erhöhen oder Teile eines Schaltkreises einschalten.Es gibt zwei Haupttypen: BJTs und FETs.Transistoren sind das Herz von analogen Verstärkern und anderen Signalverarbeitungsteilen.

• Induktoren - Induktoren speichern Energie in einem Magnetfeld, wenn der Strom durch sie fließt.Sie sind nützlich, um Änderungen der aktuellen und Filtersignale zu blockieren.& Erstellung von Schwingungen.Ihr Wert wird in Henries (H) gemessen.

• Operationale Verstärker (OP-Ampere)-OP-AMPS sind spezielle Chips, die die Stärke der Signale erhöhen.Sie werden in Audiosystemen und Filtern verwendet.& Schaltungen, die mathematische Operationen wie das Hinzufügen oder Abziehen von Spannungen durchführen.OP-Ampere sind sehr flexibel und in vielen analogen Designs verwendet.

Hauptteile von digitalen Schaltungen

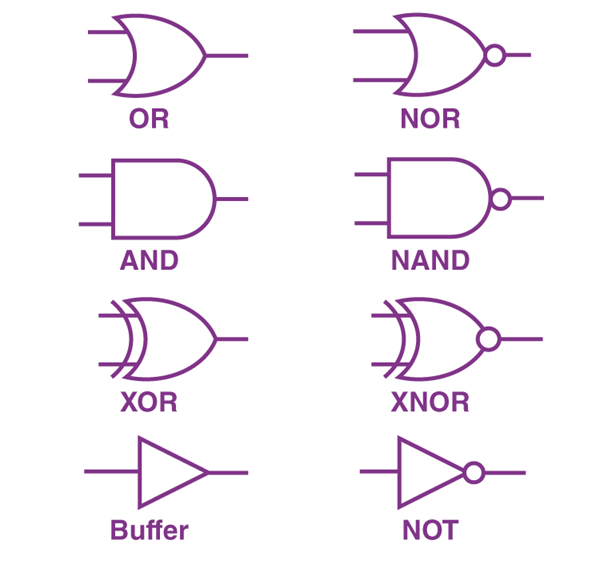

Abbildung 5. Logik -Tore in digitalen Schaltungen

• Logik -Tore - Logik -Gates sind die grundlegenden Bausteine ​​von digitalen Schaltkreisen.Sie nehmen einen oder mehrere Eingänge ein und erzeugen eine einzelne Ausgabe, die auf Logikregeln basiert.Gemeinsame Typen umfassen:

- und Tor.Ausgänge nur hoch, wenn alle Eingänge hoch sind.

- NAND -Tor.Ausgänge nur niedrig, wenn alle Eingänge hoch sind (nicht und).

- oder Tor.Ausgänge hoch, wenn mindestens ein Eingang hoch ist.

- Noch Tor.Ausgänge niedrig, wenn mindestens ein Eingang hoch ist (nicht oder).

- Xor Gate (exklusiv oder).Ausgänge hoch, wenn nur ein Eingang hoch ist.

- Xnor Gate (exklusiv oder).Ausgänge hoch, wenn Eingänge gleich sind.

- kein Tor (Wechselrichter).Gibt das Gegenteil des Eingangs aus.

- Puffer.Gibt das gleiche Signal wie der Eingang aus und wird verwendet, um die Signale zu stärken.

• Multiplexer und Demultiplexer (MUX/Demux) - Multiplexer wählen einen Eingang von vielen aus und leiten Sie ihn auf die Ausgabe weiter.Demultiplexer machen das Gegenteil und verteilen einen Eingang auf mehrere Ausgänge.

• Flip -Flops & -Riegel - Dies sind grundlegende Speichereinheiten, die ein Stück Daten speichern.Flip-Flops ändern den Status basierend auf einem Taktsignal und werden in Zählern, Timern und Speicher verwendet.

• Encoder & Decoder-Encoder reduzieren mehrere Eingaben in weniger binär codierte Ausgänge, während Decoder binär codierte Eingänge in mehrere Ausgänge erweitern.

• Register-Register sind Sammlungen von Flip-Flops, mit denen Multi-Bit-Daten verwendet werden, die häufig in CPUs verwendet werden, um Anweisungen, Adressen und Daten vorübergehend zu speichern.

• Zähler - Diese Schaltkreise zählen Ereignisse oder Zeitintervalle.Sie sind für digitale Uhren, Frequenzteiler und Steuerungssysteme von wesentlicher Bedeutung.

• Arithmetische Logikeinheiten (ALUS) - Alus führen mathematische Operationen (wie Addition) und logische Vergleiche (wie und oder XOR) als Teil der Verarbeitung eines Computers durch.

• Uhren und Zeitschaltungen - Diese bieten präzise Timing -Impulse, um die Operationen digitaler Systeme zu koordinieren und sicherzustellen, dass alles synchron funktioniert.

• Digitale Signalprozessoren (DSPs) - DSPS verarbeiten die komplexe Verarbeitung digitaler Daten wie Audio, Video und Kommunikation.Sie sind für Geschwindigkeit und Effizienz optimiert.

• Programmierbare Logikgeräte (PLDs) - PLDs ermöglichen es Designern, Hardwarelogik mithilfe von Software zu konfigurieren und flexible und schnelle Prototypen zu aktivieren.

Konzepte im analogen und digitalen Schaltungsdesign

Konzepte im analogen und digitalen Schaltungsdesign erläutern, wie Schaltkreise funktionieren, Verfahrenssignale und Aufgaben ausführen.Die folgenden Tabellen unterstreichen die Ideen, die Sie für beide Arten von Schaltungen kennen müssen.

Konzepte im Digital Circuit Design

Konzept	Erläuterung
Boolesche Algebra	Eine Möglichkeit, mit 0 und 1 zu mathematisieren, um Logikkreise entwerfen und verstehen.
Binärzahlensystem	Ein Zahlensystem, das nur 0 und 1 verwendet. Es ist Die Basis aller digitalen Elektronik.
Sequentielle Logik	Die Ausgabe hängt von Strom und Vergangenheit ab Eingänge.Verwendet in Speicher und Timern.
Kombinationslogik	Der Ausgang hängt nur vom Strom ab Eingänge.Verwendet in einfachen Logiktoren.
Signalintegrität	Signale sauber und stark halten Innerhalb des Stromkreises für zuverlässige Arbeiten.
Lärmrand	Die Fähigkeit der Schaltung, klein zu ignorieren unerwünschte Signale (Lärm).
Stromverbrauch	Die Menge an Strom der digitale Die Schaltung verwendet während der Arbeit.
Ausbreitungsverzögerung	Wie lange dauert es, bis ein Signal gehen kann Vom Eingang zur Ausgabe.Beeinflusst die Geschwindigkeit.
Moores Gesetz	Sagt die Anzahl der Teile (Transistoren) Auf einem Chip verdoppelt sich alle 2 Jahre.

Konzepte im analogen Schaltungsdesign

Konzept	Erläuterung
Ohms Gesetz	Eine Formel: Spannung = Strom × Widerstand (V = I × R).Zeigt grundlegende Beziehungen.
Kirchhoffs Gesetze	Regeln zur Berechnung von Strom und Spannung in Schaltkreisen mit Schleifen und Kreuzungen.
Signalverstärkung	Ein schwaches Signal stärker verwenden Op-Ampere oder Transistoren.
Filterung	Entfernen Sie unerwünschte Teile eines Signals (Rauschen oder bestimmte Frequenzen).
Rückmeldung	Senden einer Ausgabe zurück an die Eingabe - verwendet - verwendet für Kontrolle und Stabilität.
Impedanzübereinstimmung	Eingabe- und Ausgangswiderstand machen Gleich für einen besseren Signal und Stromfluss.

Anwendungen von analogen Schaltungen und digitalen Schaltungen

Anwendungen analogen Schaltungen

Analoge Schaltungen sind nützlich in Systemen, die Präzision, Echtzeitantwort und Signaltreue erfordern.

Audioverstärkungssysteme

Analoge Audioschaltungen werden häufig in Geräten verwendet, die eine qualitativ hochwertige Schallwiedergabe erfordern.Dies schließt Gitarrenverstärker ein.Home Stereo -Systeme und professionelle Audio -Mixer.Ihre Fähigkeit, Signale reibungslos zu verstärken und zu filtern, sorgt für genaue, natürlich klingende Audio.

Funkfrequenzsysteme (RF)

Bei der HF-Übertragung handhaben analoge Schaltungen mit Hochfrequenzsignalen für Kommunikationstechnologien wesentlich.Sie betreiben Systeme wie AM/FM -Funkgeräte, drahtlose Sender, Radarausrüstung und Satellitenkommunikation - um eine stabile und effektive Signalübertragung zu gewährleisten.

Sensor -Schnittstelle

Viele Sensoren wie Temperatur, Druck.& Bewegungssensoren, analoge Ausgänge erzeugen.Analoge Schaltungen werden verwendet, um diese Signale zu konditionieren und zu verstärken, damit sie genau gelesen werden können, insbesondere in Anwendungen wie industrieller Automatisierung, Automobilsteuerung und Heimüberwachungssystemen.

Echtzeit-Signalverarbeitung

Analoge Filter, Oszillatoren und Modulatoren spielen unverzüglich eine Rolle bei der Verarbeitung von Signalen.Diese Komponenten ermöglichen es Systemen, Wellenformen oder Frequenzen in Echtzeit anzupassen, kritisch in der Audio -Synthese, der Funkabstimmung.& Analoge Telekommunikation.

Leistungsmanagement

Spannungsregulierungsbehörden, Leistungskonverter und Batterieladegeräte beruhen auf analoge Schaltkreise, um eine reibungslose und effiziente Stromversorgung zu gewährleisten.Diese Schaltungen behalten konsistente Spannung und schützen empfindliche Komponenten in Geräten wie Laptops.Elektrofahrzeuge & Sonnenwechselrichter.

Medizinische und diagnostische Geräte

Analoge Schaltungen sind nützlich für medizinische Elektronik, die eine genaue, kontinuierliche Signalüberwachung erfordern.Zu den Anwendungen gehören Elektrokardiogramme (EKGs), Blutdruckmonitore und Ultraschallgeräte, bei denen Echtzeitdaten für Diagnose und Sicherheit von wesentlicher Bedeutung sind.

Anwendungen digitaler Schaltungen

Computergeräte

Zentrale Verarbeitungseinheiten (CPUs).Grafikverarbeitungseinheiten (GPUs).& Speichermodule sind alle mit digitalen Schaltungen erstellt.Diese Komponenten sind der Kern von Computern, Smartphones, eingebetteten Systemen und nahezu allen digitalen Technologien.

Digitale Kommunikationssysteme

Digitale Schaltkreise ermöglichen die Datenübertragung im Internet.Mobilfunknetze, Bluetooth -Systeme und Satellitenverbindungen.Ihre Fähigkeit, Informationen zu codieren und zu dekodieren, sorgt für eine schnelle, zuverlässige und sichere Kommunikation.

Datenspeichertechnologien

Flash-Laufwerke, Solid-State-Laufwerke (SSDs) und Festplattenantriebe (HDDs) basieren alle auf digitale Schaltkreise, um zu speichern, abzurufen.und große Datenmengen verwalten.Diese Systeme unterstützen alles vom alltäglichen Dateispeicher bis hin zu Rechenzentren auf Unternehmensebene.

Unterhaltungselektronik

Digital Circuits Power -Geräte, die täglich verwendet werden, wie Smart -TVs, Digitalkameras.Spielekonsolen und Smart Home -Geräte.Diese Schaltungen ermöglichen die Interaktion, die Wiedergabe von Medien, die Signalverarbeitung und die Gerätesteuerung mit hoher Effizienz und Geschwindigkeit.

Robotik und Automatisierung

Automatisierungssysteme und Roboterplattformen verwenden digitale Schaltkreise für Echtzeitsteuerung, logische Entscheidungsfindung und Sensorintegration.Diese Anwendungen umfassen industrielle Robotik, Fabrikautomatisierung, Drohnen und autonome Fahrzeuge.

Digitale Signalverarbeitung (DSP)

DSP wird verwendet, um digitale Audio-, Video- und Bildsignale zu verarbeiten und zu verbessern.Zu den Anwendungen gehören Audiokomprimierung (wie MP3), Videocodierung (wie H.264), Rauschunterdrückung.Spracherkennung und Echtzeit-Videoverbesserung in Sicherheitssystemen oder Streaming-Plattformen.

Vorteile von analogen Schaltungen und digitalen Schaltungen

Analog Leistungsvorteile	Digital Leistungsvorteile
Hohe Signaltreue - reale Signale mit glatten, kontinuierlichen Variationen genau darstellt.	Rauschwiderstand - Binäre Signale sind weniger durch kleine Spannungsänderungen oder Interferenzen betroffen.
Glatte Übergänge - Ideal für Audio -Mischen, Tonsteuerung und schrittweise Anpassungen.	Hohe Präzision - Perfekt für Berechnungen, logische Operationen und Datenverarbeitung.
Echtzeitverarbeitung - Signale werden sofort unverzüglich verarbeitet.	Skalierbares Design - Mit standardisierten Logikkomponenten leicht zu erweitern.
Geringe Latenz - Schnellere Reaktion im Vergleich zu digitalen Systemen, nützlich bei der Feedback -Steuerung.	Programmierbar - Unterstützt die flexible Softwarekontrolle in eingebetteten und IoT -Systemen.
Breiter dynamischer Bereich - verarbeitet eine breite Palette von Signalamplituden, die für Audio geeignet sind Anwendungen.	Kostengünstig - Komponenten sind weit verbreitet und erschwinglich für die Massenproduktion.
	Energieeffizient - Kann so konzipiert werden, dass sie sehr niedrig sind, ideal für tragbare Geräte.

PCB -Designrichtlinien für analoge Schaltkreise und digitale Schaltkreise

Das Entwerfen einer gedruckten Leiterplatte (PCB) ist ein wichtiger Bestandteil des Aufbaus eines elektronischen Geräts.Analoge und digitale Schaltungen haben unterschiedliche Anforderungen, daher erfordern sie unterschiedliche Designansätze.Wenn Sie wissen, wie Sie für jeden gestaltet werden, können Sie Ihre Schaltung besser abschneiden und länger dauern.

PCB -Design -Tipps für analoge Schaltungen

Analoge Schaltungen befassen sich mit kontinuierlichen Signalen wie Klang, Spannung oder Temperatur.Diese Signale sind empfindlich gegenüber Rausch und Wärme, daher muss das Design die Störung reduzieren und das Signal sauber halten.

Beobachten Sie die Temperatur. Analoge Komponenten können durch hohe Hitze beschädigt werden.Testen Sie Ihren Stromkreis immer über den vollen Temperaturbereich.Verwenden Sie Materialien, die Wärme gut verarbeiten und zusätzliche Kupfer oder Löcher hinzufügen, um den Wärme von Hot Spots zu entfernen.

Halten Sie das Geräusch niedrig. Rauschen kann analoge Signale verzerren.Um dies zu vermeiden, machen Sie Signalwege kurz und halten Sie sie von lauten digitalen Linien fern.Verwenden Sie die richtige Erdung, Abschirmung und platzieren Sie Kondensatoren in der Nähe von Stromnadeln.

Strom sparen. In tragbaren Geräten ist der geringe Stromverbrauch sehr wichtig.Wählen Sie energieeffiziente analoge Teile und reduzieren Sie die Leistungsabteilung im Standby-Modus.Dies hilft, die Batterien länger zu halten und halten den Schaltkreiskühler.

Konzentration auf Zuverlässigkeit. Analoge Schaltungen werden häufig in Sicherheit oder medizinischen Geräten verwendet.Wählen Sie Qualitätskomponenten und vermeiden Sie Schwachstellen im Layout.

PCB -Design -Tipps für digitale Schaltkreise

Digitale Schaltkreise funktionieren mit binären Signalen.Sie sind weniger empfindlich für kleine Spannungsänderungen, benötigen jedoch einen schnellen, stabilen Signalfluss und einen geringen Energieverbrauch.

Verwenden Sie niedrige Leistung. Viele digitale Geräte laufen mit Batterien.Wählen Sie Low-Power-Chips und entwerfen Sie das Stromversorgungssystem so, dass er effizient ist.Fügen Sie Schlafmodi hinzu, wenn das Gerät nicht aktiv ist, um Energie zu sparen.

Hohe Geschwindigkeiten unterstützen. Schnelle digitale Signale können instabil werden, wenn die Spuren zu lang oder schlecht abgestimmt sind.Halten Sie die Signalwege kurz, passen Sie die Impedanz ab und vermeiden Sie scharfe Ecken, um den Datenverlust zu verhindern.

Mach es robust. Digitale Schaltungen werden in Systemen verwendet, die ohne Ausfall funktionieren müssen.Separate analoge und digitale Bereiche, blockieren Sie die Interferenz mit Abschirmung und fügen Sie Kondensatoren hinzu, um die Spannung stabil zu halten.

Analog-Digital- und Digital-an-Analog-Konverter

Analog-zu-Digital-Konverter (ADCs) und Digital-To-Analog-Konverter (DACS) helfen elektronische Geräte, sowohl mit analogen als auch mit digitalen Signalen zu arbeiten.Sie verhalten sich wie Übersetzer zwischen realen Signalen und digitalen Systemen.

Ein ADC ändert ein analoges Signal - wie Schall, Licht oder Temperatur - in ein digitales Signal.Wenn beispielsweise ein Sensor die Temperatur liest, befindet sich das Signal in analoger Form.Der ADC macht dies in Zahlen, die ein Computer oder ein Mikrocontroller lesen und verstehen kann.

Ein DAC macht das Gegenteil.Es dauert digitale Daten - wie die Zahlen eines Computers - und verwandelt sie wieder in ein analoges Signal.Dies ist erforderlich, um Sound durch Lautsprecher zu spielen oder die Motorgeschwindigkeit zu ändern, bei denen eine reibungslose, reale Kontrolle erforderlich ist.

Abschluss

Wenn Sie den Unterschied zwischen analogen und digitalen Schaltkreisen kennen, können Sie verstehen, wie die Elektronik in alltäglichen Dingen funktioniert - z. B. wie Musik bei Lautsprechern klar klingt oder wie Telefone Informationen schnell verarbeiten.Analoge Schaltungen befassen sich mit reibungslosen, realen Signalen, während digitale Schaltkreise Daten in Schritten wie 1S & 0s verarbeiten.Indem Sie ihre Teile kennenlernen, wie sie hergestellt werden und wo sie verwendet werden, können Sie die von Ihnen verwendeten Geräte besser aufbauen, reparieren oder einfach verstehen.

Häufig gestellte Fragen [FAQ]

1. Warum sind analoge Schaltungen für Audioanwendungen besser?

Analoge Schaltungen bewahren den natürlichen Fluss von Schallwellen und machen sie ideal für hochwertige Audiosysteme.

2. Kann eine Schaltung sowohl analog als auch digital sein?

Ja, viele moderne Geräte verwenden Mischsignalschaltungen, die sowohl analoge als auch digitale Teile für eine bessere Leistung kombinieren.

3. Welche Schaltungen sind energieeffizienter: analog oder digital?

Digitale Schaltkreise verbrauchen normalerweise weniger Leistung, insbesondere in Geräte mit geringer Energie wie Sensoren oder Wearables.

4. Sind analoge Schaltungen schwieriger zu gestalten als digitale Schaltkreise?

Analoge Schaltungen können aufgrund von Signalrauschen, Wärmeempfindlichkeit und der Notwendigkeit einer präzisen Abstimmung schwieriger sein.

5. Benötigen analoge Schaltungen programmieren?

Nein, analoge Schaltungen erfordern keinen Code.Sie arbeiten auf dem Verhalten ihrer elektronischen Komponenten.

6. Wie helfen ADC & DAC beim Schaltungsdesign?

ADCs konvertieren reale Signale wie Sound in digitale Daten.DACs machen die umgekehrten digitalen Daten in glatte, reale Signale.
