Netzteilspannung Abkürzung: VCC VDD VEE VSS GND

  • 2024/06/6
  • 39
Im modernen elektronischen Schaltungsdesign, Verständnis der Abkürzungen der Stromversorgungsspannung (wie VCC, VDD, VEE, VSS, GND).Diese Abkürzungen sind grundlegendes Wissen und wirken sich direkt auf das Design und die Leistung des Schaltkreises aus.Dieser Artikel zielt darauf ab, die Definitionen, Anwendungen und spezifischen Rollen dieser Abkürzungen der Versorgungsspannung in verschiedenen Arten von Schaltungen zu klären.Auf diese Weise soll Designer helfen, diese Konzepte effektiver zu erfassen und anzuwenden, wodurch die Leistung und Zuverlässigkeit der Schaltung optimiert wird.

Katalog

1. Definitionen von VCC, VDD, VEE, VSS, GND
2. Andere verwandte Etiketten
3. Hauptunterschiede zwischen VCC und VDD
4. Beziehung zwischen VCC und VDD in praktischen Anwendungen
5. Antragserklärung
6. Verschiedene Arten von GND und Anwendungen
7. Gemeinsame Stromversorgungsspannungen und Anwendungen
8. So wählen Sie die richtige Stromversorgungsspannung
9. Schlussfolgerung

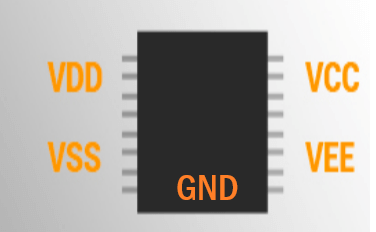

VCC, VDD, VEE, VSS, GND

Abbildung 1: VCC, VDD, VEE, VSS, GND

Definitionen von VCC, VDD, VEE, VSS, GND

VCC repräsentiert die positive Versorgungsspannung in einer Schaltung."V" steht für Spannung und "CC" steht normalerweise für "Collector to Collector" oder "Spannung am gemeinsamen Sammler".Der Begriff stammt aus seiner Verwendung in Bipolar Junction Transistor (BJT) -Kreisläufen, wobei die Spannung auf den Sammler angewendet wird.In den tatsächlichen Anwendungen ist VCC die Hauptstromversorgung und ist im Netzteil des Schaltplans im Stromversorgungsabschnitt gekennzeichnet.Es zeigt an, wo die positive Spannung relativ zum Boden angewendet wird (GND).Bei der Verwendung dieser Schaltungen stellt das ordnungsgemäße Verbinden von VCC sicher, dass der richtige Strom fließt und so die Funktionalität der Schaltung beibehält.

VDD repräsentiert die Betriebsspannung eines Geräts, insbesondere in digitalen Schaltungen und der MOSFET- oder CMOS -Technologie.Hier steht "DD" für "Drain to Drain", einen Begriff, der aus Feldeffekttransistoren (FETs) abgeleitet ist.Für den internen Betrieb digitaler Geräte wie Mikrocontroller und Logikchips ist VDD erforderlich.Es stellt die positive Versorgungsspannung dar, die das Gerät benötigt.In Schaltplänen wird VDD angezeigt, um anzuzeigen, wo die Betriebsspannung angeschlossen ist, und führt den Benutzer, um sicherzustellen, dass das Gerät den richtigen Leistungsniveau für einen optimalen Betrieb erhält.

Vee bezieht sich auf die negative Versorgungsspannung in einer Schaltung."EE" steht für "Emitter to Emitter" und wird vom Bipolar Junction Transistor (BJT) abgeleitet.VEE wird häufig in analogen Schaltungen verwendet, die eine bipolare Stromversorgung erfordern, wie z. B. operative Verstärker und Audioverstärker.In Schaltplänen wird VEE als Netzteilsabschnitt markiert, was den Anschlusspunkt für die negative Spannung angibt.Für Schaltungen, die positive und negative Versorgungsspannungen erfordern, um ordnungsgemäß zu funktionieren, muss VEE ordnungsgemäß verbunden sein, um einen ausgewogenen Stromversorgungseingang bereitzustellen.

VSS repräsentiert die gemeinsame Bodenspannung in elektronischen Schaltungen."SS" steht für "Source to Source" und stammt aus der Terminologie, die in Feldeffekttransistoren (FETs) verwendet wird.VSS fungiert als häufiger Verbindungspunkt für alle Spannungsreferenzen und als Grundpunkt für die Messung.Es wird oft mit einer positiven Versorgungsspannung wie VDD oder VCC kombiniert.In Schaltvorstellungen stellt VSS den Gemeinschaftsgrundpunkt dar, um sicherzustellen, dass alle Teile des Schaltungskreises denselben Spannungsreferenzpunkt aufweisen.

GND ist der Bezugspunkt für alle Spannungsmessungen in einer Schaltung, die häufig als Bodenpotential oder Nullpotential bezeichnet wird.Es fungiert als Rückweg für Strom und vervollständigt die Schaltkreisschleife.Eine ordnungsgemäße Erdungsdesign ist erforderlich, um elektromagnetische Interferenzen (EMI) und elektrische Rauschen zu verhindern.In der Praxis ist GND mit dem Grundpunkt aller Komponenten verbunden, um eine stabile Referenz für Spannungsmessungen zu gewährleisten.Gute Erdungstechniken verbessern die Signalintegrität und verringern die Interferenz, was besonders wichtig für hochfrequente und empfindliche analoge Schaltungen ist.Designer müssen den Bodenwegen sorgfältig planen, um Probleme wie Bodenschleifen und parasitäre Induktivität zu vermeiden, um die Stabilität und Leistung des Gesamtsystems zu gewährleisten.

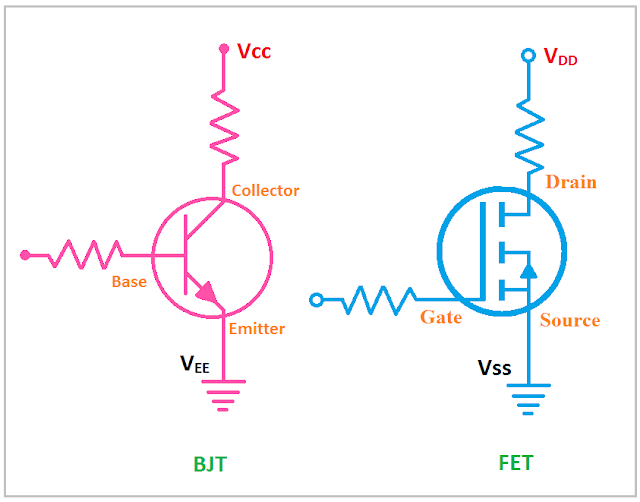

Definition of VCC, VDD, VEE, VSS, GND

Abbildung 2: Definition von VCC, VDD, VEE, VSS, GND

Andere verwandte Etiketten

VBAT steht für die Backup -Netzteilspannung, wobei "V" Spannung und "Fledermaus" für den Akku darstellt.In elektronischen Schaltungen gibt VBAT die Batteriespannung oder die Sicherungsversorgungsspannung an.Diese Spannung bietet Sicherungsleistung während eines primären Stromausfalls oder -ausfalls, um sicherzustellen, dass die kritischen Funktionen weiter funktionieren.In vielen tragbaren Geräten stellt VBAT beispielsweise direkt mit dem Akku verbunden und bietet eine stabile Leistung bei der Aufrechterhaltung der Datenspeicherung und der Echtzeituhr (RTC).VBAT spielt eine Schlüsselrolle bei der ordnungsgemäßen Funktion von Geräten unter verschiedenen Bedingungen, indem sie Komponenten kontinuierlich versorgen, wodurch Datenverlust und Zeitmessung Unterbrechungen verhindert werden.

VPP steht für Programmier-/Löschspannung mit "V" für Spannung und "PP" für Programmierung und Löschung.In elektronischen Geräten ist VPP in der Regel viel höher als die Betriebsspannung des Geräts wie VCC oder VDD.Diese Hochspannung ist für Speichergeräte wie EPROM, EEPROM und Flash -Speicher erforderlich, um Daten zu programmieren oder zu löschen.VPP wird speziell während des Speicherprogramms oder -baus verwendet und ist nicht am normalen Betrieb von Schaltungen beteiligt.In modernen Geräten erzeugt die interne Schaltung normalerweise die VPP -Spannung und schaltet sie bei Bedarf automatisch ein.Dies vereinfacht das Design und verbessert die Zuverlässigkeit und Sicherheit der Systeme.Die VPP -Erzeugungschaltung aktiviert eine Hochspannung zu Beginn eines Programms oder eines Löschbetriebs und schaltet sie nach Abschluss aus, wodurch die Auswirkungen auf andere Schaltungsteile verhindert werden.Dieses Design verbessert die Effizienz der Speicherprogrammierung und Löschung verringert die Komplexität des Leiterplattenkonstruktion und sorgt unter verschiedenen Betriebsbedingungen stabile Geräteleistung.

Hauptunterschiede zwischen VCC und VDD

Im elektronischen Schaltungsdesign sind VCC und VDD gemeinsame Spannungsabkürzungen, die verschiedene Arten von Stromversorgungsspannungen darstellen.Obwohl manchmal austauschbar verwendet, wird das Erkennen ihrer unterschiedlichen Ursprünge, historischen Kontexte und Anwendungen bei der richtigen Schaltungsdesign erkennen.

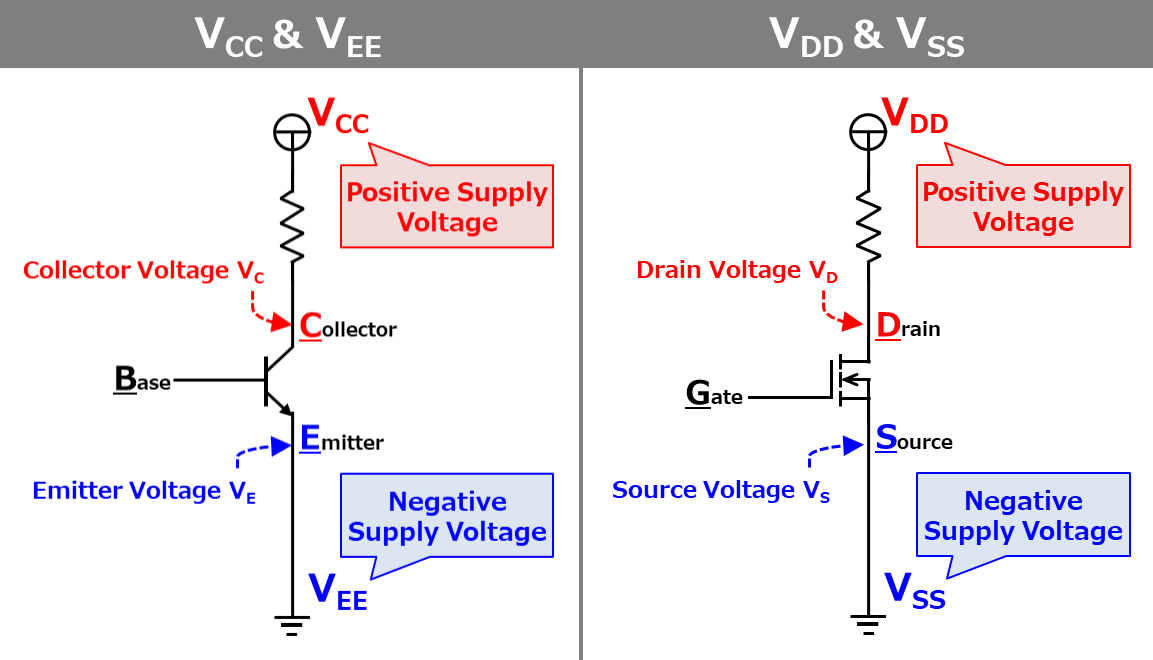

Main Differences Between VCC and VDD

Abbildung 3: Hauptunterschiede zwischen VCC und VDD

VCC steht typischerweise für eine positive Versorgungsspannung, die aus Bipolar Transistor (BJT) -Kreisläufen stammt.Es repräsentiert die auf den Sammler angewendete Spannung.In BJT -Schaltungen liefert VCC die Vorwärtsspannungsspannung, die der Transistor im Verstärkungsmodus betrieben wird.Diese Konvention bleibt bestehen und VCC wird sowohl in analogen als auch in digitalen Schaltungen häufig verwendet, die eine klare positive Versorgungsspannung benötigen.Beispielsweise bezeichnet VCC in Verstärkern und Stromverwaltungsschaltungen die Hauptversorgungsspannung.Die ordnungsgemäße Verbindung von VCC stellt sicher, dass Komponenten eine stabile und angemessene Versorgungsspannung für die beabsichtigte Funktionalität und Leistung erhalten.

VDD bezieht sich auf die interne Stromversorgungsspannung des Geräts, die aus FET-Schaltungen (FETECT-Transistor) abgeleitet wird und die auf den Abfluss angelegte Spannung darstellt.In FET- und CMOS -Schaltungen liefert VDD die Betriebsspannung, insbesondere in digitalen Schaltungen.Als FET- und CMOS -Technologien fortgeschritten waren, wurde VDD für die Betriebsspannung dieser Schaltkreise Standard.VDD macht Logikschaltungen, Mikrocontroller und digitale Signalprozessoren (DSPs).Die Stabilität und Präzision von VDD beeinflusst die Gesamtleistung und Zuverlässigkeit moderner elektronischer Geräte.Designer müssen die Spannungsregulierung und -verteilung in Betracht ziehen, um sicherzustellen, dass jede Komponente innerhalb ihres optimalen Spannungsbereichs funktioniert.

Die Namens- und Anwendungsunterschiede zwischen VCC und VDD beruhen aus ihrer frühen Verwendung im Schaltungsdesign.VCC bezeichnet die positive Versorgungsspannung in BJT -Schaltungen, während VDD die Betriebsspannung in FET -Schaltungen angibt.Dieser historische Kontext führt zu ihren spezifischen Verwendungen im modernen Design.VCC ist in BJT -Schaltungen und analogen und digitalen Schaltkreisen, die eine positive Versorgungsspannung benötigen, prominent, während die VDD in FET- und CMOS -Schaltkreisen, insbesondere für digitale Operationen, weit verbreitet ist.

Das Verständnis der Unterschiede zwischen VCC und VDD ist der entscheidende Entwurf und die Verwendung elektronischer Schaltungen.Designer müssen die entsprechende Stromversorgungsspannung basierend auf den Anforderungen des spezifischen Schaltkreises auswählen, um einen ordnungsgemäßen Betrieb zu gewährleisten.Die korrekte Verwendung von VCC und VDD verhindert die Leistungskonfigurationsfehler und verbessert die Effizienz und Zuverlässigkeit des Schaltungsdesigns.Beispielsweise hilft die identifizierende Identifizierung von VCC- und VDD -Standorten in komplexen Schaltungen mit gemischten Signalen zu identifizieren, die Stromversorgungen, die Verringerung von Störungen und Rauschen sowie die Verbesserung der Gesamtkreisleistung.

Beziehung zwischen VCC und VDD in praktischen Anwendungen

In praktischen Anwendungen stellen VCC und VDD beide positive Versorgungsspannungen dar, dienen jedoch unterschiedlichen Zwecken innerhalb einer Schaltung.Das Verständnis ihrer Rollen und ihrer Interaktion ist der Schlüssel zum effektiven Leistungsmanagement.

VCC ist in der Regel die Hauptstromversorgungsspannung für eine Schaltung.Es bietet das gesamte System grundlegende Leistung, die aus einer externen Netzteil wie einer Batterie oder einem Adapter entnommen werden.Diese DC -Spannung wird im gesamten System über ein Leistungsverwaltungsmodul verteilt.VCC muss sehr stabil und in der Lage sein, ausreichend Strom zu liefern, um sicherzustellen, dass das System korrekt funktioniert.Oft hat VCC einen höheren Spannungswert, treibt Hochleistungskomponenten oder fungiert als Eingang für einen Spannungsregler.

VDD dagegen dient als Arbeitsspannung, die durch Stabilisierung oder Streifenprozesse von VCC abgeleitet wird.VDD ist auf die betrieblichen Bedürfnisse bestimmter Geräte oder Subsysteme zugeschnitten und ist in der Regel eine geringere Spannung als VCC, um einen geringen Stromverbrauch und einen effizienten Betrieb aufzunehmen.In digitalen Schaltungen und Mikroprozessoren muss die VDD in einem strengen Spannungsbereich bleiben, um die Genauigkeit der logischen Ebene und die Systemzuverlässigkeit aufrechtzuerhalten.Diese Stabilisierung wird typischerweise unter Verwendung eines Low -Tropfen -Reglers (LDO) oder eines Schaltreglers (z. B. einem Buck -Wandler) erreicht, der VCC in eine präzise und stabile VDD umwandelt.

Im praktischen Schaltungsdesign müssen die Ingenieure die Verteilung von VCC und VDD sorgfältig planen, um das Leistungsmanagement zu optimieren.In tragbaren elektronischen Geräten können beispielsweise ein höheres VCC auf mehrere VDDs gesenkt werden, um geeignete Betriebsspannungen zu empfangen.Dieser Ansatz bewahrt Energie und verlängert die Batterielebensdauer.Ein Multispannungsschienenkonstruktion verbessert die Systemeffizienz und verringert die Wärmeerzeugung und verbessert die thermische Leistung.Diese Strategie ist besonders effektiv bei batteriebetriebenen Geräten, bei denen die effiziente Spannungsumwandlung und -verteilung die Batterie-Langlebigkeit erheblich verbessern.

Moderne komplexe Systeme verwenden häufig mehrere VDD -Schienen, um verschiedene Funktionsmodule mit den richtigen Spannungen zu liefern.Beispielsweise benötigt ein Kernprozessor möglicherweise eine niedrige VDD, periphere Schnittstellen und eine mittelspannende VDD und eine analoge Schaltung mit Hochspannungs-VDD.Diese Segmentierung stellt sicher, dass jedes Modul mit seiner optimalen Spannung arbeitet und die Gesamtleistung und Zuverlässigkeit verbessert.In Smartphones sind verschiedene VDDs für Kernprozessoren, Anzeigen von Treibern und ICS -Management -ICs erforderlich, um die Spitzenleistung und die Energieeffizienz zu erzielen.

Das Verständnis des Beziehungs- und Konversionsmechanismus zwischen VCC und VDD ist wichtig, um die Effizienz und Zuverlässigkeit der Systemleistung zu optimieren.Designer müssen Faktoren wie die Effizienz des Leistungsreglers, die Lastübertragungsreaktion und die Rauschleistung berücksichtigen.Durch die präzise Steuerung von VCC und VDD können die Ingenieure ein effizientes Strommanagement erreichen, um die hohen Leistung und den geringen Strombedarf moderner elektronischer Produkte zu erfüllen.Dieses optimierte Design verbessert die Leistung der Geräte, erweitert die Lebensdauer, senkt die Betriebskosten und verbessert letztendlich die Benutzererfahrung.

Anwendungserklärung

In digitalen Schaltungen stellen die Abkürzungen der Versorgungsspannung wie VCC, VDD, VSS und GND unterschiedliche Spannungen und Verbindungspunkte dar.Das Verständnis dieser Abkürzungen hilft Ihnen, digitale Schaltkreise effektiv zu entwerfen und aufrechtzuerhalten.

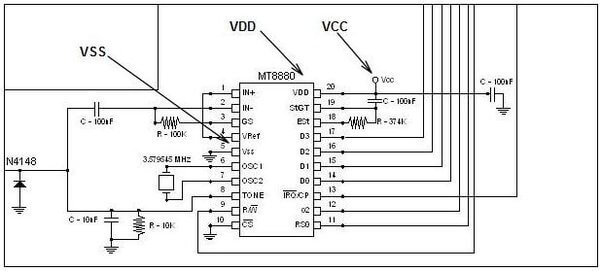

Application in Digital Circuit

Abbildung 4: Anwendung in der digitalen Schaltung

VCC bietet die Hauptversorgungsspannung für verschiedene Komponenten wie Logik -Gates, Mikrocontroller und digitale ICs.Typischerweise wird ein Spannungsregler oder ein Buckwandler verwendet, um eine höhere VCC -Spannung (wie 5 V) in eine niedrigere Betriebsspannung (z. B. 3,3 V oder 1,8 V) umzuwandeln.Diese Umwandlung gewährleistet nicht nur die Kompatibilität mit verschiedenen Komponenten, sondern erhöht auch die Energieeffizienz und verringert die Wärmeerzeugung.Der hocheffiziente Buck-Wandler hält eine hohe Effizienz bei und liefert gleichzeitig eine stabile niedrige Spannung und minimiert Stromabfälle.

VDD bietet die Betriebsspannung für die internen Schaltungen von digitalen Chips wie Mikrocontrollern und Erinnerungen.Es ist normalerweise niedriger als VCC.Moderne Low-Power-Designs verwenden häufig VDD-Spannungen wie 1,8 V oder 1,2 V, um Stromverbrauch und Wärme zu minimieren.Die Senkung der VDD kann den Stromverbrauch erheblich reduzieren, was für mobile Geräte und andere leistungsempfindliche Anwendungen wichtig ist.Die Senkung der VDD reduziert den dynamischen Stromverbrauch, da der Stromverbrauch proportional zum Spannungsquadrat ist.

VSS fungiert als null potentieller Referenzpunkt in der Schaltung und verbindet die Bodenklemmen aller digitalen Komponenten, um einen stabilen Betrieb sicherzustellen.Alle aktuellen Rückkehr zur Netzteil über VSS und vervollständigt die aktuelle Schleife.VSS liefert eine stabile Referenzspannung, um konsistente Logikwerte für alle Komponenten sicherzustellen.Um Rauschen und Störungen zu minimieren, wird der VSS -Pfad sorgfältig im Schaltungsdesign festgelegt, um eine geringe Impedanz und eine geringe Interferenzschleife zu gewährleisten.

GND ist der Referenzpunkt für alle Spannungsmessungen und Stromschleifen.Es fungiert als aktueller Rückweg, um die Integrität der aktuellen Schleife zu gewährleisten.Das ordnungsgemäße Erdungsdesign verhindert elektromagnetische Interferenzen (EMI).Durch nachdenkliches Layout und Erdung können die Auswirkungen der Interferenz auf die Schaltung reduziert werden, wodurch die Zuverlässigkeit und Stabilität des Gesamtsystems verbessert wird.

Feldeffekttransistoren (FETs) sind in elektronischen Schaltkreisen üblich, insbesondere in modernen integrierten Schaltungen.Das Verständnis der Rolle von Abkürzungen der Stromversorgungsspannung (wie VDD, VSS und VEE) in Feldeffekttransistoren hilft dabei, verwandte Schaltkreise zu entwerfen und zu analysieren.

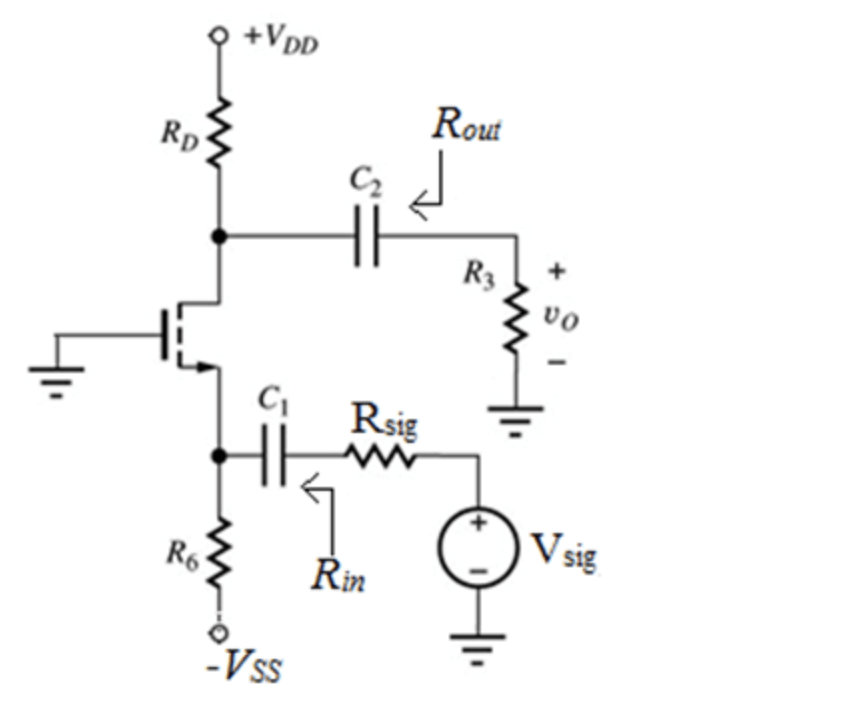

Application in FET Circuit

Abbildung 5: Anwendung im FET -Schaltkreis

VDD bietet eine positive Versorgungsspannung für Transistorschaltungen für Feldeffekte, die zum Einschalten und zur Steuerung der Leitung von Feldeffekttransistoren verwendet werden.Es stellt sicher, dass das Gerät innerhalb des entsprechenden Spannungsbereichs arbeitet und so Funktionen wie Signalverstärkung und Schaltersteuerung erzielt.

VSS wird als Bodenspannung in Feldeffekttransistorschaltungen verwendet und mit den Erdungsanschlüssen aller Geräte verbunden.Es fungiert als Referenzpunkt für die aktuelle Schleife, um sicherzustellen, dass der Strom normal fließt.VSS ähnelt der GND, die eine stabile Spannungsreferenz und Stromschleife bereitstellt, wodurch die Leistungsfähigkeit und Stabilität durch die Optimierung von Layout und Verbindung verbessert wird.

Vee bietet eine negative Spannung, mit der die Transistoren für Feldeffekte negative Signale verarbeiten können.In einer doppelten Stromversorgungsschaltung bietet VEE eine negative Spannung und bildet ein bipolares Stromversorgungssystem mit VDD.Das Dual -Netzteil -Versorgungssystem bietet symmetrische Stromschienen, um positive und negative Signale besser zu behandeln, wodurch die Genauigkeit und den Bereich der Signalverarbeitung verbessert wird und so die Signalverarbeitungsfunktionen, insbesondere in analogen Schaltungen, verbessert.

Die CMOS -Technologie (komplementäre Metalloxid -Halbleiter) ist eine häufige Anwendung von Feldeffekttransistoren (FETs) und wird in modernen digitalen und analogen Schaltungen häufig verwendet.

VDD ist die positive Versorgungsspannung in CMOS -Schaltungen, die für den Abfluss von PMOS- und NMOS -Transistoren bereitgestellt wird, um sicherzustellen, dass die Schaltung ordnungsgemäß funktioniert.Die Kontrolle von VDD in CMOS -Schaltkreisen kann die Leistung und den Stromverbrauch anpassen.

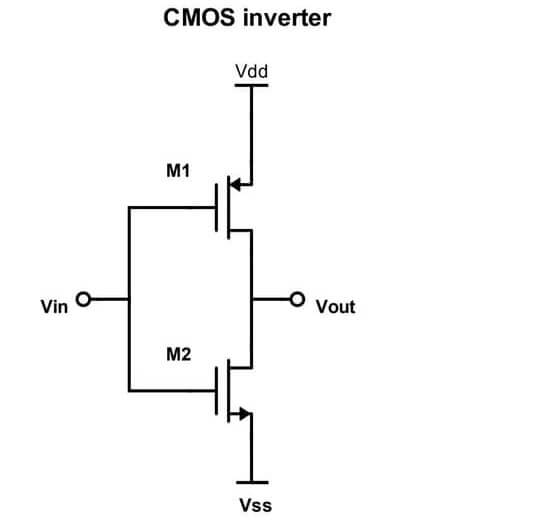

Application in CMOS Circuit

Abbildung 6: Anwendung in der CMOS -Schaltung

VSS repräsentiert normalerweise die gemeinsame Bodenspannung in CMOS -Schaltungen und verbindet die Quellen aller PMOS- und NMOS -Transistoren, um die Bodenspannung der Stromschleife zu bilden.VSS liefert eine stabile Spannungsreferenz, die einen konsistenten Betrieb aller Komponenten sicherstellt und die Zuverlässigkeit und Konsistenz von Schaltkreisen verbessert.

Verschiedene Arten von GND und Anwendungen

In elektronischen Schaltungen stellt GND (Masse) den Spannungsreferenzpunkt oder den Nullpotential dar.Obwohl GD oft als einheitliches Konzept angesehen wird, wird er in verschiedenen Typen geliefert, wobei jeder unterschiedliche Zwecke innerhalb einer Schaltung bedient.

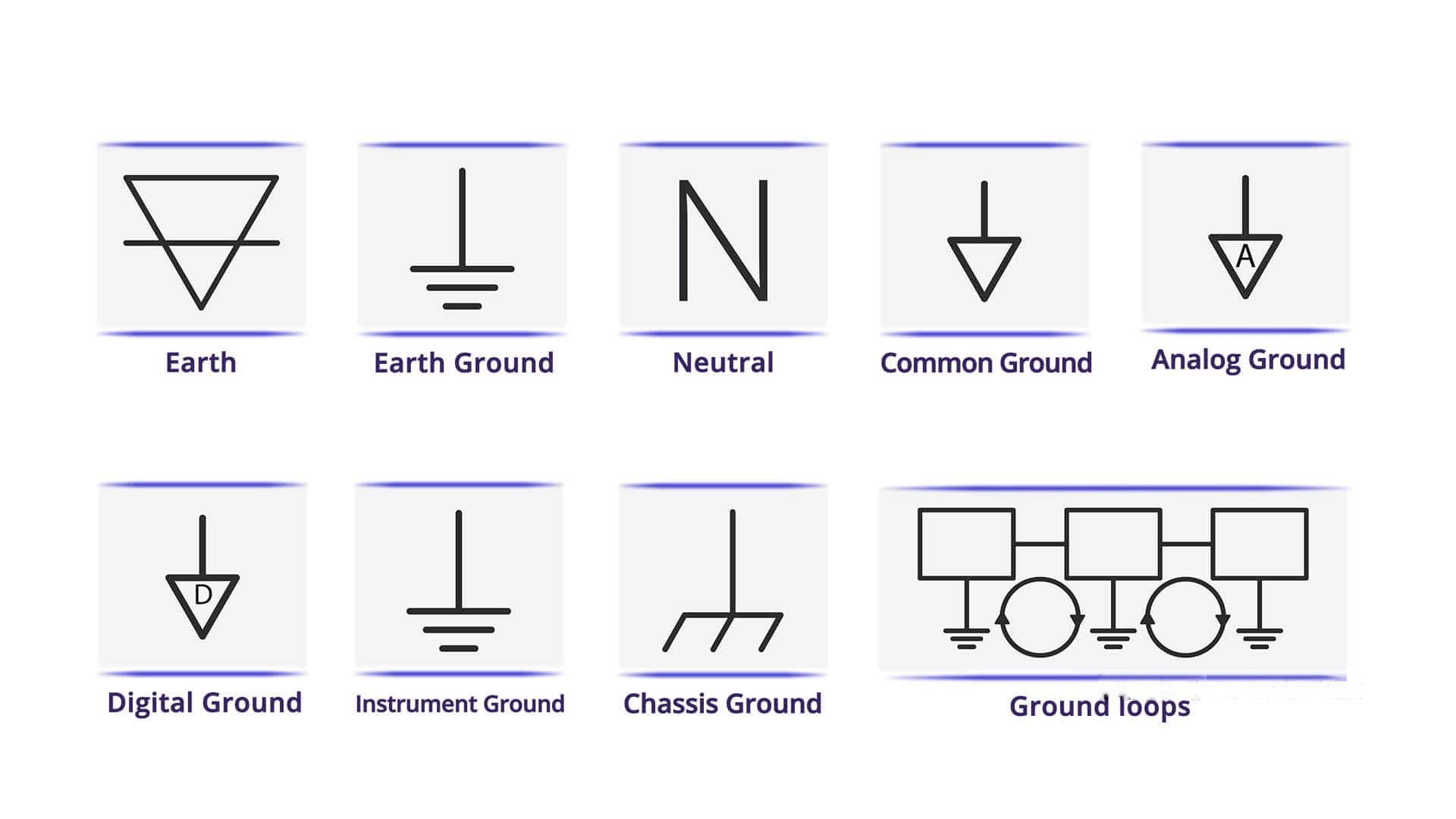

Different Types of GND Symbols

Abbildung 7: verschiedene Arten von GND -Symbolen

Signalboden dient als Nullpotentialreferenz für Signalschaltungen.Es bildet den gemeinsamen Verbindungspunkt für die Signalschleife.In analogen Schaltungen verbindet der Signalboden mit den Eingangs- und Ausgangs -Bodenklemmen von Verstärkern, Sensoren und anderen Signalverarbeitungsschaltungen.Diese Verbindung sorgt für eine stabile Signalverstärkung und verringert Rauschen und Verzerrungen.In digitalen Schaltungen liefert Signal Ground die Referenzspannung für Logikschaltungen und digitale Komponenten.Es verknüpft die Bodenklemmen aller Logik -Gates, um sicherzustellen, dass die korrekte Identifizierung von Logikpegeln korrekte Logikebene erfolgt und eine fehlerhafte digitale Signalübertragung verhindert.

Power Ground ist die Nullpotentialreferenz für hohe Strompfade in Leistungsschaltungen.Es verbindet sich mit dem negativen Terminal der Stromversorgung innerhalb des Leistungsmoduls und stellt die Integrität der Stromschleife und die stabile Stromversorgung sicher.In Hochleistungsgeräten verhandelt der Strom mit hohen Strompfaden, um einen sicheren und stabilen Schaltungsbetrieb zu gewährleisten und Schäden durch übermäßigen Strom zu verhindern.

Schutz und Ausrüstung des Schutzes schützt.In Haushaltsgeräten verbindet es die Geräteschale mit dem Boden, wodurch Elektroschock verhindert und die Sicherheit verbessert wird.Bei industriellen Kontrollgeräten wird der Schutzgebiet zur Erdung, zur Verbesserung der elektromagnetischen Kompatibilität des Systems und zur Verhinderung elektromagnetischer Interferenzen verwendet, wodurch der Betrieb des industriellen Systems gewährleistet ist.

Audio Ground ist für die Erde von Audiosystemen entwickelt, um Rauschen und Störungen zu verringern.Es verbindet sich mit Audiogeräten und stellt ein reines und rauschfreies Audiosignal sicher.In Audiosystemen verbindet sich Audio-Boden die Abschirmschicht und die Erdungsanschluss, reduziert die elektromagnetische Interferenz und die Verbesserung der Klangqualität, um die Audioausgabe von hoher Fesselung zu gewährleisten.

Heißer Boden und kaltes Boden beziehen sich auf die mit dem Wechselstromnetz verbundenen Erdspannungen und die Ausgangsmassespannung nach der Isolation durch einen Hochfrequenztransformator.Beim Schalten von Stromversorgungen ohne Transformator schaltet heißer Boden die Erdungsspannung des Schaltkreises und verwaltet die Vorgänge auf der Hochspannungsseite.Kaltes Boden, die Ausgangsmodelsspannung nach der Transformator-Isolierung, verwaltet niedrige Spannungs-Seitenvorgänge und sorgt für die elektrische Isolierung und Sicherheit.Bei Stromversorgungsadaptern verbessert das Isolationsdesign zwischen heißem Boden und kaltem Boden die elektrische Sicherheit des Systems und verhindern, dass hohe Spannungen in die Schaltkreise mit niedrigen Spannung stören.

Analog Boden und digitaler Boden dienen als Nullpotentialreferenzen für analoge bzw. digitale Schaltungen.In Schaltungen, die sowohl analoge als auch digitale Teile enthalten, reduziert das Isolieren von analogen und digitalen Gründen die gegenseitige Interferenz und verbessert die Leistung.Der analoge Boden verbindet das Erdanschluss des analogen Teils und sorgt für die Signalstabilität und -genauigkeit.Digital Ground verbindet sich mit dem Bodenanschluss des digitalen Teils und stellt die korrekte digitale Signalverarbeitung sicher.In gemischten Signalsystemen verringert die Trennung von analogen und digitalen Gründen die digitale Interferenz in analoge Signale und sorgt für eine hohe Systemleistung und Zuverlässigkeit.

Durch das Verständnis verschiedener Arten von GND und ihren Anwendungen können Designer elektronische Schaltkreise für Stabilität und Zuverlässigkeit besser verwalten und entwerfen.Das ordnungsgemäße Erdungsdesign reduziert Rauschen und Störungen und verbessert die Leistung und Sicherheit des Schaltkreises.Die genaue Unterscheidung und korrektes Anwenden dieser GND -Typen verbessert die Leistung der elektronischen Systeme erheblich und sorgt für die effektive Funktionsweise jedes Teils.

Gemeinsame Stromversorgungsspannungen und Anwendungen

Unterschiedliche Versorgungsspannungen richten sich an die Bedürfnisse verschiedener Geräte und Anwendungen.Ein tiefes Verständnis dieser Spannungen und deren spezifischen Anwendungen hilft Designern, die Leistungsfähigkeit und die Energieeffizienz zu optimieren.

Die 5-V-Stromversorgung wird in herkömmlichen TTL-Logikschaltungen, vielen Mikrocontrollern, Sensormodulen und Geräten mit geringer Leistung häufig verwendet.Diese Standardspannung ist mit vielen älteren und einigen modernen Geräten sehr kompatibel.5V -Schaltungen verbrauchen jedoch mehr Leistung im Vergleich zu niedrigeren Spannungsschaltungen.Achten Sie beim Entwerfen mit einem Stromversorgung von 5 V auf die Stromversorgung und die Wärmeabteilung, um die Systemstabilität und -zuverlässigkeit zu gewährleisten.Um hohen Stromverbrauch zu mildern, verwenden Sie effiziente Spannungsregulatoren und optimierte Strategien für das Leistungsmanagement, um den Energieverbrauch und die Wärmeerzeugung zu minimieren.

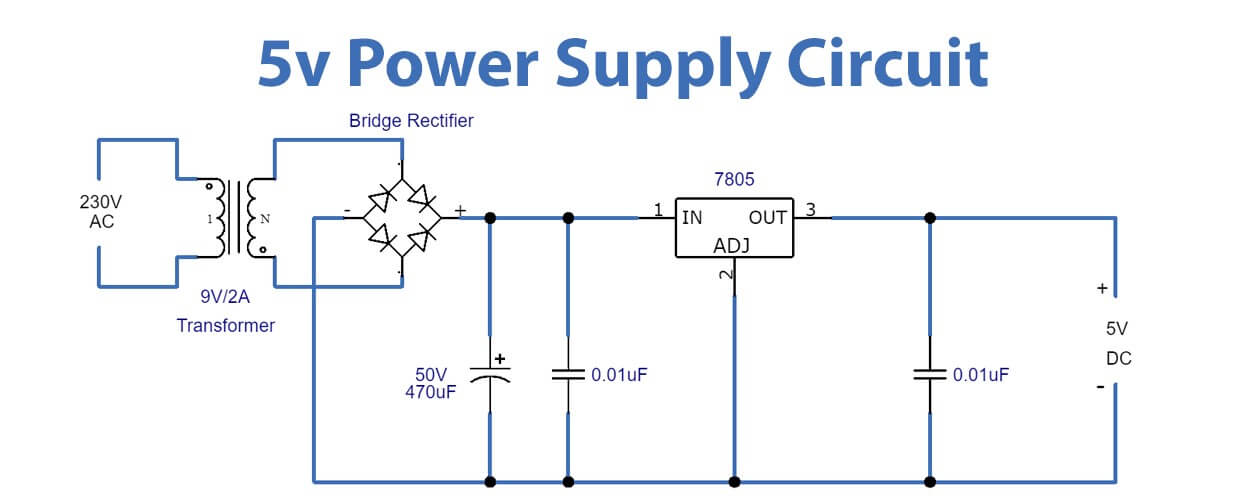

5V Power Supply

Abbildung 8: 5V Stromversorgung

Das 3,3 -V -Netzteil ist jetzt für die meisten modernen Mikrocontroller, digitalen Logikschaltungen und Speichermodule Standard.Es bietet einen erheblich reduzierten Stromverbrauch im Vergleich zu 5 V und ist so ideal für moderne digitale Schaltkreise.Diese Spannung ist besonders in eingebetteten Systemen und tragbaren Geräten häufig vorkommt, um die Leistung zu gewährleisten und gleichzeitig den Stromverbrauch zu verringern.Die Level -Übersetzung kann jedoch bei der Integration von 3,3 -V -Netzteilen in 5 -V -Logikschaltungen sein.Um Kompatibilität zu gewährleisten, verwenden Sie Level-Konverter oder Dual-Spannungs-Stromversorgungslösungen für zuverlässige Systembetrieb und Datenübertragung.

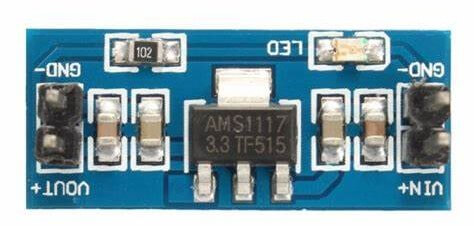

3.3V Power Supply

Abbildung 9: 3,3 V Stromversorgung

Diese Niedrigspannungsversorgungen sind in Kernschaltungen moderner Prozessoren mit geringer Leistung, Speicherchips und mobilen Geräten weit verbreitet.Sie eignen sich für hoch integrierte und energieeffiziente Designs, wodurch der Stromverbrauch erheblich reduziert und die Batterielebensdauer verlängert wird.In mobilen Geräten wirkt sich die Spannung direkt auf die Akkulaufzeit und die Gesamtleistung aus.Bei der Gestaltung von Schaltungen mit 1,8 -V- und 1,2 -V -Netzteilen sind ausgefeilte Leistungsmanagement- und Level -Conversion -Strategien erforderlich, um sicherzustellen, dass jede Komponente mit ihrer optimalen Spannung funktioniert.Durch die Optimierung der Stromversorgung können eine höhere Energieeffizienz und eine längere Batterielebensdauer erreicht werden, während die hohe Systemleistung aufrechterhalten wird.

12 -V -Netzteile werden häufig in Anwendungen verwendet, die höhere Leistung und Strom erfordern, wie Motorfahrer, Stromverstärker und LED -Antriebskreise.Diese Anwendungen erfordern die Stromversorgung, um eine ausreichende Strom- und stabile Spannung bereitzustellen, um Hochleistungslasten zu treiben.Bei der Gestaltung eines 12-V-Stromversorgungssystems ist eine gute Wärmeabteilung sehr wichtig, da Hochleistungsschaltungen viel Wärme erzeugen.Um die Umwandlungseffizienz zu verbessern und den Wärmeverlust zu verringern, wählen Sie einen effizienten Leistungswandler aus und optimieren Sie das Netzteillayout.12 -V -Stromversorgungen werden auch häufig in der Automobilelektronik, der industriellen Steuerung und der Heimautomatisierung eingesetzt, da sie eine stabile und zuverlässige Leistungsunterstützung bieten.

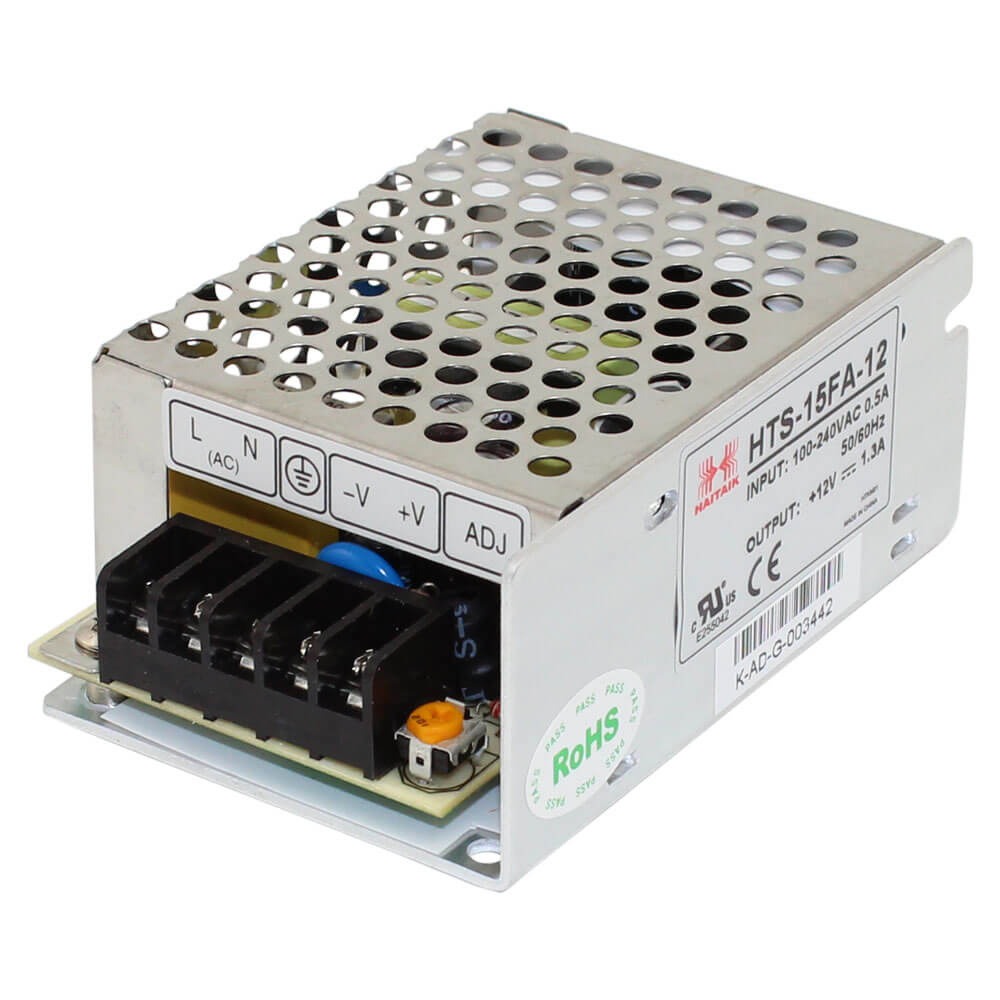

12V Power Supply

Abbildung 10: 12 V Stromversorgung

So wählen Sie die richtige Stromversorgungsspannung

Durch die Auswahl der richtigen Versorgungsspannung wird sichergestellt, dass die Schaltung stabil und effizient funktionieren kann.Die Versorgungsspannung wirkt sich auf die Leistungsleistung, den Stromverbrauch, die Wärmeableitung und die Gesamtkosten aus.

Choosing the Right Power Supply

Abbildung 11: Auswahl des richtigen Netzteils

Bestimmen Sie die Versorgungsspannung innerhalb des Betriebsbereichs aller Geräte, um ihren normalen Betrieb zu gewährleisten.Wenden Sie sich an das Datenblatt des Geräts für den empfohlenen Betriebsspannungsbereich und die maximale Nennspannung.Die Auswahl einer niedrigeren Spannung (wenn die Leistungsanforderungen erfüllt sind) kann den Stromverbrauch erheblich verringern.Der Stromverbrauch ist proportional zum Quadrat der Spannung, sodass eine niedrigere Betriebsspannung die Energieeffizienz verbessern kann.

Sorgfältig die Spannung und den Stromverbrauch ausgleichen, um die Energieeffizienz zu optimieren.Verwenden Sie Spannungsregulatoren und DC-DC-Wandler, um unterschiedliche Spannungsanforderungen zu erfüllen.Berücksichtigen Sie bei der Auswahl eines Spannungsreglers Effizienz, Rauschen und Reaktionszeit, um ein effizientes Leistungsmanagement aufrechtzuerhalten.Ein effizienter DC-DC-Wandler bietet einen stabilen Spannungsausgang unter unterschiedlichen Lasten, wodurch der Energieverlust minimiert wird.

Stellen Sie die Kompatibilität und Interoperabilität zwischen Geräten sicher, die mit unterschiedlichen Spannungen arbeiten.Verwenden Sie Level Shifters oder Logic Level-kompatible Geräte, um eine zuverlässige Signalübertragung zwischen den Spannungsdomänen zu erreichen.Bei der Integration von 3,3 -V- und 5 -V -Logikschaltungen stellen beispielsweise Schalthebel sicher, dass die Signale ordnungsgemäß übertragen werden und Verzerrungen oder Schäden durch Spannungskompatibilität verhindern.

Betrachten Sie während des Auswahlprozesses der Stromversorgung das thermische Management, die Stromintegrität und die Leistungsreduktion.Implementieren Sie für Hochspannungs- und Hochstromdesigns effektive Wärmeableitungsmaßnahmen wie Kühlkörper, Lüfter oder Wärmerohre.Diese Geräte verhindern eine Überhitzung und halten sichere Temperaturen für Leistungsmodule und Komponenten auf, wodurch die Leistung und das Leben geschützt werden.

Stabilisieren und filtern Sie Stromschienen, um Lärm und Wellenstörungen zu verringern.Fügen Sie den Stromschienen Entkopplungs- und Filterkondensatoren hinzu, um die Spannungsstabilität zu gewährleisten und die Anti-Interferenz-Funktionen zu verbessern.Legen Sie die Entkopplungskondensatoren zwischen Leistung und Masse in der Nähe der Leistungsstifte, um hochfrequente Rausch- und vorübergehende Ströme zu absorbieren, und bieten Sie eine stabile Leistungsumgebung.

Für kritische Anwendungen, design redundante Stromversorgungen zur Verbesserung der Systemzuverlässigkeit.Verwenden Sie Backup -Stromversorgungen oder Batterien, um sicherzustellen, dass der normale Systembetrieb bei Ausfall der Hauptleistung sicherstellt.In missionskritischen Systemen bieten redundante Stromversorgungen zusätzliche Strompfade, sodass die Sicherungsleistung sofort übernehmen kann, wenn der Hauptstrom nicht den kontinuierlichen Betrieb sicherstellt.

Abschluss

Dieser Artikel bietet Desigern einen umfassenden Leitfaden, um die Abkürzungen der Versorgungsspannung und Strategien zur Auswahl und Verwaltung der Versorgungsspannung zu verstehen.Die Auswahl und Verwaltung der richtigen Stromversorgungsspannung kann die Effizienz und Zuverlässigkeit des Systems steigern.Es stellt sicher, dass jede Komponente die optimale Spannung ordnungsgemäß funktioniert und die Leistung des Gesamtsystems verbessert.






Häufig gestellte Fragen [FAQ]

1. Was ist der Unterschied zwischen VCC, VDD, VSS und VEE?

VCC und VDD sind Begriffe für Versorgungsspannungen, die für verschiedene Arten von Halbleitergeräten verwendet werden.

VCC wird normalerweise verwendet, um auf die mit dem Sammler eines bipolare Transistor (z. B. eines NPN -Transistors) verbundene Versorgungsspannung zu verweisen.In Schaltkreisen mit NPN -Transistoren ist VCC normalerweise eine positive Spannung.VDD hingegen wird für MOSFET -Transistoren verwendet und ist die Versorgungsspannung, die mit dem Abfluss verbunden ist.

VSS und VEE beziehen sich normalerweise auf den Boden oder die negativen Spannungsversorgungen.VSS ist die Quellversorgung, die häufig als Erdspannung in MOSFET -Schaltungen verwendet wird.Vee ist die Emitterversorgung, die üblicherweise als negative Versorgungsspannung für bipolare Transistorschaltungen verwendet wird.

Im Schaltungsdesign unterscheiden diese Begriffe zwischen Spannungsquellen und Bodenklemmen verschiedener Funktionen und helfen auch, den Arbeitszustand der Schaltung und die Art der erforderlichen Spannung zu bestimmen.

2. Was bedeuten die Abkürzungen von VCC und Vee?

VCC: Spannung am gemeinsamen Kollektor, was die Spannung des gemeinsamen Kollektors bedeutet, was normalerweise eine positive Spannung ist.

VEE: Spannung am gemeinsamen Emitter, was die Spannung des gemeinsamen Emitters bedeutet, was normalerweise eine negative Spannung ist.

Diese Markierungen helfen dabei, beim Entwerfen und Debuggen von Schaltkreisen schnell unterschiedliche Leistungseingangspunkte zu identifizieren.

3. Ist VSS erforderlich?

Bei der Erörterung elektronischer Schaltungen bezieht sich VSS auf den Boden oder die negative Klemme der Stromversorgung, die normalerweise erforderlich ist, da es einen gemeinsamen Referenzpunkt für die Schaltung bietet, um sicherzustellenSignale.Ohne VSS kann die Stabilität und Leistung der Schaltung beeinträchtigt werden.

4. Was ist VSS im Netzwerk?

In der Netzwerktechnologie ist VSS (Virtual Switching System) eine proprietäre Technologie von Cisco, mit der zwei physikalische Schalter in einen logischen Schalter virtualisiert werden können.Diese Einstellung kann die Zuverlässigkeit und Leistung des Netzwerks verbessern, die Netzwerkstruktur durch Konsolidierung von Ressourcen und Management vereinfachen und einen höheren Durchsatz und eine höhere Redundanz liefern.Dies ist besonders wichtig für die Aufrechterhaltung großer und komplexer Netzwerkumgebungen.
