Verständnis von OP -Verstärkern Integratoren: Design, Funktion und Verwendet

OP -AMP -Integratoren (Operational Amplifier) sind grundlegende Schaltungen in der analogen Elektronik, die Eingangssignale in ihre mathematischen Zeitintegrale im Laufe der Zeit umwandeln können.Von analogem Computer bis hin zu Wellenform -Erzeugungs- und Steuerungssystemen bedienen Integratoren einen breiten Anwendungsbereich, indem sie glatte, rampingende Ausgänge als Reaktion auf unterschiedliche Eingänge erzeugen.In diesem Artikel wird untersucht, wie ideale und praktische OP -AMP -Integratoren, ihre Schlüsselkomponenten, Einschränkungen, Designstrategien und Anwendungsfälle funktionieren.

Katalog

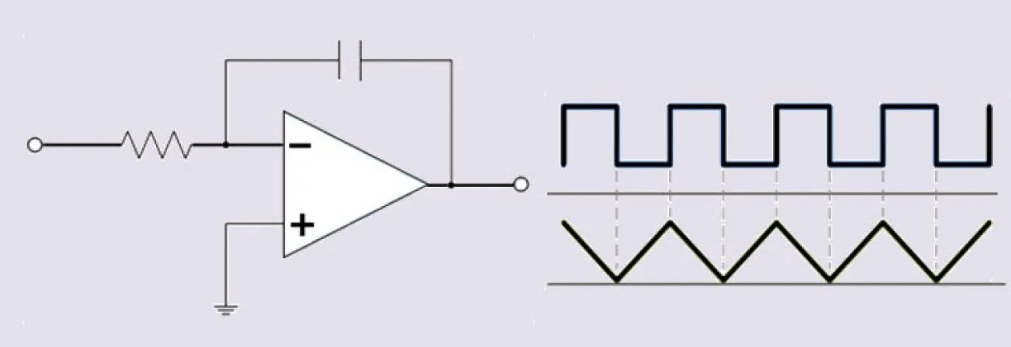

Abbildung 1: Basic Op Amp Integrator Circuit

Was ist ein OP -Verstärkerintegrator?

Ein OP -AMP -Integrator ist eine analoge Schaltung, die eine Ausgangsspannung proportional zum Zeitintegral des Eingangssignals erzeugt.Es führt die tatsächliche mathematische Integration durch, wobei unterschiedliche Eingänge in einen Rampenausgang umgewandelt und eine sich ändernde Eingangsspannung in einen kontinuierlich rampierenden Ausgang umgewandelt werden.Wenn ein konstanter Gleichstromeingang angewendet wird, nimmt der Ausgang linear zu oder nimmt sie ab.Bei Wechselstromeingängen wie Sinuswellen verschiebt sich die Ausgangsphase um 90 °, sodass sie für Wellenform-, Signalverarbeitung und Kontrollsystemanwendungen von unschätzbarem Wert sind.

Wie funktioniert ein idealer OP -Verstärkerintegrator?

In einer idealen Integratorschaltung wird der Rückkopplungswiderstand in einer invertierenden OP -AMP -Konfiguration durch einen Kondensator ersetzt.Dieser Kondensator akkumuliert die Ladung über die Zeit und erzeugt eine Ausgangsspannung, die das Integral des Eingangs widerspiegelt.Der OP -Verstärker behält einen virtuellen Boden bei seinem invertierenden Eingang bei, sodass der Eingangsstrom durch den Widerstand den Kondensator lädt.Bei idealen Komponenten erzeugt die Schaltung eine genaue Integration ohne Drift, Rauschen oder Sättigung, obwohl sie in den tatsächlichen Szenarien selten erreichbar sind.

OP -Amp -Integratorgleichung erklärt

Die Ausgabe eines idealen Op -Amp -Integrators wird beschrieben von:

$$V_{\mathrm{aus}}=-\frac{1}{R_{1}C}\int V_{\mathrm{In}}dt$$

Wo:

• v_aus = Ausgangsspannung

• v_In = Eingangsspannung

• R₁ = Eingangswiderstand

• C = Feedback -Kondensator

Diese Formel zeigt, dass der Ausgang umgekehrt proportional zur RC -Zeitkonstante ist und direkt mit der Fläche unter der Eingangsspannungskurve im Laufe der Zeit zusammenhängt.

Einschränkungen und Driftprobleme

Real Op Amp -Integratoren weichen aufgrund praktischer Unvollkommenheiten vom Ideal ab:

• DC -Drift: Kleine Eingangsversatzspannungen oder Vorspannungsströme können dazu führen, dass der Ausgang in Richtung der Stromversorgungsschienen driftet.

• Ausgangssättigung: Ohne DC -Pfad zu Masse kann der Ausgang schließlich sättigen, insbesondere für konstante oder langsam variierende Eingänge.

• Bandbreitenbeschränkungen: Ein begrenztes Gewinn-Bandbreitenprodukt (GBW) schränkt die Integration bei höheren Frequenzen ein.

• Rauschempfindlichkeit: Bei niedrigen Frequenzen können Rauschen und Offsets dominieren und das Ausgangssignal verzerren.

Entwerfen eines stabilen und praktischen Integrators

Um Einschränkungen zu überwinden, umfassen praktische Integratordesigns zusätzliche Komponenten, die die Stabilität und Leistung verbessern:

• Parallel Feedback Widerstand (RF): RF über den Rückkopplungskondensator platziert, setzt RF einen niederfrequenten Grenzwert und verhindert, dass die Ausgabe aufgrund akkumulierter DC-Offsets oder Eingangsspannungsströme driftet.

• Matchierte Widerstände: Die Verwendung von Widerständen gleichwertiger Eingänge bei beiden Eingängen hilft dabei, Spannungsfehler zu stornieren, die durch Vorspannungsströme eingeführt werden, wodurch die Symmetrie und Genauigkeit verbessert werden.

• Präzision OP -Verstärker: Durch die Auswahl von OP-Verstärkern mit geringer Eingangs-Offset-Spannung, niedrigem Vorspannungsstrom und Produkt mit hohem Gewinnbandbreiten wird die Integrationsgenauigkeit verbessert und die langfristige Drift minimiert.

• Eingabefilter: Ein kleiner Kondensator am Eingangs- oder RC-Tiefpass-Netzwerk trägt dazu bei, Hochfrequenzrauschen zu unterdrücken, den Integrator vor falschen Signalen oder Aliasing in gemischten Signalsystemen zu schützen.

Schaltungskomponenten und ihre Funktionen

Abbildung 2: Schlüsselkomponenten in einem OP -Verstärkerintegrator

Komponente	Rolle in der Schaltung
R₁ (Eingabe Widerstand)	Legt den Eingangsstrom fest und definiert die Zeitkonstante mit c
C (Feedback -Kondensator)	Geschäfte Gebühren;führt Integration durch Funktion
Rf (Paralleler Widerstand)	Begrenzt den niedrigen Frequenzgewinn und stabilisiert sich die Gleichstromausgabe
Betriebsverstärker	Verstärkt die Differentialeingabe zu Integration aktivieren

Jede Komponente trägt zur Festlegung des Frequenzgangs, der Genauigkeit und der Geräuschimmunität bei.

Typische Eingangswellenformantworten

OP -AMP -Integratoren erzeugen unterschiedliche Ausgangswellenformen basierend auf dem Eingangssignalart:

Eingabetyp	Ausgangsverhalten
DC/Schritt	Lineare Rampe (positive oder negative Steigung)
Quadratwelle	Dreieckswelle
Sinuswelle	Cosinuswelle (–90 ° Phasenverschiebung)
Impuls	Spannungsschritt oder Rampe

Diese Verhaltensweisen sind die Grundlage für die analoge Wellenformerzeugung, -modulation und für die Filterung.

Frequenzgang und Grenzfrequenz

Das Frequenzverhalten eines Integrators variiert über das Spektrum:

Frequenzbereich	Schaltungsverhalten
Niedrig (< fc)	Verhält sich wie ein invertierender Verstärker
Mitte (≈ Fc)	Fungiert als echter Integrator (–20 dB/Jahrzehnt)
Hoch (> GBW)	Die Leistung verschlechtert sich aufgrund von OP -Verstärkungsgrenzen

Die Cutoff -Frequenz wird definiert als:

$$F_C=\frac{1}{2\pi R_{F}C}$$

Auswählen des richtigen OP -Verstärkers zur Integration

Die Genauigkeit und Stabilität eines Op -Amp -Integrators beruht stark auf die Eigenschaften des ausgewählten Operationsverstärkers.Durch die Auswahl des richtigen Modells sorgt die minimale Drift, eine konsistente Leistung und die ordnungsgemäße Reaktion über den gewünschten Frequenzbereich.Priorisieren Sie die folgenden Funktionen:

• Spannung mit niedriger Eingangsversatz -Präzisions-OP-Verstärker mit minimalem Offset tragen dazu bei, die Drift zu verringern und die Genauigkeit der langfristigen Integrator zu verbessern.

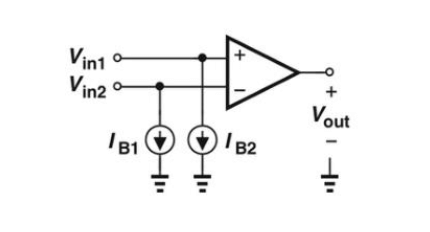

Abbildung 3: Strom mit geringer Eingangsvorspannung in der OP -AMP -Auswahl

• Strom mit niedriger Eingangssperrung -Niedrigere Vorspannungsströme minimieren Integrationsfehler, insbesondere bei hochwertigen Widerständen oder langjährigen Konstanten.

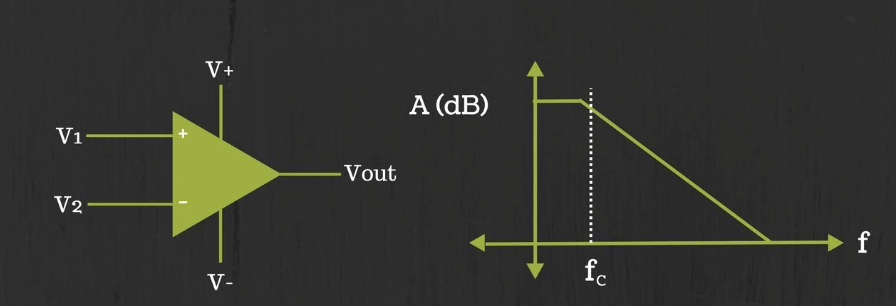

Abbildung 4: Op-Verstärker mit hoher Verstärkungsbandbreite für die schnelle Integration

• Produkt mit hohem Gewinnbänder (GBW) - Ein hoher GBW sorgt für einen genauen Betrieb bei höheren Signalfrequenzen und bewahrt die Integrationsneigung.

• CMOs oder JFET -Eingänge -Geeignet für Hochleistungsschaltungen und Anwendungen mit niedrigem Strom.

Anwendungen von OP -Verstärkerintegratoren

OP -AMP -Integratoren werden in zahlreichen analogen Elektronikanwendungen verwendet, da sie eine sofortige mathematische Integration von Eingangssignalen durchführen können.Ihre Funktionalität unterstützt sowohl ein grundlegendes Lernen als auch das fortschrittliche Schaltungsdesign in allen Branchen.Zu den wichtigsten Anwendungen gehören:

• Analoges Computer - Integratoren werden in analogen Computern verwendet, um Differentialgleichungen zu lösen.Dies ist besonders nützlich in Simulationssystemen, bei denen es sich um die Modellierung physikalischer Phänomene wie Bewegung, Wärme und elektrische Schaltungen ermöglicht.

• Wellenformgeneratoren - Sie helfen dabei, Rampen-, Sägezahn- und Dreieck -Wellenformen zu erzeugen, wenn sie mit Komponatoren und Schaltkreisen gepaart werden.Diese Wellenformen werden üblicherweise in Audio -Synthese, Signaltests und Modulationsschaltungen verwendet.

• PID -Controller -In Kontrollsystemen ist der Integrator für die Implementierung des "I" (integralen) Terms in einem proportionalen Integral-Derivativen Controller verantwortlich.Dieser Begriff hilft dabei, stationären Fehler zu beseitigen und die langfristige Genauigkeit in Systemen wie Motorantrieben und Temperaturregulierung zu verbessern.

• Verstärker berechnen - Integratoren werden in Schaltungen verwendet, die Signale von kapazitiven Sensoren wie piezoelektrischen Wandlern verarbeiten.Sie wandeln die akkumulierte Ladung in eine messbare Spannung um, wodurch sie in Anwendungen wie Vibrationssenkung und Drucküberwachung wertvoll sind.

• aktive Filter -OP-AMP-Integratoren sind grundlegend für die Gestaltung von aktiven Tiefpass- und Bandpassfiltern, die in Audioverarbeitung, Instrumentierung und Kommunikationssystemen bestimmte Signalfrequenzen formen oder extrahieren.

Integrator vs. Differenzierungsvergleich

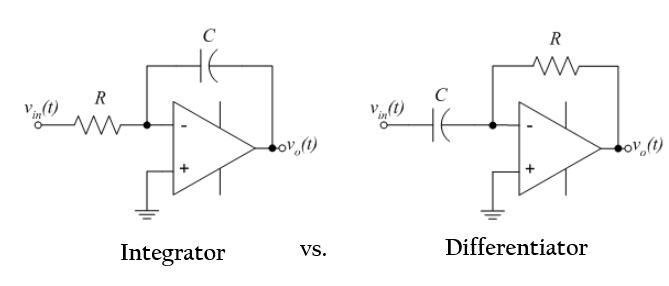

Abbildung 5: Vergleich des OP -AMP -Integrators vs Differenzierungsdifferenzierung

Besonderheit	Integrator	Unterscheidungsmerkmal
Funktion	Akkumuliert Eingaben im Laufe der Zeit	Erkennt die Rate der Eingangsänderung
Frequenzverhalten	Tiefpassfiltercharakteristik	Hochpassfiltercharakteristik
Stabilität	Stabiler	Empfindlich gegen Hochfrequenzrauschen
Anwendungsfälle	Glättung, Signalerzeugung	Kantenerkennung, Auslösen

Integratoren bieten eine bessere Geräuschimmunität und werden in Systemen bevorzugt, in denen die Ansammlung und Glättung von Signalen entscheidend sind.

Simulationstechniken für OP -AMP -Integratoren

Die Simulation eines OP -AMP -Integrators vor der physischen Implementierung ist ein nützlicher Schritt zur Gewährleistung der Stabilität, Leistung und Genauigkeit von Schaltkreisen.Simulationstools wie LTSPICE, Multisim, PSPICE und TINA-TI ermöglichen es Ihnen, das Verhalten zu visualisieren, die Komponentenauswahl zu optimieren und Probleme wie Drift-, Sättigungs- oder Bandbreitenbeschränkungen zu erkennen.

Hier sind wichtige Simulationsszenarien zu berücksichtigen:

• Schritteingangsantwort - Wenden Sie einen Stiefspannungseingang an und beobachten Sie die lineare Rampe am Ausgang.Dies überprüft das grundlegende Verhalten und die Zeitdomänenleistung des Integrators.

• Quadratwelleneingang - Testen Sie mit einer Quadratwelle, um eine Dreieckswelle am Ausgang zu erzeugen.Es bestätigt die Symmetrie, die Konsistenz und die richtige Phasenreaktion.

• Offset -Spannung und Driftanalyse - Führen Sie einen kleinen DC -Offset in das Eingangssignal ein und beobachten Sie den Ausgang im Laufe der Zeit.Dies zeigt den Einfluss der OP -AMP -Eingangs -Offset -Spannung und hilft zu ermitteln, ob zusätzliche Driftminderung (z. B. ein Widerstand parallel zum Kondensator) erforderlich ist.

• AC -Sweep / Frequenzgang - Führen Sie einen Frequenz -Sweep aus, um die Verstärkung gegen Frequenz zu analysieren.Dies hilft dabei, die Bandbreite des Integrators, die Integrationsneigung und die Übergänge in nicht ideales Verhalten zu identifizieren.

• Sättigungs- und Wiederherstellungsverhalten - Drücken Sie den Integrator in Sättigung, indem Sie die Eingangsgröße erhöhen.Beachten Sie, wie sich die Schaltung erholt, sobald der Eingang entfernt wird.Dies ist nützlich für Systeme, die hohen Signaltransienten oder DC -Fehlern ausgesetzt sind.

Abschluss

OP -AMP -Integratoren sind leistungsstarke Werkzeuge für die analoge Signalverarbeitung und bieten eine präzise Steuerung über die Wellenformformung, Integration und Filterung.Während ideale Integratoren ein vereinfachtes Modell aufweisen, erfordern die tatsächlichen Schaltkreise nachdenkliche Designoptionen, z.Wenn Sie Best Practices anwenden und gemeinsame Fallstricke vermeiden, können Sie das volle Potenzial von OP -AMP -Integratoren in Anwendungen nutzen, die von der Sensor -Schnittstelle über analoge Steuerungssysteme reichen.
