Leitfaden zu nicht polarisierten Kondensatoren: Funktion, Vergleich und Schaltungsgebrauch

Nicht polarisierte Kondensatoren sind grundlegende Komponenten in Wechselstromkreisen, Audiosystemen und Filteranwendungen, bei denen sich die Spannungsrichtung häufig ändert.Im Gegensatz zu ihren polarisierten Gegenstücken können diese Kondensatoren installiert werden, ohne sich über die terminale Ausrichtung zu sorgen, die eine größere Konstruktionsflexibilität und -zuverlässigkeit bieten.In diesem Artikel werden wir untersuchen, was nicht polarisierte Kondensatoren sind, wie sie funktionieren, wie sie ihre Schlüsseltypen und Eigenschaften haben.

Katalog

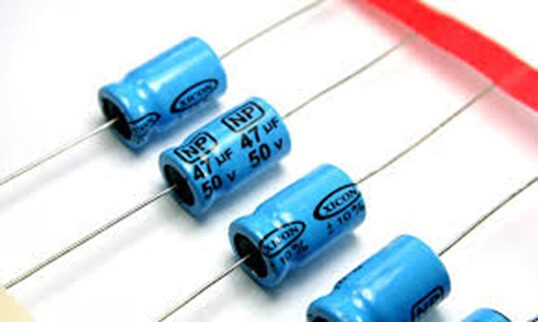

Abbildung 1. Nicht-polarisierte Kondensatoren

Was ist ein nicht polarisierter Kondensator?

Ein nicht polarisierter Kondensator, auch als bipolarer Kondensator bezeichnet, ist eine Art von Kondensator, der keine festen positiven oder negativen Klemmen hat.Auf diese Weise kann es in eine Richtung in einer Schaltung angeschlossen werden, sodass es ideal für Wechselstromsysteme (AC) -Systeme (Wechselstrom) ist, bei denen sich die Spannungspolarität häufig umkehrt.Seine symmetrische Struktur ermöglicht eine konsistente Leistung unabhängig von der Orientierung, im Gegensatz zu polarisierten Typen wie Elektrolytkondensatoren, die eine korrekte Polarität erfordern.

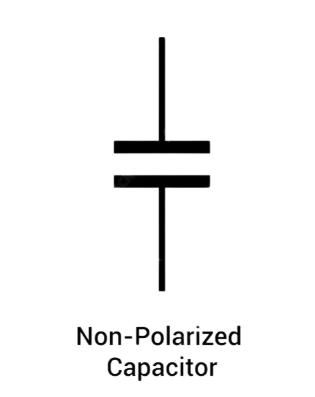

Abbildung 13. Nicht-polarisierter Kondensatorensymbol

Wie nicht polarisierte Kondensatoren funktionieren

Nicht polarisierte Kondensatoren speichern elektrische Energie zwischen zwei durch ein Dielektrikum getrennten leitenden Platten.Im Gegensatz zu polarisierten Typen haben sie keine feste positive oder negative Klemme, was sie ideal für Wechselstromkreise, Signalkopplung und Audiofilterung macht.

• Symmetrische Struktur: Das interne Design ist elektrisch symmetrisch, sodass die Spannung in beide Richtungen angewendet werden kann.

• Dielektrische Funktion: Das Dielektrikum bestimmt die Kapazität, die Breakdown -Spannung und die Temperaturstabilität.

• Wechselstromkompatibilität: In der Lage, den Wechselstrom zu bearbeiten, indem Verschiebungsstrom zu ermöglichen und gleichzeitig den Gleichstrom zu blockieren.

• Orientierung unabhängig: Kann aufgrund des nicht-polaren Designs ohne Bedenken für die terminale Richtung installiert werden.

Eigenschaften nicht-polarisierter Kondensatoren

Merkmal	Beschreibung	Einheiten
Kapazität	Lagerkapazität für elektrische Ladung	Faraden (f), typischerweise µF oder PF
Spannungsbewertung	Maximale Spannung der Kondensator kann sicher handhaben	Volt (v)
Toleranz	Akzeptable Abweichung vom Nominalen Kapazität	%
Temperaturstabilität	Änderung der Kapazität mit Temperatur	%/° C oder ppm/° C.
ESR (Serienwiderstand)	Interner Widerstand, der die Effizienz beeinflusst und Hitze	Ohm (ω)

Types of Non-Polarized Capacitors

Nicht polarisierte Kondensatoren sind in verschiedenen Typen erhältlich, wobei jeweils einzigartige elektrische Eigenschaften für bestimmte Anwendungen geeignet sind.Unten finden Sie die häufigsten Typen:

Abbildung 2. Keramikkondensatoren

• Keramikkondensatoren: Keramikkondensatoren gehören aufgrund ihrer kompakten Größe, ihrer niedrigen Kosten und ihrer hervorragenden Hochfrequenzleistung zu den am häufigsten verwendeten nicht polarisierten Typen.Sie verwenden ein keramisches dielektrisches Material und eignen sich ideal zur Entkopplung, Umgehung und HF -Signalfilterung in analogen und digitalen Schaltungen.Trotz ihrer geringen Größe können sie mittelschwere Spannungen verarbeiten und sind in einer Vielzahl von Kapazitätswerten erhältlich.

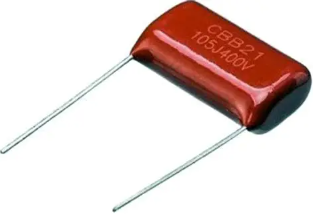

Abbildung 3. Filmkondensatoren

• Filmkondensatoren: Filmkondensatoren verwenden Plastikfilm als Dielektrikum und sind für ihre hervorragende Stabilität, niedrige ESR (Widerstand der Serien) und ihre lange Lebensdauer bekannt.Sie werden in der Regel in Anwendungen verwendet, die eine hohe Zuverlässigkeit erfordern, z. B. Netzteile, Motorantriebe und Audio -Crossover -Netzwerke.Zu den Varianten gehören Polyester-, Polypropylen- und Polystyrolfilme mit jeweils unterschiedlichen Leistungsmerkmalen hinsichtlich der Temperaturstabilität und des Frequenzgangs.

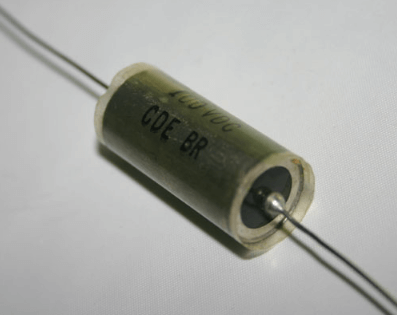

Abbildung 4. Papierkondensatoren

• Papierkondensatoren: Sobald sie in älteren elektronischen Geräten üblich sind, verwenden Papierkondensatoren ölimprägnierte oder gewachste Papier als Dielektrikum.Obwohl sie in der modernen Elektronik weitgehend veraltet waren, wurden sie in vintage Hochspannungsschaltungen für ihre Fähigkeit, große Anstoßen zu bewältigen, bevorzugt.Sie sind jetzt hauptsächlich in antiken Radios oder Restaurierungsprojekten vorhanden, die für ihren authentischen Klang und ihre Eigenschaften geschätzt werden.

Abbildung 5. Glimmerkondensatoren

• Glimmerkondensatoren: Glimmerkondensatoren verwenden natürliche oder synthetische Glimmer als Dielektrikum, das außergewöhnliche Stabilität und Genauigkeit bietet.Diese Kondensatoren werden typischerweise in Hochfrequenzanwendungen wie HF-Schaltungen, Oszillatoren und Sendern verwendet, bei denen enge Toleranzen und Tiefenkoeffizienten kritisch sind.Sie sind relativ teuer, aber sehr zuverlässig.

Anwendungen nicht-polarisierter Kondensatoren

Nicht polarisierte Kondensatoren sind sowohl in analogen als auch in digitalen Systemen nützlich, bei denen Wechselstromsignale, bidirektionale Ströme oder Polaritätsumkehrungen auftreten.Ihre Vielseitigkeit ermöglicht es ihnen, verschiedene Rollen bei der Filterung, Kopplung und Energiemanagement zu erfüllen.Im Folgenden finden Sie die wichtigsten Anwendungsbereiche:

Abbildung 6. Audiosystem

• Audiosysteme: In Audiogeräten helfen nicht polarisierte Kondensatoren die Klarheit und Leistung von Signal.Sie werden in den Lautsprecher -Crossover -Netzwerken häufig verwendet, um hohe, mittlere und niedrige Frequenzen zu trennen, bevor sie einzelne Fahrer erreichen.Diese Kondensatoren helfen dabei, Verzerrungen zu beseitigen, indem jeder Lautsprecher nur die Frequenzen verarbeitet, für die er ausgelegt ist.Sie sind auch in Tonkontrollen und Equalizer gefunden, bei denen sie die Frequenzreaktionen für eine bessere Schallbalance formen.

Abbildung 7. Wechselstrommotoren

• Wechselstrommotoren: Nicht-polarisierte Kondensatoren werden in einphasigen Wechselstrommotoren verwendet, hauptsächlich in Typen- oder Kondensatorstart-Typen, um Phasenverschiebung zu ermöglichen.Diese Phasenverschiebung erzeugt ein rotierendes Magnetfeld, das ein glatteres Start und Betrieb ermöglicht.Start- und Laufkondensatoren helfen dabei, die Vibration zu reduzieren, das Drehmoment zu verbessern und die Gesamteffizienz bei Geräten wie Deckenventilatoren, Kompressoren und Waschmaschinen zu erhöhen.

Abbildung 8. Signalfilterung

• Signalfilterung: Bei analogem und digitalen Elektronik spielen nicht polarisierte Kondensatoren eine wichtige Rolle bei der Ausstellung unerwünschter Rauschen und Hochfrequenzstörungen.Sie werden in Tiefpass-, Hochpass- und Bandpassfiltern verwendet, damit nur die gewünschten Frequenzbereiche durchlaufen werden können, während sie andere blockieren.

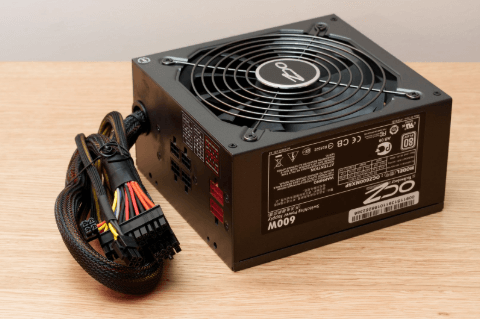

Abbildung 9. Stromversorgung

• Stromversorgungen: Nicht-polarisierte Kondensatoren tragen dazu bei, Spannungsschwankungen bei AC-to-DC-Netzteilen zu glätten, indem die Ripple reduziert und die DC-Ausgabe stabilisiert wird.Auf Eingabe oder Ausgabe von Gleichrichter und Regulatoren fungieren sie als Entkopplungs- oder Bypasskondensatoren, um eine konsistente Spannungsabgabe an empfindliche Komponenten wie Mikrocontroller und ICs zu gewährleisten.

Abbildung 10. Beleuchtung und Lüfter

• Beleuchtung und Lüfter: In Wechselstromantriebsbeleuchtungssystemen und Deckenventilatoren verbessern nicht polarisierte Kondensatoren die Energieeffizienz und die Zuverlässigkeit.Bei fluoreszierenden Lampenballasten helfen sie beispielsweise bei der Korrektur der Leistungsfaktor und reduzieren das Flackern.In Lüftermotoren tragen sie dazu bei, den reibungslosen Betrieb aufrechtzuerhalten, indem sie die Phasen ausbalancieren und die Wicklungen reduzieren, was zu einer längeren Lebensdauer der Geräte führt.

Abbildung 11. Timing -Schaltungen

• Timing-Schaltungen: Nicht-polarisierte Kondensatoren werden in RC-Timuiten (Widerstandskapazitoren) verwendet, bei denen sie helfen, Verzögerungsdauern und Oszillationsfrequenzen festzulegen.Diese Schaltungen werden in Uhren, blinkenden Lichtern, Pulsgeneratoren und Tongenerierungsmodulen häufig verwendet.Ihre Fähigkeit, im Laufe der Zeit vorhersehbar aufzuladen und zu entladen, macht sie ideal für Anwendungen, die konsistente Zeitintervalle erfordern.

Vergleich von nicht polarisierten und polarisierten Kondensatoren

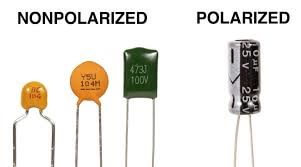

Abbildung 12. nicht polarisierte und polarisierte Kondensatoren

Besonderheit	Nicht polarisierter Kondensator	Polarisierter Kondensator
Polaritätsanforderung	Nicht erforderlich	Erforderlich
Aktueller Typ	AC und DC	Nur DC
Gemeinsame Typen	Keramik, Film, Mica	Elektrolyt, Tantal
Typische Verwendung	Audio, AC -Schaltungen, Filter	Energiespeicherung, Glättung
Spannungshandhabung	Mäßig	Höhere Spannung und Kapazität
Körperliche Größe	Im Allgemeinen größer	Kompakt für die gleiche Bewertung
Lebensdauer	Länger, stabiler	Kann schneller verschlechtern

Vor- und Nachteile nicht polarisierter Kondensatoren

Vorteile

• Verwendbar in AC- und DC -Schaltungen: Einer der wichtigsten Vorteile nicht-polarisierter Kondensatoren ist ihre Fähigkeit, sowohl mit Wechselstrom (AC) als auch mit Gleichstromsignalen (DC) zu funktionieren.Ihr bidirektionales Design ermöglicht es ihnen, Spannungsumkehrungen ohne Schadensrisiko zu bewältigen, wodurch sie in Anwendungen wie Audiosignalpfaden, Wechselstromkreisschaltungen und Crossover -Netzwerken besonders wertvoll sind.

• Keine Polaritätsbedenken während der Installation: Im Gegensatz zu polarisierten Kondensatoren (z. B. Elektrolyt oder Tantal) haben nicht polarisierte Typen keine markierten positiven oder negativen Klemmen.Dadurch wird das Risiko einer falschen Installation beseitigt, das Schaltungsdesign vereinfacht und die Zuverlässigkeit verbessert, insbesondere in komplexen oder räumlich begrenzten Layouts.

• Stabile Leistung über die Temperaturbereiche hinweg: Viele nicht-polarisierte Kondensatortypen, insbesondere Film- und Glimmerkondensatoren, weisen Tiefstemperaturkoeffizienten auf, um sicherzustellen, dass ihre Kapazität über einen breiten Betriebstemperaturbereich konsistent bleibt.Dies macht sie ideal für die Verwendung in Umgebungen, in denen Temperaturschwankungen die Leistung beeinflussen können.

Nachteile

• Größere physische Größe im Vergleich zu polarisierten Gegenstücken: Bei der gleichen Kapazität und der gleichen Spannungsbewertung sind nicht polarisierte Kondensatoren im Allgemeinen sperriger als polarisierte Typen wie Elektrolytkondensatoren.Dies kann ein einschränkender Faktor für kompakte elektronische Designs oder Handheld -Geräte sein, in denen der Board -Raum eine Prämie ist.

• niedrigere Energiedichte: Nicht-polarisierte Kondensatoren haben im Vergleich zu polarisierten Typen, insbesondere Aluminiumelektrolytik, ein Verhältnis von niedrigerer Kapazität zu Volumen.Dies bedeutet, dass sie nicht ideal für die Energiespeicherung in Hochkapazitätsanwendungen wie die Stromversorgungsfilterung für große Lasten sind.

• Begrenzte Verfügbarkeit bei hohen Kapazitätswerten: Die meisten nicht-polarisierten Kondensatoren sind in Kapazitätswerten unter 100 µF erhältlich, wodurch sie für Anwendungen weniger geeignet sind, bei denen große Energiereservoire erforderlich sind, wie z.

• Leistungsverluste bei sehr hohen Frequenzen: Bestimmte nicht polarisierte Kondensatoren, insbesondere solche mit Plastikfilm Dielektrik, darf ausstellen höherer äquivalenter Serienwiderstand (ESR) Und parasitäre Induktivität bei sehr hohen Frequenzen.Dies kann zu einer Leistungsverschlechterung bei HF und zu schnellem Umsatz digitalen Schaltkreisen führen, sofern nicht sorgfältig ausgewählt wird.

Ladeverhalten und Rolle in der Schaltungsstabilität

Wenn eine Spannung über einen nicht polarisierten Kondensator aufgetragen wird, beginnt sie aufzuladen, indem sie Elektronen auf einer Platte ansammelt und gleichzeitig von der anderen abfällt.Dies erzeugt ein elektrisches Feld über dem Dielektrikum, sodass der Kondensator Energie speichern kann, ohne dass Strom kontinuierlich durch die Schaltung fließt.Die gespeicherte Ladung wird durch die Gleichung angegeben:

Q = c × v

Wo:

Q = Ladung in Coulombs

C = Kapazität in Faraden

V = Spannung über die Kondensatorplatten

Im Gegensatz zu polarisierten Kondensatoren können nicht polarisierte Typen Spannungsumkehrungen ohne Beschädigung umgehen, was sie ideal für Wechselstromanwendungen macht, bei denen sich die Polarität ständig ändert.Während des Ladens und Entladens wird die Energie in Phase mit dem wechselnden Signal absorbiert und freigesetzt, wodurch die Systemleistung verbessert wird.

Wie identifiziere ich einen nicht polarisierten Kondensator?

Symmetrische Leitkonfiguration

Die meisten nicht polarisierten Kondensatoren haben eine symmetrische Konstruktion, was bedeutet, dass ihre Leads (Terminals) identisch aussehen.

• Radiale Leitungen: Beide Leads verlassen sich von derselben Körperseite, die in den Kondensatoren von Film- und Keramikscheiben häufig vorkommt.

• Axiale Leads: Einige Modelle (wie Film- oder Glimmerkondensatoren) haben Leads an den entgegengesetzten Enden, zeigen aber immer noch keine Polaritätsmarkierungen.

Gemeinsame Formen und Stile

Nicht polarisierte Kondensatoren gibt es in einer Vielzahl von physikalischen Formen, abhängig von ihrem dielektrischen Material:

• Scheibenform (Keramikkondensatoren): Kleine, runde, flache Scheiben mit radialen Leitungen.

• Box-Typ (Filmkondensatoren): Rechteckige oder quadratische Kunststoffkörper, häufig größer, in höheren Spannungs- oder Präzisionsanwendungen verwendet.

• Oval oder rechteckig (Glimmer und Kunststofffilm): Mit klarem oder farbigem Harz eingekapselt, manchmal mit Kapazitäts- und Spannungsdaten gekennzeichnet.

• SMD-Kondensatoren (Oberflächenmontagevorrichtung): Typischerweise rechteckige Chips ohne Polaritätsmarkierungen;Wird in modernen kompakten Elektronik verwendet.

• Gedruckte Informationen ohne Polaritätsindikatoren: Suchen Sie nach gedruckten Werten wie „104“ (100 NF), Spannungsbewertungen oder Toleranzcodes ohne Polaritätszeichen.Dies bestätigt weiter, dass der Kondensator nicht polarisiert ist.

• Materialien und Anwendungshinweise: Kondensatoren aus Keramik, Polyesterfilm, Polypropylen, Glimmer oder Kunststofffilm werden typischerweise nicht polarisiert.Ihre Verwendung in Wechselstrom-, RF- und Audioanwendungen deutet auch auf eine unpolare Natur hin.

Sicherheitsüberlegungen bei der Verwendung nicht polarisierter Kondensatoren

• Spannungs -Kopffreiheit: Wählen Sie immer einen Kondensator mit a Spannungswert mindestens 25–50% höher als die maximale Spannung in der Schaltung.Dieser Kopfzimmer verhindert den Dielektrikum und verlängert die Lebensdauer des Kondensators, insbesondere in Schaltungen mit Spannungsspitzen oder -staus.Beispielsweise wäre in einer 100-V-AC-Anwendung ein mit 250 V bewertetes Filmkondensator sicherer und zuverlässiger.

• Sicheres Handling und Entladung: Stellen Sie vor dem Umgang, Testen oder Ersetzen eines Kondensators sicher, dass er vollständig entladen ist.Selbst nicht polarisierte Kondensatoren können Ladung beibehalten, die das Risiko eines Elektroschocks darstellen oder andere Komponenten beschädigen.Verwenden Sie einen Entladungswiderstand oder ein isoliertes Werkzeug, um gespeicherte Energie sicher freizusetzen, und bestätigen Sie danach immer mit einem Multimeter.

• Entflammbarkeitsbewertung für AC -Anwendungen: Wählen Sie für die Verwendung in Wechselstromkennzahlen oder in energiereicher Umgebungen flammretardante Typen wie X2-Bewertungs-Filmkondensatoren aus.Diese sind so konzipiert, dass sie sich selbst austauchen, wenn sie beschädigt werden, und gegen die Zündung unter Surge- oder Überspannungsbedingungen zu widerstehen, wodurch das Brandgefahr minimiert wird.

• Umweltschutz: Nicht polarisierte Kondensatoren, insbesondere Papier oder einige Filmtypen, können anfällig für die Feuchtigkeitsabsorption sein, die den Isolationswiderstand beeinträchtigt und den Leckstrom erhöht.Schützen Sie sie, indem Sie konforme Beschichtung oder Gehäuse in feuchten Umgebungen verwenden.Vermeiden Sie mechanische Spannung oder Vibration, die Bleiermüdung oder interne Ablösung verursachen kann.

• ordnungsgemäße Entsorgung: NIEMALS verbrennen oder zerkleinern Giftige Dämpfe oder explodieren unter Hitze.Folgen Sie immer Lokale E-Waste-Entsorgungsbestimmungeninsbesondere für Kondensatoren, die Flammschutzmittel oder Materialien auf Plastikbasis enthalten können.Verwenden Sie zertifizierte Recycling- oder Take-Back-Programme, sofern verfügbar.

Abschluss

Nicht polarisierte Kondensatoren werden verwendet, um die Signalintegrität zu gewährleisten, die Stromversorgung zu verbessern und die Stabilität in verschiedenen Wechselstrom- und bidirektionalen Stromanwendungen aufrechtzuerhalten.Ihr orientierungsfreies Design, die Toleranz und die konsistente Leistung sind sie für Audio-, Motorkontroll- und Stromversorgungsschaltungen erforderlich.Wenn Sie ihre Typen, Verwendungsrichtlinien und Sicherheitsüberlegungen verstehen, können Sie den richtigen nicht polarisierten Kondensator auswählen, um die Zuverlässigkeit und Leistung in Ihren elektronischen Designs zu maximieren.

Häufig gestellte Fragen [FAQ]

1. Kann ich einen polarisierten Kondensator durch einen nicht polarisierten ersetzen?

Nicht immer.Sie können einen polarisierten Kondensator nur durch einen nicht polarisierten ersetzen, wenn die Anwendung keine hohe Kapazität erfordert oder wenn die Polarität nicht kritisch ist, z. B. in AC-Signalpfaden.Bleiben Sie bei der Stromversorgungsfilterung bei polarisierten Typen, sofern das Design nichts anderes zulässt.

2. Was passiert, wenn Sie einen polarisierten Kondensator umgekehrt installieren?

Wenn Sie einen polarisierten Kondensator rückwärts installieren, können Sie ihn überhitzen, auslaufen oder sogar explodieren.Nicht polarisierte Kondensatoren beseitigen dieses Risiko, indem sie den bidirektionalen Stromfluss unterstützen, was sie für Schaltkreise mit Spannungsumkehr sicherer macht.

3. Warum werden nicht polarisierte Kondensatoren in Sprecher-Crossovers verwendet?

Sie sind ideal für Lautsprecherkreuzungen, da sie ohne Verzerrung mit AC -Audiosignalen umgehen, eine stabile Kapazität im Laufe der Zeit aufrechterhalten und keine Richtungsbeschränkungen auferlegen, um eine genaue Frequenzfilterung für eine bessere Schalltrennung zu gewährleisten.

4.. Entschuldigen sich nicht polarisierte Kondensatoren im Laufe der Zeit?

Ja, wie alle Kondensatoren altern sie aufgrund von Wärmespannung, Spannungsschwankungen oder Luftfeuchtigkeit.Hochwertige Film- und Glimmertypen verschlechtern sich jedoch viel langsamer als die Elektrolytik und bieten eine höhere langfristige Zuverlässigkeit.

5. Sind nicht polarisierte Kondensatoren für AC-Schaltungen besser?

Ja.Ihre Funktionsfähigkeit, unabhängig von der Polarität, macht sie ideal für Wechselstromkreise, in denen die Spannung die Richtung umkehrt.Sie werden üblicherweise in Motorstartschaltkreisen, Wechselstromleitungsfiltern und Audio -Kopplungsanwendungen verwendet.
