7408 Die Vielseitigkeit integrierter Schaltungen

  • 2024/05/29
  • 24
Der 7408 Integrated Circuit (IC) ist für die digitale Elektronik von wesentlicher Bedeutung und enthält vier unabhängige zwei Eingänge und Tore.Jedes Gate liefert eine eigene Ausgabe, die verschiedene logische Operationen ermöglicht.Diese Vielseitigkeit ist sowohl für Ingenieure als auch für Hobbyisten von Vorteil, was sie für den Bau einfacher boolescher Funktionen und komplexen Logikkreise geeignet macht.Der 7408 -IC wird in Bildungs- und Berufsumgebungen weit verbreitet und vereinfacht die Entwicklung digitaler Systeme und sorgt für effiziente Schaltkreise mit minimalem Aufwand ideal.Die und Gates im IC fungieren als grundlegende Bausteine ​​für fortschrittlichere Designs.Die Zuverlässigkeit des IC, die Benutzerfreundlichkeit und die Kompatibilität mit anderen Komponenten erhöhen ihre Attraktivität und führen zu einer weit verbreiteten Einführung.Der 7408 IC unterstützt auch schnelle Prototypen, wobei die schnelle Montage und das Testen von Schaltungen ermöglicht werden, wodurch die Innovation in der elektronischen Entwicklung beschleunigt wird.

Katalog

1. Grundlagen und praktische Verwendungen von 7408 integrierter Schaltung
2. Kernattribute des 7408 IC
3. 7408 IC -Pin -Diagramm
4. Technische Spezifikationen des 7408 IC
5. verschiedene Anwendungen des 7408 IC
6. Schlussfolgerung

The 7408 Integrated Circuit

Abbildung 1: Die 7408 integrierte Schaltung

Grundlagen und praktische Verwendungen von 7408 integrierter Schaltung

Der 7408 Integrated Circuit (IC) ist in der digitalen Elektronik sehr wichtig, um grundlegende Logik -Gates und komplexe digitale Systeme zu erstellen.Dieses IC enthält vier unabhängige Zwei-Eingänge und Gates mit jeweils unterschiedlichen Ausgangsanschlüssen.Seine Vielseitigkeit macht es für Ingenieure und Hobbyisten gleichermaßen wertvoll, eine Reihe digitaler Schaltkreise zu bauen, von einfachen Booleschen Funktionen bis hin zu komplexen Logikoperationen.

Ein wesentlicher Vorteil des 7408 IC ist die Fähigkeit, das Design und die Implementierung digitaler Systeme zu vereinfachen.Designer verwenden die und die Gates in diesem IC, um die für komplexeren digitalen Schaltkreise erforderlichen Logikvorgänge einfach zu entwickeln.Die Zuverlässigkeit und Benutzerfreundlichkeit des 7408 IC ist ideal, um leistungsstarke digitale Systeme mit minimalem Aufwand zu schaffen.Es hilft, grundlegende Logikfunktionen zu bilden und beschleunigt die Entwicklung fortschrittlicher Schaltungen, was zu seiner weit verbreiteten Einführung führt.

Der 7408 IC eignet sich für eine Vielzahl von Szenarien, von Bildungsprojekten bis hin zu komplexen technischen Aufgaben.In einem Bildungsumfeld ist es eine hervorragende Lehrhilfe, die den Schülern hilft, digitales Logikdesign durch praktische Experimente zu verstehen.Das einfache Design und die klare Funktionalität ermöglichen es den Lernenden, die Booleschen Algebra- und Logikgate -Operationen effektiv zu meistern.In professionellen Umgebungen wird der 7408 IC verwendet, um digitale Geräte wie Computerhardware, Kommunikationssysteme und Steuerungsmechanismen zu entwickeln.

Die nahtlose Schnittstelle des IC mit anderen Komponenten verbessert die Vielseitigkeit.In Verbindung mit anderen ICs und elektronischen Komponenten kann der 7408 -IC komplexe digitale Systeme erstellen, die eine Vielzahl von Funktionen ausführen.Beispielsweise kann es in größere Schaltungen integriert werden, um spezifische logische Vorgänge durchzuführen, die vom umfassenden System erforderlich sind.Die Kompatibilität mit anderen Komponenten unterstreicht die Rolle des IC bei der Entwicklung multifunktionaler digitaler Geräte.

Die Implementierung des 7408 IC in einer realen Anwendung umfasst mehrere Schritte:

Orientierung und Platzierung: Stellen Sie das IC ordnungsgemäß auf ein Brotbrett oder eine Leiterplatte und stellen Sie sicher, dass alle Stifte mit Strom-, Masse- und anderen Schaltungselementen verbunden sind.

Komponentenverbindungen: Schließen Sie jedes und GATE innerhalb des IC an andere Komponenten wie Schalter oder Sensoren an, um bestimmte logische Operationen auszuführen.

Überprüfung: Verwenden Sie ein Oszilloskop oder einen Logikanalysator, um zu überprüfen, ob der Gate -Schaltkreis korrekt arbeitet und die Verbindungen nach Bedarf einstellt, um die gewünschte Logikfunktion zu erreichen.

Dieser Schritt-für-Schritt-Ansatz gewährleistet Präzision und Zuverlässigkeit im Digital Circuit Design.

Ein wesentlicher Vorteil des 7408 IC besteht darin, dass es das schnelle Prototyping digitaler Schaltungen erleichtert.Ingenieure und Designer können dieses IC verwenden, um ihre Ideen schnell zu montieren und zu testen, um eine schnelle Iteration und Verbesserung zu ermöglichen.Diese Fähigkeit ist besonders wertvoll bei der Entwicklung innovativer elektronischer Lösungen, bei denen Zeit und Effizienz eine Prämie sind.Durch die Verwendung des 7408 IC können Designer den Entwicklungsprozess beschleunigen und ihre Konzepte schneller zum Leben erwecken.

Der 7408 IC ist eine grundlegende Komponente der digitalen Elektronik.Seine Einfachheit, Zuverlässigkeit und Vielseitigkeit machen es zu einer Top -Wahl, um grundlegende bis fortschrittliche Logikkreise zu erstellen.Unabhängig davon, ob es in einem Bildungsumfeld verwendet wird, um Logikdesign -Grundlagen oder in einem professionellen Umfeld zur Entwicklung komplexer digitaler Systeme zu unterrichten, bietet der 7408 IC einen beispiellosen Komfort und Leistung.Seine Fähigkeit, sich in andere Komponenten zu integrieren und eine schnelle Prototyping zu erleichtern, verfestigt seine Position als Eckpfeiler des modernen Digital Circuit -Designs.

Kernattribute des 7408 IC

Der 7408 Integrated Circuit (IC) wird für seine Anpassungsfähigkeit und Zuverlässigkeit gefeiert, wodurch es eine Top -Wahl für eine Vielzahl digitaler Logikanwendungen ist.Es ist besonders bemerkenswert für seine nahtlose Kompatibilität mit dem TTL-System (Transistor-Transistor Logic).Diese Kompatibilität stellt sicher, dass das 7408 IC mühelos in eine Vielzahl anderer digitaler Komponenten integriert werden kann, was es sowohl in akademischen als auch in professionellen elektronischen Designumgebungen zu einem wesentlichen Element macht.Eine einfache Integration in das TTL -System verbessert seine Nützlichkeit in einer Vielzahl von Projekten erheblich, von einfachen Bildungskits bis hin zu komplexen Industriekreisen.

Ein wichtiges Merkmal des 7408 IC ist der geringe Stromverbrauch, der in energieeffizienten Anwendungen besonders vorteilhaft ist.Dieser geringe Stromverbrauch erweitert nicht nur die Lebensdauer batteriebetriebener Geräte, sondern hilft auch, die Gesamtenergiekosten zu senken.Trotz seiner hohen Effizienz fährt der 7408 IC keine Kompromisse bei der Leistung ein und bietet Hochgeschwindigkeitsschaltfunktionen, die für zeitgenössische digitale Schaltkreise, die schnelle Reaktionszeiten erfordern, unerlässlich sind.Dieses Gleichgewicht zwischen geringem Stromverbrauch und hoher Leistung macht den 7408 IC zu einer idealen Wahl für viele Designer, die Effizienz und Geschwindigkeit suchen.

Der 7408 IC verfügt außerdem über eine hohe Rauschimmunität, was es in Umgebungen mit schwerwiegenden elektronischen Störungen sehr zuverlässig macht.Eine hohe Rauschimmunität sorgt selbst für den stabilen Betrieb auch bei Vorhandensein von elektromagnetischen Interferenzen (EMI), die in Industrie- und Kommunikationsanwendungen vorherrschen.Diese Zuverlässigkeit wird durch die niedrigen Geräuschpegel des IC weiter verbessert, was dazu beiträgt, die Signalintegrität aufrechtzuerhalten und Fehler in digitalen Kommunikationssystemen zu minimieren.Zusammen verbessern diese Merkmale die Zuverlässigkeit des 7408 IC unter herausfordernden Betriebsbedingungen.

Ein weiterer wichtiger Aspekt des 7408 IC ist sein Überlastschutz.Dieses Merkmal schützt den IC und den gesamten Schaltkreis vor Schäden, die durch übermäßiges Strom oder Spannung verursacht werden, wodurch die Haltbarkeit und Lebensdauer des elektronischen Geräts erhöht wird.Dieser Schutz ist besonders vorteilhaft in Anwendungen, bei denen der IC schwankenden Lasten und elektrischen Spannungen ausgesetzt ist.Die Einbeziehung des Überlastschutzes spiegelt das robuste Design des 7408 IC wider und sorgt dafür, dass die anspruchsvollen Betriebsumgebungen standhalten.

Das 7408-IC ist mit 8 Eingangslinien und 4 Ausgangsleitungen konfiguriert, wobei vier 2-Eingänge und Gates bildet.Diese Anordnung ermöglicht ein flexibles Logik -Gate -Design, sodass eine Vielzahl von logischen Vorgängen innerhalb eines kompakten Formfaktors implementiert werden kann.Jeder und Gate arbeitet unabhängig voneinander und bietet Designer die Vielseitigkeit, komplexe Logikfunktionen zu erstellen, ohne dass mehrere ICs erforderlich sind.Diese Konfiguration ist besonders nützlich, um den Raum und die Effizienz bei elektronischen Schaltungskonstruktionen zu optimieren.

Der 7408 IC arbeitet mit einer Standardspannung von 5 V, was perfekt zu den meisten TTL -Systemen passt und eine einfache Integration und eine konsistente Leistung über die Anwendungen hinweg ermöglicht.Das IC unterstützt einen Ausgangsstrom von 0,4 mA und einen Eingangsstrom von 40UA, wodurch der Stromverbrauch mit angemessener Antriebsfähigkeit für typische digitale Lasten ausgeglichen wird.Der Ausgangsspannungsbereich beträgt 0,8 V bis 4,2 V, um zuverlässige Signalpegel für effektive digitale Logikoperationen zu gewährleisten.Diese elektrischen Eigenschaften machen den 7408 IC eine vielseitige Komponente in einer Vielzahl elektronischer Konstruktionen.

Die Temperaturanpassungsfähigkeit des 7408 IC ist ein weiteres bemerkenswertes Merkmal mit einem Betriebsbereich von -55 ° C bis 125 ° C.Dieser weite Temperaturbereich sorgt dafür, dass der IC in einer Vielzahl von Umgebungsbedingungen effektiv funktionieren kann, von extrem kalt bis extrem heiß.Diese Anpassungsfähigkeit macht den 7408 IC für harte industrielle Umgebungen sowie für Unterhaltungselektronik geeignet, die möglicherweise unterschiedlichen Klimazonen ausgesetzt sein können.Die Fähigkeit, über einen weiten Temperaturbereich zuverlässig zu arbeiten, unterstreicht die Robustheit des 7408 IC.

Das 7408 IC hat eine maximale Ausbreitungsverzögerungszeit von 8,7 ns, wodurch es für Anwendungen geeignet ist, die eine schnelle Datenverarbeitung und schnelle logische Entscheidungen erfordern.Kurze Ausbreitungsverzögerungen stellen sicher, dass Signale mit minimaler Verzögerung übertragen und verarbeitet werden, was für Hochgeschwindigkeits-Computing- und Echtzeitsysteme erforderlich ist.

7408 IC -Pin -Diagramm

Der 7408 Integrated Circuit (IC) ist ein grundlegender Bestandteil der digitalen Elektronik und wird für seine Flexibilität beim Aufbau von Logikgattern und komplexen digitalen Systemen hoch angesehen.Es verfügt über 14 Stifte, jeweils eine andere Funktion, um Logik -Gates, Eingänge und Ausgänge zu implementieren.Ein gründliches Verständnis des 7408 -Pin -Diagramms unterstützt die effektive Verwendung dieses Geräts in jeder Anwendung.Die Vertrautheit mit dem Pinout hilft bei der korrekten und sicheren Verwendung, wodurch Fehler im Schaltungskonstruktion minimiert werden und den ordnungsgemäßen Betrieb gewährleistet werden.

Pin Diagram, Circuit Design, and Data Sheet

Abbildung 2: Pin -Diagramm, Schaltungsdesign und Datenblatt

Pin 1 und Pin 2

Die Stifte 1 und 2 sind die Eingangsstifte des ersten und des Gate innerhalb des IC.Wenn beide Eingänge ein hohes Signal (Logik 1) empfangen, ist der Ausgang an Pin 3 ebenfalls hoch (Logik 1).Dieser grundlegende Logikbetrieb bildet die Grundlage komplexerer digitaler Systeme.Ingenieure müssen sicherstellen, dass diese Stifte saubere und stabile Signale erhalten, um fehlerhafte Ausgänge zu vermeiden.Zum Beispiel können diese Stifte bei der Gestaltung eines digitalen Zähler- oder Zeitkreislaufs mit den Ausgängen anderer Logik-Gates oder Flip-Flops angeschlossen werden, um spezifische Zeitfunktionen auszuführen.

Stifte 4 und 5

Die Stifte 4 und 5 dienen als Eingangsstifte des zweiten und des Gate, und Pin 6 liefert den Ausgang.Wie beim ersten und Gate müssen beide Eingänge hoch sein, damit der Ausgang hoch ist.Dieses einheitliche Verhalten zwischen Gates vereinfacht den Design- und Debugging -Prozess und ermöglicht es den Ingenieuren, logische Gate -Operationen konsistent zu replizieren.In realen Anwendungen können diese Stifte mit verschiedenen Sensoren oder Schalter in einem Automatisierungssystem angeschlossen werden, um sicherzustellen, dass eine bestimmte Aktion, z. B. einen Motor oder Alarm, nur ausgelöst wird, wenn beide Bedingungen erfüllt sind.

Stifte 9 und 10

Die Stifte 9 und 10 sind die Eingangsstifte des dritten und des Gate, und Pin 8 dient als Ausgabe.Die konsistente Pinout- und Logikfunktionalität zwischen den Gates erleichtert das komplexe Schaltungsdesign, indem er vorhersehbarer und gleichmäßiger Betrieb liefert.Diese Konsistenz vereinfacht die Integration von ICs in größere Systeme und verringert die Komplexität der Fehlerbehebung und Optimierung von Schaltkreisen.In einem Kommunikationssystem können diese Stifte beispielsweise als Teil einer Signalkonditionierungsschaltung verwendet werden, um sicherzustellen, dass nur gültige Signale weiter verarbeitet werden.

Pin 12 und Pin 13

Die Stifte 12 und 13 sind die Eingangsstifte des vierten und des Gate, wobei Pin 11 den Ausgang liefert.Beide Eingänge müssen hoch sein, damit der Ausgang hoch ist.Dieses konsistente logische Verhalten ermöglicht die einfache Erweiterung der digitalen Funktionalität innerhalb des Stromkreises und ermöglicht die Integration von Gates, ohne die grundlegenden Designprinzipien zu ändern.In einem realen Szenario können diese Stifte in Sicherheitssystemen verwendet werden, in denen mehrere Bedingungen erfüllt werden müssen, bevor der Sicherheitsmechanismus aktiviert wird, um den vollen Schutz zu gewährleisten.

Pin 7

Pin 7 ist der Erdungsstift, der den Schaltkreis vervollständigt und den stabilen Betrieb des IC sicherstellt.Die ordnungsgemäße Erdung verhindert Schwankungen der IC -Leistung und vermeidet potenzielle Schäden.Dieser Stift sollte mit der Bodenebene der Leiterplatte angeschlossen werden, um eine stabile und rauschfreie Bodenreferenz für alle Signale bereitzustellen.

Pin 14

Pin 14 ist der Leistungsstift und ist in der Regel mit der +5 -V -Netzteil in TTL -Anwendungen verbunden.Bereitstellung der richtigen Spannung für diesen Pin hilft im Betrieb des IC.Eine unzureichende Leistung kann dazu führen, dass das IC eine Fehlfunktion oder fehlschlägt.Sicherstellen, dass eine stabile und ordnungsgemäße Spannungsversorgung die Zuverlässigkeit und Lebensdauer des IC beibehält.Es wird empfohlen, einen Entkopplungskondensator in der Nähe dieses Stifts zu verwenden, um alle Geräusche in der Stromversorgung herauszufiltern und einen stabilen Betrieb sicherzustellen.

Technische Spezifikationen des 7408 IC

Der 7408 Integrated Circuit (IC) wird aufgrund seiner Zuverlässigkeit und Vielseitigkeit häufig in der digitalen Elektronik verwendet.Das Ergreifen seiner Spezifikationen ist der Schlüssel zur optimalen Verwendung in verschiedenen Schaltungen.Diese detaillierte Analyse deckt die Funktionen und Betriebsparameter von 7408 IC ab und bietet ein klares Verständnis der technischen Spezifikationen.

Der 7408 IC arbeitet aus einer Standard-5-V-Versorgungsspannung (VCC), die für Transistor-Transistor-Logik-Systeme (TTL) typisch ist.Dies gewährleistet die Kompatibilität mit vielen digitalen Komponenten, vereinfacht die Integration und verbessert die Systemstabilität.Um eine stabile Leistung aufrechtzuerhalten und Fehlfunktionen zu verhindern, ist es wichtig, eine konsistente 5 -V -Versorgung zu gewährleisten.Die ordnungsgemäße Spannungsregelung und die Verwendung von Entkopplungskondensatoren helfen dabei, die Stromversorgungsgeräusche herauszufiltern, um den reibungslosen Betrieb zu gewährleisten.

Das IC bietet einen Ausgangsstrom von 0,4 mA, der ausreicht, um digitale Standardlasten wie andere Logik -Gates oder LEDs voranzutreiben.Wenn ein höherer Strom benötigt wird, kann eine Amplifikation erforderlich sein.Designer müssen sicherstellen, dass der gesamte gezogene Strom die IC -Grenzen nicht überschreitet, um Überhitzung und Beschädigung zu verhindern.Die Leistungsdissipation ist wichtig, wenn mehrere Gates innerhalb des IC gleichzeitig aktiv sind, da übermäßige Leistung zu thermischen Problemen führen kann.

Der Eingangsstrom für den 7408 IC beträgt 40UA.Diese geringe Stromauslosung verbessert die Effizienz und verringert den Gesamtverbrauch.Niedriger Eingangsstrom minimiert auch die Last auf den vorhergehenden Stadien in der Schaltung und verbessert die Leistung und die Signalintegrität.Diese Effizienz ist besonders vorteilhaft in batteriebetriebenen Anwendungen.Durch die Gewährleistung der Eingangssignale im angegebenen Bereich hilft die Integrität logischer Operationen und die Gesamtkreisfunktionalität.

Der Ausgangsspannungsbereich beträgt 0,8 V (niedrig) bis 4,2 V (hoch), was mit den TTL -Logikniveaus übereinstimmt.Dies stellt sicher, dass das Signal durch nachfolgende Stadien in der Schaltung korrekt interpretiert wird.Niedrige Ausgangsspannungen in der Nähe von 0 V werden als Logik 0 gelesen, während hohe Ausgangsspannungen in der Nähe der Versorgungsspannung (5 V) als Logik interpretiert werden.Das ordnungsgemäße Lastmanagement hilft, diese Spannungsniveaus über die verschiedenen Komponenten hinweg aufrechtzuerhalten.

Der 7408 IC arbeitet innerhalb eines Temperaturbereichs von -55 ° C bis 125 ° C.Dieser breite Bereich ermöglicht es dem IC, unter verschiedenen Umgebungsbedingungen zu funktionieren, von extrem kalt bis hohe Hitze.Diese Resilienz macht es für harte industrielle Umgebungen und Unterhaltungselektronik geeignet, die verschiedenen Klimazonen ausgesetzt sind.Die Aufrechterhaltung des Betriebs innerhalb dieses Temperaturbereichs sorgt für eine konsistente Leistung und Langlebigkeit.Designer sollten thermische Managementlösungen wie Kühlkörper oder angemessene Luftströme in Betracht ziehen, um das IC in sicheren Betriebstemperaturen zu halten.

Die maximale Ausbreitungsverzögerungszeit für das 7408 IC beträgt 8,7 ns.Dies zeigt die Zeit an, die ein Eingangssignal benötigt, um sich durch das IC ausbreiten und einen Ausgang zu erzeugen.Eine kurze Ausbreitungsverzögerung ist für Hochgeschwindigkeits-Digitalkreise vorteilhaft, um sicherzustellen, dass die Signale schnell verarbeitet werden.Diese schnelle Reaktionszeit ist ideal für Anwendungen, die eine schnelle Datenverarbeitung und Echtzeitvorgänge erfordern.Designer sollten diese Verzögerung des Timings berücksichtigen, um die Synchronität und den ordnungsgemäßen Betrieb zu gewährleisten.

Die Leistungsdissipation im 7408 IC muss geleitet werden, um eine Überhitzung zu verhindern und einen zuverlässigen Betrieb zu gewährleisten.Es können ordnungsgemäße Wärmemanagementpraktiken wie angemessene Belüftung und Wärmeunterbrechung implementiert werden.Designer müssen die Gesamtleistung auf der Grundlage der Anzahl der aktiven Tore und ihrer Schaltfrequenz berechnen, um eine effektive Kühlstrategie anzuwenden.Das ordnungsgemäße Layout und Abstand auf der Leiterplatte tragen auch dazu bei, die Wärme effektiv zu lösen.

Eine hohe Rauschenimmunität ist ein signifikantes Merkmal des 7408 IC, sodass sie in Umgebungen mit erheblichen elektromagnetischen Interferenzen (EMI) zuverlässig funktionieren kann.Diese Robustheit ist in Industrie- und Kommunikationsanwendungen wertvoll, bei denen Rauschen die Signalintegrität beeinflussen kann.Die ordnungsgemäße Erdung und die Verwendung von Entkopplungskondensatoren können die IC -Geräuschimmunität weiter verbessern.Designer sollten Abschirmtechniken implementieren, wenn sie nützlich sind, um die Auswirkungen externer Rauschquellen zu minimieren.

Der 7408 IC beinhaltet einen integrierten Schutz vor Überlastbedingungen, den Schutz des IC und die Gesamtschaltung vor Schäden aufgrund von übermäßigem Strom oder Spannung.Dieser Schutz verbessert die Haltbarkeit und Langlebigkeit elektronischer Geräte und macht den 7408 IC für verschiedene Anwendungen zuverlässig.Designer sollten weiterhin Schutzmaßnahmen wie aktuell einschränkende Widerstände und Sicherungen für zusätzliche Sicherheit durchführen.Wenn die Betriebsbedingungen die angegebenen Grenzen nicht überschreiten, wird die Integrität des IC und der Schaltung beibehalten.

Das Verständnis der Spezifikationen von 7408 IC unterstreicht die Effizienz, Zuverlässigkeit und Eignung für viele digitale Logikanwendungen.Seine Kompatibilität mit TTL -Systemen, geringem Stromverbrauch, hoher Rausch -Immunität und Schutzfunktionen macht es in Boonalumgebungen vielseitig.Durch das Ergreifen dieser Spezifikationen und die Implementierung der richtigen Designpraktiken können Ingenieure und Hobbyisten robuste und effiziente digitale Schaltkreise schaffen.Die Beachtung von Stromversorgung, thermischem Management, Geräuschimmunität und Schutzmaßnahmen sorgt für eine optimale Leistung und Langlebigkeit des IC in verschiedenen elektronischen Projekten.

Verschiedene Anwendungen des 7408 IC

Der 7408 Integrated Circuit (IC) steht als Eckpfeiler in der digitalen Elektronik, die für seine zuverlässige Leistung und Vielseitigkeit gefeiert wird.Dieser IC, der aus vier unabhängigen zwei Eingängen und Gates besteht, ist grundlegend für den Aufbau komplizierter digitaler Systeme.In diesem Abschnitt befassen wir uns mit den unzähligen Anwendungen des 7408 IC und unterstreichen ihre bedeutende Rolle in verschiedenen digitalen Logikkreisen.

Zu den Anwendungen des 7408 IC gehört die Verwendung bei der Erstellung digitaler Logik -Gates.Die ICs und Gates dienen als grundlegende Bausteine ​​in digitalen Schaltkreisen, sodass Designer kritische logische Funktionen implementieren können.Diese Tore unterstützen Operationen wie und oder, nicht, Nand, Nor, Xor und Xnor, die das Rückgrat komplexer Logikschaltungen bilden.Das einfache Design und die Zuverlässigkeit von 7408 IC machen es besonders für Bildungsumgebungen geeignet, in dem die Schüler die Grundlagen des digitalen Logikdesigns durch praktische Experimente erfassen können.

Use of Digital Logic in Electronic Circuits

Abbildung 3: Verwendung digitaler Logik in elektronischen Schaltungen

Binärzähler sind Schlüsselkomponenten in digitalen Systemen zum Zählen von Aufgaben.Der 7408 IC spielt eine wichtige Rolle beim Aufbau von Binärzählern, indem sie ihre und ein Tor mit einem Flip-Flop kombinieren.Diese Zähler werden in digitalen Uhren, Frequenzzähnen und anderen zeitgesteuerten Anwendungen häufig verwendet.Die stabilen und präzisen logischen Operationen des IC gewährleisten eine genaue Zählung und unterstützen die Integrität und Zuverlässigkeit dieser Prozesse.Ingenieure verlassen sich auf die konsequente Leistung des IC, um eine präzise Messung und das Timing in einer Vielzahl von Anwendungen zu gewährleisten.

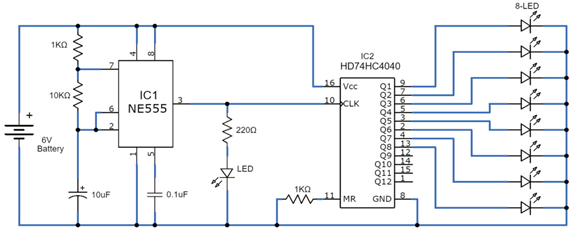

Binary Counter Circuit

Abbildung 4: Binärzählerschaltung

Multiplexer sind Geräte, die einen Eingang von mehreren auswählen und an eine einzelne Ausgangsleitung weiterleiten.Durch die Verwendung der und die Tore innerhalb des 7408 IC können Designer die für Multiplexer erforderliche Auswahl und Routing -Logik erstellen.Diese Geräte sind ein wesentlicher Bestandteil von Kommunikationssystemen, Datenrouting und Signalverarbeitungsanwendungen.Die Zuverlässigkeit und Leistung des 7408 IC gewährleisten eine genaue Signalauswahl und -übertragung und erhalten die Integrität von Kommunikationssystemen.Seine Robustheit garantiert, dass Multiplexer auch in komplexen und anspruchsvollen Umgebungen korrekt funktionieren.

Flip-Flops, Bistable-Geräte, die binäre Informationen speichern, bilden das Rückgrat digitaler Speicher- und Speichersysteme.Die 7408 IC hilft bei der Gestaltung verschiedener Arten von Flip-Flops, wie z.Diese Flip-Flops werden zur Erstellung von Registern, Zähler und Speicherelementen in digitalen Systemen benötigt.Die stabile Leistung des IC stellt eine zuverlässige Datenspeicherung und -abnahme sicher, wodurch die Systemintegrität über verschiedene Anwendungen hinweg aufrechterhalten wird.Die Ingenieure schätzen die Fähigkeit des IC, in diesen Rollen konsequent eine genaue und zuverlässige Leistung zu liefern.

Busfahrer und Empfänger verwalten den Datenfluss zwischen verschiedenen Komponenten eines digitalen Systems.Der 7408 IC kann als Busfahrer/Empfänger verwendet werden, um das Getriebe und die Empfang von Daten in einem Busnetz zu erleichtern.Its und Gates steuern den Datenfluss, um genaue Signalrouting zu gewährleisten und das Risiko von Datenbeschädigungen zu verringern.Diese Anwendung befindet sich in Computersystemen, Kommunikationsnetzwerken und anderen datenintensiven Umgebungen, in denen ein effektives Datenflussmanagement die Systemeffizienz und -zuverlässigkeit verbessern kann.

Pinout Driver for 7408 Integrated Circuit

Abbildung 5: Pinout -Treiber für 7408 integrierte Schaltung

Adressdecoder wählen bestimmte Speicherorte oder -geräte basierend auf binären Eingabedressen aus.Die und die Tore im 7408 IC werden verwendet, um Adressdecoder zu entwerfen und binäre Eingänge zu dekodieren, um die entsprechenden Ausgänge zu aktivieren.Diese Funktion ist für eine effiziente Speicherverwaltung erforderlich, die einen schnellen und organisierten Datenzugriff ermöglicht.Die präzisen logischen Operationen des IC gewährleisten eine genaue Decodierung, was für die nahtlose digitale Systemfunktionalität von grundlegender Bedeutung ist.Die Ingenieure verlassen sich auf die Genauigkeit des IC für das effektive Datenmanagement und den Zugang zu einem reibungslosen Betrieb.

Address Decoder

Abbildung 6: Adressdecoder

Datenverriegelungen speichern vorübergehend binäre Daten und werden in einer Vielzahl von digitalen Schaltungen verwendet.Durch die Kombination der und die Tore des 7408 IC mit anderen Logikkomponenten können Designer Datenriegel erstellen.Diese Verriegelungen werden verwendet, um den Datenfluss zu synchronisieren und die Datenintegrität in digitalen Systemen aufrechtzuerhalten.Die zuverlässige Leistung des IC stellt sicher, dass die Daten ordnungsgemäß verriegelt und gehalten werden, bis es in zeitempfindlichen Anwendungen besonders wichtig ist.Die Rolle des IC bei der Gewährleistung der Datenintegrität und -synchronisation unterstützt den reibungslosen Betrieb digitaler Systeme effektiv.

Der 7408 IC ist maßgeblich an der Konstruktion verschiedener Logik -Gate -Schaltungen beteiligt, die der Kern digitaler Systeme sind.Mithilfe seiner und der Gates können Designer komplexe Logikfunktionen für verschiedene digitale Anwendungen implementieren.Diese Schaltungen werden in grundlegenden Steuerungssystemen für erweiterte Computergeräte verwendet.Die Vielseitigkeit und Zuverlässigkeit des IC machen es zu einer unschätzbaren Komponente im Logic Gate Circuit -Design und ermöglichen die Entwicklung robuster und effizienter digitaler Systeme.Ingenieure schätzen die Flexibilität und Zuverlässigkeit des IC beim Erstellen und Verwalten von Logikgate -Schaltungen.

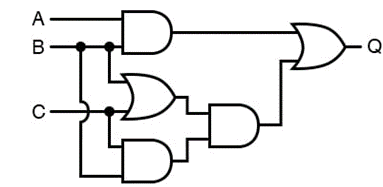

Circuit Simplification

Abbildung 7: Vereinfachung der Schaltung

Decoder konvertieren Binärinformationen von n Eingangsleitungen in maximal 2^n eindeutige Ausgangslinien.Die und die Tore innerhalb des 7408 IC werden verwendet, um Decoder zu entwerfen, die Binäreingänge dekodieren, um entsprechende Ausgänge zu erzeugen.Decoder werden in digitalen Systemen für Adressdecodierung, Daten Demultiplexing und Funktionsauswahl benötigt.Die genauen Logikvorgänge des IC gewährleisten eine präzise Dekodierung, die für die ordnungsgemäße Systemleistung und -zuverlässigkeit benötigt werden.Die Rolle des IC bei der Dekodierung unterstützt ein effizientes und genaues Datenmanagement in digitalen Systemen.

Schichtregister sind sequentielle Logikschaltungen für die Datenspeicherung und -übertragung.Durch die Kombination der 7408 ICs und Tore mit Flip-Flops können Designer Schichtregister erstellen.Diese Register sind für serielle bis parallele und parallel-serielle Datenumwandlung, Datenmanipulation und temporäre Datenspeicherung von grundlegender Bedeutung.Die zuverlässige Leistung des IC sorgt für eine genaue Datenverschiebung, die für die Aufrechterhaltung der Datenintegrität in Kommunikationssystemen und zur digitalen Verarbeitung erforderlich ist.Ingenieure verlassen sich auf die Genauigkeit des IC für eine effektive Datenspeicherung und Übertragungsverwaltung.

Zähler werden in digitalen Systemen zum Zählen, Timing und Sequenzieren benötigt.Mit dem 7408 IC können verschiedene Arten von Zähler entworfen werden, einschließlich Binär-, Dezimal- und Ringzähler.Mit seiner und den Toren zum Zählen der Logik sorgt das IC für genaue und stabile Zählvorgänge.Zähler werden häufig in digitalen Uhren, Frequenzzähnen und anderen Zeitgeräten verwendet, die zur Genauigkeit und Zuverlässigkeit der Geräte beitragen.Die Genauigkeit und Zuverlässigkeit des IC macht es zu einer Schlüsselkomponente in diesen Anwendungen.

Arithmetische Schaltkreise führen arithmetische Operationen wie Addition, Subtraktion, Multiplikation und Abteilung durch.Der 7408 IC hilft bei der Gestaltung dieser Schaltkreise, indem die erforderlichen Logikfunktionen implementiert werden.Diese Schaltkreise sind für digitale Prozessoren, Taschenrechner und andere Computeranwendungen von grundlegender Bedeutung.Die konsequente Leistung des IC sorgt für genaue arithmetische Operationen und hält die Genauigkeit und Zuverlässigkeit von Berechnungen bei.Die Ingenieure sind von der Präzision und Zuverlässigkeit des IC für ein effektives arithmetisches Operationsmanagement angewiesen.

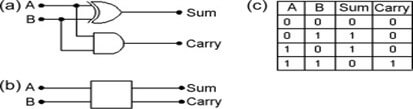

Overview of Arithmetic Circuit

Abbildung 8: Überblick über den Arithmetikkreis

Abschluss

Die konsequente und präzise Leistung des 7408 IC in diesen verschiedenen Anwendungen unterstreicht ihre Bedeutung sowohl in Bildungs- als auch in beruflicher Umgebungen.Durch die Beherrschung der Verwendung des 7408 IC und der effektiven Implementierung können Designer effiziente und zuverlässige digitale Systeme entwickeln, um eine hohe Leistung und Haltbarkeit in ihren elektronischen Projekten sicherzustellen.Seine Rolle in der digitalen Elektronik ist grundlegend und bietet die wesentlichen Bausteine ​​für eine Vielzahl von Funktionen und Operationen in modernen digitalen Systemen.






Häufig gestellte Fragen [FAQ]

1. Was sind die Hauptfunktionen des 7408 IC?

Das 7408 IC ist ein digitales Logik-Gate, das vier unabhängige Zwei-Eingänge und Tore enthält.Diese und Tore werden zur Durchführung grundlegender logischer Operationen verwendet und sind die Grundlage für den Aufbau komplexer digitaler Schaltungen.Mit seiner breiten Palette von Bildungs- und professionellen Anwendungen unterstützt der Chip die Gestaltung und Implementierung einer breiten Palette digitaler Systeme.

2. Wie hält der 7408 IC eine zuverlässige Leistung in Umgebungen mit hoher Nr.?

Der 7408 IC hat eine hohe Rauschimmunität und kann auch in Umgebungen mit starker elektromagnetischer Interferenz (EMI) stabil arbeiten.Dieses Merkmal ist besonders vorteilhaft in den Bereichen Industrie- und Kommunikationsfelder, in denen elektronische Störungen vorherrschen.Die Niedrigereigenschaften des IC tragen dazu bei, die Signalintegrität aufrechtzuerhalten, Fehler in der digitalen Kommunikation zu verringern und eine stabile Leistung zu gewährleisten.

3. Ist der 7408 IC für Anwendungen geeignet, für die eine schnelle Datenverarbeitung erforderlich ist?

Ja, das 7408 IC ist gut geeignet für Anwendungen, die eine schnelle Datenverarbeitung erfordern.Die maximale Ausbreitungsverzögerungszeit von 8,7 Nanosekunden sorgt für eine schnelle Reaktionszeit, die ideal für Hochgeschwindigkeits-Computing- und Echtzeitsysteme ist.Diese schnelle Antwort ist sehr nützlich für Anwendungen, die auf zeitnahe Datenverarbeitung und schnelle logische Entscheidungsfindung angewiesen sind.

4. Was sind einige gängige Anwendungen des 7408 IC in der digitalen Elektronik?

Der 7408 IC ist vielseitig und kann in einer Vielzahl von digitalen Elektronikanwendungen verwendet werden, darunter:

Digitale Logik -Tore: Führen Sie grundlegende Operationen wie und oder, nicht, nand, NOR, XOR und XNOR durch.

Binäre Zähler: In digitalen Uhren und Frequenzzähnen verwendet.

Multiplexer: Wählen Sie Signale in Kommunikationssystemen aus und leiten Sie Signale.

Flip-Flops: Binäre Informationen in digitalen Speichersystemen speichern.

Busfahrer/Empfänger: Verwalten Sie den Datenfluss in Computersystemen und Netzwerken.

Adressdecoder: Wählen Sie bestimmte Speicherorte oder -geräte basierend auf Binäreingängen aus.

Datenverriegelungen: Vorübergehend binäre Daten speichern.

Arithmetische Schaltkreise: Führen Sie grundlegende arithmetische Operationen durch.

5. Wie unterstützt das 7408 IC Rapid Prototyping und Innovation im elektronischen Design?

Der 7408 IC erleichtert das schnelle Prototyping, indem es Ingenieuren und Designern ermöglicht, ihre Schaltungskonstruktionen schnell zu montieren und zu testen.Seine Benutzerfreundlichkeit, Zuverlässigkeit und Kompatibilität mit anderen Komponenten machen es zu einer guten Wahl für die effiziente Entwicklung und Optimierung digitaler Schaltungen.Diese Fähigkeit ist besonders wertvoll während des Innovationsprozesses, da sie eine schnelle Iteration und Anpassung ermöglicht, um schnell elektronische Konzepte zum Leben zu erwecken.
