LM7805 Linear Reglerhandbuch

  • 2024/07/2
  • 80
Mit der kontinuierlichen Weiterentwicklung der elektronischen Technologie ist das Energiemanagement in modernen Geräten immer wichtiger geworden.Der LM7805, ein weit verbreiteter linearer Regler, bleibt aufgrund seines einfachen Designs und seiner zuverlässigen Leistung unerlässlich.

Der LM7805 bietet eine stabile Spannung für Mikrocontroller und Sensoren und wird üblicherweise in der industriellen Automatisierung und in der elektronischen Systeme für Automobile eingesetzt. Damit ist es für viele Ingenieure eine Spitzenauswahl.In diesem Artikel wird das Arbeitsprinzip des LM7805, die Hauptparameter, das Schaltungsdesign, die Wärmeableitungsmanagement und die Schutzfunktionen tief untersucht.Es wird auch häufige Probleme und Fehlerbehebungsmethoden in seiner Anwendung analysieren.Darüber hinaus wird der Artikel die zukünftigen Entwicklungstrends der linearen Regulierungsbehörden erörtern, einschließlich Leistungsverbesserungen und das Potenzial neuer Materialien, Prozesse und intelligenter Energiemanagementtechnologien.

Katalog

1. Überblick über den LM7805 -Regler
2. Arbeitsprinzip von LM7805
3. Hauptparameter von LM7805
4. Schaltungsdesign von LM7805
5. Wärmemanagement von LM7805
6. Vergleich von LM7805 mit anderen Spannungsaufsichtsbehörden
7. Praktische Anwendungsfälle von LM7805
8. LM7805 Häufige Probleme und Fehlerbehebung
9. zukünftige Entwicklung und Trends von LM7805
10. Schlussfolgerung

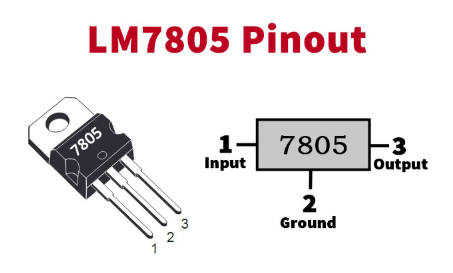

LM7805 Pinout

Abbildung 1: LM7805 Pinout

Überblick über den LM7805 -Regler

Der LM7805 ist ein weit verbreiteter linearer Spannungsregler, der für seine Einfachheit und Wirksamkeit bei der Stabilisierung höherer Eingangsspannungen zu einem stetigen 5 -V -Ausgang bekannt ist.Dieses Drei-terminale Gerät-die Eingang, Ausgabe und Masse verbessert-wird für die Benutzerfreundlichkeit und die Kosteneffizienz gefeiert, wodurch es in einer Vielzahl elektronischer Geräte zu einem Grundnahrungsmittel ist.Seine Präsenz ist allgegenwärtig, befindet sich in Computern, Kommunikationsgeräten und einer Reihe von Unterhaltungselektronik.

Die Vielseitigkeit des LM7805 erstreckt sich auf seine Fähigkeit, einen Ausgangsstrom von bis zu 1,5A bereitzustellen, was ihn sowohl für Geräte mit niedriger und mittlerer Leistung geeignet macht.Eingebaute Überstrom- und Überhitzungsschutzmerkmale stellen sicher, dass der Regler sich automatisch vor Schäden unter abnormalen Bedingungen schützen kann.Diese Schutzmechanismen verbessern die Zuverlässigkeit des LM7805 erheblich und machen es zu einer hervorragenden Wahl für Anwendungen in der industriellen Automatisierung, eingebetteten Systemen und tragbaren Geräten.Es wird üblicherweise verwendet, um Mikrocontroller, Sensoren und andere elektronische Komponenten in diesen Kontexten eine stabile Stromversorgung zu liefern.

Bei Verwendung des LM7805, wenn die Ausgangsspannung instabil erscheint, ist es ratsam zu überprüfen, ob die Eingangsspannung in den Betriebsbereich des Reglers fällt und die Eingangs- und Ausgangskungs Kondensatoren auf ordnungsgemäße Funktionalität inspizieren.Unzureichende oder beschädigte Kondensatoren können zu Ausgangsspannungsschwankungen führen.Überhitzungsprobleme können durch schlechte Wärmeissipation oder übermäßige Belastung auftreten.Um diese Probleme zu mildern, die Wärmeableitung zu verbessern oder den Laststrom zu verringern, wird empfohlen.

Arbeitsprinzip von LM7805

Der LM7805 -Regler verwendet das Prinzip eines linearen Reglers, um die Konsistenz der Ausgangsspannung durch Anpassen der internen Transistoren sicherzustellen.Der Regler besteht aus drei Hauptkomponenten: einer Referenzspannungsquelle, einem Fehlerverstärker und einem Leistungstransistor.Der Power Transistor tritt die Eingangsspannung ab, um einen stabilen 5 -V -Ausgang zu erzeugen.Der Fehlerverstärker spielt eine wichtige Rolle, indem die Differenz zwischen der Ausgangsspannung und der Referenzspannung ständig überwacht und den Leitungszustand des Leistungstransistors angepasst wird, um die Stabilität aufrechtzuerhalten.Wenn sich die Eingangsspannung ändert, reagiert der interne Schaltkreis schnell durch einen Rückkopplungsmechanismus, um sicherzustellen, dass die Ausgangsspannung bei 5 V stabil bleibt.

Typischerweise reicht die Eingangsspannung für den LM7805 von 7 V bis 35 V.Um die Stabilität und Effizienz des Spannungsreglers aufrechtzuerhalten, wird empfohlen, die Eingangsspannung innerhalb des Bereichs von 7 V bis 25 V zu halten.Diese Praxis verhindert eine Überhitzung, die durch eine übermäßige Eingangsspannung verursacht werden kann und stellt sicher, dass der Regler effizient funktioniert.

LM7805 Working Principle Diagram

Abbildung 2: LM7805 Arbeitsprinzip -Diagramm

Die Verwendung eines Oszilloskops zur Beobachtung der Wellenformen der Eingangs- und Ausgangsspannungen ist eine praktische Methode, um die ordnungsgemäße Funktion des Spannungsreglers zu bestätigen.Wenn die Eingangsspannung signifikante Schwankungen vorliegt, sollte das Oszilloskop zeigen, dass die Ausgangswellenform aufgrund der Rückkopplungsanpassungen des Reglers schnell stabilisiert.Diese visuelle Bestätigung ist ein effektiver Weg, um das Arbeitsprinzip des LM7805 zu verstehen und zu überprüfen.

Während der Installation ist es entscheidend, sicherzustellen, dass die Lötverbindungen auf der Leiterplatte voll und sicher sind, um eine durch kalten Löten verursachte Instabilität zu vermeiden.Nach dem Löten ist es ratsam, einen Keramikkondensator von 0,33 & mgr ;f an den Eingang zu verbinden, um Hochfrequenzrauschen herauszufiltern, und einen 0,1 μF-Keramikkondensator an den Ausgang, um die Stabilität des Regulators zu verbessern.Die Auswahl und Platzierung dieser Kondensatoren beeinflusst die Leistung des Reglers erheblich und erfordern sorgfältige Aufmerksamkeit.

Verwenden Sie beim Debuggen ein Multimeter, um die Ausgangsspannung zu messen, um sicherzustellen, dass sie bei 5 V stabil bleibt.Wenn die Ausgangsspannung vom erwarteten Wert abweicht, prüfen Sie, ob die Eingangsspannung in den empfohlenen Bereich fällt, und überprüfen Sie die korrekte Installation der Kondensatoren.Wenn das Problem weiterhin besteht, kann das Anpassen der Kondensatorwerte oder das Ersetzen erforderlich sein.Das Arbeitsprinzip und die betriebliche Erfahrung mit dem LM7805 zeigen, dass es zuverlässig eine stabile 5 -V -Leistung liefern kann, was es für elektronische Schaltkreise geeignet ist, die eine hohe Stromversorgungsstabilität erfordern.

Hauptparameter von LM7805

Die Schlüsselparameter des LM7805 -Spannungsreglers umfassen verschiedene Aspekte wie Eingangsspannungsbereich, Ausgangsspannung, Ausgangsstrom, Leistungsdissipation und thermische Eigenschaften.Typischerweise liegt der Eingangsspannungsbereich für den LM7805 zwischen 7 V und 35 V.Für eine optimale Spannungsregelung und ein effizientes thermisches Management ist es jedoch ratsam, die Eingangsspannung zwischen 7 V und 25 V aufrechtzuerhalten.Übermäßig hohe Eingangsspannung kann zu einer erhöhten Leistung der Leistung und einer erhöhten Wärmeerzeugung führen und so Herausforderungen für das Wärmemanagement darstellen.

Der LM7805 liefert eine stabile Ausgangsspannung, die bei 5 V mit einem Fehlerrand im Allgemeinen innerhalb von ± 2%festgelegt ist, was für die Mehrheit der elektronischen Anwendungen ausreicht.Es kann einen Ausgangsstrom von bis zu 1,5a liefern.Mit zunehmendem Ausgangsstrom erzeugt der Regler mehr Wärme, was eine ordnungsgemäße thermische Behandlung erfordert.Ohne angemessene Wärmeableitung kann die Temperatur des Reglers auf Niveaus steigen, die seine Leistung beeinträchtigen und die Betriebsdauer verringern.Die Gewährleistung eines effektiven thermischen Managements ist daher sehr wichtig, um die Zuverlässigkeit der Regulierungsbehörde aufrechtzuerhalten.

Die Auswahl und Installation eines Kühlkörpers ist der Schlüssel zum stabilen Betrieb des LM7805.Der Wärmewiderstand des Kühlkörpers muss basierend auf der Leistungsdissipation des Reglers berechnet werden, um sicherzustellen, dass er die erzeugte Wärme angemessen auflösen kann.Während der Installation wird empfohlen, Wärmepaste zwischen dem Regler und dem Kühlkörper anzuwenden, um den Wärmewiderstand zu reduzieren und die Effizienz der Wärmeableitung zu verbessern.In Umgebungen mit hohen Umgebungstemperaturen oder schlechter Belüftung können zusätzliche Kühlmaßnahmen wie erzwungene Luft- oder Flüssigkühlsysteme erforderlich sein, um sichere Betriebstemperaturen aufrechtzuerhalten.

LM7805 Heat Sink

Abbildung 3: LM7805 Kühlkörper

Der Betriebstemperaturbereich für den LM7805 erstreckt sich im Allgemeinen von -40 ° C bis +125 ° C.In Hochtemperaturumgebungen ist es wichtig, einen guten Luftstrom um den Regler zu gewährleisten und zu vermeiden, dass er in der Nähe anderer Wärmequellen platziert wird.Diese Vorsichtsmaßnahmen verhindern die Leistungsverschlechterung oder -beschädigung aufgrund von Überhitzung.Die ordnungsgemäßen Wärmemanagementpraktiken sind wichtig, um die Leistung und Langlebigkeit der Regulierungsbehörde unter unterschiedlichen Umgebungsbedingungen aufrechtzuerhalten.

Durch die Überwachung der Eingangsspannung des LM7805, des Ausgangsstroms und der Temperatur kann potenzielle Probleme proaktiv erfasst und angegangen werden.Beispielsweise kann ein Temperatursensor verwendet werden, um die Temperatur des Reglers zu überwachen.Wenn ein abnormaler Temperaturanstieg festgestellt wird, können zusätzliche Abkühlungsmaßnahmen implementiert werden, oder die Eingangsspannung und der Ausgangsstrom können durchgeführt werden, um den Regler in seinem sicheren Betriebstemperaturbereich zu halten.Dieser proaktive Ansatz zur Überwachung und das Management trägt dazu bei, die langfristige Zuverlässigkeit und Effizienz des LM7805 in verschiedenen Anwendungen zu gewährleisten.

Schaltungsdesign von LM7805

Bei der Gestaltung einer Schaltung, die den LM7805 -Spannungsregler einbezieht, ist eine der ersten Überlegungen die Auswahl der Filterkondensatoren sowohl für die Eingangs- als auch für die Ausgangsenden.Typischerweise wird ein 0,33 μF -Kondensator für den Eingang ausgewählt und zwischen Eingangsstift und Masse platziert.Dieser Kondensator filtert effektiv Hochfrequenzrauschen aus der Eingangsspannung, um die Stabilität zu gewährleisten.Durch die Verwendung eines Oszilloskops zum Beobachten der Eingangsspannungswellenform kann die erfolgreiche Filtration von Hochfrequenzrauschen bestätigt werden.Für eine verstärkte Stabilität kann das Zugabe eines größeren Elektrolytkondensators von 10 μF oder mehr zum Eingang das niedrige Frequenzrauschen unterdrücken und eine glattere Eingangsspannung liefern.

Auf der Ausgangsseite wird ein 0,1 μF -Keramikkondensator normalerweise zwischen dem Ausgangsstift und dem Boden angeschlossen.Dieser Kondensator verbessert die Stabilität und transiente Reaktion des Reglers und reduziert die Ausgangsspannungsschwankungen signifikant, insbesondere bei plötzlichen Laständerungen.Ein Oszilloskop kann verwendet werden, um die transiente Reaktion zu überwachen, um sicherzustellen, dass der Regler nach Störungen schnell in einen stabilen Zustand zurückkehrt.Wenn eine höhere Ausgangsspannungsstabilität erforderlich ist, kann ein größerer elektrolytischer Kondensator wie 10 μF oder höher hinzugefügt werden, um die Ausgangsspannung weiter zu glätten.

Die Wahl des Kondensatorentyps ist ebenfalls von entscheidender Bedeutung.Keramik- oder Tantalkondensatoren werden aufgrund ihres niedrigeren Äquivalentserienwiderstands (ESR) empfohlen, was die Schaltungsstabilität verbessert.Hohe ESR -Kondensatoren können bei hohen Frequenzen Instabilität verursachen.Daher ist es ratsam, die ESR -Parameter der Kondensatoren zu überprüfen, um sicherzustellen, dass sie die Entwurfsspezifikationen erfüllen und zum stabilen Betrieb der LM7805 -Schaltung beitragen.

Circuit Design of LM7805

Abbildung 4: Schaltungsdesign von LM7805

Damit der LM7805 korrekt funktioniert, muss die Eingangsspannung mindestens 2 V höher sein als die gewünschte Ausgangsspannung.Wenn beispielsweise ein 5 -V -Ausgang benötigt wird, sollte die Eingangsspannung mindestens 7 V betragen.Dieser Spannungsmarge ermöglicht es der internen Regulierungsschaltung, einen stabilen Ausgang aufrechtzuerhalten.Wenn die Eingangsspannung zu niedrig ist, kann der Regler den Ausgang nicht ordnungsgemäß regulieren, was zu Instabilitäts- und unregelmäßigen Spannungsniveaus führt.

Während des Montageprozesses löten Sie zunächst die LM7805 -Stifte an die Leiterplatte, um feste und zuverlässige Lötverbindungen zu gewährleisten.Löten Sie dann die Eingangs- und Ausgangskondensatoren an ihre jeweiligen Terminals und achten Sie genau auf die richtige Polarität, insbesondere bei der Verwendung von Elektrolytkondensatoren, um eine umgekehrte Verbindung zu vermeiden.Verwenden Sie nach dem Löten ein Multimeter, um die Richtigkeit der Schaltungsanschlüsse zu überprüfen, um Kurzschaltungen oder offene Schaltungen zu verhindern.

Um die Zuverlässigkeit der Schaltung zu verbessern, sollten Sie eine Diode am Eingang hinzufügen, um den Regler vor Beschädigungen aufgrund von Verbindungen der reversen Polaritätsleistung zu schützen.Dies ist besonders nützlich in Situationen, in denen es wahrscheinlich ist, dass Stromverdrahtungsfehler wahrscheinlich sind.Darüber hinaus kann die Einbeziehung einer Sicherung am Eingang die Schaltung durch automatische Trennung von Überstrombedingungen schützen und die LM7805 und andere Komponenten vor Schäden schützen.

Durch die Einhaltung dieser Konstruktionsüberlegungen kann der LM7805 -Spannungsregler in einer Schaltung mit verbesserter Stabilität, Zuverlässigkeit und Leistung implementiert werden, um eine effiziente Spannungsregulierung unter verschiedenen Betriebsbedingungen zu gewährleisten.

Wärmemanagement von LM7805

Das thermische Management Bei der Gestaltung des LM7805 -Reglers erzeugt die Stromversorgung Wärme, die ordnungsgemäß abgelöst werden muss, um Überhitzung und potenzielles Versagen zu verhindern.Eine der wichtigsten Strategien für eine effektive Wärmeableitung besteht darin, einen geeigneten Kühlkörper auszuwählen und zu installieren.

Betrachten Sie bei der Auswahl eines Kühlkörpers den Stromverbrauch des LM7805, um die geeignete Größe und Form zu bestimmen.Ein Kühlkörper mit niedrigerem Wärmewiderstand sorgt für eine bessere Wärmeableitung.Stellen Sie sicher, dass der Kühlkörper in engem Kontakt mit der Rückseite des LM7805 ist.Tragen Sie eine dünne, sogar Schicht Wärmepaste auf die Kontaktoberfläche auf, um den thermischen Widerstand zu reduzieren und die Effizienz der Wärmeleitung zu verbessern.Verwenden Sie Ihre Finger, um die thermische Paste gleichmäßig zu verteilen, Blasen oder Lücken zu vermeiden, und befestigen Sie dann den Kühlkörper sicher am LM7805 mit Schrauben oder Klemmen.

Bei einer verstärkten Wärmeableitung können Sie in Betracht ziehen, erzwungene Luftkühlung oder ein Flüssigkühlsystem zu verwenden.Wenn Sie einen Lüfter in der Nähe des Kühlkörpers installieren, können Sie den Luftstrom erheblich erhöhen und mehr Wärme entfernen, sodass es für Hochleistungsanwendungen wirksam ist.In Umgebungen mit extrem hohen Temperaturen oder Stromverbrauch kann ein flüssiges Kühlsystem effizienter sein, wobei der Flüssigkeitszirkulation zum Entfernen von Wärme verwendet wird.

Cooling Fan

Abbildung 5: Lüfter abkühlen

Zeigen Sie beim Entwerfen der PCB genügend Belüftungsraum um den LM7805 und vermeiden Sie es, ihn in die Nähe anderer hitzebeträgerer Komponenten zu platzieren.Das ordnungsgemäße Layout von Wärmegenerierungskomponenten kann eine lokalisierte Überhitzung verhindern.Das Einbeziehen von Vias und Wärmekissen im PCB -Design kann auch dazu beitragen, die Wärmeableitung zu verbessern.

Überwachen Sie während der Debugging -Phase die Betriebstemperatur des LM7805 unter Verwendung eines Infrarot -Thermometers oder eines thermischen Imagers.Mit diesen Tools können Sie die Wirksamkeit der Wärmeabteilung visuell bewerten und die erforderlichen Anpassungen vornehmen.Wenn die Temperaturen zu hoch sind, erwägen Sie, auf einen größeren Kühlkörper zu aktualisieren oder einen Lüfter hinzuzufügen.Ein thermischer Imager kann dazu beitragen, Hotspots zu identifizieren und zielgerichtete Verbesserungen beim Entwurf der Wärmeableitung zu ermöglichen.

Thermal Imager

Abbildung 6: Thermalbilder

Effektives thermisches Management sorgt nicht nur für den stabilen Betrieb des LM7805, sondern erweitert auch seine Lebensdauer.Während des Konstruktions- und Debugging -Prozesses sind kontinuierliche Tests und Optimierungen der Schlüssel, um die beste Lösung für Wärmedissipation zu finden.Durch sorgfältiges Management der Wärmeabteilung kann der LM7805 unter verschiedenen Bedingungen zuverlässig funktionieren und Leistungsprobleme durch Überhitzung vermeiden.

Vergleich von LM7805 mit anderen Spannungsregulatoren

Der LM7805 stammt aufgrund seiner spezifischen Vorteile und Einschränkungen unter den Spannungsregulatoren.Es bietet eine feste 5 -V -Ausgabe, die das Design und die Anwendung vereinfacht und es ideal für Szenarien, die eine stabile 5 -V -Versorgung benötigen.Im Gegensatz dazu benötigt der LM317 einen externen Widerstand, um die Ausgangsspannung anzupassen, und bietet Flexibilität auf Kosten einer erhöhten Konstruktionskomplexität.Für Anwendungen, die keine häufigen Spannungsanpassungen benötigen, ist der feste Ausgang des LM7805 bequemer.

Spezifische Bedürfnisse, um die Wahl zu bestimmen

Bei der Auswahl zwischen LM7805 und LM317 sind spezifische Anforderungen der Schlüssel.Für die Stromversorgung von Mikrocontrollern oder Sensoren, die normalerweise einen festen 5 V benötigen, ist der LM7805 perfekt.Das Drei-terminale Design und der integrierte Schutz machen die Installation einfach: Löten Sie den LM7805 an die Leiterplatte, verbinden Sie die Eingangsspannung und den Boden und verbinden Sie dann die Ausgangslast-keine Widerstandsanpassungen erforderlich.

LM317

Abbildung 7: LM317

Einfachheit und niedriges Geräusch

Im Vergleich zu den Schaltregulatoren sind die einfachere Struktur und das niedrigere Rauschen des LM7805 für Anwendungen ideal, die minimale Stromversorgungsrippel und -geräusche erfordern, z. B. Audiogeräte und hochpräzise Messgeräte.Die Niedrigereigenschaften können die Leistung und Zuverlässigkeit in diesen Szenarien erheblich verbessern.Durch die Verwendung eines Oszilloskops zur Messung des Welligkeits- und Rauschpegels der Ausgangsspannung kann die niedrige Rauschleistung des LM7805 überprüfen.

Effizienzüberlegungen

Die Effizienz des LM7805 ist relativ niedrig, insbesondere bei einer Spannungsdifferenz mit hoher Eingangsausgabe.Beispielsweise liegt der Effizienz bei einem 12 -V -Eingang und einem 5 -V -Ausgang bei etwa 42%, wobei überschüssige Energie als Wärme abgelöst wird.Somit muss in Hochleistungsanwendungen eine Wärmeabteilung berücksichtigt werden.

Regulierungsbehörden wechseln

Die Schaltregulatoren sind im Allgemeinen effizienter, insbesondere bei großen Eingangs-Output-Spannungsunterschieden.Sie erzielen in der Regel Effizienz zwischen 80% und 90%, was sie für hocheffiziente und geringe Stromversorgungsanwendungen geeignet ist.Bei einem höheren Stromverbrauch und Effizienzbedarf ist ein Schaltregler wie ein Geld- oder Boost -Wandler vorzuziehen, wodurch hohe Leistung und Spannungsumwandlungen effektiver behandelt werden.

Die dauerhafte Relevanz von LM7805

Trotz seiner geringeren Effizienz bleibt der LM7805 aufgrund seines einfachen Designs, seines niedrigen Rauschens und seines eingebauten Schutzes in vielen Geräten mit geringer Leistung und lärmempfindlich beliebt.Durch sorgfältige Auswahl und Konfiguration von Komponenten, sorgfältigem Löten und gründlichem Debuggen kann die Leistung des LM7805 optimiert werden, um die verschiedenen Anwendungsanforderungen zu erfüllen.Das Verständnis der Merkmale und Anwendungsszenarien des LM7805 und anderer Spannungsregulierungsbehörden hilft Ingenieuren, die besten Auswahlmöglichkeiten für ihre Designs zu treffen.

Praktische Anwendungsfälle von LM7805

Stabilisierung der Spannung für Mikrocontroller

Der LM7805 ist aufgrund seiner Einfachheit und Stabilität eine zuverlässige Wahl für die Stabilisierung der Spannung in verschiedenen elektronischen Projekten.In einem grundlegenden DC -Netzteil kann es einen 9 -V -Akku in einen stabilen 5 -V -Ausgang umwandeln, der ideal für Mikrocontroller, Sensoren und digitale Schaltkreise ist.Beginnen Sie mit dem Anschließen eines 10 & mgr ;f -Elektrolytkondensators mit dem Eingang des LM7805.Dieser Kondensator filtert das Niederfrequenzrauschen und stellt die Stabilität der Eingangsspannung sicher.Befestigen Sie als nächstes einen 0,1 & mgr; F-Keramikkondensator an den Ausgang, um Hochfrequenzrauschen zu filtern und die Ausgangsspannung zu stabilisieren.

Stellen Sie sicher, dass die korrekte Kondensatorpolarität: Der positive Pol des elektrolytischen Kondensators sollte mit dem Eingangsanschluss und dem negativen Pol mit dem Boden verbunden werden.Eine falsche Polarität kann dazu führen, dass der Kondensator platzt.Stellen Sie beim Löten sicher, dass die Fugen voll und fest sind, um ein kaltes Löten zu verhindern.Verwenden Sie nach dem Löten ein Multimeter, um die Verbindungen zu überprüfen und nach Kurzschlüssen oder offenen Schaltungen zu überprüfen.

Industrielle Automatisierungsstabilität

In der industriellen Automatisierung bietet der LM7805 eine stabile Spannungsversorgung für Steuerungsschaltungen, um einen zuverlässigen Betrieb in rauen Umgebungen zu gewährleisten.In SPS -Steuerungssystemen stabilisiert es beispielsweise die Eingangsleistung und bietet einen konsistenten 5 -V -Ausgang für Sensoren und Aktuatoren.Angesichts der starken elektromagnetischen Interferenz in industrielle Umgebungen ist es wichtig, den richtigen Kondensator zu wählen.Fügen Sie dem Eingang einen Elektrolytkondensator von 100 μF hinzu, um die Spannung weiter zu glätten, und fügen Sie einen 1 & mgr; f -Keramikkondensator zum Ausgang hinzu, um die transiente Reaktion zu verbessern.

LM7805 Circuit

Abbildung 8: LM7805 Schaltung

Verwenden Sie ein Oszilloskop, um die Eingangs- und Ausgangswellenformen zu überwachen, um die Spannungsstabilität zu gewährleisten.Erwägen Sie in Umgebungen mit hoher Interferenzen die Abschirmung, wie z. B. eine Erdungsschildschicht zur Schaltplatte, die elektromagnetische Interferenz zu mildern.Erhöhen Sie beim Debuggen die Last nach und nach und beobachten Sie die Leistung des LM7805, um sicherzustellen, dass der Ausgang unter maximaler Belastung stabil bleibt.

Kfz -Elektronik

Der LM7805 ist auch in der Automobilelektronik üblich, die die Stromversorgung des Fahrzeugs stabilisiert und für verschiedene elektronische Geräte eine stabile Spannung bereitstellt.In Auto -Audiosystemen sorgt es für einen stabilen 5 -V -Ausgang, der für den normalen Betrieb von entscheidender Bedeutung ist.Da die Spannung der Autobatterie stark schwankt, ist es sehr wichtig, den entsprechenden Eingangskondensator auszuwählen.Normalerweise wird dem Eingang ein Elektrolytkondensator von 470 & mgr ;f zugesetzt, um die Spannungsschwankung zu absorbieren, und ein Keramikkondensator von 0,33 μF wird zum Ausgang gegeben, um Hochfrequenzrauschen zu filtern.

Achten Sie während der Installation auf Wärmeissipation, insbesondere angesichts der hohen Temperaturen in der Fahrzeugumgebung.Wählen Sie ein geeignetes Kühlkörper aus und installieren Sie sie und tragen Sie Wärmepaste auf, um einen engen Kontakt mit der Rückseite des LM7805 zu gewährleisten, um die Wärmeleitfähigkeit zu verbessern.Verwenden Sie einen thermischen Imager, um die Temperatur des LM7805 zu überwachen, um sicherzustellen, dass er in einem sicheren Bereich arbeitet.

LM7805 Häufige Probleme und Fehlerbehebung

Instabile Ausgangsspannung

Ein gemeinsames Problem beim LM7805 ist die instabile Ausgangsspannung.Dies resultiert häufig aus einer unzureichenden Eingangsspannung oder einer unsachgemäßen Auswahl des Kondensators.Beginnen Sie zunächst die Eingangsspannung mit einem Multimeter, um sicherzustellen, dass sie zwischen 7 V und 25 V fällt.Eine niedrige Eingangsspannung kann verhindern, dass der Regler korrekt funktioniert.Untersuchen Sie als Nächstes die Eingangs- und Ausgangskondensatoren.Verwenden Sie Kondensatoren mit niedrigem äquivalenten Serienwiderstand (ESR) wie Keramik- oder Tantal -Typen.Der Eingangskungskondensator sollte im Allgemeinen 10 μF bis 100 μF betragen, während der Ausgangskondensator zwischen 0,1 μF und 1 μF liegen sollte.Passen Sie die Kondensatoren nach und nach an, und beobachten Sie die Änderungen der Ausgangsspannung, um die optimale Konfiguration zu ermitteln.

Überhitzung

Eine Überhitzung tritt häufig auf, wenn die Last zu groß ist oder die Wärmeabteilung unzureichend ist.Überprüfen Sie zunächst, ob der Laststrom den Nennwert von 1,5A von LM7805 überschreitet.Wenn die Last zu hoch ist, reduzieren Sie sie oder verteilen Sie sie über mehrere Regulierungsbehörden hinweg.Stellen Sie bei der Wärmeableitung sicher, dass der Kühlkörper mit dem Rücken des LM7805 in engem Kontakt steht und Wärmepaste auftragen, um den thermischen Widerstand zu verringern.Überwachen Sie die Temperatur, um eine Überhitzung zu verhindern.

Kurzstrecken

Kurzschlussprobleme erfordern eine sorgfältige Überprüfung des Schaltungsdesigns.Verwenden Sie ein Multimeter, um nach Shorts auf der Leiterplatte zu überprüfen, und überprüfen Sie, ob alle Verbindungspunkte korrekt sind.Stellen Sie sicher, dass Lötverbände fest und frei von Kaltverbindungen sind.Wenn Sie Anomalien finden, slatieren Sie diese Punkte erneut, um zuverlässige Verbindungen zu gewährleisten.Verwenden Sie ein Oszilloskop, um die Spannung und den Strom an jedem Knoten zu messen, wodurch potenzielle Ursachen allmählich beseitigt werden.Achten Sie auf abnormale Wellenformen, da sie spezifische Probleme anzeigen können.

Systematische Fehlerbehebung

Fehlerbehebung sollte systematisch sein.Beginnen Sie mit dem Stromversorgungsabschnitt, um die normale Eingangsspannung und die Bodenverbindungen zu bestätigen.Überprüfen Sie dann die Spannung und den Strom in jedem Abschnitt Schritt für Schritt.Notieren Sie die Messungsergebnisse bei jedem Schritt, um Probleme zu identifizieren.Überprüfen Sie für komplexe Schaltkreise sie in Segmenten und überprüfen Sie jeden Abschnitt, bevor Sie den gesamten Stromkreis anschließen.

Verwenden Sie während des Betriebs Isolierwerkzeuge und antistatische Geräte, um versehentliche Komponentenschäden zu vermeiden.Reinigen Sie die Leiterplatte regelmäßig, um Staub und Verunreinigungen zu vermeiden, die die Leistung beeinflussen könnten.Wenn Sie beim Debuggen auf schwierige Probleme stoßen, lesen Sie die Datenblatt- und Anwendungshinweise oder suchen Sie sich von anderen Ingenieuren.

Das Befolgen dieser detaillierten Schritte und Methoden kann häufige Probleme mit dem LM7805 effektiv lösen, um einen stabilen und zuverlässigen Betrieb zu gewährleisten.Dieser Ansatz verbessert die Effizienz und Genauigkeit der Fehlerbehebung erheblich und sorgt für die langfristige Stabilität der Schaltung.

Zukünftige Entwicklung und Trends von LM7805

Mit fortlaufenden Fortschritten in der elektronischen Technologie konzentrieren sich lineare Regulatoren wie der LM7805 auf hohe Effizienz, geringem Stromverbrauch und miniaturisierte Designs.Die Einbeziehung neuer Materialien und Prozesse verbessert die Leistung und Zuverlässigkeit.Durch die Verwendung von Halbleitermaterialien mit höherer Leistung können Regulierungsverluste reduziert und die Effizienz steigern.In der intelligenten Energieverwaltungstechnologie können zukünftige lineare Regulierungsbehörden ihren Betrieb automatisch anhand der Last- und Umgebungsbedingungen anpassen und eine bessere Effizienz und Stabilität erreichen.

Thermal Interface Materials (TIM)

Abbildung 9: Wärmegrenzflächenmaterialien (Tim)

Verbesserte Leistung mit neuen Materialien

Ingenieure können die Schaltungsleistung verbessern, indem sie die Regulierungsbehörden auswählen, die mit fortschrittlichen Materialien und Prozessen hergestellt wurden.Neue Verpackungstechnologie kann die Größe der Regulator reduzieren und die Wärmeabteilung verbessern.Hohe Wärmeleitfähigkeitsmaterialien in der Verpackung überträgt die Wärme vom Chip effizienter auf den Kühlkörper, wodurch eine angemessene Temperatur für den Regler aufrechterhalten wird.Während der Installation kann ein kompaktes Layout das Design der Leiterplatte optimieren, indem der durch neue Verpackungen gespeicherte Platz eingesetzt wird.

Intelligentes Energieverwaltung

In der intelligenten Leistungsverwaltung können lineare Regulatoren die Ausgabe basierend auf Laständerungen einstellen.Unter Lichtlastbedingungen kann der Regler seine Betriebsfrequenz senken oder in einen Modus mit geringer Leistung eingeben, um Energie zu sparen.Ingenieure können Lastüberwachungs- und dynamische Anpassungsmerkmale in Stromverwaltungssysteme integrieren, um eine optimale Effizienz unter unterschiedlichen Bedingungen zu gewährleisten.

Verbessertes thermisches Management

Neue Materialien für Wärmeableitungen verbessern das thermische Management linearer Regulatoren.Materialien wie thermische Grenzflächenmaterialien (TIM) und thermisch leitfähige Gele, die bereits in einigen Hochleistungsregulatoren verwendet werden, können zwischen dem Reglerchip und dem Kühlkörper platziert werden, um den thermischen Widerstand zu reduzieren und die Wärmeleitung zu verbessern.Durch die Auswahl geeigneter Wärmeableitungsmaterialien und Optimierung des Designs können die Ingenieure eine stabile Regulierungsleistung in Hochtemperaturumgebungen sicherstellen.

Anwendungen in IoT und tragbaren Geräten

Wenn das Internet der Dinge (IoT) und tragbare Geräte weiter verbreitet werden, werden lineare Regulatoren in diesen Feldern zunehmend verwendet.IoT -Geräte erfordern einen geringen Stromverbrauch und eine hohe Effizienz.Zukünftige lineare Regulierungsbehörden werden sich auf die Energieeffizienz konzentrieren, um diese Anforderungen zu erfüllen.Ingenieure, die IoT-Geräte entwerfen, können energieeffiziente Regulierungsbehörden auswählen und intelligente Energieverwaltungstechniken einsetzen, um die Akkulaufzeit zu verlängern.

In tragbaren Geräten sind Miniaturisierung und geringem Stromverbrauch von entscheidender Bedeutung.Fortschritte in Prozessen und Materialien ermöglichen es zukünftige lineare Regulatoren, kleiner zu sein und weniger Strom zu verbrauchen und gleichzeitig eine hohe Effizienz und Zuverlässigkeit aufrechtzuerhalten.Ingenieure können diese miniaturisierten Regulatoren auswählen und die Systemleistung durch sorgfältiges Schaltungsdesign optimieren.

Abschluss

Der LM7805 spielt eine wichtige Rolle bei modernen elektronischen Geräten, von einfachen DC -Stromversorgungsprojekten bis hin zu komplexen industriellen Automatisierungs- und Automobilsystemen.Seine Leistung und Zuverlässigkeit haben es zu einem Grundnahrungsmittel in verschiedenen Anwendungen gemacht.

Im Laufe der Technologie werden sich lineare Regulatoren wie der LM7805 weiterentwickeln und höhere Effizienz, geringere Stromverbrauch und kleinere Größen erreichen.Die Entwicklung intelligenter Energieverwaltungstechnologie wird ihren Anwendungsbereich und ihre Flexibilität weiter erweitern.






Häufig gestellte Fragen [FAQ]

1. Wie viel Strom kann LM7805 umgehen?

Der LM7805 kann einen Ausgangsstrom von bis zu 1,5A liefern.Im Gegensatz dazu kann der LM317 Ausgangsströme von mehr als 1,5A liefern.

2. Kann ich den 7805 ohne Kondensator verwenden?

Der 7805 benötigt 100 NF -Kondensatoren sowohl am Eingang als auch bei der Ausgabe, um die Stabilität aufrechtzuerhalten.Ohne diese Kondensatoren besteht eine hohe Wahrscheinlichkeit einer Oszillation der Ausgangsspannung.Es ist wichtig, diese kostengünstigen Komponenten nicht zu sparen, da dies aufgrund fehlgeschlagener Teile zu teurerem Ersatz führen kann.

3. Warum werden die 7805 heiß?

Der LM7805 wird heiß, da es einen erheblichen Spannungsabfall darüber gibt.Wenn beispielsweise 19 V über den Regler und die Relaisspule Strom vorhanden sind, reicht die vom LM7805 abgeleitete Leistung aus, um Erheizung zu verursachen.

4. Warum brauchen lineare Regulatoren Kondensatoren?

Der Ausgangskondensator fungiert als temporäre Stromquelle für die Last.Dies verhindert, dass die Ausgangsspannung abfällt, wenn sich der Regler einstellt, um den durch die Last erforderlichen erhöhten Strom zu liefern.
