Erforschen Sie 12 gängige Komponenten

  • 2024/07/2
  • 87
Bei der Entwicklung moderner elektronischer Geräte nimmt die Vielfalt der Komponenten und die Komplexität ihrer Funktionen stetig zu.Schlüsselkomponenten sind Widerstände, Kondensatoren, Induktoren, Dioden und Transistoren.Diese Elemente bilden die Grundlage für elektronische Schaltungen und zeigen unterschiedliche technische Vorteile und breite Anwendbarkeit.

Widerstände, die häufigsten Komponenten in PCBs, begrenzen den Stromfluss durch Umwandlung elektrischer Energie in Wärme und schützen andere Komponenten in der Schaltung.Kondensatoren glätten Stromschwankungen, indem sie vorübergehend Gebühren speichern und eine sofortige Versorgung mit elektrischer Energie bereitstellen.Die Induktoren speichern Energie unter Verwendung des durch Stromfluss erzeugten Magnetfelds und widerstehen Veränderungen des Stroms, wobei sie erhebliche Rollen bei Filter- und Energiespeicherschaltungen spielen.

Jede Komponente hat spezifische Funktionen und technische Parameter.Beispielsweise sind Widerstände in verschiedenen Typen und Werten erhältlich, die basierend auf dem erforderlichen Widerstand und der Stromversorgung ausgewählt wurden.Die Kondensatoren variieren in Kapazitäts- und Spannungsbewertungen, die so ausgewählt wurden, dass die Energiespeicheranforderungen der Schaltung gerecht werden.Die Induktoren unterscheiden sich in Induktivitäts- und Strombewertungen, die auf die Filter- oder Energiespeicheranforderungen der Anwendung zugeschnitten sind.

Das Verständnis der Arbeitsprinzipien, Klassifizierungen und Anwendungen dieser Komponenten ist für die Gestaltung und Optimierung elektronischer Schaltungen von grundlegender Bedeutung.Dieses Wissen ermöglicht eine präzise Auswahl der Komponenten und eine effektive Schaltungsgestaltung, wodurch die Zuverlässigkeit und Effizienz in elektronischen Geräten gewährleistet wird.

Katalog

1. Widerstände
2. Kondensatoren
3. Induktor
4. Potentiometer
5. Transformator
6. Diode
7. Transistor
8. Siliziumgesteuerter Gleichrichter (SCR)
9. Integrierte Schaltungen (ICs)
10. Kristalloszillator
11. Schalter und Relais
12. Sensor
13. Schlussfolgerung

Widerstände

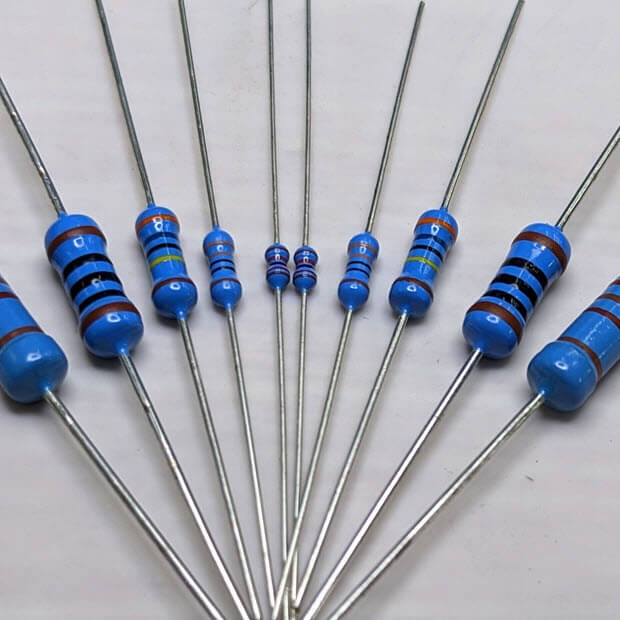

Resistors

Abbildung 1: Widerstände

Widerstände gehören aufgrund ihrer grundlegenden Funktionen und des breiten Anwendungsbereichs zu den am häufigsten verwendeten Komponenten in gedruckten Leiterplatten (PCBs).Ihre Hauptaufgabe ist es, den Stromfluss durch die Ablassung elektrischer Energie als Wärme zu begrenzen und so andere Komponenten in der Schaltung vor übermäßigem Strom oder Spannung zu schützen.Diese Kontrolle des Stromflusses wird durch ihren Widerstandswert erreicht, wie durch das Ohmsche Gesetz (V = IR) definiert, wobei die Spannung (v) gleich dem Produkt des Stroms (i) und des Widerstandes (R) ist.

Es gibt verschiedene Arten von Widerständen mit jeweils unterschiedlichen Eigenschaften.Zu den häufigen Sorten gehören Kohlenstofffilmwiderstände, Metallfilmwiderstände, Metalloxidfilmwiderstände und Drahtwettwiderstände.Kohlenstofffilmwiderstände sind kostengünstig und für allgemeine Zwecke geeignet.Metallfilmwiderstände bieten eine hohe Genauigkeit und Stabilität, was sie ideal für Hochleistungsschaltungen macht.Metalloxidfilmwiderstände zeichnen sich in Hochtemperaturumgebungen aus, während Drahtwundwiderstände für Anwendungen ausgelegt sind, die die Handhabung von Hochleistungen erfordern.

Enthusiasten sind oft mit "axialen" Widerständen vertraut, die Leads an beiden Enden und farbigen Ringen am Körper aufweisen.Diese Ringe dienen als Codes, die den Widerstandswert anzeigen.Durch die Dekodierung dieser Farbbänder kann man den Wert des Widerstands schnell bestimmen.Typischerweise werden vier oder fünf Ringe verwendet, wobei die ersten drei den Widerstandswert darstellen, der vierte, der den Multiplikator angibt und die letzte die Toleranz angibt.Beispielsweise hat ein Widerstand mit rot-rot-braun-goldenen Bändern einen Widerstand von 22 Ω und eine Toleranz von ± 5%.

Mit der Weiterentwicklung der Surface Mount Technology (SMT) sind die Chipwiderstände in modernen PCB -Designs immer häufiger vorkommen.Diese Widerstände sind kompakt und leicht, wodurch sie ideal für hochdichte, miniaturisierte elektronische Produkte.Sie sind mit numerischen Codes gekennzeichnet, um Widerstandswerte anzuzeigen, die mit spezifischen Markierungsstandards wie dem EIA-96-Standard schnell identifiziert werden können.

SMT

Abbildung 2: SMT

Beim Entwerfen eines Widerstands müssen Sie den Widerstandswert und die Leistungsbewertung berücksichtigen.Die Leistungsbewertung definiert die maximale Leistung, die der Widerstand bei einer bestimmten Temperatur sicher auflösen kann.Gemeinsame Leistungsbewertungen umfassen 1/8W, 1/4W, 1/2W, 1W und 2W.Stellen Sie sicher, dass die Leistungsbewertung des Widerstands den Anforderungen Ihres Stromkreises entspricht, um eine Überhitzung und mögliche Schäden zu verhindern.

Widerstände werden in verschiedenen Schaltungen ausgiebig eingesetzt, in denen es umsetzt, wie z. B. Strombegrenzung, Spannungsabteilung, Filterung und Impedanzübereinstimmung.In LED -Schaltungen begrenzen Widerstände den Strom, um LEDs vor übermäßigem Strom zu schützen.In Spannungsstichkreisen reduzieren sie die Spannung, um ein geeignetes Niveau für nachfolgende Stufen zu bieten.In Filterschaltungen arbeiten Widerstände mit Kondensatoren oder Induktoren, um Tiefpass-, Hochpass- oder Bandpassfilter zu erstellen.In HF -Schaltungen helfen Widerstände bei der Impedanzübereinstimmung und gewährleisten eine effiziente und stabile Signalübertragung.

Kondensatoren

Kondensatoren spielen eine wichtige Rolle bei elektronischen Schaltkreisen, indem sie bei Bedarf die Ladung aufbewahren und freigeben, um eine momentane Versorgung mit elektrischen Energie- und Glättungsstromschwankungen zu gewährleisten.Strukturell besteht ein Kondensator aus zwei durch ein Isoliermaterial getrennten leitenden Schichten (Elektroden).Wenn die Spannung angewendet wird, sammeln sich die entgegengesetzten Ladungen auf den Elektroden an, wodurch ein elektrisches Feld erzeugt und Energie gespeichert wird.Es gibt viele Arten von Kondensatoren, einschließlich Elektrolytkondensatoren, Keramikkondensatoren, Filmkondensatoren und Superkondensatoren, die jeweils unterschiedliche Eigenschaften basierend auf seinem Leiter oder dielektrischen Material mit unterschiedlichen Eigenschaften.

Elektrolytkondensatoren sind für ihre hohen Kapazitätswerte bekannt, was sie für Anwendungen geeignet ist, die erhebliche Kapazität erfordern, wie z. B. Leistungsfilterung und Energiespeicher.Diese Kondensatoren verwenden Aluminiumfolie oder Tantal für Elektroden und eine durch Elektrolyse gebildete Oxidschicht als Dielektrikum.Ein wesentliches Merkmal von Elektrolytkondensatoren ist ihre Polarität;Sie haben unterschiedliche positive und negative Terminals.Eine falsche Installation kann zu Kondensatorschäden oder Explosion führen.Trotz ihrer hohen Kapazität leiden Elektrolytkondensatoren unter hohen Leckströmen, niedrigerer Temperaturstabilität und kürzerer Lebensdauer.

Resistors

Abbildung 3: Widerstände

Keramikkondensatoren verwenden Keramikmaterialien als Dielektrika, die geringe Größe, niedrige Kosten, Nichtpolarität und gute Temperaturstabilität bieten.Sie sind in Hochfrequenzschaltungen, Kopplungen und Umgehungsanwendungen weit verbreitet.Keramikkondensatoren werden basierend auf dielektrischem Material in hohe dielektrische konstante Typen (wie X7R, Z5U) und niedrig dielektrische konstante Typen (wie COG, NP0) eingeteilt.Hochdielektrische konstante Kondensatoren bieten eine größere Kapazität, weisen jedoch höhere Temperaturkoeffizienten auf, die für den allgemeinen Gebrauch geeignet sind.Niedrige konstante Kondensatoren mit niedriger Dielektrizität bieten eine bessere Stabilität, ideal für hochpräzise Schaltkreise.

Ceramic Capacitors

Abbildung 4: Keramikkondensatoren

Filmkondensatoren verwenden organische Filme wie Polyester und Polypropylen als Dielektrik.Sie weisen Tangenten mit niedrigem Verlust, hohe Isolationsresistenz und hervorragende Frequenzeigenschaften auf, wodurch sie ideal für Hochfrequenz-, Hochspannungs- und Präzisionskreise.Gemeinsame Anwendungen umfassen elektronische Instrumente, Audiogeräte und Filter.Filmkondensatoren sind in axialen und radialen Formen erhältlich, wobei axiale Typen für die Durchschnittsmontage und Radialtypen für die Oberflächenmontage geeignet sind.

Film Capacitors

Abbildung 5: Filmkondensatoren

Superkondensatoren, auch als elektrochemische Kondensatoren oder zweischichtige Kondensatoren bekannt, bieten extrem hohe Kapazität und erreichen mehrere Faraden oder sogar Tausende von Faraden.Sie eignen sich perfekt für Anwendungen, die ein schnelles Laden und Entladen erfordern, z. B. Energiewiederherstellungssysteme, ununterbrochene Stromversorgungen (UPS) und Energiespeichergeräte.Superkondensatoren speichern eine erhebliche Menge an Ladung, indem sie durch elektrochemische Prozesse eine Doppelschichtstruktur auf der Elektrodenoberfläche bilden.Ihre Vorteile umfassen schnelles Laden und Entladungsgeschwindigkeiten und eine lange Lebensdauer des Zyklus.Ihre niedrige Betriebsspannung erfordert jedoch Serienkonfigurationen, um höhere Spannungsanforderungen zu erfüllen.

Supercapacitors

Abbildung 6: Superkondensatoren

Induktor

Induktoren spielen neben Widerständen und Kondensatoren eine zentrale Rolle in der Familie der linearen passiven Komponenten.Im Gegensatz zu Kondensatoren, die Energie elektrostatisch speichern, speichern Induktoren Energie magnetisch über das durch den Strom erzeugte Magnetfeld.Im Kern besteht ein Induktor aus einer Spule, die typischerweise durch Wickeldraht hergestellt wird.Seine primäre Funktion ist es, sich den Stromveränderungen zu widersetzen.Wenn der Strom durch die Spule fließt, entsteht ein umgebendes Magnetfeld.Variationen in diesem Magnetfeld erzeugen eine induzierte elektromotive Kraft (EMF), die auch als selbst induzierte EMF bekannt ist und die Veränderungen des Stroms entgegenwirkt.

Die Induktivität eines Induktors, gemessen in Henrys (H), ist ein Schlüsselparameter, der seine Fähigkeit zur Speicherung magnetischer Energie angibt.Diese Induktivität wird durch verschiedene Faktoren beeinflusst: die Anzahl der Wendungen, die Geometrie der Spule und das verwendete magnetische Material.Im Allgemeinen verbessert die Erhöhung der Anzahl der Kurven oder der Fläche der Spule die Induktivität.Das Wickeln der Spule um ein magnetisches Material wie ein Eisenkern oder einen Ferritkern wickelt die Induktivität signifikant, da diese Materialien das Magnetfeld konzentrieren und stärken.

Induktoren verwenden typischerweise Kernmaterialien wie Eisen, Ferrit und Luft.Induktoren mit Eisen- oder Ferritenkernen weisen eine höhere Induktivität auf und sind ideal für niederfrequente und hohe Leistungsanwendungen.Sie verursachen jedoch höhere Verluste, einschließlich Wirbelstrom- und Hystereseverluste, bei hohen Frequenzen.Ferrit, ein ferromagnetisches Material mit hohem Widerstand und niedrigem Wirbelstromverlusten, wird häufig bei Hochfrequenzinduktoren verwendet.Luftkerninduktoren, ohne einen magnetischen Kern, eliminieren Kernverluste und sind für hochfrequente Anwendungen geeignet, obwohl sie eine geringere Induktivität aufweisen.

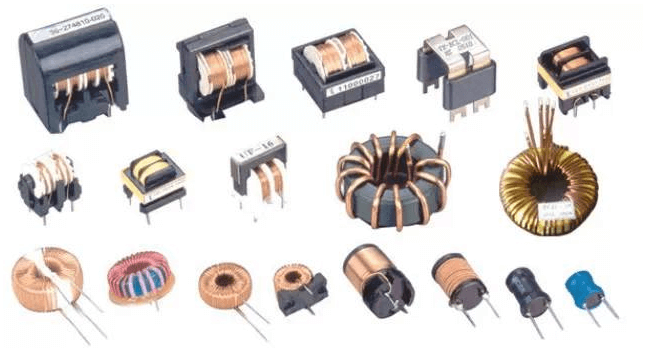

Inductor

Abbildung 7: Induktor

Diese Induktoren haben einen konstanten Induktivitätswert und werden üblicherweise für die Filter-, Erstickungs- und Energiespeicherschaltungen verwendet.Ihre feste Natur macht sie für stabile Anwendungen zuverlässig.

Die Induktivität dieser Induktoren kann durch Einstellen des Spulenabstands oder der Position des Eisenkerns verändert werden.Sie werden häufig in Tuningschaltkreisen und Frequenzauswahlschaltungen verwendet, wodurch Anwendungen, die eine einstellbare Induktivität erfordern, Flexibilität bieten.

Diese grundlegende Art von Induktor, typischerweise aus emailliertem Draht, wird auf verschiedenen elektronischen Geräten verwendet.Es dient in vielen elektrischen Schaltkreisen als grundlegende Baustein und bietet wesentliche induktive Eigenschaften.

Ein Choke ist ein Induktor, der hochfrequentes Geräusch unterdrückt, wodurch es bei der Filterschaltungen der Stromversorgung von unschätzbarem Wert ist.Durch das Blockieren oder "Ersticken" unerwünschte Hochfrequenzsignale sorgt es für eine glattere Stromversorgung.

Diese Art von Induktor kann häufig mit erheblicher Leistung umgehen und wird häufig beim Wechseln von Stromversorgungen und Energieumwandlungsschaltungen eingesetzt.Das Design bietet großen Strömen und effiziente Energiespeicher, die für Hochleistungsanwendungen von entscheidender Bedeutung sind.

Potentiometer

Ein Potentiometer, der allgemein als variabler Widerstand bezeichnet wird, ist ein wesentlicher Bestandteil von Schaltungen, die eine präzise Steuerung über Strom- und Spannungsanpassungen erfordern.Diese Komponente wird in zwei Primärtypen geliefert: Rotary und Linear, je nach Anwendung spezifische Vorteile.Das Grundprinzip eines Potentiometers besteht darin, den Widerstandswert zu verändern, indem die Position des Schiebereglerkontakts verschoben wird, wodurch die sorgfältige Regulierung von Schaltungsparametern ermöglicht wird.

Rotary Potentiometer

Das Rotary Potentiometer ist der am häufigsten vorkommende Typ, der durch seine Methode zur Änderung des Widerstands durch die Rotation eines Knopfes gekennzeichnet ist.Intern enthält es einen halbkreisförmigen Widerstand, über den sich ein Schieberegler bewegt und den Widerstand auf dem Weg entlang des gekrümmten Pfades einstellt.Diese Konfiguration ermöglicht es dem Rotary Potentiometer, eine reibungslose und kontinuierliche Widerstandsanpassung bereitzustellen, sodass es ideal für Anwendungen wie Volumensteuerung, potenzielle Anpassungen und Helligkeitsstimmungen.Zum Beispiel veranschaulicht der Volumencontroller in einem Radio einen Rotary Potentiometer in Aktion.Durch das Drehen des Knopfes passt der Benutzer den Strom des Verstärkers an und ändert so das Ausgabesvolumen.

Zu den wichtigsten Parametern zur Auswahl eines Rotary Potentiometers gehören der Widerstandsbereich und die Linearität.Der Widerstand kann von ein paar Ohm bis zu mehreren Megegohms reichen, um eine Vielzahl von Anforderungen zu erfüllen.Die Linearität bestimmt die Beziehung zwischen dem Rotationswinkel und der Änderung des Widerstands und ist für Anwendungen erforderlich, bei denen eine genaue Anpassung erforderlich ist.Ein hoher Linearitätspotentiometer stellt sicher, dass sich der Widerstand proportional mit dem Drehwinkel ändert und eine genauere Kontrolle liefert.

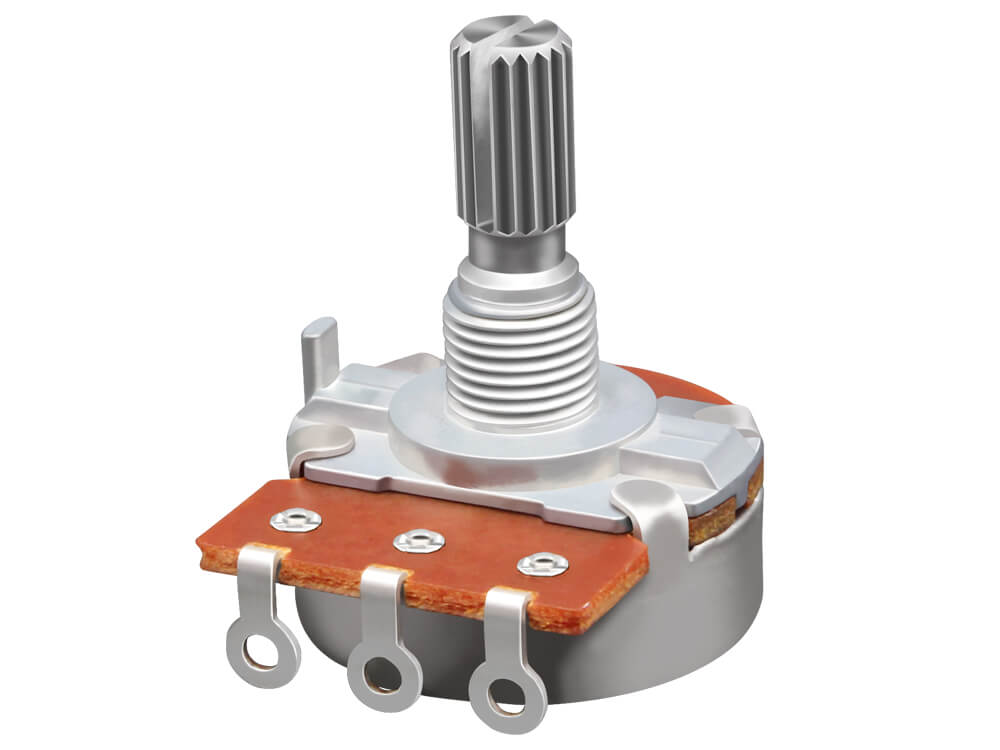

Potentiometer

Abbildung 8: Potentiometer

Linearer Potentiometer

Während das Arbeitsprinzip eines linearen Potentiometers das seines Rotary -Gegenstücks spiegelt, bewegt sich der Schieberegler in einem linearen Potentiometer eher entlang einer geraden Linie als einem Bogen.Im Inneren beherbergt es einen linearen Widerstand, und wenn der Schieberegler darüber übersetzt wird, wird der Widerstandswert modifiziert.Dieses Design macht lineare potenzentiometer besonders geeignet für Anwendungen, die lineare Bewegungsanpassungen wie Audiogeräte -Fader, leichte Dimmer und andere Geräte erfordern, bei denen eine lineare Verschiebung bevorzugt wird.

Lineare Potentiometer werden in industriellen Kontrollen, Laborinstrumenten und verschiedenen Audiogeräten ausgiebig eingesetzt.Ihre einfache Struktur, einfache Installation und Betrieb sowie die Fähigkeit, präzise lineare Anpassungen bereitzustellen, machen sie in vielen Bereichen vielseitige und zuverlässige Komponenten.Ob in ausgeklügelten Labor -Setups oder alltäglichen Audiogeräten, die Fähigkeit des linearen Potentiometers, eine konsistente und präzise Kontrolle zu liefern, wird hoch geschätzt.

Transformator

Die Hauptaufgabe eines Transformators besteht darin, die Übertragung elektrischer Energie zwischen zwei Schaltungen durch elektromagnetische Induktion zu erleichtern und gleichzeitig die Spannung zu modifizieren.Im Kern besteht ein Transformator aus einem weichen Eisenkern und mindestens zwei Spulensätzen, die als Wicklungen bezeichnet werden: die Primärspule und die Sekundärspule.Die Primärspule ist mit der Stromquelle verbunden und erhält elektrische Energie, während die Sekundärspule diese Energie an den Zielkreis überträgt, wodurch die Spannung im Prozess erhöht oder verringert wird.

Transformatoren arbeiten nach dem Prinzip der elektromagnetischen Induktion.Wenn ein abwechselnder Strom (AC) durch die Primärspule fließt, erzeugt er ein abwechselndes Magnetfeld.Dieses Magnetfeld durchquert den Weicheisenkern und induziert eine elektromotive Kraft (EMF) in der Sekundärspule, wodurch ein Strom im Sekundärkreis erzeugt wird.Dieser Mechanismus ermöglicht die Übertragung von Energie zwischen zwei Schaltungen ohne direkten elektrischen Kontakt.Das Spannungsumwandlungsverhältnis eines Transformators wird durch das Verhältnis der Kurven in der Primärspule zu den Kurven in der Sekundärspule definiert.Wenn die Sekundärspule mehr Kurven hat als die Primärspule, ist der Transformator ein Step-up-Transformator, der die Spannung erhöht.Wenn die Sekundärspule weniger Kurven hat, handelt es sich um einen Step-Down-Transformator, der die Spannung verringert.

Transformer

Abbildung 9: Transformator

Transformatorstruktur

Der Kern besteht typischerweise aus Siliziumstahlblättern mit hoher Permeabilität, um die Eisenverluste, einschließlich Hystereseverluste und Wirbelstromverluste, zu minimieren.Das Design und die Form des Kerns beeinflussen die Leistung des Transformators erheblich.Zu den gemeinsamen Kernkonstruktionen gehören E-Typ- und Toroidkerne, die jeweils einzigartige Vorteile in Bezug auf Effizienz und Leistung bieten.

Die Wicklungen, die aus den primären und sekundären Spulen bestehen, bestehen normalerweise aus isoliertem Kupfer- oder Aluminiumdraht.Transformatorleistungsparameter wie Spannungsumwandlungsverhältnis, Widerstand und Leckageinduktivität werden durch Faktoren wie die Anzahl der Kurven, den Drahtdurchmesser und die Wickelverfahren beeinflusst.Das ordnungsgemäße Wickeldesign ist der Schlüssel zur Gewährleistung eines effizienten und zuverlässigen Betriebs des Transformators.

Isolationsmaterialien werden verwendet, um die Wicklungen voneinander und aus dem Kern zu isolieren, um Kurzschlüsse und Durchbrüche zu verhindern.Zu den häufig verwendeten Isolationsmaterialien gehören emailliertes Draht, Isolierpapier und Isolieröl.Diese Materialien stellen sicher, dass der Transformator durch die Aufrechterhaltung der elektrischen Trennung sicher und effizient arbeitet.

Für große Transformatoren ist ein effektives Kühlsystem erforderlich, um die während des Betriebs erzeugte Wärme abzulösen.Zu den üblichen Kühlmethoden gehören die Luftkühlung, die entweder natürlich oder erzwungen sein können und die Ölkühlung beinhalten kann.

Diode

Eine Diode ist ein Halbleitergerät, mit dem Strom nur in eine Richtung fließen kann, von der Anode (+) zur Kathode (-), ähnlich einer Einbahnstraße.Es zeigt einen niedrigen Widerstand in Vorwärtsrichtung und hohem Widerstand in umgekehrter Richtung und verhindert effektiv den Rückstromfluss, der die elektronischen Geräte beschädigen könnte.Dieses unidirektionale Verhalten macht die Diode zu einer Schlüsselschutzkomponente in verschiedenen Schaltungen.

Der Betrieb der Diode basiert auf dem P-N-Junction-Prinzip.Wenn eine Vorwärtsspannung über die Anode und die Kathode aufgetragen wird, nimmt die P-N-Übergangsbarriere ab, sodass Elektronen und Löcher Strom kombinieren und erzeugen können.In diesem Zustand ist die Diode mit sehr geringem Widerstand "eingeschaltet".Umgekehrt nimmt die P-N-Junction-Barriere zu, wodurch der Fluss von Elektronen und Löchern verhindert wird, und somit ist die Diode aus "aus", wobei ein hoher Widerstand aufweist.

Arten von Dioden

Standarddioden werden hauptsächlich in Richtigungsschaltungen verwendet, um den Wechselstrom (AC) in Gleichstrom (DC) umzuwandeln.Diese Dioden sind durch ihre hohe Vorwärtsstromkapazität und einen sehr geringen Rückstrom gekennzeichnet, was für einen effizienten Korrekturprozess wichtig ist.

LEDs sind einzigartige Dioden, die Licht aussagen, wenn sich Elektronen und Löcher rekombinieren und Photonen freisetzen.LEDs, die in Indikatorlichtern, Anzeigebildschirmen und verschiedenen Beleuchtungsanwendungen häufig verwendet werden, werden für ihre hohe Effizienz, ihre lange Lebensdauer und verschiedene Farboptionen bevorzugt.Ihre Vielseitigkeit hat die Beleuchtungstechnologie in zahlreichen Branchen revolutioniert.

Die Schottky-Diode ist bekannt für die geringe Vorwärtsspannungsabfall und die schnelle Schaltgeschwindigkeit und ist ideal für Hochfrequenz- und Hochgeschwindigkeitsanwendungen, wie z.Die schnelle Reaktionszeit macht es in Anwendungen, die eine schnelle Signalverarbeitung erfordern, von unschätzbarem Wert.

Zenerdioden sind so konzipiert, dass sie während des Rückausbruchs eine stabile Spannung aufrechterhalten, wodurch sie perfekt für Spannungsreferenz- und Regulierungsschaltungen geeignet sind.Durch die Bereitstellung konsistenter Spannungsniveaus gewährleisten sie den zuverlässigen Betrieb empfindlicher elektronischer Komponenten.

Tunneldioden, die negative Resistenzeigenschaften aufweisen, eignen sich für Hochfrequenzoszillatoren und Verstärker.Mit ihren einzigartigen Eigenschaften können sie in Anwendungen, die eine Hochgeschwindigkeitssignalverstärkung und die Frequenzerzeugung erfordern, effektiv funktionieren.

Die Kapazität einer Varaktordiode variiert mit der angelegten Rückspannung mit der umgekehrten Vorspannung, wodurch sie bei der Abstimmung von Schaltkreisen hilfreich ist.Mit dieser Eigenschaft können Varaktordioden in Frequenzmodulations- und Tuning -Anwendungen verwendet werden, wobei eine präzise Kontrolle der Kapazität erforderlich ist.

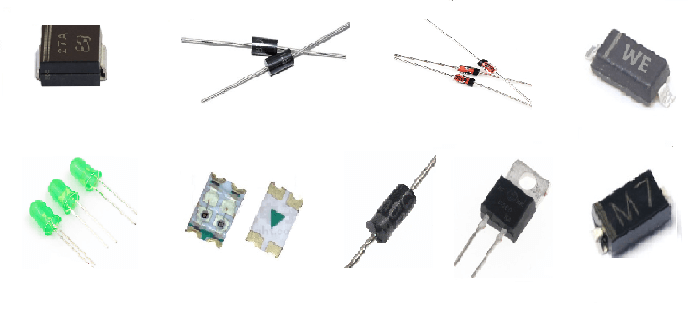

Diode

Abbildung 10: Diode

Transistor

Transistoren sind grundlegende Elemente der modernen Elektronik, wobei Milliarden in einem einzelnen integrierten Schaltkreis -Chip eingebettet sind.Sie fungieren hauptsächlich als Verstärker und elektronische Schalter.Es gibt verschiedene Arten von Transistoren, aber die am häufigsten verwendeten Bipolarübergangtransistoren (BJTs) und Feldeffekttransistoren (FETs).

Bipolare Junction -Transistoren (BJTs)

Bipolare Junction -Transistoren (BJTs) sind eine weit verbreitete Art von Transistor, die in zwei Varianten kategorisiert sind: NPN und PNP.Jede Variante umfasst drei Klemmen: Basis (B), Sammler (C) und Emitter (E).Der Arbeitsmechanismus von BJTs hängt von der Injektion und Verbreitung von Minderheitenträgern ab.

NPN -Transistor:

Bei einem NPN-Transistor wird die Basis-Emitter-Überleitung, wenn der Basisstrom in Richtung des Emitters fließt, vorwärts gereizt, während der Collector-Base-Übergang umgekehrt bleibt.Dieses Setup erleichtert die Injektion von Minderheitenträgern von der Basis in den Emitter, was zu einem wesentlichen Sammlerstrom führt, der vom Sammler zum Emitter fließt.Im Wesentlichen löst das Vorhandensein eines Basisstroms den Sammlerstrom aus.

PNP -Transistor:

Das operative Prinzip eines PNP -Transistors ist die Umkehrung eines NPN -Transistors.Wenn der Basisstrom zum Kollektor fließt, ist die Basis-Emitter-Verbindung nach vorne vorgespannt und die Collector-Base-Überleitung umgekehrt.Dieser Zustand veranlasst Minderheitenträger, vom Emitter in die Basis injiziert zu werden, wodurch ein größerer Sammlerstrom erzeugt wird, der vom Emitter zum Sammler fließt.Bei PNP -Transistoren fließt der Strom vom Emitter zum Sammler, wenn der Basisstrom angewendet wird.

Feldeffekttransistoren (FETs)

Feldeffekttransistoren (FETs) sind ein weiterer wichtiger Transistor-Typ, der ein elektrisches Feld zur Regulierung des Stromflusses verwendet.FETs sind für ihre hohe Eingangsimpedanz und ihren geringen Stromverbrauch bekannt.Sie werden in die Übergangs-Feldeffekttransistoren (JFETs) und in Metaloxid-Semiconductor Field-Effect-Transistoren (MOSFETs) eingeteilt.

Junction Field-Effect Transistor (JFET):

Ein JFET besteht aus drei Terminals: Quelle (en), Drain (D) und Gate (G).Der Stromfluss zwischen Quelle und Abfluss wird durch die Gate -Spannung moduliert.Wenn sich die Gate-Source-Spannung umgekehrt, verengt sich der leitende Kanal und schränkt den Stromfluss ein.

Metal-Oxid-Sämiener-Feld-Effekt-Transistor (MOSFET):

MOSFETs werden in den Verbesserungsmodus und den Depletion -Modus unterteilt.Ihr Hauptvorteil liegt in der hohen Impedanzcharakteristik zwischen dem Tor und dem Kanal.Im Verbesserungsmodus-MOSFETs bildet eine positive Spannung (für N-Kanal) oder eine negative Spannung (für P-Kanal), die zwischen dem Gate und der Quelle ein leitender Kanal bildet.Im Gegensatz dazu werden die MOSFETs des Depletionsmodus von Natur aus angelegt, wenn keine Gate -Spannung angewendet wird, wobei die Gate -Spannungsleitfähigkeit reguliert wird.

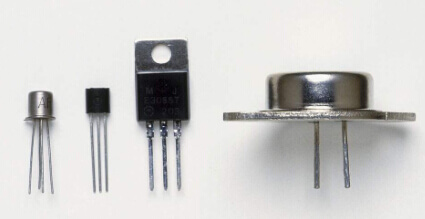

Transistor

Abbildung 11: Transistor

Siliziumkontrollierter Gleichrichter (SCR)

Der mit Silizium kontrollierte Gleichrichter (SCR), auch als Thyristor bekannt, ist eine Halbleitervorrichtung mit drei Leitungen, die hauptsächlich als elektronischer Schalter verwendet werden.Die SCR-Stifte bestehen aus einer vierschichtigen Siliziumstruktur, die drei PN-Verbindungen enthält, und werden als Anode (A), Kathode (K) und Gate (G) bezeichnet.Die charakteristischen Eigenschaften von SCRs machen sie besonders vorteilhaft für die Behandlung von Hochleistungsanwendungen und die präzise Steuerung von Hochstromkreisen.

Arbeitsprinzip von SCR

Der Betriebsmechanismus eines SCR basiert auf der Gate -Trigger -Steuerung.Wenn eine Vorwärtsspannung zwischen Anode und Kathode angewendet wird, bleibt der SCR in einem Aus -Status, bis das Tor einen Triggerimpuls erhält.Dieser Impuls aktiviert den internen PN -Übergang und ermöglicht den Strom von der Anode zur Kathode.Sobald der SCR aktiviert ist, bleibt er eingeschaltet, bis der Strom zwischen der Anode und der Kathode auf Null fällt, oder eine Rückspannung angewendet wird, was es zu einer ausgezeichneten Wahl für Hochleistungsschaltanwendungen macht.

Vor der Auslösung steigt die Spannung zwischen Anode und Kathode, aber kein Strom fließt durch und hält den SCR in einem hochressigen Zustand.Dies stellt sicher, dass das Gerät nach wie vor bleibt, bis das entsprechende Steuersignal empfangen wird.

Nach Erhalt eines Triggerimpulses am Tor beginnt der interne PN -Übergang zu leisten.Auf diese Weise kann der Strom von der Anode zur Kathode fließen und die SCR in einen Zustand mit niedrigem Widerstand übertragen.Das Gerät schaltet effektiv ein und ermöglicht einen hohen Stromfluss durch die Schaltung.

Nachdem der anfängliche Triggerimpuls verschwunden ist, leitet der SCR weiterhin so lange, wie der Anodenstrom über der Haltestromschwelle bleibt.Diese Funktion stellt sicher, dass das Gerät ohne ein kontinuierliches Gate -Signal im leitenden Zustand bleibt und einen stabilen Betrieb über längere Zeiträume liefert.

Wenn der Anodenstrom unter den Haltestrom fällt oder eine Umkehrspannung angelegt wird, kehrt der SCR in einen hochfeindlichen Zustand zurück.Dieser Abschaltmechanismus ist wichtig, um sicherzustellen, dass der SCR bei Bedarf ausgeschaltet werden kann, wodurch ein unbeabsichtigter Stromfluss verhindert wird.

Silicon Controlled Rectifier

Abbildung 12: Siliziumkontrollierter Gleichrichter

Integrierte Schaltungen (ICs)

Integrierte Schaltkreise (ICs) stellen einen wesentlichen Fortschritt in der Elektronik dar, das aus zahlreichen Schaltungselementen und Komponenten auf Halbleitermaterialien wie Silizium besteht.Die Schaffung und Entwicklung von ICs hat elektronische Geräte kleiner, leistungsfähiger und wirtschaftlicher gemacht, was die Weiterentwicklung der Computertechnologie erheblich beschleunigt.ICs werden häufig als das Gehirn von Schaltungssystemen angesehen und sind wichtig für die Durchführung komplexer logischer Operationen und Steuerungsaufgaben.Diese Schaltkreise sind in schwarzen plastischen Gehäusen verschiedener Formen und Größen mit sichtbaren Verbindungskontakten eingeschlossen.

Der Aufbau integrierter Schaltungen umfasst die Integration mehrerer elektronischer Komponenten wie Transistoren, Widerstände und Kondensatoren in einen kleinen Halbleiterchip.Diese Komponenten werden durch mikroskopische Drähte miteinander verbunden, um einen zusammenhängenden Schaltkreis zu bilden.Der Herstellungsprozess von ICs beinhaltet die Photolithographie, um das Schaltungsmuster auf den Halbleiterwafer zu ätzen.Darauf folgen mehrere komplexe Schritte, einschließlich Dotierung, Oxidation, Ablagerung und Metallisation, um schließlich den integrierten Schaltkreis zu bilden.

Klassifizierung von ICs

Digital integrierte Schaltkreise (digitale ICs):

Diese ICs sind so konzipiert, dass diskrete Signale verarbeitet werden und Komponenten wie Logikgore, Mikroprozessoren, Speicherchips und anwendungsspezifische integrierte Schaltungen (ASICs) enthalten sind.Digitale ICs sind ein wesentlicher Bestandteil der Verarbeitung binärer Daten und der Durchführung verschiedener logischer Vorgänge.

Analog ICS:

Diese ICs werden verwendet, um kontinuierliche Signale zu verwalten.Beispiele sind operative Verstärker, lineare Regulatoren, Signalkonditionierer und Analog-Digital-Wandler (ADCs).Analoge ICs sind wichtig, um Signale in einer Vielzahl elektronischer Geräte zu verstärken, zu filtern und umzuwandeln.

Gemischte Signal -ICs:

Diese Schaltungen kombinieren digitale und analoge Funktionen.Beispiele sind Analog-Digital-Konverter (ADCs) und Digital-analog-Konverter (DACS), die dazu beitragen, die Lücke zwischen analogen Signalen und digitaler Verarbeitung zu überbrücken.

Verpackungstechnologie für integrierte Schaltungen

Die Verpackung integrierter Schaltungen ist sehr wichtig für ihre Leistung und Zuverlässigkeit.Verschiedene Pakettypen eignen sich für verschiedene Anwendungen und Montagestechniken:

Dual Inline-Paket (DIP):

Dieser Pakettyp verfügt über zwei parallele Zeilen von Stiften, die für die durch einfache Handhabung und Baugruppe geeignet sind.

Small Excline -Paket (SOP) und Dünnes kleines Umrisspaket (TSOP):

Diese Pakete wurden für die Surface Mount Technology (SMT) entwickelt und sind auf beiden Seiten Stifte angeordnet, wodurch sie ideal für Kompaktplattenlayouts sind.

Quad Flat No-Lead Package (QFN):

QFN verfügt über Stifte am unteren Rand des Pakets. Damit ist es ideal für Bretter mit hoher Dichte mit einer effizienten Raumnutzung und thermischen Leistung.

Ball Grid Array (BGA):

BGA verwendet Lötbälle als Stifte und eignet sich für Anwendungen, die hohe Stiftzählungen und eine hervorragende Leistung erfordern.Dieser Pakettyp unterstützt Hochgeschwindigkeits- und Hochfrequenzvorgänge und macht ihn zu einem Muss für fortschrittliche elektronische Geräte.

Integrated Circuit

Abbildung 13: Integrierte Schaltung

Kristalloszillator

Kristalloszillatoren sind wesentliche Komponenten, die Taktsignale für Schaltungen erzeugen, die ein präzises und stabiles Timing erfordern.Ihr Betrieb hängt von den mechanischen Schwingungen von piezoelektrischen Materialien wie Quarzkristallen ab, um periodische elektronische Signale zu erzeugen.Jeder Kristalloszillator ist so konstruiert, dass er bei einer bestimmten Frequenz vibriert und im Vergleich zu anderen Zeitverfahren signifikant höhere Präzision und Stabilität bietet und gleichzeitig kleiner und kostengünstiger ist.

Die Funktion von Kristalloszillatoren basiert auf dem piezoelektrischen Effekt von Quarzkristallen.Wenn eine externe Spannung angewendet wird, verformt sich der Quarzkristall.Sobald die Spannung entfernt ist, kehrt der Kristall in seine ursprüngliche Form zurück, ein Prozess, der Oszillationen bei bestimmten Frequenzen erzeugt.Die Resonanzfrequenz dieser Oszillationen wird durch die Geometrie des Kristalls und die Art und Weise bestimmt, wie sie geschnitten wird.Aufgrund des qualitativ hochwertigen Faktors (Q-Wert) von Quarz können Kristalloszillatoren extrem stabile und präzise Frequenzen liefern, was sie in verschiedenen Anwendungen unverzichtbar macht.

Basisquarzkristalloszillator (XO)

Dieser Typ bietet eine Standardfrequenzleistung und wird häufig in Unterhaltungselektronik und Industriegeräten verwendet.Das Basic XO bietet eine ausreichende Genauigkeit für allgemeine Anwendungen und macht es zu einer allgegenwärtigen Wahl für Standard -Zeitanforderungen.

Temperaturkompensierte Kristalloszillator (TCXO)

TCXOs behalten die Frequenzstabilität durch eingebaute Temperaturkompensationsschaltung bei, um selbst bei Temperaturänderungen eine konsistente Leistung zu gewährleisten.Dies macht sie ideal für hochpräzise Anwendungen wie Kommunikationsgeräte und GPS-Module, bei denen es wichtig ist, das genaue Zeitpunkt auch mit Änderungen in der Umgebung aufrechtzuerhalten.

Spannungsgesteuerter Kristalloszillator (VCXO)

VCXOs ermöglichen es, die Schwingungsfrequenz über eine externe Spannung einzustellen.Diese Funktion macht sie üblicherweise in Frequenzsynthesizern und Phasenschleifen (PLLS) verwendet.Die Fähigkeit, die Frequenz in Echtzeit zu optimieren, ist für Anwendungen erforderlich, bei denen eine dynamische Frequenzanpassung erforderlich ist.

Ofenkontrollierter Kristalloszillator (OCXO)

OCXOs erreichen die höchste Frequenzstabilität, indem er den Kristall erhitzt und bei einer konstanten Temperatur aufrechterhalten wird.Dieser Ansatz gewährleistet minimale Frequenzvariationen, wodurch OCXOs für Umgebungen geeignet sind, die eine extrem hohe Stabilität erfordern, z. B. Basisstationen und Präzisionstestgeräte.Die Umgebung mit konstanter Temperatur minimiert die Auswirkungen externer Temperaturschwankungen und sorgt für eine beispiellose Zeitgenauigkeit.

Crystal Oscillators

Abbildung 14: Kristalloszillatoren

Schalter und Relais

Schalter sind grundlegende Komponenten in elektrischen Schaltkreisen und steuern den Stromfluss durch Umschalten zwischen offenen und geschlossenen Schaltungen.Sie sind in verschiedenen Formen erhältlich, die jeweils auf bestimmte Anwendungsszenarien zugeschnitten sind, um das ordnungsgemäße Funktionieren elektronischer Geräte zu gewährleisten.

Slider Switch: Dieser Schalter arbeitet durch Schieben und Ändern des Schaltungszustands.Es ist häufig in kleinen elektronischen Geräten wie Taschenlampen und Spielzeugen aufgrund seiner Einfachheit und Benutzerfreundlichkeit zu finden.

Rotationsschalter: Durch Drehen kann dieser Schalter eine Schaltung entweder öffnen oder schließen oder verschiedene Schaltungswege auswählen.Es wird häufig in Geräten verwendet, die Multi-Grear-Auswahlen wie Öfen und Funkgeräte benötigen, sodass Benutzer verschiedene Betriebsmodi oder Einstellungen auswählen können.

Druckknopfschalter: Dieser Schalter wird durch Drücken aktiviert und bietet entweder eine sofortige oder anhaltende Ein-Off-Steuerung.Es wird in Kontrollpaneele, Tastaturen und Haushaltsgeräten weit verbreitet und bietet eine benutzerfreundliche Schnittstelle zum Initiieren oder Stoppen von Funktionen.

Hebelschalter: Dieser Schalter wird von einem Hebel betrieben und für mechanische Geräte und industrielle Steuerungssysteme geeignet.Das robuste Design sorgt für einen zuverlässigen Betrieb in anspruchsvolleren Umgebungen.

Kippschalter: Dieser Schalter ändert den Schaltungszustand über einen Umkippmechanismus.Aufgrund seines einfachen Betriebs und seiner Zuverlässigkeit wird es häufig in kleinen Geräten und elektronischen Projekten verwendet.

Schlüsselschalter: Die Steuerung wird erreicht, indem ein Schlüssel eingefügt und gedreht wird, wodurch es ideal für die Sicherheitsregelungs- und Autoritätsverwaltungssysteme ist.Dieser Schalter stellt sicher, dass nur autorisierte Mitarbeiter die Schaltung aktivieren oder deaktivieren können.

Relais sind elektromagnetische Schalter, die unter Verwendung eines Magnets arbeiten.Wenn der Strom durch den Magnet fließt, erzeugt es ein Magnetfeld, das entweder einen Anker anzieht oder freigibt, wodurch sich die Kontakte zum Öffnen oder Schließen von Schalter öffnen oder schließen.Relais spielen eine Schlüsselrolle bei der Verstärkung kleiner Stromsignale in größere und sind in Fernbedienungs- und Automatisierungssystemen von großem Nutzen.

Elektromagnetisches Relais: Dieses Relais nutzt die elektromagnetische Kraft zum Betrieb von Kontakten und wird in Kontrollsystemen und Schutzschaltungen häufig verwendet.Die Fähigkeit, unterschiedliche Stromniveaus zu bewältigen, macht es für viele Anwendungen vielseitig.

Festkörperrelais (SSR): Anstelle von mechanischen Kontakten verwendet dieses Relais elektronische Komponenten.Es bietet Vorteile wie lärmfrei, farkfrei und eine längere Lebensdauer.SSRs eignen sich für hochfrequente und hohe Zuverlässigkeitsanwendungen.

Thermisches Relais: Dieser Relais wird durch thermische Effekte betrieben und wird für Schaltungen zum Schutz von Motor- und Überlastungen verwendet.Die Fähigkeit, auf Temperaturänderungen zu reagieren, macht es sehr effektiv, um elektrische Systeme vor Überhitzung zu schützen.

Zeitrelais: Dieses Relais aktiviert die Kontakte nach einem voreingestellten Zeitintervall, sodass es ideal für die Steuerung und Verzögerungsschutzschaltungen ist.Es stellt sicher, dass Vorgänge zu bestimmten Zeiten auftreten und die Präzision automatisierter Prozesse verbessern.

Pulsrelais: Dieses Relais reagiert auf Impulssignale und eignet sich zum Zählen und Pulskontrollsystemen.Seine genaue Reaktion auf Impulse macht es in Systemen, die eine genaue Zählung und das Timing erfordern, von unschätzbarem Wert.

Zu den wichtigsten Parametern für Relais gehören der Kontakt mit Kontakt, Spannung, Kontaktformular (wie SPDT, DPDT), Spannungsspannung und Stromverbrauch.Die Auswahl des entsprechenden Relais hängt vom spezifischen Strom- und Spannungsanforderungen und der für die Anwendung erforderlichen Antwortzeit ab.Das Verständnis dieser Parameter stellt sicher, dass das ausgewählte Relais in seiner festgelegten Rolle zuverlässig und effizient funktioniert.

Sensor

Ein Sensor ist ein ausgeklügeltes Gerät, mit dem Änderungen der Umgebungsbedingungen erfasst und reagiert werden und entsprechende elektrische Signale erzeugt werden.Im Wesentlichen fungieren Sensoren als Wandler und wandeln die Energie aus physikalischen Phänomenen in elektrische Energie um.Es stehen zahlreiche Arten von Sensoren zur Verfügung, um eine Vielzahl von Umgebungsstimuli wie Temperatur, Luftfeuchtigkeit, Licht, Luftqualität, Berührung, Klang, Feuchtigkeit und Bewegung zu überwachen.Die umfangreiche Verwendung dieser Sensoren hat moderne elektronische Geräte erheblicher intelligenter gemacht, sodass sie in Echtzeit ihre Umgebung überwachen und darauf reagieren können, wodurch Benutzererfahrung und Gerätefunktionen verbessert werden.

Sensoren arbeiten durch die Umwandlung von Umweltveränderungen in elektrische Signale durch verschiedene physikalische oder chemische Mechanismen.Beispielsweise nutzen Temperatursensoren den thermoelektrischen Effekt oder die Abweichungen des Materialskoeffizienten der Widerstandstemperatur, um Temperaturänderungen zu erfassen.In ähnlicher Weise nutzen Lichtsensoren den photoelektrischen Effekt, um Veränderungen der Lichtintensität in elektrische Signale umzuwandeln.Drucksensoren dagegen verwenden den piezoelektrischen Effekt oder den Widerstandsdehnungseffekt, um Druckschwankungen zu messen.Diese Konversionsmechanismen ermöglichen es Sensoren, Änderungen der Umgebungsbedingungen genau zu erkennen und zu dokumentieren und kritische Daten für eine Vielzahl von Anwendungen bereitzustellen.Zu den häufigen Sensortypen gehören Temperatursensoren, Feuchtigkeitssensoren, Lichtsensoren, Luftqualitätssensoren, Berührungssensoren, Schallsensoren, Feuchtigkeitssensoren und Bewegungssensoren.

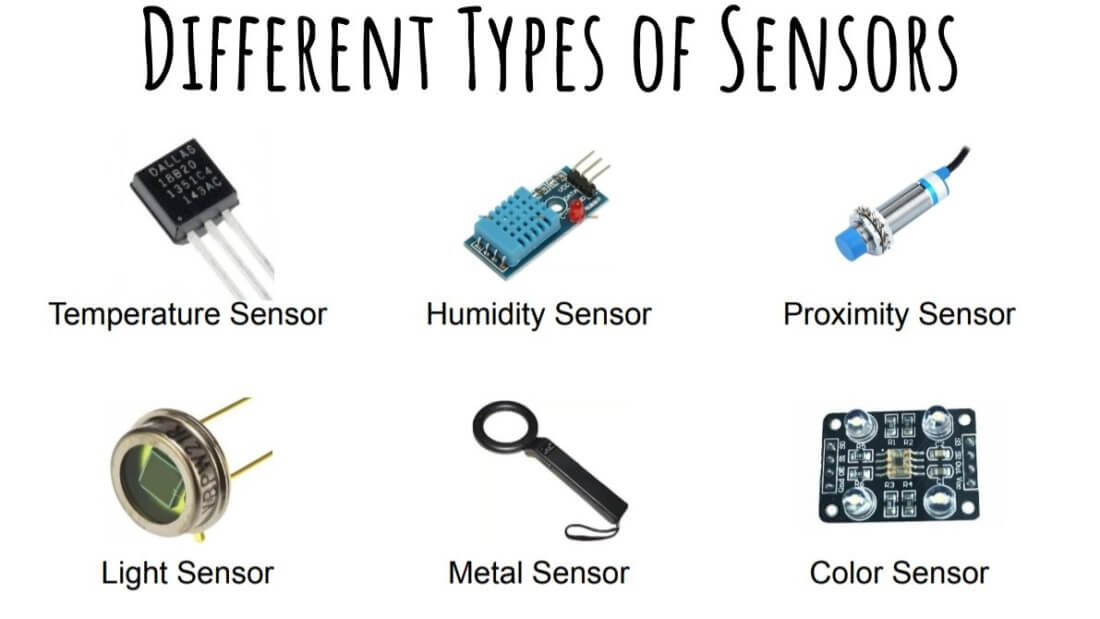

Different Types of Sensors

Abbildung 15: verschiedene Arten von Sensoren

Abschluss

Grundlegende Komponenten wie Widerstände und Kondensatoren bieten die wesentlichen Bausteine ​​für jeden elektronischen Schaltkreis und stellen die Grundlagen für komplexere Funktionen fest.Transistoren und integrierte Schaltkreise führen zu erheblichen Fortschritten bei der Verarbeitungsfähigkeit und der Miniaturisierung und ermöglichen die Entwicklung hoch entwickelter und kompakter Geräte.Kontrollkomponenten wie Schalter und Relais gewährleisten einen präzisen Betrieb und Interaktion innerhalb des Stromkreises, während Sensoren eine Umgebungsüberwachung und Reaktionsfähigkeit in Echtzeit ermöglichen.Die Synergie dieser Komponenten führt zu hocheffizienten und zuverlässigen elektronischen Systemen, die den unterschiedlichen Anforderungen der modernen Technologie erfüllen können.

Für Elektronikingenieure und Hobbyisten ist es unverzichtbar, eingehendes Wissen über diese Schlüsselkomponenten zu besitzen.Es ermöglicht sie, die Designherausforderungen effektiv anzugehen und überlegene elektronische Produkte zu schaffen.Das Verständnis der Feinheiten jeder Komponente ermöglicht eine fundiertere Entscheidungsfindung während des Entwurfsprozesses, was zu Schaltungen führt, die nicht nur funktional, sondern auch für Leistung und Haltbarkeit optimiert werden.Diese Wissensbasis ermöglicht es Ingenieuren, die Grenzen dessen zu innovieren und zu überschreiten, was zur kontinuierlichen Entwicklung der elektronischen Technologie beiträgt.






Häufig gestellte Fragen [FAQ]

1. Was ist der blaue Zylinder auf einer Leiterplatte?

Die blaue Komponente auf einer Leiterplatte ist ein Keramikkondensator.Diese Kondensatoren werden typischerweise verwendet, um die Stabilität der Schaltung zu verbessern.

2. Wie identifiziere ich eine PCB?

Leiterplatten haben normalerweise zwei Sätze von Zahlen.Die erste Zahl identifiziert die PCB selbst, wenn keine elektronischen Komponenten angebracht sind.Die zweite Zahl identifiziert die PCB, wenn alle elektronischen Komponenten darauf gelötet werden.

3. Was ist PCB in AC?

Eine gedruckte Leiterplatte (PCB) ist ein flaches, dünnes Kunststoffstück, in dem elektronische Komponenten eingebaut sind.In den letzten zehn Jahren hat der Einsatz von PCBs in verschiedenen Branchen, einschließlich der Klimaanlagenindustrie, erheblich zugenommen.

4. Was ist der schwarze Punkt in der Schaltung?

Ein Knoten ist der Punkt, an dem sich zwei oder mehr Elemente in einer Schaltung verbinden.Der schwarze Punkt im Schema repräsentiert einen einzelnen Knoten, der durch die Verbindung von fünf Elementen gebildet wird, die als orange Rechtecke angezeigt werden.
