Leichtsensor verstehen: Typen, Spezifikationen, Verwendungen und zukünftige Trends

Lichtsensoren sind grundlegende Komponenten in der modernen Elektronik, mit denen Geräte mit Präzision und Intelligenz wahrnehmen und auf sich ändernde Lichtbedingungen reagieren können.In diesem Artikel untersuchen wir die Details von Lichtsensoren, einschließlich ihrer Funktionsweise, deren Schlüsseltypen, Anwendungen, technischen Spezifikationen und der Auswahl und Integration von ihnen effektiv in Ihre Designs.

Katalog

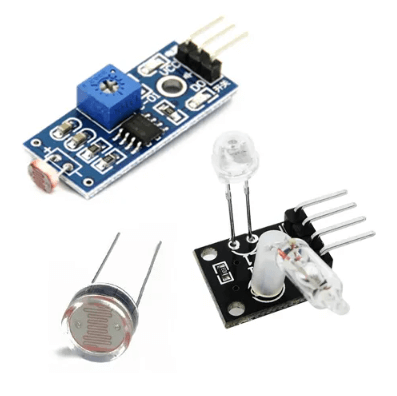

Abbildung 1. Lichtsensoren

Lichtsensorübersicht

Ein Lichtsensor ist ein elektronisches Gerät, das die Lichtintensität in seiner Umgebung erkennt und misst.Es wandelt die leichte Energie, ob sichtbar, Infrarot (IR) oder Ultraviolett (UV) in elektrische Signale um.Lichtsensoren werden verwendet, um die Helligkeit (Beleuchtung) zu messen, auf Veränderungen auf Lichtebene zu reagieren oder sogar Licht direkt in elektrische Leistung umzuwandeln.

Spezifikationen von Lichtsensoren

Parameter	Beschreibung
Spektralbereich	Erkennt sichtbar (400–700 nm), Infrarot, und UV -Licht
Empfindlichkeit	Misst niedrige Lichtwerte, typischerweise in Lux
Ansprechzeit	Reagiert innerhalb von Millisekunden oder schneller
Ausgangstyp	Analog (Spannung/Strom) oder digital (i²c, Spi, uart)
Betriebsspannung	Typischerweise 3,3 V oder 5 V
Genauigkeit	Normalerweise innerhalb von ± 5%
Temperaturbereich	Arbeitet von -40 ° C bis +85 ° C
Stromverbrauch	Niedrige Leistung für eine längere Akkulaufzeit

Wie funktionieren Lichtsensoren?

Lichtsensoren funktionieren durch Umwandlung von Lichtenergie in elektrische Signale unter Verwendung von zwei wichtigen physikalischen Prinzipien: dem photoelektrischen Effekt und dem Photovoltaik -Effekt.

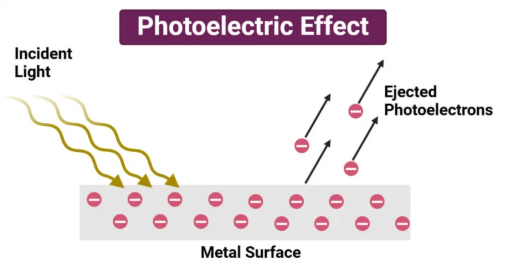

Abbildung 2. photoelektrischer Effekt

• Photoelektrischer Effekt: Wenn Photonen (Lichtpartikel) ein photosensitives Material treffen, übertragen sie ihre Energie auf Elektronen innerhalb des Materials.Wenn die Photonenenergie ausreicht, werden diese Elektronen aus der Oberfläche des Materials ausgeworfen.Diese Freisetzung von Elektronen erzeugt einen kleinen Strom, der gemessen werden kann.Dieses Prinzip wird üblicherweise in Fotodioden und Phototransistoren verwendet, insbesondere bei der Erkennung rascher Veränderungen der Lichtintensität.

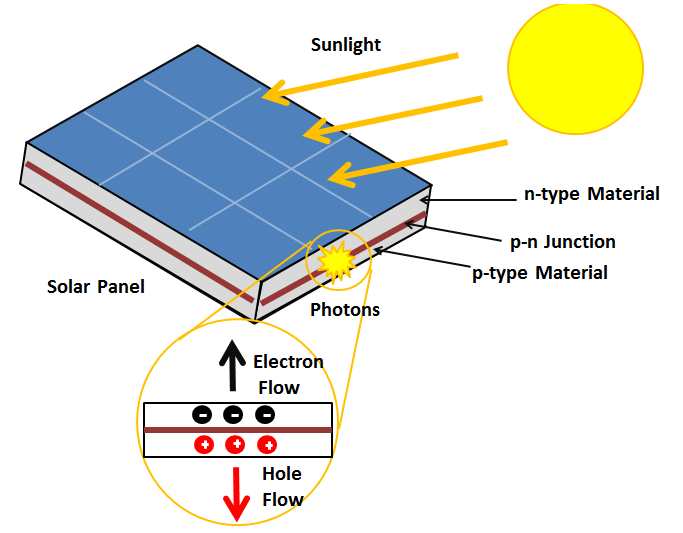

Abbildung 3.. Photovoltaikeffekt

• Photovoltaik -Effekt: In diesem Effekt wird Elektronen mit Strom versorgt, aber anstatt ausgeworfen zu werden, werden die Elektronen auf einen höheren Energiezustand innerhalb des Materials angeregt.Dies schafft einen Spannungsunterschied über einen Übergang, was zu einem Stromfluss ohne externe Stromquelle führt.Dies ist die Grundlage für Solarzellen und viele Lichtsensormodule, die bei der Nachweis des Umgebungslichts verwendet werden.

Arten von Lichtsensoren

Lichtsensoren sind in verschiedenen Formen erhältlich, die jeweils auf bestimmte Erfassungsaufgaben und Anwendungsanforderungen zugeschnitten sind.Das Verständnis der Unterschiede zwischen diesen Typen hilft bei der Auswahl des richtigen Sensors für Ihr Design:

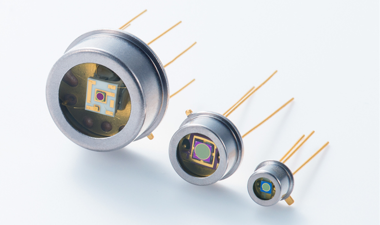

Abbildung 4. Fotodioden

• Fotodioden: Photodioden sind Halbleitergeräte, die einen elektrischen Strom erzeugen, wenn es Licht ausgesetzt ist.Bekannt für ihre schnelle Reaktionszeit und hohe Genauigkeit sind ideal, um schnelle Veränderungen der Lichtintensität zu erkennen.Photodioden werden in optischen Kommunikationssystemen, Barcode -Scannern und wissenschaftlichen Instrumenten, die Präzision erfordern, häufig verwendet.

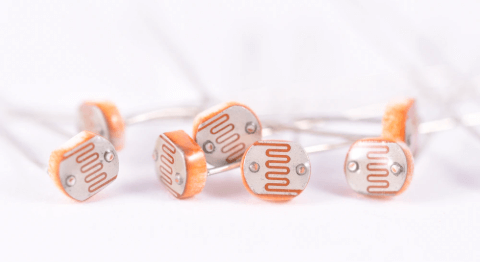

Abbildung 5. Photoresistoren (LDRs)

• Photoresistoren (LDRs): Photoresistoren sind auch als leichte abhängige Widerstände bekannt und sind passive Komponenten, deren Widerstand mit zunehmendem Umgebungslichtniveaus abnimmt.Sie sind einfach, kostengünstig und in Anwendungen wie automatischer Beleuchtung, Gartenlampen und lichtaktivierten Alarmen weit verbreitet, bei denen die Empfindlichkeit gegenüber Umgebungslicht wichtiger ist als Geschwindigkeit oder Genauigkeit.

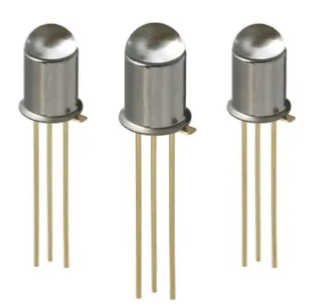

Abbildung 6. Phototransistoren

• Phototransistoren: Phototransistoren sind Transistoren, die auf Licht anstelle von elektrischen Eingaben am Basisterminal reagieren.Sie bieten eine stärkere Stromverstärkung (Verstärkung) als Fotodioden, wodurch sie für Anwendungen geeignet sind, bei denen das Auslösen von Schalten oder leichten Ebenen erforderlich ist, z. B. optische Sensoren in Automatisierungssystemen, Objektzählern und reflektierenden Sensoren.

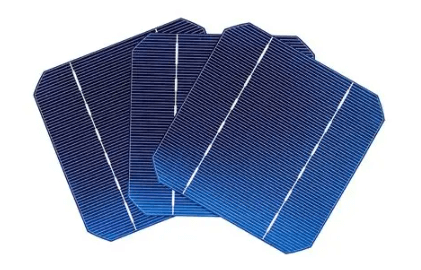

Abbildung 7. Photovoltaische Zellen (Solarzellen)

• Photovoltaikzellen (Solarzellen): Diese Sensoren wandeln die Lichtenergie, hauptsächlich Sonnenlicht, direkt durch den Photovoltaik -Effekt in elektrische Leistung um.Photovoltaikzellen sind der Kern von Solarmodulen und werden in erneuerbaren Energiesystemen, Außenberechnungsbereichen und eigenständigen Netzteilen für Fernsensoren oder Geräte häufig eingesetzt.

Anwendungen von Lichtsensoren

• Unterhaltungselektronik: Lichtsensoren werden häufig in Smartphones, Tablets, Laptops und Smart -TVs verwendet, um die Bildschirmhelligkeit automatisch anhand der Umgebungslichtpegel anzupassen.Dies verbessert Ihren Komfort, indem Sie die Blendung in hellen Umgebungen oder Dimmschleppungen im Dunkeln verringern und gleichzeitig die Akkulaufzeit erhalten.

• Automobilsysteme: In modernen Fahrzeugen ermöglichen Umgebungslichtsensoren eine automatische Scheinwerferaktivierung, wenn sie dunkel wird und sie bei Tageslicht deaktiviert.Sie führen auch adaptive Dashboard -Beleuchtungssysteme mit und gewährleisten eine optimale Sichtbarkeit ohne Ablenkung der Fahrer.Advanced Driver-Assilsitance Systems (ADAs) kann Lichtsensoren verwenden, um die Erkennungsleistung auf der Kamera unter verschiedenen Beleuchtungsbedingungen zu unterstützen.

• Landwirtschaft: In der Präzisionszucht helfen Lichtsensoren bei der Überwachung der Sonneneinstrahlung zur Optimierung der Bewässerungspläne, der Gewächshausbeleuchtung und der Platzierung von Pflanzen.Durch die Analyse der täglichen Lichtintegrale (DLI) können Sie sicherstellen, dass Pflanzen ideale photosynthetische Lichtwerte erhalten, die Ertrag und Energieeffizienz steigern.

• Sicherheitssysteme: Lichtsensoren verbessern die Intrusion -Erkennung, indem Sie plötzliche oder unerwartete Änderungen des Umgebungslichts wie einen Taschenlampenstrahl oder einen geöffneten Behälter in einem sicheren Bereich überwachen.In Kombination mit Alarmen oder Bewegungssensoren bieten sie eine zusätzliche Schicht passiver Überwachung in Häusern, Safes und Industrieanlagen.

• Robotik und Automatisierung: Roboter verlassen sich häufig auf Lichtsensoren für Aufgaben wie Linienbefolgung, Objekterkennung und Umgebungsfeedback.In der industriellen Automatisierung helfen sie Maschinen, Teilpositionen oder Übergänge an Förderbändern mit reflektierender oder unterruptiver Erfassungen zu erkennen.

• Umweltüberwachung: In Umweltforschung und Klimabeobachtung verfolgen Lichtsensoren Sonneneinstrahlungsexposition, Sonnenstrahlung und photoperiodische Veränderungen.Diese Erkenntnisse unterstützen Studien im Zusammenhang mit Pflanzenwachstum, städtischen Beleuchtungsdesign, Wettermustern und Leistung des Sonnenenergiesystems.

Vorteile der Verwendung von Lichtsensoren

• Energieeffizienz: Lichtsensoren reduzieren den Energieverbrauch, indem künstliche Beleuchtung angepasst oder Helligkeit auf der Grundlage des umgebenden natürlichen Lichts angezeigt wird.Dies ist besonders vorteilhaft in intelligenten Häusern, Büros und Beleuchtungssystemen im Freien, bei denen die Beleuchtung dynamisch den Tageslichtbedingungen anpasst.

• Verbessert Ihre Erfahrung: Geräte wie Smartphones, Tablets und Laptops verwenden Lichtsensoren, um die Bildschirmhelligkeit automatisch zu optimieren.Dies verbessert die Sichtbarkeit in verschiedenen Beleuchtungsumgebungen und verringert die Augenbelastung und liefert eine glattere und personalisiertere Erfahrung.

• Automatisierung und Sicherheit: Durch die automatischen Reaktionen auf sich ändernde Lichtniveaus unterstützen Lichtsensoren intelligente Funktionen in Fahrzeugen (z. B. Auto -Scheinwerfer), intelligente Geräte und industrielle Systeme.Diese Verbesserungen tragen zu größerer Bequemlichkeit, betrieblicher Effizienz und Sicherheit bei.

• Umweltbewusstsein: Lichtsensoren ermöglichen eine genaue Überwachung der Sonneneinstrahlung, der UV -Intensität und der Tages-/Nachtzyklen, die für Umweltforschung, Landwirtschaft und Solarenergiemanagement erforderlich sind.Sie unterstützen die sofortige Datenerfassung für fundierte Entscheidungen und Nachhaltigkeit.

Beliebte Lichtsensormodule

Modell	Typ	Schnittstelle	Typischer Anwendungsfall
BH1750	Umgebungslichtsensor	I²c	Krafteffiziente Helligkeitserfassung
TSL2561	Dual-Channel (sichtbar + ir)	I²c	Farbempfindliche Erkennung und Lux Lesungen
APDS-9960	Licht- + Gestensensor	I²c	Berührungslose Kontrolle, RGB -Erfindung
Max44009	Hochlux Umgebungssensor	I²c	Industriebeleuchtungssysteme
ML8511	UV -Lichtsensor	Analog	Sonnenlicht und UV -Indexmessung
TEMT6000	Analoge Lichtsensor	Analog	Allzweck-Umgebungslicht-Erkennung

So wählen Sie den richtigen Lichtsensor aus

• Empfindlichkeit und Erkennungsschwelle - Wie reaktionsschnell und präzise der Sensor darin besteht

• Spektraler Antwort- und Lichttyp (UV/sichtbar/IR) - der Wellenlängen des Sensors erkennen kann und ob er dem menschlichen Augenspektrum übereinstimmt oder IR für Genauigkeit ablehnt

• Stromverbrauch und Versorgungskompatibilität - Sensor -Strombedarf, einschließlich niedriger Kraft- oder Batteriebetrieb und Kompatibilität mit vorhandenen Stromversorgungssystemen

• Integrations- und Ausgangsschnittstelle - ob der Sensorausgang analog oder digital, Spannungsstufen und Kompatibilität mit Controllern oder Hostsystemen ist

• Größe, Montage- und Formfaktor - physikalische Abmessungen, einfache Integration in Geräte oder Geräte und Montagestil

• Reaktionszeit und Stabilität - Reaktionsgeschwindigkeit auf Lichtänderungen und Messkonsistenz über die Zeit

• Umwelt und Robustheit-Widerstand gegen Temperatur, Staub, Luftfeuchtigkeit, IR-Störungen und andere reale Bedingungen

Fehlerbehebung bei Lichtsensorproblemen

Lichtsensoren können gelegentlich inkonsistente Messwerte erzeugen, nicht ausgelöst werden oder aufhören zu reagieren.Hier sind einige gemeinsame Probleme und Lösungen:

• Kein Ausgangssignal - Überprüfen Sie die Verkabelung, Stromversorgung und bestätigen Sie die korrekte PIN -Konfiguration.Stellen Sie für I²C-Sensoren sicher, dass Klimmzeigungswiderstände vorhanden sind.

• Schwankende oder verrückte Messwerte - Verwenden Sie die Signalglättungstechniken wie Mittelung in Software oder fügen Sie die kapazitive Filterung für den analogen Ausgang hinzu.

• Messung der falschen Lichtniveau - Neukalibrieren Sie mit einer bekannten Referenz neu.Umweltinterferenz (z. B. reflektierende Oberflächen oder Wärme) kann auch die Genauigkeit beeinflussen.

• Sensor nicht erkannt (digitale Module) - Richtige I²C -Adresse und Businitialisierung im Code bestätigen.Verwenden Sie eine Scanner -Skizze, um verbundene Geräte zu erkennen.

• Langsame Reaktion oder Verzögerung - Reduzieren Sie die Stichprobenverzögerung oder prüfen Sie, ob Sensor -Firmware oder Bibliothekseinstellungen eine schnellere Aktualisierungsraten ermöglichen.

Zukünftige Trends und Innovationen

IoT -Integration

Lichtsensoren werden im Internet of Things (IoT) -ökosystem gefragt.Sie ermöglichen eine sofortige Automatisierung in Smart Homes, Büros und Städten, indem sie die Beleuchtung basierend auf Belegung und natürlicher Lichtverfügbarkeit einstellen.In integrierte mit verbundenen Systemen integriert, helfen sie bei der Optimierung des Energieverbrauchs, senken die Versorgungskosten und verbessern die Reaktionsfähigkeit des Gesamtsystems.

Gesundheit und zirkadiane Beleuchtung

Aufstrebende Anwendungen von Lichtsensoren konzentrieren sich auf menschlich-zentrierte Beleuchtung.Durch die Überwachung des Umgebungslichts und die Anpassung der Innenbeleuchtung entsprechend helfen diese Systeme dazu, zirkadiane Rhythmen zu regulieren und besser Schlaf, Stimmung und Produktivität zu unterstützen.Dieser Trend gewinnt an Wohnräumen, Krankenhäusern, älteren Pflegeeinrichtungen und Wellness-zentrierten Umgebungen an.

Sensortechnologie Fortschritte

Die laufende Forschung und Entwicklung überschreiten die Grenzen der Lichtsensorkapazitäten.Innovationen führen zu Sensoren mit breiterer spektraler Empfindlichkeit (einschließlich Nahinfrarot und UV), verbesserter Präzision und schnelleren Reaktionszeiten.Darüber hinaus ermöglichen die Fortschritte bei der Miniaturisierung und Integration in andere Sensortypen kompaktere, multifunktionale Designs, die für Wearables, Mobilgeräte und eingebettete Systeme geeignet sind.

Autonome Systeme

In autonomen Robotern, Drohnen und selbstfahrenden Fahrzeugen werden Lichtsensoren im Umweltbewusstsein verwendet.Sie helfen bei der Erkennung von Fahrspuren, der Hinderniserkennung und der adaptiven Sicht unter sich wandelnden Beleuchtungsbedingungen.Die Integration mit maschinellem Lernen und Computervision wird erwartet, dass sie weitere Verbesserungen bei der Navigation, der Objektverfolgung und der Gesamtsystemsicherheit vorantreibt.

Abschluss

Egal, ob Sie intelligente Beleuchtung oder eingebettete Systeme bauen, Lichtsensoren bieten Effizienz, Anpassungsfähigkeit und Präzision.Durch die Auswahl des richtigen Typs und die ordnungsgemäße Integration und Kalibrierung können Sie reaktionsschnelle, zukünftige Designs freischalten.

Häufig gestellte Fragen [FAQ]

1. Was ist der Unterschied zwischen Lux und Lumen in Lichtmessung?

Lux misst die Beleuchtung - Wie viel Licht trifft eine Oberfläche (Lumen pro Quadratmeter), während Lumen die Gesamtlichtausgabe einer Quelle messen.Lichtsensoren erkennen typischerweise Lux, um die Helligkeitsniveaus der Umgebung zu bewerten.

2. Können Lichtsensoren in völliger Dunkelheit oder nachts arbeiten?

Nein, die meisten Lichtsensoren benötigen etwas Umgebungslicht, um zu arbeiten.Infrarot-Lichtsensoren oder Personen, die mit aktiven Emitter ausgestrahlt werden, können jedoch in schlechten Licht- oder dunklen Umgebungen für Bewegung oder Objekterkennung funktionieren.

3. Wie genau sind Lichtsensoren unter Bedingungen im Freien?

Die Genauigkeit variiert je nach Modell.Leichtsensoren im Freien bieten eine bessere Kalibrierung, breitere Spektralbereiche und Wetterschutz, um Fehler durch Temperaturverschiebungen, UV-Exposition und Blendung zu minimieren.

4. Arbeiten Lichtsensoren durch Glas- oder transparente Materialien?

Ja, aber die Ergebnisse können variieren.Das meiste Licht führt durch ein klares Glas, aber Beschichtungen oder getönte Materialien können bestimmte Wellenlängen filtern, was die Genauigkeit und Empfindlichkeit des Sensors beeinflusst.

5. Sind Lichtsensoren durch elektromagnetische Interferenzen (EMI) betroffen?

Analoge Sensoren sind anfälliger für EMI, insbesondere in der Nähe von Motoren oder Hochfrequenzschaltungen.Abschirmte Verkabelung, Filterkondensatoren oder Auswahl digitaler Sensoren mit robusten I²C- oder SPI -Protokollen können die EMI -Auswirkungen verringern.
