RS485 Communication Technology Guide

  • 2024/07/4
  • 71

In der modernen Kommunikationstechnologie beinhaltet die serielle Kommunikation die Übertragung von Daten zwischen den Geräten jeweils.Im Gegensatz zur parallele Kommunikation, die mehrere Bits gleichzeitig sendet, sendet die serielle Kommunikation Daten nacheinander auf einem einzigen Kanal, um die Datenintegrität über große Entfernungen zu gewährleisten.Diese Methode wird üblicherweise verwendet, um Computer mit Peripheriegeräten wie Tastaturen, Mäusen und Druckern zu verbinden.Das Einrichten der seriellen Kommunikation ist unkompliziert und erfordert eine Datenlinie und eine kompatible Schnittstelle.Häufige serielle Kommunikationsprotokolle umfassen RS232, RS422 und RS485.

In den tatsächlichen Anwendungen kann die genaue Konfiguration und Verkabelung je nach den spezifischen Protokollen und Geräten variieren.Da elektromagnetische Interferenzen die Signalintegrität beeinflussen können, kann die ordnungsgemäße Abschirmung und die Erdung die elektromagnetische Interferenz minimieren.

Katalog

1. Was ist serielle Kommunikation?
2. Einführung in RS485
3. Wie funktioniert RS485?
4. Vorteile von Rs485
5. Praktische Anwendung von RS485
6. Werkzeuge, die zur Verwendung von RS485 erforderlich sind
7. So wählen Sie ein geeignetes RS485 -Gerät aus
8. Vergleich von RS485 mit anderen Kommunikationsprotokollen
9. RS485 Installations- und Debugging -Handbuch
10. Häufige RS485 -Probleme und Lösungen
11. Zusammenfassung

Serial Communication

Abbildung 1: Serienkommunikation

Was ist serielle Kommunikation?

Die serielle Kommunikation ist eine Methode für Geräte, um Daten für Stück auszutauschen.Im Gegensatz zur parallele Kommunikation, die mehrere Bits gleichzeitig sendet, sendet die serielle Kommunikation Daten nacheinander über einen einzelnen Kanal, um die Datenintegrität über große Entfernungen zu gewährleisten.Diese Art der Kommunikation wird üblicherweise verwendet, um Computer mit Peripheriegeräten wie Tastaturen, Mäusen und Druckern zu verbinden.Das Einrichten der seriellen Kommunikation ist unkompliziert und erfordert normalerweise nur eine Datenlinie und eine kompatible Schnittstelle.

In der Praxis werden Daten durch einen kontinuierlichen Strom von Bits übertragen, die jeweils nacheinander gesendet wurden.Diese sequentielle Übertragung minimiert die Anzahl der benötigten Kabel und Schnittstellen, die die Verkabelung vereinfacht und die Komplexität physikalischer Verbindungen verringert.

Häufige serielle Kommunikationsprotokolle umfassen RS232, RS422 und RS485.Jedes Protokoll verfügt über einzigartige Merkmale.Insbesondere RS485 wird häufig in der industriellen Automatisierung, der Bau Automatisierung und der Fernbedienungsanwendungen eingesetzt, da Daten über große Entfernungen und ihren starken Widerstand gegen Störungen übertragen werden können.

RS485 verwendet eine differentielle Signalübertragung, was bedeutet, dass Daten eher durch die Spannungsdifferenz zwischen zwei Drähten als durch den absoluten Spannungsniveau dargestellt werden.Diese Methode verbessert die Resistenz gegen elektromagnetische Interferenzen und sorgt für einen zuverlässigen Betrieb auch in Umgebungen mit signifikanten elektrischen Rauschen.

Einführung in RS485

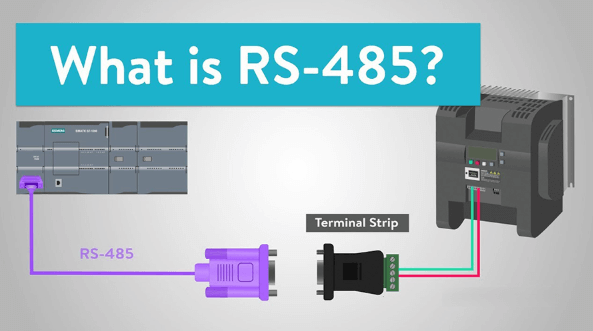

RS485 ist ein serieller Kommunikationsstandard für Fern- und Hochgeschwindigkeitsdatenübertragung in lauten Umgebungen.Es überträgt Daten unter Verwendung von Differentialsignalen, bei denen die positiven und negativen Spannungsunterschiede des Signals durch zwei Drähte gesendet werden.Diese Methode verbessert ihren Widerstand gegen Störungen.RS485 unterstützt bis zu 32 Geräte und eignet sich ideal für Szenarien, die eine Mehrpunktkommunikation erfordern.Es kann Daten über Entfernungen von bis zu 1200 Metern übertragen, wobei Geschwindigkeiten von 10 Mbit / s erreicht sind.

RS485

Abbildung 2: RS485

In praktischen Anwendungen wird RS485 häufig in industriellen Steuerungssystemen wie Kommunikation zwischen SPS, Sensoren und Aktuatoren eingesetzt.Angenommen, Sie errichten ein Werksautomatisierungssystem.Beginnen Sie mit der Auswahl und Installation der entsprechenden RS485 -Geräte.Sie werden feststellen, dass der Verbindungsprozess unkompliziert ist: Verwenden Sie verdrehte Paarkabel, um die Geräte zu verknüpfen und die elektromagnetische Interferenz zu verringern.Sobald alle Geräte an den RS485-Bus angeschlossen sind, installieren Sie an jedem Ende einen 120-Ohm-Terminator, um eine Signalreflexion zu verhindern.

Ein entscheidender Schritt in diesem Prozess ist die Einstellung der Adresse für jedes Gerät.Jedes Gerät im RS485 -Bus muss eine einzigartige Adresse haben, um Kommunikationskonflikte zu vermeiden.Dies erfolgt normalerweise mit einem DIP -Switch auf dem Gerät oder über die Softwarekonfiguration.Führen Sie nach dem Einstellen der Adressen einen vorläufigen Kommunikationstest durch, um sicherzustellen, dass jedes Gerät Daten korrekt senden und empfangen kann.

Die Automatisierung der Bauen ist eine weitere häufige Anwendung.In einem großen Bürogebäude kann das HLK -System beispielsweise über ein RS485 -Netzwerk eine Verbindung zu einem zentralen Controller herstellen.Achten Sie besonders auf das Kabellayout und die physischen Installationsorte der Ausrüstung.Verwenden Sie zur Verbesserung der Stabilität und Effizienz abgeschirmte verdrehte Paarkabel und halten Sie die Datenleitungen von Stromleitungen getrennt, um die elektromagnetische Interferenz zu minimieren.

In Sicherheitsüberwachungssystemen verbindet RS485 Kameras mit dem Steuerzentrum.Wenn Sie ein großes Überwachungssystem installieren, bestätigen Sie zunächst die Adresse jeder Kamera und schließen Sie sie mit RS485 -Kabeln an den Bus an.Während der Verkabelung können Sie über große Strecken auf die Signalschwächung stoßen.Verwenden Sie in solchen Fällen einen Signalverstärker, um die Signalstärke zu steigern.

Wie funktioniert RS485?

RS485 überträgt Daten über differentielle Signale und verwendet zwei Drähte, um invertierte Spannungssignale zu tragen.Der Empfänger entschlüsselt die Daten, indem der Spannungsunterschied zwischen diesen Kabel verglichen wird, wodurch das Rauschen des Common-Mode effektiv abgebrochen wird.Dies ermöglicht es RS485, eine hohe Datenintegrität sogar über große Entfernungen aufrechtzuerhalten.

Beim Einrichten eines RS485 -Netzwerks besteht der erste Schritt darin, die entsprechenden verdrehten Paarkabel auszuwählen, um die Geräte zu verbinden.Verdrehte Paarkabel reduzieren die elektromagnetische Interferenz und verbessern die Signalstabilität.Sobald die Geräte angeschlossen sind, installieren Sie 120-Ohm-Klemmenwiderstände an beiden Enden des Busses, um der Busimpedanz zu entsprechen und die Signalreflexion zu verhindern.

Konfigurieren Sie als Nächstes die Adresse für jedes Gerät, um eine eindeutige Identifizierung innerhalb des Netzwerks zu gewährleisten und Kommunikationskonflikte zu vermeiden.Jedes Gerät muss eine eigene Adresse haben, die normalerweise über einen DIP -Switch oder eine Softwarekonfiguration festgelegt ist.

RS485 unterstützt sowohl Halbduplex- als auch Vollduplex-Modi.Im halben Duplex-Modus wird das gleiche Drähtepaar sowohl zum Senden als auch zum Empfangen von Daten verwendet, sodass jeweils nur Einweg-Datenübertragung zu ermöglichen.Steuern Sie während des Betriebs im halben Duplex-Modus den Zeitpunkt der Datenübertragung und -empfangs sorgfältig, um Konflikte zu vermeiden.Im Full-Duplex-Modus ermöglichen zwei unabhängige Kanäle eine gleichzeitige bidirektionale Datenübertragung, wodurch die Kommunikationseffizienz verbessert wird.

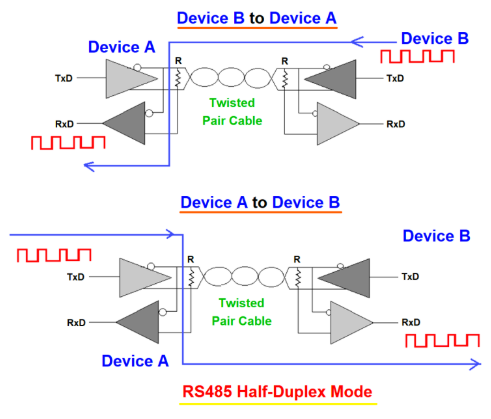

Half-Duplex Modes

Abbildung 3: Halbduplexmodi

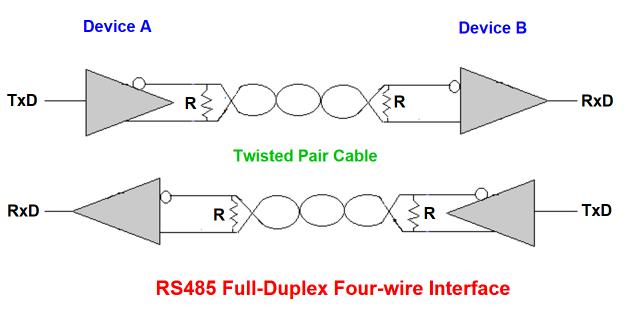

Full-Duplex Modes

Abbildung 4: Vollduplexmodi

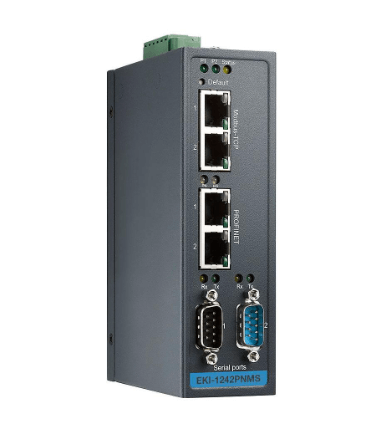

RS485 wird häufig mit dem Modbus -Protokoll gepaart, um ein Modbus -Kommunikationsnetzwerk zu erstellen, das häufig zur zentralisierten Steuerung und Überwachung von industriellen Geräten verwendet wird.In einer Wasseraufbereitungsanlage verbindet der RS485 -Bus beispielsweise verschiedene Sensoren und Kontrollventile und überträgt Daten über das Modbus -Protokoll an das zentrale Steuerungssystem.Dieses Setup ermöglicht die Echtzeitüberwachung der Wasserqualität und die automatische Kontrolle des Behandlungsprozesses.

So konfigurieren Sie die Modbus -Adresse und die Parameter im zentralen Steuerungssystem, um jedes Sensor- und Steuerventil über die RS485 -Schnittstelle mit dem Bus zu verbinden.Dies stellt sicher, dass alle Geräte korrekt kommunizieren können.

Sobald alle Geräte verbunden sind und die Adressen konfiguriert sind, führen Sie einen Kommunikationstest durch.Verwenden Sie ein einfaches Modbus -Testwerkzeug, um Befehle an jedes Gerät zu senden und deren Antworten zu überprüfen.Wenn ein Gerät nicht reagiert, überprüfen Sie die Adresseinstellungen und -verbindungen.Verwenden Sie gelegentlich ein Oszilloskop, um die Signalqualität zu überprüfen und sicherzustellen, dass keine Signalreflexion oder Interferenz vorliegt.

Vorteile von Rs485

Fernübertragung, Störungswiderstand und Unterstützung für die Mehrpunktkommunikation.Es kann Daten über Entfernungen bis zu 1200 Meter zuverlässig übertragen, was es ideal für Remote -Kommunikationsszenarien macht.RS485 verwendet eine Differentialsignalübertragung, wobei Daten über zwei Drähte gesendet werden, die umgekehrte Spannungssignale tragen.Diese Methode verbessert ihre Anti-Interferenz-Funktionen erheblich und stellt eine qualitativ hochwertige Datenübertragung in industriellen Umgebungen sicher.

Die hohe Datenrate von bis zu 10 Mbit / s und flexible Netzwerkoptionen macht RS485 bei der Aufbau von Automatisierung, Energiemanagement und Sicherheitsüberwachung beliebt.In den Bau Automatisierungssystemen verbindet RS485 HLK -Geräte über verschiedene Böden mit einem zentralen Controller.In der Praxis verbinden Sie die HLK -Einheiten auf jedem Stockwerk mit dem RS485 -Bus, konfigurieren die Adresse und Kommunikationsparameter jedes Geräts und debuggen das System anschließend, um sicherzustellen, dass alle Geräte kommunizieren und auf Steuerbefehle reagieren.

Im Energiemanagement verbindet RS485 verschiedene Messgeräte und Sensoren mit einem zentralen Überwachungssystem.Schließen Sie während des Setups jeden Messgerät und jeden Sensor mit verdrehten Paarkabeln an, konfigurieren Sie eindeutige Adressen und überprüfen Sie die Kommunikation durch Tests.

Die Fernübertragung, der Interferenzwiderstand und die Mehrpunktkommunikationsunterstützung von RS485 bieten zuverlässige Lösungen für verschiedene Anwendungen.Ob im intelligenten Transport, in der Bauenautomatisierung oder im Energiemanagement, die Flexibilität und Stabilität von RS485 entsprechen den Anforderungen komplexer Systeme.Mit ordnungsgemäßer Verkabelung, korrekter Adresskonfiguration und sorgfältiges Debuggen sorgen RS485 -Systeme für einen stabilen Betrieb und eine effiziente Kommunikation.

Praktische Anwendung von RS485

RS485 wird in der industriellen Automatisierung, der Gebäudeautomatisierung, der Energiemanagement und der Sicherheitsüberwachung ausgiebig eingesetzt.Hier werden wir untersuchen, wie RS485 in diesen Bereichen praktisch angewendet wird, wobei schrittweise Prozesse, intuitive operative Erfahrungen und detaillierte Handhabungsbeschreibungen betont werden.

Industrieautomatisierung

In der industriellen Automatisierung erleichtert RS485 die Kommunikation zwischen SPS, Sensoren, Aktuern und anderen peripheren Geräten und bildet ein zuverlässiges und effizientes industrielles Steuerungssystem.Einrichten eines RS485 -Netzwerks in einer Fabrik:

Kabelauswahl: Wählen Sie ein geeignetes Twisted -Paar -Kabel, um die elektromagnetische Interferenz zu minimieren und eine stabile Signalübertragung zu gewährleisten.

Geräteverbindung: Schließen Sie jeden Sensor und den Aktuator über die RS485 -Schnittstelle an die SPS an.

Adresskonfiguration: Stellen Sie sicher, dass jedes Gerät eine eindeutige Adresse hat, um Kommunikationskonflikte zu vermeiden.In der Regel werden Adressen mit Dip -Switches oder Software auf den Geräten eingestellt.

Test: Führen Sie erste Tests durch, um eine stabile und genaue Kommunikation zwischen Geräten zu überprüfen.

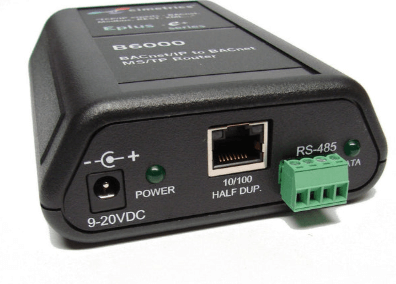

Building Automation

Abbildung 5: Automatisierung Gebäude

Gebäudeautomation

Bei der Automatisierung der Bauen integriert RS485 HLK -Systeme, Beleuchtungssteuerung und Sicherheitssysteme zur umfassenden Verwaltung und Optimierung der Gebäudemöglichkeit.Zum Beispiel bei der Installation von HLK -Geräten in einem großen Bürogebäude:

Verkabelung: Schließen Sie die HLK -Geräte auf jedem Boden mit abgeschirmten verdrehten Paarkabeln an jeden Boden an den zentralen Controller an, um die Störungen zu verringern.

Adresseinstellung: Stellen Sie eindeutige Adressen für jedes HLK -Gerät fest.

Vorläufige Tests: Führen Sie Tests durch, um sicherzustellen, dass Geräte effektiv kommunizieren und korrekt reagieren, um die Anweisungen zu steuern.

Energiemanagement

RS485 wird im Energiemanagement für die Kommunikation zwischen intelligenten Messgeräten und Datenkonzentratoren verwendet, wodurch Echtzeitüberwachung und optimierte Stromlastplanung ermöglicht werden.Implementieren von RS485 im Energiemanagement:

Messverbindung: Schließen Sie jedes intelligente Messgerät über den RS485 -Bus an den Datenkonzentrator an.

Adresseinstellung: Weisen Sie jedem Messgerät eindeutige Adressen zu.

Kommunikationstests: Testen Sie die Kommunikation, um die zuverlässige Datenübertragung für den Konzentrator sicherzustellen.

Anschlusswiderstände: Installieren Sie 120-Ohm-Klemmenwiderstände an jedem Ende des Busses, um eine Signalreflexion zu verhindern.

Energy Management

Abbildung 6: Energiemanagement

Sicherheitsüberwachung

In Sicherheitsüberwachungssystemen wird RS485 zur Datenübertragung zwischen Kameras, Zugriffskontrollsystemen und Alarmsystemen verwendet.Zum Beispiel bei der Einrichtung eines Sicherheitssystems in einem großen Einkaufszentrum:

Geräteverbindung: Schließen Sie jede Kamera, jede Zugangskontrollsystem und jedes Alarmsystem mit dem RS485 -Bus an den zentralen Kontrollraum an.

Verkabelung: Verwenden Sie abgeschirmte verdrehte Paarkabel, um die Signalübertragungsstabilität zu verbessern.

Adresskonfiguration: Weisen Sie jedem Gerät eindeutige Adressen zu.

Erste Tests: Führen Sie Tests durch, um die korrekte Kommunikation zwischen allen Geräten zu gewährleisten.

Werkzeuge, die zur Verwendung von RS485 erforderlich sind

Um mit RS485 zu kommunizieren, benötigen Sie mehrere wesentliche Tools und Geräte, darunter RS485 -Konverter, Terminalwiderstände, Datenkabel und Debugging -Tools.Hier ist eine detaillierte Aufschlüsselung jedes beteiligten Schritts:

RS485 Tools

Abbildung 7: RS485 -Werkzeuge

RS485 -Konverter

Erstens benötigen Sie einen RS485 -Wandler, um das RS232 -Signal des Computers in ein RS485 -Signal umzuwandeln.Diese Konvertierung ist erforderlich, damit der Computer mit dem RS485 -Gerät kommuniziert.Stellen Sie beim Anschließen des Konverters sicher, dass die Schnittstelle sicher ist, um eine Signalinstabilität zu verhindern.Überprüfen Sie, ob alle Verbindungen eng und fest sind.

Anschlusswiderstände

Terminierungswiderstände sind wichtig, um die Busimpedanz zu entsprechen und Signalreflexionen zu verhindern.In der Regel wird an jedem Ende des Busses ein 120-Ohm-Abschlusswiderstand installiert.Dies verhindert Impedanzfehlanpassungen, die ansonsten Signalreflexionen verursachen und die Datenübertragung unterbrechen würden.Verwenden Sie ein Multimeter, um den Widerstand zu messen und eine ordnungsgemäße Installation sicherzustellen.

Datenkabel

Verwenden Sie Datenkabel, um RS485 -Geräte zu verbinden.Verdrehte Paarkabel werden empfohlen, da sie die Widerstandsbeständigkeit verbessern.Das verdrehte Design reduziert die elektromagnetische Interferenz und sorgt für eine stabile Signalübertragung.Vermeiden Sie während der Installation, dass diese Kabel parallel zu Stromleitungen ausgeführt werden, um die elektromagnetische Interferenz zu minimieren.Überprüfen Sie nach der Installation alle Verbindungspunkte auf Festigkeit, um die Lockerheit zu verhindern.

Debugging -Tools

Debugging -Tools wie Oszilloskope und Logikanalysatoren sind hilfreich für die Überwachung und Analyse von RS485 -Signalen.Verwenden Sie ein Oszilloskop, um die Signalwellenform zu beobachten und auf Klarheit, Verzerrung oder Rauschen zu überprüfen.Ein Logikanalysator hilft bei der Analyse des Kommunikationsprotokolls, um sicherzustellen, dass das Datenrahmenformat und die Adressübereinstimmung korrekt sind.

Testen und Debuggen

Sobald alle Geräte angeschlossen und konfiguriert sind, führen Sie vorläufige Tests durch, indem Sie einfache Befehle an den Sensor senden und die SPS -Antwort beobachten.Wenn ein Gerät nicht korrekt reagiert, überprüfen Sie die Adresseinstellungen und -verbindungen.Verwenden Sie ein Oszilloskop und einen Logikanalysator, um jede Verbindung zu beheben und zu überprüfen.Dieser Vorgang erfordert einen sorgfältigen Betrieb und wiederholte Tests, um eine stabile und zuverlässige Kommunikation zu gewährleisten.

So wählen Sie ein geeignetes RS485 -Gerät

Durch die Auswahl des richtigen RS485 -Geräts werden Faktoren wie Kommunikationsentfernung, Datenrate, Anzahl der Geräte und Umgebungsbedingungen berücksichtigt.Hier ist ein detaillierter Leitfaden, mit dem Sie eine fundierte Entscheidung treffen können:

Kommunikationsentfernung

Bestimmen Sie den maximalen Abstand zwischen Geräten.Wenn eine Fernübertragung erforderlich ist, wählen Sie ein RS485-Gerät, das erweiterte Bereiche unterstützt.Messen Sie den Abstand genau, um eine stabile Datenübertragung über die erforderliche Länge sicherzustellen.Betrachten Sie für lange Strecken Geräte, die für diesen Zweck entwickelt wurden.

Datenratenanforderungen

Bewerten Sie die für Ihre Anwendung erforderliche Datenrate.Für die Hochgeschwindigkeitsdatenübertragung wählen Sie RS485-Geräte, die höhere Datenraten unterstützen.Wählen Sie beispielsweise in industriellen Automatisierungssystemen mit Echtzeitdatenübertragung Geräte aus, die bis zu 10 Mbit / s unterstützen.Beziehen Sie sich auf die technischen Spezifikationen, um Ihre Datenrate -Anforderungen zu erfüllen.

Anzahl der Geräte

Wenn Ihr Setup mehrere Geräte umfasst, wählen Sie ein RS485-Gerät, das die Mehrpunktkommunikation unterstützt.RS485 kann bis zu 32 Geräte mit einem einzigen Bus anschließen, ideal für komplexe Netzwerke.Stellen Sie sicher, dass jedes Gerät eine eindeutige Adresse hat, um Konflikte zu vermeiden.Konfigurieren Sie Adressen mithilfe von DIP -Switchen oder Software gemäß dem Gerätehandbuch.

Umweltbedingungen

Bewerten Sie die Betriebsumgebung.Wählen Sie in industriellen Umgebungen mit starken elektromagnetischen Interferenzen ein RS485-Gerät mit robusten Anti-Interferenz-Funktionen aus.Verwenden Sie abgeschirmte verdrehte Paarkabel, um die Interferenzwiderstand zu verbessern.Vermeiden Sie es, Kabel parallel zu Stromleitungen abzulegen, um die elektromagnetische Interferenz zu minimieren.

Installation und Verbindung

Stellen Sie sicher, dass alle Verbindungen während der Installation stabil sind.Verwenden Sie terminale Widerstände, um die Busimpedanz zu erreichen, und verhindern Sie die Signalreflexion.Überprüfen Sie die Signalqualität mit einem Oszilloskop, um Reflexionen oder Interferenzen zu identifizieren und zu beseitigen.

Vorversuch

Führen Sie erste Tests durch, indem Sie Befehle an jedes Gerät senden und ihre Antworten beobachten.Wenn ein Gerät nicht mehr reagiert, überprüfen Sie die Adresseinstellungen und -verbindungen.Verwenden Sie einen Logikanalysator, um das Kommunikationsprotokoll weiter zu analysieren und eine genaue Datenübertragung sicherzustellen.

Electromagnetic Interference

Abbildung 8: elektromagnetische Störung

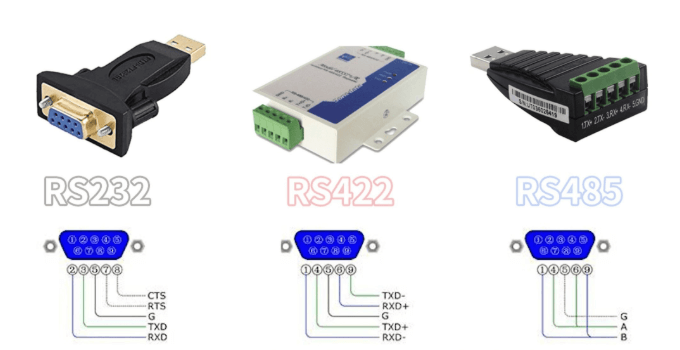

Vergleich von RS485 mit anderen Kommunikationsprotokollen

RS485 sticht im Vergleich zu anderen Kommunikationsprotokollen wie RS232 und RS422 heraus.Lassen Sie uns mit den Details und praktischen Erfahrungen der Verwendung dieser Protokolle eintauchen.

RS232 ist ein Point-to-Point-Kommunikationsprotokoll mit kurzer Übertragungsentfernung, der typischerweise nicht mehr als 15 Meter überschreitet.Dies macht es für Kurzstrecken-Geräteverbindungen geeignet.Bei der praktischen Verwendung ist die Verkabelung von RS232 unkompliziert und erfordert nur drei Drähte (Senden, Empfangen und Boden).Es ist jedoch nicht für eine Fernübertragung oder das Verbinden mehrerer Geräte geeignet.

RS485 unterstützt die Mehrpunktkommunikation und kann Daten über Entfernungen bis zu 1200 Meter übertragen, wodurch sie ideal für Fern- und Multi-Geräte-Verbindungen ist.Starten Sie beim Einrichten eines RS485 -Netzwerks ein geeignetes verdrehtes Paarkabel und installieren Sie die Klemmenwiderstände an beiden Enden des Busses, um eine Signalreflexion zu verhindern.Stellen Sie sicher, dass jeder Verbindungspunkt sicher ist, um lose Kabel und Schnittstellen zu vermeiden.

RS422 verwendet auch die Differentialsignalübertragung und verfügt über starke Anti-Interferenz-Funktionen.Es unterstützt Übertragungsentfernungen bis zu 1200 Meter, ermöglicht jedoch nur eine Punkt-zu-Punkt-Kommunikation.Während RS422 in Fern- und Anti-Interferenz-Szenarien gut abschneidet, fehlt es die Flexibilität von RS485 für das Verbinden mehrerer Geräte.

RS485 kombiniert die Vorteile der Anti-Interferenz- und Fernübertragung von RS422 mit Unterstützung für die Mehrpunktkommunikation.Dies bedeutet, dass Sie mehrere Geräte über einen Bus anschließen können, um Verkabelung und Verwaltung zu vereinfachen.

In einem großen Industriepark kann das Verbinden von Geräten aus verschiedenen Workshops mit einem zentralen Steuerungssystem mit RS485 rationalisiert werden.Verwenden Sie verdrehte Paarkabel, um alle Geräte zu verbinden und an beiden Enden Klemmenwiderstände zu installieren.Schließen Sie dann den RS485 -Bus über einen RS485 -Wandler an das zentrale Steuerungssystem an.

Verkabelung: Vermeiden Sie parallele Layouts mit Stromleitungen, um die elektromagnetische Störung zu verringern.

Überwachung: Verwenden Sie ein Oszilloskop, um die Signalqualität zu überwachen und keine Signalreflexion oder Interferenz sicherzustellen.

Adresseinstellung: Konfigurieren Sie jedes Gerät mit einer eindeutigen Adresse mit einem DIP -Switch oder einer Software, um Konflikte zu vermeiden.

Erstes Test: Senden Sie einfache Befehle an jedes Gerät und beobachten Sie die Antworten.Wenn ein Gerät nicht antwortet, überprüfen Sie seine Verbindung und Einstellungen.

Security Monitoring System

Abbildung 9: Sicherheitsüberwachungssystem

In Sicherheitssystemen wird RS485 für die Datenübertragung in Kameras, Zugriffskontrolle und Alarmsystemen verwendet.Schließen Sie mehrere Kameras über den RS485 -Bus an das Kontrollzentrum an, um feste Verbindungen zu gewährleisten.Verwenden Sie ein Oszilloskop, um die Signalqualität zu überwachen, zu debuggen und zu testen, um eine ordnungsgemäße Kommunikation zwischen Geräten zu gewährleisten.RS232 und RS422 sind für so große Verbindungen mit mehreren Geräten unzureichend.

RS485 Installation und Debugging Guide

Die ordnungsgemäße Installation und Debuggierung eines RS485 -Systems beinhaltet spezifische Schritte und Vorsichtsmaßnahmen.Hier ist eine detaillierte Anleitung, um einen reibungslosen Betrieb zu gewährleisten:

Planen Sie die Verbindungstopologie

Beginnen Sie mit der Bestimmung der Verbindungstopologie, in der Regel eine Bus -Topologie, bei der alle Geräte parallel mit einem Bus angeschlossen werden.Planen Sie die Geräteorte und die Verbindungspfade sorgfältig, um für jedes Gerät einen einfachen Zugang zum Bus zu gewährleisten.

Wählen Sie Datenzeilen aus und installieren Sie sie

Wählen Sie geeignete verdrehte Paarkabel als Datenleitungen, um die elektromagnetische Interferenz zu verringern und eine stabile Signalübertragung zu gewährleisten.Vermeiden Sie es, während der Verkabelung Kabel parallel zu Stromleitungen zu betreiben.Sichern Sie die verdrehten Paare und installieren Sie einen 120-Ohm-Klemmenwiderstand an jedem Ende des Busses, um die Impedanz zu entsprechen und die Signalreflexion zu verhindern.Stellen Sie sicher, dass die Widerstände fest mit den Kabeln verbunden sind.Verwenden Sie ein Multimeter, um die korrekte Installation durch Messung des Widerstands zu bestätigen.

Schließen Sie den RS485 -Konverter an

Schließen Sie die Geräte mit einem RS485 -Wandler mit dem Computer oder Controller an, der das RS232 -Signal vom Computer in ein mit RS485 -Geräten kompatibeler RS485 -Signal umwandelt.Stellen Sie sicher, dass die Schnittstellenverbindung stabil ist, um Probleme mit der Signalübertragung zu vermeiden.

Geräteadressen festlegen

Weisen Sie jedem Gerät im Bus eindeutige Adressen zu.Adressen werden normalerweise über einen DIP -Switch auf dem Gerät oder über die Softwarekonfiguration festgelegt.Befolgen Sie die vom Gerätehersteller angegebenen spezifischen Anweisungen.

Vorläufige Tests durchführen

Führen Sie nach der Installation erste Tests durch, indem Sie einfache Befehle an jedes Gerät senden und deren Antworten überprüfen.Wenn ein Gerät nicht antwortet, überprüfen Sie zuerst die Adresseinstellungen und -verbindungen.Stellen Sie sicher, dass jedes Gerät vor dem Fortfahren ordnungsgemäß kommunizieren kann.

Signale überwachen und analysieren

Verwenden Sie ein Oszilloskop, um die RS485 -Signale zu überwachen.Beobachten Sie die Signalwellenform, um sicherzustellen, dass keine Verzerrung oder Rauschen vorhanden ist.Ein Logikanalysator kann dazu beitragen, das Kommunikationsprotokoll zu analysieren und das korrekte Datenbildformat und die Adressanpassung zu gewährleisten.

Fehlerbehebung bei Signalproblemen

Verwenden Sie beim Test das Oszilloskop, um Signalreflexionen und Interferenzen zu überprüfen.Wenn Probleme erkannt werden, überprüfen Sie die Kabelverbindungen und die Anlagen des Anschlusswiderstands.Verwenden Sie den Logikanalysator, um Kommunikationsprotokollfehler weiter zu diagnostizieren und zu korrigieren.Beseitigen Sie allmählich Interferenzfaktoren, um das System zu stabilisieren.

Stellen Sie einen stabilen Betrieb sicher

Stellen Sie durch sorgfältige Planung, korrekte Verkabelung und akribisches Debuggen die Stabilität und Effizienz des RS485 -Systems sicher.Eine zuverlässige Kommunikation kann erreicht werden, indem diese Schritte befolgt werden und eine solide Grundlage für verschiedene Anwendungsszenarien bildet.

Durch die Beachtung dieser Details und nach einer logischen Abfolge von Schritten kann das RS485 -System effektiv installiert und debuggen werden, um einen erfolgreichen und zuverlässigen Betrieb zu gewährleisten.

Häufige RS485 -Probleme und Lösungen

Die Verwendung von RS485 für die Kommunikation kann Probleme wie Signalreflexion, Interferenz und Geräteadressenkonflikte darstellen.Hier ist ein detaillierter Leitfaden zur Behebung dieser häufigen Probleme:

Signalreflexion

Die Signalreflexion ist häufig auf fehlende Anschlusswiderstände an den Busenden zurückzuführen.Um dies zu lösen, installieren Sie an jedem Ende einen 120-Ohm-Klemmenwiderstand.Stellen Sie sicher, dass der Widerstand fest mit dem Kabel verbunden ist.Verwenden Sie ein Multimeter, um den Widerstand zu messen und die richtige Installation zu bestätigen.

Interferenz

Störungen ergeben sich typischerweise aus einer komplexen elektromagnetischen Umgebung oder einem schlechten Datenlinienlayout.Verwenden Sie abgeschirmte verdrehte Paarkabel, um die elektromagnetische Interferenz zu verringern und eine stabile Signalübertragung sicherzustellen.Halten Sie während der Installation Datenleitungen von Stromleitungen fern.Legen Sie die Datenleitungen entlang des Bodens oder in Ecken, weg von Stromleitungen, für ein ordentliches und interferenzfreies Setup.

Geräteadressenkonflikte

Adresskonflikte treten auf, wenn mehrere Geräte dieselbe Adresse teilen.Stellen Sie sicher, dass jedes Gerät eine eindeutige Adresse hat, die über DIP -Switches oder Softwarekonfiguration festgelegt ist.Überprüfen Sie die Adresse jedes Geräts einzeln, um eine Doppelarbeit zu vermeiden.Notieren Sie in großen Netzwerken die Adresse jedes Geräts für einfache Referenzen während der Wartung und Fehlerbehebung.

Praktisches Beispiel: Smart Grid -Projekt

In einem Smart Grid -Projekt war die RS485 -Kommunikation instabil.Die Inspektion ergab, dass fehlende Anschlusswiderstände eine Signalreflexion verursachten.Durch die Installation der terminalen Widerstände wurde das Problem behoben und die normale Kommunikation wiederhergestellt.Die Stabilität wurde durch die Verwendung von geschützten verdrehten Paarkabeln und die ordnungsgemäße Organisation der Verkabelung weiter verbessert.Stellen Sie sicher, dass jeder Stecker fest angeschlossen ist, um die Lockerheit und die Signalinstabilität zu vermeiden.

Regelmäßige Wartung und Inspektion

Regelmäßige Inspektion ist sehr wichtig für den stabilen Betrieb des RS485 -Systems.Überprüfen Sie die Festigkeit jedes Verbindungspunkts, um Lockerheit oder schlechte Kontakt zu verhindern.Verwenden Sie einen Logikanalysator, um das Kommunikationsprotokoll regelmäßig zu überprüfen, um das richtige Datenbildformat und die Adressanpassung zu gewährleisten.Erfahrung Erfahrung durch detaillierte Betriebsschritte, um gemeinsame RS485-Kommunikationsprobleme effektiv zu lösen und langfristige Stabilität zu gewährleisten.

Wenn Sie diese detaillierten Schritte befolgen und praktische Erfahrungen berücksichtigen, können Sie gemeinsame RS485 -Kommunikationsprobleme angehen und verhindern, um einen zuverlässigen und stabilen Systembetrieb zu gewährleisten.

Zusammenfassung

RS485 -Kommunikationssysteme stoßen häufig auf Probleme wie Signalreflexionen, Interferenzen und Konflikte für Geräteadressen.Um diese Probleme effektiv zu beheben, ist ein methodischer Ansatz erforderlich, einschließlich ordnungsgemäß installierter Installationswiderstände, mithilfe abgeschirmter verdrehter Paarkabel und der Sicherstellung, dass jedes Gerät im Netzwerk eine eindeutige Adresse hat.Die ordnungsgemäße Planung, Installation und laufende Wartung sind für eine zuverlässige, effiziente Kommunikation in verschiedenen Anwendungsszenarien wichtig.






Häufig gestellte Fragen [FAQ]

1. Wie weit kann RS-485 Kommunikation erreichen?

RS-485 kann kostengünstige lokale Netzwerke und Multidrop-Kommunikationsverbindungen unterstützen.Es verwendet eine differentielle Signalübertragung über verdrehte Paare, ähnlich wie RS-422.Typischerweise ermöglicht RS-485 die Datenraten von bis zu 10 Mbit/s.Bei niedrigeren Geschwindigkeiten kann es Entfernungen von bis zu 1.200 Metern erreichen.

2. Wird RS-485 noch verwendet?

Während Grenzflächen wie Ethernet, USB, Firewire, HDMI und Thunderbolt heute häufiger vorkommen, sind RS-232 und RS-485, zwei der ältesten Schnittstellen, weiterhin verwendet.Diese Legacy -Schnittstellen sind nicht veraltet und werden in verschiedenen Szenarien weiterhin angewendet.

3. Warum ist RS-485 besser als Rs-232?

RS-232 ist für kurze Strecken und niedrige Datengeschwindigkeiten geeignet und überträgt 1 MB/s bis zu 15 Meter.Im Gegensatz dazu kann RS-485 Daten mit Geschwindigkeiten von bis zu 10 MB/s für 15 Meter übertragen.Bei längeren Entfernungen wie 1.200 Metern hält RS-485 eine Übertragungsgeschwindigkeit von 100 KB/s.

4. Ist RS-485 ein serielles oder paralleles System?

RS-485 ist ein ausgewogener Datenübertragungsstandard für die serielle Kommunikation.Es wird vom American National Standards Institute (ANSI) und der Telecommunications Industry Association (TIA)/Electronic Industries Alliance (EIA) -485-A offiziell anerkannt.
