Anleitung zu Potentoometern: Typen, Funktionen, Tests und Modifikationsmethoden

Potentiometer sind die grundlegenden Komponenten in der analogen Elektronik, die eine präzise manuelle Steuerung der Spannung innerhalb einer Schaltung ermöglichen.Unabhängig davon, ob die Lautstärke ein Audiogerät angepasst, einen Sensor abgestimmt oder Kalibrierungspunkte in der Instrumentierung festgelegt werden, Potentiometer bieten eine einfache, aber vielseitige Lösung.In diesem Artikel wird untersucht, was ein Potentiometer ist, wie es funktioniert, die verschiedenen verfügbaren Typen, wichtige Spezifikationen und praktische Tipps zum Testen, Ersetzen und Auswählen des richtigen für Ihre Anwendung.

Katalog

Abbildung 1. Potentiometer

Potentiometerübersicht

Ein Potentiometer, das oft als Topf abgekürzt wird, ist ein dreikundiger variabler Widerstand, der zur Einstellung der Spannungsniveaus innerhalb einer Schaltung verwendet wird.Es arbeitet, indem ein Kontaktpunkt bewegt wird, der als Wischer entlang eines Widerstandselements bezeichnet wird, entweder durch Rotation oder Schiebebewegung.Diese Aktion verändert den Widerstand zwischen den Terminals und variiert damit die Ausgangsspannung basierend auf dem Ohmschen Gesetz (V = IR).

Potentiometer sind ein wesentlicher Bestandteil von analogen elektronischen Systemen und sind am häufigsten in Geräten zu finden, die eine benutzervereinbarbare Spannung erfordern.Ein klassisches Beispiel ist die Volumensteuerung in Audiogeräten, bei der das Drehen des Knopfes die Lautstärke einstellt.Über die Unterhaltungselektronik hinaus werden Potentiometer für die Sensoreinstellung, die Kalibrierung und die manuelle Steuerung in verschiedenen Steuerungssystemen verwendet.

Symbol des Potentiometers

Abbildung 2. Potentiometer -Symbol

Potentiometer -Arbeitsprinzip

Ein Potentiometer arbeitet nach einem einfachen, aber leistungsstarken Prinzip.Wenn eine Spannung über die beiden Enden der Widerstandsspur aufgetragen wird, schiebt sich der Wischer, der mit einem beweglichen Kontakt angeschlossen ist, entlang dieser Spur.Während sich der Scheibenwischer bewegt, nimmt er eine Spannung ab, die proportional zu seiner Position zwischen den beiden Klemmen ist.

Dies bedeutet, dass Sie die Ausgangsspannung am Scheibenwischer manuell auf einen beliebigen Wert zwischen den beiden Endspannungen einstellen können.Dieser Mechanismus macht Potentiometer für Anwendungen hervorragend hervorragend, die kontinuierliche Abweichungen erfordern, z. B.:

• Einstellen der Helligkeit in Anzeigen

• Steuerung der Signaldämpfung bei Verstärkern

• Tuningsensoren für die Kalibrierung

Arten von Potentiometern

Rotary Potentiometer

Abbildung 3. Rotary Potentiometer

Das Rotary Potentiometer ist der am weitesten verbreitete Typ und verfügt über eine rotierende Welle, die den Widerstand über eine kreisförmige Widerstandsspur einstellt.Es tritt häufig sowohl in Verbraucher- als auch in industriellen Anwendungen aufgrund seiner Benutzerfreundlichkeit und Haltbarkeit vor.Ein kreisförmiges Widerstandselement mit einem Scheibenwischer, der an einen rotierenden Knopf oder Schacht angeschlossen ist.Das Drehen der Welle verändert den Widerstand und verändert folglich den Spannungsausgang oder den Strom in der Schaltung.

Abhängig von der beabsichtigten Verwendung werden Rotary Potentiometer in mehreren Schlüsselvarianten hergestellt, die sich in Formfaktor und Anpassungsgenauigkeit unterscheiden.

Abbildung 4. Ein-Turn-Rotary-Potentiometer

• Einerdrehung: Vervollständigt den vollständigen Widerstandsbereich innerhalb einer Rotation.Ideal für schnelle Anpassungen.

Abbildung 5. Multi-Turn-Rotary-Potentiometer

• Multiturn: Bietet eine verbesserte Präzision, indem eine feinere Kontrolle über eine größere Anzahl von Kurven zulässt (normalerweise 3 bis 10).Wird in Labor- und Instrumentenaufbauten verwendet.

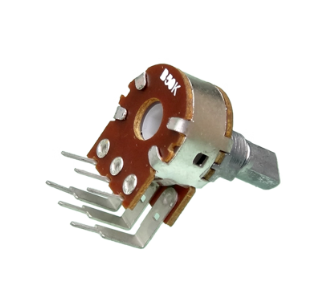

Abbildung 6. Doppelbaus Rotary Potentiometer

• Dual-baus: Enthält zwei unabhängige Potentiometer, die von einer einzelnen Welle betrieben werden und häufig in Stereo -Audiosystemen verwendet werden, um zwei Kanäle gleichzeitig anzupassen.

Abbildung 7. Konzentrische Rotary Potentiometer

• konzentrisch: Auf derselben Achse befinden sich zwei separate Wellen, die eine unabhängige Steuerung verschiedener Parameter in einem kompakten Raum ermöglichen.

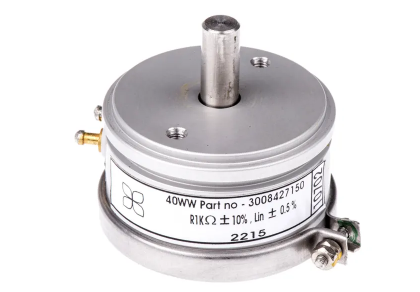

Abbildung 8. Servo -Potentiometer -Rotary Potentiometer

• Servo Potentiometer: Eine motorgesteuerte Variante, die in Feedback-Systemen, Robotik und automatisierten Steuerungsanwendungen für kontinuierliche oder fernrelte Anpassungen verwendet wird.

Trimmer oder voreingestellter Potentiometer

Abbildung 9. Trimmer oder Preset Potentiometer

Trimmer Potentiometer, auch als Trimpots oder voreingestellte Potentiometer bezeichnet, sind kleine einstellbare Widerstände, die für gelegentliche Anpassungen ausgelegt sind, typischerweise während der Herstellung von Kalibrierung oder Wartung.Diese sind nicht für die häufige Benutzerinteraktion bestimmt.Miniaturformfaktor, normalerweise direkt auf einer gedruckten Leiterplatte (PCB) montiert.Hergestellt mit einem kleinen Schraubendreher, das eine präzise Stimmung ermöglicht.Bewertet für eine begrenzte Anzahl von Anpassungen (typischerweise 100–200 Zyklen).

Abhängig von den Konstruktionsbedürfnissen können Trimmer Potentiometer horizontal oder vertikal auf der Leiterplatte montiert werden, und sie werden entweder in Oberflächenmontage- oder Durchloch-Formaten erhältlich.

Sie variieren auch im Baustil, jeweils für bestimmte Stimm- oder Raumbeschränkungen geeignet.Einige der beliebtesten Typen sind:

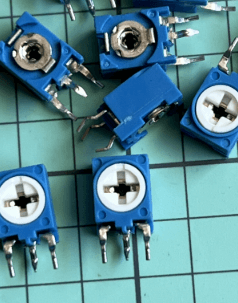

Abbildung 10. Open-Frame-Trimmer Potentiometer

• Open-Frame: Wirtschaftlich und leicht einzustellen, aber anfällig für Staub und Kontamination.

Abbildung 11. Versiegelte Trimmerpotentiometer

• versiegelt: Vor Feuchtigkeit und Staub geschützt, ideal für harte Umgebungen.

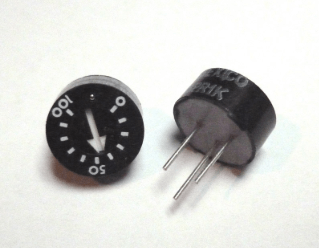

Abbildung 12. Eindreher-Trimmer-Potentiometer

• Einerdrehung: Einfach und kompakt, für grundlegende Abstimmungsaufgaben geeignet.

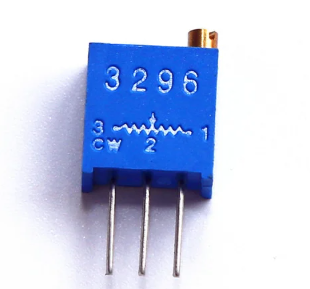

Abbildung 13. Multi-Turn-Trimmer Potentiometers

• Multiturn: Ermöglicht eine höhere Präzision durch die Ausbreitung des Widerstandsbereichs über mehrere Kurven, ideal für feine Anpassungen in empfindlichen Schaltungen.

Linearer Potentiometer

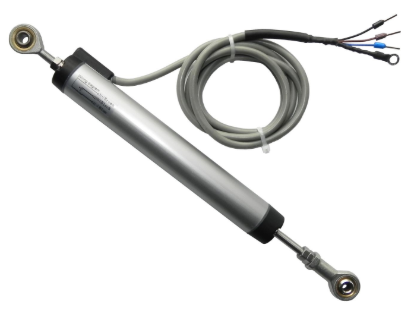

Abbildung 14. Linearer Potentiometer

Das lineare Potentiometer, das auch als Schieberegler oder Fader bezeichnet wird, verwendet einen Gleitmechanismus, um den Widerstand entlang einer geraden Widerstandsspur zu variieren.Es ist besonders in Anwendungen bevorzugt, bei denen eine lineare Bewegung gegenüber der Rotationsanpassung vorzuziehen ist.Besteht aus einem geraden Widerstandsstreifen und einem sich bewegenden Scheibenwischer, der horizontal oder vertikal gleitet.Konvertiert die mechanische Verschiebung direkt in eine proportionale Spannung und bietet intuitives visuelles Feedback und Kontrolle.

Es gibt auch einige bekannte Versionen von linearen Potentiometern, die jeweils auf unterschiedliche Kontrollanforderungen zugeschnitten sind.Zu den häufigsten gehören:

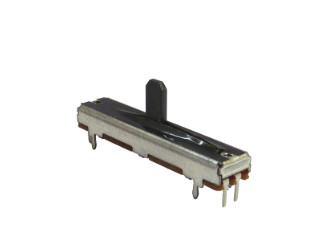

Abbildung 15. Standard -Objektträger Fader

• Standard Folie Fader: Häufig in Audioanwendungen und sorgt für eine reibungslose Anpassung.

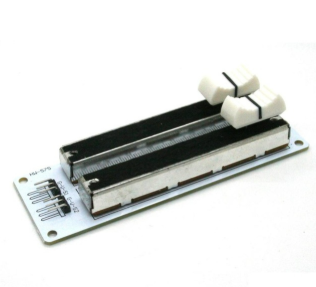

Abbildung 16. Doppelschlagpotentiometer

• Doppelte Potentiometer: Zwei Schieberegler in einer Einheit, die häufig in Stereosystemen verwendet werden.

• Multi-Turn-Dia-Töpfe: Bereitstellen Sie Anpassungen mit höherer Auflösung gegenüber einem längeren Schieberegler.

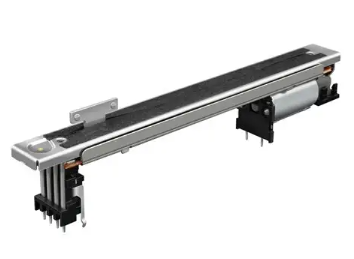

Abbildung 17. Motorisierte Fader lineare Potentiometer

• Motorisierte Fader: Elektrisch betätigte Schieberegler, die in automatisierten Audio-Mischung oder Fernbedienungssystemen verwendet werden.Häufig in High-End-Audiogeräten und Rundfunkkonsolen.

Digital Potentiometer (Digi-Pot)

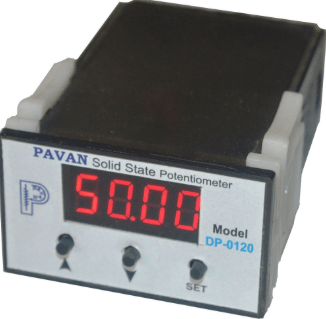

Abbildung 18. Digital Potentiometer (Digi-Pot)

Ein digitales Potentiometer oder ein Digi-Pot ist eine elektronische Komponente, die das Verhalten eines herkömmlichen Potentiometers emuliert, jedoch über Mikrocontroller oder andere digitale Logikgeräte digital gesteuert wird.Gebaut mit Widerstandsanlagen und elektronischen Schalter (z. B. CMOS -Technologie) ohne bewegliche Teile.Typischerweise unter Verwendung serieller Kommunikationsprotokolle wie: I²C (Inter-Integrated Circuit), SPI (serielle periphere Grenzfläche) und UP/Down-Logiksteuerung.

Beliebte Modelle:

• Microchip MCP41010 : Einkanal, 8-Bit-Spi-kontrollierter digitaler Potentiometer.

• Renesas M62429: Dual-Kanal, digital kontrolliertes Audiovolumen-IC.

Spezialisierte und hybride Potentiometer

Zusätzlich zu den gängigen Typen gibt es auch spezielle oder hybride Potentiometer, die verschiedene Merkmale kombinieren oder Nischenanwendungen gerecht werden:

Abbildung 19. berührungsempfindliche Potentiometer

• berührungsempfindliche Potentiometer: Ersetzen Sie die mechanische Bewegung durch den kapazitiven Berührungseingang;häufig in modernen Schnittstellen verwendet.

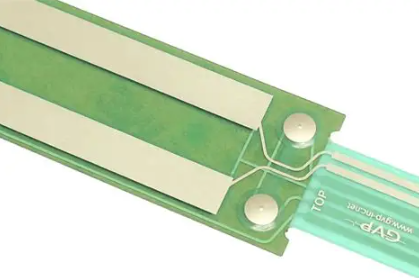

Abbildung 20. Membranpotentiometer

• Membranpotentiometer: Flexible ultradünne Konstruktionen für kompakte oder gekrümmte Oberflächen (z. B. tragbare Technologie).

• Optische Potentiometer: Verwenden Sie Lichtsensoren, um die Position zu erkennen, und bietet einen Verschleißbetrieb in Präzisionsumgebungen.

Standardwiderstandswerte

Potentiometer werden in einer Reihe von Standardwiderstandswerten hergestellt, um verschiedene elektronische Anwendungen zu berücksichtigen.Diese Werte folgen typischerweise dem für passiven Komponenten bevorzugten Standard der E-Serie (z. B. E12, E24), um die Kompatibilität über verschiedene Schaltungskonstruktionen hinweg zu gewährleisten.

Häufige Standardwerte:

• 1KΩ-ideal für die Steuerung mit niedriger Impedanz und grundlegende analoge Anwendungen.

• 5KΩ - häufig in Schaltungen verwendet, die einen mäßigen Widerstand erfordern, ohne den Stromfluss zu beeinträchtigen.

• 10 kΩ - der am weitesten verbreitete Wert;Geeignet für die meisten analogen und digitalen Schnittstellenaufgaben wie Sensoreingangskalierung oder Audiovolumensteuerung.

• 47KΩ-Nützlich in höheren Impedanzanwendungen wie Tonregelung, Rückkopplungsnetzwerke und Vorurteile der OP-Ampere.

• 100KΩ-Bevorzugt in Schaltungen mit geringer Leistung, bei denen die Stromauszeichnung minimiert werden muss, einschließlich Mikrocontroller-ADC-Eingängen und Vorspannungswiderständen.

Anwendungen von Potentiometern

Bewerbungsbereich	Funktion	Beispiele
Benutzereingabe -Schnittstellen	Ermöglicht eine manuelle Steuerung der elektronischen Steuerung Funktionen über Rotation oder Schieben	- Lautstärke- und Tonknöpfe in Audioausrüstung - Drosselklappenpedale in Fahrzeugen - Joysticks in Spielcontrollern
Audiosysteme	Aktiviert die tatsächliche Audiosignalsteuerung in Analoge Geräte	- Fader- und Gleichgewichtskontrolle bei Sprechern - Anpassung gewinnen - Konsolen in Studios mischen
Positionserfassung	Erfasst mechanische Bewegungen und konvertiert es zu elektrischen Signalen	- Winkelverschiebung in der Robotik - Lineare Reisen in Automatisierung - Feedback in Servomotoren
Kreiskalibrierung	Bietet einstellbarer Widerstand für das Tuning und Einrichtung in elektronischen Schaltungen	- Stromversorgungsspannung Trimmen - Sensor -Offset -Tuning - Timer- und Oszillatorfrequenzanpassung

Testen eines Potentiometers mit einem Multimeter

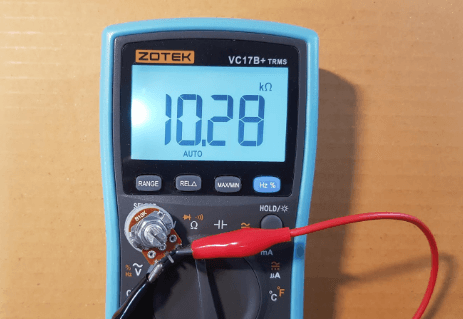

Abbildung 21. Potentiometer mit einem Multimeter

• Schritt 1: Stellen Sie den Multimeter auf den Widerstandsmodus (ω) ein (ω).

Drehen Sie das Zifferblatt Ihres Multimeters in die Einstellung des Widerstands oder der Ohm, typischerweise durch "ω" symbolisiert.Bei automatischen Bereichen Messgeräten wird der genaue Bereich automatisch ausgewählt.Wählen Sie für manuelle Modelle einen höheren Bereich als der Wert des Potentiometers (z. B. 20k Ω für ein 10 -kΩ -Potentiometer).

• Schritt 2: Identifizieren Sie die Potentiometer -Anschlüsse

• Schritt 3: Messen Sie den Gesamtwiderstand über Endklemmen hinweg

Platzieren Sie eine Sonde am Klemme 1 und die andere am Klemme 3. Der Multimeter sollte in der Nähe des Nennwerts des Potentiometers (z. B. ~ 10k Ω für ein 10K -Potentiometer) lesen.Eine signifikant niedrigere oder unendliche Messung kann auf ein beschädigtes Widerstandselement hinweisen.

• Schritt 4: Testen Sie die Wischerfunktionalität (Überprüfung des variablen Widerstands)

Legen Sie eine Sonde am Klemme 2 (Wischer) und die andere entweder am Klemmen 1 oder am Klemme.Der Widerstandswert sollte sich reibungslos und kontinuierlich von nahe 0 Ω bis zum maximalen Wert ändern.Beispielsweise kann das Drehen von einem Ende von 0 Ω → 10 kΩ variieren.Tauschen Sie die Sonde gegen das andere äußere Anschluss aus, um den gesamten Einstellbereich zu bestätigen.

Ersetzen eines fehlerhaften Potentiometers in Audioausrüstung

Ein fehlerhaftes Potentiometer in Audiogeräten kann zu Problemen wie Knistern, Lautstärkerentropfen, verzerrten Signalen oder einem steifen oder nicht reagierenden Knopf führen.Diese Symptome weisen häufig auf interne Verschleiß, Oxidation oder gebrochene mechanische Teile hin.Das Ersetzen des Potentiometers ist eine einfache Aufgabe, die saubere Audio und eine reibungslose Steuerung wiederherstellt, sofern diese sorgfältig und korrekt durchgeführt werden.

Signiert Ihr Potentiometer muss ersetzt werden

• Kratzer oder knisterndes Geräusch beim Drehen des Knaufs

• Tote Flecken, an denen Volumen oder Ton plötzlich ausschnitten

• Keine Änderung der Funktion, wenn das Potentiometer bewegt wird

• Übermäßige Steifheit oder physische Beschädigung

• Unregelmäßiger Widerstand oder offene/kurze Messwerte während des Multimeter -Tests

Schritt-für-Schritt-Anleitung zum Ersetzen eines Potentiometers

• Schritt 1: Schalten Sie die Ausrüstung aus und ziehen Sie den Stecker aus

Trennen Sie die Stromversorgung immer, bevor Sie die Reparatur beginnen.Lassen Sie die Kondensatoren entlassen und warten Sie einige Minuten, um die Sicherheit zu gewährleisten.

• Schritt 2: Das Gerät zerlegen

Öffnen Sie das Gehäuse mit dem entsprechenden Schraubendreher sorgfältig.Beachten Sie, wohin jede Schraube und jede Platte gehören.Suchen Sie die Steuerplatine oder Frontplatte, an der das Potentiometer montiert ist.

• Schritt 3: Identifizieren Sie das fehlerhafte Potentiometer

Überprüfen Sie das Potentiometer auf Anzeichen von Schäden oder testen Sie es mit einem Multimeter (siehe Abschnitt 8).Drehen Sie den Knopf, um nach Steifheit oder Lockerheit zu überprüfen.Sie können die Schaltung auch verfolgen, um die spezifische Steuerung zu identifizieren, die das fehlerhafte Audioverhalten beeinflusst.

•Schritt 4: Entlehre und entfernen Sie das alte Potentiometer

Erheimen Sie jeden Stift mit einem Lötkolben und verwenden Sie eine entmordige Pumpe oder ein Geflecht, um das alte Lötmittel zu entfernen.Ziehen Sie den Potentiometer vorsichtig heraus, sobald das gesamte Lötmittel entfernt wird.Vermeiden Sie die Schäden in der Nähe von Pads oder Spuren.Reinigen Sie die Pads mit Isopropylalkohol, um Rückstände zu entfernen.

• Schritt 5: Installieren Sie das neue Potentiometer

Verwenden Sie einen Ersatz mit der gleichen Widerstandsbewertung (z. B. 10k Ω), dem Tapertyp (linear oder logarithmisch) und physischer Fußabdruck.Setzen Sie das neue Potentiometer in die PCB oder die Montagehalterung ein.Stellen Sie vor dem Löten eine korrekte Orientierung sicher.

• Schritt 6: Löten Sie das neue Potentiometer

Löten Sie jedes Terminal sorgfältig, um ein solides, glänzendes Gelenk ohne überschüssiges Lötmittel zu gewährleisten.Vermeiden Sie die Überbrückung benachbarte Pads und überprüfen Sie die Verbindungen für die Zuverlässigkeit.

• Schritt 7: das Gerät wieder zusammenbauen und testen

RATTACH -Paneele, Knöpfe und alle Anschlüsse.Schalten Sie das Gerät mit und stellen Sie sicher, dass das Potentiometer jetzt eine reibungslose, rauschfreie Steuerung bietet.Testen Sie den gesamten Bewegungsumfang und hören Sie auf Audio -Klarheit und -konsistenz zu.

Potentiometer vs. Voltmeter

Abbildung 22. Potentiometer vs. Voltmeter

Besonderheit	Potentiometer	Voltmeter
Widerstand	Angeblich unendlich	Hoch, aber endlich
Stromauslosung	Keine (ideale Nullmethode)	Niedrig, aber ungleich Null
Genauigkeit	Sehr hoch (misst echte EMK)	Moderat (misst die Klemmenspannung mit Ein Fehler)
Empfindlichkeit	Extrem empfindlich	Geringere Empfindlichkeit im Vergleich zu einem Potentiometer
Messmethode	NULL- oder Null-Deflexion-Methode	Direktspannungsanzeige
Typische Verwendung	EMK -Vergleich, Kalibrierung von Zellen/Instrumente	Allzweckspannungsprüfung und Diagnostik

Potentiometer gegen Rheostat

Abbildung 23. Potentiometer gegen Rheostat

Besonderheit	Potentiometer	Rheostat
Anzahl der Terminals	3 Terminals (zwei Enden und ein Wischer)	2 Terminals (ein Ende und Wischer)
Kontrollen	Spannung (fungiert als Spannungsteiler)	Strom (fungiert als variabler Widerstand)
Schaltungsverbindung	Typischerweise parallel angeschlossen	In Reihe mit der Last verbunden
Verjüngungsarten	Erhältlich in linearen oder logarithmischen Verjüngungen	Meistens linearer Verjüngung für glatten Widerstand ändern
Material	Kohlenstoff-, Graphit-, Cermet- oder Kunststofffilm	Drahtwunde, Kohlenstoffzusammensetzung oder Metall Legierung
Bewerbungsbereich	Elektronik mit geringer Leistung, Signalebene Anpassungen	Hochleistungsanwendungen wie Motordrehzahl Kontrolle, Beleuchtungsdimmer

Abschluss

Von Rotary -Knöpfen bis hin zu digitalen Schnittstellen bleiben Potentiometer in der modernen Elektronik erforderlich und bieten eine intuitive und zuverlässige Kontrolle über Spannung und Signalverhalten.Durch das Verständnis der Szenarien für Betrieb, Typen und Nutzung können Sie fundierte Entscheidungen treffen, die die Leistung, die Präzision und die Benutzerinteraktion in ihren Schaltungen verbessern.Unabhängig davon, ob Sie ein benutzerdefiniertes Audiosystem bauen oder industrielle Geräte für die feine Stimmung, kann das richtige Potentiometer den Unterschied ausmachen.

Häufig gestellte Fragen [FAQ]

1. Was ist der Unterschied zwischen einem Potentiometer und einem variablen Widerstand?

Ein Potentiometer ist ein Drei-terminales Gerät, das zur Einstellung der Spannung verwendet wird, indem als Spannungsteiler wirkt, während ein variabler Widerstand, der allgemein als Rheostat bezeichnet wird, nur zwei Klemmen verwendet, um den Strom in Serien mit einer Last zu steuern.

2. Wie lange dauert ein Potentiometer?

Die Lebensdauer eines Potentiometers hängt von seiner Art und Frequenz der Verwendung ab, wobei typische Rotary -Potentiometer von 10.000 bis über 1 Million Zyklen dauern, Trimpots für 100–200 Einstellungen und digitale Potentiometer aufgrund des Fehlens mechanischer Verschleiß deutlich länger dauern.

3. Können Potentiometer mit digitalen Schaltungen wie Arduino verwendet werden?

Ja, Potentiometer können mit digitalen Schaltungen wie Arduino verwendet werden, indem der Wischer mit einem analogen Eingangspin verbindet, wodurch der Mikrocontroller unterschiedliche Spannungsniveaus unter Verwendung von Funktionen wie Analograd () für Position oder Steuereingang lesen kann.

4. Warum macht mein Potentiometer beim Drehen knisternde Geräusche?

Knisternde Geräusche beim Drehen eines Potentiometers werden normalerweise durch abgenutzte Widerstandsspuren, oxidierte Kontakte oder interne Schmutz verursacht, die manchmal vorübergehend mit Kontaktreiniger fixiert werden können, jedoch häufig die Notwendigkeit eines Austauschs anzeigen.

5. Was passiert, wenn Sie ein Potentiometer falsch anschließen?

Wenn ein Potentiometer falsch angeschlossen ist, wie z. B. umgekehrte Klemmen oder Missbrauch des Wischerstifts, kann es zu einem instabilen Spannungsausgang, einem unregelmäßigen Verhalten in der Schaltung oder sogar einer Schädigung der angeschlossenen Komponenten führen.
