Was ist der PNP-Transistor BC857 und wie funktioniert er?

Der BC857 ist ein weit verbreiteter Kleinsignal-PNP-Bipolartransistor in einem kompakten SOT-23-Gehäuse, der für seine Kombination aus stromsparendem Betrieb, hoher Stromverstärkung und einer Kollektor-Emitter-Nennleistung von –45 V geschätzt wird.In diesem Artikel werden die wichtigsten Spezifikationen des BC857, typische Schaltungsimplementierungen, gängige Alternativen und Vergleiche sowie praktische Tipps für den effektiven Einsatz besprochen.

Katalog

Übersicht über die PNP-Transistoren BC857

Die BC857 ist ein kompakter PNP-Bipolartransistor, der von Nexperia/NXP entwickelt wurde.Gebaut in einem kleinen SOT-23-Gehäuse zur Oberflächenmontage.Es bietet hervorragende Leistung für Elektronikgeräte mit geringem Stromverbrauch, bei denen es auf Platzeffizienz und Signalsteuerung ankommt.Mit einer Kollektor-Emitter-Spannung von –45 V, einem Nennstrom von 100 mA und einer hohen Stromverstärkung (hFE bis zu 800 je nach Qualität) eignet es sich gut für Präzisionssteuerschaltungen und Analogstufen.Seine komplementäre Kopplung mit NPN-Geräten (wie z BC847) macht es ideal für Push-Pull-Stufen und symmetrische Verstärkerdesigns.

Wenn Sie Interesse am Kauf des BC857 haben, kontaktieren Sie uns bitte bezüglich Preis und Verfügbarkeit.

Pinbelegung der BC857-Transistoren

Pin Nummer	Pin Name	Beschreibung
1	Basis (B)	Steuert die Funktionsweise des Transistors;empfängt das Eingangssignal, um den Transistor einzuschalten ein/aus.
2	Emitter (E)	Strom fließt ab des Emitters für ein PNP-Gerät;normalerweise mit der positiven Schiene verbunden.
3	Sammler (C)	Ausgangsseite von der Transistor;Strom fließt in den Kollektor, wenn das Gerät eingeschaltet ist aktiv.

BC857 Alternativen und Äquivalente

Teil Nummer	Polarität	Paket	VCE Max	IC Max	hFE Reichweite	Notizen
BC856	PNP	SOT-23	–65 V	100mA	125–475	Höhere Spannung Alternative zu BC857
BC860	PNP	SOT-23	–45 V	100mA	Ähnliche Reichweite	Ganz in der Nähe elektrischer Ersatz
MMBTA56	PNP	SOT-23	–80 V	500mA	100–300	Höhere Spannung und aktuell;Ersetzen Sie ihn, wenn mehr Leistung benötigt wird
KST56	PNP	SOT-23	–80 V	500mA	100–300	Ähnlich wie MMBTA56;robuster Ersatz
FMMTA55	PNP	SOT-23	–60 V	500mA	100–300	Höher Spannungs-/Stromvariante;praktikable Alternative

Spezifikationen der BC857-Transistoren

Spezifikation	Wert
Hersteller	Nexperia USA Inc.
Transistortyp	PNP
Sammler Strom (Ic) Max	100mA
Sammler-Emitter Durchbruchspannung (VCEO)	45 V
VCE-Sättigung (Max) @ IB, IC	650 mV bei 5 mA, 100mA
Sammler-Cutoff Strom (ICBO)	15 nA
Gleichstromverstärkung (hFE) Min. bei IC, VCE	125 bei 2 mA, 5 V
Macht Verlustleistung (max.)	250 mW
Übergang Frequenz (fT)	100 MHz
Betrieb Temperatur (Max)	150°C (TJ)
Montageart	Oberflächenmontage
Paket/Koffer	TO-236-3, SC-59, SOT-23-3
Lieferantengerät Paket	TO-236AB
Teilestatus	Aktiv
Verpackung Optionen	Band und Rolle (TR), Cut Tape (CT), Digi-Reel

Funktionen der BC857-Transistoren

-PNP-Silizium-Bipolartransistor

-Allzweckumschaltung und -verstärkung mit geringem Stromverbrauch

-Maximaler Kollektorstrom: 100 mA

-Kollektor-Emitter-Nennspannung: 45 V

-Niedrige Sättigungsspannung für effizientes Schalten

-Hohe Gleichstromverstärkung: hFE min. 125 (variiert je nach Klasse)

-Hohe Übergangsfrequenz: 100 MHz für Kleinsignalanwendungen

-Niedriger Leckstrom (ICBO 15 nA)

-Verlustleistung bis zu 250 mW

-Betriebstemperatur der Verbindungsstelle bis zu 150 °C

-Kompaktes SOT-23-Gehäuse (TO-236AB) für die Oberflächenmontage

BC857-Transistoren arbeiten im Schaltkreis

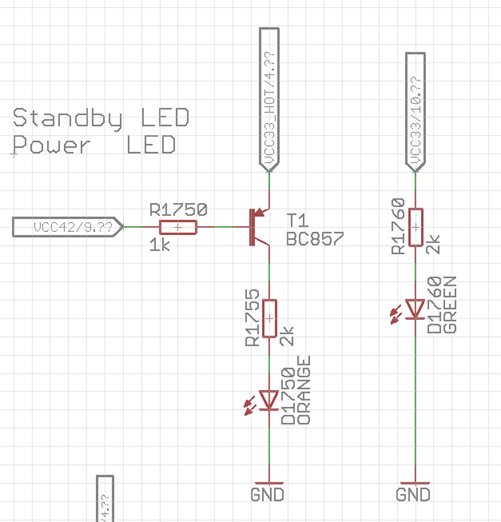

LED-Anzeigeschaltung

Im LED-Schaltkreis fungiert der PNP-Transistor BC857 als High-Side-Schalter.Sein Emitter ist an 3,3 V angeschlossen und sein Kollektor speist die LED und den Widerstand nach unten zur Erde.Da es sich um ein PNP-Gerät handelt, schaltet der Transistor nur ein, wenn seine Basis auf Low gezogen wird.Wenn das Steuersignal an R1750 auf Low geht, wird der Basis-Emitter-Übergang in Vorwärtsrichtung vorgespannt, der Transistor leitet und ein Strom von 3,3 V fließt durch den Transistor und die LED zur Masse, wodurch die LED aufleuchtet.Wenn die Basis hoch ist, bleibt der Transistor ausgeschaltet und die LED bleibt dunkel.

Relaistreiberschaltung

Im Relaistreiber fungiert der BC857 wiederum als High-Side-Schalter, dessen Basis jedoch über einen Optokoppler gesteuert wird.Wenn der Optokoppler ausgeschaltet ist, liegt an der Basis des BC857 die gleiche Spannung wie an seinem Emitter, sodass der Transistor ausgeschaltet und das Relais stromlos bleibt.Wenn der Optokoppler einschaltet, zieht er die Basis durch das Widerstandsnetzwerk nach unten und schaltet so den BC857 ein.Dadurch kann Strom von VCC durch die Relaisspule zur Erde fließen und das Relais aktivieren.Die Diode schützt den Transistor vor dem induktiven Stoß des Relais.

BC857-Transistoranwendungen

-High-Side-Schalten von LEDs und kleinen Lasten

-Relaisantrieb auf der High-Side (Low-Side-Basissteuerung)

-Pegelverschiebung von logisch niedrigen Signalen zu High-Side-Ausgängen

-Leistungsregelung in batteriebetriebenen oder Niederspannungssystemen

-Allgemeine PNP-Kleinsignalverstärkung

-Invertierung von Logiksignalen (LOW-Eingang → HIGH-seitiger Ausgang)

-Einfache stromliefernde Stufen für analoge Schaltkreise

-Verwendung in komplementären Gegentaktverstärkerstufen mit NPN-Partnern

-Antriebsanzeigen von Mikrocontrollern, die nicht genügend Strom liefern können

- Bietet isolationsfreundliches Schalten bei Verwendung mit Optokopplern

Vergleich: BC857 vs. BC557 vs. S8550

Parameter	BC857	BC557	S8550
Typ	PNP	PNP	PNP
Paket	SOT-23 (SMD)	TO-92 (Durchgangsloch)	TO-92 (Durchgangsloch)
Maximale Spannung (Vceo)	−45 V	−45 V	−25 V
Maximal Kollektorstrom (Ic)	−100 mA	−100 mA	−1,5 A (viel höher)
Macht Zerstreuung	~250 mW	~500 mW	~1 W
Gewinn (hFE)	110–800 (A/B/C Gruppen)	110–800 (A/B/C Gruppen)	85–300
Typische Verwendung	Kleinsignal-SMD Schalten, Logiksteuerung, LED-/Relaisansteuerung	Allgemein Kleinsignalverstärkung und -schaltung	Hochstrom Schalten, Audiotreiber, Motoren, Lasten
Geschwindigkeit / Wechseln	Schnell, passend für Logik	Mäßig	Niedriger als BC857/BC557
Thermisches Verhalten	Begrenzt aufgrund SOT-23-Größe	Besser Dissipation	Viel höher Dissipation
Bemerkenswerte Stärke	Kompaktes SMD für Stromkreise mit geringem Stromverbrauch	Einfach zu verwenden Steckbretter/Reparaturen	Sehr hoch aktuelle Leistungsfähigkeit
Bemerkenswerte Schwäche	Geringe Leistung Dissipation	Sperrigeres Paket	Niedrigere Spannung Bewertung

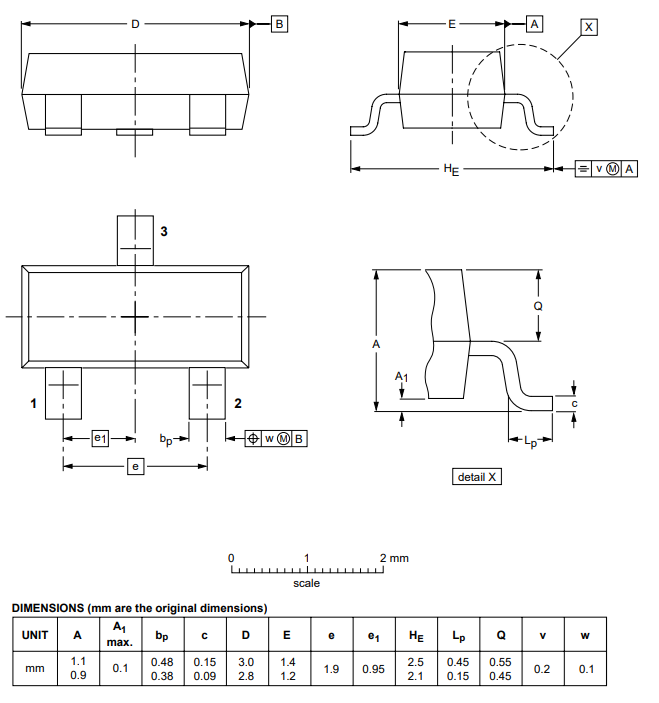

BC857 Mechanische Abmessungen

Hersteller

NXP, der Hersteller des BC857, ist für die Herstellung hochwertiger, zuverlässiger diskreter Halbleiter für moderne Kompaktelektronik bekannt.Ihre BC857-Serie stellt eine robuste Familie von Kleinsignal-PNP-Transistoren in einem platzsparenden SOT-23-Gehäuse dar, die für allgemeine Schalt- und Verstärkungsaufgaben in Stromkreisen mit geringem Stromverbrauch vorgesehen sind.NXP legt Wert auf eine strenge Parameterkontrolle, konsistente Verstärkungsgruppierungen und eine zuverlässige thermische Leistung, wodurch sich das Gerät für High-Side-Schalten, Signalkonditionierung und Logikpegelsteuerung in Verbraucher-, Industrie- und Automobilanwendungen eignet.

Häufig gestellte Fragen [FAQ]

1. Wofür wird der BC857 in praktischen Elektronikdesigns verwendet?

Der BC857 wird aufgrund seiner geringen Leistungseffizienz und hohen Verstärkung häufig für High-Side-Schalten, Signalverstärkung, LED-Steuerung und Kleinsignalverarbeitung in kompakter SMD-Elektronik verwendet.

2. Kann der BC857 als Ersatz für einen PNP-Transistor in Audioschaltkreisen verwendet werden?

Ja, der BC857 kann in Audiostufen mit geringem Stromverbrauch verwendet werden, insbesondere als Teil von Push-Pull-Paaren oder kleinen Vorverstärkerabschnitten, solange der Strombedarf innerhalb der 100-mA-Grenze bleibt.

3. Wie schneidet der BC857 im Vergleich zu Hochleistungs-PNP-Transistoren ab?

Der BC857 ist ein Kleinsignal-SMD-Transistor und kann keine großen Lasten ansteuern.Hochleistungs-PNP-Geräte verarbeiten deutlich höhere Ströme und Wärme und eignen sich daher besser für Motoren oder Audio-Ausgangsstufen.

4. Kann der BC857 PWM-Signale für Schaltanwendungen verarbeiten?

Ja, der BC857 kann dank seiner schnellen Übergangsfrequenz und niedrigen Sättigungsspannung zuverlässig PWM-Signale schalten, wodurch er sich für Dimmen, Steuerung und Logikpegelschaltung eignet.

5. Benötigt der BC857 einen Basiswiderstand, wenn er mit einem Mikrocontroller verbunden ist?

Auf jeden Fall. Die Verwendung eines Basiswiderstands verhindert einen übermäßigen Basisstrom und schützt sowohl den Mikrocontroller-Pin als auch den Transistor beim Schalten.

6. Was passiert, wenn der BC857 verkehrt herum auf der Platine installiert wird?

Im umgekehrten Fall funktioniert der Transistor nicht ordnungsgemäß, es kann zu Leckströmen kommen und er kann aufgrund einer falschen Sperrschichtvorspannung, insbesondere unter Last, dauerhaft beschädigt werden.

7. Kann der BC857 bei hohen Temperaturen betrieben werden?

Der BC857 unterstützt Sperrschichttemperaturen von bis zu 150 °C, die tatsächliche Leistung hängt jedoch vom PCB-Layout und der Wärmeableitung ab, insbesondere da sein SOT-23-Gehäuse thermisch begrenzt ist.

8. Wie wählen Sie die richtige BC857-Verstärkungsgruppe (A, B oder C) aus?

Wählen Sie Gruppen mit höherer Verstärkung (C) für sehr niedrige Basisströme oder empfindliche Analogstufen und Gruppen mit niedrigerer Verstärkung (A oder B) für eine vorhersehbarere Schaltleistung oder wenn Stabilität wichtiger ist als Verstärkung.
