Was ist eine M7-Hochspannungsgleichrichterdiode?

Die M7-Hochspannungsgleichrichterdiode ist eine weit verbreitete oberflächenmontierbare Komponente.In diesem Artikel wird die M7-Hochspannungsgleichrichterdiode im Detail besprochen, einschließlich ihrer Grundlagen, Spezifikationen, Merkmale, Funktionsprinzipien, Anwendungen und Vergleiche.

Katalog

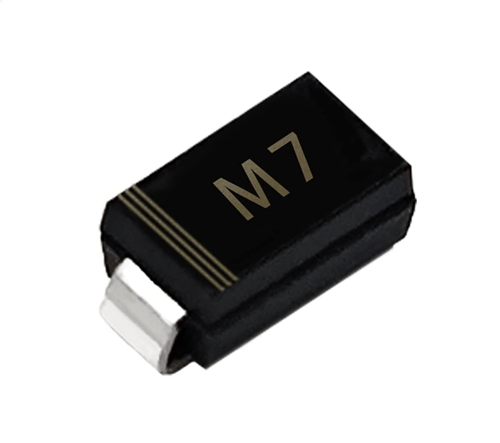

M7 Hochspannungs-Gleichrichterdiode Basic

Die M7 Hochspannungsgleichrichterdiode von VTRONS ist eine oberflächenmontierbare Gleichrichterdiode, die für die allgemeine Umwandlung von Wechselstrom in Gleichstrom entwickelt wurde.Es entspricht elektrisch dem beliebten 1N4007 Diode, wird jedoch in einem kompakten SMA-Gehäuse (DO-214AC) geliefert und eignet sich daher für moderne PCB-Designs mit begrenztem Platzangebot.Diese Diode wird häufig zur Steuerung des Stromflusses und zum Blockieren von Sperrspannungen in elektronischen Schaltkreisen verwendet.

Mit einem typischen Durchlassstrom von 1 A und einer maximalen Sperrspannung von bis zu 1000 V eignet sich die VTRONS M7-Diode gut für Hochspannungsanwendungen.Man findet es häufig in Netzteilen, Adaptern, Ladegeräten, LED-Treibern und Unterhaltungselektronik.

Wenn Sie am Kauf der M7-Hochspannungsgleichrichterdiode interessiert sind, kontaktieren Sie uns bitte bezüglich Preis und Verfügbarkeit.

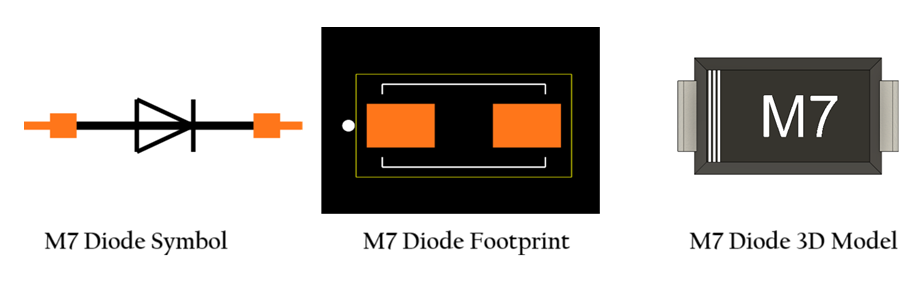

M7-Dioden-CAD-Modelle

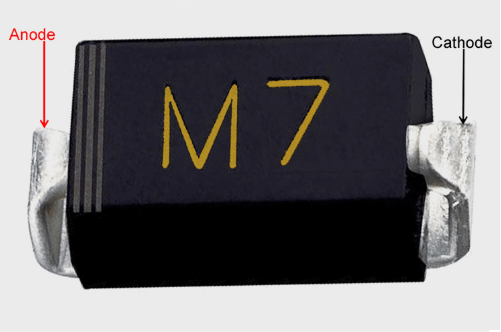

Details zur M7-Dioden-Pinbelegung

Terminal	Name	Beschreibung
Pin 1	Anode	Die Anode ist die Pluspol.Über diesen Pin fließt Strom in die Diode, wenn die Diode ausgeschaltet ist ist vorwärtsgerichtet.
Pin 2	Kathode	Die Kathode ist der Minuspol.Es ist an der Streifen-/Linienmarkierung zu erkennen Der Diodenkörper.Von diesem Pin fließt im Normalbetrieb Strom ab.

Alternativen und gleichwertiges Modell

1N4007

UF4007

RS1M

GS1M

ES1M

FR107

HER108

BYT79-1000

BY255

Spezifikationen der M7-Dioden

Parameter	Spezifikation
Diodentyp	Hochspannung Gleichrichterdiode
Pakettyp	SMA (DO-214AC), Oberflächenmontage
Durchschnittlicher Stürmer Aktuell (IF(AV))	1 A
Peak repetitiv Sperrspannung (VRRM)	1000 V
RMS-Umkehr Spannung (VRMS)	700 V
DC-Umkehrung Spannung (VGleichstrom)	1000 V
Durchlassspannung (VF)	1,0 – 1,1 V bei 1 A
Spitze nach vorne Stoßstrom (IFSM)	30 A (8,3 ms Halbsinuswelle)
Rückwärtsleckage Aktuell (IR)	≤ 5 µA bei 1000 V
Umgekehrte Wiederherstellung Zeit (trr)	~2 µs
Betrieb Sperrschichttemperatur	−55 °C bis +150 °C
Lagerung Temperatur	−55 °C bis +150 °C
Thermisch Widerstand (Verbindung zur Umgebung)	~75 °C/W
Montageart	Oberflächenmontage
Polaritätsmarkierung	Kathodenband eingeschaltet Paket

Merkmale der M7-Dioden

• Oberflächenmontierte Gleichrichterdiode (SMA/DO-214AC-Gehäuse)

• Kunststoffgehäuse gemäß UL 94V-0 als schwer entflammbar

• Konzipiert für oberflächenmontierte Anwendungen

• Niedriger Rückwärtsableitstrom für verbesserte Effizienz

• Hohe Sperrspannungsfähigkeit (bis zu 1000 V)

• Durchschnittlicher Durchlassstromwert von 1 A

• Hohe Durchlassstromstoßfähigkeit

• Integrierte Zugentlastung für zuverlässige automatische Platzierung

• Hohe thermische Stabilität für Lötprozesse

• Garantiertes Hochtemperaturlöten: 250 °C für 10 Sekunden an den Anschlüssen

• Robuste und langlebige Konstruktion für lange Lebensdauer

• Zuverlässige Gleichrichtungsleistung in Stromkreisen

• Geeignet für AC/DC-Umwandlungsanwendungen

• Kostengünstige Lösung für allgemeine Gleichrichtung

• Elektrisch äquivalent zu 1N4007 in SMD-Form

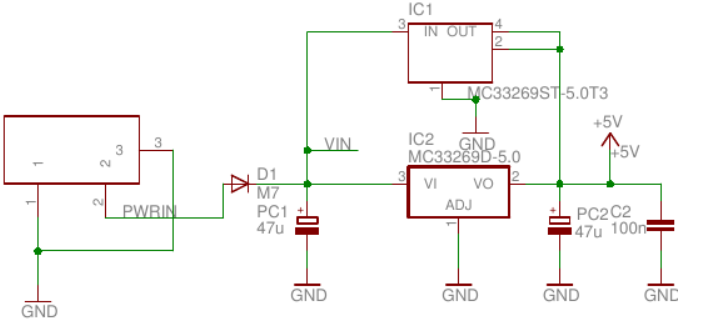

M7-Diode arbeitet im Stromkreis

In dieser Schaltung ist die M7-Diode (D1) vor der Spannungsregelungsstufe in Reihe mit der Eingangsstromleitung geschaltet.Seine Hauptaufgabe ist hier der Verpolungsschutz.Wenn die Eingangsleistung korrekt angeschlossen ist, wird die M7-Diode in Durchlassrichtung vorgespannt und ermöglicht den Stromfluss vom Leistungseingang (PWRIN) zum VIN-Knoten.Dadurch wird sichergestellt, dass der Rest des Stromkreises sicher mit Strom versorgt wird.

Wenn die Eingangsleistung mit der falschen Polarität angeschlossen wird, wird die M7-Diode in Sperrrichtung betrieben und blockiert den Stromfluss vollständig.Dadurch wird verhindert, dass Rückspannung empfindliche Komponenten wie die Spannungsregler (MC33269) und Kondensatoren erreicht.Ohne diese Diode könnte ein umgekehrter Stromanschluss die Regler-ICs und andere nachgeschaltete Teile beschädigen oder zerstören.

Der nach der M7-Diode angeschlossene Kondensator hilft, die Eingangsspannung zu glätten, indem er Rauschen und kurze Spannungseinbrüche filtert.Zusammen bilden die M7-Diode und der Eingangskondensator eine einfache, aber wirksame Schutz- und Konditionierungsstufe.Insgesamt fungiert die M7-Diode als unidirektionales elektrisches Gate, das die korrekte Stromrichtung gewährleistet, den Schaltkreis schützt und die Zuverlässigkeit beim Stromanschluss und Betrieb verbessert.

M7-Diodenanwendungen

• Wechselstrom-Gleichstrom-Gleichrichtung in Netzteilen

• Brückengleichrichterschaltungen

• Verpolungsschutz

• Eingangsschutz für Spannungsregler

• Schutz batteriebetriebener Geräte

• Adapter und Ladegeräte

• LED-Treiberschaltungen

• Leistungsteile für Unterhaltungselektronik

• Industrielle Steuerstromkreise

• Stromplatinen für Kleingeräte

M7-Kennlinien

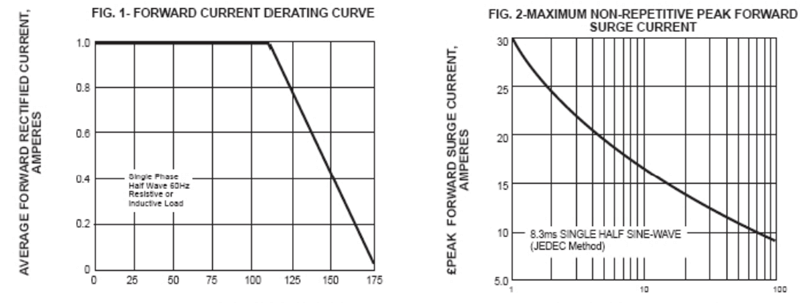

Die Durchlassstrom-Derating-Kurve zeigt, wie der zulässige durchschnittliche Durchlassstrom der M7-Diode mit steigender Betriebstemperatur abnimmt.Bei niedrigeren Temperaturen kann die Diode sicher ihren Nennstrom führen, bei steigender Temperatur muss der Strom jedoch reduziert werden, um eine Überhitzung zu verhindern.Mithilfe dieser Kurve können Entwickler sicherstellen, dass die Diode unter unterschiedlichen thermischen Bedingungen sicher funktioniert.

Die Kurve des maximalen, sich nicht wiederholenden Spitzenstroms in Vorwärtsrichtung zeigt, wie viel kurzfristiger Stoßstrom die M7-Diode bei Ereignissen wie Einschalten oder Einschaltstrom verarbeiten kann.Höhere Stoßströme werden für sehr kurze Zeiträume toleriert, während längere Stoßströme niedrigere Stromstärken erfordern, um Schäden zu vermeiden.

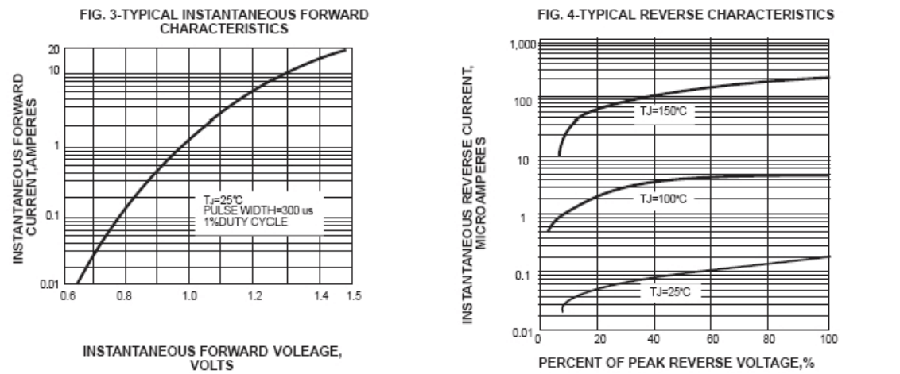

Die typische momentane Durchlasskennlinie erklärt den Zusammenhang zwischen Durchlassspannung und Durchlassstrom.Wenn die Durchlassspannung zunimmt, steigt der Strom schnell an, was ein normales Diodenleitungsverhalten zeigt.Mithilfe dieser Kurve können Sie den Leistungsverlust und den Spannungsabfall während des Betriebs abschätzen.

Die typische Sperrkennlinie zeigt, wie der Sperrleckstrom mit der angelegten Sperrspannung und Temperatur zunimmt.Höhere Temperaturen führen zu einem höheren Leckstrom, was ein normales Verhalten ist und für die Analyse der Hochspannungszuverlässigkeit wichtig ist.

Sicherer Betrieb der M7-Diode

Um einen sicheren Betrieb der M7-Diode zu gewährleisten, betreiben Sie sie immer innerhalb ihrer Nennspannungs- und Stromgrenzen.Sorgen Sie insbesondere bei höheren Strömen oder Temperaturen für eine ausreichende Wärmeableitung und vermeiden Sie eine Überschreitung des maximalen Stoßstroms beim Einschalten.Achten Sie bei der Installation auf die richtige Polarität, da ein umgekehrter Anschluss den Betrieb blockieren oder den Stromkreis beschädigen kann.Das richtige PCB-Layout und gute Lötpraktiken tragen ebenfalls dazu bei, die Zuverlässigkeit langfristig aufrechtzuerhalten.

Vergleich: M7-Diode vs. 1N4007-Diode

Parameter	M7 Diode	1N4007 Diode
Diodentyp	Standard Gleichrichterdiode	Standard Gleichrichterdiode
Durchschnittlicher Stürmer Strom (IF)	1 A	1 A
Peak repetitiv Sperrspannung (VRRM)	1000 V	1000 V
DC-Umkehrung Spannung (VDC)	1000 V	1000 V
RMS-Umkehr Spannung (VRMS)	700 V	700 V
Durchlassspannung (VF @ 1A)	~1,0–1,1 V	~1,0–1,1 V
Spitze nach vorne Stoßstrom (IFSM)	~30 A (8,3 ms)	~30 A (8,3 ms)
Umgekehrte Wiederherstellung Zeit	Langsam (Standard Gleichrichter)	Langsam (Standard Gleichrichter)
Rückwärtsleckage Aktuell	Niedrig (µA-Bereich)	Niedrig (µA-Bereich)
Pakettyp	SMA / DO-214AC (SMD)	DO-41 (Durchgangsloch)
Montageart	Oberflächenmontage	Durchgangsloch
Polaritätsmarkierung	Kathodenband eingeschaltet Körper	Kathodenband eingeschaltet Körper
Betrieb Temperaturbereich	−55 °C bis +150 °C	−55 °C bis +150 °C
Typisch Anwendungen	SMD-Leistung Zubehör, Ladegeräte, Adapter	Lineare Kraft Lieferungen, allgemeine Berichtigung
Größe	Kompakt, PCB platzsparend	Größer, bleihaltig
Elektrisch Äquivalenz	Elektrisch entspricht 1N4007	Elektrisch entspricht M7

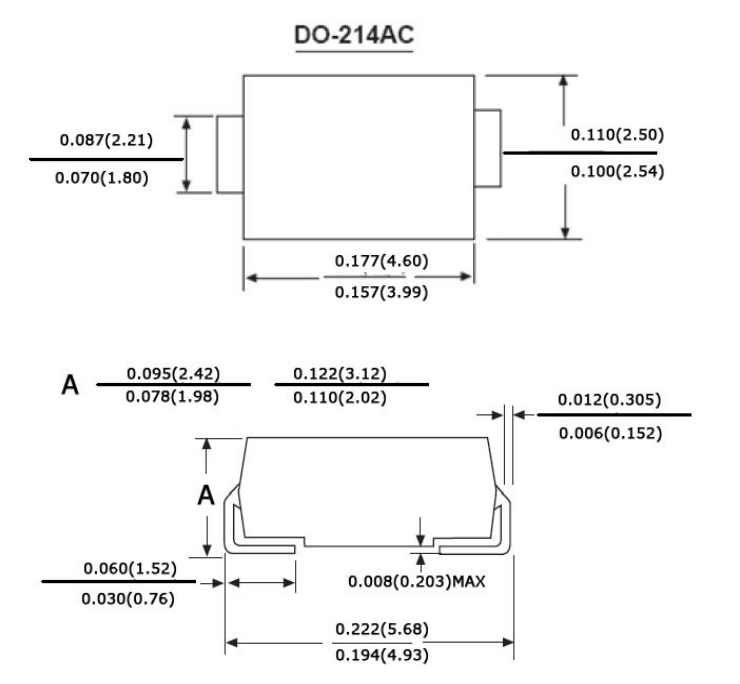

Mechanische Abmessungen der M7-Diode

Häufig gestellte Fragen [FAQ]

1. Was passiert, wenn die M7-Diode nahe ihrer maximalen Nennspannung betrieben wird?

Der Betrieb in der Nähe der maximalen Nennleistung kann den Leckstrom und die Wärme erhöhen. Daher wird für eine langfristige Zuverlässigkeit eine ordnungsgemäße Leistungsreduzierung empfohlen.

2. Kann die M7-Diode den Einschaltstrom beim Einschalten verarbeiten?

Ja.Es kann kurze Einschaltstöße innerhalb seines maximalen Nennstroms in Vorwärtsrichtung tolerieren.

3. Wie erkennt man die Kathode einer M7-Diode?

Die Kathode ist durch einen sichtbaren Streifen oder Band an einem Ende des Diodenkörpers gekennzeichnet.

4. Kann die M7-Diode eine beschädigte 1N4007 in einem Stromkreis ersetzen?

Ja, wenn die Schaltung oberflächenmontierte Komponenten unterstützt, ist der M7 ein elektrischer Ersatz für den 1N4007.

5. Warum fällt die Spannung der M7-Diode während des Leitens ab?

Der Spannungsabfall ist eine natürliche Eigenschaft von Silizium-Gleichrichterdioden, wenn diese in Vorwärtsrichtung betrieben werden.

6. Ist die M7-Diode für den Dauerbetrieb bei 1 A geeignet?

Ja, vorausgesetzt, die thermischen Grenzwerte und das richtige PCB-Layout werden eingehalten.
