Was ist ein Quad -Paket (QFP)?

Ein Quad-Paket (QFP) ist eine Art von Oberflächenmontage-Chip, mit dem integrierte Schaltkreise an gedruckte Leiterplatten angeschlossen werden.Es verfügt über flache Einwege-Flügel-Leads an allen vier Seiten, die eine einfache Platzierung und Lötung ermöglichen.QFPs sind kompakt, unterstützen hohe Pinzählungen und funktionieren gut in der automatisierten Fertigung.Aus diesem Grund werden sie in Elektronik wie Mikrocontrollern, Prozessoren und Verbrauchergeräten häufig eingesetzt.

Katalog

Quad -Flat -Pakete (QFP) Übersicht

Das Quad Flat-Paket (QFP) ist eine Art von Oberflächenmontage-Chip mit dünnen Metallbeinen auf allen vier Seiten.Diese Beine beugen sich nach außen wie Möwenflügel und verbinden sich direkt an die Oberfläche einer Leiterplatte, sodass keine Steckdose benötigt wird.QFPs werden zum Speichern von Raum und zur Behandlung vieler Verbindungen mit Versionen zwischen 32 und über 300 Pins hergestellt.Der Abstand zwischen den Stiften liegt normalerweise von 0,4 mm und 1,0 mm.

QFPs verfügen über eine flache, quadratische Form, die sie während der automatischen Herstellung leicht zu platzieren und zu löten lässt.Die Form und der Leitstil können starken Verbindungen herstellen und eine einfache Überprüfung auf ordnungsgemäße Anhaftung ermöglichen.Einige QFPs haben auch ein Metallpolster darunter, um zusätzliche Wärme zu entfernen, was für Teile nützlich ist, die während des Gebrauchs warm werden.

Der Körper eines QFP besteht normalerweise aus Kunststoff oder Keramik, wodurch der Chip vor Schäden und Schmutz schützt.Die Metallbeine sind beschichtet, um sicherzustellen, dass die Verbindungen im Laufe der Zeit stark bleiben.Im Vergleich zu anderen Paketen wie PLCCs, die J-förmige Leads verwenden und Sockets benötigen, nehmen QFPs weniger Platz ein und können mehr Stifte verarbeiten.Dies macht sie zu einer praktischen und effizienten Wahl für viele Arten von elektronischen Geräten.

Anwendungen von QFP -Paketen

Gemeinsame QFP -Anwendungsfälle, repräsentative Modelle, Hersteller und Anwendungsrollen:

Anwendung Typ	Gemeinsam Modelle	Hersteller	Eigenschaften
Kapazitive Berührungserkennung	PCF8885	NXP -Halbleiter	Erkennt Objekte durch nicht-metallische Oberflächen mit kapazitiven Erfassungen.
Magnetometer / Magnetfelderkennung	MMC2120mg	Memsic Inc.	Erkennt magnetische Feldschwankungen für Orientierung oder Bewegungsverfolgung.
Speicher -ICS	25LC256 25LC256 MICROCHIP In Stock: 38006 pcs	Mikrochip -Technologie	EEPROM-Chip, der für nichtflüchtige Daten verwendet wird Speicherung in eingebetteten Systemen.
LED-Treiber-IC (anwendungsspezifisch)	AS3685	AMS AG	Auf tragbare LED -Anwendungen zugeschnitten, zugeschnitten, Anbieten leistungsstarker Beleuchtungssteuerung.
Hall -Effekt -Sensoren	A3144 A3144 ALLEGRO A3144 ALLEGRD In Stock: 28121 pcs	Allegro Microsystems	Erfasst Magnetfelder für die Rotation und Proximity -Erfassungsanwendungen.
Stromsensoren	ACS712	Allegro Microsystems	Liefert eine genaue Messung von AC und Gleichstrom mit integrierter Isolation.
Kondensatoren	0805 0805 Original In Stock: 21035 pcs SMD	Murata Manufacturing Co., Ltd.	Kompakte Größe;verwendet bei Filterung, Entkopplung und Zeitschaltungen.
Widerstände	0805 Smd	Yageo	Oberflächenmontagewiderstände ideal für allgemeine Schaltungsanwendungen.
Automobilsensoren	MLX90316	MELEXIS	Magnetpositionssensor für Gashebel, Pedal- und Lenkanwendungen.
AI-kontrollierte Servo/LED-Treiber	PCA9685	NXP -Halbleiter	16-Kanal-PWM-Controller ideal für Robotik und LED -Kontrolle.
Audioverstärker	TDA2822 TDA2822 STMicroelectronics IC AMP AB MONO/STEREO 16POWERDIP In Stock: 19025 pcs	Stmicroelektronik	Dual -Audioverstärker für geeigneter Tragbare Lautsprechersysteme.
Mikrocontroller	ATMEGA328P ATMEGA328P Microchip Technology In Stock: 50300 pcs	Mikrochip -Technologie	Vielseitige 8-Bit-MCU häufig verwendet in Arduino- und DIY -Elektronikprojekte.
Temperatursensoren	TMP36 TMP36 In Stock: 41274 pcs	Analoge Geräte	Analogie-Temperatursensor mit niedrigem Spannung mit linearer Ausgabe.
Umweltsensoren	DHT11 DHT11 UNIVERSAL-SOLDER Electronics Ltd Temperature Humidity Sensor 16bi In Stock: 3310 pcs	Aosong Electronics Co. Ltd.	Digitaler Sensor für die Grundtemperatur und Feuchtigkeitsüberwachung.
Fahrer ICS	Uln2003a	Texas Instrumente	Hochspannung, hochstromiger Darlington Transistor -Array für induktive Lasten.
Ethernet -Schnittstellencontroller	ENC28J60 ENC28J60 MICROCHI In Stock: 31979 pcs	Mikrochip -Technologie	Ermöglicht Mikrocontroller, eine Verbindung heranzukommen Ethernet -Netzwerke.

QFP -Größenoptionen

Abbildung 2. QFP -Größe

Normalerweise weisen Sie Körperdicke zwischen 2,0 mm und 3,8 mm Anbieten solider mechanischer Festigkeit und der Fähigkeit, hohe Stiftzählungen zu unterstützen.Für Anwendungen, bei denen die Höhe eine ernsthafte Einschränkung darstellt, z. B. in Wearables und kompakt Low-Profile-Alternative, mit Paketgrößen von von 28 × 28 mm (5 × 5 mm) bis 256-polige (28 × 28 mm).Die Lead -Tonhöhe über QFPs variiert im Allgemeinen zwischen 0,4 mm und 1,0 mm;Kleinere Stellplätze ermöglichen eine höhere Stiftdichte, erfordern jedoch eine präzise PCB -Herstellung, während größere Stellplätze leichter Löt- und Sichtprüfung erleichtern.Mit Stiftzählungen von überschritten von 32 bis über 300QFPs eignen sich gut für ein breites Spektrum von Geräten, von einfachen Mikrocontrollern mit geringer Leistung bis hin zu komplexen Signalprozessoren und Netzwerkroutern.Ihr breites Spektrum an Größen und Konfigurationen bietet Designflexibilität für die Optimierung Board -Layout, thermisches Verhalten, E/A -Integration und Gesamtkosten.Diese Anpassungsfähigkeit hat QFPs zu einer zuverlässigen Paketauswahl sowohl in der Kostensensitive Unterhaltungselektronik als auch für anspruchsvolle industrielle oder netreibende Anwendungen gemacht.

QFP -Vor- und -Kons

QFP -Profis

•Hohe Stiftanzahl in kompaktem Fußabdruck

Unterstützt viele I/A -OS und speichert den Vorstandsraum.Ideal für Mikrocontroller, DSPs und Kommunikations -ICs.

•Verbessertes PCB -Layout

Leads auf allen vier Seiten ermöglichen eine bessere Signalverteilung und reduzieren die Routing -Stauung.

•Oberflächenmontierfreundlich

Für die automatisierte Baugruppe entwickelt;Keine Notwendigkeit für spezielle Werkzeuge, kompatibel mit Hochgeschwindigkeitsproduktionslinien.

•Sockelvarianten

Einige Versionen (wie PLCC) können so gesteuert werden, dass während des Prototyps einfache Chip -Austausch- oder Firmware -Updates ermöglichen.

•Kostengünstig

Im Allgemeinen billiger als BGA- oder Chip-Scale-Pakete;Geeignet für budgetempfindliche Projekte.

•Visuell inspektiv

Exponierte Leads ermöglichen eine einfache Inspektion und manuelle Überarbeitung - hilfreich für Qualitätskontrolle und Debuggen.

•Weit verbreitet

Erhältlich in verschiedenen Größen und Optionen und bietet Flexibilität für verschiedene Anwendungen.

QFP -Nachteile

•Begrenzte Hochfrequenzleistung

Parasitäre Effekte aus erweiterten Leads begrenzen die Leistung über ~ 500 MHz.

•Fragile führt

Ein Möwenflügel-Leads können sich während der Handhabung oder des Versands biegen oder beschädigen, was zu Ausrichtungsproblemen führt.

•Nicht ideal für robuste Umgebungen

Weniger robust als BGAs, insbesondere unter mechanischer oder Vibrationsspannung.

•Platzbeschränkungen in Feinversionen

Sehr feine Blei -Stellplätze erschweren die PCB -Herstellung und das Löten trotz der kompakten Größe.

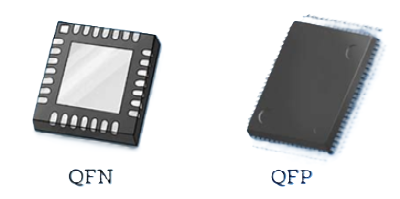

QFN gegen QFP -Pakete

QFPs sind leicht zu löten, zu inspizieren und zu überarbeiten.Mit den sichtbaren Leitungen können Sie Lötverbindungen visuell überprüfen und QFPs ideal für Systeme erfordern, für die hohe Stiftzählungen, manuelle Reparaturen und optische Inspektionen erforderlich sind.Sie werden häufig in Mikrocontrollern, Prozessoren und Industriesystemen mit 32 bis 300 Pins verwendet.

Qfns, Halten Sie auf der anderen Seite flache Metallpolster unter der Packung ohne externe Leads.Dies macht sie kleiner und besser für enge Layouts wie Wearables oder HF -Module.Sie funktionieren auch bei hohen Frequenzen aufgrund einer geringeren Induktivität besser, aber ihre verborgenen Gelenke erfordern eine Röntgen- oder AOI-Inspektion, und sie sind schwerer zu überarbeiten.Normalerweise begrenzt auf niedrigere Pinzählungen (oft unter 32), es gibt jedoch einige Varianten mit hoher Dichte.Sie enthalten auch häufig ein thermisches Pad darunter, um eine effiziente Wärmeableitung zu erhalten, die bei leistungsempfindlichen Konstruktionen ohne zunehmende Größe hilft.

TQFP vs LQFP -Pakete

TQFP (dünne Quad -Flach -Paket) Und LQFP (Low-Profile Quad Flat-Paket) sind zwei Arten von QFPs mit ähnlichen Formen flachen Körpern und Möwen-Flügel-Leitungen an allen vier Seiten für die Oberflächenmontage.Ihr Hauptunterschied ist die Körperdicke, die sich auswirkt, wie sie in Konstruktionen mit begrenztem vertikalem Raum oder spezifischen mechanischen Bedürfnissen passen.

Tqfps Haben Sie einen dünneren Körper (typischerweise 1,0–1,4 mm) und sind ideal für kompakte Geräte wie Wearables und Handheldelektronik, bei denen die Höhe eingeschränkt ist.Sie lassen viele Stifte und halten das Design schlank.

Lqfps sind etwas dicker, sitzen aber näher an die Leiterplatte und bieten ein flacher Gesamtprofil.Sie werden in Automobil- und Industriesystemen verwendet, in denen Luftstrom, Stapel oder mechanische Haltbarkeit mehr als die minimale Höhe von Bedeutung ist.

QFP -Typen und Varianten

Quad -Flat -Pakete (QFPs) sind in vielen Typen erhältlich, die jeweils so konzipiert sind, dass sie unterschiedliche Bedürfnisse erfüllen, wie Sparen, Umgang mit Wärme, starke Bleiben oder niedrige Kosten.

• Standard QFP: Die Grundversion.Einfach zu inspizieren und zu reparieren.Gut, wenn Platz kein großes Problem ist.

• LQFP (Low-Profile-QFP): Kürzere Höhe mit vielen Stiften.Ideal für enge Räume und einen besseren Luftstrom.

• TQFP (dünn QFP): Dünner als LQFP.Häufig in tragbaren Geräten verwendet, auf denen jeder Millimeter zählt.

• VQFP, VTQFP, SQFP: Extra-dünne Versionen für sehr kleine Geräte wie Wearables oder Slim Electronics.

• PQFP (Kunststoff QFP): Aus Plastik gemacht.Ideal für die tägliche Elektronik und die Produktion mit hoher Volumen.

• CQFP (Keramik -QFP): Aus Keramik gemacht.Härter und verarbeitet die Hitze besser.Wird in Luft- und Raumfahrt, Verteidigung und Autos verwendet.

• EQFP (Enhanced QFP): Kommt mit zusätzlichen Funktionen wie Wärmepads oder stärkerer Struktur für eine bessere Kühlung und Haltbarkeit.

• FQFP (Fine-Pitch-QFP): Stifte sind näher zusammen, um mehr in einen kleinen Raum zu passen.Gut für komplexe Schaltungen.

• MQFP (metrische QFP): Verwendet metrische Größen, um globale Standards zu entsprechen.

• NQFP (QFP in der Nähe von Chip-Größe): Der Körper hat fast die gleiche Größe wie der Chip und spart Platz auf der Tafel.

• BQFP (Stoßfänger QFP): Hat eingebaute Eckwächter zum Schutz von Stiften während der Handhabung.Nützlich in Fabriken.

• QFPs mit thermischen Pads (markiert TP oder -EP): Lassen Sie ein exponiertes Block darunter bei der Freisetzung und Verbesserung der Erdung beitragen.

• TDFN (dünne Dual-Flat-No-Lead): Kein echtes QFP, sondern ähnlich.Es hat eine gute Kühlung und kleine Größe, ohne dass Stifte herausragen.

• PLCC (Plastik -Blei -Chipträger): Wie ein QFP, aber mit J-förmigen Leads.Kann so gelötet oder gelötet werden.Einfach zu ersetzen Chips.

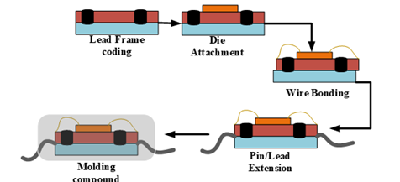

QFP -Pakete Prozessfluss

• QFP -Herstellungs- und Montageprozess - Die Produktion und Montage von Quad-Flat-Paketen (QFPs) folgt einem strukturierten Prozess, um eine starke elektrische Leistung, mechanische Zuverlässigkeit und langfristige Haltbarkeit zu gewährleisten.Jeder Schritt von der Herstellung von Wafer bis zum Versand trägt zur Qualität des Endprodukts bei.

• Waferherstellung - Der Prozess beginnt mit der Herstellung von Wafer, bei der ICs auf hohen Siliziumwafern aufgebaut sind.Photolithographie und chemische Ätzenden bilden Schichten von Transistoren, Widerständen und Verbindungen.Diese Phase definiert die Kernfunktionalität und das elektrische Verhalten von Die des Die des Die.

• Sterben - Nachdem der Wafer in individuelle Sterben geworfen wurde, wird jeder Würfel unter Verwendung eines thermisch leitenden Klebstoffs an einem Bleirahmen befestigt.Dies gewährleistet die korrekte Ausrichtung und eine effiziente Wärmeübertragung während des Betriebs.

• Kabelbindung - Als nächstes verbindet die Drahtbindung die Bond -Pads des Würfels mit feinen Gold- oder Aluminiumdrähten mit den QFP -Kabel.Diese Anschlüsse tragen elektrische Signale von der internen Schaltung über die Möwenflügelkanäle auf die Leiterplatte.

• Schimmelpilzkapselung - Zum Schutz der Würfel und Drähte ist die Packung in einer Kunststoff- oder Keramikform eingekapselt.Dies schützt die Innenteile vor Feuchtigkeit, Staub und mechanischer Spannung, während die äußeren Abmessungen des QFP definiert werden.

• Pre-Mount-Test - Jedes fertiges Paket wird elektrische Tests durchgeführt, um zu bestätigen, dass es den Leistungsspezifikationen erfüllt.Dies beinhaltet die Überprüfung der Spannungsniveaus, des Zeitpunkts und der Signalqualität unter kontrollierten Bedingungen.

• Bleibeschichtung - Die QFP-Leitungen werden mit Zinn- oder Zinn-Lead-Legierung plattiert, um die Lötfähigkeit zu verbessern, Korrosion zu verhindern und einen guten elektrischen Kontakt während der Lötung zu gewährleisten.

• Oberflächenmontagebaugruppe -In der SMT-Phase werden QFPs mit automatisierten Pick-and-Place-Maschinen auf PCBs platziert.Die Möwen-Flügel-Leads richten sich an die Lötpaste-bedeckte Pads auf der Tafel.

• Löten - Die besiedelte Platine bewegt sich durch einen Reflow -Ofen, in dem die Lötpaste schmilzt und verbindet, dass die QFP zum Leiter führt.Eine genaue Temperaturkontrolle versucht, Probleme wie Überbrückung oder Grabstonierung zu verhindern.

• Post-Mount-Test - Nach der Montage wird die Karte einer Funktionstests durchgeführt, um zu überprüfen, ob die QFPs und andere Komponenten wie erwartet funktionieren.Dies kann In-Circuit-Tests, Grenzüberwachungsscans oder Vollsystembewertungen umfassen.

• Verpackung - Zusammenstellte Bretter werden in Plastik-, Metall- oder Sondergehaltsgehäuse für Gehege verpackt, um sich vor Aufprall, Staub und Umweltbelastung zu schützen.Bei Bedarf können auch thermische Schilde oder Klammern hinzugefügt werden.

• Qualitätskontrolle - Während des gesamten Prozesses werden Qualitätsprüfungen durchgeführt.Dazu gehören visuelle Inspektionen, Röntgenüberprüfungen für die Lead-Ausrichtung und Abtastprüfungen, um Fehler oder Variationen zu fangen.

• Versand - Schließlich werden fertige Produkte für den Versand mit ESD-Schutz, Feuchtigkeitsbarrieren und schockresistenten Verpackungen gepackt.Dies gewährleistet eine sichere Lieferung und Bereitschaft für den endgültigen Einsatz.

Abschluss

QFPs bieten eine praktische Mischung aus Größe, Leistung und Kosten.Ihre Form und Blei -Design unterstützen einfache Baugruppen und zuverlässige elektrische Verbindungen.Obwohl sie nicht ideal für sehr hohe Frequenzsignale sind, sind sie für die meisten alltäglichen Elektronik eine zuverlässige Wahl.Aus diesem Grund bleiben QFPs in allem, von intelligenten Geräten bis hin zu industriellen Kontrollsystemen, beliebt.

Häufig gestellte Fragen [FAQ]

1. Sind QFPS nach Entfernung von einer Leiterplatte wiederverwendbar?

Nein, QFPs sind nicht für den wiederholten Gebrauch ausgelegt.Das Entfernen von einer PCB schädigt häufig die feinen Leads, und das Wiederaufnehmen kann die Leistung beeinflussen.Sie sind für eine dauerhafte Montage gedacht.

2. Wie vermeide ich die Biegung von QFP -Leads während der Handhabung?

Um Biegen zu vermeiden, verwenden Sie immer Pinzetten- oder Vakuumwerkzeuge, um QFPs durch den Körper zu verarbeiten, nicht die Leitungen.Wählen Sie, falls vorhanden von Stoßfänger QFPs, für den zusätzlichen Schutz verfügen.

3. Welche Tools werden verwendet, um QFPs manuell zu löten?

Sie können eine feine Lötkolben- oder Heißluft-Nacharbeit mit Fluss verwenden.Ein Vergrößerungs- oder Mikroskop ist hilfreich, um die Feinkühlkörper auszurichten und zu inspizieren.

4. Benötigen QFPs ein bestimmtes Layout für PCB -Pads?

Ja, QFPs erfordern ein passendes Pad -Layout mit ordnungsgemäßem Bleiabstand (Tonhöhe).Die PCB -Designsoftware enthält häufig Standard -QFP -Fußabdrücke, um eine korrekte Ausrichtung und Lötung zu gewährleisten.

5. Was verursacht Lötbrücken bei QFP -Leads?

Lötbrücken treten normalerweise aufgrund überschüssiger Lötpaste, einer schlechten Ausrichtung oder einer falschen Reflow -Temperatur auf.Die Verwendung einer Schablone und eines ordnungsgemäßen Reflow -Profils verhindert die Überbrückung

6. Wie überprüfe ich nach QFP -Lötmänzen?

Verwenden Sie Vergrößerung oder optische Inspektion, um die Ausrichtung der Blei und die gemeinsame Qualität zu überprüfen.Bei Bedarf können automatisierte optische Inspektion (AOI) oder Röntgenbauer versteckte oder marginale Defekte erkennen.

7. Sind QFPs für Hochvibrationsumgebungen geeignet?

Standard-QFPs sind nicht ideal für Hochvibrationsbedingungen, wenn sie verstärkt werden.Wählen Sie für anspruchsvolle Umgebungen Varianten mit mechanischer Unterstützung wie CQFPs oder verwenden Sie konforme Beschichtungen.
