Drei-Phasen-Transformatorverbindungen erklärt: Stärken und Schwächen

In der Elektrotechnik ist das Wissen, wie man die richtige dreiphasige Transformatorverbindung auswählt, der Schlüssel, um sicherzustellen, dass ein System gut funktioniert und dauert.Drei-Phasen-Transformatoren werden zur Ausbreitung von Strom über große Bereiche verwendet und in verschiedenen Stilen geliefert, die jeweils Vorteile und Arbeitsweisen haben.Dieser Artikel behandelt die Haupttypen von dreiphasigen Transformatorverbindungen-Delta (δ) und Wye (Y oder Stern)-und untersuchen, wie sich jedes Setup auf die Leistung des Systems auswirkt, einschließlich Spannungsmanagement, Phasenverschiebung, der Ausbreitung der Leistung und der Ausbreitung und der Erdungsanforderungen.Wir werden Setups wie Delta-Delta, Delta-Wye, Wye-Delta und Wye-Wye vergleichen, damit Sie die beste Verbindung für Ihre spezifischen Anforderungen auswählen können.

Katalog

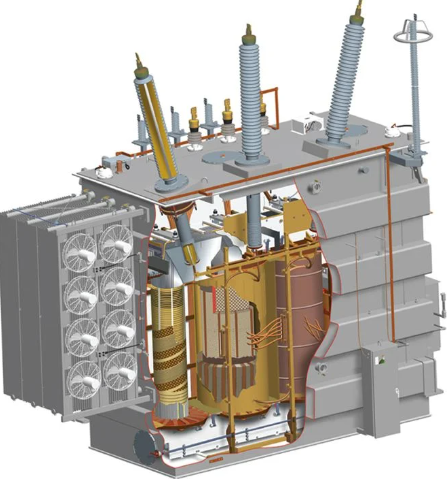

Drei-Phasen-Transformatorverbindungen

Ein dreiphasige Transformatorsystem verbindet die primären (Hochspannung) und sekundären (niedrigen Spannungs-) Wicklungen von drei einphasigen Transformatoren, um ein einheitliches Stromversorgungssystem zu erstellen.Diese Wicklungen sind entweder in einer Delta- (δ) oder Wye- (y oder Stern-) Konfiguration verbunden.Jedes Setup wirkt sich aus, wie sich das System verhält - Dinge wie Spannungsstufen, Phasenverschiebung, Erdungsoptionen und wie gut das System mit elektrischen Rauschen oder Harmonischen umgeht.

Die Entscheidung, eine Delta- oder Wye -Verbindung zu verwenden, hängt von mehreren Schlüsselfaktoren ab.Jeder beeinflusst die Leistung des Systems unter tatsächlichen Bedingungen.

Spannungsanforderungen

Das Spannungsniveau des Systems bestimmt häufig, welche Verbindung am besten ist.Wye-Verbindungen sind in Hochspannungssystemen häufig, da sie einen neutralen Punkt bieten, der für Erdung und Sicherheit nützlich ist.Andererseits funktionieren Delta -Anschlüsse in Systemen, die keinen neutralen Draht benötigen, gut und wo Haltbarkeit und Fehlertoleranz Prioritäten sind.

Art der Last

Die Art der Ausrüstung, die die Transformatormächte auch wichtig sind.Delta-Verbindungen eignen sich besser für schwere Lasten wie große Motoren.Sie verarbeiten höhere Ströme bei niedrigeren Spannungen und halten die Spannung der Phase zu Phasen stabil, was für die motorische Leistung und Zuverlässigkeit wichtig ist.

Verteilungsdesign

Die Konstruktionsziele des Stromverteilungssystems - wie die Minimierung der Kosten, die Verbesserung der Sicherheit oder die Steigerung der Effizienz - beeinflussen auch die Wahl.Wye -Systeme sind flexibler.Sie können sowohl Line-to-Line- als auch Line-to-neutral-Spannungen liefern, wodurch sie für gemischte Arten von Lasten in Wohn-, Gewerbe- oder Industrieumgebungen anpassbar sind.

Arten von dreiphasigen Transformatorverbindungen

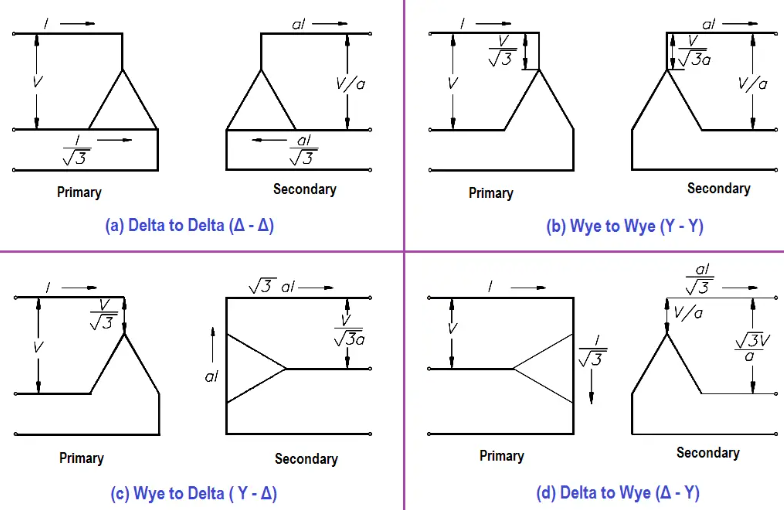

Abbildung 2. Arten von dreiphasigen Transformatorverbindungen

Um ein dreiphasige Transformatorsystem zu erstellen, können Sie normalerweise die primären und sekundären Wicklungen von drei einphasigen Transformatoren in eine von vier Standardkonfigurationen anschließen.Diese sind:

• Delta zu Delta (Δ - δ)

• Delta zu Wye (Δ - Y)

• Wye nach Delta (y - δ)

• Wye zu Wye (Y -Y)

In diesem Namenssystem kommt die Konfiguration der primären Wicklung an erster Stelle, gefolgt von der Sekundarstufe.Beispielsweise bedeutet ein δ -Y -Setup, dass der Primär im Delta verbunden ist und die Sekundärin in Wye verbunden ist.

Jeder Verbindungstyp beeinflusst, wie sich der Transformator verhält - insbesondere in Bezug auf Spannungsphasenbeziehungen, Isolationsbedürfnisse und wie das System mit Harmonischen oder Erdung umgeht.Die Auswahl der richtigen Konfiguration hängt von den spezifischen Anforderungen des Systems ab, in das es geht.

Verbindungstypen wirken sich auf das Systemverhalten aus

Lassen Sie uns abbauen, welche ändert sich, je nachdem, welche Konfiguration Sie auswählen:

• Phasenverschiebungsverhalten - Jede Verbindung führt eine spezifische Phasenverschiebung zwischen den Primär- und Sekundärspannungen ein.Diese Phasendifferenz - normalerweise entweder 0 ° oder 30 ° - kann sich darauf auswirken, wie das System die Leistung zwischen Lasten aufweist.Wenn beispielsweise mehrere Transformatoren zusammenarbeiten (parallele Operation), müssen sie übereinstimmende Phasenwinkel verfügen, um Konflikte in der Lastfreigabe oder den Timing -Fehlern bei der aktuellen Bereitstellung zu vermeiden.Konfigurationen wie Δ -δ haben typischerweise keine Phasenverschiebung, während Δ -Y oder y -δ eine 30 ° -Verschicht einführen, die bei der Synchronisierung von Systemen berücksichtigt werden muss.

• Isolierung und Spannungsspannung - Höhere Spannungssysteme, insbesondere bei Verwendung von Wye -Verbindungen, die einen neutralen Punkt freilegen, erfordern eine stärkere Isolierung.Dies liegt daran, dass die Spannung zwischen der Linie und dem Boden bei bestimmten Setups höher sein kann, insbesondere wenn ein schwebender neutraler oder unbegründeter Zustand auftritt.Im Gegensatz dazu neigen Delta -Konfigurationen dazu, Spannungsspannungen innerhalb der Transformatorwicklungen zu beschränken und die Isolationsbelastung zu verringern.

• Harmonische umgehen - Transformatoren können je nach Konfiguration entweder bestimmte elektrische Harmonische blockieren oder zulassen.Harmonische sind unerwünschte Spannungsverzerrungen, die durch nichtlineare Lasten verursacht werden (wie z.Δ -Y -Setups werden häufig ausgewählt, weil sie in der Delta -Wicklung dreifache Harmonische (3., 9. usw.) fangen können, was verhindert, dass sie das Primärsystem erreichen und Störungen verursachen.Dies macht sie ideal in Umgebungen, in denen die harmonische Kontrolle wichtig ist.

• Überlegungen zum Erdungs- und Sicherheitsüberlegungen - Die Erdungspraktiken variieren je nach Konfiguration.Mit Wye-verbundene Sekundärstoffe bieten einen klaren neutralen Punkt, der auf Sicherheits- und Systemstabilität geerdet werden kann.Dies ist häufig in Versorgungsverteilungssystemen.Delta -Konfigurationen bieten natürlich keine Neutral, sodass sie häufig bei der Erdung nicht erforderlich sind oder wenn ein schwimmendes System akzeptabel ist.Die Auswahl wirkt sich aus, wie leicht Fehler erkannt und gelöscht werden und wie belastbar das System für Störungen ist.

Standardtransformatorkonstruktionen basieren auf vorhersehbaren Winkelverschiebungen - am häufigsten 0 ° oder 30 ° zwischen Eingangs- und Ausgangsphasen.Diese Winkel sind wichtig, wenn Transformatoren parallel arbeiten müssen.Wenn die Winkelverschiebung nicht übereinstimmt, können Transformatoren die Last nicht gleichmäßig teilen, was zu zirkulierenden Strömen, Überhitzung oder sogar Ausrüstungsfehlern führen kann.Aus diesem Grund muss eine nicht standardmäßige Verbindung sorgfältig entwickelt werden, um die korrekten Phasenbeziehungen aufrechtzuerhalten.

Delta -Delta (Δ -Δ) -Transformatoranschluss

Die Delta-Delta-Transformatorkonfiguration (Δ-Δ) ist eine häufige Wahl in industriellen Umgebungen, in denen eine stabile Dreiphasenleistung erforderlich ist und das System keinen neutralen Draht benötigt.Es ist besonders nützlich, wenn schwere Maschinen wie Motoren mit 480 V oder 240 V betrogen werden, ohne dass die Komplexität von 120 -V -Beleuchtung oder kleine Gerätelasten zusätzlich ist.

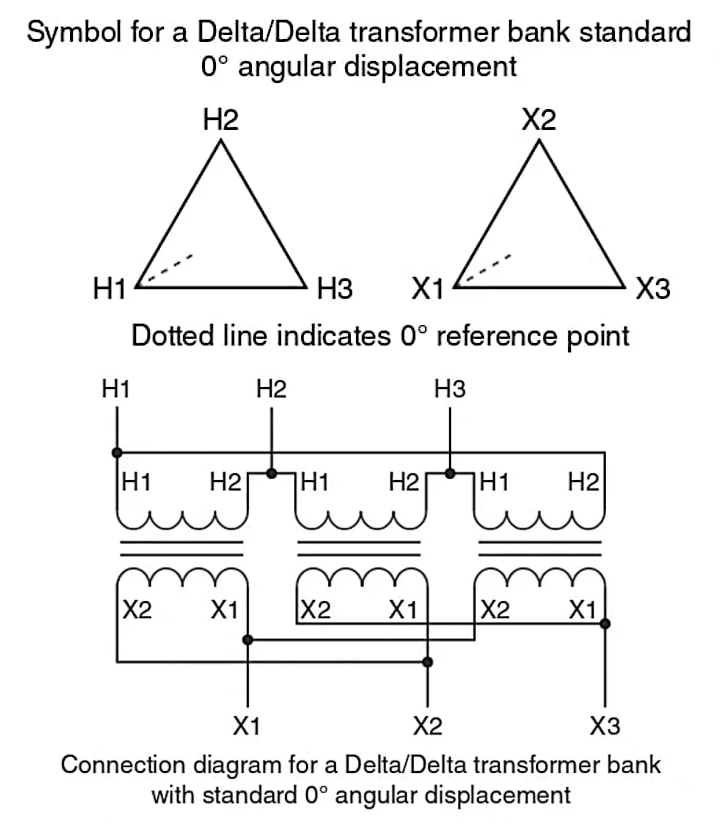

Abbildung 3. Standard 0 ° Winkelverschiebung Delta-Delta-Verbindung

Vorteile

• Effiziente Verwendung von Leitern - In einer Delta -Verbindung ist der Strom, der durch jede Transformatorwicklung fließt, niedriger als der Linienstrom - insbesondere etwa 57,8% davon.Dies bedeutet, dass die Wicklungen mit kleineren Leitern ohne Kompromisse aufgebaut werden können.Das Ergebnis ist ein materielles und kostengünstigeres Design, insbesondere in hochströmenden industriellen Umgebungen.

• Natürliche Filterung von Harmonischen - Die Struktur der Delta-Konfiguration mit geschlossenen Schleife hilft dabei, bestimmte harmonische Ströme, meistens dreifache Harmonische, innerhalb der Schleife selbst zu fangen.Dies verhindert, dass sie durch das Stromversorgungssystem zurückfliegen.In praktischer Hinsicht reduziert dies das elektrische Rauschen und schützt empfindliche Geräte. Dadurch ist es eine starke Wahl in Einrichtungen mit Antrieben mit variabler Geschwindigkeit oder anderen harmonischen Erzeugungslasten.

• Stabile Spannung unter Laständerungen - Der Spannungsausgang eines mit Delta verbundenen Transformators bleibt tendenziell konstant, selbst wenn große Geräte starten oder abgeschaltet werden.Diese Konsistenz hält die Maschinen reibungslos und verringert das Risiko von Leistungsabfällen oder Herunterfahren aufgrund von Spannungsabschlägen.

• Fortsetzung des Betriebs während des Transformatorversagens - Einer der wichtigsten Vorteile in den tatsächlichen Wartungsszenarien ist, dass das System, wenn einer der drei Transformatoren fehlschlägt, weiterhin in einer offenen Delta-Konfiguration betrieben werden kann.Obwohl die Kapazität auf etwa 58% der ursprünglichen Last sinkt, können die erforderlichen Vorgänge fortgesetzt werden, bis die Reparaturen durchgeführt werden.Diese eingebaute Redundanz kann in Notfällen oder ungeplanten Ausfällen verwendet werden.

Nachteile

• Nur eine Spannungsstufe verfügbar -Ein Delta-Delta-Setup bietet eine einzelne Spannung zu Line.Wenn das System niedrigere Spannungen wie 120 V für Bürogeräte oder Beleuchtung unterstützen muss, wird ein zusätzlicher Transformator-wie eine wye-vernetzte Einheit-erforderlich.Dies erhöht die Komplexität des Designs und erhöht die Installationskosten.

• Größere Isolationsanforderungen -Da die primären Wicklungen die vollständige Spannung der Leitung zu Line ohne neutrale Referenz verarbeiten müssen, erfordern sie eine schwerere Isolierung.Dies gewährleistet eine langfristige Zuverlässigkeit, insbesondere in Hochspannungsumgebungen, trägt aber auch zur Gesamtgröße und -kosten des Transformators bei.

• Kein eingebauter Erdungspunkt - Da die Delta -Konfiguration nicht natürlich einen neutralen Punkt liefert, kann die sekundäre Seite über dem Boden „schweben“.Unter bestimmten Fehlerbedingungen kann dies zu gefährlich hohen Spannungen zwischen dem System und dem Boden führen.Ohne ordnungsgemäße Überwachungs- oder Erdungstechniken stellt dies ein Sicherheitsrisiko für das Personal dar und kann zu Schäden an Geräten führen.

Delta -Wye (Δ/Y) -Transformatorverbindung

Die Delta-Wye (Δ/Y) -Transformatorverbindung wird in elektrischen Verteilungssystemen, die sowohl dreiphasige als auch einphasige Lasten bedienen, häufig verwendet.Es ist besonders nützlich in kommerziellen oder institutionellen Gebäuden, in denen 208 V für Geräte benötigt wird und 120 V für Beleuchtung, Steckdosen und andere einphasige Anforderungen erforderlich sind.Dieses Setup ist auch in Aufenthaltstransformatoren üblich, die zur Verbindung zu höheren Spannungsübertragungsleitungen verwendet werden, was es zu einer flexiblen Lösung sowohl in Szenarien mit niedrigem und hohem Spannungsszenarien macht.

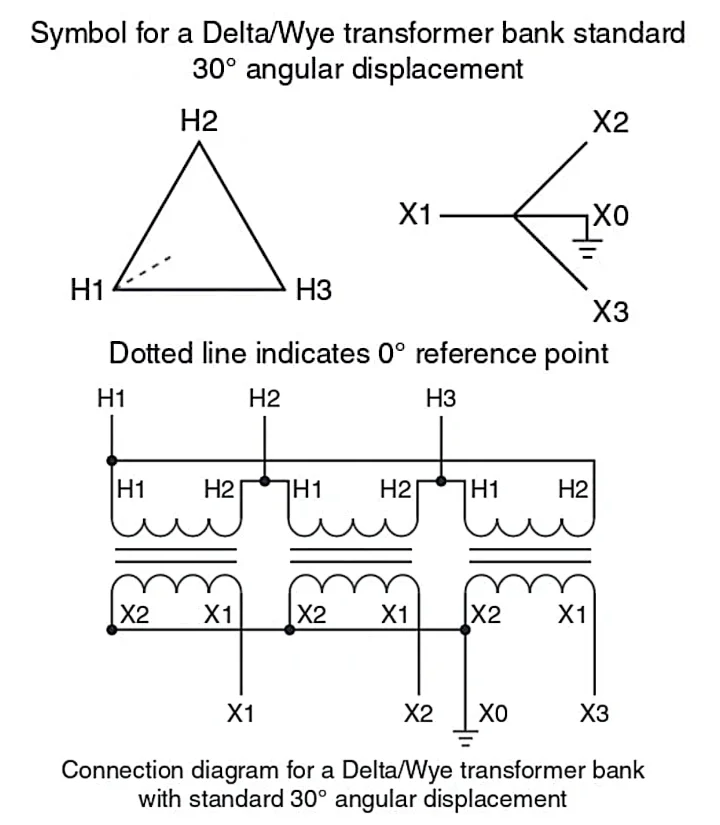

Abbildung 4. Standard 30 ° Winkelverschiebung Delta-Wye-Verbindung

Vorteile

• Unterstützt zwei Spannungsausgänge ohne zusätzliche Ausrüstung -Einer der praktischsten Vorteile eines Delta-Wye-Setups ist die Fähigkeit, sowohl 208 V (Line-to-Line) als auch 120 V (Line-to-neutral) von derselben Transformatorbank bereitzustellen.Dadurch wird die Notwendigkeit eines zusätzlichen Transformators ausgelöst, um niedrigere Spannungsschaltungen zu servieren, was das Systemdesign vereinfacht und die Installationskosten senkt.

• Effiziente Spannungsumwandlung - In einer von Wye verbundenen Sekundarstufe beträgt die Leitungsspannung ungefähr das 1,73-fache der Phasenspannung.Diese natürliche Beziehung ermöglicht eine effiziente Voltage-Transformation, was bei der Gestaltung von Systemen, die eine Mischung aus dreiphasige und einphasigen Lasten unter Verwendung standardisierter Geräte benötigen, meist hilfreich ist.

• Niedrigere Isolierspannung auf der Sekundärseite -Da die Wicklungen in der Sekundarstufe nur die Phasenspannung (anstatt die höhere Line-zu-Line-Spannung) erleben, sind die Isolationsanforderungen niedriger.Dies erleichtert die Herstellung des Transformators und kann die langfristige Haltbarkeit verbessern, insbesondere in Innen- oder temperaturempfindlichen Umgebungen.

• Zuverlässige und einfache Erdung durch den neutralen Punkt - Das neutrale Terminal (üblicherweise markiert X0) in der Wye -Konfiguration bietet einen zuverlässigen Punkt für die Erde des Systems.Dies ist nützlich, um vor Überspannungsbedingungen zu schützen und einen sicheren, stabilen Betrieb zu gewährleisten.In Gebäuden, in denen Sicherheitscodes geerdete Systeme erfordern, ist diese Verbindung hauptsächlich wertvoll.

Einschränkungen

• Die Primärseite erfordert höhere Isolationsniveaus -Während die sekundäre Seite von reduzierten Isolationsanforderungen profitiert, muss das Delta-verbundene Primär die vollständige Spannung zur Leitung zu Line noch abwickeln.Dies bedeutet, dass die Primärwicklungen eine dickere Isolierung erfordern, was die Materialkosten erhöht und den Transformator sperriger macht.

• Empfindlich gegenüber Harmonischen im Sekundär - Die Wye-Konfiguration auf der sekundären Seite kann das System anfälliger für harmonische Verzerrungen machen- insbesondere Harmonische dritter Ordnung.In Systemen mit vielen nichtlinearen Lasten (z. B. Computer, LED-Beleuchtung oder Laufwerken mit Variablengeschwindigkeiten) kann dies die Leistungsqualität beeinflussen.Es kann möglicherweise harmonische Filter oder Geräte mit integrierter Minderung installiert werden.

• Benötigt größere Leiter für die Sekundärlast - Da der vollständige Linienstrom auf der Sekundärseite durch jeden Leiter fließt, müssen die Drähte groß genug sein, um die Last ohne übermäßige Wärme oder Energieverlust sicher zu tragen.Dies kann die Installationskosten erhöhen, insbesondere in Systemen mit langen Drahtläufen oder hohen Strombedarf.

Wye -Delta (y/δ) -Transformatorverbindung

Das Wye-Delta (y/δ) -Transformator-Setup wird üblicherweise in Step-Down-Anwendungen verwendet, bei denen große Drei-Phasen-Lasten im primären Fokus stehen.Es ist besonders gut für industrielle Umgebungen geeignet, die 480 V oder 240 V für motorgesteuerte Geräte benötigen. Bei Beleuchtung oder kleinen Geräten sind jedoch nur wenige oder nicht benötigte 120-V-Schaltungen erforderlich.

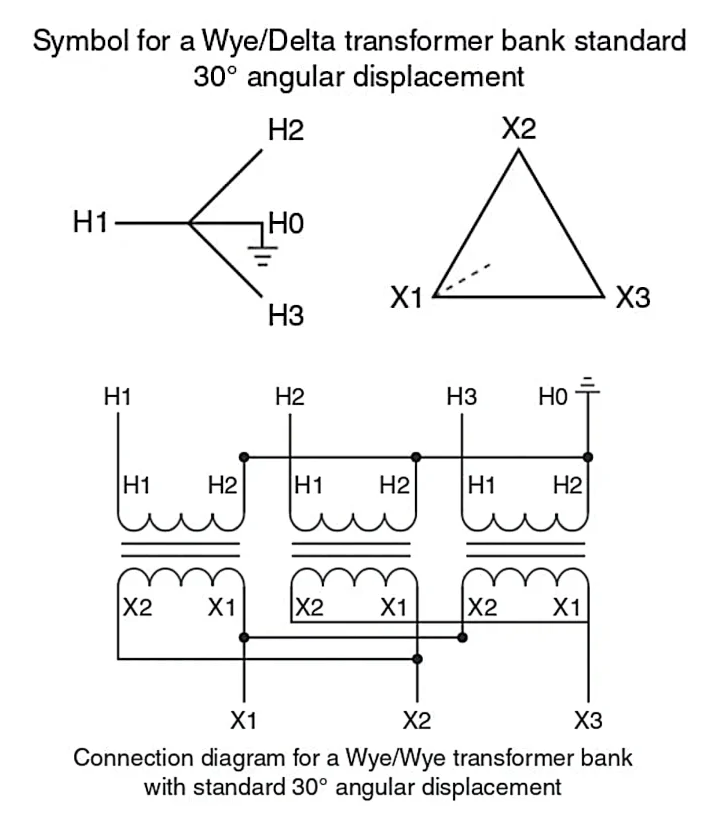

Abbildung 5. Standard 30 ° Winkelverschiebung Wye-Delta-Verbindung

Vorteile

• Effiziente Umwandlung der Spannungsspannung -In dieser Konfiguration liefert die Delta-Verbindung eine Leitungsspannung, die etwa 57,8% der Leitungsspannung des mit Wye verbundenen Primärs beträgt.Dies macht es sehr effizient, die Stromversorgung von höheren Übertragungsniveaus auf nutzbare Spannungen für Maschinen und schwere Geräte zu senken.

• Isolation aus harmonischen Störungen - Aufgrund der Art und Weise, wie der Delta -Sekundärstromstromströmung der Delta -Griffe, sind harmonische Ströme, die durch verbundene Lasten erzeugt werden, größtenteils im Sekundärschaltkreis enthalten.Dies verhindert, dass diese Verzerrungen wieder in das primäre Leistungsnetzwerk zurückversetzt werden, was dazu beiträgt, die Stromqualität stabil zu halten - ein wichtiger Faktor für empfindliche oder eng regulierte Systeme.

• Niedrigere Anforderungen an die Isolierung für die Primäranlage -Die Wye-verbundenen Primärwicklungen sind nur der Phasenspannung und nicht der höheren Line-zu-Line-Spannung ausgesetzt.Dies verringert die Belastung der Isolationsmaterialien und ermöglicht ein einfacheres, weniger kostspieliges Design, ohne die elektrische Sicherheit zu beeinträchtigen.

• Fortsetzung des Betriebs während eines Transformatorversagens - Wenn einer der drei Transformatoren in der Bank fehlschlägt, kann das System weiterhin in einem Open-Delta-Modus arbeiten.Während die Kapazität auf rund 58%sinkt, bietet diese Redundanz einen wertvollen Puffer während der Wartung oder Notfälle, wodurch riskante Betriebsvorgänge während der Reparaturen durchgeführt werden können.

Einschränkungen

• Einzelspannungsausgang - Die Delta-verbundene Sekundärstufe liefert nur einen Ausgangsspannungsniveau- je nach Konstruktion 480 V oder 240 V.Wenn eine Einrichtung außerdem 120 V -Service für Beleuchtung oder Standard -Outlets benötigt, müssen zusätzliche Transformatoren installiert werden, was dem elektrischen System Kosten und Komplexität verleiht.

• Kein eingebauter Boden auf der Sekundarseite - Delta -Konfigurationen bieten keinen natürlichen neutralen Punkt.Dies bedeutet, dass die Sekundärseite nicht auf Standard -Weise geerdet werden kann.Während eines Bodenfehlers können Spannungen am System unerwartet ansteigen und das Risiko für Schäden an Geräten oder einen elektrischen Schock erhöhen.Um dies zu verwalten, können Sie häufig Erdungstransformatoren oder Überwachungssysteme verwenden, um Probleme frühzeitig zu erkennen und die Sicherheit aufrechtzuerhalten.

• Größere primäre Leiter erforderlich - In einer Wye -Verbindung müssen die primären Wicklungen den vollständigen Linienstrom tragen.Dies erfordert schwerere Messleiter, wodurch die körperliche Größe der Verkabelung und die Materialkosten erhöht werden.Dies ist ein wichtiger Faktor, der während der Systemplanung und -installation berücksichtigt werden muss, insbesondere bei hochströmenden Anwendungen.

• Potenzielles Spannungsungleichgewicht ohne ordnungsgemäße Erdung - Während die Wye -Verbindung einen klaren Weg zum Neutral bietet, wenn der Neutral nicht ordnungsgemäß verbunden ist oder links schwimmend ist, können Spannungsstörungen auftreten.Diese Ungleichgewichte sind bei unausgeglichenen Lastbedingungen meist spürbar und können die Ausrüstungsleistung beeinflussen.Um dies zu verhindern, sind sorgfältige Erdungsdesign und regelmäßige Systemprüfungen ein Muss.

Wye -Wye (Y/Y) -Transformatorverbindung

Die Wye -Wye (Y/Y) -Transformatorverbindung verwendet sowohl auf der primären als auch auf der sekundären Seiten, die typischerweise mit H0 und X0 gekennzeichnet sind, einen geerdeten neutralen Punkt.Dieses Layout ist konzeptionell einfach und leicht zu verstehen, was es für grundlegende Anwendungen attraktiv machen kann, bei denen eine einfache Erdung und eine einfache Spannungsumwandlung wichtiger sind als die Leistung des Systems.

Auch wenn es in der modernen Leistungsverteilung nicht weit verbreitet ist, dient die Y/Y-Konfiguration immer noch eine Rolle in spezifischen Systemen mit niedrigerer Komplexität, bei denen ihre Einschränkungen verwaltet werden können oder nicht gefährlich sind.

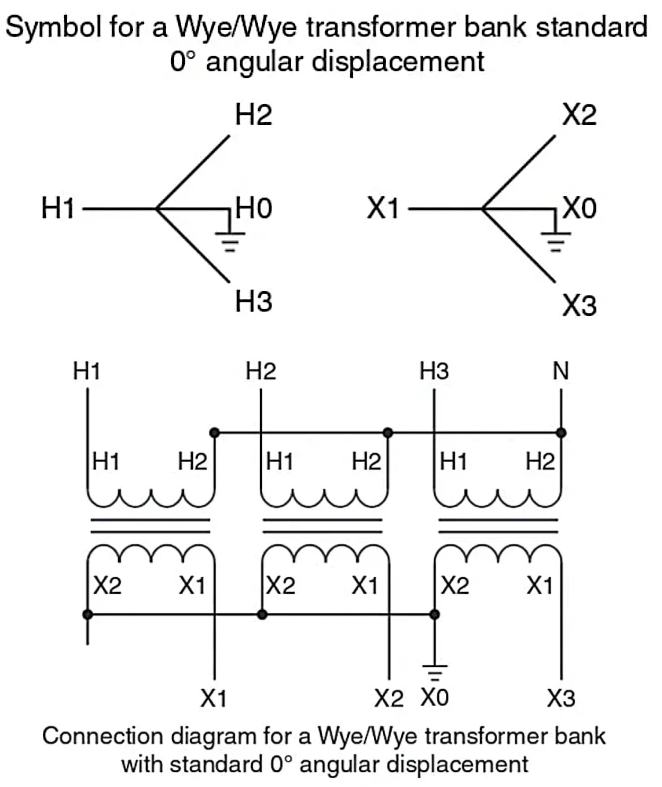

Abbildung 6. Standard 0 ° Winkelverschiebung Wye-Wye-Verbindung

Warum verwenden einige Systeme Y/Y noch?

• Einfache und direkte Erdung -Sowohl die Hochspannungs- als auch die Niederspannungsseiten des Transformators haben einen eingebauten neutralen Punkt.Dies erleichtert das System einfach, und setzen Sie eine gemeinsame Spannungsreferenz.In kleinen oder kontrollierten Installationen, bei denen Sicherheit und Einfachheit von entscheidender Bedeutung sind, kann diese Funktion von einem praktischen Vorteil sein.

• Kostengünstig und einfach zu gestalten - Die Wye -Wye -Konfiguration verwendet ein unkompliziertes Wicklungslayout.Da jede Wickel nur die Phasenspannung behandelt und keine komplexen Verbindungen erforderlich sind, sind Fertigung und Design im Allgemeinen einfacher.Dies kann die Kosten sowohl des Transformators als auch der unterstützenden elektrischen Infrastruktur senken.

Warum ist y/y keine übliche erste Wahl?

• Anfälligkeit für Harmonische und elektrisches Geräusch - Ohne eine Delta-Wicklung, um drei Dreifachharmonische (wie Harmonische dritte Ordnung) zu fangen oder zu absorbieren, ermöglicht diese Konfiguration diese unerwünschten Frequenzen, über das System zu zirkulieren.Dies kann die Spannungswellenform verzerren, was zu Spannungsspannungen oder Fehlfunktionen in Systemen führt, die für die Leistungsqualität empfindlich sind.

• Störungsrisiko mit Kommunikationsausrüstung - Da Harmonische und elektrische Rauschen leicht durch das System ausbreiten können, besteht eine höhere Wahrscheinlichkeit, dass sie die Kommunikationslinien in der Nähe beeinträchtigen.Dies ist insbesondere in Umgebungen mit gemischten Nutzung problematisch, in denen Strom- und Datensysteme parallel laufen oder physikalische Wege teilen.

• Schlechte Leistung unter unausgeglichenen Lastbedingungen - Wenn die mit jeder Phase verbundenen Lasten nicht gleich sind, leiden die y/y -Konfiguration tendenziell an Spannungsstörungen.Diese Ungleichgewichte können unvorhersehbare Spannungsabfälle oder Spikes in verschiedenen Phasen verursachen, die die Leistung von verbundenen Geräten beeinflussen oder die Notwendigkeit einer zusätzlichen Systemkorrektur erzeugen.

Abschluss

Die Auswahl der richtigen dreiphasigen Transformatorverbindung ist mehr als nur eine technische Entscheidung-es ist eine strategische Wahl, die sich auf das gesamte Stromverteilungssystem auswirkt und sicher bleibt.Von der Verwaltung von Spannungsniveaus und Phasenverschiebungen bis hin zur Unterstützung verschiedener Arten von Lasten und Verbesserung des Schutzes gegen Fehler hat jeder Verbindungstyp seine Vorteile und Herausforderungen.Wie wir gesehen haben, sind Faktoren wie Spannungsanforderungen, Lasttyp und das Gesamtdesign des Verteilungssystems wichtig für diese Wahl.Unabhängig davon, ob es sich um einen starken industriellen Gebrauch oder gemischte kommerzielle Zwecke handelt, können Sie die kleinen, aber wichtigen Unterschiede zwischen jedem Transformator -Setup verstehen, um effizientere und zuverlässigere Leistungslösungen zu erstellen.Am Ende stellt die richtige Wahl sicher, dass elektrische Systeme den heutigen Anforderungen nicht nur erfüllen, sondern auch für zukünftiges Wachstum und Effizienz bereit sind.

Häufig gestellte Fragen [FAQ]

1. Was ist die am häufigsten verwendete dreiphasige Transformatorverbindung?

Die am häufigsten verwendete dreiphasige Transformatorverbindung ist die Delta-Star-Konfiguration (δ-Y).In diesem Setup wird die primäre Wicklung in einer Delta -Anordnung angeschlossen, sodass das System hohe Stromlasten effizient verarbeiten kann.Die sekundäre Wicklung ist in einem Stern verbunden, der einen neutralen Punkt für die Versorgung von Stromversorgungssystemen bietet, für die eine neutrale Last nach Erdung und Ausgleich benötigt wird.

2. Warum wird Delta in Transformatoren bevorzugt?

Die Delta -Verbindung wird in bestimmten Transformatoranwendungen vor allem vorgezogen, da sie angesichts von unausgeglichenen Lasten oder Linienstörungen Robustheit bietet.Diese Konfiguration hilft bei der Umverteilung von Strömen gleichmäßig über die drei Phasen und verbessert die Widerstandsfähigkeit des Transformators gegenüber Phasenversagen.Darüber hinaus ermöglicht die Delta-Verbindung das System, auch dann reibungslos zu arbeiten, selbst wenn eine der Phasen verloren geht oder stark beladen ist, wodurch systemweite Störungen vermieden werden.

3. Wann verwenden Sie eine Delta -Verbindung?

Eine Delta -Verbindung ist hauptsächlich in Anwendungen, bei denen die Lastkontinuität gefährlich ist und in denen möglicherweise erhebliche unausgeglichene Lasten vorliegt.Es wird üblicherweise im hinteren Ende von Stromverteilungsnetzwerken oder in industriellen Umgebungen verwendet, in denen Maschinen häufig hohe Startströme benötigen.Das Delta-Setup wird auch verwendet, um die Spannung unter schweren Lastbedingungen und in Systemen zu stabilisieren, in denen die Stromübertragung von Phase zu Phase ohne die Anforderung für einen neutralen Draht erforderlich ist.

4. Was bleibt in einer Delta -Verbindung gleich?

In einer Delta -Verbindung bleibt die Phasenspannung über jeden Transformator die gleiche wie die angelegte Linienspannung.Im Gegensatz zur Sternkonfiguration, bei der die Phasenspannung ein Faktor von √3 weniger als die Leitungsspannung ist, werden in einem Delta -System die Wicklungen des Transformators der Gesamtleitungsspannung ausgesetzt, wodurch die Kapazität des Systems gestärkt wird, um höhere Lastschwankungen ohne signifikante Änderungen der Spannungswerte zu verarbeiten.

5. Hat ein Delta -Transformator eine neutrale?

Ein reines Delta-verbundener Transformator hat keinen neutralen Punkt, da alle drei Phasen in einer geschlossenen Schleife miteinander verbunden sind.Dieses Fehlen eines neutralen Mittelwerts wird typischerweise in Anwendungen verwendet, in denen nicht neutral erforderlich ist, z.Für Systeme, bei denen ein Neutral für Phasenausgleich oder Sicherheitsgründe erforderlich ist, wäre eine Sternkonfiguration besser geeignet.
