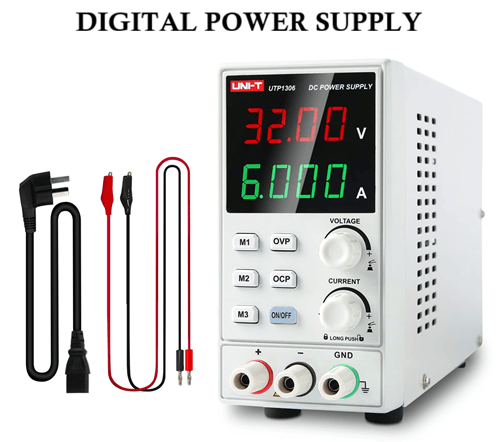

Was ist ein digitales Netzteil und wie funktioniert es?

Netzteile liefern die stabile Spannung und den stabilen Strom, die notwendig sind, damit Geräte korrekt funktionieren. Da moderne Geräte komplexer werden, sind herkömmliche analoge Netzteile oft nicht mehr ausreichend, um die wachsende Nachfrage nach Präzision, Überwachung und intelligenter Steuerung zu erfüllen. Dies hat zur Entwicklung digitaler Netzteile geführt, die die Hardware zur Energieumwandlung mit digitalen Controllern, Software und Kommunikationsfähigkeiten kombinieren. Das Verständnis, wie digitale Netzteile funktionieren, ihre Hauptkomponenten, Merkmale, Kommunikationsprotokolle und praktische Anwendungen kann Ihnen und Systemdesignern helfen, die richtige Lösung für das Energiemanagement moderner elektronischer Systeme auszuwählen.

Katalog

Wie funktioniert ein digitales Netzteil?

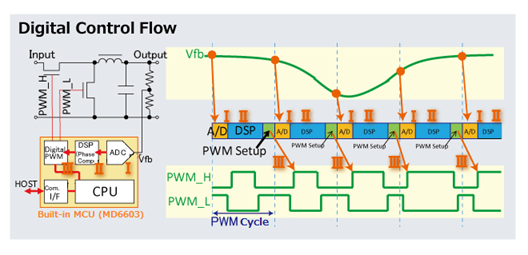

Ein digitales Netzteil verwendet einen digitalen Controller, um die Stromausgabe zu regeln und zu überwachen. Wie im Diagramm dargestellt, wird die Ausgangsspannung kontinuierlich über ein Feedbacksignal (Vfb) gemessen. Dieses Feedback wird von einem Analog-Digital-Wandler (ADC) in digitale Daten umgewandelt und an einen Digitalen Signalprozessor (DSP) oder Mikrocontroller gesendet.

Der digitale Controller vergleicht die gemessene Spannung mit der gewünschten Ausgangsspannung und berechnet erforderliche Anpassungen. Er ändert dann die Pulse-Width-Modulation (PWM)-Signale, die die Schalttransistoren in der Leistungseinheit steuern. Durch Erhöhung oder Verringerung des PWM-Arbeitszyklus kann das Netzteil eine stabile Ausgangsspannung aufrechterhalten, selbst wenn sich die Eingangs Spannung oder die Last ändert.

Dieser Feedback- und Steuerungsprozess wiederholt sich mit jedem PWM-Zyklus, sodass das digitale Netzteil eine präzise Spannungsregelung, höhere Effizienz, Echtzeitüberwachung und programmierbare Steuerungsfunktionen bieten kann.

Komponenten eines digitalen Netzteils

Ein digitales Netzteil kombiniert Hardware zur Energieumwandlung mit digitalen Steuerungs- und Überwachungsfunktionen.

• Digitaler Controller (MCU oder DSP) - Fungiert als das Gehirn des Netzteils. Er verarbeitet Feedbackinformationen, führt Steuerungsalgorithmen aus und bestimmt, wie die Leistungseinheit auf wechselnde Last- und Eingangswerte reagieren soll.

• Analog-Digital-Wandler (ADC) - Wandelt analoge Signale wie Ausgangsspannung, Strom und Temperatur in digitale Daten um, die der Controller analysieren und verarbeiten kann.

• Digitaler PWM-Generator (DPWM) - Generiert Pulsweitenmodulationssignale, die die Schalttransistoren steuern. Durch Anpassung des PWM-Arbeitszyklus regelt das Netzteil die Ausgangsspannung und den Strom.

• Gate-Treiber-Schaltung - Verstärkt die PWM-Steuersignale und steuert die LeistungsmOSFETs oder Schalttransistoren in der Leistungseinheit.

• Leistung Umwandlungsstufe - Enthält Schaltgeräte, Induktivitäten, Transformatoren, Kondensatoren und andere Leistungsbauteile, die die Eingangsleistung in die erforderliche Ausgangsspannung und -strom umwandeln.

• Rückkopplungs- und Sensing-Schaltungen - Überwachen wichtige Betriebsparameter wie Ausgangsspannung, Ausgangsstrom, Eingangsspannung und Temperatur und liefern Echtzeitinformationen an den Controller.

• Ausgangsfilter - Besteht normalerweise aus Induktivitäten und Kondensatoren, die die Schaltwellenform glätten und Ripple sowie Störungen am Ausgang reduzieren.

• Kommunikationsschnittstelle - Ermöglicht die Kommunikation mit externen Systemen zur Überwachung und Konfiguration. Zu den gängigen Schnittstellen gehören PMBus, I²C, SMBus, UART und CAN-Bus.

• Schutzschaltungen - Erkennen abnormalen Bedingungen wie Überspannung, Überstrom, Überhitzung und Kurzschlüsse und helfen, sowohl die Stromversorgung als auch die angeschlossenen Geräte zu schützen.

• Firmware und Steuerungssoftware - Implementiert Spannungsregelung, Fehlerverwaltung, Leistungssequenzierung, Telemetrie und andere intelligente Energiemanagementfunktionen innerhalb des digitalen Controllers.

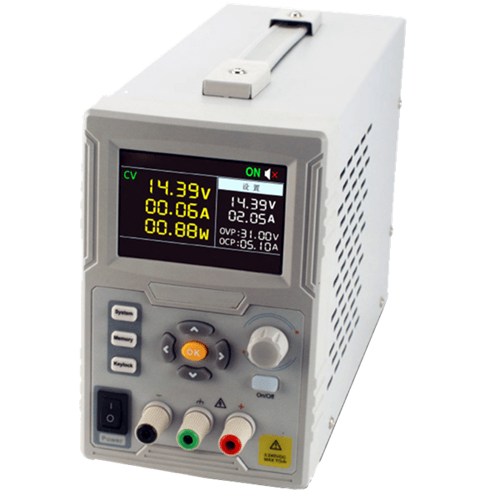

Funktionen der digitalen Stromversorgung

Programmierbare Ausgabeeinstellungen

Digitale Stromversorgungen ermöglichen die Anpassung von Ausgangsspannung, Stromgrenzen und Betriebsparametern durch Software oder Firmware. Diese Flexibilität erleichtert die Anpassung der Stromversorgung für verschiedene Anwendungen.

Echtzeitüberwachung

Eingebaute Überwachungsfunktionen verfolgen kontinuierlich Parameter wie Spannung, Strom, Stromverbrauch und Temperatur. Diese Informationen helfen den Betreibern, die Systemleistung zu verstehen und potenzielle Probleme zu identifizieren.

Hohe Regelgenauigkeit

Digitale Steuerungsalgorithmen können präzise Ausgangsniveaus aufrechterhalten, selbst wenn sich die Eingangsspannung oder Lastbedingungen ändern. Dies verbessert die Stromqualität für sensible elektronische Geräte.

Fernkonfiguration und -steuerung

Viele digitale Stromversorgungen können remote über Kommunikationsschnittstellen verwaltet werden. Ingenieure können Einstellungen anpassen, Betriebsdaten sammeln und Diagnosen durchführen, ohne direkten physischen Zugriff auf das Gerät zu haben.

Fehlersuche und Schutz

Digitale Stromversorgungen können abnormale Bedingungen wie Überspannung, Überstrom, Überhitzung und Kurzschlüsse erkennen. Schutzmaßnahmen können automatisch ausgelöst werden, um Schäden an Geräten zu verhindern.

Leistungssequenzierung

In Systemen mit mehreren Spannungsrails können digitale Stromversorgungen die Start- und Abschaltreihenfolge jeder Rail steuern. Dies gewährleistet, dass die Komponenten in der richtigen Reihenfolge mit Strom versorgt werden.

Datenprotokollierung und Telemetrie

Betriebsdaten können aufgezeichnet und zur Analyse übertragen werden. Diese Funktion ist nützlich für Fehlersuche, Leistungsbewertung und vorausschauende Wartung.

Firmware-Upgradierbarkeit

Viele digitale Stromversorgungen unterstützen Firmware-Updates, die neue Funktionen hinzufügen, die Leistung verbessern oder Probleme beheben, ohne dass Hardwaremodifikationen erforderlich sind.

Digitale Stromversorgung vs Analoge Stromversorgung

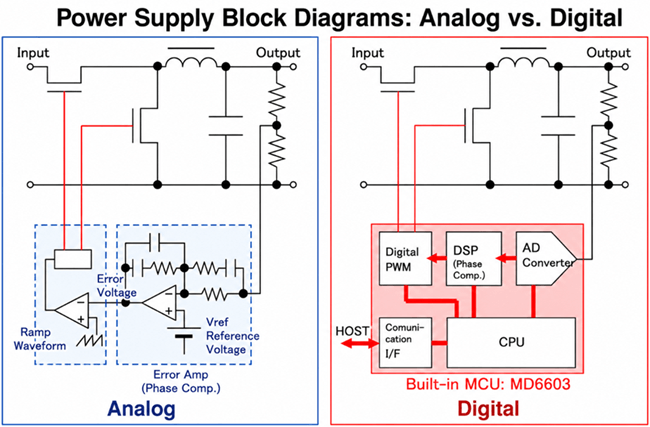

Eine analoge Stromversorgung verwendet analoge Schaltungen wie Fehlerverstärker, Referenzspannungsschaltungen und PWM-Controller zur Regelung der Ausgangsspannung. Sie ist einfach, schnell, zuverlässig und kostengünstig, was sie für grundlegende Energieanwendungen geeignet macht.

Eine digitale Stromversorgung verwendet einen Mikrocontroller, DSP, ADC und digitales PWM, um die Ausgangsleistung zu überwachen und zu steuern. Sie bietet bessere Flexibilität, Echtzeitüberwachung, Fehlererkennung und Fernsteuerung über Schnittstellen wie PMBus oder I²C.

In einfachen Konstruktionen ist eine analoge Stromversorgung normalerweise ausreichend. Für komplexe Systeme, die präzise Steuerung, Leistungssequenzierung, Telemetrie und softwarebasierte Anpassungen benötigen, ist eine digitale Stromversorgung die bessere Wahl.

Gängige Kommunikationsprotokolle in digitalen Stromversorgungen

PMBus

PMBus (Power Management Bus) ist das am weitesten verbreitete Kommunikationsprotokoll in digitalen Stromversorgungen. Es ermöglicht Systemen, Parameter wie Ausgangsspannung, Strom, Temperatur, Stromverbrauch und Fehlerbedingungen zu überwachen und zu steuern. PMBus wird häufig in Servern, Rechenzentren und Telekommunikationsgeräten verwendet.

I²C

I²C (Inter-Integrated Circuit) ist ein einfaches Zweidraht-Kommunikationsprotokoll, das für den Datenaustausch zwischen integrierten Schaltungen verwendet wird. Viele digitale Stromcontroller verwenden I²C für Konfiguration, Statusüberwachung und Kommunikation mit Prozessoren oder Verwaltungssystemen.

SMBus

SMBus (System Management Bus) basiert auf dem I²C-Protokoll, enthält jedoch zusätzliche Funktionen für das Systemmanagement und die Zuverlässigkeit. Es wird häufig in Computern, Batteriemanagementsystemen und intelligenten Leistungsgeräten verwendet, die standardisierte Überwachungs- und Steuerungsfunktionen erfordern.

CAN-Bus

CAN (Controller Area Network) ist ein robuster Kommunikationsprotokoll, das für Umgebungen mit elektrischem Rauschen und langen Kommunikationsdistanzen entwickelt wurde. Digitale Netzteile in der industriellen Automatisierung, im Transport und in der Automobiltechnik verwenden häufig den CAN-Bus für eine zuverlässige Datenkommunikation.

UART

UART (Universal Asynchronous Receiver-Transmitter) ist eine einfache serielle Kommunikationsschnittstelle, die für Konfiguration, Diagnosen und Firmware-Updates verwendet wird. Sie ist häufig in eingebetteten Systemen und Entwicklungsplattformen zu finden, die eine einfache Kommunikation mit einem digitalen Leistungsregler erfordern.

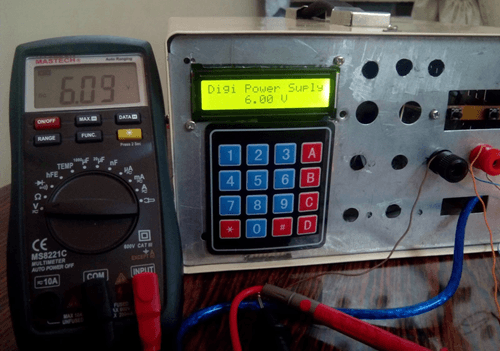

Anwendungen von digitalen Netzteilen

Rechenzentren und Server

Digitale Netzteile werden in Rechenzentren eingesetzt, um die Stromversorgung für Server, Prozessoren, Speichersysteme und kühlungsbezogene Elektronik zu verwalten. Sie helfen Betreibern, Spannung, Strom, Temperatur und Energieverbrauch in Echtzeit zu überwachen, was große Stromsysteme einfacher zu steuern macht.

Telekommunikationstechnik

Telekommunikationsgeräte wie Router, Switches und Basisstationen benötigen eine stabile Stromversorgung, um Dienstunterbrechungen zu vermeiden. Digitale Netzteile unterstützen die Fehlerberichterstattung und die Fernkonfiguration, was den Wartungsteams hilft, Probleme schneller zu erkennen.

Industrieautomatisierung

Industrieroboter arbeiten häufig in anspruchsvollen Umgebungen mit wechselnden Lasten. Digitale Netzteile können Betriebseinstellungen anpassen, abnormale Bedingungen überwachen und Diagnosen in Fabrikautomatisierungssystemen unterstützen.

Medizinische Geräte

Medizinische Geräte benötigen eine konsistente und gut regulierte Stromversorgung für einen sicheren Betrieb. Digitale Netzteile werden in diagnostischen Geräten, Überwachungseinrichtungen und Laborinstrumenten eingesetzt, wo Genauigkeit und Schutzfunktionen wichtig sind.

Elektrofahrzeuge

Elektrofahrzeuge verwenden die digitale Leistungssteuerung beim Laden von Batterien, bei der DC-DC-Umwandlung und in der Energieverteilung. Digitale Steuerungen helfen, den Energiefluss zwischen der Batterie, dem Motorsteuersystem und der onboard Elektronik zu verwalten.

KI und Hochleistungsrechnen

KI-Server, GPUs und Beschleunigerkarten haben schnell wechselnde Stromanforderungen. Digitale Netzteile helfen, eine stabile Spannung während Laständerungen aufrechtzuerhalten und liefern Telemetriedaten für die Optimierung der Stromversorgung auf Systemeebene.

Zukünftige Trends in der digitalen Netzteiltechnologie

Fortschritte in digitalen Steuerungsalgorithmen, künstlicher Intelligenz und Echtzeitanalytik ermöglichen es Netzteilen, die Leistung automatisch zu optimieren und potenzielle Ausfälle vorherzusagen, bevor sie auftreten. Die Anwendung von breitenbandigen Halbleitern wie Siliziumcarbid (SiC) und Gallium-Nitrid (GaN) verbessert ebenfalls die Schalt-effizienz und reduziert die Systemgröße. Es wird erwartet, dass digitale Netzteile erweiterte Überwachungs-, Fernverwaltungs- und Energieoptimierungsfunktionen bieten, während sie eine höhere Leistung in zunehmend kompakten Designs liefern.

Häufig gestellte Fragen [FAQ]

1. Warum werden digitale Netzteile in modernen elektronischen Systemen immer wichtiger?

Digitale Netzteile bieten eine präzise Steuerung, Echtzeitüberwachung und programmierbare Betriebsmöglichkeiten. Diese Fähigkeiten helfen, zunehmend komplexe Systeme wie Server, KI-Hardware, industrielle Ausrüstung und Elektrofahrzeuge zu verwalten, die ein intelligentes Energiemanagement erfordern.

2. Wie verbessert Firmware die Funktionalität eines digitalen Netzteils?

Firmware ermöglicht es, das Verhalten des Netzteils durch Software-Updates anstelle von Hardwareänderungen zu modifizieren. Hersteller können neue Funktionen hinzufügen, die Leistung verbessern, Schutzfunktionen erweitern oder betriebliche Probleme beheben, ohne die Hardware neu zu gestalten.

3. Welche Vorteile bietet die digitale Steuerung beim Ansteuern von Prozessoren und KI-Beschleunigern?

Prozessoren und KI-Beschleuniger können schnelle Änderungen in der Stromanforderung erfahren. Die digitale Steuerung kann schnell auf diese Veränderungen reagieren, hilft, stabile Spannungsniveaus aufrechtzuerhalten, während sie die Effizienz verbessert und das Risiko von Leistungsinstabilität reduziert.

4. Warum ist Telemetrie in digitalen Netzteilsystemen wertvoll?

Telemetrie ermöglicht es, Betriebsdaten wie Spannung, Strom, Temperatur und Energieverbrauch zu sammeln und zu analysieren. Diese Informationen helfen Ingenieuren, die Leistung zu optimieren, Probleme zu beheben und potenzielle Ausfälle zu identifizieren, bevor sie das System beeinträchtigen.

5. Wie unterstützen digitale Netzteile die prädiktive Wartung?

Durch die kontinuierliche Überwachung der Betriebsbedingungen können digitale Netzteile Trends wie steigende Temperaturen, abnormale Stromaufnahme oder abnehmende Effizienz erkennen. Diese Indikatoren können den Wartungsteams helfen, Probleme anzugehen, bevor Ausfälle von Geräten auftreten.

6. Welche Rolle spielt die Leistungssequenzierung in komplexen elektronischen Systemen?

Viele elektronische Systeme benötigen mehrere Spannungsquellen, die in einer bestimmten Reihenfolge ein- und abgeschaltet werden müssen. Digitale Stromversorgungen können diese Reihenfolge automatisch verwalten, um Schäden an Komponenten zu verhindern und einen zuverlässigen Betrieb des Systems sicherzustellen.

7. Warum sind Kommunikationsprotokolle in digitalen Stromversorgungen wichtig?

Kommunikationsprotokolle ermöglichen es Stromversorgungen, Informationen mit Steuerungen, Prozessoren und Verwaltungssystemen auszutauschen. Dies ermöglicht die Fernüberwachung, Konfiguration, Diagnosen und zentrale Steuerung in großen elektronischen Installationen.

8. Wie tragen digitale Stromversorgungen zur Energieeffizienz bei?

Digitale Steuerungen optimieren kontinuierlich die Betriebsparameter basierend auf den Lastbedingungen. Dies ermöglicht es der Stromversorgung, unnötige Energieverluste zu reduzieren und eine höhere Effizienz über einen breiteren Betriebsbereich aufrechtzuerhalten.

9. Welche Herausforderungen sollten Ingenieure bei der Einführung digitaler Stromversorgungen berücksichtigen?

Digitale Stromversorgungen erfordern häufig die Entwicklung von Firmware, die Validierung von Software und die Integration von Kommunikationssystemen. Obwohl sie eine größere Funktionalität bieten, können sie komplizierter zu entwerfen und zu konfigurieren sein als traditionelle analoge Lösungen.
