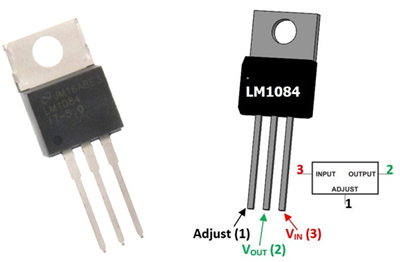

LM1084 Low Dropout Regler für Hochstromanwendungen

Der LM1084 ist ein Low Dropout positiver Spannungsregler-IC, der entworfen wurde, um eine stabile DC-Ausgangsspannung aus einer höheren Eingangs spannung bereitzustellen. Er ist nützlich, wenn ein Schaltkreis mehr Strom benötigt, als kleinere Regler wie der LM317 oder 7805 liefern können. Er ist in festen Versionen mit 3.3V und 5V sowie in einer einstellbaren Version für kundenspezifische Ausgangsspannungen erhältlich. Dieser Artikel erklärt die LM1084 Pinbelegung, das interne Wirkungsprinzip, die Hauptmerkmale, äquivalente Regler, typische Schaltungen, Gehäuseoptionen und praktische Anwendungen.

Katalog

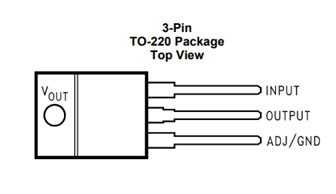

Pinbelegung und Pin-Funktionen

Pin Nummer	Pin Name	Funktion
1	ADJ/GND	In der einstellbaren Version wird dieser Pin verwendet, um die Ausgangsspannung mit einem externen Widerstandsnetzwerk einzustellen. In festen Spannungs versionen ist dieser Pin mit der Erde verbunden.
2	AUSGANG	Liefert die geregelte Ausgangsspannung an die Last. Dieser Pin liefert abhängig von den thermischen Bedingungen und der Eingangs spannung bis zu 5A Ausgangsstrom.
3	EINGANG	Empfängt die ungeregelte Eingangsspannung, die vom LM1084 geregelt werden soll. Die Eingangs spannung muss höher sein als die gewünschte Ausgangsspannung um mindestens die Durchlassspannung.

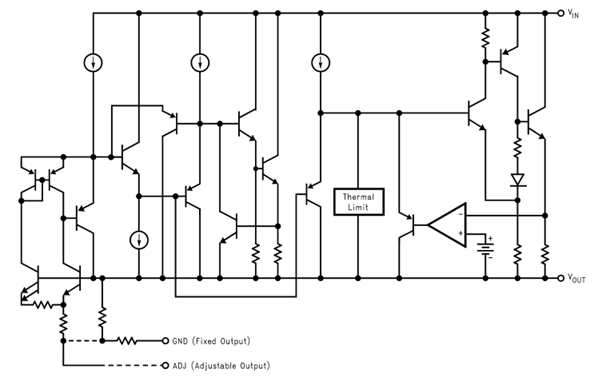

Wie es intern funktioniert

Der LM1084 regelt die Spannung mithilfe eines Rückkopplungs steuerschaltkreises. Eine interne Referenzspannung wird mit der Ausgangsspannung verglichen. Wenn sich die Ausgangsspannung ändert, passt der Regler automatisch seine interne Schaltung an, um die Ausgangsspannung wieder auf das gewünschte Niveau zu bringen.

Ein Fehlerverstärker überwacht kontinuierlich die Ausgangsspannung und erzeugt ein Steuersignal. Dieses Signal steuert den internen Durchlasstransistor, der die Menge des vom Eingangs zum Ausgang fließenden Stroms kontrolliert. Bei einstellbaren Versionen erhält der ADJ-Pin Rückkopplung durch externe Widerstände, die die gewünschte Ausgangsspannung einstellen. In festen Ausgangs versionen ist das Rückkopplungsnetzwerk im IC integriert. Der LM1084 umfasst auch Schutzschaltungen, die die Betriebsbedingungen überwachen und helfen, den Regler während Überlast- oder Übertemperaturbedingungen zu steuern.

Merkmale des LM1084

• Erhältlich in 3.3V-, 5V- und einstellbaren Versionen – Unterstützt Anwendungen mit fester Ausgangs spannung und einstellbarer Ausgangsspannung.

• Ausgangsstrom bis zu 5A – Kann hohe Lastströme für leistungshungrige Schaltungen liefern.

• Niedrige Durchlassspannung – Benötigt nur einen geringen Unterschied zwischen Eingangs- und Ausgangsspannung für die Regelung.

• Überstromschutz – Begrenzt den Ausgangsstrom während Überlast- und Kurzschlussbedingungen.

• Temperaturüberwachung – Überwacht die interne Temperatur und schützt das Gerät vor Überhitzung.

• Leitungsregelung 0.015 % (typisch) – Hält die Ausgangsspannung stabil, wenn sich die Eingangs spannung ändert.

• Lastregelung 0.1 % (typisch) – Hält die Ausgangsspannung stabil, wenn sich der Laststrom ändert.

• Breiter Betriebstemperaturbereich (-40 °C bis +125 °C) – Geeignet für industrielle Anwendungen und harsche Umgebungen.

• Hohe Genauigkeit der Ausgangsspannung – Bietet präzise Spannungsregelung für empfindliche elektronische Schaltungen.

• Dreipin-TO-220-Gehäuse – Einfaches Gehäusedesign, das die Schaltungsimplementierung unkompliziert macht.

• Eingebauter sicherer Betriebsbereich (SOA) Schutz – Hilft, den internen Leistungstransistor unter abnormalen Betriebsbedingungen zu schützen.

• Kompatibel mit LM317-ähnlichen Schaltungen – Ähnliche Einstellmethode und externe Widererkonfiguration für einstellbare Versionen.

Äquivalente von LM1084

Bauteilnummer	Ausgangsstrom	Dropout-Spannung (typisch)	Einstellbare Version
LM1085	3A	1,3V–1,5V	Ja
LM1086	1,5A	1,3V–1,5V	Ja
LT1084	5A	1,3V–1,5V	Ja
LM350	3A	Ca. 2V–2,5V	Ja
LM317	1,5A	Ca. 2V–3V	Ja
LM7805	1A (typisch)	Ca. 2V	Nein (Fest 5V)
NCP1117	1A	Ca. 1,1V	Ja

Typische LM1084-Anwendungsschaltungen

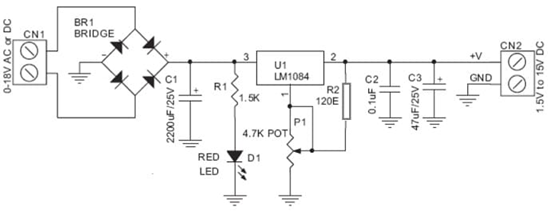

Einstellbarer Netzteilkreis

Dieser Schaltkreis verwendet die einstellbare Version des LM1084, um eine variable Ausgangsspannung bereitzustellen. Der Eingangsstrom, der entweder AC oder DC sein kann, gelangt durch die Eingangsanschlüsse und passiert den Brückengleichrichter (BR1). Wenn eine AC-Quelle verwendet wird, wandelt der Brückengleichrichter sie in DC um. Der Kondensator C1 glättet die gleichgerichtete Spannung, bevor sie dem LM1084-Regler zugeführt wird.

Die Ausgangsspannung wird durch das Widerstandsnetzwerk, das aus R2 und dem Potentiometer P1 besteht, welches mit dem ADJ-Pin verbunden ist, eingestellt. Das Einstellen von P1 ändert die Feedback-Spannung und ermöglicht es, die Ausgangsspannung von etwa 1,5V bis 15V zu variieren, abhängig von der Eingangsspannung. Die Kondensatoren C2 und C3 helfen, die Ausgangsstabilität aufrechtzuerhalten und Spannungsfluktuationen zu reduzieren. Die LED und der Widerstand R1 dienen als Energieanzeiger, die zeigen, dass der Schaltkreis in Betrieb ist. Diese Art von Schaltung wird häufig in einstellbaren Labornetzteilen, Batterieladeprojekten und Elektronik-Testanwendungen eingesetzt, wo unterschiedliche Ausgangsspannungen erforderlich sind.

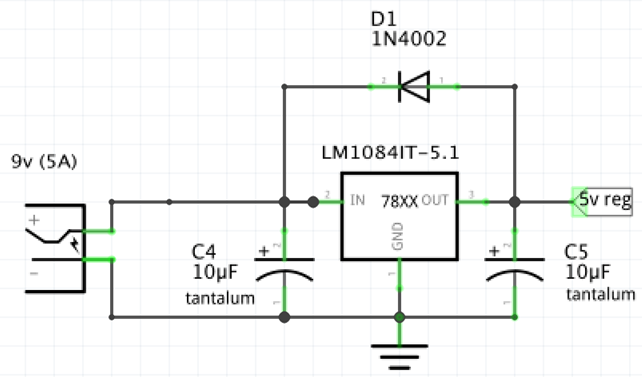

Fest 5V-Spannungsregler Schaltung

Dieser Schaltkreis verwendet den LM1084-5.0 Festspannungsregler, um eine stabile 5V-Ausgangsspannung aus einer höheren DC-Eingangsspannung zu erzeugen. Die Eingangsstromversorgung ist mit dem VIN-Pin des Reglers verbunden, während die geregelte 5V-Ausgangspannung vom VOUT-Pin entnommen wird. Da diese Version eine feste Ausgangsspannung hat, ist kein externes Widerstandsnetzwerk erforderlich.

Der Kondensator C4 filtert die Eingangsspannung und hilft, das Rauschen zu reduzieren, während der Kondensator C5 die Ausgangsstabilität und die Transientenreaktion verbessert. Die Diode D1 ist zwischen den Ausgangs- und Eingangs-Pins verbunden, um den Regler vor Rückströmen zu schützen. Dieser Schutz wird wichtig, wenn die Eingangsspannung entfernt wird, während der Ausgangskondensator geladen bleibt. Der Schaltkreis bietet eine einfache und zuverlässige 5V-Stromquelle für Mikrocontroller, digitale Logikschaltungen, Sensoren, Kommunikationsmodule und andere elektronische Geräte, die eine geregelte 5V-Versorgung benötigen.

Feste Spannung vs. einstellbare LM1084-Versionen

Funktion	Feste Spannung LM1084	Einstellbare LM1084
Ausgangsspannung	Festgelegt (3,3V, 5V oder 12V)	Einstellbar von etwa 1,25V bis 30V
Pin-1-Funktion	Erde (GND)	Einstellen (ADJ)
Externe Widerstände erforderlich	Nein	Ja
Schaltkreis Komplexität	Einfacher	Flexibler, aber etwas komplexer
Ausgangsspannungsanpassung	Nicht möglich	Einstellung mit externem Widerstandsnetzwerk
Bauteileanzahl	Niedriger	Höher
Design Flexibilität	Beschränkt auf feste Spannungen	Unterstützt viele Ausgangsspannungen
Einrichtungszeit	Schneller	Erfordert Berechnungen von Widerständen
Typische Anwendungen	3,3V, 5V, und 12V-Netzteile	Einstellbare Netzteile und benutzerdefinierte Spannungsversorgungen
Benutzerfreundlichkeit	Einfacher für Anfänger	Besser für maßgeschneiderte Designs

Echte LM1084-Anwendungsbeispiele

Einstellbare Labornetzteile

Der einstellbare LM1084 wird häufig in Labornetzteilen für Tests, Reparaturen und Prototypen eingesetzt. Mit einem einfachen Widerstandsnetzwerk kann die Ausgangsspannung auf verschiedene Werte eingestellt werden, was nützlich ist, wenn eine Schaltung während der Entwicklung flexible Energie benötigt.

Mikrocontroller und Entwicklungsboards

Der LM1084 kann stabile 3,3V oder 5V Spannungen für Arduino, PIC, AVR, ARM und ähnliche Entwicklungsboards bereitstellen. Seine Stromkapazität macht ihn auch geeignet für die Stromversorgung von Sensoren, Displays, Modulen und anderen Peripheriegeräten aus einer regulierten Quelle.

Industrielle Steuerungssysteme

In industriellen Geräten kann der LM1084 regulierte Gleichstromversorgung für Steuerungskarten, Sensoren, Überwachungsschaltungen und Automatisierungsmodulen bereitstellen. Er hilft, einen konsistenten Betrieb in Systemen aufrechtzuerhalten, die von stabilen Niederspannungsversorgungsschienen abhängen.

Telekommunikationsgeräte

Netzwerkschalter, Router und Schnittstellenmodule benötigen häufig saubere Versorgungsspannungen für Kommunikationsschaltungen. Der LM1084 kann verwendet werden, um diese Abschnitte mit Strom zu versorgen, wodurch stabiler Betrieb unterstützt und leistungsverwandte Signalprobleme reduziert werden.

Batteriebetriebene Systeme

Da der LM1084 ein Niederspannungsregler ist, kann er weiterhin regulieren, wenn die Eingangsspannung nur geringfügig höher ist als die Ausgangsspannung. Dies macht ihn nützlich in unterbrechungsfreien Stromversorgungen, tragbaren Geräten und wiederaufladbaren eingebetteten Systemen.

FPGA- und DSP-Stromversorgungen

FPGA- und DSP-Boards benötigen oft Niederspannungsleitungen mit höherem Strombedarf. Der LM1084 kann diese Lasten in Entwicklungsboards und digitalen Verarbeitungsschaltungen unterstützen, solange Eingangsspannung, Wärmeabfuhr und Ausgangsstrom angemessen ausgelegt sind.

Automobilelektronik

Festspannungs-LM1084-Varianten können in Fahrzeugelektronik verwendet werden, um regulierte Spannungen aus automobilen Gleichstromquellen zu erzeugen. Häufige Beispiele sind Armaturenbrettschaltungen, Überwachungsgeräte, Steuermodule und andere Niederspannungs-Elektronikbereiche.

Eingebettete und IoT-Geräte

Eingebettete und IoT-Designs können den LM1084 zur Stromversorgung von Prozessoren, Sensoren und drahtlosen Modulen verwenden. Sein einfaches externes Schaltungsschema erleichtert die Integration in benutzerdefinierte Boards, wo ein unkomplizierter linearer Regler bevorzugt wird.

Verpackungsinformationen

Bestellbares Gerät	Status	Verpackungs- typ	Pins	Ökologischer Plan	Oberflächen- / Kugel- Finish	MSL Spitzen-Temp	Betriebstemperatur
LM1084IS-3.3/NOPB	Aktiv	DDPAK / TO-263	3	Pb-frei (RoHS ausgenommen)	CU SN	Level-3-245°C-168 HR	-40°C bis +125°C
LM1084IS-5.0/NOPB	Aktiv	DDPAK / TO-263	3	Pb-frei (RoHS ausgenommen)	CU SN	Level-3-245°C-168 HR	-40°C bis +125°C
LM1084IS-ADJ	NRND	DDPAK / TO-263	3	TBD	An TI anrufen	An TI anrufen	-40°C bis +125°C
LM1084IS-ADJ/NOPB	Aktiv	DDPAK / TO-263	3	Pb-frei (RoHS ausgenommen)	CU SN	Level-3-245°C-168 HR	-40°C bis +125°C
LM1084ISX-3.3/NOPB	Aktiv	DDPAK / TO-263	3	Pb-frei (RoHS ausgenommen)	CU SN	Level-3-245°C-168 HR	-40°C bis +125°C
LM1084ISX-5.0/NOPB	Aktiv	DDPAK / TO-263	3	Pb-frei (RoHS ausgenommen)	CU SN	Level-3-245°C-168 HR	-40°C bis +125°C
LM1084ISX-ADJ/NOPB	Aktiv	DDPAK / TO-263	3	Pb-frei (RoHS ausgenommen)	CU SN	Level-3-245°C-168 HR	-40°C bis +125°C
LM1084IT-3.3/NOPB	Aktiv	TO-220	3	Grün (RoHS & kein Sb/Br)	CU SN	Level-1-NA-UNLIM	-40°C bis +125°C
LM1084IT-5.0/NOPB	Aktiv	TO-220	3	Grün (RoHS & Kein Sb/Br)	CU SN	Level-1-NA-UNLIM	-40°C bis +125°C
LM1084IT-ADJ/NOPB	Aktiv	TO-220	3	Grün (RoHS & Kein Sb/Br)	CU SN	Level-1-NA-UNLIM	-40°C bis +125°C

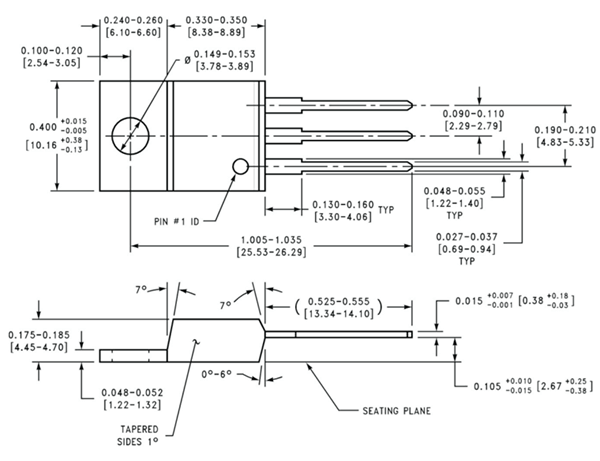

Mechanische Abmessungen

Hersteller

Texas Instruments (TI) ist ein Unternehmen, das mehrere Halbleiterfertigungsanlagen und Montage-/Teststandorte betreibt, die die Massenproduktion unterstützen und dabei strenge Qualitäts- und Zuverlässigkeitsstandards einhalten. TIs Fertigungskapazitäten umfassen fortschrittliche Waferfertigung, automatisierte Tests, Verpackungsassemblierung und langfristige Produktunterstützung für industrielle, automobiltechnische, Kommunikations- und Verbraucheranwendungen. Durch umfangreiche Prozesskontrolle, Zuverlässigkeitstests und globales Lieferkettenmanagement kann Texas Instruments Spannungsregler wie den LM1084 mit konsistenter elektrischer Leistung, breiten Betriebstemperaturbereichen und zuverlässigem Betrieb in anspruchsvollen elektronischen Systemen anbieten.

Häufig gestellte Fragen [FAQ]

1. Wie viel Leistung kann der LM1084 abführen, bevor ein Kühlkörper notwendig wird?

Der LM1084 kann erhebliche Leistung abführen, aber die Wärme steigt schnell an, wenn der Spannungsunterschied zwischen Eingang und Ausgang wächst. Ein Kühlkörper wird typischerweise benötigt, wenn der Regler hohen Strom liefert oder mehrere Volt abfällt, um ein thermisches Herunterfahren zu verhindern und die langfristige Zuverlässigkeit zu verbessern.

2. Was passiert, wenn die Eingangsspannung zu nah an der Ausgangsspannung liegt?

Wenn die Eingangsspannung unter die erforderliche Durchlassspannung fällt, kann der LM1084 die Regelung nicht mehr aufrechterhalten. Die Ausgangsspannung beginnt zu sinken und folgt der Eingangsspannung, was die Leistung des Schaltkreises beeinträchtigen kann.

3. Kann der LM1084 als Batterieladegerät verwendet werden?

Ja. Die einstellbare Version kann so konfiguriert werden, dass sie eine kontrollierte Ladespannung für bestimmte Batterietypen bereitstellt. Es kann jedoch zusätzliche Schaltungen erforderlich sein, um eine ordnungsgemäße Ladeüberwachung, Strombegrenzung und Batterieschutz zu gewährleisten.

4. Warum wird der LM1084 als Low-Dropout-Regler bezeichnet?

Ein Low-Dropout-Regler kann eine geregelte Ausgangsspannung mit einem kleineren Spannungsunterschied zwischen Eingang und Ausgang aufrechterhalten als herkömmliche lineare Regler. Dies hilft, die Effizienz zu verbessern und die Betriebszeit von Batterien in tragbaren Geräten zu verlängern.

5. Wie schneidet der LM1084 im Vergleich zu einem Schaltregler hinsichtlich der Effizienz ab?

Der LM1084 bietet ein einfacheres Schaltungsdesign und niedrigere elektrische Geräusche, aber Schaltregler sind in der Regel effizienter beim Umformen großer Spannungsunterschiede. Der LM1084 wird oft bevorzugt, wenn Einfachheit und geringe Geräuschentwicklung wichtiger sind als maximale Effizienz.

6. Können mehrere LM1084-Regler im selben System verwendet werden?

Ja. Viele Stromversorgungssysteme verwenden mehrere LM1084-Regler, um verschiedene Spannungsbahnen wie 5V, 3,3V und andere benutzerdefinierte Spannungen zu erzeugen. Jeder Regler sollte über eine ordnungsgemäße Filterung und thermisches Management verfügen.

7. Welche Faktoren bestimmen den maximalen Ausgangsstrom des LM1084?

Der tatsächliche Ausgangsstrom hängt von der Eingangsspannung, der Ausgangsspannung, der Umgebungs-temperatur, dem PCB-Layout und der Kühlkörperleistung ab. Obwohl für bis zu 5A ausgelegt, können thermische Begrenzungen den nutzbaren Strom in einigen Designs reduzieren.
