Varactor-Diode Struktur, Betrieb und RF-Anwendungen Anleitung

Eine Varactor-Diode ist eine spezielle Art von Halbleiterdiode, die in elektronischen Schaltungen verwendet wird, wo verstellbare Kapazität für das Abstimmen und die Frequenzsteuerung erforderlich ist. Sie bietet eine kompakte und effiziente Möglichkeit, das Verhalten von Schaltungen elektronisch anzupassen, ohne mechanische Komponenten zu verwenden. Im Gegensatz zu Standarddioden, die für die Gleichrichtung verwendet werden, sind Varactor-Dioden speziell für die kontrollierte Kapazitätsvariation ausgelegt und stellen eine wichtige Komponente in modernen drahtlosen und hochfrequenten Elektroniken dar. Dieser Artikel wird das Arbeitsprinzip, die interne Struktur, die wichtigsten Spezifikationen, verschiedene Typen, Anwendungen und die Leistungsmerkmale von Varactor-Dioden diskutieren.

Katalog

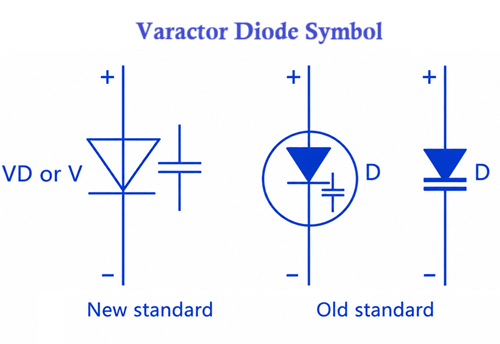

Wie funktioniert eine Varactor-Diode?

Eine Varactor-Diode ist ein spannungsgesteuerter Kondensator, der speziell im Rückwärtsbias-Betrieb entwickelt wurde. Im Gegensatz zu einer Standarddiode, die für die Gleichrichtung verwendet wird, besteht ihre Hauptfunktion nicht darin, Strom zu leiten, sondern die Kapazität basierend auf der angelegten Rückwärts-Spannung zu variieren. Dies macht sie zu einer Schlüsselkomponente in RF-Tuning-, Frequenzsteuerungs- und Kommunikationssystemen.

Im Inneren des Geräts bilden die P- und N-Regionen einen PN-Übergang. Wenn ein Rückwärtsbias angelegt wird, bildet sich zwischen diesen beiden Regionen eine erschöpfte Zone. Diese erschöpfte Zone verhält sich wie eine effektive dielektrische Schicht, während die P- und N-Regionen wie Kondensatorplatten wirken. Infolgedessen verhält sich die Varactor-Diode wie ein Kondensator, dessen Wert sich mit der Spannung ändert.

Rückwärtsbias und erschöpfte Zone

Für den ordnungsgemäßen Betrieb muss eine Varactor-Diode immer rückwärts gepolt sein. In diesem Zustand ist der Stromfluss minimal, und die angelegte Spannung steuert direkt die Breite der erschöpften Zone.

Wenn die Rückwärts-Spannung niedrig ist, wird die erschöpfte Zone schmal, was bedeutet, dass der effektive Abstand zwischen den Ladungsregionen klein ist und die Kapazität hoch ist. Mit steigender Rückwärts-Spannung erweitert sich die erschöpfte Zone, was die Trennung erhöht und die Kapazität verringert. Diese inverse Beziehung zwischen Spannung und Kapazität ist das grundlegende Betriebsprinzip des Geräts.

Kapazitäts-Spannungs-Beziehung und Formel

Die Beziehung zwischen Kapazität und Rückwärtsbias-Spannung ist nichtlinear und kann mit der standard Varactor-Diode-Gleichung beschrieben werden:

Wo:

• C(V) = Kapazität bei angelegter Rückwärts-Spannung

• C₀ = Null-Bias-Übergangskapazität

• V = angelegte Rückwärtsbias-Spannung

• Vf = eingebaute Übergangspotential

• n = Gradierungskoeffizient (typischerweise 0,3 bis 0,5 je nach Diodentyp)

Für einen abrupten Junction-Varaktor liegt der Wert von n bei ≈ 1/2, während hyperabrupten Varaktoren unterschiedliche Werte zugrunde liegen, die eine steilere Kapazitätsänderung erzeugen.

Diese Gleichung erklärt, warum die Kapazität bei niedrigeren Spannungen schnell abnimmt und bei höheren Spannungen allmählich abnimmt, wie in typischen C–V-Charakteristikkurven gezeigt.

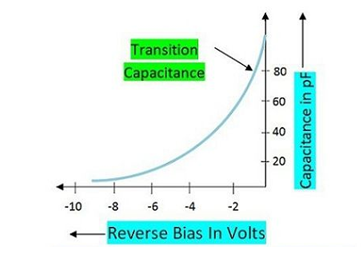

Wie die Rückwärtsspannung die Kapazität ändert

Wie ändert sich die Kapazität einer Varaktor-Diode, wenn die Rückwärtsspannung erhöht wird? Wie im Diagramm dargestellt, ist die Kapazität bei niedriger Rückwärtsspannung am höchsten und nimmt allmählich ab, je negativer die Rückwärtsspannung wird. Diese Beziehung ist grundlegend für die Funktionsweise von Varaktor-Dioden als spannungsgesteuerte Kondensatoren in HF- und Kommunikationskreisen.

Dieses Verhalten tritt auf, weil der Deplektionsbereich innerhalb der PN-Zelle als Dielektrikum eines Kondensators wirkt. Wenn eine Rückwärtsspannung angelegt wird, bildet sich der Deplektionsbereich zwischen dem P-Typ- und dem N-Typ-Material. Bei niedriger Rückwärtsspannung ist der Deplektionsbereich schmal, was bedeutet, dass der effektive Abstand zwischen den Ladungsregionen klein ist, was zu einer höheren Kapazität führt. Mit zunehmender Rückwärtsspannung weitet sich der Deplektionsbereich und erhöht die Trennung, was die Kapazität verringert.

Wie im Bild deutlich gezeigt, ist die Kapazitätsreaktion nichtlinear, was bedeutet, dass sie nicht mit konstanter Geschwindigkeit abnimmt, sondern einem gekrümmten Übergangsprofil folgt. Dieses Merkmal ist entscheidend für Frequenzabstimmungsanwendungen, bei denen kleine Änderungen der Spannung kontrollierte Verschiebungen der Kapazität erzeugen können.

Diese spannungsabhängige Kapazität ermöglicht es Schaltungen, das Abstimmverhalten elektronisch ohne mechanische Komponenten anzupassen. Anstelle eines variablen Kondensators wird eine Gleichstromsteuerungsspannung an die Varaktor-Diode angelegt.

Interne Struktur einer Varaktor-Diode

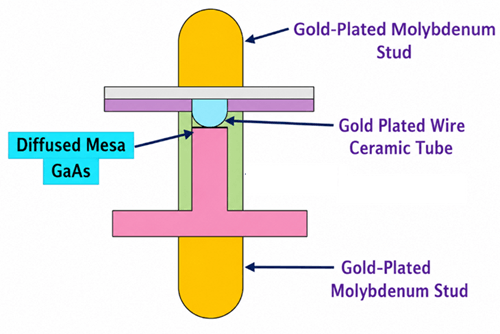

Das Bild unten zeigt die interne Konstruktion einer Mesa-Typ-Galliumarsenid (GaAs)-Varaktor-Diode. Eine Varaktor-Diode ist speziell dafür ausgelegt, eine kontrollierte Änderung der Kapazität zu bieten, wenn sie unter Rückwärtsbias betrieben wird. Ihre Konstruktion ist optimiert, um stabile Kapazitätseigenschaften bei hohen Frequenzen zu erreichen.

• Diffusierte Mesa-GaAs-Zelle - Im Zentrum des Geräts befindet sich die diffusierte Mesa-GaAs-Zelle, die die aktive Region der Varaktor-Diode bildet. In dieser PN-Zelle entwickelt sich der Deplektionsbereich, wenn eine Rückwärtsspannung angelegt wird. Wenn sich die Rückwärtsspannung ändert, verändert sich die Breite des Deplektionsbereichs, was zu einer Variation der Zellenkapazität führt. Galliumarsenid (GaAs) wird häufig in Hochfrequenz- und Mikrowellenanwendungen eingesetzt, weil es hervorragende elektrische Eigenschaften und geringe parasitäre Verluste aufweist.

• Goldbeschichtete Drähte - Der goldbeschichtete Draht stellt die elektrische Verbindung zwischen der Halbleiterzelle und dem externen Terminal her. Gold wird häufig verwendet, weil es einen niedrigen elektrischen Widerstand, eine ausgezeichnete Leitfähigkeit und eine hohe Korrosionsbeständigkeit bietet. Dies hilft, eine zuverlässige elektrische Leistung im Laufe der Zeit aufrechtzuerhalten.

• Keramisches Rohr- Das keramische Rohr fungiert als isolierende und unterstützende Struktur für die internen Komponenten. Es bietet mechanische Stabilität und elektrische Isolation, während es die Halbleiterzelle vor Umwelteinflüssen wie Feuchtigkeit, Verunreinigungen und mechanischem Stress schützt.

• Goldbeschichtete Molybdänstifte- Die oberen und unteren Anschlüsse sind goldbeschichtete Molybdänstifte. Diese Stifte dienen als externe elektrische Verbindungen der Diode. Molybdän wird gewählt, weil seine Wärmeausdehnungseigenschaften mit denen der Halbleitermaterialien kompatibel sind und helfen, mechanischen Stress bei Temperaturänderungen zu reduzieren. Die Goldbeschichtung verbessert die Leitfähigkeit und schützt die Oberfläche vor Oxidation.

Die Halbleiterzelle ist zwischen den Metallstiften montiert und über den Verbindungdraht verbunden. Wenn eine Rückwärtsspannung über die Anschlüsse angelegt wird, bildet sich ein Deplektionsbereich innerhalb der Zelle. Die P-Typ- und N-Typ-Regionen fungieren als Platte eines Kondensators, während der Deplektionsbereich als Dielektrikum wirkt. Durch die Änderung der Rückwärtsspannung ändert sich die Kapazität der Diode, wodurch die Varaktor-Diode als spannungsgesteuerter Kondensator funktioniert.

Wichtige elektrische Spezifikationen

Bei der Auswahl einer Varaktor-Diode bestimmen mehrere elektrische Parameter deren Abstimmverhalten, Frequenzbereich, Effizienz und Eignung für eine bestimmte HF- oder Mikrowellenanwendung.

Kapazitätsbereich

Der Kapazitätsbereich gibt die minimale und maximale Kapazität an, die die Varaktor-Diode über ihren spezifizierten Rückwärtsspannungsbereich bereitstellen kann.

Typische Werte:

• Niedrigkapazitive RF-Varaktoren: 0,3 pF bis 10 pF

• Allgemeine Abstimm-Varaktoren: 2 pF bis 100 pF

• Hochkapazitive Abstimm-Varaktoren: 20 pF bis 500 pF

• Sonderanwendungen: bis zu 1000 pF

Ein breiterer Kapazitätsbereich ermöglicht im Allgemeinen einen größeren Abstimmungsbereich in Oszillatoren und Resonanzschaltungen.

Abstimmungsverhältnis

Das Abstimmungsverhältnis beschreibt, wie viel sich die Kapazität zwischen den minimalen und maximalen Betriebsspannungen ändert.

Abstimmungsverhältnis = Maximale Kapazität ÷ Minimale Kapazität

Typische Werte:

• Standard-Abruptkontakt-Varaktoren: 2:1 bis 5:1

• Hyperabrupt-Varaktoren: 5:1 bis 15:1

• Spezialisierte Mikrowellen-Varaktoren: bis zu 20:1

Höhere Abstimmungsverhältnisse bieten eine größere Frequenzanpassungsfähigkeit.

Rückwärtsdurchbruchspannung

Die Rückwärtsdurchbruchspannung gibt die maximale Rückwärtsspannung an, die angelegt werden kann, bevor die Diode stark zu leiten beginnt.

Typische Werte:

• Niederspannungs-Varaktoren: 8 V bis 20 V

• Universelle Varaktoren: 20 V bis 50 V

• Hochspannungs-Abstimmungs-Varaktoren: 50 V bis 150 V

Designer betreiben die Diode typischerweise weit unter ihrer Durchbruchsgrenze für mehr Zuverlässigkeit.

Qualitätsfaktor (Q-Faktor)

Der Q-Faktor misst, wie effizient der Varaktor Energie speichert im Vergleich zur ausgegebenen Energie.

Typische Werte:

• Standard-RF-Varaktoren: 50 bis 200

• Hochleistungs-RF-Varaktoren: 200 bis 500

• Mikrowellen-Varaktoren: 500 bis 2000+

Höhere Q-Werte erzeugen geringere Verluste und bessere Leistung in Oszillatoren, Filtern und Resonanzschaltungen.

Serienwiderstand

Der Serienwiderstand, oft Rs genannt, stellt den internen Widerstand der Diode dar.

Typische Werte:

• Mikrowellen-Varaktoren: 0,1 Ω bis 2 Ω

• RF-Abstimmunsg-Varaktoren: 1 Ω bis 10 Ω

• Universelle Geräte: bis zu 20 Ω

Ein niedrigerer Serienwiderstand verbessert den Q-Faktor und reduziert den Leistungsverlust.

Kapazitätstoleranz

Die Kapazitätstoleranz gibt an, wie genau die tatsächliche Kapazität dem spezifizierten Wert entspricht.

Typische Werte:

• Präzisions-Varaktoren: ±2 % bis ±5 %

• Standard-Varaktoren: ±10 %

• Universelle Geräte: ±20 %

Engere Toleranzen sind in frequenzsensiblen Schaltungen bevorzugt.

Betriebsfrequenzbereich

Varaktor-Dioden sind hauptsächlich für RF- und Mikrowellenanwendungen konzipiert.

Typische Bereiche

• AM/FM-Radioabstimmung: 500 kHz bis 200 MHz

• VHF/UHF-Systeme: 30 MHz bis 3 GHz

• Mobil- und kabellose Systeme: 800 MHz bis 6 GHz

• Mikro- und Radarsysteme: 6 GHz bis 100 GHz+

Die maximal nutzbare Frequenz hängt von den parasitären Eigenschaften des Gehäuses, dem Kapazitätswert und dem Q-Faktor der Diode ab.

Temperaturstabilität

Die Temperaturstabilität beschreibt, wie stark sich die Kapazität mit der Temperatur ändert.

Typische Betriebstemperaturbereiche:

• Handelsklasse: 0 °C bis +70 °C

• Industrieklasse: −40 °C bis +85 °C

• Erweiterte Industrieklasse: −55 °C bis +125 °C

Typischer Kapazitäts-Temperaturkoeffizient:

• 50 ppm/°C bis 1000 ppm/°C, abhängig von der Gerätebauweise und den Materialien.

Arten von Varaktor-Dioden

Abruptkontakt-Varaktor-Dioden

Abruptkontakt-Varaktor-Dioden verwenden einen scharf definierten PN-Übergang mit einem relativ plötzlichen Wechsel der Dotierungskonzentration. Ihre Kapazität ändert sich gleichmäßig mit zunehmender Rückwärtsspannung, aber der Abstimmungsbereich ist normalerweise moderat. Ein typischer Abruptkontakt-Varaktor kann ein Abstimmungsverhältnis von etwa 2:1 bis 5:1 bieten, mit Kapazitätswerten, die typischerweise von 1 pF bis 200 pF reichen.

Hyperabruptkontakt-Varaktor-Dioden

Hyperabruptkontakt-Varaktor-Dioden verwenden ein speziell abgestuftes Dotierungsprofil, das es der Kapazität ermöglicht, sich bei Rückwärtsspannungen stärker zu ändern. Dies gibt ihnen einen viel breiteren Abstimmungsbereich als abruptkontaktierte Typen. Ihr Abstimmungsverhältnis liegt typischerweise bei etwa 5:1 bis 15:1, und einige spezialisierte Geräte können sogar noch höher gehen. Kapazitätswerte liegen oft bei etwa 0,5 pF bis 100 pF.

Silizium-Varaktor-Dioden

Silizium-Varaktor-Dioden sind die gebräuchlichste Art, die in kommerziellen RF-Schaltungen verwendet wird. Sie sind kostengünstig, stabil und in vielen Kapazitäts- und Spannungswerten weit verbreitet. Typische Silizium-Varaktoren können Kapazitätswerte von 1 pF bis 500 pF, Rückwärtsdurchbruchspannungen von 8 V bis 100 V und Betriebsfrequenzen von Hunderten von kHz bis zu mehreren GHz haben, abhängig von Gehäuse und Gerätekonstruktion.

Galliumarsenid-Varaktor-Dioden

Galliumarsenid- oder GaAs-Varaktor-Dioden sind für Hochfrequenz- und Mikrowellenanwendungen konzipiert. GaAs bietet eine bessere Hochfrequenzleistung als Standard-Silizium, da es eine höhere Elektronenmobilität und geringere parasitäre Verluste aufweist. Diese Varaktoren arbeiten oft von etwa 1 GHz bis über 100 GHz, abhängig von der Gerätestruktur. Sie haben normalerweise niedrige Kapazitätswerte, oft unter 10 pF, und einen niedrigen Serienwiderstand für einen besseren Q-Faktor.

Dual-Varaktor-Dioden

Dual-Varaktordioden enthalten zwei passende Varaktordioden in einem Gehäuse. Diese Struktur hilft, die Kapazitätssynchronisation und die Nachverfolgungsgenauigkeit zwischen den beiden Übergängen zu verbessern. Typische Kapazitätswerte können je nach Modell von 2 pF bis 50 pF pro Diode reichen. Dual-Varaktoren sind nützlich, wenn zwei Abstimmungselemente zusammen mit derselben Steuerspannung geändert werden müssen.

Hoch-Q-Varaktordioden

Hoch-Q-Varaktordioden sind für geringe Verluste und hohe Energieeffizienz in resonanten Schaltungen ausgelegt. Der Q-Faktor zeigt, wie gut die Diode Energie speichert, im Vergleich zu der Energie, die sie verliert. Standard-RF-Varaktoren können Q-Werte von etwa 50 bis 200 aufweisen, während Hoch-Q-Varaktoren bei bestimmten Testfrequenzen 200 bis 2000 oder mehr erreichen können. Diese Geräte haben in der Regel einen niedrigen Serienwiderstand, oft unter 1 Ω bis 5 Ω.

Mikrowellen-Varaktordioden

Mikrowellen-Varaktordioden sind für Schaltungen konzipiert, die bei Mikrowellen- und Millimeterwellenfrequenzen arbeiten. Sie haben in der Regel sehr kleine Kapazitätswerte, oft von 0,1 pF bis 10 pF, um parasitäre Effekte bei hohen Frequenzen zu reduzieren. Ihr Betriebsbereich kann je nach Gehäuse und Material von etwa 3 GHz bis 100 GHz oder mehr reichen.

Abstimmungs-Varaktordioden

Abstimmungs-Varaktordioden sind vielseitige Varaktoren, die für elektronische Frequenzanpassungen verwendet werden. Sie sind so konzipiert, dass sie mechanische variable Kondensatoren in vielen Verbraucher- und Kommunikationsschaltungen ersetzen. Typische Kapazitätsbereiche liegen zwischen 2 pF und 100 pF, mit Rückwärtsspannungswerten, die normalerweise zwischen 20 V und 50 V liegen.

Häufige Anwendungen von Varaktordioden

• Spannungssteuerbare Oszillatoren (VCOs) – Varaktordioden werden verwendet, um die Oszillatorfrequenz elektronisch anzupassen, indem die Kapazität mit einer Steuerspannung variieren wird.

• Phasenregelkreise (PLL) – Bieten präzise Frequenzabstimmung und Stabilisierung in Kommunikations- und Taktersystemen.

• Frequenzsynthesizer – Varaktordioden ermöglichen die Erzeugung mehrerer Frequenzen aus einer einzelnen Referenzquelle in Radios und drahtloser Kommunikation.

• FM-Radiosender – Ersetzen mechanische variable Kondensatoren für die elektronische Abstimmung von Stationen und automatische Frequenzregelung.

• Fernseheempfänger – Varaktordioden ermöglichen die elektronische Kanalwahl und Frequenzanpassung in analogen und digitalen Fernsehempfängern.

• RF-Filter – Bieten abstimmbare Filtermerkmale durch Änderung der Resonanzfrequenz von LC-Filternetzwerken.

• Drahtlose Kommunikationsgeräte – Eingesetzt in Transceivern, Empfängern und Sendern für Frequenzregelung und Signalabstimmung.

• Satellitenkommunikationssysteme – Varaktordioden unterstützen die Abstimmung, Filterung und Signalverarbeitung bei Mikrowellenfrequenzen.

• Radarsysteme – Verwendet in Mikrowellenoszillatoren, Phasenverzögerern und Frequenzregelkreisen, die bei hohen Frequenzen arbeiten.

• Militär- und Luftfahrt-Elektronik – Verwendet in fortgeschrittenen Radar-, Kommunikations- und elektronischen Kampfsystemen, die präzise Frequenzregelung erfordern.

• Medizinische RF-Geräte – Eingesetzt in spezialisierten Bildgebungs-, Überwachungs- und drahtlosen medizinischen Kommunikationssystemen.

• Internet der Dinge (IoT)-Geräte – Varaktordioden unterstützen kompakte RF-Abstimm- und Frequenzregelungsfunktionen in drahtlosen Sensoren und vernetzten Geräten.

Beispiele für Varaktordiodenschaltungen

PLL Frequenzregelkreis

Die Varaktordioden D1 und D2 sind innerhalb des VCO-Abstimmnetzwerks verbunden. Der Phasendetektor der PLL vergleicht die Ausgangsfrequenz mit der Referenzfrequenz und erzeugt ein Fehlersignal. Nachdem das Signal durch den Regelkreisfilter gegangen ist, wird diese Steuerspannung über den Widerstand R2 auf die Varaktordioden angewendet.

Wenn sich die Steuerspannung ändert, ändert sich die Kapazität der Varaktordioden. Dies verändert die Resonanzfrequenz des von L1, C1 und den Varaktoren gebildeten LC-Tankkreises. Daher steigt oder sinkt die Oszillatorfrequenz, bis die PLL auf die gewünschte Frequenz einrastet.

Einmal eingerastet, passt die PLL kontinuierlich die Varaktorkapazität an, um eine stabile Ausgangsfrequenz trotz Temperaturänderungen, Versorgungsvariationen oder Komponentenabweichungen aufrechtzuerhalten.

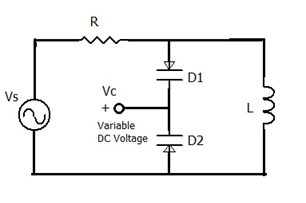

RF-Filter-Abstimmschaltung

In dieser Schaltung sind die Varaktordioden D1 und D2 als spannungssteuerbare Kondensatoren verbunden. Eine variable Gleichspannung (Vc) wird auf die Varaktoren angelegt, wodurch ihre Übergangskapazität verändert wird. Zusammen mit der Induktivität L bilden die Varaktoren einen abstimmbaren LC-resonanten Kreis.

Wenn sich die Abstimmspannung ändert, ändert sich die Kapazität der Varaktordioden, wodurch die Resonanzfrequenz der Schaltung verschoben wird. Dadurch kann der Filter elektronisch auf verschiedene Frequenzen abgestimmt werden, ohne einen mechanischen variablen Kondensator zu verwenden.

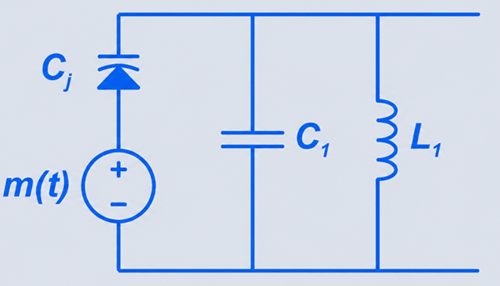

FM-Modulator-Schaltung

Dieser Schaltkreis verwendet eine Varaktor-Diode als spannungsgesteuerten Kondensator. Das Signal m(t) ändert die Rückwärtsvorspannung über der Varaktor-Diode.

Wenn sich die Rückwärtsvorspannung ändert, ändert sich auch die Junction-Kapazität Cj der Varaktor-Diode. Diese Kapazität arbeitet mit L1 und C1 zusammen, um einen LC-Resonanzkreis zu bilden.

Wenn Cj zunimmt, verringert sich die Resonanzfrequenz. Wenn Cj abnimmt, erhöht sich die Resonanzfrequenz. Da das Modulationssignal die Kapazität kontinuierlich ändert, variiert die Ausgangsfrequenz mit dem Signal. Dies erzeugt Frequenzmodulation (FM).

Beliebte Varaktor-Dioden und deren Eigenschaften

Varaktor-Dioden sind in verschiedenen Serien erhältlich, je nach Kapazitätsbereich, Abstimmverhältnis, Rückwärtsvorspannungsrating und Frequenzleistung.

BB109

Die BB109 ist eine weit verbreitete Silizium-Varaktor-Diode, die für FM-Radioabstimmungen und allgemeine RF-Anwendungen ausgelegt ist. Sie bietet typischerweise einen Kapazitätsbereich von etwa 10 pF bis 30 pF, mit einem Rückwärtsvorspannungsrating von ungefähr 1 V bis 30 V. Ihr Abstimmverhältnis ist moderat, was sie für UKW-Empfänger, RF-Filter und einfache VCO-Schaltungen geeignet macht. Sie ist bekannt für ihre stabile Leistung in analogen Abstimmungssystemen mit niedriger Leistung.

BB112

Die BB112 ist eine Varaktor-Diode mit höherer Kapazität, die häufig in TV-Tunern und Kommunikationsempfängern verwendet wird. Sie bietet einen Kapazitätsbereich von etwa 12 pF bis 500 pF, abhängig von der Vorspannung, mit einer Rückwärtsdurchbruchsspannung von etwa 30 V bis 60 V. Sie bietet ein höheres Abstimmverhältnis als die BB109.

BBY51

Die BBY51 ist eine Varaktor-Diode mit niedriger Kapazität und hoher Frequenz, die für UHF- und Mikrowellenanwendungen entwickelt wurde. Sie arbeitet typischerweise mit Kapazitätswerten von 1 pF bis 6 pF und unterstützt den Hochfrequenzbetrieb bis zu mehreren GHz. Sie wird häufig in VCOs, phasengekoppelten Schleifen und RF-Front-End-Modulen verwendet, wo geringer Verlust und hoher Q-Faktor erforderlich sind.

SMV1231-Serie

Die SMV1231-Serie ist eine moderne Silizium-hyperabrupt Varaktor-Familie, die für RF-Abstimmungsanwendungen optimiert ist. Sie bietet typischerweise Kapazitätsbereiche von 2 pF bis 20 pF, mit Rückwärtsvorspannungen von bis zu 30 V bis 50 V.

SMV1247-Serie

Die SMV1247-Serie ist für breitere Abstimmungsanwendungen konzipiert, die eine höhere Kapazitätsvariation erfordern. Sie bietet Kapazitätswerte von etwa 10 pF bis 100 pF, mit ausgezeichneten Abstimmverhältnissen von 10:1 oder höher.

MV2105

Die MV2105 ist eine klassische Silizium-Varaktor-Diode, die häufig in analogen Abstimmungsschaltungen verwendet wird. Sie bietet eine Kapazität von etwa 15 pF bei 4 V Vorspannung und ist somit für UKW-Oszillatoren und FM-Modulationsschaltungen geeignet.

1SV149

Die 1SV149 ist eine kompakte Varaktor-Diode, die für Hochfrequenzanwendungen wie mobile Kommunikationssysteme entwickelt wurde. Sie unterstützt typischerweise Kapazitätswerte von 2 pF bis 10 pF, mit niedrigem Serienwiderstand und guter Q-Faktor-Leistung.

KV1235-Serie

Die KV1235-Serie besteht aus Mikrowellen-kompatiblen Varaktor-Dioden, die für Hochleistungs-RF- und Satellitensysteme vorgesehen sind. Diese Dioden arbeiten im GHz-Frequenzbereich, typischerweise von 1 GHz bis über 20 GHz, abhängig von der Konfiguration. Sie bieten niedrige Kapazität, hohen Q-Faktor und niedrige parasitäre Verluste.

Varaktor-Diode vs Andere Abstimmungstechnologien

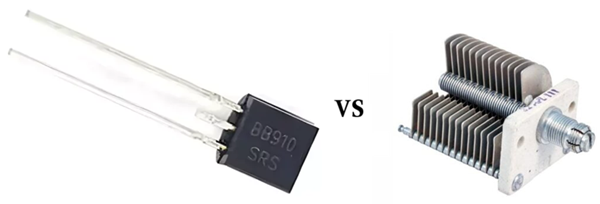

Varaktor-Diode vs variabler Kondensator

Eine Varaktor-Diode und ein variabler Kondensator erfüllen beide denselben funktionalen Zweck der Bereitstellung von einstellbarer Kapazität. Aber ihre Betriebsprinzipien sind grundlegend unterschiedlich. Eine Varaktor-Diode ist ein Halbleiterbauelement, das seine Kapazität elektronisch ändert. Diese Variation tritt auf, wenn eine Rückwärtsvorspannung die Breite der Verarmungszone innerhalb der PN-Übergang verändert. Da dieser Prozess rein elektronisch ist, hat das Bauelement keine beweglichen Teile, was es kompakt, schnell und sehr geeignet für die Integration in moderne RF-Schaltungen macht.

Im Gegensatz dazu erreicht ein variabler Kondensator die Kapazitätsanpassung durch mechanische Bewegung von leitenden Platten. Durch Veränderung des Abstands oder der Überlappungsfläche zwischen diesen Platten wird der Kapazitätswert physisch modifiziert. Während dieser mechanische Ansatz ein sehr stabiles und lineares Kapazitätsverhalten bietet, macht er das Bauteil auch größer, langsamer und anfälliger für Abnutzung im Laufe der Zeit.

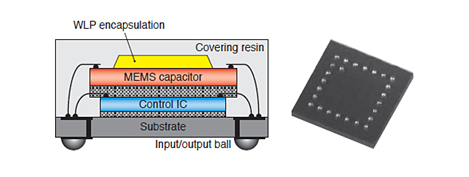

Varaktor-Diode vs MEMS einstellbarer Kondensator

Ein MEMS-einstellbarer Kondensator basiert auf der Technologie der mikro-elektromechanischen Systeme, bei denen mikroskopische mechanische Strukturen, die auf Silizium-Chips gefertigt sind, physisch bewegt werden, um die Kapazität anzupassen. Im Gegensatz zu Varaktor-Dioden, die auf den Eigenschaften von Halbleiterübergängen basieren, erreichen MEMS-Geräte die Kapazitätsvariation durch kontrollierte mechanische Verschiebung auf mikroskaliger Ebene.

Dieser strukturelle Unterschied verschafft MEMS-Kondensatoren mehrere Leistungs-vorteile. Sie bieten typischerweise einen höheren Qualitätsfaktor (Q), geringere Einfügedämpfung und verbesserte Linearität, insbesondere im Mikrowellen- und Millimeterwellenfrequenzbereich. Diese Eigenschaften machen sie besonders geeignet für Hochleistungs-RF-Front-End-Systeme, in denen Signalreinheit und geringe Verzerrung entscheidend sind.

MEMS-verstellbare Kondensatoren bringen jedoch auch praktische Einschränkungen mit sich. Sie sind in der Regel teurer, haben eine langsamere Abstimmungsreaktion im Vergleich zu Varaktor-Dioden und erfordern komplexere Integrationsprozesse im Schaltungsdesign. Im Gegensatz dazu bleiben Varaktor-Dioden die bevorzugte Wahl in den meisten kommerziellen RF-Systemen, da sie eine schnelle elektronische Abstimmung, niedrigere Kosten, einfachere Implementierung und zuverlässige Leistung in VCO-, PLL- und drahtlosen Kommunikationsanwendungen bieten.

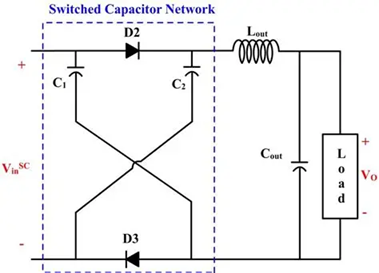

Varaktor-Diode vs. Schaltkondensatornetzwerke

Ein Schaltkondensatornetzwerk funktioniert nach einem völlig anderen Prinzip als eine Varaktor-Diode. Anstatt eine kontinuierliche Kapazitätsvariation bereitzustellen, verwendet es mehrere feste Kondensatoren, die selektiv per elektronischen Schaltern wie MOSFETs verbunden oder getrennt werden. Dies erzeugt diskrete Kapazitätsschritte statt einer sanften analogen Variation.

In Bezug auf die Leistung bieten Schaltkondensatornetzwerke hohe Präzision, hervorragende Wiederholbarkeit und starke Temperaturstabilität, da jeder Kondensator einen festen und gut definierten Wert hat. Sie vermeiden auch das nichtlineare Kapazität-Spannung-Verhalten, das mit Varaktor-Dioden verbunden ist, was sie in digital gesteuerten RF-Systemen vorhersehbarer macht.

Trotz dieser Vorteile besteht ihre größte Einschränkung in der fehlenden kontinuierlichen Abstimmung. Da die Kapazität in Schritten wechselt, ist die Frequenzeinstellung weniger gleichmäßig, was die Auflösung in empfindlichen RF-Anwendungen verringern kann. Varaktor-Dioden überwinden diese Einschränkung, indem sie eine kontinuierliche Kapazitätskontrolle durch Spannungsvariation bieten.

Zukünftige Trends in der Varaktor-Diodentechnologie

Zukünftige Trends in der Varaktor-Diodentechnologie konzentrieren sich darauf, die Leistung für nächste Generationen hochfrequenter Systeme wie 5G, 6G, Satellitenkommunikation und Radar-Anwendungen zu verbessern. Zu den wichtigsten Entwicklungen gehören ein höherer Q-Faktor, geringere Verluste, breitere Abstimmungsbereiche und eine bessere Temperaturstabilität zur Unterstützung des Betriebs bei Mikrowellen- und Millimeterwellenfrequenzen. Die Forschung verbessert auch den Einsatz von Materialien wie GaAs und SiGe zur Steigerung der Hochfrequenzeffizienz. Darüber hinaus wird die Integration in kompakte RF-Module und hybride Abstimmungssysteme, die Varaktoren mit MEMS und digitalen Netzwerken kombinieren, immer häufiger. Diese Verbesserungen stellen sicher, dass Varaktor-Dioden für kompakte, schnelle und elektronisch gesteuerte Frequenzabstimmung in modernen Kommunikationssystemen unerlässlich bleiben.

Häufig gestellte Fragen [FAQ]

1. Warum wird die Kapazitätsänderung in einer Varaktor-Diode als nichtlinear angesehen, und wie wirkt sich das auf das RF-Schaltungsdesign aus?

Die Kapazität ändert sich nichtlinear, weil sie von der Breite der Abbauzone abhängt, die sich nicht linear mit der Rückwärtsspannung erhöht. Diese Nichtlinearität muss im RF-Design berücksichtigt werden, um eine stabile Abstimmung und eine vorhersagbare Frequenzantwort zu gewährleisten.

2. Wie beeinflusst der Qualitätsfaktor (Q) einer Varaktor-Diode die Leistung in Hochfrequenzoszillatoren?

Ein höherer Q-Faktor reduziert den Energieverlust im Resonanzkreis, was zu geringerem Phasenrauschen und verbesserter Frequenzstabilität in Oszillatoren wie VCOs und PLL-Systemen führt.

3. Welchen Einfluss hat der Serienwiderstand auf die Effizienz von Varaktor-Dioden in Mikrowellenanwendungen?

Höhere Serienwiderstände erhöhen den Leistungsverlust und verringern den Q-Faktor, was die Leistung bei Mikrowellenfrequenzen beeinträchtigt. Niedriger Rs ist entscheidend für einen effizienten Hochfrequenzbetrieb.

4. Warum werden hyperabrupten Junction-Varaktor-Dioden in Anwendungen mit breitem Abstimmungsbereich bevorzugt?

Sie bieten eine stärkere Kapazitätsvariation pro Spannungsänderung aufgrund von gezielt gestalteten Dotierprofilen, was ein größeres Abstimmungsverhältnis im Vergleich zu abrupten Junction-Typen ermöglicht.

5. Wie wirkt sich die Temperaturvariation auf die Stabilität von varaktor-basierten RF-Schaltungen aus?

Temperaturänderungen können die Kapazitätswerte leicht verschieben, was zu Frequenzdrift führen kann. Hochwertige Designs kompensieren dies mit temperaturstabilen Materialien oder Regelkreiskontrolle.

6. Was begrenzt die maximale Frequenzbetrieb einer Varaktor-Diode in realen RF-Systemen?

Parasitäre Induktivitäten, Gehäusedesign und interne Widerstände begrenzen die Leistung bei sehr hohen Frequenzen und verringern die Effektivität im Mikrowellen- und Millimeterwellenbereich.

7. Warum werden GaAs-Varaktor-Dioden in Mikrowellen- und Satellitensystemen den silikonbasierten Typen vorgezogen?

GaAs-Geräte haben eine höhere Elektronenmobilität und geringere parasitäre Verluste, was eine bessere Leistung bei GHz- und Millimeterwellenfrequenzen ermöglicht.

8. Wie wirkt sich das Abstimmungsverhältnis auf die Benutzerfreundlichkeit einer Varaktor-Diode im Entwurf von RF-Filtern aus?

Ein höheres Abstimmungsverhältnis ermöglicht einen breiteren Frequenzanpassungsbereich, wodurch die Diode flexibler für Mehrband- oder adaptive RF-Filter wird.
