Vollständiger Leitfaden zur Auswahl von Dioden in Leistungselektronik-Systemen

Eine Diode besteht aus einem Halbleitermaterial, das es elektrischem Strom ermöglicht, nur in eine Richtung zu fließen. Sie funktioniert wie ein Einweg-Tor für Elektrizität. Wenn die richtige Vorwärtsspannung angelegt wird, leitet die Diode den Strom mühelos. Wenn die Spannung umgekehrt wird, blockiert sie den Strom und verhindert dessen Fluss. Dieses einfache Verhalten macht Dioden in vielen elektrischen Systemen wie Stromversorgungen, Ladegeräten, Wechselrichtern, Signal Schutzschaltungen und Kommunikationsgeräten unverzichtbar. In diesem Artikel wollen wir darüber sprechen, wie die Diodenauswahl in der Praxis funktioniert, welche Schlüsselparameter berücksichtigt werden müssen, und einen detaillierten Leitfaden zur Auswahl der richtigen Diode für verschiedene elektronische Anwendungen.

Katalog

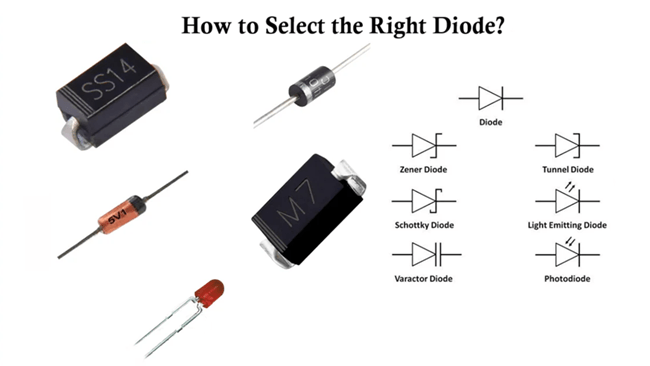

Parameter zur Auswahl der richtigen Diode

Vorwärtsspannung und Leitungseigenschaften

Die Vorwärtsspannung (VF) ist der Spannungsabfall über einer Diode, wenn sie sich im Leitungszustand befindet. Dieser Parameter beeinflusst direkt die Energieeffizienz und Wärmeentwicklung in elektronischen Schaltungen.

Typische Werte umfassen:

• Siliziumdioden: ungefähr 0,6V bis 0,8V

• Schottky-Dioden: ungefähr 0,2V bis 0,4V

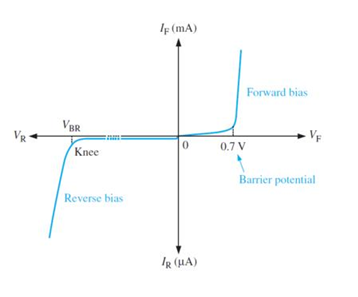

Die Beziehung zwischen Spannung und Strom ist nicht linear. Sobald der Schwellenwert erreicht ist, steigt der Strom exponentiell anstelle von linear, gemäß den Eigenschaften der Halbleiterübergänge.

Temperatur beeinflusst ebenfalls die Leistung:

• Höhere Temperaturen reduzieren VF

• Niedrigere Temperaturen erhöhen VF

Da der Energieverlust durch VF × IF bestimmt wird, können selbst kleine Änderungen der Vorwärtsspannung erhebliche Auswirkungen auf das thermische Verhalten in Hochstromanwendungen haben.

Strombewertungen und Lastkapazität

Die Strombewertung definiert, wie viel elektrischer Strom eine Diode unter angegebenen thermischen Bedingungen sicher verarbeiten kann. Diese Grenze wird hauptsächlich durch die Übergangstemperatur und die Fähigkeit des Bauteils zur Wärmeableitung bestimmt. Wenn die Diode unter ihren Nennbedingungen arbeitet, erhält sie eine stabile Leitung ohne dauerhafte Degradation.

Der maximale Vorwärtsstrom (IF) stellt den kontinuierlichen Strom dar, den eine Diode unter stabilen Betriebsbedingungen leiten kann. Dieser Parameter wird hauptsächlich durch thermische Einschränkungen begrenzt, da übermäßiger Strom die Leistungsableitung erhöht und die Übergangstemperatur anhebt. Wenn dieser Grenzwert über einen längeren Zeitraum überschritten wird, kann es aufgrund von Überhitzung des Halbleiterübergangs und der Gehäudestruktur zu dauerhaften Schäden kommen.

In Gleichrichteranwendungen wird der durchschnittliche gleichgerichtete Strom (IO) verwendet, um die langfristige Stromhandhabungsfähigkeit während der AC-zu-DC-Umwandlung zu definieren. Dieser Wert hängt von der Wellenform, dem Tastverhältnis und dem thermischen Design des Geräts ab. Eine ordnungsgemäße Wärmeableitung und das thermische Management der Leiterplatte beeinflussen direkt, wie nah die Diode an ihrer IO-Bewertung arbeiten kann.

Neben dem kontinuierlichen Betrieb müssen Dioden auch kurzfristigen Hochstromstress standhalten. Der Überschussstrom (IFSM) stellt den nicht wiederholenden Spitzenvorwärtsstrom dar, der während transienter Ereignisse wie dem Einschalten oder dem Laden eines Kondensators auftritt. Obwohl dieser Zustand nur wenige Millisekunden dauert, kann er signifikanten thermischen und mechanischen Stress auf den Übergang ausüben.

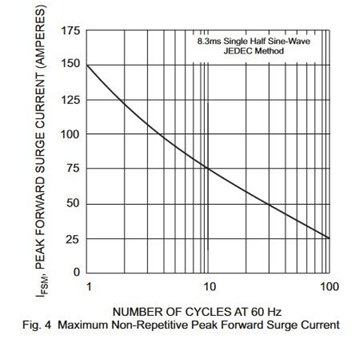

Dieses Verhalten wird deutlich in der nachstehenden Abbildung veranschaulicht, die die Beziehung zwischen der Überschlagsstromfähigkeit und der Anzahl der AC-Zyklen bei 60 Hz zeigt. Mit der Dauer des Überschlags verringert sich der zulässige Spitzenstrom aufgrund des angesammelten thermischen Stresses im Gerät.

Rückwärtsspannungsbewertungen und Durchbruchgrenzen

Rückwärtsspannungsbewertungen definieren die maximale Spannung, die eine Diode im nicht leitenden Zustand ohne Eintritt in den Durchbruch blockieren kann. Der wichtigste Parameter ist die Spitzenwiederkehrende Rückwärtsspannung (VRRM), die die sichere Betriebsgrenze unter normalen Schaltungsbedingungen festlegt, einschließlich wiederholtem Schalten und kleinen Spannungsfluktuationen.

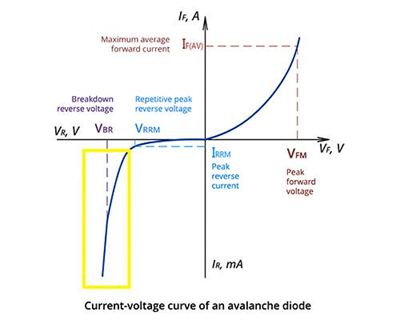

Die Abbildung zeigt die Strom-Spannungs-(I-V)-Charakteristik einer Lawinendiode, die zeigt, wie das Rückwärtsblockverhalten bis zum Durchbruchsbereich erhalten bleibt. Wenn die Rückwärtsspannung steigt, bleibt die Diode in einem Niedrigleckagerzustand, bis sie die Durchbruchspannung (VBR) erreicht, bei der der Strom aufgrund der Lawinenleitung stark ansteigt.

Im praktischen Design müssen VR und VRRM stets unter dem Durchbruchsbereich mit ausreichendem Sicherheitsabstand gehalten werden, um unbeabsichtigte Leitungen zu vermeiden. Das Überschreiten dieser Grenzen zwingt die Diode in den Lawinendurchbruch, was zu übermäßigem Leckstrom, Leistungsverlusten und möglichem thermischen Schaden führt.

Das Bild verbindet deutlich die Betriebsgrenzen (VRRM) mit dem physikalischen Durchbruchverhalten (VBR) und hebt hervor, warum die richtige Auswahl der Rückwärtsspannung in leistungselektronischen Schaltungen entscheidend ist.

Schaltleistung und dynamisches Verhalten

Die Schaltleistung beschreibt, wie schnell eine Diode zwischen leitenden und nicht leitenden Zuständen wechselt. Dieses Verhalten wird hauptsächlich durch die gespeicherte Ladung in der PN-Übergang während der Schaltvorgänge bestimmt.

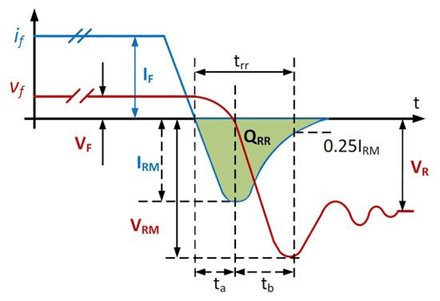

Das Diagramm veranschaulicht den gesamten Schaltprozess vom Vorwärtsleitung bis zum Rückwärtsblockieren. Wenn die Diode die Polarität wechselt, verursacht die gespeicherte Ladung einen vorübergehenden Rückwärtsstrom, der als Rückgewinnungsstrom (IRM) bekannt ist. Die Zeit, die benötigt wird, damit die Diode ihren Blockierungszustand wiedererlangt, wird als Rückgewinnungszeit (trr) definiert.

Der schattierte Bereich in der Wellenform stellt die Rückgewinnungsladung (Qrr) dar, die direkt mit den Schaltverlusten korrespondiert. Ein höheres Qrr bedeutet, dass während jedes Schaltzyklus mehr Energie dissipiert wird, was die Effizienz im Hochfrequenzbetrieb verringert.

Die Übergangskapazität (Cj) beeinflusst ebenfalls das Schaltverhalten, indem sie beeinflusst, wie schnell die Diode auf Spannungsänderungen reagiert. Eine niedrigere Kapazität verbessert die Schaltgeschwindigkeit, verringert Verluste und verbessert die Signalintegrität in RF- und schnellen digitalen Schaltungen.

Thermische Leistung und Leistungsverluste

Die thermische Leistung bestimmt die Zuverlässigkeit und den sicheren Betriebsbereich einer Diode unter Last. Die Leistungsverluste werden hauptsächlich mit VF × IF berechnet, was die während der Leitung erzeugte Wärme darstellt. Übermäßige Leistungsverluste erhöhen die Übergangstemperatur, was die Effizienz verringert und die Lebensdauer des Geräts verkürzt.

Der thermische Widerstand beschreibt, wie effektiv Wärme vom Übergang in die Umgebung abgeleitet wird, wobei RθJC den Übergang zum Gehäuse und RθJA den Übergang zur Umgebung darstellt. Ein niedrigerer thermischer Widerstand verbessert den Wärmefluss und ermöglicht einen höheren Betriebsstrom. Die maximale Übergangstemperatur (Tj max) definiert die obere thermische Grenze, jenseits derer dauerhafte Schäden oder Leistungsabfälle auftreten. In der Regel wird beim Design ein Heruntersetzen angewendet, um die Diode bei steigender Temperatur unter den maximalen Bewertungen zu betreiben, was die langfristige Zuverlässigkeit verbessert und den thermischen Stress reduziert.

Leckstrom und Stabilität

Der Rückwärtsleckstrom (IR) ist der kleine Strom, der fließt, wenn eine Diode rückwärts polarisiert ist. Siliziumdioden weisen typischerweise sehr geringe Leckströme auf, während Schottky-Dioden aufgrund ihrer Metall-Halbleiter-Übergangsstruktur höhere Leckströme zeigen. Der Leckstrom steigt signifikant mit der Temperatur, wodurch er ein kritischer Parameter in präzisen, energiearmen und hochimpedanten Schaltungen wird. Selbst kleine Leckströme können Messfehler einführen oder die Effizienz in empfindlichen analogen und batteriebetriebenen Systemen verringern.

Energiehandling und Schutzfähigkeit

Die Fähigkeit zum Energiehandling definiert, wie gut eine Diode transiente und Fehlerbedingungen überstehen kann. Die I²t-Bewertung stellt die Energie dar, die eine Diode während kurzzeitiger Überschlagsereignisse aushalten kann, und ist besonders wichtig in Schutzschaltungen. Eine höhere I²t-Bewertung verbessert die Toleranz gegenüber Einschaltströmen und Kurzschlussbedingungen. Die Lawinenenergie (EAS) zeigt die Fähigkeit der Diode an, während kontrollierter Durchbruchsereignisse sicher Energie zu absorbieren, was häufig in Überspannungsschutz- und Automobilanwendungen erforderlich ist, in denen Spannungsspitzen häufig auftreten.

Geräuschverhalten und Signalintegrität

Diodenrauschen wird durch die Bewegung von Ladungsträgern und Schaltübergänge erzeugt, was die Signalqualität in sensiblen Anwendungen beeinträchtigt. Die Rauschleistung wird in RF-Systemen, der Audioverarbeitung und präzisen Analogschaltungen, in denen die Signalintegrität gewahrt bleiben muss, kritisch. Schnelle Erholungsdioden und Schottky-Dioden werden oft bevorzugt, da sie weniger Schaltgeräusch erzeugen und Störungen reduzieren, was die Gesamtgenauigkeit und Stabilität des Systems verbessert.

Einfluss des Gehäuses und physikalische Designlimits

Das physikalische Gehäuse einer Diode beeinflusst erheblich die thermische Leistung, die Stromhandhabung und die mechanische Zuverlässigkeit. Größere Gehäuse bieten in der Regel eine bessere Wärmeabfuhr, während kompakte Gehäuse für platzkritische Designs geeignet sind, aber möglicherweise eine geringere thermische Kapazität haben. Das Layout der Leiterplatte und die Kupferfläche beeinflussen stark die Wärmeverteilung, wodurch das thermische Design zu einem kritischen Faktor über die elektrischen Spezifikationen hinaus wird. Die Montagemethode, ob Oberflächenmontage oder Durchsteckmontage, wirkt sich ebenfalls auf die Wärmeübertragungseffizienz und die mechanische Robustheit bei Vibrationen oder Stressbedingungen aus.

Zuverlässigkeitsüberlegungen

Die langfristige Zuverlässigkeit von Dioden hängt von elektrischen, thermischen und mechanischen Belastungen über die Zeit ab. Spannungsspitzen, hohe Stromspitzen, thermisches Zyklen und mechanische Vibrationen können den Halbleiterübergang allmählich abbauen. Materialalterung trägt ebenfalls zur Leistungsabweichung im Langzeitbetrieb bei. Eine ordnungsgemäße Herabstufung, ein stabiles thermisches Design und kontrollierte Betriebsbedingungen verlängern die Lebensdauer der Diode erheblich und erhalten ein konsistentes elektrisches Verhalten über die gesamte Lebensdauer.

Sicherheits- und Zertifizierungsanforderungen

In industriellen und kommerziellen Systemen müssen Dioden oft den internationalen Sicherheits- und Qualitätsstandards entsprechen. Zertifizierungen wie UL, CSA und TUV/VDE stellen sicher, dass die Komponenten strenge Anforderungen an elektrische Sicherheit, Zuverlässigkeit und umweltbedingte Haltbarkeit erfüllen. Die Einhaltung dieser Standards ist in regulierten Branchen von entscheidender Bedeutung, wo konsistente Leistung und Fehlervermeidung für die Sicherheit des Systems und die Zertifizierungs genehmigung kritisch sind.

Häufige Fehler bei der Auswahl von Dioden

• Überhitzung der Stromversorgungsdiode im Betrieb - Eine Diode funktioniert normalerweise bei Teillast, überhitzt jedoch bei Vollast, da der tatsächliche Betriebsstrom höher ist als erwartet, was zu thermischem Versagen führt.

• Ausfall der SMPS aufgrund langsamer Erholungsdiode - Eine Standardgleichrichterdiode wird in einem Schaltstromversorgungssystem verwendet, was übermäßige Schaltverluste, Wärmeaufbau und reduzierte Effizienz bei hohen Frequenzen verursacht.

• Spannungsdurchbruch während Überspannungsereignissen - In Stromzufuhrkreisen überschreiten Spannungsspitzen während des Starts oder Lastwechsels die Diodenbewertung, was zu plötzlichen Kurzschluss oder permanentem Durchbruch führt.

• Unerwarteter Effizienzverlust in Niederspannungsdesigns - In 5V- oder 12V-Systemen verursacht eine Diode mit hoher Vorwärtsspannung signifikante Energieverluste, wodurch die Gesamteffizienz des Systems reduziert wird.

• Rückwärtige Leckage, die batteriebetriebene Geräte beeinträchtigt - In Standby- oder Schlafmodus-Schaltungen entleert ein kleiner Leckstrom langsam den Akku und verringert die Standby-Zeit.

• EMI-Probleme in Hochgeschwindigkeits-Schaltkreisen - Eine Diode mit hoher Rückerholungsladung erzeugt Schaltgeräusche, die elektromagnetische Störungen in nahegelegenen Signalübertragungen verursachen.

• Verzerrung des Sensorsignals in präzisen Schaltungen - Die Übergangskapazität der Diode verändert das Signalverhalten in analogen oder RF-Pfaden, was zu ungenauen Messungen führt.

• Thermisches Versagen in kompakten PCB-Layouts - Eine Diode funktioniert gut im Test, versagt jedoch im echten Produkt aufgrund unzureichender Kupferfläche auf der Leiterplatte und schlechter Wärmeabfuhr.

• Überspannungsschäden unter Einschalbedingungen - Während des Ladens des Kondensators beim Start überschreitet der Einschaltstrom die Kapazität der Diode und verursacht ein plötzliches Versagen, auch wenn der normale Strom innerhalb der Grenzen liegt.

• Ausfall von Automobil-Schaltungen unter extremen Temperaturen - Eine Diode, die bei Raumtemperatur funktioniert, versagt in heißen Umgebungen aufgrund eines reduzierten thermischen Spielraums und beschleunigtem Leckstrom.

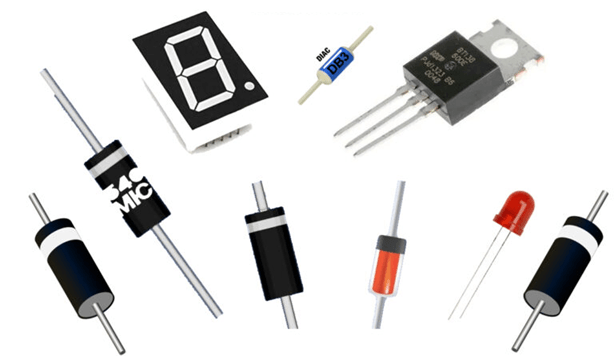

So wählen Sie die richtige Diode Schritt für Schritt aus

Schritt 1: Definieren Sie die Anforderungen an die Betriebsspannung

Beginnen Sie mit der Identifizierung der maximalen Spannung im Schaltkreis, einschließlich des normalen Betriebs und transienter Spitzen.

• Bestimmen Sie die Spitzenrückwärtsspannung in der Anwendung

• Wählen Sie eine Diode mit VRRM, die höher ist als die maximale Schaltkreisspannung

• Fügen Sie eine Sicherheitsmarge (typischerweise 20 %–50 %) für unerwartete Überspannungen hinzu

Dies verhindert den Rückwärtigen Durchbruch und gewährleistet einen stabilen Betrieb unter Spannungsbelastung.

Schritt 2: Bestimmen Sie die Anforderungen an den Laststrom

Berechnen Sie als Nächstes den zu erwartenden Strom, der während des Betriebs durch die Diode fließt.

• Identifizieren Sie den kontinuierlichen Vorwärtsstrom (IF)

• Überprüfen Sie den durchschnittlichen gleichgerichteten Strom (IO) für AC-Anwendungen

• Berücksichtigen Sie den Spitzenstoßstrom (IFSM) während der Startbedingungen

Wählen Sie eine Diode, die sowohl kontinuierliche als auch transiente Strompegel sicher handhaben kann.

Schritt 3: Bewerten Sie die Leistungverluste und thermischen Bedingungen

Die Leistung einer Diode wird stark durch die Wärmeentwicklung beeinflusst.

• Schätzen Sie den Verlust durch Leitung mit: P = VF × IF

• Überprüfen Sie den thermischen Widerstand (RθJA / RθJC)

• Stellen Sie sicher, dass die Sperrschichttemperatur unter dem Höchstwert bleibt (Tj max)

Wenn die Wärmeabgabe unzureichend ist, kann die Diode auch dann ausfallen, wenn die elektrischen Bewertungen innerhalb der Grenzen liegen.

Schritt 4: Überprüfen Sie die Anforderungen an die Schaltgeschwindigkeit

Für Schalt- oder Hochfrequenzschaltungen ist die Geschwindigkeit der Diode entscheidend.

• Verwenden Sie schnelle Erholungsdioden oder Schottkydioden für Hochgeschwindigkeitsanwendungen

• Überprüfen Sie die Rückwärts-Erholungszeit (trr)

• Berücksichtigen Sie die Rückwärts-Erholungsladung (Qrr) für die Schalt-Effizienz

Langsame Dioden erhöhen die Schaltverluste und reduzieren die Systemeffizienz.

Schritt 5: Bewerten Sie das Hochfrequenzverhalten

In RF- oder schnellen digitalen Systemen werden parasitäre Effekte wichtig.

• Überprüfen Sie die Sperrschichtkapazität (Cj)

• Niedrigere Kapazität verbessert die Signalqualität

• Hohe Cj kann Verzerrungen oder EMV-Probleme verursachen

Dieser Schritt ist entscheidend für Kommunikations- und präzise Signalverbindungen.

Schritt 6: Berücksichtigen Sie die Anforderungen an den Leckstrom

Leckstrom beeinflusst Anwendungen mit geringem Strombedarf und Präzision.

• Siliziumdioden: sehr niedriger Leckstrom

• Schottkydioden: höherer Leckstrom, besonders bei hoher Temperatur

• Bewerten Sie die Auswirkungen in Standby- oder batteriebetriebenen Systemen

Wählen Sie eine Diode mit akzeptablem Leckverhalten für den Schaltkreis-Typ.

Schritt 7: Bewerten Sie die Fähigkeit zur Handhabung von Überspannungen und Energie

In realen Schaltungen treten oft kurze Pulse und Fehlersituationen auf.

• Überprüfen Sie die Bewertung des Stoßstroms (IFSM)

• Berücksichtigen Sie die I²t-Bewertung für die Energieabsorptionsfähigkeit

• Bewerten Sie die Avalanche-Energiebewertung (EAS), falls zutreffend

Dies gewährleistet einen Schutz gegen Einschaltströme und transiente Ereignisse.

Schritt 8: Wählen Sie den geeigneten Gehäusetyp

Die physische Konstruktion beeinflusst die thermischen und elektrischen Eigenschaften.

• SMD-Gehäuse bieten ein kompaktes Design, aber eine geringere thermische Kapazität

• Durchsteckgehäuse handhaben höhere Leistung effektiver

• Die Kupferfläche auf der Leiterplatte spielt eine wichtige Rolle bei der Wärmeabgabe

Das Gehäuse muss sowohl den elektrischen als auch den thermischen Anforderungen entsprechen.

Schritt 9: Überprüfen Sie die Zuverlässigkeit und Umweltbedingungen

Stellen Sie schließlich sicher, dass die Diode unter realen Bedingungen betrieben werden kann.

• Temperaturwechsel und thermische Belastung

• Mechanische Haltbarkeit

• Langzeitverhalten

• Betriebsumfeld (industriell, automobil, Verbraucher)

Schritt 10: Passt den Diodenty zu den Anwendungen an

Wählen Sie die richtige Diodenkategorie basierend auf den Anwendungsanforderungen:

• Schottkydiode → hohe Effizienz, niedriger Spannungsabfall, schnelles Schalten

• Schnelle Erholungsdiode → Schaltnetzteile und Wandler

• Standardgleichrichterdiode → Niedrigfrequenz-AC-Gleichrichtung

• Schutzdiode → Überspannungs- und transiente Unterdrückung

Fazit

Die Auswahl der richtigen Diode erfordert ein umfassendes Verständnis des elektrischen, thermischen und dynamischen Verhaltens unter realen Betriebsbedingungen. In praktischen Designs verbessert die korrekte Diodenauswahl die Effizienz, reduziert die Wärmeentwicklung, verhindert den Ausfall bei Spannungsspitzen und gewährleistet einen stabilen Betrieb über einen längeren Zeitraum. Auf der anderen Seite kann eine falsche Auswahl zu Energieverlusten, instabilen Schaltverhalten oder vorzeitigem Ausfall der Komponenten führen, insbesondere in Hochfrequenz- oder Hochleistungs-Systemen.

Häufig gestellte Fragen [FAQ]

1. Wie beeinflusst die Sperrschichtkapazität der Diode die Leistung in Hochgeschwindigkeits-Digital- und RF-Schaltungen?

Die Sperrschichtkapazität verlangsamt Spannungsübergänge und kann schnelle Signale verzerren. In RF- und Hochgeschwindigkeitsschaltungen erhöhe höhere Kapazität den Signalverlust und verringert die Genauigkeit, sodass Dioden mit niedriger Cj für eine sauberere Signalqualität bevorzugt werden.

2. Warum wird das Rückwärts-Erholungsverhalten der Diode in Schaltreglern kritisch?

Die Rückwärts-Erholung erzeugt Stromspitzen während der Schaltübergänge. In SMPS erhöht dies die Schaltverluste, Wärme und EMV, was die Effizienz reduziert und Schalttransistoren belasten kann, wenn es nicht ordnungsgemäß kontrolliert wird.

3. Wie wirkt sich die Temperaturvariation auf die langfristige Zuverlässigkeit der Diode in realen Anwendungen aus?

Höhere Temperaturen erhöhen den Leckstrom und verringern die Stabilität der Durchlassspannung. Im Laufe der Zeit beschleunigt dies das Altern der Sperrschicht und kann die Lebensdauer verkürzen, wenn das thermische Design und die Entlastung nicht ordnungsgemäß verwaltet werden.

4. Was ist der praktische Unterschied zwischen der Bewertung des Stoßstroms der Diode und der kontinuierlichen Strombewertung?

Kontinuierlicher Strom definiert einen sicheren Langzeitbetrieb, während der Spitzenstrom sich auf kurzzeitige Spitzen wie den Anlaufstrom bezieht. Wiederholte Spitzenbelastungen können die Übergangsstelle verschlechtern, selbst wenn die kontinuierlichen Grenzwerte nicht überschritten werden.

5. Wie wirkt sich die Auswahl des Diode-Gehäuses auf die thermische Leistung in kompakten PCB-Designs aus?

Kleinere Gehäuse haben eine begrenzte Wärmeableitung, was zu einer höheren Übergangstemperatur führt. Größere oder thermisch verbesserte Gehäuse verbessern die Wärmeverteilung und ermöglichen den Betrieb mit höheren Strömen unter denselben Bedingungen.

6. Warum ist der Rückflussstrom in batteriebetriebenen und energiearmen Systemen kritischer?

Selbst kleine Leckströme entleeren kontinuierlich gespeicherte Energie im Standby-Modus. Dies verringert die Batterielebensdauer und beeinflusst Präzisionsschaltungen, bei denen Verluste im Mikroampere-Bereich im Laufe der Zeit erheblich werden.

7. Wie beeinflusst die Schaltgeschwindigkeit von Dioden die EMI-Generierung in der Leistungselektronik?

Langsame Schaltvorgänge erhöhen die Übergangszeit und erzeugen mehr elektromagnetisches Geräusch. Schnellere Erholungsdioden reduzieren die Schaltüberlappung, minimieren EMI und verbessern die allgemeine Stabilität des Schaltkreises.

8. Welche Konstruktionsrisiken treten auf, wenn die Spannungsbewertung der Diode zu nah an den Betriebsgrenzen gewählt wird?

Wenn die Marge zu klein ist, können transiente Spitzen die Durchbruchspannung überschreiten, was zu Avalanche-Stress, thermischem Durchgehen oder einem dauerhaften Ausfall des Geräts bei unerwarteten Spitzen führt.
