Top 10 beliebte Buck-Regler-ICs für moderne Schaltnetzteil-Designs

Ein Buck-Regler-IC wird verwendet, wenn ein Schaltkreis eine niedrigere, stabile Gleichspannung aus einer höheren Eingangsspannung benötigt. Er wird weit verbreitet eingesetzt, da viele elektronische Geräte nicht direkt von Batterien, Adaptern oder Industrie-Stromschienen ohne geeignete Spannungsregelung betrieben werden können. Im Gegensatz zu linearen Reglern, die überschüssige Spannung in Wärme umwandeln, nutzen Buck-Regler schnelles Schalten, eine Induktivität und Kondensatoren, um Energie effizienter umzuwandeln. Dieser Artikel erklärt, wie Buck-Regler-ICs funktionieren, den Unterschied zwischen synchronen und nicht-synchronen Typen, beliebte Familien von Buck-Regler-ICs und die wichtigsten Faktoren, die bei der Auswahl des richtigen Geräts für ein Design zu beachten sind.

Katalog

Wie ein Buck-Regler-IC funktioniert

Ein Buck-Regler-IC ist ein schaltender Spannungsregler, der eine höhere Gleichspannungseingangsspannung in eine niedrigere Gleichspannungsausgangsspannung umwandelt und dabei eine hohe Effizienz aufrechterhält. Im Gegensatz zu linearen Reglern, die überschüssige Spannung in Wärme umwandeln, nutzen Buck-Regler Hochgeschwindigkeitsschalten und Energiespeicherbauteile, um Energie effizienter zu übertragen. Wie in der obigen Abbildung dargestellt, besteht der Schaltkreis aus einem Schalter (S), einer Diode (D), einer Induktivität (L), einem Kondensator (C) und einem Lastwiderstand (R). Diese Komponenten arbeiten zusammen, um die Eingangsspannung in eine stabile niedrigere Ausgangsspannung (Vout) umzuwandeln.

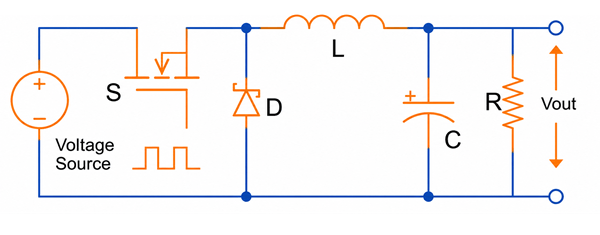

Wenn der Schalter (S) einschaltet, fließt Strom von der Spannungsquelle durch die Induktivität (L) und in die Last (R). In dieser Phase speichert die Induktivität Energie in ihrem Magnetfeld, während sie gleichzeitig Energie an die Last liefert. Der Kondensator (C) wird ebenfalls aufgeladen und hilft, eine stabile Ausgangsspannung aufrechtzuerhalten. Wenn der Schalter ausschaltet, beginnt das Magnetfeld in der Induktivität zusammenzubrechen. Die gespeicherte Energie in der Induktivität hält den Stromfluss im Schaltkreis aufrecht, indem sie einen alternativen Strompfad durch die Diode (D) bereitstellt. Dadurch kann die Energie weiterhin die Last erreichen, selbst wenn der Schalter nicht leitet.

Der Kondensator (C) filtert Spannungsfluktuationen, die durch das Schaltverhalten verursacht werden, und hilft, die Ausgangswelligkeit zu reduzieren. In der Zwischenzeit glättet die Induktivität (L) den Stromfluss und verhindert plötzliche Änderungen des Stroms. Zusammen bilden die Induktivität und der Kondensator einen Filter, der eine konstante Gleichspannungsausgangsspannung erzeugt. Der Buck-Regler steuert die Ausgangsspannung, indem er das Tastverhältnis des Schalters anpasst, das ist das Verhältnis der Einschaltzeit zur gesamten Switching-Periode. Eine längere Einschaltzeit führt im Allgemeinen zu einer höheren Ausgangsspannung, während eine kürzere Einschaltzeit eine niedrigere Ausgangsspannung erzeugt. Durch kontinuierliches Überwachen und Anpassen des Schaltbetriebs hält der Buck-Regler eine stabile und effiziente Ausgangsspannung für die angeschlossene Last aufrecht.

Synchrone und nicht-synchrone Buck-Regler

Buck-Regler können in zwei Haupttypen unterteilt werden: synchrone und nicht-synchrone Buck-Regler. Der Hauptunterschied ist die Komponente, die den Induktivitätsstrom führt, wenn das Hauptschalttransistor ausschaltet.

Nicht-synchroner Buck-Regler

Der nicht-synchrone Buck-Regler verwendet eine Diode als den Freilaufpfad. Wenn der Hauptschalter im IC ausschaltet, benötigt die Induktivität weiterhin einen Pfad, um den Strom fließen zu lassen. Die Diode leitet diesen Strom und ermöglicht es der gespeicherten Energie in der Induktivität, die Last weiterhin zu versorgen.

Dieses Design ist einfach, kostengünstig und leicht zu verwenden. Allerdings hat die Diode einen Vorwärtsspannungsabfall, was zu zusätzlichen Energieverlusten führt. Aus diesem Grund haben nicht-synchrone Buck-Regler normalerweise eine geringere Effizienz und erzeugen mehr Wärme, insbesondere wenn der Ausgangsstrom hoch ist.

Synchroner Buck-Regler

Im synchronen Buck-Regler, der in derselben Abbildung gezeigt wird, wird die Diode durch einen zweiten MOSFET im IC ersetzt. Wenn der Haupt-MOSFET ausschaltet, schaltet der untere MOSFET ein und bietet einen niederdurchlässigen Pfad für den Induktivitätsstrom. Dies reduziert die Leitungsverluste und verbessert die Effizienz.

Synchronisierte Buck-Regler werden häufig in modernen Schaltungen verwendet, die hohe Effizienz benötigen, wie Prozessoren, FPGAs, Grafikkarten, Server, batteriebetriebene Geräte und Kommunikationsgeräte. Sie sind besser für Designs mit niedrigem Ausgangsspannung und hohem Strom, da sie weniger Energie als Wärme verschwenden.

Allerdings sind synchrone Buck-Regler in der Regel komplizierter und können teurer sein als nicht-synchrone Typen. Der Controller muss das Timing der beiden MOSFETs sorgfältig steuern, um Durchschussstrom zu vermeiden. Selbst mit dieser zusätzlichen Komplexität werden synchrone Designs in modernen Stromversorgungen oft bevorzugt, da sie eine bessere Effizienz und thermische Leistung bieten.

Beliebte Buck-Regler IC-Familien

TPS62130A (Texas Instruments)

Der TPS62130A ist einer der beliebtesten synchronen Buck-Regler-ICs. Er hat eine relativ hohe Ausgangsstromfähigkeit von bis zu 3A. Das Gerät arbeitet in einem weiten Eingangsspannungsbereich von 3V bis 17V, was es ihm ermöglicht, sowohl batteriegespeiste als auch festversorgte Anwendungen zu unterstützen. Im Pinout erhalten PVIN (Pins 11–12) und AVIN (Pin 10) die Eingangsspannung, während die SW-Pins (Pins 1–3) mit der externen Induktivität für die Energieübertragung verbunden sind. FB (Pin 5) überwacht die Ausgangsspannung zur Regelung, EN (Pin 13) aktiviert oder deaktiviert den Wandler, PG (Pin 4) bietet ein Power-Good-Signal an, und SS/TR (Pin 9) steuert die Soft-Start-Zeit, um den Startstress zu reduzieren.

Mit Bezug auf die typische Anwendungsschaltung wandelt der TPS62130A eine Eingangsspannung zwischen 3V und 17V in eine stabile 1.8V-Ausgangsspannung bei bis zu 3A um. Wenn die internen Schalt-MOSFETs arbeiten, wird Energie durch die externe Induktivität geleitet, die an den SW-Pin angeschlossen ist. Die Ausgangskondensatoren glätten die Schaltwelle in eine stabile DC-Spannung, während das Feedback-Netzwerk, das mit dem FB-Pin verbunden ist, kontinuierlich die Ausgangsspannung misst und den Schaltzyklus anpasst, um die Regelung aufrechtzuerhalten. Der 100 kΩ Widerstand, der an den PG-Pin angeschlossen ist, erzeugt ein Power-Good-Signal, das anzeigt, wann die Ausgangsspannung im richtigen Betriebsbereich liegt. Da der TPS62130A eine synchrone Architektur mit integrierten MOSFETs verwendet, erreicht er hohe Effizienz, reduziert die Wärmeentwicklung und minimiert die Anzahl der erforderlichen externen Komponenten, was ihn zu einer beliebten Wahl für moderne kompakte Stromversorgungsdesigns macht.

TPS54302 (Texas Instruments)

Der TPS54302 ist ein sehr beliebter synchroner Buck-Regler von Texas Instruments. Er bietet bis zu 3A Ausgangsstrom, unterstützt einen breiten Eingangsspannungsbereich von 4,5V bis 28V und benötigt nur wenige externe Komponenten. Sein kleines 6-poliges SOT-23-Gehäuse macht ihn attraktiv für platzbeschränkte Produkte wie industrielle Steuerungen, Set-Top-Boxen, Audioanlagen, Drucker, eingebettete Systeme und 12V/24V Stromverteilung Anwendungen. Im Pinout erhält VIN (Pin 3) die Eingangsspannung, SW (Pin 2) verbindet sich mit der externen Induktivität und dient als Schaltknoten, FB (Pin 4) überwacht die Ausgangsspannung durch einen Widerstandsteiler, EN (Pin 5) aktiviert oder deaktiviert den Regler, BOOT (Pin 6) steuert den internen Hochseitens-MOSFET, und GND (Pin 1) stellt den Bezug zur Erde bereit. Das Gerät integriert beide Schalt-MOSFETs intern, was die Anzahl der Bauteile reduziert und gleichzeitig eine hohe Effizienz aufrechterhält.

In der vereinfachten Anwendungsschaltung oben wird die Eingangsspannung an den VIN-Pin angelegt und durch den Eingangskondensator (CIN) gefiltert. Der TPS54302 schaltet dann die internen MOSFETs mit einer festen Frequenz von etwa 400 kHz, was eine gepulste Wellenform am SW-Pin erzeugt. Diese Schaltenergie tritt durch die externe Induktivität (LO) und den Ausgangskondensator (CO), um eine glatte DC-Ausgangsspannung zu erzeugen. Der Widerstandsteiler (RFB1 und RFB2) führt eine skalierte Version der Ausgangsspannung zurück an den FB-Pin, sodass der IC kontinuierlich seinen Arbeitszyklus anpassen und eine stabile Regelung aufrechterhalten kann. Der BOOT-Kondensator (CBOOT) liefert die Gate-Ansteuerungsspannung, die für den Hochseitens-MOSFET benötigt wird, während der EN-Pin eine externe Steuerung von Start und Abschaltung ermöglicht.

LMR33630 (Texas Instruments)

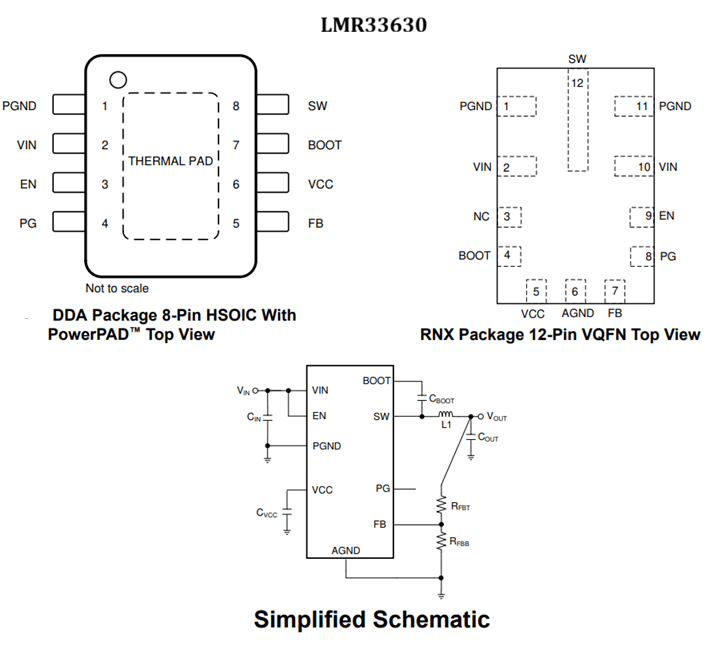

Der LMR33630 unterstützt einen breiten Eingangsbereich von 3,8 V bis 36 V, liefert bis zu 3 A Ausgangsstrom und eignet sich für industrielle Systeme, Telekommunikationsgeräte, Sensoren, SPS und 24 V Stromschienen. Bezugnehmend auf die Pinbelegung empfängt VIN die Eingangsspannung, SW verbindet sich mit der externen Induktivität, FB misst die Ausgangsspannung durch einen Spannungsteiler, EN steuert den Startvorgang, BOOT treibt den Hochseitigen MOSFET an, PG liefert ein „Power-Good“-Signal und PGND/AGND trennen die Leistungs- und Signalamass für eine bessere Störungsleistung. Im vereinfachten Schaltkreis filtert der Eingangskondensator die Versorgung, der IC schaltet den Strom durch den SW-Pin, die Induktivität und der Ausgangskondensator glätten ihn in einen stabilen DC-Ausgang, und die Rückführungswiderstände helfen dem Regler, seinen Einschaltdauer zu regulieren, um die erforderliche Spannung aufrechtzuerhalten. Da er integrierte MOSFETs, hohe Effizienz, geringe EMV-Leistung, Unterstützung von Thermal Pads und einfache externe Schaltungen kombiniert, wird der LMR33630 häufig in kompakten und zuverlässigen Netzteil-Designs eingesetzt.

MP1584EN (Monolithic Power Systems)

Der MP1584EN kann bis zu 3 A Ausgangsstrom aus einem breiten Eingangsbereich von 4,5 V bis 28 V bereitstellen. In der Pinbelegung empfängt VIN die Eingangsspannung, SW verbindet sich mit der externen Induktivität, FB misst die Ausgangsspannung, EN steuert den Ein/Aus-Betrieb, BST unterstützt das Ansteuern des Hochseitenschalters, FREQ passt die Schaltfrequenz an, COMP stabilisiert die Regelung und GND ist der Bezugspunkt für die Masse. In der Anwendungsschaltung filtern die Eingangskondensatoren die Versorgung, der IC schaltet den Strom über den SW-Pin, die 4,7µH-Induktivität und die Ausgangskondensatoren glätten das gepulste Signal in einen DC-Ausgang, und die Rückführungswiderstände plus der veränderbare Widerstand passen die Ausgangsspannung an und regeln sie.

MP2307DN (Monolithic Power Systems)

Der MP2307DN ist ein weit verbreiteter synchroner Buck-Regler-IC, bekannt für seine niedrigen Kosten, hohe Effizienz und die Fähigkeit, bis zu 3 A Ausgangsstrom aus einem breiten Eingangsbereich von 4,75 V bis 23 V bereitzustellen. Er ist häufig in DC-DC-Wandler-Modulen, eingebetteten Systemen, Arduino-Projekten, industriellen Steuerungsplatinen und Unterhaltungselektronik zu finden. Bezugnehmend auf das Schema empfängt VIN die Eingangsspannung, SW verbindet sich mit der externen Induktivität (L1) zur Energieumwandlung, FB überwacht die Ausgangsspannung durch das Spannungsteiler-Netzwerk (R1 und R3), COMP wird zur Regelkreiskompensation und Stabilität verwendet, EN aktiviert oder deaktiviert den Regler, SS steuert die Softstart-Funktion, um den Einschaltstrom während des Starts zu reduzieren, BS steuert den internen Hochseitigen MOSFET, und GND liefert den Bezugspunkt für die Masse.

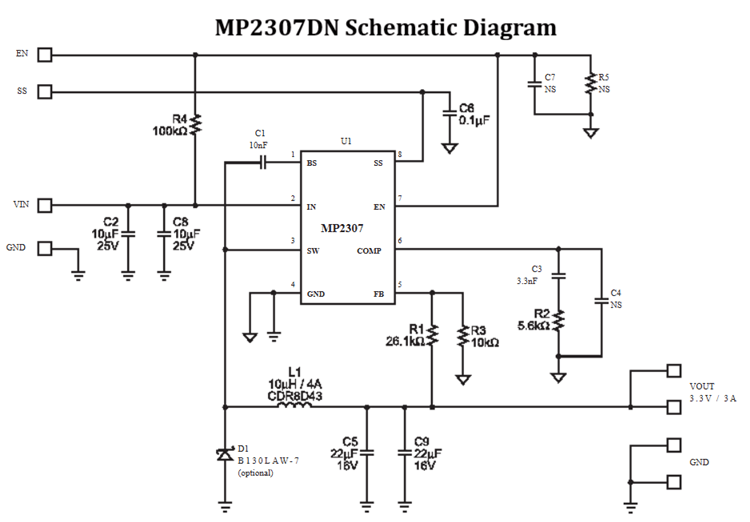

Während des Betriebs schaltet der IC die internen MOSFETs, überträgt Energie durch die Induktivität und die Ausgangskondensatoren (C5 und C9), um einen stabilen 3,3 V/3 A-Ausgang zu erzeugen. Der Rückführungskreis überwacht kontinuierlich die Ausgangsspannung und passt den Schaltungseinschaltzyklus nach Bedarf an, um die Regelung aufrechtzuerhalten.

MPM3610 (Monolithic Power Systems)

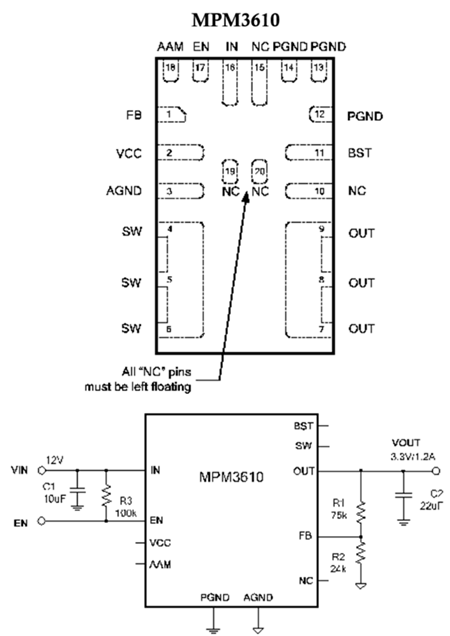

Der MPM3610 ist ein hochintegriertes Leistungmodul von Monolithic Power Systems, das einen synchronen Buck-Regler, Leistungsmosfets, Induktivität und Steuerungsschaltungen in einem kompakten Paket kombiniert. Er arbeitet bei einem breiten Eingangsbereich und kann bis zu 1,2 A Ausgangsstrom mit sehr wenigen externen Komponenten liefern. Bezugnehmend auf die Pinbelegung empfängt IN die Eingangsspannung, OUT bietet den geregelten Ausgang, FB überwacht die Ausgangsspannung durch das Spannungsteiler-Netzwerk, EN steuert den Start und das Ausschalten, BST unterstützt den internen Hochseitenschalter-Treiber, SW ist der interne Schaltknoten, VCC versorgt die interne Steuerungsschaltung, während PGND und AGND separate Leistungs- und Analogmasse für eine verbesserte Störungsleistung bereitstellen. In der Anwendungsschaltung wird eine 12V-Eingangsspannung in einen stabilen 3,3V-Ausgang bei 1,2A umgewandelt, wobei die Rückführungswiderstände (R1 und R2) die Ausgangsspannung einstellen und der Ausgangskondensator (C2) die Ripple reduziert.

LTC3639 (Analog Devices)

Der LTC3639 ist ein einzigartiger hochspannungs-synchroner Buck-Regler von Analog Devices. Er ist für Anwendungen konzipiert, die eine direkte Umwandlung von hohen Gleichstromspannungen erfordern. Sein bemerkenswertestes Merkmal ist sein außergewöhnlich breiter Eingangsbereich von 5 V bis 150 V, der es ihm ermöglicht, direkt von industriellen Stromversorgungen, Telekommunikationssystemen, Automobilelektronik und Hochspannungs-Steuerkreisen ohne zusätzliche Vorregulation zu arbeiten.

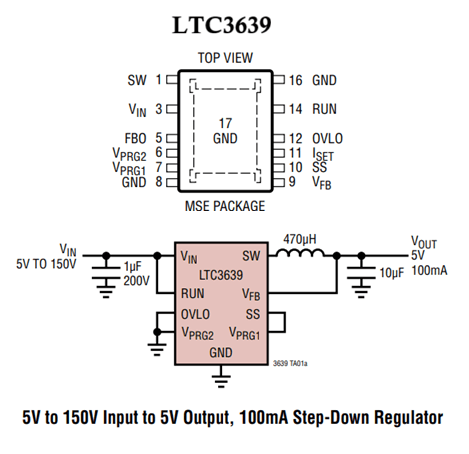

Bezugnehmend auf die Pinbelegung empfängt VIN die Eingangsspannung, SW verbindet sich mit der externen Induktivität, VFB überwacht die Ausgangsspannung, RUN aktiviert oder deaktiviert den Regler, SS steuert das Softstart-Verhalten, ISET setzt die Spitzenspannungsbegrenzung, OVLO bietet einen Überlast-Schutz, und VPRG1/VPRG2 werden zur Konfiguration des Betriebsmodus verwendet.

Im Schaltkreis wandelt der LTC3639 eine Eingangsspannung von 5V bis 150V in einen geregelten Ausgang von 5V bei 100mA um. Die Schaltaktion am SW-Pin überträgt Energie durch die 470µH-Induktivität, während der Ausgangskondensator die Spannung glättet und der VFB-Pin kontinuierlich den Ausgang überwacht, um die Regelung aufrechtzuerhalten. Da er extrem hohe Eingangsspannungen handhaben kann und relativ wenige externe Komponenten benötigt, ist der LTC3639 eine beliebte Wahl für industrielle Anwendungen, Instrumentierung, intelligente Zähler und Hochspannungs-Stromwandlungsanwendungen.

LT8609S (Analog Devices)

Der LT8609S wird aufgrund seiner hohen Effizienz, des niedrigen EMI-Betriebs und des breiten Eingangsspannungsbereichs von 3V bis 42V häufig in der Automobil-, Industrie-, Telekommunikations- und eingebetteten Stromversorgung eingesetzt. Er kann bis zu 2A Ausgangsstrom liefern und bei Schaltfrequenzen von bis zu 2MHz arbeiten, was es Designern ermöglicht, kleinere Induktivitäten und Kondensatoren für kompakte Stromversorgungen zu verwenden. Bezugnehmend auf die Pinbelegung empfängt VIN (Pins 9 und 10) die Eingangsspannung, SW (Pins 5 und 6) verbindet sich mit der externen Induktivität, FB (Pin 13) überwacht die Ausgangsspannung durch ein Feedback-Netzwerk, EN/UV (Pin 11) steuert die Aktivierungs- und Unterspannungsabsperrfunktionen, PG (Pin 12) liefert ein Power-Good-Signal, RT (Pin 1) legt die Schaltfrequenz fest, TR/SS (Pin 15) steuert das Soft-Start-Verhalten, und SYNC (Pin 16) ermöglicht die Synchronisation mit einer externen Uhr.

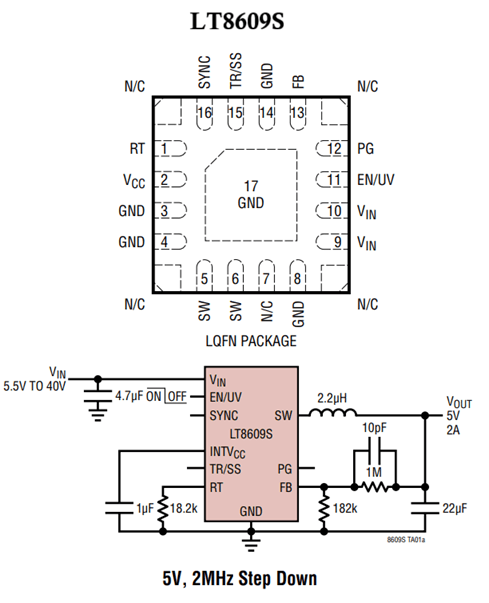

Im Schaltkreis wandelt der LT8609S eine Eingangsspannung von 5,5V bis 40V in einen geregelten Ausgang von 5V und 2A um, wobei die Induktivität und die Ausgangskondensatoren die Schaltwelle in eine stabile Gleichspannung filtern, während der Feedback-Teiler kontinuierlich den Tastverhältnis anpasst, um die Regelung aufrechtzuerhalten. Dank seiner Silent Switcher®-Architektur, hervorragenden Effizienz, kompakten Bauweise und niedrigen elektromagnetischen Störungen ist der LT8609S eine beliebte Wahl für geräuschempfindliche und platzkritische Leistungsanwendungen.

RT8250 (Richtek)

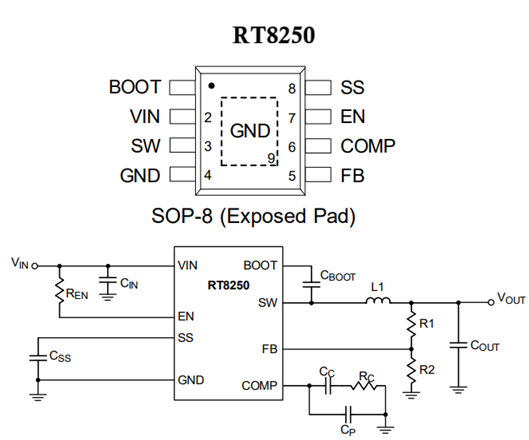

Der RT8250 ist für eine effiziente Step-Down-Stromwandlung in Unterhaltungselektronik, Netzwerkequipment, industrielle Steuerungen und eingebettete Systeme ausgelegt. Er unterstützt einen breiten Eingangsspannungsbereich und kann bis zu 3A Ausgangsstrom liefern, was ihn geeignet für die Versorgung von Prozessoren, Kommunikationsmodulen und digitalen Schaltungen macht. Bezugnehmend auf die Pinbelegung empfängt VIN (Pin 2) die Eingangsspannung, SW (Pin 3) verbindet sich mit der externen Induktivität (L1) für die Energieübertragung, FB (Pin 5) überwacht die Ausgangsspannung durch den Widerstandsteiler (R1 und R2), COMP (Pin 6) wird für die Schleifenkompensation und Stabilitätskontrolle verwendet, EN (Pin 7) aktiviert oder deaktiviert den Regler, SS (Pin 8) steuert den Soft-Start-Betrieb, um den Anlaufstromstoß zu reduzieren, BOOT (Pin 1) steuert den internen Hochseite-MOSFET, und GND (Pin 4) stellt den Erdungsreferenzwert bereit.

Im Schaltkreis wandelt der RT8250 die Eingangsspannung in einen geregelten Ausgang um, indem er den Strom durch das Netzwerk von Induktivität und Ausgangskondensator schaltet, während der Feedbackkreis kontinuierlich das Schalt-Tastverhältnis anpasst, um eine stabile Ausgangsspannung aufrechtzuerhalten. Seine integrierten MOSFETs, hohe Effizienz, Soft-Start-Fähigkeit und niedrige Anzahl an externen Komponenten machen den RT8250 zu einer weit verbreiteten Lösung für kompakte und zuverlässige DC-DC-Netzteildesigns.

LMR16030 (Texas Instruments)

Der LMR16030 ist ein beliebter nicht-synchroner Buck-Regler von Texas Instruments. Gut für industrielle Anwendungen, Automotive, Verbraucher- und verteilte Stromversorgungen, die eine hohe Eingangsspannungsfähigkeit erfordern. Er unterstützt einen Eingangsspannungsbereich von bis zu 60V und kann bis zu 3A Ausgangsstrom liefern, was ihn geeignet für 24V- und 48V-Stromsysteme, industrielle Steuerungen, Sensoren und Kommunikationsgeräte macht. Bezugnehmend auf die Pinbelegung empfängt VIN (Pin 2) die Eingangsspannung, SW (Pin 8) verbindet sich mit der externen Induktivität und dem Schaltknoten, FB (Pin 5) überwacht die Ausgangsspannung durch den Feedback-Widerstandsteiler, EN (Pin 3) steuert den Start- und Abschaltvorgang, RT/SYNC (Pin 4) legt die Schaltfrequenz fest oder ermöglicht die Synchronisation mit einer externen Uhr, SS/PGOOD (Pin 6) bietet Soft-Start- oder Power-Good-Funktionalität, abhängig von der Geräteversion, BOOT (Pin 1) steuert den internen Hochseite-MOSFET, und GND (Pin 7) dient als Erdungsreferenz.

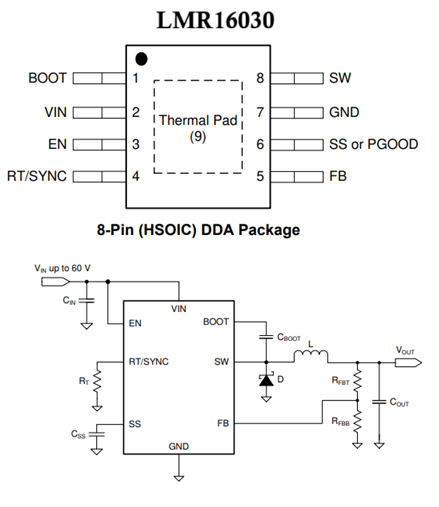

Im Schaltkreis wird die Eingangsspannung durch den Eingangskondensator gefiltert, durch den SW-Pin geschaltet und durch die externe Induktivität und den Ausgangskondensator übertragen, um eine stabile Gleichspannung zu erzeugen, während das Feedback-Netzwerk kontinuierlich das Tastverhältnis anpasst, um die Regelung aufrechtzuerhalten. Seine Fähigkeit, direkt von Hochspannungseingängen zu arbeiten, kombiniert mit hoher Effizienz, robusten Schutzfunktionen und einer geringen Anzahl an externen Komponenten, hat den LMR16030 zu einem weit verbreiteten Buck-Regler in industriellen und Hochspannungs-Stromwandlungsdesigns gemacht.

Wie man den richtigen Buck-Regler-IC auswählt

• Bestimmen Sie den Eingangsbereich der Spannung - Wählen Sie einen Abwärtsregler, der die höchsten und niedrigsten erwarteten Eingangs spannungen in Ihrer Anwendung unterstützt.

• Berechnen Sie die erforderliche Ausgangsspannung - Stellen Sie sicher, dass der Regler die genaue Ausgangsspannung liefern kann, die von der Last benötigt wird, entweder fest oder einstellbar.

• Überprüfen Sie die Anforderungen an den Ausgangsstrom - Wählen Sie einen IC mit einer Strombewertung, die höher ist als der maximale Laststrom, um einen ausreichenden Entwurfs spielraum zu gewährleisten.

• Berücksichtigen Sie die Effizienzeinstellungen - Regler mit höherer Effizienz reduzieren den Leistungsverlust, die Wärmeentwicklung und den Energieverbrauch.

• Bewerten Sie die Schaltfrequenz - Höhere Schaltfrequenzen ermöglichen kleinere Induktivitäten und Kondensatoren, können jedoch die Schaltverluste erhöhen.

• Überprüfen Sie die thermischen Eigenschaften - Prüfen Sie die Verlustleistung, den thermischen Widerstand und die Kühlanforderungen, insbesondere für Anwendungen mit hohem Strom.

• Überprüfen Sie die Schutzfunktionen - Achten Sie auf Überstrom-, Überspannungs-, thermische Abschaltung-, Kurzschluss- und Unterspannungs-Schutz.

• Berücksichtigen Sie die Gehäusegröße und den PCB-Platz - Wählen Sie ein Gehäuse aus, das in den verfügbaren Platz auf der Platine und die thermischen Entwurfsanforderungen passt.

• Überprüfen Sie die Anforderungen an externe Komponenten - Einige Regler benötigen nur einige wenige Kondensatoren, während andere zusätzliche Kompensations netze und Filterkomponenten benötigen.

• Bewerten Sie die EMI- und Geräuschleistung - Niedrig-EMI-Regler sind für Kommunikations-, Automobil-, RF- und geräuschempfindliche Anwendungen bevorzugt.

• Passen Sie den IC an die Anwendung an - Niedrigleistungs-IoT-Geräte, Industrieanlagen, Automobilsysteme und Hochspannungs-Stromversorgungen haben oft unterschiedliche Anforderungen an Regler.

• Berücksichtigen Sie die zukünftige Skalierbarkeit - Wählen Sie einen Regler, der mögliche zukünftige Erhöhungen der Leistungs- oder Leistungsanforderungen berücksichtigen kann.

•Studieren Sie das Datenblatt und das Referenzdesign - Überprüfen Sie die Spezifikationen, empfohlenen Layouts, Anwendungsschaltungen und Entwurfsrichtlinien vor der endgültigen Auswahl.

Fazit

Wie in den Beispielen gezeigt, hat jeder Abwärtsregler-IC unterschiedliche Stärken, wie z. B. hohe Stromfähigkeit, breiten Eingangs spannungsbereich, geringe EMI-Leistung, kompakte Bauweise oder Hochspannungsbetrieb. Die beste Wahl hängt von der Eingangs spannung, der Ausgangsspannung, dem Laststrom, dem Effizienzziel, den thermischen Grenzen, dem Platz auf der Platine, den Geräuschanforderungen und den schutzfunktionen ab, die von der Anwendung benötigt werden. Durch das Verständnis, wie diese ICs funktionieren, und durch sorgfältigen Vergleich ihrer Spezifikationen können Designer einen Abwärtsregler auswählen, der sichere, stabile und effiziente Energie für ihren Schaltkreis liefert.

Häufig gestellte Fragen [FAQ]

1. Warum werden Abwärtsregler in modernen elektronischen Geräten allgemein bevorzugt gegenüber linearen Reglern?

Abwärtsregler werden bevorzugt, weil sie eine wesentlich höhere Effizienz erreichen, indem sie überschüssige Spannung in nutzbare Energie umwandeln, anstatt sie als Wärme abzuleiten. Dies reduziert den Leistungsverlust, senkt die Betriebstemperaturen und verlängert die Batterielebensdauer in tragbaren Geräten.

2. Wie beeinflusst die Induktivität die Leistung eines Abwärtsreglerschaltkreises?

Die Induktivität speichert Energie, wenn der Schalter eingeschaltet ist, und gibt sie ab, wenn der Schalter ausgeschaltet ist. Dadurch wird der Stromfluss geglättet, die Welligkeit reduziert und eine stabile Ausgangsspannung aufrechterhalten, während die Gesamteffizienz verbessert wird.

3. Warum profitieren Anwendungen mit niedriger Ausgangsspannung und hohem Strom mehr von synchronen Abwärtsreglern?

In diesen Anwendungen werden Diodenverluste signifikant. Der Austausch der Diode durch ein MOSFET mit niedrigem Widerstand reduziert den Leistungsverlust erheblich, was zu höherer Effizienz, weniger Wärmeentwicklung und besserer Energieübertragung führt.

4. Welche Probleme können auftreten, wenn ein Abwärtsregler-IC mit unzureichender Ausgangsstromfähigkeit ausgewählt wird?

Der Regler kann überhitzen, in den Strombegrenzungsschutz eintreten, Spannungsabfälle erfahren, instabil werden oder während der Spitzenlastbedingungen nicht die erforderliche Leistung liefern.

5. Wie beeinflusst die Schaltfrequenz die Größe der externen Komponenten in einem Abwärtswandler?

Höhere Schaltfrequenzen ermöglichen die Verwendung kleinerer Induktivitäten und Kondensatoren, wodurch die Schaltungsgröße reduziert wird. Zu hohe Frequenzen können jedoch die Schaltverluste erhöhen und die Effizienz verringern.

6. Warum ist die Soft-Start-Funktion in vielen Designs von Abwärtsreglern wichtig?

Soft-Start erhöht allmählich die Ausgangsspannung während des Starts, verringert den Einschaltstrom, verhindert Spannungsspitzen, minimiert Stress auf die Komponenten und verbessert die Systemzuverlässigkeit.

7. Welche Vorteile bieten integrierte Leistungsmodule wie der MPM3610 im Vergleich zu herkömmlichen Abwärtsregler-ICs?

Integrierte Module kombinieren den Regler, MOSFETs und Induktivitäten in einem Paket, reduzieren die Anzahl der Komponenten, vereinfachen das PCB-Layout, verkürzen die Entwicklungszeit und verbessern die Zuverlässigkeit.

8. Wann wäre ein Hochvolt-Buck-Regler wie der LTC3639 eine bessere Wahl als Standardregler?

Er ist eine bessere Wahl, wenn das System direkt aus Hochvoltquellen wie Industrie-Betriebsschnittstellen, Telekommunikationsgeräten, Smart Metern oder 48V bis 150V DC-Systemen ohne zusätzliche Vorregulierungsstufen betrieben werden muss.

9. Wie verbessern Power-Good (PG oder PGOOD)-Signale den Betrieb des Systems?

Ein Power-Good-Signal zeigt an, dass die Ausgangsspannung den richtigen Betriebsbereich erreicht hat. Dies ermöglicht es Prozessoren, Controllern und anderen Schaltungen, erst zu starten, wenn die Stromversorgung stabil ist.

10. Neben Spannungs- und Stromwerten, was ist einer der meistübersehenen Faktoren bei der Auswahl eines Buck-Regler-ICs?

Die thermische Leistung wird oft übersehen. Ein Regler kann die Spannungs- und Stromanforderungen erfüllen, aber dennoch ausfallen, wenn er unter realen Betriebsbedingungen nicht effektiv Wärme abführen kann. Ein entsprechendes thermisches Design ist entscheidend für die langfristige Zuverlässigkeit.
