Vakuum-Schalter (VCB) Konstruktion, Betrieb und Auswahl Tipps

Ein Vakuum-Schalter, oder VCB, ist ein Schutzgerät, das in Mittelspannungs-Stromversorgungssystemen verwendet wird. Seine Hauptaufgabe ist es, den Stromfluss sicher zu stoppen, wenn ein Fehler auftritt, wie ein Kurzschluss oder eine Überlastung. Im Gegensatz zu Öl-, Luft- oder SF₆-Schaltern unterbricht ein VCB den Lichtbogen in einer versiegelten Vakuumkammer. Dies bewirkt, dass der Lichtbogen schnell verschwindet und der Schalter seine Isolationsfähigkeit in sehr kurzer Zeit wiederherstellt. Dieser Artikel erklärt, wie ein Vakuum-Schalter aufgebaut ist, wie er funktioniert, welche Typen verfügbar sind, wie er sich von anderen Schaltern unterscheidet und vieles mehr.

Katalog

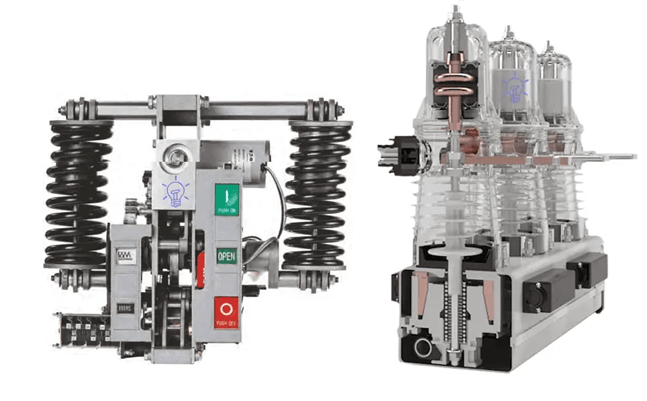

Typische Konstruktion eines Vakuum-Schalters

Ein typischer Vakuum-Schalter besteht aus zwei Hauptteilen: dem Vakuum-Unterbrecher-Bereich und dem Betriebsmechanismus-Bereich. Der Vakuum-Unterbrecher ist der Teil, in dem der Strom hergestellt oder unterbrochen wird, während der Betriebsmechanismus die mechanische Kraft bereitstellt, die benötigt wird, um die Kontakte zu öffnen und zu schließen. In dieser allgemeinen Konstruktion eines federbetriebenen VCB-Designs verwendet der Schalter einen Federbetriebsmechanismus, der mechanische Energie speichert und sie schnell während des Schaltens oder bei Fehlerunterbrechungen freisetzt.

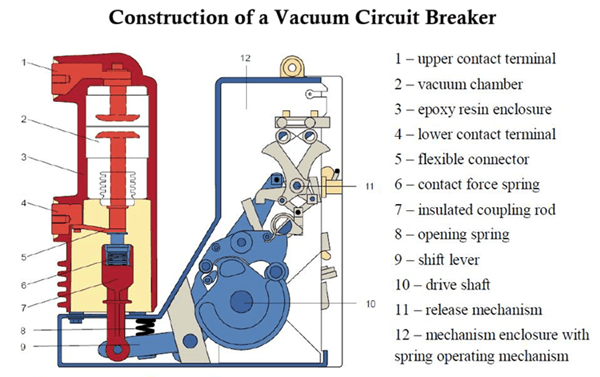

Hauptkomponenten eines typischen Vakuum-Schalters

• Obere Anschlussklemme - Dies ist der obere Verbindungspunkt des Schalters. Er verbindet den Vakuum-Schalter mit dem eingehenden oder ausgehenden elektrischen Stromkreis.

• Vakuumkammer - Die Vakuumkammer ist der Hauptunterbrechungsteil des Schalters. Sie enthält die festen und beweglichen Kontakte in einem versiegelten Vakuum. Wenn sich die Kontakte trennen, bildet sich der Lichtbogen in dieser Kammer und wird schnell gelöscht, da Vakuum eine sehr hohe Durchschlagfestigkeit hat.

• Epoxidharz-Gehäuse - Das Epoxidharz-Gehäuse bietet Isolierung und mechanische Unterstützung. Es schützt die Vakuumkammer und hilft, elektrische Leckagen oder Überschläge zwischen stromführenden Teilen und geerdeten Teilen zu verhindern.

• Untere Anschlussklemme - Dies ist der untere Verbindungspunkt des Schalters. Zusammen mit der oberen Anschlussklemme bildet sie den Strompfad durch den Vakuum-Unterbrecher.

• Flexibler Anschluss - Der flexible Anschluss leitet den Strom, während er der beweglichen Kontaktanordnung die Bewegung erlaubt. Er ist notwendig, da der Kontakt sich beim Öffnen und Schließen bewegen muss, aber die elektrische Verbindung zuverlässig bleiben muss.

• Kontaktkraftfeder - Die Kontaktkraftfeder hält den richtigen Druck zwischen den festen und beweglichen Kontakten, wenn der Schalter geschlossen ist. Ein guter Kontakt-Druck reduziert den Kontaktwiderstand, die Erwärmung und den Kontaktverschleiß.

• Isolierte Kupplungsstange - Die isolierte Kupplungsstange überträgt die mechanische Bewegung vom Betriebsmechanismus auf den beweglichen Kontakt. Sie bietet auch Isolierung zwischen dem stromführenden Vakuum-Unterbrecher-Bereich und dem mechanischen Betriebsbereich.

• Öffnungsfeder - Die Öffnungsfeder liefert die Kraft, die benötigt wird, um die Kontakte schnell zu trennen, wenn der Leistungsschalter auslöst. Ein schnelles Öffnen ist wichtig, da es hilft, den Fehlerstrom sicher zu unterbrechen.

• Schalthebel - Der Schalthebel überträgt die Bewegung zwischen der Antriebswelle und der Kupplungsstange. Er hilft, die Bewegung des Mechanismus in die Kontaktbewegung umzuwandeln.

• Antriebswelle - Die Antriebswelle ist Teil des mechanischen Betreibssystems. Sie dreht oder bewegt das Verbindungssystem, um die Kontakte des Leistungsschalters zu öffnen oder zu schließen.

• Auslösemechanismus - Der Auslösemechanismus steuert, wann die gespeicherte mechanische Energie freigegeben wird. Während eines Auslösebefehls wird der Mechanismus freigegeben, damit die Öffnungsfeder die Kontakte trennen kann.

• Gehäuse mit federbetätigtem Mechanismus - Dieses Gehäuse enthält den Federmechanismus, Verbindungen, Antriebsteile und das Auslösesystem. Es schützt die mechanischen Teile und ermöglicht es dem Leistungsschalter, während des Schaltens und bei Fehlerbedingungen zuverlässig zu arbeiten.

Arten von Vakuum-Leistungsschaltern

Vakuum-Leistungsschalter können auf unterschiedliche Weise klassifiziert werden, abhängig von ihrem Installationsort, dem Montagedesign, dem Betriebsmechanismus und der Unterbrechertechnologie. Einige Typen beschreiben die gesamte Struktur des Leistungsschalters, während andere das Design im Inneren des Vakuum-Unterbrechers beschreiben, um den Lichtbogen zu steuern.

Standardtypen

Innenraum-Vakuum-Leistungsschalter

Innenraum-Vakuum-Leistungsschalter sind in Schaltanlagen, elektrischen Räumen, Umspannwerken, Fabriken und gewerblichen Gebäuden installiert. Sie sind vor Regen, direkter Sonneneinstrahlung, Staub und Temperaturänderungen im Freien geschützt. Diese Schalter werden häufig in Mittelspannungs-Stromverteilungssystemen verwendet, da sie kompakt, zuverlässig sind und weniger Wartung benötigen als Öl- oder Luftstoßschalter.

Außen-Vakuum-Leistungsschalter

Außen-Vakuum-Leistungsschalter sind für exponierte Umgebungen wie Versorgungsumspannwerke, Verteilungsleitungen, Erneuerbare-Energien-Standorte und industrielle Freiluftschaltanlagen konzipiert. Sie sind mit witterungsbeständiger Isolierung und schützenden Gehäusen ausgestattet, um Feuchtigkeit, Staub, Hitze und mechanischen Stress standzuhalten. Sie sind geeignet, wenn der Leistungsschalter sicher arbeiten muss, ohne in einem Gebäude oder einer Innen-Schaltanlage installiert zu sein.

Fest montierte Vakuum-Leistungsschalter

Fest montierte Vakuum-Leistungsschalter sind permanent in der Schaltanlage installiert. Sie sind nicht dafür ausgelegt, während der Wartung leicht aus dem Panel herausgezogen zu werden. Dieses Design ist einfacher und oft kostengünstiger, erfordert jedoch normalerweise, dass der Stromkreis vollständig isoliert ist. Fest montierte VCBs werden häufig dort eingesetzt, wo ein häufiger Austausch des Leistungsschalters nicht notwendig ist.

Herausnehmbarer Vakuum-Leistungsschalter

Herausnehmbare Vakuum-Leistungsschalter sind auf einem beweglichen Wagen oder Transportfahrzeug montiert, was es ermöglicht, den Leistungsschalter zur Inspektion, Prüfung oder zum Austausch aus der Schaltanlage zu ziehen. Dieses Design verbessert die Sicherheit und reduziert die Wartungszeit, da der Leistungsschalter ohne Zerlegen des gesamten Panels in Service- oder Testpositionen bewegt werden kann. Herausnehmbare VCBs werden häufig in Industrieanlagen, Umspannwerken und kritischen Stromverteilungssystemen eingesetzt.

Federbetriebene Vakuum-Leistungsschalter

Federbetriebene Vakuum-Leistungsschalter verwenden aufgeladene Federn, um mechanische Energie zum Öffnen und Schließen der Kontakte zu speichern. Die Feder kann manuell oder durch einen Elektromotor aufgeladen werden. Wenn der Leistungsschalter einen Öffnungs- oder Schließbefehl erhält, wird die gespeicherte Federenergie schnell über die Betriebskoppelung freigesetzt. Dies ist einer der häufigsten Betriebsmechanismen für VCBs, da er zuverlässig, schnell und in vielen Mittelspannungsanwendungen bewährt ist.

Magnetaktuator-Vakuum-Leistungsschalter

Magnetaktuator-Vakuum-Leistungsschalter nutzen elektromagnetische Kraft und Permanentmagnete, um die Kontakte zu betätigen und zu halten. Im Vergleich zu federbetätigten Konstruktionen haben sie normalerweise weniger bewegliche Teile, was mechanischen Verschleiß und Wartungsanforderungen reduzieren kann. Sie werden häufig in Anwendungen eingesetzt, die eine hohe Schaltzuverlässigkeit, häufige Betätigung und ein kompaktes Mechanikdesign benötigen.

Fortschrittliche Vakuum-Unterbrecher-Technologien

Fortschrittliche Vakuum-Unterbrecher-Technologien konzentrieren sich darauf, wie sich der Lichtbogen im Inneren der Vakuumkammer verhält, nachdem sich die Kontakte getrennt haben. Diese werden nicht immer als allgemeine VCB-Typen klassifiziert. Sie werden genauer als Kontaktdesigns oder Lichtbogensteuerungstechnologien beschrieben, die im Inneren des Vakuum-Unterbrechers verwendet werden.

Axialer Magnetfeld-Design

Ein axialer Magnetfeld-Design, oder AMF, verwendet speziell geformte Kontakte, um ein Magnetfeld in die gleiche Richtung wie den Bogen zu erzeugen. Dies hilft, den Bogen gleichmäßig über die Kontaktfläche zu verteilen, anstatt ihn in einem kleinen Bereich zu konzentrieren. Infolgedessen wird der Kontaktverschleiß reduziert, die Stromunterbrechung wird stabiler und der Unterbrecher kann höhere Kurzschlussströme effektiver bewältigen.

Radialer Magnetfeld-Design

Ein radialer Magnetfeld-Design, oder RMF, erzeugt ein Magnetfeld, das den Bogen dazu bringt, sich um die Kontaktfläche zu drehen. Diese Bewegung verhindert, dass der Bogen an einem Ort bleibt, wodurch die lokale Erwärmung und der Kontaktschaden reduziert werden. RMF-Designs werden häufig in Mittelspannungs-Vakuumunterbrechern verwendet, bei denen eine stabile Bogenbewegung und kontrollierter Kontaktverschleiß wichtig sind.

Hybride Vakuum-Leistungsschalter

Hybride Vakuum-Leistungsschalter kombinieren Vakuumunterbrechung mit einer anderen Schalt- oder Steuertechnologie, wie z.B. Halbleitergeräten, mechanischen Schaltern oder gasisolierten Systemen. Diese Designs werden verwendet, wenn die herkömmliche VCB-Leistung nicht ausreicht, insbesondere in Anwendungen, die eine sehr schnelle Unterbrechung, DC-Fehlererkennung oder fortschrittliches Hochspannungs-Schalten erfordern. Hybride VCBs sind spezialisierter und werden normalerweise in modernen Energiesystemen, erneuerbaren Energien und fortschrittlichen Netzschutzsystemen eingesetzt.

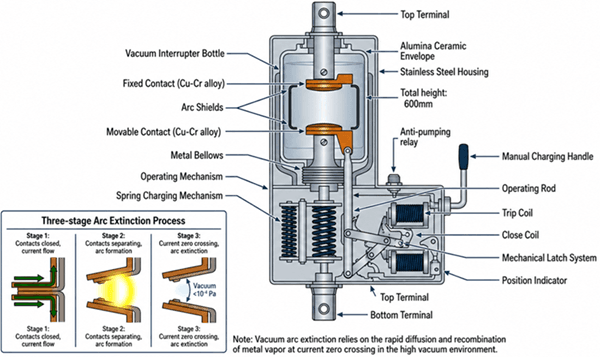

Funktionsprinzip des Vakuum-Leistungsschalters

Ein Vakuum-Leistungsschalter (VCB) funktioniert, indem er den elektrischen Strom innerhalb eines versiegelten Vakuumunterbrechers unterbricht. Unter normalen Bedingungen bleiben der feste Kontakt und der bewegliche Kontakt geschlossen, wodurch Strom durch den Schalter fließen kann. Der Vakuumunterbrecher ist der Hauptschaltteil des Schalters, während der Betriebsmechanismus die erforderliche Kraft bereitstellt, um die Kontakte zu öffnen oder zu schließen. Unten steht ein Diagramm des Vakuumunterbrechers und des Betriebsmechanismus:

Wenn ein Fehler auftritt, wie z.B. ein Kurzschluss oder Überlastung, sendet das Schutzrelais ein Auslösesignal an den Schalter. Die Auslösespule oder der Auslösemechanismus aktiviert den Betriebsmechanismus, wodurch sich der bewegliche Kontakt schnell vom festen Kontakt trennt. Während sich die Kontakte zu trennen beginnen, bildet sich ein elektrischer Bogen zwischen ihnen, weil der Strom versucht, weiterhin durch den kleinen Kontaktspalt zu fließen.

Im Inneren der Vakuumkammer gibt es sehr wenige Gaspartikel, die den Bogen unterstützen. Der Bogen wird hauptsächlich durch Metallnebel gebildet, der von den Kontaktflächen freigesetzt wird. Wenn der Wechselstrom seinen natürlichen Nulldurchgang erreicht, verliert der Bogen Energie und erlischt. Der Metallnebel kondensiert dann schnell auf dem Bogenabschirm und den Kontaktflächen, wodurch der Vakuumspalt seine Isolationsstärke sehr schnell wiederherstellt.

Nachdem der Bogen erloschen ist, kann der offene Kontaktspalt die Systemspannung withstand und verhindert, dass der Strom erneut fließt. Diese schnelle dielektrische Erholung ist einer der Hauptgründe, warum VCBs in Mittelspannungs-Stromsystemen zuverlässig sind. Im Vergleich zu Öl- oder Luftschaltern benötigt ein VCB kein Öl, keine Druckluft oder Gas zur Bogenlöschung, was hilft, Wartung zu reduzieren und die Sicherheit zu verbessern.

Hauptmerkmale und Vorteile von Vakuum-Leistungsschaltern

• Schnelle Bogenlöschung - Ein Vakuum-Leistungsschalter löscht den Bogen schnell, da die Kontakte in einer Hochvakuumkammer geöffnet werden. Dies hilft, Fehlerströme sicher und effizient zu unterbrechen.

• Hohe Durchschlagfestigkeit - Vakuum hat nach der Bogenlöschung eine starke Isolierfähigkeit. Dies ermöglicht es dem Kontaktspalt, sich schnell zu erholen und zu verhindern, dass der Bogen erneut auftritt.

• Geringer Wartungsaufwand - VCBs verwenden kein Öl, Gas oder Druckluft zur Bogenlöschung. Dies reduziert Reinigungs-, Nachfüll-, Leckageprüfungs- und regelmäßige Wartungsbedarfe.

• Lange Lebensdauer - Die Kontakte erleben weniger Verschleiß, da die Bogenzeit kurz ist. Dies hilft dem Schalter, länger in Mittelspannungsanwendungen zu halten.

• Kompakte Bauweise - Vakuumunterbrecher sind im Vergleich zu vielen traditionellen Schaltertechnologien kleiner. Dies macht VCBs geeignet für kompakte Schaltanlagen und Innenstationen.

• Umweltfreundlicher Betrieb - VCBs verwenden kein Isolieröl oder SF₆-Gas. Dies verringert das Risiko von Ölundichtigkeiten und vermeidet Bedenken hinsichtlich von Treibhausgasen im Zusammenhang mit SF₆-Geräten.

• Sicherer Betrieb - Da sich kein Öl in der Unterbrechungskammer befindet, besteht kein Risiko von Ölbränden oder Explosionen während der Bogenlöschung.

• Hohe Zuverlässigkeit - Der versiegelte Vakuumunterbrecher schützt die Kontakte vor Staub, Feuchtigkeit und äußerer Kontamination. Dies verbessert die Leistungsstabilität im Laufe der Zeit.

• Geeignet für häufiges Schalten - VCBs können wiederholte Schaltvorgänge bewältigen, was sie in Industrieanlagen, Motorsteuerungen, Kondensatorbänken und Stromverteilungssystemen nützlich macht.

• Geringe Kontaktzerstörung - Der Lichtbogen wird im Vakuumgehäuse kontrolliert, was Schäden an den Kontaktflächen verringert und hilft, die elektrische Leistung aufrechtzuerhalten.

Vakuumleistungsschalter vs andere Leistungsschalter

Vergleichspunkt	Vakuumleistungsschalter	SF₆-Leistungsschalter	Luftleistungsschalter	Öl-Leistungsschalter	Gasleistungsschalter
Lichtbogenauslöschmedium	Verwendung von Vakuum	Verwendet schwefelhexafluoridgas	Verwendet Luft	Verwendet Isolieröl	Verwendet Gas, meist SF₆ oder andere Isoliergase
Übliches Spannungsbereich	Vorwiegend Mittelspannung	Mittel- bis Hochspannung	Niedrig- bis Mittelspannung	Mittel- bis Hochspannung, meist ältere Systeme	Mittel- bis Hochspannung
Lichtbogenunterbrechungsgeschwindigkeit	Sehr schnell	Schnell und stabil	Langsame als VCB und SF₆	Langsam im Vergleich zu modernen Schaltern	Schnell, abhängig von Gasart und Design
Wartungsbedarf	Niedrig	Niedrig bis moderat	Mäßig	Hoch	Niedrig bis moderat
Umweltauswirkungen	Umweltfreundlicher, da kein Öl oder SF₆-Gas verwendet wird	SF₆ hat eine hohe globale Erwärmungswirkung, wenn es austritt	Kein spezielles Gas oder Öl, aber größer und weniger effizient	Risiko von Ölleckagen, Feuer und Kontamination	Hängt vom verwendeten Gas ab; SF₆-basierte Designs haben Umweltbedenken
Sicherheit	Hohe Sicherheit, kein Risiko eines Ölbrandes	Sicher, wenn abgedichtet, aber Gasleckagen müssen überwacht werden	Allgemein sicher, aber Lichtbogenaussetzung und Verschleiß sind höher	Geringere Sicherheit aufgrund des Risikos von Ölbränden und Explosionen	Sicher, wenn richtig abgedichtet und gewartet
Größe	Kompakt	Kompakt für Hochvolt-Anwendungen	Größer als VCB bei ähnlichen Nennleistungen	Bulky	Kompakt bis mittelgroß
Lebensdauer	Lange Lebensdauer aufgrund von geringem Kontaktverschleiß	Lange Lebensdauer	Mäßig	Kürzer im Vergleich zu modernen Schaltern	Lange Lebensdauer
Beste Verwendung	Mittelspannungsverteilung, Fabriken, Umspannwerke, Rechenzentren, erneuerbare Energiesysteme	Hochspannungsumspannwerke und Übertragungssysteme	Niederspannungstafeln, industrielle Verteilung, ältere Mittelspannungsysteme	Ältere Umspannwerke und herkömmliche Stromsysteme	Hochspannung und gasisolierte Schaltanlagen
Hauptvorteil	Schnelle Bedienung, geringer Wartungsaufwand, kompakt und umweltfreundlich	Ausgezeichnete Isolierung und Lichtbogenauslöschleistung	Einfaches Design und einfache Inspektion	Gute Isolierung und Lichtbogenkühlung in älteren Designs	Gute Isolierung und kompaktes Design
Hauptbeschränkung	Hauptsächlich auf Mittelspannungsanwendungen beschränkt	SF₆-Leckagen sind ein Umweltproblem	Größere Größe und mehr Kontaktverschleiß	Hoher Wartungsaufwand und Brandrisiko	Gasbehandlung und Abdichtungen sind erforderlich

Wie man den richtigen Vakuumleistungsschalter auswählt

Überprüfen Sie die Nennspannung

Die Nennspannung des Vakuumleistungsschalters muss mit der Systemspannung übereinstimmen. VCBs werden häufig in Mittelspannungsanlagen verwendet, wie z. B. in 3,3 kV, 6,6 kV, 11 kV, 22 kV und 33 kV-Netzen. Die Nennleistung des Schalters sollte gleich oder höher als die Systemspannung sein, damit er die normale Betriebsspannung und Schaltbelastung sicher withstanden kann.

Wählen Sie den richtigen Nennstrom

Der Nennstrom zeigt, wie viel Strom der Schalter kontinuierlich ohne Überhitzung führen kann. Häufige Nennungen umfassen 630 A, 800 A, 1250 A, 1600 A, 2000 A und 3150 A, abhängig von der Anwendung. Zum Beispiel kann ein kleiner Verteilungsfeeder eine niedrigere Stromstärke verwenden, während ein Hauptstrom- oder großer industrieller Feeder eine höhere Nennleistung benötigen könnte.

Stimmen Sie die Abschaltfähigkeit ab

Die Abschaltfähigkeit ist einer der wichtigsten Auswahlfaktoren. Sie gibt an, wie viel Fehlerstrom der VCB sicher unterbrechen kann. Die Abschaltfähigkeit des Schalters muss höher sein als der maximale Kurzschlussstrom am Installationspunkt. Häufige Nennungen sind 16 kA, 25 kA, 31,5 kA und 40 kA. Wenn die Abschaltfähigkeit zu niedrig ist, kann der Schalter während eines Fehlers ausfallen.

Berücksichtigen Sie die Installation im Innen- oder Außenbereich

Ein Indoor-VCB eignet sich für Schaltanlagenräume, Fabriken, gewerbliche Gebäude, Umspannwerke und Steuerpanele. Ein Outdoor-VCB ist besser für exponierte Standorte wie Verteilungsleitungen, Freiluft-Umspannwerke, Bergbauplätze und erneuerbare Energieanlagen. Außentypen benötigen stärkere Isolierung, wetterfeste Gehäuse und Schutz gegen Staub, Regen, Wärme und Feuchtigkeit.

Wählen Sie festen oder herausziehbaren Typ

Ein fest montierter VCB ist einfacher und in der Regel kostengünstiger. Er eignet sich dort, wo der Schutzschalter nicht häufig entfernt werden muss. Ein herausziehbarer VCB ist besser für Systeme, die einfachere Tests, Inspektionen und den Austausch erfordern. Herausziehbare Designs sind in industriellen Schaltanlagen üblich, da sie die Wartungssicherheit verbessern und Ausfallzeiten reduzieren.

Wählen Sie den Betätigungsmechanismus

Die meisten VCBs verwenden entweder einen federbetriebenen Mechanismus oder einen magnetischen Aktuatorenmechanismus. Ein federbetriebener VCB wird häufig verwendet, da er bewährt, zuverlässig und für viele Mittelspannungsanlagen geeignet ist. Ein VCB mit magnetischem Aktuator hat weniger bewegliche Teile und kann besser für häufige Schaltanwendungen geeignet sein, bei denen geringerer mechanischer Verschleiß wichtig ist.

Überprüfen Sie den Lasttyp

Der Lasttyp beeinflusst die Auswahl des Schutzschalters. Ein VCB, der für einen Transformator-Zuführer, Motor-Zuführer, Kondensatorbank, Kabel-Zuführer oder Generatorkreis verwendet wird, benötigt möglicherweise unterschiedliche Leistungsmerkmale. Zum Beispiel kann das Schalten von Motoren besondere Beachtung auf Schaltströme erfordern, während das Schalten von Kondensatorbanken einen Schutzschalter benötigt, der für hohe Anlaufströme ausgelegt ist.

Überprüfen Sie die Betriebsanforderungen

Wenn der Schutzschalter häufig betrieben wird, wählen Sie ein Modell mit hoher mechanischer und elektrischer Belastbarkeit. Häufige Schaltanwendungen umfassen die Motorsteuerung, industrielle Prozesse, das Schalten von Kondensatorbanken und erneuerbare Energiesysteme. Für den normalen Schutz von Zuführungen können Standard-Belastungswerte ausreichen.

Überprüfen Sie Isolierung und Umweltbedingungen

Die Installationsumgebung beeinflusst die Zuverlässigkeit des Schutzschalters. Berücksichtigen Sie Feuchtigkeit, Staub, Höhe, Temperatur, Verschmutzungsgrad und Vibrationen. An rauen Standorten benötigt der VCB möglicherweise eine bessere Isolierung, ein abgedichtetes Gehäuse, Antikondensationsheizungen oder speziellen Schutz gegen Korrosion und Verunreinigungen.

Bestätigen Sie den Schutz- und Steuerungsanschluss

Der VCB muss ordnungsgemäß mit dem Schutzelement, der Auslösespule, der Schließspule, den Hilfsöffnern, der Steuerungsspannung, den Verriegelungen und dem Schaltkreis der Schaltanlage arbeiten. Überprüfen Sie vor der Auswahl des Schutzschalters, ob die Steuerungsspannung AC oder DC ist und ob sie mit dem bestehenden Panelsystem übereinstimmt.

Überprüfen Sie Standards und Prüfanforderungen

Wählen Sie einen VCB, der den anerkannten Standards wie IEC oder ANSI/IEEE entspricht, je nach Projektanforderung. Dies stellt sicher, dass der Schutzschalter die Tests für Kurzschlussunterbrechung, Isolationsfestigkeit, Temperaturerhöhung, mechanische Haltbarkeit und elektrische Leistung bestanden hat.

Berücksichtigen Sie Wartung und Ersatzteile

Ein guter VCB sollte einfach zu inspizieren, testen und warten sein. Überprüfen Sie, ob Ersatzteile verfügbar sind, wie Auslösespulen, Schließspulen, Hilfschalter, Teile des Betätigungsmechanismus und Vakuumunterbrecher. Für kritische Installationen wählen Sie eine Marke oder ein Modell mit zuverlässigem technischen Support und Ersatzteilen.

Vergleichen Sie die Gesamtkosten, nicht nur den Kaufpreis

Der günstigste VCB ist nicht immer die beste Wahl. Berücksichtigen Sie die Gesamtkosten, einschließlich Installation, Wartung, Ausfallzeiten, Ersatzteile, Tests und erwartete Lebensdauer. Ein höherwertiger VCB kann anfangs teurer sein, kann jedoch wirtschaftlicher sein, wenn er die Wartung reduziert und die Zuverlässigkeit des Systems verbessert.

Passen Sie den VCB an die Anwendung an

Für die allgemeine mittelspannungsVerteilung ist ein standardmäßiger, indoor federbetriebener VCB oft ausreichend. Für Freileitungen verwenden Sie einen für den Außenbereich ausgelegten VCB. Für kritische industrielle Systeme kann ein herausziehbarer VCB besser sein. Bei häufiger Betätigung kann ein Typ mit magnetischem Aktuator nützlich sein. Der beste VCB ist derjenige, der zu Spannung, Strom, Fehlersituation, Umgebung und Wartungsbedürfnissen des Systems passt.

Häufige Probleme mit Vakuumleistungsschaltern und Fehlersuche

Problem	Mögliche Ursache	Fehlersuche Handlung
VCB schließt nicht	Schließfeder ist nicht geladen, Schließspule ist fehlerhaft, Steuerspannung ist niedrig oder mechanische Verriegelung ist aktiv	Überprüfen Sie den Ladezustand der Feder, bestätigen Sie die Steuerspannung, inspizieren Sie die Schließspule und stellen Sie sicher, dass alle Verriegelungen gelöst sind
VCB löst nicht aus	Auslösespulenfehler, Schutzrelaisproblem, unterbrochener Auslösekreis oder festsitzender Mechanismus	Testen Sie die Auslösespule, überprüfen Sie die Relausgang, inspizieren Sie die Auslöverkabelung und überprüfen Sie manuell die Bewegung des Mechanismus
Häufige unnötige Auslösungen	Falsche Relais- Einstellungen, instabile Last, Isolationsfehler oder lose Steuerleitungen	Überprüfen Sie die Einstellungen des Schutzrelais, prüfen Sie den Laststrom, inspizieren Sie den Isolationszustand und ziehen Sie die Verbindungen im Steuerkreis fest
Kontakteüberhitzung	Lose Terminals, hoher Kontaktwiderstand, schwacher Kontaktdruck oder abgenutzte Kontakte	Ziehen Sie die Anschlüsse fest, messen Sie den Kontaktwiderstand, überprüfen Sie den Druck der Kontaktfeder und ersetzen Sie abgenutzte Teile, wenn nötig
Abnormale Betriebgeräusche	Trockene Verbindung, lose mechanische Teile, abgenutzte Lager oder beschädigter Federmechanismus	Überprüfen Sie den Betriebsmechanismus, schmieren Sie genehmigte bewegliche Teile, ziehen Sie lose Teile fest und ersetzen Sie beschädigte Komponenten
Langsame Öffnungs- oder Schließvorgänge	Schwache Feder, schmutziger Mechanismus, schlechte Schmierung oder mechanische Behinderung	Überprüfen Sie den Federzustand, reinigen Sie den Mechanismus, wenden Sie empfohlene Schmierung an und entfernen Sie jegliche Behinderung
Fehler des Vakuumunterbrechers	Verlust des Vakuums, rissige Unterbrecherhülle oder interne Kontaktbeschädigung	Führen Sie einen Vakuumdichtheitsprüfung durch, inspizieren Sie den Unterbrecherkörper und ersetzen Sie den Vakuumunterbrecher, wenn er den Test nicht besteht
Hoher Kontaktwiderstand	Kontaktabnutzung, Oxidation an den Terminals, schlechte Ausrichtung oder unzureichender Kontaktdruck	Messen Sie den Kontaktwiderstand, reinigen Sie die externen Terminals, überprüfen Sie die Kontaktanordnung und inspizieren Sie die Kontaktkraftfeder
Steuerkreis reagiert nicht	Durchgebrannte Sicherung, lose Verkabelung, defekter Hilfskontakt oder falsche Steuerungsspannung	Überprüfen Sie die Sicherungen, inspizieren Sie die Verkabelung, testen Sie die Hilfskontakte und bestätigen Sie die korrekte AC- oder DC-Steuerspannung
Motor lädt die Feder nicht auf	Motorfehler, Fehler des Grenzschalters, Problem mit der Steuerquelle oder Getriebeproblem	Überprüfen Sie die Motorversorgungsspannung, testen Sie den Motor, inspizieren Sie die Grenzschalter und untersuchen Sie das Federladegetriebe
Schutzschalter kann nicht ein- oder ausgefahren werden	Fehljustierter Ausziehmechanismus, eingerastet, verschmutzte Führungsschienen oder mechanische Schäden	Überprüfen Sie die Position des Schutzschalters, lösen Sie die Verriegelungen korrekt, reinigen Sie die Führungsschienen und inspizieren Sie den Ausziehmechanismus
Positionsanzeige ist inkorrekt	Fehlerhafte Anzeigeverbindung, defekter Hilfsschalter oder falsch ausgerichteter Mechanismus	Überprüfen Sie die Anzeigeverbindung, testen Sie die Hilfsschalter und passen Sie den Mechanismus bei Bedarf an
Übermäßige Kontaktabnutzung	Häufiges Schalten, hohe Kurzschlussströme, schlechte Kontaktanordnung oder falsche Anwendung	Überprüfen Sie den Betriebszähler, inspizieren Sie den Kontaktzustand, verifizieren Sie die Fehlerhistorie und bestätigen Sie, dass die Nennleistung des VCB zur Anwendung passt
Isolationswiderstand ist niedrig	Feuchtigkeit, Staub, Kontamination, beschädigte Isolierung oder alternde Epoxyteile	Reinigen Sie die Isolationsoberfläche, trocknen Sie die Ausrüstung, führen Sie eine Isolationstestung durch und ersetzen Sie beschädigte Isolierungsteile
Lichtbogenrückschlag oder Schaltüberspannung	Ungeeignete Anwendung, Stromabschaltung, Motorumschaltung, Transformatorumschaltung oder fehlender Überspannungsschutz	Überprüfen Sie den Anwendungstyp, überprüfen Sie das Schutzdesign und verwenden Sie Überspannungsableiter oder RC-Dämpfer, wo erforderlich
Auslösespule brennt durch	Kontinuierliches Auslösesignal, falsche Spulenspannung, klemmen Relaiskontakt oder Fehler im Steuerkreis	Überprüfen Sie die Spulenspannung, prüfen Sie die Relaiskontakte, inspizieren Sie den Auslösekreis und ersetzen Sie die beschädigte Spule
Schließspule brennt durch	Prolongiertes Schließsignal, falsche Spannungsnennwerte, Fehler im Antipumping-Relais oder klemender Schließbefehl	Überprüfen Sie den Schließkreis, testen Sie das Antipumping-Relais, bestätigen Sie die Nennspannung der Spule und ersetzen Sie die Schließspule
Hilfskontakte fallen aus	Verschleiß, Schmutz, schlechte Einstellung oder mechanische Fehljustierung	Reinigen oder ersetzen Sie Hilfskontakte, überprüfen Sie die Durchgängigkeit und justieren Sie die Position des Hilfsschalters
Schutzschalter löst sofort nach dem Schließen aus	Tatsächlicher nachgelagerter Fehler, Problem mit den Relais-Einstellungen, Kurzschluss oder mechanisches Verriegelungsproblem	Überprüfen Sie die Zuleitung auf Fehler, überprüfen Sie die Relais-Einstellungen, inspizieren Sie das Verriegelungssystem und testen Sie den Schutzschalter ohne Last, wenn es sicher ist
Ungleichmäßiger Betrieb zwischen den Phasen	Fehljustierung der Verbindung, abgenutzte mechanische Teile oder schlechte Kontaktbewegungseinstellung	Messen Sie die Kontaktbewegung und -timing, inspizieren Sie die Phasenkopplungen und passen Sie den Betriebsmechanismus an oder reparieren Sie ihn

Häufig gestellte Fragen

1. Warum werden Vakuum-Schaltgeräte häufig in Mittelspannungsanlagen eingesetzt?

Vakuumschalter werden häufig in Mitt Spannungssystemen eingesetzt, da sie Fehlerströme schnell unterbrechen, weniger Wartung benötigen und ein kompaktes Design aufweisen. Sie verwenden kein Öl oder SF₆-Gas, sodass sie sicherer und umweltfreundlicher sind als einige ältere Schaltertypen.

2. Was macht den Vakuumunterbrecher zum wichtigsten Teil eines VCB?

Der Vakuumunterbrecher ist der Hauptteil, in dem die Stromunterbrechung erfolgt. Er enthält die festen und beweglichen Kontakte in einer versiegelten Vakuumkammer. Wenn sich die Kontakte trennen, entsteht der Lichtbogen in dieser Kammer und wird schnell erloschen, da Vakuum eine starke Isolierfähigkeit besitzt.

3. Warum stellt ein VCB seine Isolationsstärke so schnell nach der Unterbrechung wieder her?

Ein VCB stellt sich schnell wieder her, weil der Lichtbogen im Vakuum hauptsächlich aus Metallnebel und nicht aus Luft oder Gas besteht. Wenn der Strom null erreicht, kondensiert der Nebel schnell auf den Kontakt- und Lichtbogenschutzoberflächen. Dies ermöglicht es der Kontaktspalte, ihre dielektrische Festigkeit in kurzer Zeit zurückzugewinnen.

4. Was passiert, wenn die Schaltleistung eines VCB zu niedrig ist?

Wenn die Schaltleistung zu niedrig ist, kann der Schalter möglicherweise einen Kurzschluss nicht sicher unterbrechen. Dies kann den Schalter, die Schaltanlage, Kabel oder angeschlossene Geräte beschädigen. Zur Sicherheit muss die Schaltleistung des VCB höher sein als der maximale Fehlerstrom am Installationspunkt.

5. Warum ist der Kontaktdruck in einem Vakuumschalter wichtig?

Der Kontaktdruck hält die festen und beweglichen Kontakte fest verbunden, wenn der Schalter geschlossen ist. Guter Druck reduziert den Kontaktwiderstand, Überhitzung und Kontaktverschleiß. Wenn der Druck schwach ist, können die Kontakte überhitzen und eine schlechte elektrische Leistung verursachen.

6. Wann sollte ein herausziehbarer VCB anstelle eines fest montierten VCB gewählt werden?

Ein herausziehbarer VCB ist besser, wenn eine einfachere Inspektion, Prüfung und Austausch erforderlich sind. Er wird häufig in industriellen Anlagen und kritischen Stromsystemen eingesetzt, da er die Ausfallzeiten reduziert und die Sicherheit bei Wartungsarbeiten verbessert. Ein fest montierter Typ ist besser für einfachere Systeme geeignet, bei denen eine Demontage nicht häufig erforderlich ist.

7. Warum gelten VCBs als sicherer als Ölschalter?

VCBs sind sicherer, da sie kein Öl zur Lichtbogenextinktion verwenden. Ölschalter können Brand-, Leckage- und Explosionsrisiken bei Fehlern aufweisen. Ein Vakuumschalter unterbricht den Lichtbogen in einer versiegelten Vakuumkammer, was den Betrieb sauberer und sicherer macht.

8. Was sind die Anzeichen dafür, dass ein VCB möglicherweise eine Inspektion oder Wartung benötigt?

Zu den häufigsten Warnsignalen gehören das Versagen beim Schließen, das Versagen beim Auslösen, abnormaler Geräusch, langsame Betätigung, überhitzte Kontakte, falsche Positionsanzeige und häufige Fehlalarme. Diese Probleme können von Fehlern im Steuerkreis, schwachen Federn, abgenutzten Kontakten, losem Verkabelung oder Mechanismusproblemen stammen.
