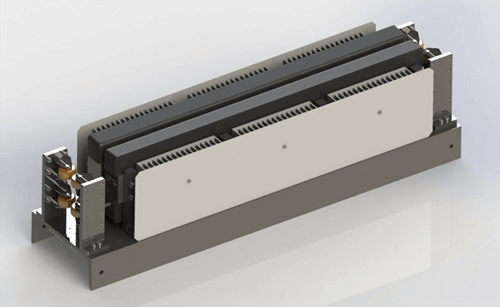

Verständnis des Designs und des Betriebs linearer Induktionsmotoren

Lineare Induktionsmotoren (LIMS) verwandeln, wie wir über Bewegungsverdrehergie in eine glatte, direkte lineare Bewegung mit außergewöhnlicher Präzision und Kontrolle denken.Im Gegensatz zu herkömmlichen Rotationsmotoren liefern Lims Schub ohne Zahnräder, Riemen oder Wellen, was sie zu einer leistungsstarken Wahl für fortschrittliche Automatisierung, Transport- und Industriesysteme macht.In diesem Leitfaden werden Sie aufdecken, wie lineare Induktionsmotoren gestaltet sind, wie sie arbeiten und vieles mehr.

Katalog

Design des linearen Induktionsmotors

Lineare Induktionsmotoren (LIMS) sind zwar visuell von herkömmlichen Rotationsmodellen unterscheidet, sind jedoch auf demselben dreiphasigen Polyphase-elektrischen Konzept aufgebaut.Die Hauptdesignidee besteht darin, den Stator eines herkömmlichen Motors in einen flachen „primären“ Abschnitt umzuwandeln, während der Rotor zum „sekundären“ Teil wird.Diese Konfiguration wandelt Rotationsenergie in eine lineare Bewegung um.Beim doppelseitigen linearen Induktionsmotor-Design (DLIM) sind sowohl die primären als auch die sekundären Komponenten parallel zueinander angeordnet.Diese Anordnung ermöglicht es, den Magnetfluss besser auf beiden Seiten zu nutzen, wodurch die Stromübertragung, eine betriebliche Glättung und die Gesamtleistungseffizienz verbessert werden.

Architektonische Verbesserungen

Die Umwandlung eines Standardzylindrischen Motors in eine lineare Konfiguration erfordert genaues Verständnis der elektromagnetischen Prinzipien.Durch Abbau der Stator- und Rotorstrukturen können Sie zwischen den beiden interagierenden Komponenten die Oberflächenausrichtung und die Magnetfeldgleichmäßigkeit maximieren.Diese Modifikationen verbessern die elektromagnetische Kopplung, minimieren Flussleckage und stärken die in DLIM -Systemen beobachtete Energieübertragungseffizienz.

In einer linearen Einrichtung werden Reibung und Oberflächenkontakt zu entscheidenden Konstruktionsfaktoren.Da eine lineare Bewegung eine direkte Wechselwirkung zwischen flachen Oberflächen beinhaltet, müssen die Ingenieure Materialien und Oberflächenbeschichtungen sorgfältig auswählen, um die mechanische Reibung und den thermischen Verlust zu minimieren.Übermäßige Reibung kann zu einer unerwünschten Wärmeerzeugung führen, die die Leistungsstabilität und die Lebensdauer beeinträchtigt.Um diesem entgegenzuwirken, werden umfangreiche Forschungs- und empirische Tests durchgeführt, um die besten Kombinationen von leitfähigen Materialien, Schmiermitteln und Beschichtungen zu ermitteln.Diese Verfeinerungen, die durch Fortschritte in der Materialwissenschaft unterstützt werden, sorgen dafür, dass der lineare Motor eine langfristige Zuverlässigkeit, eine verbesserte Verschleißfestigkeit und eine konsistente Energieumwandlung erreicht.

Techniken zur Leistungsoptimierung

Die Verbesserung der Magnetflusseffizienz ist ein zentrales Ziel bei der DLIM -Optimierung.Durch die Ausrichtung der primären und sekundären Elemente parallel werden die Ingenieure einen gleichmäßigen Magnetfeldpfad erzeugen, der einen effizienten Flussfluss fördert und Energieabfälle reduziert.Dieser optimierte Pfad steigert direkt die Antriebskraft und macht Bewegung glatter und mächtiger.

Darüber hinaus ist eine präzise Magnetfeldkontrolle für den Hochleistungsbetrieb von wesentlicher Bedeutung.Moderne DLIMs integrieren häufig ausgefeilte Steuerungssysteme, die die Spannungs- und Frequenzparameter in Echtzeit einstellen können.Intelligente Sensoren und digitale Controller überwachen kontinuierlich die elektrischen Eingänge des Motors und dynamisch korrekte Ungleichgewichte, um eine konsistente Leistung über unterschiedliche Lasten hinweg zu gewährleisten.Diese adaptiven Systeme ermöglichen es dem Motor, schnell auf externe Veränderungen zu reagieren, wie z. B. Geschwindigkeitsschwankungen oder mechanischer Widerstand, wodurch das Energiemanagement, die Stabilität und die Reaktionsfähigkeit letztendlich verbessert werden.

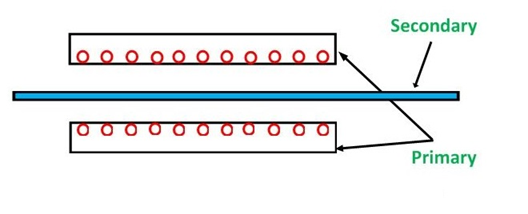

Mechanismus hinter linearer Induktionsmotor

Das Funktionieren eines linearen Induktionsmotors basiert auf einer dreiphasigen Wechselstromversorgung (AC), die die primäre Wicklung ansetzt.Bei der Energieversorgung erzeugt der primäre Abschnitt einen abwechselnden magnetischen Fluss, der entlang der Länge des Motors wandert.Dies ähnelt dem rotierenden Magnetfeld in herkömmlichen Induktionsmotoren, aber anstatt sich zu drehen, bewegt sich das Feld in einer geraden Linie, um eine lineare Bewegung zu erzeugen.

Da dieses reisende Magnetfeld mit der leitenden Sekundärplatte interagiert, induziert es Eddy -Ströme gemäß Faradays Gesetz der elektromagnetischen Induktion.Die Wechselwirkung zwischen diesen Strömen und dem Magnetfeld erzeugt eine treibende lineare Kraft, die die sekundäre Komponente vorantreibt.Dies ist das Kernprinzip der LIM-Betriebs-Energie wird von der elektrischen Eingabe in direkte lineare mechanische Ausgabe umgewandelt.

Die Bewegung des Magnetfeldes kann mathematisch ausgedrückt werden als:

Vs = 2tfs m/s

Wenn VS die synchrone Geschwindigkeit darstellt, bezeichnet T die Pole -Steigung, f die Versorgungsfrequenz und S den Schlupf.Diese Gleichung zeigt, wie die elektrische Frequenz und der Polabstand die lineare Geschwindigkeit des Motors bestimmen.Das Konzept des Schlupfes, definiert als der Unterschied zwischen synchroner Geschwindigkeit und tatsächlicher Sekundärbewegung, spielt eine Schlüsselrolle bei der Bestimmung der motorischen Leistung und Effizienz.

Dynamik und charakteristische Variablen in der linearen Bewegung

Das dynamische Verhalten eines linearen Induktionsmotors (LIM) hängt von der Beziehung zwischen der Magnetfeldgeschwindigkeit und der mechanischen Geschwindigkeit des sich bewegenden sekundären Teils dieser Differenz als Schlupf bezeichnet.Wie in Abbildung 3 (a) und (b), das von der primäre Wicklung erzeugte reisende Magnetfeld interagiert mit dem induzierten Strom im Sekundärleiter, wodurch ein Schub erzeugt wird Kraft (f) Das antreibt lineare Bewegung.Schlupf tritt auf, wenn die Geschwindigkeit dieses Magnetfelds die der Sekundärstoffe überschreitet, und die Kontrolle ist für die Optimierung der Leistung unerlässlich.

Das direkte Verwalten von Slip wirkt sich direkt auf die Schubgenerierung, die Stromauslosung und die Gesamteffizienz aus.Durch das Einstellen des Schlupfverhältnisses können Ingenieure die Reaktion des Motors fein stimmen, um eine reibungslosere Bewegung und eine höhere Präzision zu erzielen.Die ordnungsgemäße Kontrolle dieses Parameters gewährleistet einen stabilen Betrieb, verhindern Stromverluste oder mechanische Spannungen, die sich aus übermäßigem Schlupf oder unzureichendem Schub ergeben können.

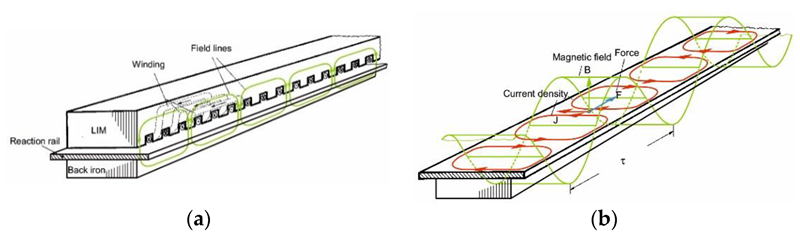

In industriellen Umgebungen verbessert die Aufrechterhaltung eines optimalen Schlupfbereichs die Systemeffizienz erheblich.Wie in Abbildung 3 gezeigt, bestimmt die Wechselwirkung zwischen dem Magnetfeld (b) und der Stromdichte (j) die elektromagnetische Kraft, die auf die Sekundärin wirkt.Übermäßiges Schlupf kann zu Überhitzung und verschwendeter Energie führen, während zu wenig Slip -Bewegung die Bewegungskraft begrenzt.Das Einstellen von Parametern wie die Polstange (τ) und die Versorgungsfrequenz (F) ermöglicht eine präzise Regulation der linearen Geschwindigkeit und des Drehmomentausgangs.

Moderne LIM-Systeme verwenden Echtzeitüberwachung und automatisierte Feedback-Steuerelemente, um Slip, Schub und Geschwindigkeit dynamisch zu verwalten.Diese adaptiven Systeme reagieren sofort auf Last- oder Spannungsänderungen, um einen konsistenten Betrieb auch unter schwankenden Bedingungen zu gewährleisten.Diese Intelligenz verbessert die Zuverlässigkeit, reduziert die Wartung und verlängert die Lebensdauer des Motors.

Eigenschaften linearer Induktionsmotoren

Endeffekt

Lineare Induktionsmotoren (LIMS) zeigen ein charakteristisches Phänomen, das als "Endeffekt" bekannt ist.An den Grenzen dieser Motoren verringert sich die magnetische Energieniveaus und löst Veränderungen in ihrem Betriebsprozess hervor.Dieser Zustand beeinflusst die Gestaltung des sekundären Abschnitts und zielt darauf ab, trotz inhärenter Schlupf die stetige Schubleistung aufrechtzuerhalten.Sie können sich der Herausforderung stellen, ausgefeilte Lösungen zu entwickeln, um die Effizienzprobleme auszuräumen, was die Anpassungsfähigkeit unterstreicht, die bei der Verfeinerung der Leistung in linearen Systemen gefordert wird.

Schub und Levitation

Die Erzeugung von Schubs in Lims parallelen, die in traditionellen Induktionsmotoren, die sich für ihre vergleichbaren Drehmomentkurven bewusst sind, auch bei Vorhandensein von Endeffekten.Dies wird durch die Formel F = PG/VS dargestellt und in Newtons gemessen, erfasst diese Kraft das Fahrpotential von Lims lebhaft.Diese Motoren können unter bestimmten Bedingungen eindeutig eine elektrodynamische Levitation erreichen, die in einseitigen Setups sichtbar sind, wodurch magnetische Anziehungskonflikte vermieden werden.Praktische technische Bemühungen haben die Lebensfähigkeit dieser Konfigurationen in Projekten wie Hochgeschwindigkeits-Maglev-Zügen und Pflasterwegen für kreative Lösungen im umweltfreundlichen Transport gezeigt.

Querkanteneffekt

Wenn sich Lims parallel zu den aktuellen Pfaden bewegen, entsteht der "Querkanteneffekt", der zu Energieverlusten beiträgt, die die Schub -Effizienz beeinflussen.Dies tritt auf, wenn sich der Motor quer bewegt und Komplikationen einführt, die anspruchsvolle Designstrategien und präzise Berechnungen erfordern, um die Leistungsabschläge zu verringern.Die Bemühungen konzentrieren sich häufig auf die Verfeinerung der Komponentenausrichtung und die Optimierung der elektromagnetischen Feldverteilung.

Leistung

Die Überlegungen zur Lim -Leistung umfassen die Analyse der Synchrongeschwindigkeit, die mit VS = 2F (Pol -Tonhöhe) M/S berechnet wurde, und der Anmerkungen, dass die tatsächliche Geschwindigkeit aufgrund des Schlupfes leicht beeinträchtigt wird.Der als s = (vs - vr)/vs ausgedrückte Schlupf zeigt den Unterschied zwischen erwarteten und realisierten Geschwindigkeiten an.Lineare Induktionsmotoren enthalten im Vergleich zu ihren Rotationskollegen im Allgemeinen breitere Luftlücken, was zu einer verringerten Effizienz und einem erhöhten Magnetisierungsstrom führt.Innovative Magnetdesign und materielle Verbesserung entwickeln sich weiter, lindern diese Einschränkungen und verbessern die Betriebsfähigkeit.

Lineare Induktionsmotoranwendungen

Lineare Induktionsmotoren (LIMS) präsentieren faszinierende Merkmale über verschiedene Felder hinweg.

Maximierung der Leistung in Aluminiumfördersystemen

• Aluminium -Fördersysteme verwenden LIMS, um Materialien mit reduzierter Reibung und idealer Geschwindigkeit zu transportieren.

• Das lineare Design bewahrt Energie und zeigt transformative Vorteile in Produktionslinien.

• Beobachtungen aus Branchenpraktiken entdecken den verringerten Verschleiß solcher Motoren, wodurch die Haltbarkeit erweitert und gleichzeitig konsistente Operationen gewährleistet ist.

• Es gibt eine kontinuierliche Erkundung bei der Ausrichtung von Lims mit intelligenten Sensoren und fördert die Automatisierung und Flexibilität innerhalb der dynamischen Produktionseinstellungen.

Fortschritte bei der Steuerung der elektronischen Maschine

• Bei der Steuerung der elektronischen Maschine sorgen LIMS genaue und reaktionsschnelle Manipulationen.

• Die faszinierende Synergie der schnellen linearen Beschleunigung und der kontrollierten Bewegung ist für das Erstellen komplexer Systeme wie Roboterarme von wesentlicher Bedeutung.

• Die Ergebnisse aus hochmodernen Labors zeigen die starke Grundlage von Lims in der Automatisierung und verbessern das Potenzial in agilen Herstellungsprozessen.

• Es gibt einen explorativen Fokus auf das Verschmelzen dieser Motoren mit KI-Systemen und stellen sich eine Zukunft von Maschineninteraktionen vor, die die menschliche Präzision widerspiegeln.

Implementierung von Hochgeschwindigkeits-Leistungsschalter

• Hochgeschwindigkeitsschalter erhalten von Lims und bieten schnelle, zuverlässige Umschaltungen.

• LIMS steigern die Agilität, die für die Aufrechterhaltung der elektrischen Sicherheit in komplizierten Netzwerken erforderlich ist.

• Die Erfahrung zeigt Verbesserungen der Systemstabilität und die beschleunigte Genesung von Störungen.

• Die Entwicklungen entsprechen dem Trend, Intelligenz in elektrische Rahmenbedingungen für eine verbesserte Leistung beim Schutz von Protokollen zu infundieren.

5.4.Fortschritte bei der Beschleunigungsmechanismen der Shuttle

• LIMS erfüllen in Shuttle -Beschleunigungskonfigurationen und liefern eine schnelle lineare Bewegung für Transportlösungen.

• Die Transportsektoren erzielen durch Lim -Strom einen schnelleren, zuverlässigeren Shuttle -Betrieb.

• Innovative Ansätze unterstreichen die Bedeutung dieser Motoren für die Trfing -Transitdauer und die Förderung der Energieeffizienz.

• Ein subtiler und dennoch tiefgreifender Einblick prognostiziert kontinuierliche, limorientierte Transportvorschüsse, die zu umweltfreundlichen Pendleralternativen führen und technologische Fortschritte mit Nachhaltigkeitszielen synchronisieren.

Abschluss

Die Fähigkeit des linearen Induktionsmotors, direkte lineare Bewegung zu erzeugen, die Dynamik zu steuern und unter anspruchsvollen Bedingungen eine hohe Zuverlässigkeit aufrechtzuerhalten, macht sie in den modernen Branchen und Maglev-Zügen zu automatisierten Produktionslinien wichtig.Während die Ingenieure das Magnetkonstruktion, die Materialien und die Kontrollsysteme weiter verfeinern, werden LIMS in den kommenden Jahren Präzisionsbewegungen und energieeffiziente Leistung neu definieren.Das Verständnis ihres Designs, Betriebs und der Eigenschaften ermöglicht es Ihnen, ihr volles Potenzial bei der Gestaltung der Zukunft der Bewegungstechnologie zu nutzen.

Häufig gestellte Fragen [FAQ]

1. Was unterscheidet einen linearen Induktionsmotor von einem Drehinduktionsmotor?

Ein linearer Induktionsmotor (LIM) erzeugt eine direkte Bewegung anstelle von Rotationsbewegungen.Dies erreicht dies, indem es den Stator und den Rotor eines herkömmlichen Motors in flache Primär- und Sekundärteile „abrollt“ und die Notwendigkeit von Zahnrädern oder mechanischen Umwandlungssystemen beseitigt.

2. Warum werden lineare Induktionsmotoren in Maglev -Zügen verwendet?

Lims erzeugen sowohl Schub als auch direkt durch elektromagnetische Kraft und ermöglichen reibungslose Hochgeschwindigkeitsreisen.Dies macht sie ideal für Maglev-Züge (magnetische Levitation), die eine reibungslose Beschleunigung, minimale Aufrechterhaltung und energieeffizienten Antrieb erfordern.

3. Was sind die Hauptvorteile der Verwendung eines linearen Induktionsmotors?

LIMS bieten eine direkte lineare Bewegung, eine schnelle Beschleunigung, eine präzise Kontrolle und einen verringerten mechanischen Verschleiß, da es keine beweglichen Teile wie Gürtel oder Riemenscheiben gibt.Sie sind zuverlässig, effizient und ideal für Automatisierungs- und Transportanwendungen.

4. Was verursacht Effizienzverlust in einem linearen Induktionsmotor?

Der Effizienzverlust stammt häufig aus breiten Luftlücken, Endeffekten und Querkanteneffekten.Diese verursachen magnetische Flussleckage und zusätzlichen Strombedarf.Ingenieure minimieren diese Verluste durch verbesserte magnetische Materialien, engere Luftlücken und optimierte Designgeometrie.

5. Kann ein linearer Induktionsmotor in beide Richtungen arbeiten?

Ja.Durch Umkehr der Phasensequenz der Eingangsleistung ändert sich die Richtung des Magnetfeldes, sodass sich der Motor mit derselben Leistungseffizienz nach vorne oder rückwärts bewegen kann.

6. Was ist der Endeffekt in einem linearen Induktionsmotor?

Der Endeffekt tritt an den Grenzen des Motors auf, an denen die magnetische Energie schwenkt und der Schub in der Nähe der Kanten verringert.Designer kompensieren dies, indem sie den sekundären Abschnitt ändern und fortschrittliche Kontrollstrategien zur Aufrechterhaltung einer konsistenten Leistung verwenden.
