Leitfaden zur Konstruktion von Kohlenstofffilmen, Spezifikationen und Leistung

Kohlenstofffilmwiderstände werden durch Ablagerungen einer dünnen Kohlenstoffschicht auf eine Keramikbasis hergestellt, sodass die Hersteller unterschiedliche Widerstandswerte erzeugen können, indem die Dicke des Films angepasst oder Spiralrillen geschnitten werden.Diese Widerstände sind bekannt für ihre Stabilität, Genauigkeit und niedrige Kosten, was sie sowohl für die tägliche Elektronik als auch für Präzisionsschaltungen ideal macht.Wenn Sie ihre Struktur, Markierungen, Toleranz und ihr Verhalten verstehen, können Sie die richtige Komponente für Ihre Designs auswählen.

Katalog

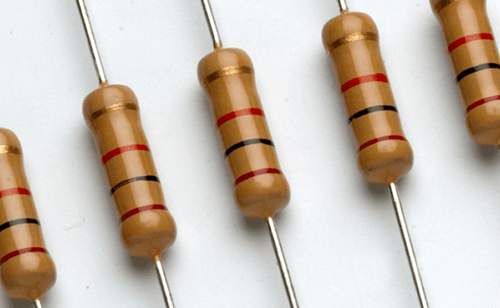

Struktur von Kohlenstofffilmwiderstand

Ein Kohlenstofffilmwiderstand ist eine Art fester Widerstand, das durch Erhitzen von Kohlenwasserstoffgas in einem Prozess bezeichnet wird, der Pyrolyse nennt.Während dieses Prozesses wird Kohlenstoff als dünne, kristalline Schicht auf einer Keramikbasis abgelagert.Diese Kohlenstoffschicht steuert, wie viel Strom durch den Widerstand gelangen kann.Durch die Einstellung der Dicke des Kohlenstofffilms und das Schneiden kleiner Spiralrillen können Hersteller präzise Widerstandswerte einstellen.Dünnere Filme geben einen höheren Widerstand, während längere Spiralwege auch die Resistenz erhöhen.Diese Widerstände sind für ihre Genauigkeit und Stabilität bekannt und haben häufig Präzisionswerte zwischen ± 2% und ± 5%.

Kohlenstofffilmwiderstände werden in Elektronik wie Radios, Fernseher und Computern häufig eingesetzt, da sie billig, stabil und zuverlässig sind.Sie können sowohl Wechselstrom- als auch Gleichstromströme bewältigen, und ihr Widerstand nimmt mit zunehmendem Temperatur leicht ab, was bedeutet, dass sie einen negativen Temperaturkoeffizienten aufweisen.

Konstruktion und Komponenten

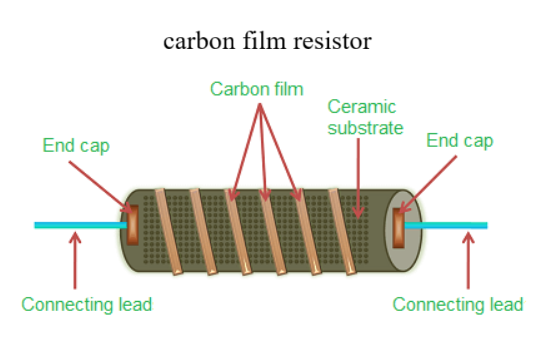

Ein Kohlenstofffilmwiderstand wird aus mehreren wichtigen Teilen gebaut, die ihn stark und effizient machen.Der Hauptteil ist der Kohlenstofffilm, der die dünne Schicht ist, die für den Wert des Widerstands verantwortlich ist.Es wird auf einem Keramik -Substrat gebildet, das die Widerstandsfestigkeit verleiht und es sicher mit Wärme umgeht.An beiden Enden befinden sich Metallendkappen, die häufig aus Kupfer oder Nickel bestehen, die den Widerstand mit den Kabelleitungen verbinden.Diese Leitungen ermöglichen es dem Widerstand, an anderen Komponenten in einer Schaltung angebracht zu werden.

Der gesamte Körper ist mit einer Schutzbeschichtung bedeckt, die ihn vor Feuchtigkeit, Oxidation und physikalischen Schäden schützt.Das Gleichgewicht zwischen der Breite des Kohlenstofffilms und der Länge bestimmt den endgültigen Widerstandswert.Aufgrund ihres sorgfältigen Designs und ihrer sorgfältigen Produktion können Kohlenstofffilmwiderstände Widerstandswerte im Bereich von 2,1 bis 10 mΩ aufweisen.Sie sind auch unter Spannungsänderungen und Impulsbelastungen sehr stabil, was sie für die Verwendung in Präzisionsschaltungen und Stromversorgungssystemen zuverlässig macht.

Parameter von Kohlenstofffilmwiderständen

Parameter	Beschreibung	Typisch Bereich / Notizen
Nominal Widerstand (R)	Das entworfen Widerstandswert, der auf dem Widerstandskörper gedruckt wird.Bestimmt, wie viel aktuell Der Widerstand begrenzt.	1 Ω bis 10 MΩ
Mittlerer Widerstand (\ overline {r})	Der Durchschnitt gemessener Widerstand von einer Stapel von Widerständen.Wird für die statistische Qualität verwendet Kontrolle.	Variiert leicht um den nominalen Wert
Berücksichtigt Widerstand (φr)	Ein niedrigerer Berechnender Widerstandswert, der die zulässige Fertigung ausmacht Variation.	Etwas unten mittlerer Widerstand
Nennleistung (p)	Das Maximum Mit Strom versorgt der Widerstand kann sich sicher ohne Beschädigung oder Leistungsverlust auflösen.	0,125 W, 0,25 W, 0,5 W, 1 W, 2 W, 5 W, 10 W.
Toleranz (Zulässiger Fehler)	Das akzeptable Abweichung vom Nominalwert, definiert durch Toleranzcodes.	F (± 1%), g (± 2%), J (± 5%), K (± 10%)
Temperatur Koeffizient	Zeigt an, wie Viel Widerstand ändert sich mit der Temperatur.Niedrigere Werte bedeuten eine bessere Stabilität.	Typischerweise ± 200 bis ± 1000 ppm/° C.
Maximale Arbeit Stromspannung	Am höchsten Spannung Der Widerstand kann während des normalen Betriebs standhalten.	Häufig 200 v bis 700 V abhängig von der Bewertung
Material und Struktur	Gemacht von Ablagerung eines dünnen Kohlenstofffilms auf ein Keramiksubstrat unter Verwendung eines Elektronenstrahls Verfahren.	Bietet gut Stabilität und Haltbarkeit
Größe und Abmessungen	Körperliche Länge und Durchmesser wirken sich auf die Leistungsbewertung und die Wärmeabteilung aus.	Größere Größe = Leistung höher bewertet
Farbcode Identifikation	Standardfarbe Bänder geben den Widerstandswert und die Toleranz an.	Folgt IEC und UVP -Farbcodierungsstandards

Fehlerrate (Toleranz) von Kohlenstofffilmwiderständen

In Widerständen bezieht sich die Begriffsfehlerrate auf Toleranz, wodurch der tatsächliche Widerstand vom Nennwert variieren kann.Es zeigt die Genauigkeit und Stabilität des Widerstands, wenn sie in einer Schaltung verwendet wird.Eine geringere Toleranz bedeutet eine höhere Präzision, während eine größere eine geringere Genauigkeit, aber niedrigere Kosten anzeigt.

Kohlenstofffilmwiderstände werden basierend auf ihrer Herstellungspräzision und der beabsichtigten Verwendung in drei gemeinsame Toleranzniveaus eingeteilt.

Toleranz Wert	Typisch Verwenden
± 2%	Verwendet in Präzisionsschaltungen, Messinstrumente und Verstärker.
± 5%	Am häufigsten für allgemeine Anwendungen.
± 10%	Verwendet in Nichtkritische oder kostengünstige Designs.

Beispielsweise kann ein 47 kΩ ± 5% Widerstand zwischen 44,65 kΩ und 49,35 kΩ variieren.Schaltungen, die eine konsistente Leistung erfordern, wie Verstärker oder Messinstrumente, verwenden häufig Widerstände mit strengeren Toleranzen.Breitere Toleranzen sind in grundlegenden oder weniger empfindlichen Schaltungen akzeptabel, bei denen kleine Variationen minimal wirken.

In älteren Markierungssystemen werden Kohlenstofffilmwiderstände manchmal mit dem Code RT markiert, wobei R den Widerstand darstellt und T einen Kohlenstofffilmtyp anzeigt.Eine Markierung wie RT47K I bedeutet einen Kohlenstofffilmwiderstand mit einem Widerstand von 47 kΩ und einer Toleranz von ± 5%.Moderne Widerstände verwenden jedoch typischerweise Farbbänder oder gedruckte alphanumerische Codes, um die Identifizierung zu vereinfachen.

Markierungsmethode zur Anzeige von Carbon -Filmwiderstandswerten

Kohlenstofffilmwiderstände werden durch spezifische Markierungsmethoden identifiziert, die ihren Widerstandswert, ihre Toleranz und die damit verbundenen Informationen zeigen.Diese Markierungen helfen den Benutzern dabei, die Spezifikationen eines Widerstands schnell zu erkennen und sicherzustellen, dass der richtige Teil in einer Schaltung verwendet wird.Jede Methode dient dem gleichen Zweck, unterscheidet sich jedoch in Abhängigkeit von der Größe und Anwendung des Widerstands in der Art und Weise, wie die Informationen angezeigt werden.

Direkte Markierungsmethode

Bei dieser Methode werden der Widerstandswert und seine Einheitssymbole direkt auf der Oberfläche des Widerstands unter Verwendung von Zahlen und Buchstaben gedruckt.Die Toleranz wird neben dem Widerstandswert als Prozentsatz ausgedrückt.Wenn die Toleranz nicht angegeben ist, wird allgemein angenommen, dass sie ± 20%beträgt.Diese einfache Methode wird häufig für größere Widerstände verwendet, bei denen genügend Platz für klare gedruckte Text vorhanden ist.

Textsymbolmethode

Die Textsymbolmethode verwendet eine Kombination von Zahlen und Symbolen, um sowohl den nominalen Widerstand als auch die Toleranz anzuzeigen.Die Ziffern vor dem Symbol geben den Hauptwiderstandswert an, während die Ziffern nach der Darstellung der Dezimalpunkte.Die Toleranz wird unter Verwendung eines Textsymbols geschrieben, wodurch ein klares und standardisiertes Markierungsformat erstellt wird.Dieses System wird für Widerstände verwendet, in denen numerischer Text ordentlich auf den Körper gedruckt werden kann.

Digitale Methode

Die digitale Methode repräsentiert den Widerstandswert mit einem dreistelligen Code.Die ersten beiden Ziffern geben die signifikanten Zahlen an, und die dritte Ziffer zeigt den Multiplikator oder die Anzahl der folgenden Nullen.Das Ergebnis wird in OHMs ausgedrückt und die Toleranz wird durch einen Buchstaben oder ein gedrucktes Symbol angezeigt.Aufgrund seines kompakten Layouts ist diese Methode ideal für kleine Widerstände, die in dicht gepackten elektronischen Brettern verwendet werden.

Farbcode -Methode

Die Farbcode -Methode ist das häufigste und visuell erkennbare System.Es verwendet farbige Bänder oder Punkte um den Widerstand, um seinen Widerstand und seine Toleranz anzuzeigen.Jede Farbe entspricht einer Zahl oder einem Multiplikator.Schwarz repräsentiert 0, braun ist 1, rot ist 2, orange ist 3, gelb is 4, grün ist 5, blau ist 6, violett ist 7, grau ist 8 und weiß 9. Gold repräsentiert 0,1 und Silber repräsentiert 0,01.Diese Methode ermöglicht eine schnelle Identifizierung ohne gedruckten Text, sodass sie für kleine Komponenten und Massenproduktion geeignet ist.

Code -Buchstabenmethode

Bei der Code-Buchstaben-Methode werden Farbbänder durch alphanumerische Symbole ersetzt.Dabei werden Buchstaben zur Darstellung der Widerstandseinheit verwendet, während Zahlen den Wert angeben.Der Buchstabe R steht für Ohm, K für Kilo-Ohm und M für Mega-Ohm.Beispielsweise bedeutet 1R5 1,5 Ohm, 4K7 bedeutet 4,7 Kiloohm und 2M2 bedeutet 2,2 Megaohm.Diese Methode ist einfach, gut lesbar und wird häufig bei Präzisionswiderständen oder Miniaturbauteilen eingesetzt.

Barcode-Markierungsmethode

In der modernen Widerstandsfertigung werden zur digitalen Identifizierung häufig Barcodes oder lasergeätzte Markierungen verwendet.Der Barcode enthält Informationen wie Widerstand, Toleranz, Temperaturkoeffizient und Herstellerangaben.Es kann von Maschinen gescannt werden, um Qualitätsprüfungen, Bestandsverfolgung und automatisierte Montage zu beschleunigen.Diese Methode verbessert die Effizienz in der Großserienfertigung und der modernen Elektronikfertigung.

Kohlenstoff- oder Metallschichtwiderstände

Besonderheit	Kohlenstoff Filmwiderstand	Metall Filmwiderstand
Material Zusammensetzung	Reiner Kohlenstofffilm auf einem Keramiksubstrat abgeschieden	Nickel-Chrom (NiCr) oder eine ähnliche Metalllegierungsschicht, die im Vakuum auf einem Keramiksubstrat abgeschieden wird
Herstellung Verfahren	Kohlenstofffilm entsteht durch thermische Zersetzung von Kohlenwasserstoffgas	Metallfolie durch Vakuumsputtern oder Aufdampfverfahren aufgetragen
Farberscheinung	Dunkelbraun bzw schwarze Oberfläche	Glänzendes Blau oder hellgraue Oberfläche
Präzision und Toleranz	Typischerweise ±5 %, ±10 % oder ±20 %	Hohe Präzision, normalerweise ±0,1 % bis ±2 %
Temperatur Koeffizient (TCR)	Höherer TCR (≈ ±500 ppm/°C), weniger temperaturstabil	Sehr niedriger TCR (≈ ±50 ppm/°C), ausgezeichnete Temperaturstabilität
Geräuschpegel	Erhöhter Lärm bedingt zu einer körnigen Kohlenstoffstruktur	Sehr geräuscharm durch gleichmäßigen Metallfilm
Stabilität und Zuverlässigkeit	Mäßig Stabilität;Der Widerstand kann mit der Zeit schwanken	Exzellent Langzeitstabilität und Zuverlässigkeit
Stromspannung Koeffizient	Höhere Spannung Koeffizient (nichtlineares Verhalten bei hoher Spannung)	Sehr niedrige Spannung Koeffizient;behält die Linearität unter Last bei
Nennleistung	Häufig erhältlich von 1/8 W bis 2 W	Ähnlicher Bereich, aber im Allgemeinen geht es effizienter mit Strom um
Frequenz Antwort	Weniger effektiv bei hohen Frequenzen	Exzellent Hochfrequenzleistung mit geringer Induktivität
Thermal Stabilität	Mehr betroffen von Temperaturänderungen	Sehr stabil über große Temperaturbereiche hinweg
Kosten	Preiswert und Ideal für Allzweckschaltungen	Teurer aufgrund höherer Präzision und strengerer Fertigungskontrolle
Anwendungen	Wird im Verbraucherbereich verwendet Elektronik, allgemeine Schaltkreise und kostensensible Projekte	Verwendet in Präzisionsinstrumente, Audiogeräte und Messsysteme
Lärm Leistung	Mäßig Elektrisches Rauschen kann empfindliche Schaltkreise beeinträchtigen	Sehr niedrig elektrisches Rauschen, ideal für Schaltkreise mit hoher Genauigkeit
Umweltfreundlich Widerstand	Mäßig Feuchtigkeits- und Alterungsbeständigkeit	Vorgesetzter Feuchtigkeits-, Hitze- und Oxidationsbeständigkeit
Farbcode-Bänder	Typischerweise 4 Bänder (Standardwiderstände)	Oft 5 oder 6 Bänder für Präzisionswerte
Fehlermodus	Kann brennen oder Drift mit Überlastung	Widerstandsfähiger zu Drift und thermischer Belastung
Verfügbarkeit	Weit verbreitet und häufig verwendet	Verfügbar in Präzisions- und Industrieserien
Bevorzugte Verwendung Fall	Kostengünstig Designs, bei denen die Toleranz weniger kritisch ist	Hohe Genauigkeit, rauscharme, temperaturempfindliche Schaltkreise

Widerstandserhöhung von Kohleschichtwiderständen

Der Widerstandswert von Kohleschichtwiderständen kann im Laufe der Zeit aufgrund verschiedener Umwelt-, mechanischer und Materialfaktoren ansteigen.Im Folgenden werden die Hauptursachen zum besseren Verständnis klar erläutert.

Ursachen der Widerstandserhöhung

• Oxidation

Oxidation ist eine der Hauptursachen für die Erhöhung der Resistenz.Es beginnt an der Oberfläche des Widerstands und breitet sich allmählich tiefer in den Kohlenstofffilm aus.Diese chemische Reaktion wird durch hohe Temperatur und Luftfeuchtigkeit beschleunigt.Obwohl Schutzbeschichtungen wie Harz oder Kunststoff dazu beitragen, die Oxidation zu verzögern, können sie dennoch Feuchtigkeit und Luft durchlassen.Mit der Zeit wird die dünne Kohlenstoffschicht beschädigt, was den Widerstand erhöht oder sogar zu einem offenen Stromkreis führt.

• Gasadsorption und -desorption

Wenn ein im Vakuum verarbeiteter Widerstand normaler Luft ausgesetzt wird, absorbiert er Gase, die die Oberflächeneigenschaften der Kohlenstoffschicht verändern.Diese Adsorption erhöht den Widerstandswert.Um diesen Effekt zu reduzieren, werden halbfertige Widerstände häufig bei Normaldruck vorkonditioniert, um die Folie vor der endgültigen Produktion zu stabilisieren.

• Poröser oder aufgeschmolzener Kohlenstofffilm

Eine fehlerhafte oder poröse Filmstruktur kann zu inkonsistenten Strompfaden und damit zu instabilen Widerstandswerten führen.Mobile Ionen wie Natrium (Na), Kalium (K) oder Chlor (Cl) können ebenfalls in den Film eindringen, die Schutzschicht abbauen und zu einer Widerstandsdrift beitragen.

• Lockere oder korrodierte Anschlussverbindungen

Schlechte Lötstellen, lose Leitungen oder korrodierte Anschlüsse führen zu unerwünschten Kontaktwiderständen.Mechanische Belastungen oder wiederholte Erwärmung beim Löten können die Verbindung schwächen und zu instabilen oder schwankenden Widerstandswerten führen.

• Kohlenstoffpaste von geringer Qualität

Die Qualität der bei der Herstellung verwendeten Kohlenstoffpaste spielt eine entscheidende Rolle für die Stabilität.Verunreinigungen oder schlechte Durchmischung führen zu einer ungleichmäßigen Filmdichte, was zu einer langfristigen Drift der Widerstandswerte führt.

• Thermischer Stress und Überlastung

Durch häufige Heiz- und Kühlzyklen dehnen sich der Kohlenstofffilm und das Substrat aus und ziehen sich zusammen, wodurch Mikrorisse entstehen, die den Widerstand dauerhaft erhöhen.Wenn der Widerstand über seiner Nennleistung betrieben wird, können Teile des Films verbrennen oder verdampfen, was zu einem irreversiblen Widerstandswachstum führt.

• Feuchtigkeitsaufnahme und Luftfeuchtigkeit

Wassermoleküle, die von der Oberfläche oder der Keramikbasis des Widerstands absorbiert werden, verändern dessen Leitfähigkeit.In feuchten Umgebungen bilden sich dünne Elektrolytschichten auf dem Film, die Korrosion und Oxidation beschleunigen.Dies führt zu einem allmählichen, aber oft irreversiblen Anstieg des Widerstands.

• Staub- und Oberflächenverschmutzung

Staub, Flussmittelrückstände oder chemische Dämpfe, die sich auf der Widerstandsoberfläche ansammeln, können den Stromfluss und die Wärmeableitung beeinträchtigen.Diese Verunreinigungen führen häufig zu Leckpfaden oder Oberflächenreaktionen, die die Leistung des Widerstands destabilisieren.

• Mechanische Belastung oder Vibration

Mechanische Vibrationen, Biegung der Leiterplatte oder äußerer Druck können zu Mikrorissen in der Kohlenstoffschicht führen.Diese Risse unterbrechen Strompfade und verursachen einen langsamen, aber stetigen Widerstandsanstieg.

• Alterung und Materialermüdung

Über lange Betriebszeiten unterliegen die Materialien im Widerstand strukturellen Veränderungen.Mikroskopische Verschiebungen in der Atomanordnung innerhalb der Kohlenstoffschicht erhöhen allmählich den Widerstand.Dieser Vorgang ist selbst unter normalen Arbeitsbedingungen natürlich und unvermeidlich.

Je länger ein Kohleschichtwiderstand arbeitet, desto stärker ist er Temperatur, Belastung und Umwelteinflüssen ausgesetzt.Da es unterhalb der Umgebungstemperatur nicht funktionieren kann, steigt der Widerstand im Laufe der Zeit eher an als ab.

Kohleschichtwiderstände weisen eine hervorragende Langzeitstabilität auf und weisen eine minimale Spannungsempfindlichkeit auf.Sie haben auch einen negativen Temperaturkoeffizienten, was bedeutet, dass der Widerstand mit steigender Temperatur leicht abnimmt, der langfristige Trend jedoch immer noch in einem allgemeinen Anstieg aufgrund von Alterung und Zersetzung besteht.

So erhöhen Sie den Widerstand manuell

Wenn eine präzise Abstimmung erforderlich ist, kann der Widerstandswert manuell durch Abschaben der Kohlenstoffschicht erhöht werden.

Beginnen Sie mit einem Widerstand, dessen Widerstandswert etwas unter dem gewünschten Wert liegt.Entfernen Sie vorsichtig einen kleinen Teil der Außenbeschichtung, um den Kohlenstofffilm freizulegen.Messen Sie während des Schabens kontinuierlich den Widerstand, bis er den erforderlichen Wert erreicht.

Die Einstellung sollte innerhalb von 20 % des ursprünglichen Widerstands bleiben, um Stabilität zu gewährleisten.

Beispielsweise kann ein 1-kΩ-Widerstand sicher auf etwa 1,2 kΩ eingestellt werden.

Übermäßiges Schaben schwächt den Film und kann zu langfristiger Instabilität oder zum Ausfall des Widerstands führen.

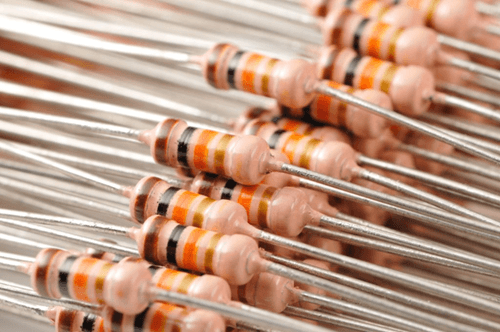

Anwendungen von Kohlenstoffschichtwiderständen

Aktuelles elektronisches Design

Die Erschwinglichkeit und die einfache Installation von Kohlenstofffilmwiderständen machen sie in allgemeinen Kreisläufen wertvoll, insbesondere wenn Kosteneffizienz ein wesentlicher Faktor ist.Sie werden üblicherweise in Geräten mit geringer bis mittlerer Leistung verwendet, wo eine mäßige Genauigkeit und ein stabiler Widerstand ausreichend sind.Mit ihrem einfachen manuellen Umgang können Designer sie nahtlos in Stromversorgungssysteme, Verstärker und kleine Geräte ohne übermäßige Produktionskosten integrieren.

Spitzenkörperprototyping

In der Produktentwicklung im Frühstadium sind Kohlenstofffilmwiderstände ideal für experimentelle Einrichtungen und Leitertests.Mit ihrer vorhersehbaren Leistung können Ingenieure Widerstandswerte und Testkreisantworten schnell einstellen.Diese Flexibilität vereinfacht den Prototyping-Prozess und sorgt dafür, dass sich konzeptionelle Designs zu funktionellen, marktfertigen Produkten mit minimalem Aufwand entwickeln können.

Unterhaltungselektronik

Diese Widerstände werden in alltäglichen elektronischen Geräten wie Radios, Fernsehern, Audiosystemen und LED -Beleuchtung häufig eingesetzt.Ihre Fähigkeit, eine stabile Spannung und einen niedrigen Stromfluss zu bewältigen, unterstützt den zuverlässigen Betrieb in Haushalts- und Unterhaltungselektronik, wo die Konsistenz und die Kostenbilanz von wesentlicher Bedeutung sind.

Strom- und Kontrollschaltungen

Kohlenstofffilmwiderstände tragen dazu bei, den Stromfluss in Motorsteuerungssystemen, Leistungsadaptern und Spannungsregulatoren zu regulieren.Sie fungieren als Strombegrenzer und Lastbalancer, wodurch Schäden durch Spannungsfluten oder Stromspitzen verhindern.Obwohl sie nicht für extreme Hochleistungsschaltungen geeignet sind, werden sie in Anwendungen mit mittlerer Reichweite effektiv durchgeführt.

Mess- und Instrumentengeräte

In Instrumenten wie Multimetern und Oszilloskopen werden häufig Kohlenstofffilmwiderstände in Spannungsnetzwerken oder Kalibrierungsschaltungen verwendet.Ihre stabile Leistung und niedrige Rauscheigenschaften verbessern die Messgenauigkeit, insbesondere in analogen Systemen.

Bildungs- und Schulungsausrüstung

Aufgrund ihrer Verfügbarkeit und niedrigen Kosten sind Kohlenstofffilmfestern Standardkomponenten in Bildungslabors und Elektronik -Trainingskits.Studenten und Hobbyisten nutzen sie, um die Grundlagen der Schaltung, die Widerstandsmessung und die Anwendungen von Ohm's Law zu verstehen.

Kfz -Elektronik

Innerhalb der Fahrzeugelektronik unterstützen diese Widerstände bei der Steuerung von Indikatorschaltungen, der Armaturenbrettbeleuchtung und Audiosystemen.Ihre Wärmetoleranz und Haltbarkeit unter Vibrationen machen sie für nicht kritische Automobilsubsysteme geeignet.

Kommunikations- und Signalverarbeitung

Kohlenstofffilmwiderstände werden in Sender- und Empfängerschaltungen für Radios und Telekommunikationsgeräte integriert.Sie tragen dazu bei, die konsistenten Signalpegel aufrechtzuerhalten und die Verzerrung der analogen Signalwege zu verringern.

Industrieautomatisierungssysteme

In industriellen Setups erscheinen Kohlenstofffilmwiderstände in Sensorsignalkonditionierung, Kontrollplatten und Überwachungsschaltungen.Ihre Aufgabe ist es, einen vorhersehbaren Widerstand unter unterschiedlichen Umgebungsbedingungen zu gewährleisten und die stabile Leistung in automatisierten Systemen zu unterstützen.

Abschluss

Carbonfilmwiderstände sind in der Welt der Elektronik nach wie vor, da sie die Erschwinglichkeit mit zuverlässiger Leistung kombinieren.Ihr stabiler Widerstand, einfache Identifikationsmethoden und Flexibilität im Design machen sie für eine Vielzahl von Anwendungen-von einfachen Schaltungen für fortschrittlichere Geräte.Obwohl Faktoren wie Temperatur, Luftfeuchtigkeit und Alterung im Laufe der Zeit den Widerstand langsam erhöhen können, gewährleisten die ordnungsgemäße Handhabung und Verwendung langlebiger Betrieb.
