Stufentransformator-Arbeitsprinzip, Betrieb und Sicherheitshandbuch

Elektrische Leistung kann nicht direkt in der gleichen Form verwendet werden, die er erzeugt wird.Es muss an einen sicheren und praktischen Spannungsniveau angepasst werden, bevor es Häuser, Fabriken und andere Einrichtungen erreicht.Hier spielt ein Step-Down-Transformator eine Schlüsselrolle.Ein Step-Down-Transformator ist ein wichtiges elektrisches Gerät, mit dem hohe Übertragungsspannungen in niedrigere Ebenen reduziert werden, die die täglichen Ausrüstung sicher mit Strom versorgen können.

Katalog

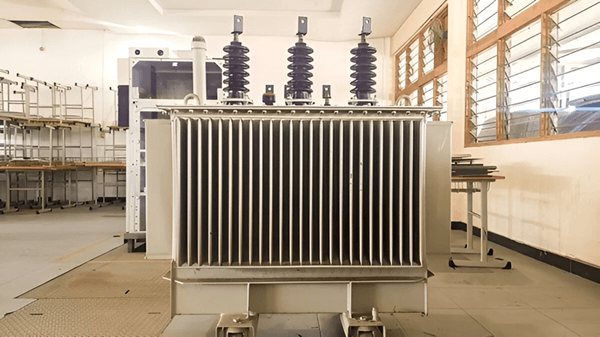

Überblick über die Transformatorin

Ein Step-Down-Transformator ist ein wesentliches elektrisches Gerät, mit dem Hochspannungsstrom in eine niedrigere, sicherere Spannung umwandelt wird, die für Haushaltsgeräte, Industriemaschinen und Stromverteilungssysteme geeignet ist.Durch die Reduzierung der Spannungsniveaus kann der Strom effizient über große Entfernungen übertragen und dann sicher für den täglichen Gebrauch geliefert werden.

In modernen Netzwerken für Stromübertragung und Vertrieb spielen Step-Down-Transformatoren eine entscheidende Rolle bei der Aufrechterhaltung einer stabilen und zuverlässigen Energieversorgung.Sie stellen sicher, dass die Spannung, die an Häuser, Fabriken und gewerbliche Gebäude geliefert wird, den spezifischen Anforderungen jedes Systems entspricht, um Schäden an elektrischen Geräten zu verhindern und den Energieverlust zu minimieren.

Der effiziente Betrieb eines Step-Down-Transformators ist nicht nur für seine eigene Leistung, sondern auch für die allgemeine Stabilität des Stromnetzes von entscheidender Bedeutung.Wenn ein Transformator überhitzt oder ausbrennt, kann er schwerwiegende elektrische Fehler verursachen, die Stromversorgung stören und verbundene Systeme beeinflussen.Regelmäßige Wartung, korrektes Lastmanagement und Schutzgeräte tragen dazu bei, die Transformatoren sicher, effizient und langlebig zu halten.

Arbeitsverkehrsbetriebsbetrieb

Ein Step-Down-Transformator arbeitet basierend auf dem Prinzip von elektromagnetische Induktion, bei der es darum geht, eine Spannung durch ein sich ändernder Magnetfeld zu erzeugen.Seine primäre Funktion besteht darin, eine höhere Eingangsspannung in eine niedrigere Ausgangsspannung umzuwandeln, ohne die Frequenz zu ändern.Dieser Prozess stellt sicher, dass elektrische Energie sicher und effizient auf Geräte oder Systeme übertragen werden kann, die niedrigere Spannungsniveaus erfordern.Durch die Absenkung der Spannung helfen Step-Down-Transformatoren, elektrische Geräte vor Schäden zu schützen und die allgemeine Zuverlässigkeit von Stromverteilungssystemen zu verbessern.

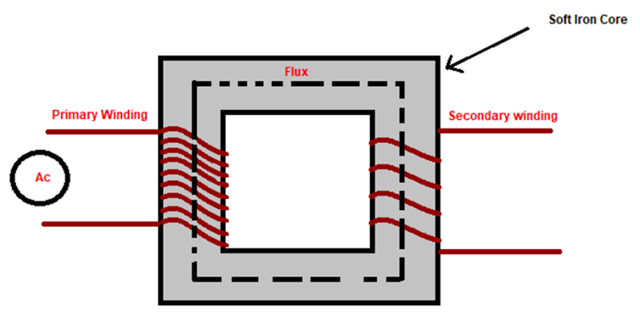

In a Einzelphasen-StarttransformatorDie primäre Wicklung ist mit einer Hochspannungsstromquelle verbunden.Beim Wechselstrom fließt diese Wicklung durch, erzeugt es einen abwechselnden magnetischen Fluss innerhalb des Eisenkerns.Dieser Fluss, der als Hauptmagnetfluss bekannt ist, durchläuft sowohl die primären als auch die sekundäre Wicklungen.Wenn das Magnetfeld die Richtung mit dem Wechselstrom kontinuierlich ändert, induziert es in beiden Wicklungen eine elektromotive Kraft (EMF).Die sekundäre Wicklung mit weniger Kurven als die primäre Wicklung erzeugt eine niedrigere induzierte Spannung.Dieser Unterschied in der Anzahl der Kurven zwischen den beiden Wicklungen ermöglicht es dem Transformator, die Spannung effektiv nach unten zu treten.

Die Beziehung zwischen Spannung, Frequenz, Kurven und Magnetfluss in einem Transformator wird durch die Gleichung e = 4,44 F n φm ausgedrückt, wobei E die induzierte EMF ist, f ist die Frequenz des abwechselnden Stroms, n ist die Anzahl der Kurven in der Spule, und φm repräsentiert den maximalischen magnetischen Flux.Da sich die Anzahl der Kurven zwischen den primären und sekundären Wicklungen unterscheidet, unterscheiden sich auch die induzierten Spannungen.In einem Step-Down-Transformator hat die primäre Wicklung mehr Kurven als die sekundäre Wicklung, was zu einem niedrigeren Spannungsausgang führt.Dieses grundlegende Verhältnis bestimmt das Ausmaß der Spannungsreduzierung und stellt sicher, dass der Transformator für verschiedene elektrische Anwendungen auf nutzbarer Ebene liefert.

Wenn die sekundäre Wicklung nicht mit einer Last verbunden ist, fließt nur ein kleiner Strom, der als Anregungsstrom bezeichnet wird, in der primären Wicklung.Dieser Strom behält das Magnetfeld im Kern des Transformators bei.Sobald eine Last mit der sekundären Wicklung verbunden ist, beginnt der Strom durch sie zu fließen und erzeugt ein Magnetfeld, das sich dem ursprünglichen magnetischen Fluss widersetzt.Da die Eingangsspannung jedoch konstant bleibt, passt der Transformator automatisch ein, indem mehr Strom durch die primäre Wicklung fließen kann.Dieser Prozess behält einen stabilen magnetischen Fluss bei und gewährleistet einen effizienten Stromübertragung von der Primärseite zur Sekundärseite.Die Spannungs- und Kurvenbeziehung kann als V₁/V₂ = n₁/n₂ ausgedrückt werden, was zeigt, dass das Spannungsverhältnis direkt proportional zur Anzahl der Kurven in jeder Wicklung ist.

Step-Down-Transformatoren sind je nach Anwendung in verschiedenen Spannungskonfigurationen verfügbar.Zu den gängigen Eingangsspannungen gehören 460 V, 400 V, 380 V und 220 V, während die entsprechenden Ausgangsspannungen in der Regel 380 V, 220 V, 110 V, 36 V oder 24 V betragen. Diese Spannungsniveaus machen Step-Down-Transformatoren, die für einen breiten Bereich von Verwendungsmöglichkeiten geeignet sind, von großen Industriestromsystemen und gewerblichen Anwendungen.Durch effizientes Umwandeln hoher Transmissionsspannungen in niedrigere, sicherere Werte spielen Step-Down-Transformatoren eine wesentliche Rolle beim stabilen und sicheren Betrieb moderner elektrischer Netzwerke.

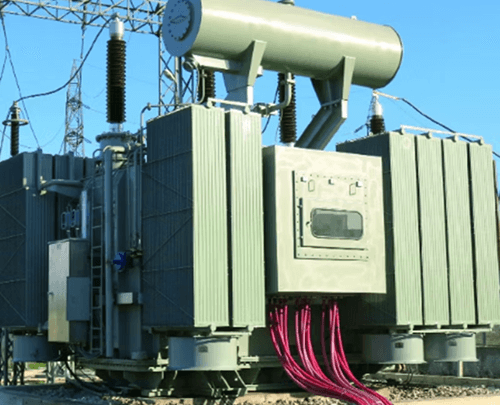

Betriebsbedingungen eines 220-kV-Step-Down-Transformators

Ein 220-kV-Trepp-Down-Transformator wird verwendet, um Hochspannungsstrom in niedrigere Spannungsniveaus zu verwandeln, die in Stromversorgungssystemen und Industriegebieten sicher eingesetzt werden können.Es funktioniert gut, solange es innerhalb seiner Nenngrenze arbeitet und eine ordnungsgemäße Kühlung hat.Der Transformator kann basierend auf seinen Typenschildwerten ausgeführt werden, wenn das Kühlsystem ordnungsgemäß funktioniert.Unabhängig davon, in welcher Tap -Position die Sekundärwicklung verwendet wird, kann die Sekundärwicklung den Nennstrom sicher tragen, solange die Eingangsspannung nicht über 5% des Nennwerts beträgt und die Temperatur im sicheren Bereich bleibt.In einigen besonderen Fällen kann es auch bei bis zu 110% seiner Nennspannung arbeiten.Wenn der Laststrom k (k ≤ 1) ist, wenn der Nennstrom ist, sollte die Spannung U dieser Formel folgen: u (%) = 110 - 5k².Diese Formel hilft, den Transformator sicher laufen zu lassen und verhindert eine Überhitzung oder Beschädigung unter verschiedenen Lastbedingungen.

Das Kühlsystem ist sehr wichtig, um den Transformator stabil zu halten und eine Überhitzung zu verhindern.Es darf den Transformator nicht ohne funktionierende Kühler bedienen.Der Kühler muss zwei Stromquellen haben, die beide während des normalen Betriebs eingeschaltet sind, sodass einer als Backup dienen kann, wenn der andere fehlschlägt.Das Hauptkühlsystem sollte auch eine Auxiliary- und eine Standby -Einheit haben.Diese Einheiten müssen abwechselnd verwendet werden, um sicherzustellen, dass sie in gutem Zustand bleiben.Ein gut gepflegtes Kühlsystem hilft bei der Verringerung der Wärme, schützt die Isolierung und erweitert die Lebensdauer des Transformators.

Es ist auch sehr wichtig, die Temperatur des Transformators innerhalb der sicheren Grenze zu halten.Die obere Öltemperatur und der Temperaturanstieg der Teile im Transformator sollten die angegebenen Grenzen nicht überschreiten.Wenn dies der Fall ist, kann dies die Isolierung beschädigen, zu einer Ölverschlechterung führen oder sogar zu einem Transformatorversagen führen.Regelmäßige Temperaturprüfungen mit Sensoren oder automatischen Steuerungssystemen tragen dazu bei, dass der Transformator innerhalb eines sicheren Temperaturbereichs ausgeführt wird.Dies hält den Transformator effizient, sicher und langlebig.

Ein weiterer wichtiger Faktor ist der Isolationswiderstand, der zeigt, wie gut die Isolierung des Transformators dem elektrischen Stromverlust widerstehen kann.Basierend auf den Standardanforderungen sollte der Isolationswiderstand je nach Spannungsstufe mit spezifischen Werkzeugen getestet werden.Verwenden Sie für Spulen über 1000 V einen 2500 -V -Megger und verwenden Sie für Spulen unter 1000 V einen 500 -V- oder 1000 -V -Megger.Das Isolationsabsorptionsverhältnis (R₆₀/R₁₅) sollte mindestens 1,3 betragen, was bedeutet, dass die Isolierung trocken und in gutem Zustand ist.Der Widerstand sollte bei der gleichen Temperatur nicht unter 700IC des zuletzt aufgezeichneten Wertes sinken, und er muss immer höher als 1 MΩ pro kV der Nennspannung sein.Regelmäßige Isolierungstests helfen, Fehler zu vermeiden und den Transformator sicher zu betreiben.

Richtlinien für Transformatorbetrieb und technische Anforderungen

Der zuverlässige Betrieb eines Transformators hängt von der strengen Einhaltung von Standardverfahren und Sicherheitsvorschriften ab.Jeder Schritt von der Vorbereitung bis zur Wartung muss sorgfältig durchgeführt werden, um eine stabile Leistung und eine lange Lebensdauer zu gewährleisten.

Vorbereitungsvorbereitung

Führen Sie vor der Energieversorgung des Transformators eine vollständige Inspektion durch.Überprüfen Sie, ob der Isolationswiderstand den erforderlichen Standards entspricht, und bestätigen Sie, dass das Kühlsystem ordnungsgemäß funktioniert.Stellen Sie sicher, dass alle Restgas entfernt werden, und untersuchen Sie den Ölstand, die Ölfarbe und die Buchsen auf Anomalien.Nur wenn alle Komponenten in gutem Zustand sind, falls der Transformator eingeschaltet wird.Diese Schritte verhindern Schäden und gewährleisten einen sicheren Betrieb.

Sicherheits- und Schutzprüfungen

Aktivieren Sie vor dem Einschalten des Transformators alle Schutz- und Sicherheitsgeräte.Stellen Sie sicher, dass die Schutzrelais, Steuerungssysteme und Kühlgeräte normal betrieben werden.Überprüfen Sie die Feuerlösch- und Alarmsysteme, um sicherzustellen, dass sie im Notfall korrekt reagieren.Die ordnungsgemäße Prüfung dieser Systeme schützt sowohl den Transformator als auch den Betriebspersonal.

Schaltvorgang

Schließen Sie beim Energieversorgung immer den Messerschalter auf der Hochspannungsseite (Netzteil) zuerst.Vermeiden Sie es, von der Niederspannungsseite von der Seite zu laden, sofern dies nicht unbedingt erforderlich ist.Schließen Sie beim Hochspannungsladung den neutralen Erdungsschalter für die Sicherheit an.Nach dem Energieversorgung können Sie den Erdungsschalter je nach den Systemanforderungen öffnen oder geschlossen halten.Halten Sie für Transformatoren im normalen Betrieb oder im Standby -Modus das schwere Gasschutzgerät in der Reiseposition, um einen automatischen Fehlerschutz zu erhalten.

Transformator -Impact -Test

Führen Sie vor vollem Betrieb einen Impact -Test durch, um die Leistung des Transformators zu bewerten.Stellen Sie den Schnellbrüche auf das etwa das 1,25-fache des maximalen dreiphasigen Kurzschlussstroms auf der Niederspannungsseite ein.Nehmen Sie den schweren Gasschutz ein und führen Sie fünf Vollspannungsschaltvorgänge durch.Notieren Sie die Ergebnisse nach jedem Test gemäß Standardverfahren.Wenn Sie nach Abschluss abgeschlossen sind, betreiben Sie den Transformator 24 Stunden lang unter Bedingungen ohne Ladung und zeichnen Sie den No-Last-Strom- und Öltemperaturanstieg pro Stunde auf.Dieser Test stellt sicher, dass der Transformator plötzliche elektrische Spannungen sicher bewältigen kann.

Betrieb des On-Load-Tap-Changers

Aktivieren Sie den On-Load-Tap-Changer, bevor Sie den Transformator in den Dienst bringen.Setzen Sie zuerst das Tap-Wechselsystem mit und passen Sie die Tap-Positionen Schritt für Schritt an, während Sie Änderungen der Spannung und des Stroms beobachten.Eine sorgfältige Überwachung während der Einstellung sorgt für die Spannungsstabilität und die sanfte Systemleistung.

Betrieb und Wartung

Konsistente Betrieb und Wartung sind für eine sichere und effiziente Transformatorleistung von wesentlicher Bedeutung.Erstellen Sie einen regelmäßigen Inspektionsplan für operative und Standby -Transformatoren.Führen Sie in Hochlastperioden Licht-Off-Inspektionen durch, um nach Entladungsfunken, Korona, Überhitzung oder verbrannten Gelenken zu überprüfen.Wenn ungewöhnliche Bedingungen gefunden werden, befolgen Sie sofort spezielle Inspektionsverfahren.Die Routinewartung trägt dazu bei, potenzielle Probleme frühzeitig zu erkennen, die Ausfallzeiten zu verringern und die Lebensdauer der Ausrüstung zu erweitern.

Wie gehe ich mit gemeinsamen Transformatorproblemen um?

Abnormaler Temperaturanstieg

Wenn die Temperatur des Transformators zu hoch wird:

• Überprüfen Sie die Last - Sehen Sie, ob der Transformator überlastet ist oder ob die Last zwischen den drei Phasen nicht ausgeglichen ist.Wenn es überlastet ist, reduzieren Sie die Last sofort.

• Überprüfen Sie das Kühlsystem - Stellen Sie sicher, dass der Kühler, der Lüfter und die Belüftung ordnungsgemäß funktionieren.

• Überprüfen Sie den Lüfter und die Sicherungen - prüfen Sie, ob der Kühllüftermotor ausgeführt wird, wenn eine Sicherung geblasen ist oder ob das Thermalrelais oder der Schalter fehlerhaft ist.

• Untersuchen Sie das Thermometer - Bestätigen Sie, dass das Temperatur -Lesegerät korrekt funktioniert.

• Suchen Sie nach Öllecks - Ein niedriger Ölstand oder eine Leckage kann die Kühlung verringern und eine Überhitzung verursachen.

• Wenn nötig abgeschaltet wird - Wenn alles normal erscheint, aber die Temperatur nach der Reduzierung der Last immer noch steigt, schalten Sie den Transformator aus Sicherheit und Inspektion aus.

Transformatorenölspiegeltropfen

Wenn der Ölstand sinkt:

• Langsamer Tropfen - normalerweise verursacht durch kleine Lecks oder kalte Temperaturen.Überprüfen Sie, ob Öl und Temperaturänderungen geändert werden können.

• Schneller Abfall - kann auf ein ernstes Problem oder ein großes Leckagen hinweisen.Stoppen Sie das Gasschutzsystem, verhindern Sie mehr Ölverlust und rufen Sie sofort das Wartungspersonal an.Wenn es nicht schnell repariert werden kann, schalten Sie die Stromversorgung aus und füllen Sie das Öl nach.

Lichtgasschutz aktiviert aktiviert

Wenn das Lichtgasschutzsystem aktiviert ist:

• Verwenden Sie einen Backup -Transformator - Wenn ein weiterer Transformator verfügbar ist, wechseln Sie dazu.

• Schalten Sie den schweren Gasschutz nicht aus - halten Sie ihn für Sicherheit aktiv.

• Proben nehmen - sammeln Sie Gas- und Ölproben aus dem Gasrelais zum Testen.

• Überprüfen Sie, ob die Luft eingeschlossen ist - Manchmal verursacht Luft im Relais Fehlalarme.Öffnen Sie das Ventil, um die gefangene Luft bei Bedarf freizusetzen.

• Überprüfen Sie die elektrischen Teile - suchen Sie nach losen Anschlüssen oder schlechten Isolierungen in der Schaltung.

Wenn das Testen zeigt, dass ein interner Fehler vorliegt, schalten Sie den Transformator sofort ab, um weitere Schäden zu vermeiden.

Überlastungsvorgang

Vor dem Ausführen eines Transformators unter Überlastbedingungen:

• Überprüfen Sie seinen Zustand - Stellen Sie sicher, dass der Transformator keine Öllecks, Überhitzung oder Isolationsprobleme aufweist.Wenn es ernsthafte Mängel gibt, überladen Sie sie nicht.

• Schalten Sie zusätzliche Kühlung ein - Verwenden Sie Backup -Kühler oder -ventilatoren während des Überlastungsbetriebs und überwachen Sie die Temperatur sorgfältig.

• Halten Sie einen Datensatz bei - schreiben Sie auf, wie lange der Transformator unter Überlastung läuft und wie viel zusätzlicher Ladung er trägt.

• Einen Transformator, der über seine Nennkapazität hinaus für zu lange läuft, kann seine Isolierung beschädigen und seine Lebensdauer verkürzen.

Kann ein Step-Down-Transformator umgekehrt funktionieren?

Ja, ein Step-Down-Transformator kann technisch als Step-up-Transformator verwendet werden.Das Prinzip hinter beiden Geräten ist das gleiche - elektromagnetische Induktion -, wodurch die Spannung zwischen zwei Ebenen umgewandelt werden kann, je nachdem, wie die Wicklungen verbunden sind.Durch die Umkehrung der Eingangs- und Ausgangsklemmen wird die Niederspannungsseite zum Eingang, und die Hochspannungsseite wird zum Ausgang, wodurch sie effektiv in eine Aufstiegskonfiguration umgewandelt wird.

Obwohl dies theoretisch funktioniert und in bestimmten kontrollierten Situationen angewendet werden kann, wird es nicht für den Langzeit- oder Hochleistungsverbrauch empfohlen.Step-Down-Transformatoren sind mit spezifischer Isolierung, Kühlung und Schutz ausgelegt, um die Spannung zu reduzieren und sie nicht zu erhöhen.Die Verwendung eines in Rückseite kann zu einer verringerten Effizienz, Überhitzung oder sogar vorzeitiger Verschleiß im Laufe der Zeit führen.Obwohl möglich, ist es jedoch am besten, einen Transformator zu verwenden, der speziell für Stimmbeteiligungen entwickelt wurde, um die Sicherheit und die stabile Leistung zu gewährleisten.

Abschluss

Step-Down-Transformatoren sind wesentliche Komponenten in den heutigen Stromversorgungssystemen.Sie ermöglichen es, Strom effizient zu übertragen und ihn sicher an die Endbenutzer zu liefern.Durch den ordnungsgemäßen Betrieb, die regelmäßige Wartung und die Einhaltung von Sicherheitsstandards können diese Transformatoren viele Jahre reibungslos laufen.Das Verständnis ihres Arbeitsprinzips, der Betriebsbedingungen und der gängigen Schritte zur Fehlerbehebung hilft, Probleme wie Überhitzung oder Isolationsversagen zu verhindern.Während sie technisch als Step-up-Transformatoren technisch umgekehrt arbeiten können, werden sie am besten für ihren beabsichtigten Zweck verwendet, um die Spannung sicher und effizient abzuschließen.Mit guter Sorgfalt und korrekter Nutzung spielen Step-Down-Transformatoren weiterhin eine wichtige Rolle bei der stabilen und zuverlässigen Aufbewahrung von elektrischen Systemen.

Häufig gestellte Fragen [FAQ]

1. Was sind die Haupttypen von Step-Down-Transformatoren?

Step-Down-Transformatoren sind in verschiedenen Typen erhältlich, einschließlich Einzelphasen-, Dreiphasen-, Isolierungs- und Autotransformatoren.Jeder Typ ist für bestimmte Anwendungen ausgelegt, abhängig vom Spannungsniveau, der Leistungskapazität und der Lastanforderungen.

2. Warum verwenden wir Step-Down-Transformatoren in der Stromverteilung?

Sie reduzieren hohe Übertragungsspannungen auf sicherere Werte, die für Häuser, Branchen und Büros geeignet sind.Dies gewährleistet eine effiziente Stromversorgung und schützt bei gleichzeitig durch hohen Spannung verursachten Schäden vor Schäden.

3.. Wie kann man die richtige Größe des Step-Down-Transformators bestimmen?

Die Größe hängt von der Gesamtlastleistung in Kilovolt-Ampere (KVA) ab.Wählen Sie immer einen Transformator mit einer etwas höheren KVA -Bewertung als Ihre maximale Belastung, um Überladung und Überhitzung zu vermeiden.

4. Was sind häufige Anzeichen eines Transformatorversagens?

Zu den Warnschildern zählen ungewöhnliche Summengeräusche, Überhitzung, Ölleckage oder plötzliche Spannungsabfälle.Eine frühzeitige Erkennung und Wartung kann kostspielige Ausbrüche verhindern und die Sicherheit gewährleisten.

5. Können Streifentransformatoren Energie sparen?

Ja.Durch die Reduzierung von hohen Spannungen auf nutzbare Werte effizient minimieren sie die Stromverluste während der Übertragung und tragen dazu bei, die konstante Spannung für verbundene Geräte aufrechtzuerhalten.

6. Wie oft sollten Step-Down-Transformatoren aufrechterhalten werden?

Routineinspektionen sollten alle 6 bis 12 Monate durchgeführt werden.Die Wartung umfasst die Überprüfung des Ölspiegels, die Reinigung von Kühlventilatoren, das Festziehen von Terminals und das Testen der Isolationsresistenz.

7. Welche Sicherheitsgeräte schützen Starttransformatoren?

Zu den gängigen Schutzgeräten gehören Leistungsschalter, Sicherungen, Gasrelais, Temperatursensoren und Überstromrelais.Diese verhindern Schäden durch Überlastungen, Fehler oder Überhitzung.
