Verständnis von Chebyshev-RF-Filtern in RF-Systemen

RF-Systeme müssen häufig nützliche Signale von unerwünschtem Rauschen, Harmonischen und benachbarten Kanälen trennen. Hierbei wird ein Chebyshev-RF-Filter wichtig. Es ist so konzipiert, dass es einen schärferen Abschneider als viele grundlegende Filtertypen bietet, was bedeutet, dass es unerwünschte Frequenzen nach dem Grenzfrequenzpunkt schneller ablehnen kann. In diesem Artikel erfahren Sie, was ein Chebyshev-RF-Filter ist, wie es funktioniert, seine Haupttypen, wichtige Spezifikationen und mehr.

Katalog

Was ist ein Chebyshev-RF-Filter?

Ein Chebyshev-RF-Filter ist eine Art von Funkfrequenz (RF)-Filter, das darauf ausgelegt ist, einen schärferen Übergang zwischen dem Passband und dem Sperrband als ein Butterworth-Filter derselben Ordnung zu bieten. Es erreicht diese verbesserte Selektivität, indem es kontrollierte Welligkeit entweder im Passband oder im Sperrband zulässt, je nach Filterdesign. Durch die Dämpfung von Signalen außerhalb des gewünschten Frequenzbereichs helfen diese Filter, die Signalqualität zu verbessern und Störungen zu reduzieren. Es ist eine beliebte Wahl in RF-Schaltungen, in denen Bandbreitenkontrolle, Signalisolation und Spektrumeffizienz wichtige Entwurfsanforderungen sind.

Wie filtert ein Chebyshev-RF-Filter Signale?

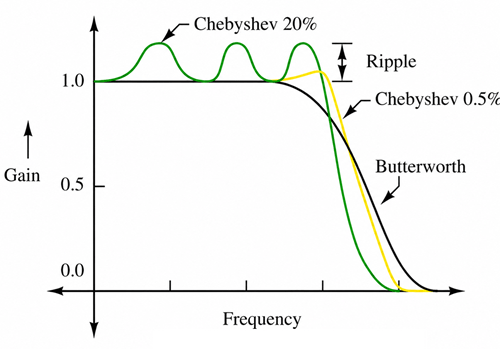

Das Bild unten zeigt den Frequenzgang eines Chebyshev-Filters im Vergleich zu einem Butterworth-Filter. Ein Chebyshev-RF-Filter funktioniert, indem es Signale innerhalb eines gewünschten Frequenzbereichs durchlässt und unerwünschte Frequenzen außerhalb dieses Bereichs dämpft. Sein Hauptmerkmal ist das Vorhandensein von kontrollierter Welligkeit im Passband, was hilft, einen viel steileren Abfall nahe der Grenzfrequenz zu erreichen.

Im Diagramm hat die grüne Kurve (Chebyshev 20%) eine größere Bandpasswelligkeit. Da mehr Welligkeit zulässig ist, wechselt der Filter sehr schnell vom Passband in den Sperrband. Dies bietet eine ausgezeichnete Frequenzselektion, führt jedoch zu größeren Schwankungen im Signalverstärkungsgrad innerhalb des Passbandes.

Die gelbe Kurve (Chebyshev 0,5%) hat viel kleinere Welligkeit. Sie bietet immer noch einen schärferen Abschneider als ein Butterworth-Filter und behält dabei eine stabilere Passbandantwort.

Die schwarze Kurve (Butterworth) hat ein völlig flaches Passband ohne Welligkeit. Ihr Abfall ist jedoch allmählicher, was bedeutet, dass unerwünschte Frequenzen nahe der Grenzfrequenz nicht so schnell gedämpft werden.

In RF-Systemen enthält das Eingangssignal sowohl gewünschte als auch unerwünschte Frequenzkomponenten. Der Chebyshev-Filter lässt die gewünschten Frequenzen mit minimalem Verlust durch und dämpft Frequenzen jenseits des Grenzfrequenzpunkts schnell.

Haupttypen von Chebyshev-RF-Filtern

Chebyshev-RF-Filter werden hauptsächlich in Typ I Chebyshev-Filter und Typ II Chebyshev-Filter unterteilt. Beide Typen sind so konzipiert, dass sie eine schärfere Frequenzselektivität als viele grundlegende Filterdesigns bieten, jedoch platzieren sie die Welligkeit in verschiedenen Teilen der Frequenzantwort.

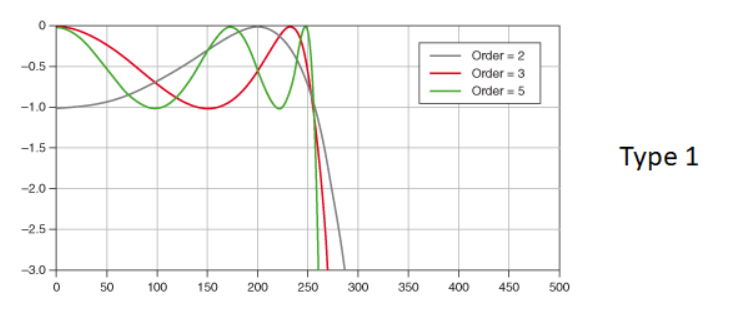

• Typ I Chebyshev-Filter – Ein Typ I Chebyshev-Filter hat Welligkeit im Durchlassbereich. Das bedeutet, dass der Gewinn vor der Grenzfrequenz leicht ansteigt und fällt. Wie im Bild zur Typ I-Antwort dargestellt, erzeugen höhere Filterordnungen mehr Welligkeitszyklen und einen schärferen Abfall nach dem Grenzpunkt. Dieser Typ wird häufig verwendet, wenn eine starke Frequenztrennung erforderlich ist, wie z.B. in RF-Empfängern, Sendern und Kommunikationssystemen.

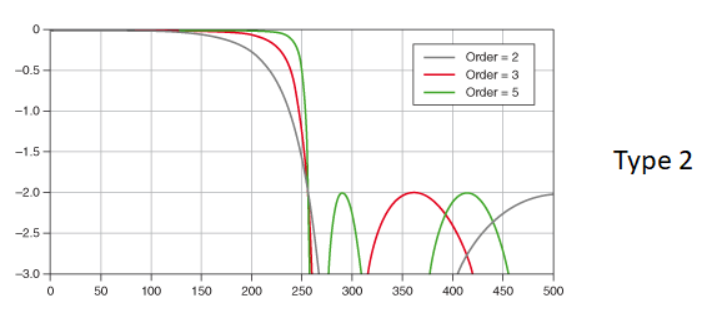

• Typ II Chebyshev-Filter – Ein Typ II Chebyshev-Filter, auch inverses Chebyshev-Filter genannt, hat einen flacheren Durchlassbereich, aber Welligkeit im Sperrbereich. Wie im Bild zur Typ II-Antwort dargestellt, bleibt der gewünschte Frequenzbereich vor der Grenzfrequenz stabiler, während der verworfene Frequenzbereich Welligkeit enthält. Dieser Typ ist nützlich, wenn die Genauigkeit des Durchlassbereichs wichtig ist, aber der Schaltkreis dennoch eine starke Abweisung unerwünschter Frequenzen benötigt.

Der Hauptunterschied zwischen diesen Typen liegt darin, wo die Welligkeit auftritt. Typ I platziert die Welligkeit im Durchlassbereich, um einen schnelleren Übergang nach der Grenzfrequenz zu erreichen. Typ II hält den Durchlassbereich flacher und platziert die Welligkeit im Sperrbereich. Im praktischen RF-Design wird häufig Typ I für eine schärfere Selektivität gewählt, während Typ II besser ist, wenn eine sauberere Durchlassantwort erforderlich ist.

Hauptspezifikationen eines Chebyshev RF-Filters

Mehrere Hauptspezifikationen bestimmen die Leistung eines Chebyshev RF-Filters. Diese Spezifikationen beeinflussen, wie scharf der Filter gewünschte und unerwünschte Frequenzen voneinander trennt, wie viel Signalvariation erlaubt ist und wie viel Signalverlust im RF-Pfad auftritt.

Durchlassbereich-Welligkeit

Die Durchlassbereich-Welligkeit ist eines der bestimmenden Merkmale eines Chebyshev-Filters. Im Gegensatz zu einem Butterworth-Filter, der einen flachen Durchlassbereich hat, erlaubt ein Chebyshev-Filter kontrollierte Gewinnvariation innerhalb des Durchlassbereichs. Welligkeit wird normalerweise in Dezibel angegeben, wie z.B. 0,1 dB, 0,5 dB oder 1 dB. Ein höherer Welligkeitswert führt normalerweise zu einem steileren Filterabfall, erzeugt jedoch auch mehr Amplitudenvariation im gewünschten Signal.

Grenzfrequenz

Die Grenzfrequenz markiert den Übergang zwischen dem Durchlassbereich und dem Sperrbereich. Es ist der Punkt, an dem der Filter beginnt, Signale stärker zu dämpfen. In RF-Systemen bestimmt die Grenzfrequenz, welcher Frequenzbereich durchgelassen wird und welcher Bereich verworfen wird.

Filterordnung

Die Filterordnung bezieht sich auf die Anzahl der reaktiven Elemente oder Filterstufen, die im Design verwendet werden. Ein Chebyshev-Filter höherer Ordnung bietet eine schärfere Frequenztrennung und eine stärkere Dämpfung unerwünschter Signale. Es erfordert jedoch auch mehr Komponenten, erhöht die Schaltungskomplexität und kann den Einfügeverlust erhöhen.

Abfallrate

Die Abfallrate beschreibt, wie schnell der Filter Signale über die Grenzfrequenz hinaus reduziert. Chebyshev-Filter sind bekannt für ihren steilen Abfall, was sie nützlich macht, wenn unerwünschte Frequenzen nahe am gewünschten Signal liegen. Dies ist einer der Gründe, warum sie häufig in RF-Empfängern, Sendern und Kommunikationsschaltungen verwendet werden.

Sperrbereich-Dämpfung

Die Sperrbereich-Dämpfung zeigt, wie stark der Filter unerwünschte Signale außerhalb des Durchlassbereichs reduziert. Sie wird in Dezibel gemessen. Eine höhere Sperrbereich-Dämpfung bedeutet eine bessere Unterdrückung von Störungen, Oberwellen und benachbarten Kanalsignalen.

Einfügeverlust

Der Einfügeverlust ist die Menge an Signalleistung, die verloren geht, wenn das Signal den Filter passiert. In RF-Schaltungen wird ein niedrigerer Einfügeverlust bevorzugt, da er hilft, die Signalstärke zu bewahren und die Systemeffizienz zu verbessern.

Frequenzselektivität

Frequenzselektivität bezieht sich darauf, wie gut der Filter gewünschte Frequenzen von unerwünschten Frequenzen trennt. Ein Chebyshev-Filter hat eine hohe Selektivität, da sein Welligkeitsdesign einen schärferen Übergang zwischen Durchlassbereich und Sperrbereich ermöglicht.

Impedanz

Chebyshev RF-Filter sind normalerweise für eine spezifische Quelle und Lastimpedanz ausgelegt, häufig 50 Ω oder 75 Ω in RF-Systemen. Eine ordnungsgemäße Impedanzanpassung hilft, Signalreflexionen, Rückflussverluste und unerwünschte stehende Wellen zu reduzieren.

Grundlegende Chebyshev-Filter-Formeln

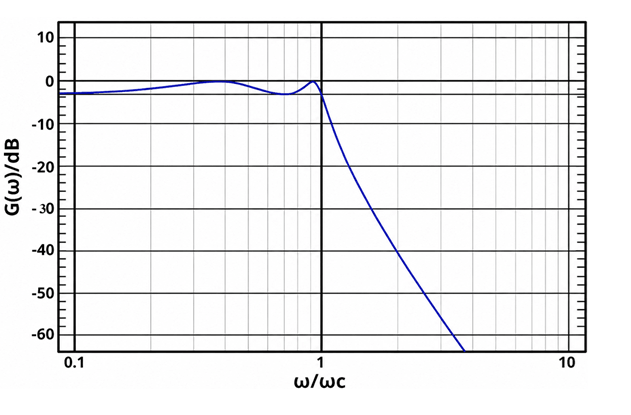

Das Bild zeigt eine typische Antwort eines Typ I Chebyshev-Filters. Die leichte Welligkeit im Durchlassbereich und die steile Dämpfung nach der Grenzfrequenz sind Schlüsselkriterien von Chebyshev-Filtern.

Die Betragantwort ist gegeben durch:

|H(jω)| = 1 / √[1 + ε²Tn²(ω/ωc)]

Wo:

• |H(jω)| = Betragantwort

• ε = Welligkeitsfaktor

• Tn = n-te Ordnung Chebyshev-Polynom

• ω = Winkelhäufigkeit

• ωc = Grenzwinkelhäufigkeit

Der minimale Durchlassbereich-Gewinn ist:

Gmin = 1 / √(1 + ε²)

Der Welligkeitsfaktor kann aus der Spezifikation der Durchlassbereich-Welligkeit berechnet werden:

ε = √(10^(Rp/10) − 1)

Wo Rp die Durchlassbereich-Welligkeit in Dezibel (dB) ist.

Diese Gleichungen werden häufig bei der Gestaltung von Chebyshev-Filtern und der Berechnung ihrer Frequenzantwort verwendet. Sie helfen, die Beziehung zwischen Ripple, Filterordnung, Grenzfrequenz und Dämpfungseigenschaften zu bestimmen.

Beispiel Chebyshev Filter Schaltungen

Die folgenden Beispiele zeigen typische zweite-Ordnung Chebyshev-Filter-Schaltungen basierend auf der Sallen-Key-Topologie.

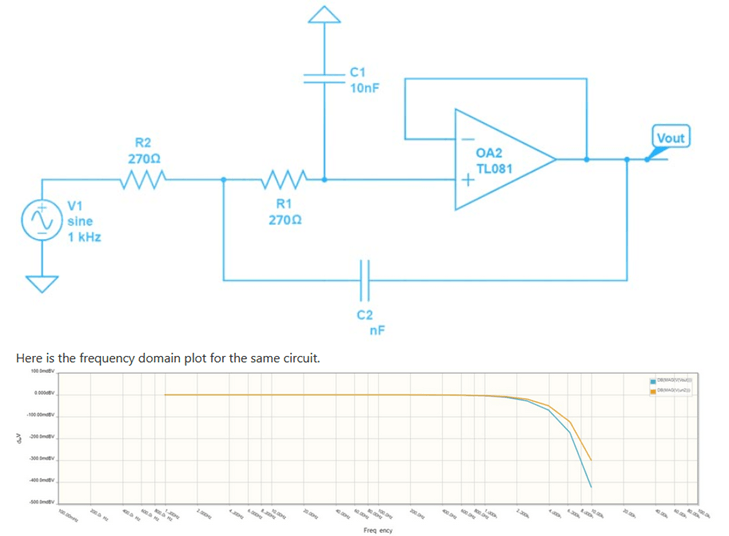

Chebyshev-Tiefpassfilter-Schaltung

Diese Schaltung ist ein zweiter-Ordnung Typ I Chebyshev Tiefpassfilter, der mit einem TL081 Operationsverstärker implementiert ist. Das Widerstands-Kondensator-Netzwerk bestimmt die Grenzfrequenz und die Ripple-Eigenschaften, während der Operationsverstärker Pufferung und Stabilität bietet. Signale unterhalb der Grenzfrequenz passieren mit minimaler Dämpfung, während hochfrequente Komponenten schnell gedämpft werden. Der Frequenzgang zeigt das charakteristische Passband-Ripple und den steilen Abfall eines Chebyshev-Filters.

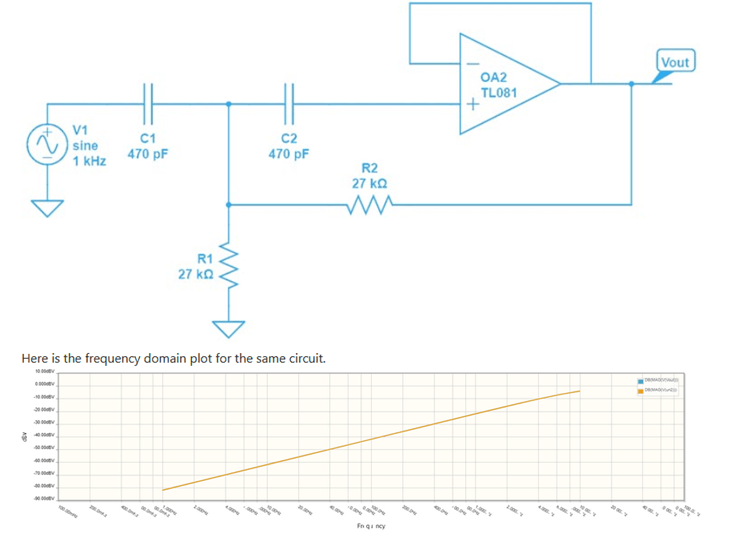

Chebyshev-Hochpassfilter-Schaltung

Der zweite-Ordnung Typ I Chebyshev Hochpassfilter basiert auf der Sallen-Key-Konfiguration. Die Kondensatoren am Eingang blockieren niederfrequente Signale und lassen hochfrequente Signale passieren. Das Widerstands-Kondensator-Netzwerk und der Operationsverstärker bestimmen die Grenzfrequenz und die Filterantwort. Der begleitende Frequenzgang zeigt eine zunehmende Verstärkung über der Grenzfrequenz bei gleichzeitiger Dämpfung niederfrequenter Komponenten.

Anwendungen von Chebyshev RF-Filtern

• Drahtlose Kommunikationssysteme - Chebyshev RF-Filter werden verwendet, um gewünschte Frequenzbänder zu trennen und Störungen von nahegelegenen Kanälen zu reduzieren.

• RF-Empfänger - Hilft unerwünschte Signale, Rauschen und benachbarte Kanalstörungen vor der Signalverarbeitung zu entfernen.

• RF-Sender - Dämpft Harmonische und unerwünschte Frequenzkomponenten, bevor das Signal übertragen wird.

• Radarsysteme - Chebyshev RF-Filter bieten eine präzise Frequenzregelung für zuverlässige Signal- und Zielmessung.

• Satellitenkommunikationsgeräte - Hilft, eine saubere Signalübertragung und -empfang über überfüllte Frequenzbänder aufrechtzuerhalten.

• RF-Testinstrumente - Wird in Spektrum-Analysatoren, Signalgebern und Kommunikationstestern verwendet, um die Messgenauigkeit zu verbessern.

Chebyshev RF-Filter vs Butterworth und andere RF-Filter

Parameter	Chebyshev Filter	Butterworth Filter	Bessel Filter	Elliptic Filter
Passband Ripple	0.01–3 dB	0 dB	0 dB	0.01–3 dB
Stopband Ripple	0 dB (Typ I)	0 dB	0 dB	0.01–3 dB
Normalized Passband Gain	±Rp dB	0 dB	0 dB	±Rp dB
Roll-Off Rate per Pole	20 dB/Jahrzehnt	20 dB/Jahrzehnt	20 dB/Jahrzehnt	20 dB/Jahrzehnt
Selektivitätsfaktor (relativ)	0.8–0.9	0.5–0.7	0.3–0.5	0.9–1.0
Gruppenlaufzeit Variation	Mittel	Niedrig	Am niedrigsten	Am höchsten
Phasennormalität	Mittel	Gut	Ausgezeichnet	Schlecht
Überschuss in Schrittantwort	5–30%	4–15%	<5%	20–40%
Dämpfung bei 2× Grenzfrequenz (Beispiel 5. Ordnung)	~50–55 dB	~30–35 dB	~20–25 dB	~60–70 dB
Dämpfung bei 1.5× Grenzfrequenz (Beispiel 5. Ordnung)	~30–35 dB	~18–22 dB	~10–15 dB	~40–50 dB
Filterordnung erforderlich für 40 dB Abweisung*	4–5	6–8	8–10	3–4
Typische Einfügedämpfung (RF)	0.5–3 dB	0.3–2 dB	0.3–2 dB	1–4 dB
Typischer Rückfluss Verlust	15–25 dB	20–30 dB	20–30 dB	15–25 dB
Typischer VSWR	1.2:1–1.5:1	1.1:1–1.5:1	1.1:1–1.5:1	1.3:1–1.8:1
Bauteil Empfindlichkeit	Mittel	Niedrig	Niedrig	Hoch
Design Komplexität	Mittel	Niedrig	Niedrig	Hoch

Fazit

Der Hauptvorteil eines Chebyshev-RF-Filters ist sein steiler Übergangsbereich, der es ermöglicht, nahegelegene unerwünschte Frequenzen schneller zu dämpfen als ein Butterworth- oder Bessel-Filter derselben Ordnung. Bei der Auswahl eines Chebyshev-RF-Filters sollten die erforderliche Grenzfrequenz, die Welligkeit im Durchlassbereich, die Dämpfung im Sperrbereich, die Einfügedämpfung und die Systemimpedanz berücksichtigt werden. Anwendungen, die maximale Frequenzselektion erfordern, profitieren oft von einem höheren Welligkeitswert und einer höheren Filterordnung, während Anwendungen, die eine stabilere Signalamplitude erfordern, niedrigere Welligkeitswerte verwenden können.

Häufig gestellte Fragen [FAQ]

1. Warum kann ein Chebyshev-Filter eine steilere Bandbreitendämpfung als ein Butterworth-Filter derselben Ordnung erreichen?

Ein Chebyshev-Filter ermöglicht eine kontrollierte Welligkeit in seiner Frequenzantwort. Dieser Designkompromiss ermöglicht einen schnelleren Übergang zwischen dem Durchlass- und Sperrbereich, was zu einer besseren Frequenzselektion als bei einem Butterworth-Filter gleicher Ordnung führt.

2. Wie beeinflusst die Welligkeit im Durchlassbereich die Signalqualität in RF-Systemen?

Die Welligkeit im Durchlassbereich verursacht kleine Gewinnvariationen im Durchlassbereich. Während höhere Welligkeit die Selektivität und Dämpfung nahe der Grenzfrequenz verbessert, kann übermäßige Welligkeit die Genauigkeit der Signalamplitude in empfindlichen RF-Anwendungen beeinträchtigen.

3. Was passiert, wenn die Filterordnung in einem Chebyshev-Filter erhöht wird?

Eine Erhöhung der Filterordnung erzeugt eine steilere Bandbreitendämpfung und eine stärkere Dämpfung im Sperrbereich. Es erhöht jedoch auch die Schaltkreis-Komplexität, die Anzahl der Komponenten und kann eine höhere Einfügedämpfung einführen.

4. Warum ist die Impedanzanpassung wichtig, wenn ein Chebyshev-RF-Filter verwendet wird?

Impedanzfehlanpassungen können Signalreflexionen, Rückflussdämpfung und stehende Wellen verursachen. Die Anpassung des Filters an die Systemimpedanz, wie 50 Ω oder 75 Ω, trägt zur Aufrechterhaltung der Signalintegrität und der Filterleistung bei.

5. Kann ein Chebyshev-Filter sowohl für Tiefpass- als auch für Hochpassanwendungen verwendet werden?

Ja. Chebyshev-Filterantworten können als Tiefpass-, Hochpass-, Bandpass- oder Bandsperrfilter implementiert werden, je nach Frequenzbereich, der durchgelassen oder abgelehnt werden muss.

6. Wie unterscheidet sich ein Typ II Chebyshev-Filter in der praktischen Anwendung von einem Typ I-Filter?

Ein Typ I-Filter bietet eine steilere Bandbreitendämpfung durch Welligkeit im Durchlassbereich, während ein Typ II-Filter einen flachen Durchlassbereich beibehält und Welligkeit im Sperrbereich platziert. Typ II-Designs werden oft gewählt, wenn die Genauigkeit im Durchlassbereich wichtiger ist.

7. Welche Faktoren können die Grenzfrequenz eines Chebyshev-Filters verschieben?

Komponenten-Toleranzen, Temperaturschwankungen, PCB-Parasitiken und Fertigungsvariationen können die Werte von Kondensatoren und Induktivitäten ändern, sodass die tatsächliche Grenzfrequenz von dem geplanten Ziel abweicht.
