CD4026B Datenblatt Leitfaden: Pinbelegung, Spezifikationen und Arbeitsprinzip

Der CD4026B ist ein nützlicher CMOS-Zähler-IC für Schaltungen, die Pulses zählen und Zahlen auf einem 7-Segment-Display anzeigen müssen. Anstatt einen separaten Zähler-IC und einen separaten Anzeige-Decoder zu verwenden, kombiniert der CD4026B beide Funktionen in einem Gerät. Dieser Artikel erklärt die Pinbelegung des CD4026B, die interne Funktionsweise, elektrische Spezifikationen, die Anzeigeverbindung, die Schaltung für einen zweiziffrigen Zähler und mehr.

Katalog

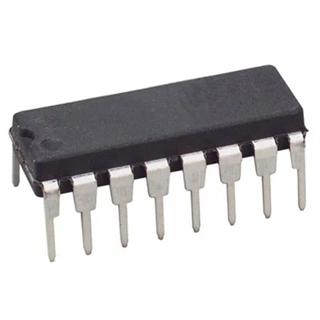

CD4026B Überblick

Der CD4026B ist ein CMOS-Dezimalzähler mit einem integrierten 7-Segment-Display-Decoder. Er zählt Taktpulse von 0 bis 9 und wandelt den internen Johnson-Zählerausgang in Signale um, die eine Ziffer des numerischen Displays ansteuern können.

Der IC umfasst gängige Steuereingänge wie CLOCK, RESET und CLOCK INHIBIT. Ein hoher RESET-Signal setzt den Zähler auf Null zurück, während der CLOCK INHIBIT-Pin das Zählen stoppen kann, ohne den aktuellen Wert zu löschen. Der CD4026B bietet auch CARRY OUT, sieben dekodierte Segmentausgänge a–g, DISPLAY ENABLE und einen ungesteuerten C-Segmentausgang. Sein geringer Stromverbrauch und die reduzierte Anzahl externer Bauelemente machen ihn praktikabel für einfache numerische Anzeigeschaltungen.

Wenn Sie daran interessiert sind, den CD4026B zu kaufen, können Sie uns gerne bezüglich Preisen und Verfügbarkeit kontaktieren.

Bestellinformationen IC

Bestellbare Gerät	Status	Verpackungsart	Verpackungszeichnung	Pins	Verpackungsmenge	Umweltplan	Oberflächenbeschichtung/Ballfinish	MSL Höchsttemperatur	Betriebstemperatur (°C)
CD4026BE	AKTIV	PDIP	N	16	25	Blei-frei (RoHS)	CU NIPDAU	N/A für Verpackungsart	-55 bis 125
CD4026BEE4	AKTIV	PDIP	N	16	25	Blei-frei (RoHS)	CU NIPDAU	N/A für Verpackungsart	-55 bis 125
CD4026BNSR	AKTIV	SO	NS	16	2000	Grün (RoHS & kein Sb/Br)	CU NIPDAU	Level-1-260C-UNLIM	-55 bis 125
CD4026BPW	AKTIV	TSSOP	PW	16	90	Grün (RoHS & kein Sb/Br)	CU NIPDAU	Level-1-260C-UNLIM	-55 bis 125
CD4026BPWE4	AKTIV	TSSOP	PW	16	90	Grün (RoHS & kein Sb/Br)	CU NIPDAU	Level-1-260C-UNLIM	-55 bis 125
CD4026BPWR	AKTIV	TSSOP	PW	16	2000	Grün (RoHS & kein Sb/Br)	CU NIPDAU	Level-1-260C-UNLIM	-55 bis 125
CD4033BE	AKTIV	PDIP	N	16	25	Blei-frei (RoHS)	CU NIPDAU	N/V für Pkg-Typ	-55 bis 125
CD4033BEE4	AKTIV	PDIP	N	16	25	Blei-frei (RoHS)	CU NIPDAU	N/V für Pkg-Typ	-55 bis 125
CD4033BPW	AKTIV	TSSOP	PW	16	90	Grün (RoHS & kein Sb/Br)	CU NIPDAU	Level-1-260C-UNLIM	-55 bis 125

CD4026B Pin-Konfiguration und Pin-Funktionen

Pin-Nummer	Pin-Name	Funktion
1	CLOCK (CLK)	Empfängt Taktpulse, die den Zähler von 0 auf 9 vorwärts bewegen. Der Zähler erhöht sich bei jedem positiven Taktübergang.
2	CLOCK INHIBIT	Aktiviert oder deaktiviert das Zählen. Ein LOW-Signal ermöglicht es den Taktimpulsen, den Zähler zu erreichen, während ein HIGH-Signal das Zählen stoppt.
3	DISPLAY ENABLE IN	Steuert den Betrieb der Anzeigeausgabe. Wird verwendet, um die 7-Segment-Anzeigenausgaben zu aktivieren oder zu leeren.
4	DISPLAY ENABLE OUT	Liefert ein Signal zur Aktivierung der Anzeige für das Kaskadieren mehrerer CD4026B-ICs in Mehrstellenanzeigesystemen.
5	CARRY OUT	Generiert einen Ausgangsimpuls, nachdem der Zähler eine volle Dekade (0–9) abgeschlossen hat. Wird zum Kaskadieren zusätzlicher Zähler verwendet.
6	f SEGMENT OUTPUT	Treibt das Segment f einer Common-Cathode-7-Segment-Anzeige an.
7	g SEGMENT OUTPUT	Treibt das Segment g einer Common-Cathode-7-Segment-Anzeige an.
8	VSS	Masseverbindung (0 V Referenz) für den IC.
9	d SEGMENT OUTPUT	Treibt das Segment d einer Common-Cathode-7-Segment-Anzeige an.
10	a SEGMENT OUTPUT	Treibt das Segment a einer Common-Cathode-7-Segment-Anzeige an.
11	e SEGMENT OUTPUT	Treibt das Segment e einer Common-Cathode-7-Segment-Anzeige an.
12	b SEGMENT OUTPUT	Treibt das Segment b einer Common-Cathode-7-Segment-Anzeige an.
13	c SEGMENT OUTPUT	Treibt das Segment c einer Common-Cathode-7-Segment-Anzeige an.
14	UNGATED "c" SEGMENT OUT	Bietet einen direkten Segment-c-Ausgang, der nicht von der Anzeigesteuerlogik beeinflusst wird.
15	RESET	Setzt den Zähler auf null zurück und aktualisiert die Anzeige, um die Ziffer 0 anzuzeigen.
16	VDD	Positiver Versorgungsspannungseingang für den IC. Typische Betriebsspannung reicht von 3 V bis 15 V.

CD4026B internes Betriebsschema

CD4026B Funktionsdiagramm

Wie im Funktionsdiagramm gezeigt, kombiniert der CD4026B einen Dekadenzähler und einen 7-Segment-Anzeigetreiber in einem einzigen integrierten Schaltkreis. Der CLOCK-Eingang erhält Impulse, die den Zähler von 0 auf 9 vorwärts bewegen, während der RESET-Eingang den Zähler auf null zurücksetzt, wann immer ein logisches HIGH-Signal anliegt. Der CLOCK INHIBIT-Eingang kann das Zählen vorübergehend stoppen, ohne die angezeigte Zahl zu löschen. Nach der Verarbeitung jedes Taktimpulses sendet der interne Zähler den Zählwert an den Dekodierungsabschnitt, der die entsprechenden Segmentausgänge (a–g) aktiviert, um die entsprechende Ziffer auf einer Common-Cathode-7-Segment-Anzeige anzuzeigen. Das Diagramm zeigt auch den CARRY OUT-Ausgang, der nach jedem zehnten Zähler einen Puls erzeugt und zum Kaskadieren zusätzlicher CD4026B-Geräte in Mehrstellenanzeigesystemen verwendet wird. Weitere Steuersignale, einschließlich DISPLAY ENABLE IN, DISPLAY ENABLE OUT und der UNGATED "C" SEGMENT-Ausgang, bieten zusätzliche Funktionen zur Anzeigesteuerung.

CD4026B Logikdiagramm

Das Logikdiagramm bietet einen detaillierten Überblick über die interne Schaltung, die es dem CD4026B ermöglicht, zu zählen und die Ausgänge zu dekodieren. Wie im Diagramm gezeigt, enthält das Gerät einen fünfstufigen Johnson-Zähler, der aus verbundenen Flip-Flops besteht, die eine Sequenz von zehn einzigartigen Zählzuständen erzeugen. Diese Zählzustände werden von einem Netzwerk von Logikgattern verarbeitet, das die Zählerausgänge in die richtigen Segmentsteuerungssignale für die 7-Segment-Anzeige dekodiert. Das Diagramm veranschaulicht auch, wie die SIGNAL CLOCK, CLOCK INHIBIT und RESET-Signale mit den Zählerstufen interagieren, um den Zählbetrieb zu steuern. Die Logikschaltung erzeugt die sieben dekodierten Ausgänge (a–g) sowie das CARRY OUT-Signal, das für kaskadierte Zähler verwendet wird. Diese interne Architektur beseitigt die Notwendigkeit eines separaten BCD-Decoders, sodass der CD4026B eine Anzeige direkt antreiben kann, während ein relativ einfacher externer Schaltkreis beibehalten wird.

CD4026B Timing-Diagramm

Das Timing-Diagramm veranschaulicht, wie der CD4026B auf Taktimpulse reagiert und wie sich seine Ausgänge im Laufe der Zeit ändern. Wie im Diagramm gezeigt, rückt der Zähler bei jeder positiven Flanke des CLOCK-Signals um einen Zählerstand vor, wodurch der angezeigte Wert von 0 durch 9 auf 0 zurückfällt. Die Wellenform zeigt auch die Wirkung des RESET-Eingangs, der den Zähler sofort zurücksetzt und die Anzeige auf null zwingt. Wenn das CLOCK INHIBIT-Signal aktiv wird, werden eingehende Taktimpulse ignoriert und der angezeigte Wert bleibt unverändert. Das Timing-Diagramm zeigt ferner die Funktionsweise von DISPLAY ENABLE IN und DISPLAY ENABLE OUT, die steuern, ob die dekodierten Segmentausgänge auf der Anzeige sichtbar sind. Die Segmentausgangswellenformen (a–g) ändern sich entsprechend dem aktuellen Zählwert und erzeugen die richtigen Ziffernmuster auf der 7-Segment-Anzeige. Darüber hinaus erzeugt die CARRY OUT-Wellenform einen Puls für jeden vollständigen Zählzyklus, wodurch mehrere CD4026B-Geräte in Anwendungen mit mehrstelligen Zählern synchronisiert werden können.

CD4026B Elektrische Spezifikationen

Parameter	Spezifikation
Versorgungsspannung (VDD)	3 V bis 15 V
Empfohlene Betriebsspannung	5 V bis 10 V
Versorgungsstrom	Typischerweise weniger als 1 µA (statisch)
Takt Eingangsart	Positivflankengekoppelt
Maximaler Taktfrequenz	Bis zu etwa 6 MHz bei 10 V
Zählbereich	0 bis 9
Ausgangstyp	Dekodierte 7-Segment-Ausgänge (a–g)
Ausgangstreibfähigkeit	Geeignet für CMOS-Lasten und LED-Segmentansteuerung
Carry-Out Ausgangsfrequenz	Taktfrequenz ÷ 10
Reset-Reaktion	Asynchroner Reset
Betriebstemperaturbereich	-55 °C bis +125 °C
Gehäuseoptionen	PDIP, SOIC, TSSOP

Anschluss des CD4026B an eine 7-Segment-Anzeige

Der CD4026B ist so konzipiert, dass er direkt eine gemeinsame Kathoden-7-Segment-Anzeige antreibt, wodurch die Notwendigkeit eines separaten BCD-zu-7-Segment-Decoders entfällt. Wie im Schaltbild gezeigt, sind die Segmentausgänge (A–G) des CD4026B direkt mit den entsprechenden Anzeigensegmenten verbunden. Wenn Taktimpulse an den CLK-Eingang angelegt werden, zählt der IC automatisch von 0 bis 9 und aktiviert die richtigen Segmentkombinationen, um jede Ziffer anzuzeigen.

In diesem Beispiel ist der Clock Inhibit (INH)-Pin mit Masse verbunden, sodass der Zähler auf eingehende Taktimpulse reagiert. Der Display Enable In (DEI)-Pin ist mit der positiven Versorgungsspannung verbunden, um die Anzeige aktiv zu halten, während der Master Reset (MR)-Pin während des normalen Betriebs niedrig bleibt. Der gemeinsame Kathodenanschluss der Anzeige ist mit Masse verbunden, sodass die Ausgänge des CD4026B die erforderlichen Segmente beleuchten können.

Die Ausgänge des CD4026B sind mit A, B, C, D, E, F und G beschriftet, die direkt den sieben Segmenten der Anzeige entsprechen. Während der Zähler voranschreitet, dekodiert der IC intern den Zählwert und steuert die entsprechenden Segmente, ohne dass zusätzliche Logikschaltungen erforderlich sind. Dies vereinfacht das Schaltungsdesign und macht den CD4026B zu einer beliebten Wahl für digitale Zähler, Timer, Ereigniszähler und Anzeigeprojekte.

CD4026B Zwei-Ziffer-Zähler-Anwendungsschaltung

Das Schaltbild zeigt einen praktischen Zwei-Ziffer-Zähler, der mit zwei CD4026B-Dezimalzählern und 7-Segment-Anzeigetreiber-ICs aufgebaut ist. Das System wird von einer 6 V-Versorgung betrieben und verwendet zwei gemeinsame Kathoden-7-Segment-Anzeigen, um Zählwerte von 00 bis 99 anzuzeigen. Jeder CD4026B kombiniert einen Dezimalzähler und einen 7-Segment-Dekoder, sodass er eine Anzeige direkt treiben kann, ohne zusätzliche Dekodierschaltungen zu benötigen. Dies vereinfacht das Design und reduziert die Anzahl der externen Komponenten, die für mehrstellige Zählanwendungen erforderlich sind.

Der untere CD4026B (IC1) fungiert als Zähler der Einheiten. Taktimpulse, die durch den Sensor-Eingangsschaltkreis erzeugt werden, werden an seinen CLK-Pin angelegt, wodurch der angezeigte Wert bei jedem erfassten Ereignis um eins erhöht wird. Intern zählt der IC von 0 bis 9 und aktiviert automatisch die entsprechenden Segmentausgänge (a–g), um die entsprechende Ziffer auf dem ersten 7-Segment-Display anzuzeigen. Wenn der Zähler 9 erreicht und ein weiterer Impuls ankommt, wird der Zähler auf 0 zurückgesetzt und ein Übertragsimpuls erzeugt.

Der Übertragsausgang von IC1 ist mit dem Takteingang des oberen CD4026B (IC2) verbunden, wodurch eine kaskadierte Zähleranordnung entsteht. Jedes Mal, wenn IC1 einen vollständigen Zählzyklus von 0 bis 9 abschließt, erhöht der Übertragsimpuls IC2 um einen Zählerstand. IC2 steuert das zweite 7-Segment-Display, das die Zehnerstelle darstellt. Durch diese kaskadierende Methode kann der Schaltkreis Zahlen von 00 bis 99 mit nur zwei CD4026B-Geräten anzeigen.

Der Eingangs-Sensorbereich besteht aus einem LDR (lichtabhängigem Widerstand), einem BC547-Transistor und zugehörigen Widerständen. Unter normalen Bedingungen empfängt der LDR Licht und hält ein bestimmtes Widerstandslevel aufrecht. Wenn ein Objekt den Lichtweg unterbricht, ändert sich der Widerstand des LDR, wodurch der Transistor den Zustand wechselt und einen Taktimpuls generiert. Dieser Impuls wird dann an den Zähler angelegt, wodurch der angezeigte Zählerstand um eins erhöht wird. Aufgrund dieser Anordnung kann der Schaltkreis als Objektzähler, Personen-Zähler, Produktionslinien-Zähler oder Ereignis-Zähler verwendet werden.

Der RESET-Drucktaster (S1) ist mit den Rücksetz-Eingängen beider CD4026B-ICs verbunden. Wenn er gedrückt wird, setzt er beide Zähler gleichzeitig auf null zurück, sodass die Displays 00 anzeigen. Diese Funktion ermöglicht es dem Benutzer, den Zähler zu löschen und einen neuen Zählzyklus zu beginnen, ohne die Stromversorgung des Schaltkreises zu trennen.

Das Widerstandsnetzwerk, das mit den Displays verbunden ist, hilft, den Strom zu begrenzen und sorgt für einen ordnungsgemäßen Segmentbetrieb. Die gemeinsamen Kathodenanschlüsse der Displays sind gemäß den Anforderungen des CD4026B verbunden, sodass die IC-Ausgänge direkt die erforderlichen Segmente beleuchten können. Angemessene Stromversorgungsverbindungen zu den VDD- und VSS-Pins gewährleisten den stabilen Betrieb beider Zähler und eine zuverlässige Anzeigedarstellung.

Dieser Schaltkreis zeigt eine der häufigsten Anwendungen des CD4026B: den Bau eines mehrstelligen Ereigniszählers ohne Mikrocontroller. Durch die Kombination der Zähler-, Dekodierer- und Displaytreiberfunktionen in einem einzigen IC bietet der CD4026B eine einfache und kostengünstige Lösung für Zähl-Anwendungen, die eine numerische Anzeige erfordern.

CD4026B Anwendungen in der Praxis

Digitale Ereignis- und Objektzähler

Der CD4026B wird häufig in Schaltungen verwendet, die Ereignisse, Objekte oder Benutzeraktionen zählen. Jeder Taktimpuls erhöht die angezeigte Zahl um eins, was ihn nützlich macht für Tasten-Zähler, Produkt-Zähler, Besuchszähler und sensorbasierte Objekterkennungssysteme. Sensoren wie LDRs, Infrarotsensoren, Photodioden und Näherungssensoren können die vom CD4026B benötigten Impulse erzeugen.

Produktions- und Prozessüberwachung

In industriellen Umgebungen kann der CD4026B helfen, wiederholte Maschinenaktionen, Fördergegenstände, Verpackungszyklen, Motorumdrehungen und Produktionsausgaben zu überwachen. Seine Übertragungsfunktion ermöglicht es auch, mehrere ICs zu kaskadieren, sodass das System größere Werte über eine einzelne Ziffer hinaus anzeigen kann.

Anzeigetafeln und Spielanzeigen

Der CD4026B kann in einfachen Anzeigetafelschaltungen für Spiele, Sportarten, Quizze und Wettbewerbe verwendet werden. Drucktasten oder elektronische Schalter können Taktimpulse an den IC senden, sodass der Punktestand jedes Mal erhöht wird, wenn ein Eingang ausgelöst wird. Bei höheren Punktzahlen können mehrere CD4026B-ICs miteinander verbunden werden, um mehrstellige Anzeigen zu erstellen.

Frequenz- und Timeranzeigen

Der CD4026B kann mit Timing-Schaltungen, Oszillatoren oder Pulsgebern arbeiten, um gezählte Impulse innerhalb eines Zeitraums anzuzeigen. Dies macht ihn nützlich in grundlegenden Frequenzzählern, Zeitablaufanzeigen und Timer-Schaltungen, bei denen eine numerische Anzeige erforderlich ist, ohne einen Mikrocontroller zu verwenden.

Bildungsprojekte in der Elektronik

Der CD4026B ist nützlich, um digitale Elektronik zu lernen, da er zeigt, wie Taktimpulse, Zähler, Rücksteuerung, Kaskadierung und 7-Segment-Displays zusammenarbeiten. Da er bereits den Zähler und den Display-Dekodierer enthält, können Schüler praktische Schaltungen mit weniger Teilen aufbauen und dabei wichtige Konzepte der digitalen Logik verstehen.

Labor- und Testgeräte

Der CD4026B kann in einfachen Prüfgeräten verwendet werden, die während der Messung oder Prüfung Pulszählungen anzeigen müssen. Seine geringe Bauteilanzahl, die direkte Ansteuerfähigkeit von Anzeigen und die einfache Kaskadierungsunterstützung machen ihn geeignet für kompakte Zähler, Testbänke und grundlegende elektronische Messaufbauten.

Häufige Probleme und Fehlersuche bei CD4026B-Schaltungen

Problem	Mögliche Ursachen	Fehlersuche Schritte
Anzeige zählt nicht	Kein Takt-Signal, Clock Inhibit-Pin auf HIGH gehalten, fehlende Stromversorgung, falsche Verkabelung	Überprüfen Sie die VDD- und VSS-Verbindungen, stellen Sie sicher, dass die Taktimpulse Pin 1 erreichen, stellen Sie sicher, dass Clock Inhibit (Pin 2) auf LOW ist, und überprüfen Sie alle Verkabelungsverbindungen.
Fehlende Anzeigeselemente	Lockere Verbindungen, beschädigtes Anzeigefeld, falsche Segmentverkabelung, fehlerhafte IC-Ausgabe	Überprüfen Sie die Segmentverkabelung zwischen dem CD4026B und der Anzeige, überprüfen Sie die Lötstellen, testen Sie die Anzeige separat und überprüfen Sie die Kontinuität der Segmentverbindungen.
Falsche Ziffernsequenz	Rauschen auf der Taktleitung, Schalterprellen, unsachgemäße kaskadierende Verbindungen, instabile Stromversorgung	Verwenden Sie eine entprellte Taktquelle, fügen Sie bei Bedarf Filter hinzu, überprüfen Sie die Carry Out-Verbindungen und stellen Sie sicher, dass die Versorgungsspannung stabil ist.
Zähler überspringt Zahlen	Mehrere Taktimpulse unbeabsichtigt generiert, rauschendes Eingangssignal, mechanisches Schalterprellen	Fügen Sie einen Entprellkreis hinzu, verwenden Sie Schmitt-Trigger-Bedingungen, verkürzen Sie rauschende Signalpfade und überprüfen Sie die Qualität der Taktwelle mit einem Oszilloskop.
Zähler zählt zufällig	Schwimmender Takt-Eingang, elektrische Störungen, schlechte Erdung	Halten Sie ungenutzte Eingänge richtig gepolt, verbessern Sie die Erdung, fügen Sie Bypass-Kondensatoren hinzu und schirmen Sie lange Signalleitungen von Geräuschquellen ab.
Anzeige zeigt immer Null	Reset-Pin kontinuierlich auf HIGH, keine Taktimpulse vorhanden, fehlerhafte Zählerstufe	Überprüfen Sie, dass Reset (Pin 15) während des normalen Betriebs LOW bleibt, überprüfen Sie die Taktaktivität und überprüfen Sie die Reset-Schaltung auf Fehler.
Anzeige friert bei einer Zahl ein	Clock Inhibit aktiviert, fehlendes Takt-Signal, beschädigte Taktquelle	Bestätigen Sie, dass Clock Inhibit LOW ist, überprüfen Sie die Erzeugung von Taktimpulsen und überprüfen Sie die Schaltung der Pulsquelle.
Reset-Funktion funktioniert nicht	Falsche Reset-Verkabelung, fehlerhafte Taster, unzureichende Reset-Spannung	Überprüfen Sie die Reset-Pin-Verbindungen, testen Sie die Schalteroperation und stellen Sie sicher, dass das Reset-Signal das erforderliche logische HIGH-Niveau erreicht.
Multi-Digit Zähler schreitet nicht voran	Carry Out nicht richtig verbunden, fehlerhafte kaskadierende Verkabelung, zweiter Zähler nicht mit Strom versorgt	Überprüfen Sie die Carry Out-Verbindung vom ersten CD4026B zur nächsten Stufe, überprüfen Sie die Stromversorgungsverbindungen und überprüfen Sie die Taktverlegung zwischen den Zählern.
Gedimmte oder ungleichmäßige Anzeigehelligkeit	Unzureichende Versorgungsspannung, falsche Widerstandswerte, überlastete Ausgänge	Überprüfen Sie die Versorgungsspannung, überprüfen Sie die Werte der strombegrenzenden Widerstände und stellen Sie sicher, dass die Anforderungen an den Anzeigestrom die Ausgangskapazitäten nicht überschreiten.
Einige Ziffern werden falsch angezeigt	Verkabelungsfehler an den Segmenten, fehlerhafte Anzeige, beschädigter Ausgangspin	Vergleichen Sie die Verkabelung mit dem Pinbelegungsdiagramm, testen Sie die einzelnen Anzeigese-gmente und überprüfen Sie die entsprechenden CD4026B-Ausgänge.
Zähler setzt sich unerwartet zurück	Stromversorgungsrauschen, instabile Reset-Leitung, lockere Verbindungen	Fügen Sie Entkopplungskondensatoren (0,1 µF in der Nähe von VDD) hinzu, verbessern Sie die Stabilität des Reset-Signals und überprüfen Sie die Verkabelung auf intermittierende Verbindungen.

CD4026B vs 74LS90 mit 7-Segment-Decoder

Funktion	CD4026B	74LS90 + 7-Segment-Decoder (z.B. 74LS47/74LS48)
Zählerfunktion	Integrierter Dezimalzähler	Nur Dezimalzähler
Anzeigedecoder	Eingebauter 7-Segment-Decoder	Erfordert separaten Decoder-IC
Anzahl der benötigten ICs	Ein IC	Zwei oder mehr ICs
Schaltungs-Komplexität	Niedrig	Höher
Verkabelungsaufwand	Minimal	Umfangreicher
Benötigter PCB-Raum	Kleiner	Größer
Bauteilanzahl	Niedriger	Höher
Designkosten	Niedriger für einfache Anzeigen	Höher aufgrund zusätzlicher Bauteile
Unterstützung des Anzeigetyps	Common-Cathode-Anzeigen	Hängt vom verwendeten Decoder ab
Zählbereich	0–9 pro IC	0–9 pro IC
Kaskadierungsfähigkeit	Ja, unter Verwendung von Carry Out	Ja, unter Verwendung von Zählerausgängen
Takteingang	Direkter Takteingang	Direkter Takteingang
Reset-Funktion	Eingebautes Reset	Eingebautes Reset
Unterdrückung führender Nullen	Nein	Möglich mit zusätzlicher Schaltung
Anzeigeflexibilität	Eingeschränkt auf integrierte Decoder-Funktionen	Größere Flexibilität mit verschiedenen Decodern
Schwierigkeiten bei der Fehlersuche	Einfacher	Komplexer
Bildungswert	Gut für Anfänger	Besser für das Lernen von digitalem Logikdesign
Stromverbrauch	Niedriger (CMOS)	Höher (TTL)
Betriebsspannung	3 V bis 15 V	Typischerweise 5 V
Geräuschimmunität	Höhere CMOS-Rauschmarge	Niedriger als CMOS-Geräte
Am besten für	Einfache Zähler und Anzeigeschaltungen	Fortgeschrittene digitale Logiksysteme

CD4026B Mechanische Abmessungen

Hersteller

Texas Instruments stellt den CD4026B mit ausgereiften CMOS-Logikfertigungsprozessen her, die für einen niedrigen Stromverbrauch, stabile Schaltleistung und langfristige Zuverlässigkeit konzipiert sind. Zu den Fertigungskapazitäten gehören die Herstellung von Halbleiterwafern, IC-Assembly, Paketprüfung, elektrische Überprüfung und Qualitätskontrolle. TI liefert den CD4026B in verschiedenen Gehäusetypen, einschließlich PDIP, SOIC und TSSOP, was ihn sowohl für durchgehende als auch für oberflächenmontierte Schaltungen geeignet macht. Das Gerät wird gefertigt, um einen breiten Betriebstromspannungsbereich, industrielle Temperaturleistung, RoHS-konforme Optionen und konsistente Logikoperationen zu unterstützen. Durch sein globales Halbleiterfertigungs- und Lieferkettennetzwerk kann Texas Instruments eine Hochvolumenproduktion, eine lange Produktverfügbarkeit und eine zuverlässige Beschaffung für Kunden unterstützen.

Häufig gestellte Fragen [FAQ]

1. Warum verwendet der CD4026B einen Johnson-Dezimalzähler anstelle eines Standard-Binärzählers?

A1. Ein Johnson-Zähler erzeugt natürlich eine Sequenz von zehn einzigartigen Zuständen, die sich direkt in 7-Segment-Anzeigenausgänge dekodieren lassen. Dies reduziert die interne Logikkomplexität und ermöglicht es dem CD4026B, Zähl- und Anzeigesteuerungsfunktionen in einem einzigen IC zu kombinieren.

2. Was passiert, wenn das Taktsignal Geräusche oder Schalterprellen enthält?

A2. Der CD4026B kann mehrere Zählungen für ein einzelnes Ereignis registrieren, was zu übersprungenen Zahlen oder ungenauen Ergebnissen führt. Mechanische Schalter sollten entprellt werden, und rauschende Sensorausgänge sollten vor dem Erreichen des Takt-Inputs konditioniert werden.

3. Kann der CD4026B große 7-Segment-Anzeigen direkt ansteuern?

A3. Normalerweise nicht. Große LED-Anzeigen benötigen oft mehr Strom, als der CD4026B bereitstellen kann. In solchen Fällen sollten Transistortreiber oder spezielle Anzeigetreiberschaltungen zwischen dem IC und der Anzeige hinzugefügt werden.

4. Warum ist der Carry Out-Pin in Mehrstellungs-Zählerdesigns wichtig?

A4. Der Carry Out-Ausgang erzeugt jedes Mal einen Puls, wenn der Zähler einen 0- bis 9-Zyklus abschließt. Dieser Puls treibt den nächsten CD4026B voran, sodass mehrere Zähler zusammenarbeiten und größere Zahlen anzeigen können.

5. Wie beeinflusst die Versorgungsspannung die Leistung des CD4026B?

A5. Höhere Versorgungsspannungen ermöglichen in der Regel eine schnellere Betriebsgeschwindigkeit und verbesserte Ausgangsanforderungen. Allerdings muss die Spannung innerhalb des spezifizierten Betriebsbereichs bleiben, um Schäden oder unzuverlässige Leistung zu vermeiden.

6. Was ist der Vorteil, einen CD4026B anstelle eines Mikrocontrollers für einfache Zählaufgaben zu verwenden?

A6. Der CD4026B benötigt keine Programmierung, Software oder Firmware. Er bietet eine einfache Hardwarelösung, die sofort zählen und Zahlen mit minimalen Komponenten und Aufwand anzeigen kann.

7. Warum funktioniert der CD4026B nur mit Common-Cathode-Anzeigen?

A7. Die Segmentausgänge sind so konzipiert, dass sie Common-Cathode-Anzeigen direkt ansteuern. Common-Anode-Anzeigen erfordern andere Ausgangsarrangements und sind daher nicht direkt mit dem CD4026B kompatibel.

8. Wie kann ein CD4026B-Zähler über 99 Zählungen hinaus erweitert werden?

A8. Zusätzliche CD4026B-ICs können mithilfe ihrer Carry Out-Ausgänge kaskadiert werden. Jede hinzugefügte Stufe erhöht die Zählkapazität um eine Ziffer und ermöglicht Zählungen von 999, 9999 und höher.
