Eingangs- und Ausgangswiderstand in Operationsverstärkern

Eingangsimpedanz und Ausgangsimpedanz sind zwei wichtige Parameter, die beeinflussen, wie ein Operationsverstärker (op-amp) mit anderen Teilen einer Schaltung interagiert. Obwohl op-amps oft basierend auf Verstärkung, Bandbreite oder Leistungsaufnahme ausgewählt werden, spielt die Impedanz eine entscheidende Rolle bei der Bestimmung der Signalgenauigkeit, der Spannungsübertragung und der Gesamtschaltungsleistung. Dieser Artikel erklärt die Grundlagen der Eingangs- und Ausgangsimpedanz, ihre Auswirkungen auf die Verstärkerleistung und praktische Richtlinien zur Auswahl eines op-amps basierend auf den Impedanzanforderungen.

Katalog

Was ist die Eingangsimpedanz in Op-Amps?

Die Eingangsimpedanz ist der Widerstand oder die Opposition, die ein Operationsverstärker an das Signal an seinem Eingangswiderstand präsentiert. Einfach ausgedrückt zeigt sie, wie sehr der op-amp die Signalquelle „belastet“. Eine hohe Eingangsimpedanz bedeutet, dass der op-amp sehr wenig Strom aus dem Eingangssignal zieht, während eine niedrige Eingangsimpedanz mehr Strom ziehen und das ursprüngliche Signal beeinflussen kann.

In einem idealen op-amp wird die Eingangsimpedanz als unendlich angenommen. Das bedeutet, dass kein Strom in die Eingangsanschlüsse fließt, und der op-amp kann die Eingangsspannung ohne Veränderung lesen. Allerdings sind reale op-amps nicht perfekt. Sie ziehen immer noch einen sehr kleinen Eingangsstrom, sodass ihre Eingangsimpedanz hoch, aber nicht unendlich ist.

Bei praktischen op-amps hängt die Eingangsimpedanz von der Technologie der Eingangs-Stufe ab. Bipolar-Eingangs-op-amps haben typischerweise eine Eingangsimpedanz von 100 kΩ bis 10 MΩ. JFET-Eingangs-op-amps bieten in der Regel wesentlich höhere Werte, oft zwischen 10¹¹ Ω und 10¹³ Ω. CMOS-Eingangs-op-amps können sogar noch höhere Eingangsimpedanzen bieten und überschreiten oft 10¹² Ω. Diese hohen Impedanzwerte helfen, Ladeeffekte zu minimieren und die Signalgenauigkeit in Sensor- und Messanwendungen zu verbessern.

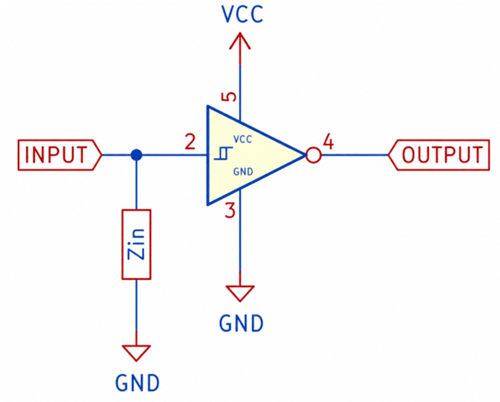

Im Diagramm wird die Eingangsimpedanz durch Zin dargestellt, die von der Eingangsleitung zur Erde verbunden ist. Dies ist eine vereinfachte Möglichkeit zu zeigen, dass der op-amp Eingang nicht vollständig offen ist. Auch wenn der Eingangsstrom normalerweise sehr klein ist, „sieht“ die Quelle immer noch eine Impedanz am op-amp Eingang.

Eine hohe Eingangsimpedanz ist wichtig, da sie zur Wahrung der Signalgenauigkeit beiträgt. Beispielsweise können Sensoren, Spannungsteiler und schwache Signalquellen möglicherweise nicht viel Strom liefern. Wenn die Eingangsimpedanz des op-amps zu niedrig ist, kann sie die Signalspannung vor der Verstärkung reduzieren. Dies wird als Ladeeffekt bezeichnet und kann zu Messfehlern oder Signalverlust führen.

Die Eingangsimpedanz ist nicht immer rein resistiv. Bei höheren Frequenzen wird die Eingangskapazität des op-amps auch wichtig. Diese Kapazität kann zusätzliche Belastung auf Wechselstromsignale hinzufügen, schnelle Signaländerungen verlangsamen und Verzerrungen verursachen, wenn die Schaltung nicht ordnungsgemäß entworfen ist.

Was ist die Ausgangsimpedanz in Op-Amps?

Die Ausgangsimpedanz ist die interne Opposition, die ein Operationsverstärker an seinem Ausgangswiderstand präsentiert. In einem einfachen Modell kann sie als kleiner Widerstand dargestellt werden, der in Reihe mit dem op-amp Ausgang geschaltet ist. Dieser Widerstand wird normalerweise als Rout bezeichnet.

In einem idealen Operationsverstärker ist die Ausgangsimpedanz null. Das bedeutet, dass der Verstärker die genaue Ausgangsspannung an jede Last ohne Spannungsverlust liefern kann. Echter Operationsverstärker sind jedoch nicht ideal. Ihre Ausgangsstufe hat Grenzen, sodass ein kleiner Spannungsabfall auftreten kann, wenn die angeschlossene Last Strom zieht.

Die Ausgangsimpedanz eines praktischen Operationsverstärkers variiert je nach Design und Betriebsbedingungen. Während die interne Ausgangsimpedanz im offenen Regelkreis relativ hoch sein kann, reduziert negatives Feedback die effektive Ausgangsimpedanz im geschlossenen Regelkreis erheblich. In vielen modernen Operationsverstärkern liegt die Ausgangsimpedanz im geschlossenen Regelkreis oft unter 1 Ω, was einen effizienten Spannungstransfer und einen stabilen Betrieb beim Ansteuern externer Lasten ermöglicht.

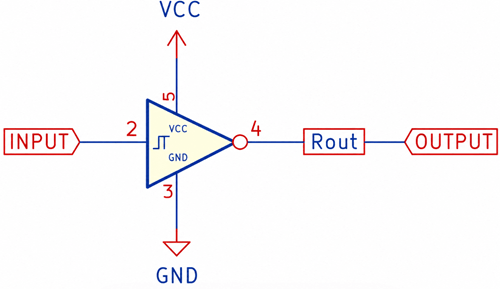

Das obige Bild zeigt diese Idee, indem es Rout zwischen dem Ausgang des Operationsverstärkers und dem endgültigen Ausgangsanschluss platziert. Wenn der Laststrom niedrig ist, ist der Spannungsabfall über Rout sehr gering. Das Ausgangssignal bleibt nahe dem beabsichtigten Wert. Wenn die Last jedoch mehr Strom zieht, wird der Spannungsabfall über Rout größer. Infolgedessen kann die Spannung, die die Last erhält, geringer sein als die im Operationsverstärker erzeugte Spannung.

Eine niedrige Ausgangsimpedanz hilft dem Operationsverstärker, externe Schaltungen effektiver anzusteuern. Sie hält die Ausgangsspannung stabil, reduziert Signalverluste und verbessert die Fähigkeit des Verstärkers, mit verschiedenen Lastbedingungen zu arbeiten. Dies ist besonders nützlich, wenn der Operationsverstärker mit niederohmigen Lasten, Kabeln, Filtern, ADC-Eingängen oder anderen Schaltungsebenen verbunden ist.

Die Ausgangsimpedanz wirkt sich auch auf die Signalgenauigkeit und -leistung bei höheren Frequenzen aus. In praktischen Schaltungen kann der Ausgangswiderstand mit der Lastkapazität interagieren und eine langsamere Reaktion, Überschwinger oder eine reduzierte Bandbreite verursachen. Aus diesem Grund können Sie sowohl das Ausgangsstromlimit des Operationsverstärkers als auch seine Fähigkeit, kapazitive oder niederohmige Lasten anzusteuern, überprüfen.

Eine hohe Eingangsimpedanz verhindert, dass der Operationsverstärker das Quellsignal stört, während eine niedrige Ausgangsimpedanz es ihm ermöglicht, ein sauberes und stabiles Ausgangssignal an die nächste Stufe zu liefern.

Wie Eingangs- und Ausgangsimpedanz die Leistung des Verstärkers beeinflussen

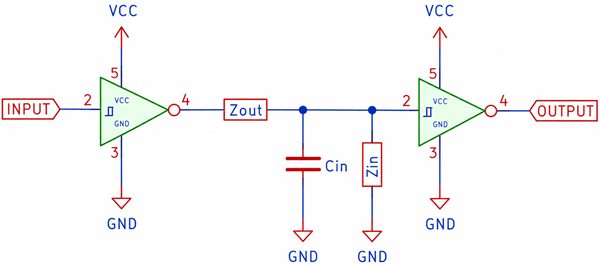

Das Bild unten zeigt zwei Verstärkerebenen, die kaskadiert verbunden sind. Die Ausgangsimpedanz (Zout) des ersten Verstärkers ist mit der Eingangsimpedanz (Zin) des zweiten Verstärkers verbunden. Obwohl jeder Verstärker für sich genommen richtig funktionieren kann, kann die Interaktion zwischen diesen Impedanzen die Signalstärke und die Frequenzantwort beeinträchtigen, wenn mehrere Stufen zusammen geschaltet werden.

Die Ausgangsimpedanz des ersten Verstärkers und die Eingangsimpedanz des zweiten Verstärkers bilden einen Spannungsdivider. Aufgrund dessen kann der zweite Verstärker eine niedrigere Spannung als die original erzeugte Ausgangsspannung des ersten Stadiums erhalten. Je größer der Unterschied zwischen Zin und Zout ist, desto effizienter wird das Signal übertragen.

Beziehung der Eingangsspannung

Die Eingangsspannung, die von einem Verstärker gesehen wird, kann mit der Spannungsteiler-Gleichung geschätzt werden:

Wo:

• Vin = Spannung, die den Verstärkereingang erreicht

• Vsource = Quellsignalspannung

• Zin = Eingangsimpedanz des Verstärkers

• Rs = Quellenimpedanz

Eine höhere Eingangsimpedanz ermöglicht es, dass mehr der Quellspannung den Verstärkereingang erreicht, was Signalverluste reduziert.

Beziehung der Ausgangsspannung

Die Ausgangsspannung, die an eine Last geliefert wird, wird ebenfalls von der Ausgangsimpedanz beeinflusst. Der Ausgang des Verstärkers und die Last bilden einen weiteren Spannungsteiler.

Wo:

• VLoad = Spannung über der Last

• Vout = Ausgangsspannung des Verstärkers vor der Belastung

• RLoad = Lastwiderstand

• Zout = Ausgangsimpedanz des Verstärkers

Eine niedrigere Ausgangsimpedanz ermöglicht, dass mehr Spannung an die Last geliefert wird, und verbessert die Ansteueffizienz.

Einfluss auf Hochfrequenzsignale

Das Bild zeigt auch die Eingangs-Capacitance (Cin) des zweiten Verstärkers. Zusammen mit der Ausgangsimpedanz (Zout) des ersten Verstärkers bildet sie einen RC-Tiefpassfilter. Mit steigender Frequenz kann diese Kombination Hochfrequenzkomponenten dämpfen, die Bandbreite reduzieren und die Signalübergänge verlangsamen.

Infolgedessen kann eine übermäßige Ausgangsimpedanz oder Eingangs-Capacitance zu folgendem führen:

• Reduzierte Signalamplitude

• Geringerer Gesammtverstärkungsfaktor

• Begrenzte Bandbreite

• Hochfrequenzdämpfung

• Langsame Reaktionszeit

Auswahl eines Operationsverstärkers basierend auf Impedanzanforderungen

• Wählen Sie eine hohe Eingangsimpedanz für schwache Signalquellen. Sensoren, Spannungsteiler und Messschaltungen erzeugen häufig kleine Signale und können nicht viel Strom liefern. Eine hohe Eingangsimpedanz minimiert die Belastung und hilft, die Signalgenauigkeit zu bewahren.

• Wählen Sie eine niedrige Ausgangsimpedanz zum Ansteuern von Lasten. Eine niedrige Ausgangsimpedanz ermöglicht es dem Operationsverstärker, Spannung mit minimalen Signalverlusten und besserer Spannungsstabilität an die Last zu liefern.

• Passen Sie den Op-Amp an die Quellimpedanz an. Als allgemeine Regel sollte die Eingangsimpedanz des Op-Amps viel höher sein als die Quellimpedanz. Dies stellt sicher, dass die meisten Quellspannungen den Eingangs des Verstärkers erreichen.

• Berücksichtigen Sie die Anforderungen an die Last. Wenn der Op-Amp niederohmige Lasten, lange Kabel oder mehrere Schaltungsebenen antreiben muss, wählen Sie ein Gerät mit ausreichender Ausgangsstromfähigkeit und niedriger Ausgangsimpedanz.

• Bewerten Sie die Hochfrequenzleistung. In Hochgeschwindigkeitskreisen können Ausgangsimpedanz und Eingangs-Kapazität die Bandbreite und Signalqualität beeinflussen. Wählen Sie einen Op-Amp, der für die erforderliche Betriebsfrequenz ausgelegt ist.

• Verwenden Sie bei Bedarf Pufferverstärker. Ein Spannungsfolger oder Pufferstufe kann eine sehr hohe Eingangsimpedanz und eine sehr niedrige Ausgangsimpedanz bieten, wodurch die Signalübertragung zwischen den Schaltungsebenen verbessert wird.

• Überprüfen Sie die Spezifikationen im Datenblatt. Überprüfen Sie die Eingangsimpedanz, Ausgangsimpedanz, Eingangs-Bias-Strom, Ausgangsstrom und Bandbreite, um sicherzustellen, dass der Op-Amp die Anforderungen der Anwendung erfüllt.

Fazit

Eingangs- und Ausgangsimpedanz sind nicht nur kleine Details im Datenblatt. Sie beeinflussen direkt die Signalqualität, Spannungsübertragung und Zuverlässigkeit der Schaltung. Wählen Sie in den meisten Designs einen Op-Amp mit einer Eingangsimpedanz, die viel höher ist als die Quellimpedanz, und einer Ausgangsimpedanz, die viel niedriger ist als die Lastimpedanz. Dies hilft, Signalverluste zu reduzieren und hält den Verstärker genau arbeitend.

Häufig gestellte Fragen [FAQ]

1. Wie beeinflusst die Quellimpedanz die Wahl eines Op-Amps?

Die Eingangsimpedanz des Op-Amps sollte viel höher sein als die Quellimpedanz. Dies minimiert die Ladeeffekte und stellt sicher, dass die meisten Quellspannungen den Eingang des Verstärkers erreichen.

2. Warum haben FET-Eingangsop-Amps typischerweise eine höhere Eingangsimpedanz als bipolare Op-Amps?

FET-Eingangsop-Amps ziehen viel weniger Eingangsströme, da ihre Eingangsstufe spannungsgesteuert und nicht stromgesteuert ist. Dies macht sie geeignet für hochimpedante Sensoren und Präzisionsmessschaltungen.

3. Was passiert, wenn die Lastimpedanz für einen Op-Amp zu niedrig ist?

Der Op-Amp kann möglicherweise den erforderlichen Strom nicht liefern. Dies kann zu einer Ausgangsspannungsabsenkung, Signalverzerrung, Überhitzung oder verringerter Leistung führen.

4. Warum ist Impedanzanpassung in mehrstufigen Verstärkerschaltungen wichtig?

Richtige Impedanzverhältnisse helfen, die Spannungsübertragung zwischen den Stufen zu maximieren, Signalabsenkungen zu reduzieren und die beabsichtigte Verstärkung und Bandbreite des Verstärkers aufrechtzuerhalten.

5. Wie beeinflusst die Ausgangsimpedanz die Messgenauigkeit eines ADC?

Wenn die Ausgangsimpedanz des Op-Amps zu hoch ist, kann der ADC-Eingang während der Abtastung möglicherweise nicht richtig aufgeladen werden. Dies kann Umwandlungsfehler einführen und die Messgenauigkeit verringern.

6. Warum können Hochfrequenzsignale selbst dann betroffen sein, wenn die Impedanzwerte akzeptabel erscheinen?

Bei hohen Frequenzen werden parasitäre Kapazitäten und Induktivitäten signifikant. Diese Effekte können die effektive Impedanz verändern und die Bandbreite oder Signalintegrität verringern.

7. Was ist ein praktisches Zeichen dafür, dass ein Op-Amp Schwierigkeiten hat, eine Last zu treiben?

Symptome können reduzierte Ausgangsspannung, Wellenformverzerrung, langsamere Reaktionszeiten, übermäßige Erwärmung oder instabile Betätigung unter schweren Lastbedingungen umfassen.

8. Warum werden Eingangs- und Ausgangsimpedanz zusammen betrachtet und nicht separat?

Die Signalübertragung hängt von beiden Parametern ab. Eine hohe Eingangsimpedanz hilft, das eingehende Signal zu erhalten, während eine niedrige Ausgangsimpedanz eine effiziente Lieferung des verstärkten Signals an die nächste Stufe oder Last gewährleistet. Zusammen bestimmen sie die Gesamtleistung der Schaltung.
