LM2903 Dual -Spannungs -Komparatorhandbuch: Arbeiten, Schlüsselfunktionen, Verwendungsmöglichkeiten

In diesem Leitfaden untersuchen wir den LM2903 LM2903 BOLE LM2903 NSC In Stock: 88791 pcs , einen doppelten Präzisionsspannungsvergleich, der in modernen elektronischen Schaltungen häufig verwendet wird.Dieses Gerät enthält zwei unabhängige Komparatoren, die die Spannungsniveaus genau vergleichen und eine klare digitale Ausgabe liefern.In diesem Leitfaden erfahren Sie, wie der LM2903 funktioniert, was es hervorhebt und wo es am häufigsten verwendet wird.

Katalog

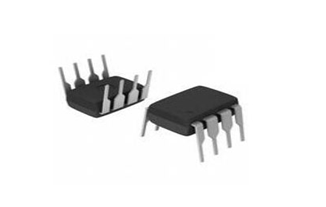

Definition von LM2903

Der LM2903 LM2903 BOLE LM2903 NSC In Stock: 88791 pcs ist ein doppelter Präzisionsspannungsvergleich, der zwei unabhängige Vergleiche enthält, die für einen genauen Spannungsvergleich entwickelt wurden.Jeder Komparator verfügt über eine geringe Versatzspannung von bis zu 2,0 mV, um einen genauen und stabilen Betrieb zu gewährleisten.Das Gerät arbeitet von einer einzelnen Netzteil über einen breiten Spannungsbereich, mit der Option, bei Bedarf eine Dualversorgung zu verwenden.Es bietet eine schnelle Reaktionsgeschwindigkeit, wodurch es für die Überwachung und Kontrolle von Spannungen in Echtzeit geeignet ist.

Der LM2903 wird in elektronischen Systemen für Anwendungen wie Pegelverschiebung, Spannungserkennung, Alarme und Signalüberwachung häufig verwendet.Die hohe Genauigkeit und die zuverlässige Umschaltleistung machen es ideal für Automobil-, Industrie- und Unterhaltungselektronik.Mit seiner Kombination aus Spannung mit niedrigem Offset, breitem Betrieb und schneller Reaktion bietet der LM2903 eine zuverlässige Leistung in Schaltungen, die einen präzisen Spannungsvergleich erfordern.

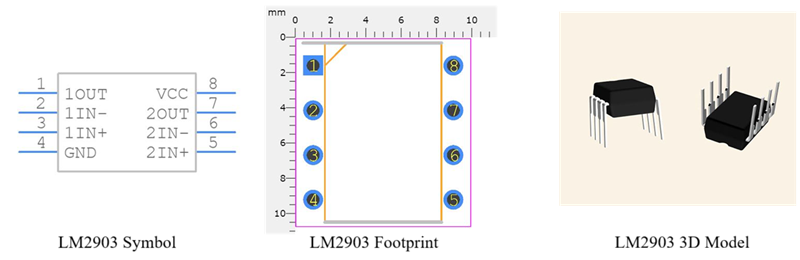

LM2903 CAD -Modell:

Häufige Alternativen zum LM2903

Parameter	LM393	LM339	LM311	TLV1702	LMV393	LM2901
Hersteller	Texas Instrumente	Texas Instrumente	Texas Instrumente	Texas Instrumente	Texas Instrumente	Stmicroelektronik / Texas Instrumente
Typ	Doppeler Vergleicher	Quad -Komparator	Einzel Vergleicher	Doppeler Vergleicher	Doppeler Vergleicher	Quad -Komparator
Anzahl von Komparatoren	2	4	1	2	2	4
Betrieb Spannungsbereich	2v - 36 V (Einzeln) / ± 1 V - ± 18 V (dual)	2v - 36 V (Einzeln) / ± 1 V - ± 18 V (dual)	± 5 V bis ± 15 V	2,2 V - 36 V	2,7 V - 5 V	2v - 36 V (Einzeln) / ± 1 V - ± 18 V (dual)
Eingabeversatz Spannung (Typ.)	2,0 mV	2,0 mV	0,7 mV	0,3 mV	1,0 mV	2,0 mV
Ausgangstyp	Offener Sammler	Offener Sammler	Offener Sammler / Emitter öffnen	Offener Sammler	Offener Sammler	Offener Sammler
Betrieb Temperaturbereich	0 ° C bis +70 ° C.	0 ° C bis +70 ° C.	0 ° C bis +70 ° C.	–40 ° C bis +125 ° C.	–40 ° C bis +125 ° C.	–40 ° C bis +85 ° C.
Schlüsselfunktionen / Anmerkungen	Standard Version;Ideal für Unterhaltungselektronik	Quad -Version; Ideal für die Überwachung von mehreren Channelen	Hohe Geschwindigkeit Vergleicher mit TTL/CMOS -Kompatibilität	Hohe Präzision; breiter Temperaturbereich	Niederspannung, Low-Power-Version	Industriequalität; Ähnlich wie LM2903 LM2903 BOLE LM2903 NSC In Stock: 88791 pcs

Technische Spezifikationen von LM2903

Pinout -Konfiguration von LM2903

Arbeitsprinzip von LM2903

Der LM2903 LM2903 BOLE LM2903 NSC In Stock: 88791 pcs ist ein Präzisionsspannungsvergleich, der bestimmt, welche von zwei Eingangsspannungen höher ist.Es enthält zwei unabhängige Komparatoren, die die Spannungen kontinuierlich an den nicht invertierenden (+) und invertierenden (-) Eingängen vergleichen und eine klare digitale Ausgabe erzeugen, die auf dem Ergebnis basiert.

Wenn die nicht invertierende Eingangsspannung höher ist als der invertierende Eingang, wechselt der Ausgang in einen niedrigen Zustand in der Nähe des Bodens.Wenn die invertierende Eingangsspannung höher ist, bleibt der Ausgang hoch, nahe der Versorgungsspannung.Dieser einfache Betrieb ermöglicht es dem LM2903, kleine analoge Spannungsunterschiede in Logiksignale in Klar zu konvertieren, die für Steuer- und Überwachungssysteme unerlässlich sind.

Jeder Komparator innerhalb des LM2903 arbeitet unabhängig und ermöglicht zwei separate Spannungsvergleiche innerhalb eines Geräts.Die hohe Eingangsimpedanz sorgt für eine minimale Stromausbildung aus der Signalquelle und hält die Genauigkeit in empfindlichen Schaltungen bei.Das Open-Collector-Ausgangsdesign erfordert einen externen Pull-up-Widerstand, wodurch er mit einer Vielzahl von Logikschaltungen kompatibel ist und mehrere Komparatoren eine gemeinsame Ausgangslinie teilen kann.

Was lässt die LM2903 auffallen?

Der LM2903 LM2903 BOLE LM2903 NSC In Stock: 88791 pcs ist einer der zuverlässigsten und am häufigsten verwendeten Spannungsvergleiche im modernen elektronischen Design.Die Kombination aus Präzision, Geschwindigkeit und Flexibilität macht es für eine breite Palette von Industrie-, Automobil- und Verbraucheranwendungen geeignet.Jedes Merkmal dieses Geräts trägt zu seiner starken Leistung und seinem langjährigen Ruf bei Ingenieuren und Hobbyisten bei.

Außergewöhnliche Flexibilität

Der LM2903 ist so konzipiert, dass er über einen breiten Versorgungsspannungsbereich betrieben wird, von einer einzelnen 2 V bis 36 V oder einer doppelten ± 15 -V -Versorgung.Diese Vielseitigkeit ermöglicht es ihnen, sowohl in unipolaren als auch in bipolaren Schaltungen nahtlos zu funktionieren, was sie für verschiedene Stromversorgungsdesigns anpassbar macht.Sein Stromverbrauch sorgt selbst in batteriebetriebenen Geräten stabiler Betrieb.

Hochgeschwindigkeitsreaktion

Bei Spannungsvergleichsaufgaben ist die Geschwindigkeit kritisch.Der LM2903 liefert eine schnelle Reaktionszeit von ungefähr 1,3 Mikrosekunden, sodass er schnell auf Eingangsspannungsänderungen reagieren kann.Dieses Merkmal macht es ideal für Echtzeitüberwachung, Signalverarbeitung und Impulserkennungsschaltungen, in denen die Zeitgenauigkeit unerlässlich ist.

Niedriger Versatz und hohe Genauigkeit

Mit einer Eingangsversatzspannung von nur 2,0 mV sorgt der LM2903 eine präzise Spannungserkennung und eine stabile Leistung.Dieses hohe Genauigkeitsniveau ist besonders nützlich bei empfindlichen Anwendungen wie Sensorschnittstellen, Referenzspannungsvergleich und analogen Signalkonditionierung.

Niedriger Leistung und breiter Temperaturbereich

Der LM2903 arbeitet effizient mit minimaler Stromauslosung, was es für Systeme mit geringer Leistung geeignet ist.Es hält auch eine zuverlässige Leistung über einen Temperaturbereich von –40 ° C bis +85 ° C auf, sodass es heftigen industriellen und Automobilumgebungen standhält.

Open-Sammler-Ausgabedesign

Die Open-Collector-Ausgabe bietet Flexibilität bei der Verbindung zu anderen Logikschaltungen.Diese Funktion unterstützt verdrahtete und Konfigurationen und macht den LM2903 mit verschiedenen Spannungsniveaus kompatibel, wodurch die Konstruktion in mehreren Spannungssystemen verbessert wird.

Geräuschimmunität und Stabilität

Der LM2903 bietet eine hervorragende Rauschabstoßung, um eine stabile und genaue Ausgabe zu gewährleisten, auch in Umgebungen mit schwankenden elektrischen Signalen.Dies verbessert die Zuverlässigkeit in kritischen Systemen wie Stromverwaltung und Steuerungsschaltungen.

Verschiedene Anwendungen von LM2903

LM2903 in Fenstervergleichskreisen

Eine der häufigsten Verwendungen des LM2903 LM2903 BOLE LM2903 NSC In Stock: 88791 pcs sind die Schaltkreise für Fenstervergleiche.In dieser Konfiguration überwacht das Gerät, ob eine Eingangsspannung in einem definierten Bereich bleibt, der als „Fenster“ bezeichnet wird.Wenn die Spannung die obere Grenze überschreitet oder unter die untere Grenze fällt, löst der LM2903 ein Ausgangssignal aus.Dies macht es ideal für die Überwachung der Batteriespiegel, die Stromversorgungsregulierung und die Sensorkalibrierungssysteme, bei denen die Aufrechterhaltung sicherer Spannungsniveaus für Zuverlässigkeit und Schutz von entscheidender Bedeutung ist.

LM2903 als Null-Crossing-Detektor

Der Null-Crossing-Detektor ist eine weitere wichtige Anwendung des LM2903.Es erkennt, wenn ein AC -Signal durch Null -Volt übergeht und die Änderung von positiv zu negativ oder umgekehrt markiert.Aufgrund seiner schnellen Reaktionszeit und hohen Präzision wird der LM2903 häufig für die Schaltkreise für Motorsteuerung, Phasenerfassung und Frequenzüberwachung verwendet.Diese Fähigkeit ermöglicht es ihm, die Zeitgenauigkeit zu verbessern und elektrische Rauschen in empfindlichen Systemen zu minimieren.

LM2903 als Level -Shifter

In Mischspannungssystemen ist die Gewährleistung der Kompatibilität zwischen verschiedenen Logikniveaus unerlässlich.Der LM2903 dient als effektiver Schalthebel und wandelt sich für eine reibungslose Kommunikation zwischen Schaltungsabschnitten in eine andere um.Diese Funktion ist in Mikrocontroller -Schnittstellen, Kommunikationsgeräten und Datenkonvertierungssystemen wertvoll, bei denen eine konsistente Signalübersetzung für den stabilen Betrieb erforderlich ist.

LM2903 in Pulsdetektion und Oszillatorschaltungen

Der LM2903 leistet auch effizient in der Impulsdetektion und im Oszillatorschaltungen.Es vergleicht die Änderung der Eingangsspannungen, um genaue Schaltsignale zu erstellen, die zum Zeitpunkt, der Frequenzregelung oder der Wellenformerzeugung verwendet werden.Diese Funktionen sind wichtig für die Signalverarbeitung, die Uhrerzeugung und die elektronischen Zeitschaltung, bei denen Präzision und Konsistenz von entscheidender Bedeutung sind.

LM2903 in Sensor- und Alarmsystemen

Dank seiner geringen Offset-Spannung und der starken Geräuschimmunität übertrifft die LM2903 in sensorbasierten Systemen wie Temperatur-, Licht- und Bewegungsdetektoren.Es wandelt analoge Signale von Sensoren in stabile digitale Ausgänge um, die Mikrocontroller oder Alarmmodule problemlos verarbeiten können.Dies macht es zu einer hervorragenden Wahl für Fehlererkennung, Sicherheitsalarme und Umweltüberwachungsgeräte.

Abschluss

Der LM2903 LM2903 BOLE LM2903 NSC In Stock: 88791 pcs ist weiterhin als zuverlässiger, genauer und kostengünstiger Spannungsvergleich für einen weiten Bereich von Anwendungen hervorgerufen.Die Kombination aus Präzisionsspannungserkennung, schneller Schaltgeschwindigkeit und flexibler Stromversorgungskompatibilität macht es sowohl für einfache als auch für komplexe Schaltungskonstruktionen geeignet.Von Fenstervergleichen und Null-Crossing-Detektoren über Sensorschnittstellen und Alarmsysteme liefert der LM2903 in jeder Verwendung stabile und konsistente Ergebnisse.Sein bewährtes Design und seine Anpassungsfähigkeit machen es zu einer zeitlosen Lösung in der Welt der Elektronik.

Häufig gestellte Fragen [FAQ]

1. Welche Art von Komponenten ist der LM2903?

Der LM2903 ist ein Dual -Spannungs -Komparator -IC, das zwei Eingangsspannungen vergleicht und ein Signal ausgibt, das angibt, welcher Eingang höher ist.Es wird verwendet, um analoge Signale in digitale logische Antworten in elektronischen Schaltungen umzuwandeln.

2. Was ist die Hauptfunktion eines Spannungsvergleichs wie dem LM2903?

Ein Spannungsvergleich bestimmt, welche von zwei Spannungen größer ist.Es gibt ein logisches Hoch- oder niedriges Signal aus, mit dem andere Teile einer Schaltung wie Alarme, Sensoren oder Steuerungen ausgelöst werden können.

3. Kann der LM2903 sowohl mit Single- als auch mit zwei Netzteilen arbeiten?

Ja.Der LM2903 kann mit einer einzigen Versorgung von 2 V bis 36 V oder einer Doppelversorgung bis ± 15 V betrieben werden, was sowohl für unipolare als auch für bipolare Schaltungskonstruktionen Flexibilität bietet.

4. Ist der LM2903 das gleiche wie der LM393?

Sie sind sehr ähnlich.Beide sind doppelte Komparatoren, aber der LM2903 ist für Automobil- und Industrie -Temperaturbereiche optimiert, während der LM393 im Allgemeinen in Standard -Verbraucheranwendungen verwendet wird.

5. Benötigt der LM2903 einen Pull-up-Widerstand?

Ja.Der LM2903 verfügt über einen Open-Kollektor-Ausgang, was bedeutet, dass ein externer Pull-up-Widerstand erforderlich ist, um eine ordnungsgemäße Ausgangsspannung auf hoher Ebene zu erzeugen.

6. Was verursacht eine ungenaue Ausgabe in LM2903 -Schaltungen?

Eine ungenaue Ausgabe wird häufig durch Rauschinterferenz, fehlende Klimmzüge oder überschreitende Eingangsspannungsgrenzen verursacht.Das ordnungsgemäße Filterungs- und Schaltungsdesign kann diese Probleme verhindern.
