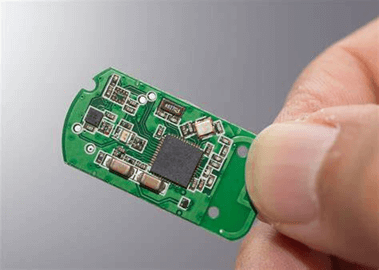

Die Erfassung der Anforderungen ist die Grundlage jedes erfolgreichen Elektronikdesigns.Dabei geht es darum, das elektrische Verhalten und die Leistungsmerkmale zu ermitteln, die das System erreichen muss.In dieser Phase ermitteln die Ingenieure alle wesentlichen Anforderungen wie Stromversorgung, Kommunikation, Layout und Peripheriekompatibilität.
Ein klarer und vollständiger Anforderungsprozess trägt dazu bei, dass alle Komponenten effizient zusammenarbeiten.Das Überspringen dieser Phase führt häufig zu nicht übereinstimmenden Teilen, instabiler Leistung und höheren Produktionskosten.
Jede Entscheidung in Ihrem Design wirkt sich auf andere Teile des Systems aus.Nachfolgend sind die wichtigsten Anforderungsbereiche aufgeführt, die frühzeitig im Designprozess definiert werden sollten.
|
Anforderung
Bereich |
Design
Überlegungen |
|
Macht
Anforderungen |
Identifizieren Sie die
Anzahl der Spannungspegel, die für verschiedene Schaltungsblöcke benötigt werden.Berechnen Sie die
Gesamt- und Grenzstrom für jeden Block, um Stabilität zu gewährleisten. |
|
Montageart |
Wählen Sie zwischen
Durchkontaktierte oder oberflächenmontierte Komponenten.Durchgangslochteile bieten Festigkeit
für raue Umgebungen, während die Oberflächenmontage kompakte Layouts ermöglicht. |
|
Formfaktor |
Der Vorstand
Form und Größe beeinflussen das Layout und bestimmen, welche Komponentenpakete verwendet werden
passen am besten. |
|
Signalisierung
Standards in PLDs |
PLDs unterstützen möglicherweise
Standards wie LVDS, UART, SPI oder andere Hochgeschwindigkeitsschnittstellen.Auswählen
Komponenten, die Ihren Signalisierungsanforderungen entsprechen. |
|
Peripheriegeräte |
Wählen Sie
Peripheriegeräte, die nahtlos mit Ihrem Hauptcontroller oder PLD zusammenarbeiten, um sicherzustellen
reibungsloser Betrieb. |
|
Unterstützende ICs
und Passive |
Unterstützend nutzen
ICs und passive Komponenten zur Stabilisierung und Vervollständigung Ihrer Schaltung
Funktionalität. |
|
Kommunikation
(Kabelgebunden oder kabellos) |
Wählen Sie zuverlässig
Kommunikationsprotokolle für Off-Board-Verbindungen.Ihre Wahl wird Auswirkungen haben
Layout und unterstützende Schaltungen. |
Jedes elektronische System dreht sich normalerweise um eine zentrale Komponente wie einen FPGA, einen Mikrocontroller (MCU) oder ein System-on-Chip (SoC).Sobald dieses Hauptgerät ausgewählt ist, werden andere Designelemente wie Kommunikationsschnittstellen, Signalisierungsstandards und Peripheriegeräte basierend auf seinen Fähigkeiten definiert.
Dieselben Grundsätze gelten auch, wenn Ihr Board Teil eines größeren Systems ist.Beispielsweise muss bei Rack-Geräten oder Systemen mit Rückwandplatinen jede Schnittstelle den bestehenden Standards für ordnungsgemäße Kommunikation und Funktionalität entsprechen.
Der Stromverbrauch ist ein weiterer wichtiger Aspekt.IoT und mobile Geräte erfordern effiziente Komponenten, um die Batterielebensdauer zu verlängern.Andererseits müssen Hochleistungssysteme wie Industriesteuerungen Normen wie EN, IEC oder UL einhalten und gleichzeitig einen niedrigen Oberschwingungsausgang gewährleisten.
Die Auswahl der richtigen Power-Management-Komponenten trägt dazu bei, einen zuverlässigen Betrieb und Energieeffizienz sicherzustellen.Die richtige Auswahl von Reglern, Wandlern und passiven Elementen sorgt für eine stabile Spannung und verhindert Leistungsprobleme oder Regelausfälle.Lassen Sie uns weiter unten näher darauf eingehen.
Die Auswahl der richtigen Komponenten ist ein entscheidender Teil des elektronischen Systemdesigns.Ingenieure stehen oft vor Herausforderungen wie Lieferengpässen, schwankenden Preisen und langen Vorlaufzeiten.Die Wahl eines Teils, das nicht ohne weiteres verfügbar ist, kann die Produktion verzögern oder die Projektkosten erhöhen.Um diese Probleme zu vermeiden, verlassen sich viele Ingenieure mittlerweile auf Suchmaschinen für elektronische Teile, die den Beschaffungs- und Designprozess vereinfachen.
Eine zuverlässige Komponentensuchmaschine ermöglicht es Designern, genaue Informationen aus mehreren Quellen an einem Ort zu finden.Anstatt stundenlang die Websites von Händlern oder Herstellern zu durchsuchen, können Benutzer sofort auf verifizierte Details zu Komponentenspezifikationen, Datenblättern, Lagerbeständen und Preisen zugreifen.Erweiterte Suchmaschinen umfassen sogar CAD-Modellbibliotheken, sodass Sie Schaltplansymbole, PCB-Footprints und 3D-Modelle direkt in Ihre Designsoftware herunterladen können.Diese Integration spart Zeit, reduziert den manuellen Aufwand und hilft, Konstruktionsfehler zu vermeiden.
Mit einer effektiven Komponentensuchmaschine können Sie problemlos auf die folgenden wesentlichen Daten zugreifen, die eine schnelle und zuverlässige Komponentenauswahl unterstützen:
|
Kategorie |
Beschreibung |
|
Spezifikationen |
Bietet
wichtige Parameter wie Spannungswerte, Stromverbrauch, Leistung
Kapazität und Signalstandards, um die Kompatibilität mit Ihrem Design sicherzustellen. |
|
Datenblätter |
Gibt sofort
Zugriff auf Herstellerdatenblätter, ohne dass diese einzeln durchsucht werden müssen
Repositorys, was eine schnellere und genauere Überprüfung ermöglicht. |
|
Datenbeschaffung |
Zeigt an
Lagerbestände, Preise, Lieferzeiten und autorisierte Händler in Echtzeit
Optionen, die Ingenieuren dabei helfen, kosteneffiziente Kaufentscheidungen zu treffen. |
|
2D- und 3D-CAD
Modelle |
Bietet Schaltplan
Symbole, PCB-Footprints und 3D-Modelle in herstellerneutralen Formaten
einfachere Integration von Teilen in verschiedene ECAD-Tools. |
Nicht jede Suchmaschine stellt diese Informationen an einer Stelle bereit.Plattformen, die technische Spezifikationen, Beschaffungsdaten und CAD-Ressourcen kombinieren, ermöglichen es Ingenieuren jedoch, effizienter zu arbeiten.Durch den Einsatz solcher Tools können Sie Komponenten schnell qualifizieren, Verzögerungen bei der Beschaffung vermeiden und sicher vom Konzept zum Prototyp übergehen.
Im modernen Elektronikdesign ist eine leistungsstarke Komponentensuchmaschine mehr als nur eine Annehmlichkeit – sie ist eine Notwendigkeit.Es beschleunigt den Designprozess, verbessert die Genauigkeit und stellt sicher, dass jedes Projekt sowohl die technischen als auch die Lieferanforderungen erfüllt.
Bei der Auswahl von Komponenten für ein elektronisches System ist es wichtig zu verstehen, wie viel Spannung, Strom und Wärme jedes Teil sicher verträgt.Das Überschreiten dieser Grenzwerte kann zu Überhitzung, Leistungsproblemen oder sogar zu einem dauerhaften Ausfall führen.Um dies zu verhindern, verlassen sich Ingenieure auf Datenblätter, um maximale Nennwerte wie Spannung, Stromkapazität und Gesamtverlustleistung zu überprüfen.Diese Parameter definieren den sicheren Betriebsbereich jeder Komponente im Stromkreis.
Das Wärmemanagement ist ebenso wichtig wie die elektrische Leistung.Wenn eine Komponente Strom leitet, erzeugt sie Wärme, die ordnungsgemäß verwaltet werden muss.Geräte mit höherer Leistung, wie Transistoren, MOSFETs und Spannungsregler, erfordern häufig Kühlkörper oder größere Kupferflächen auf der Leiterplatte, um die Wärme gleichmäßig zu verteilen.Das Verständnis der Wärmewiderstandswerte (z. B. Verbindung zur Umgebung und Verbindung zum Gehäuse) hilft Ingenieuren abzuschätzen, wie effektiv ein Gerät Wärme abgeben kann, um thermischen Stress zu verhindern.
Eine weitere bewährte Vorgehensweise ist die Leistungsreduzierung, d. h. der Betrieb von Komponenten unter ihren maximalen Nennwerten, um die Zuverlässigkeit zu verbessern und die Lebensdauer zu verlängern.Beispielsweise bietet der Betrieb eines 50-V-Kondensators mit nur 35 V oder eines Transistors mit 80 % seines Nennstroms einen Sicherheitsspielraum für Temperaturschwankungen, Spannungsspitzen oder Laststöße.Durch die Bewertung sowohl der elektrischen als auch der thermischen Nennwerte und die Anwendung von Derating-Prinzipien können Entwickler sicherere, langlebigere und effizientere elektronische Systeme entwickeln.
|
Parameter |
Beschreibung |
Typisch
Designpraxis |
|
Nennspannung |
Das Maximum
Spannung, mit der eine Komponente sicher umgehen kann.Eine Überschreitung kann zu Ausfällen oder Störungen führen
Isolationsfehler.
|
Betreiben Sie bei
70–80 % der Nennspannung. |
|
Aktuelle Bewertung |
Das Maximum
Dauerstrom, den das Gerät ohne Schaden führen kann. |
Verwenden Sie 75–85 % davon
Nennstrom für Dauerbetrieb. |
|
Macht
Zerstreuung |
Die Gesamtleistung
(Hitze), die das Bauteil unter normalen Bedingungen sicher abgeben kann. |
Berechnen mit
( P = IV ) und Kühlvorrichtungen enthalten. |
|
Thermisch
Widerstand (RθJA / RθJC) |
Gibt an, wie
Wärme gelangt leicht von der Verbindungsstelle zur Umgebung oder zum Gehäuse.Niedrigere Werte bedeuten
bessere Wärmeübertragung. |
Teile auswählen
mit niedrigem Rθ für Hochleistungsanwendungen. |
|
Betrieb
Temperaturbereich |
Definiert die
minimale und maximale Umgebungstemperaturen für zuverlässige Leistung. |
System sicherstellen
Bei geeigneter Belüftung bleibt die Temperatur innerhalb dieses Bereichs. |
|
Derating-Faktor |
Der Prozentsatz
Dadurch werden die Bewertungen für mehr Zuverlässigkeit reduziert. |
Üblicherweise herabsetzen
je nach Anwendung um 10–30 %. |
Bei der Auswahl der Komponenten ist es wichtig, sicherzustellen, dass sie ordnungsgemäß mit dem Hauptcontroller oder Prozessor Ihres Systems kommunizieren können.Jedes Gerät arbeitet mit bestimmten Logikpegeln – etwa 3,3 V oder 5 V – und nicht übereinstimmende Pegel können zu Signalfehlern oder sogar Schäden führen.Ingenieure müssen außerdem überprüfen, ob Kommunikationsschnittstellen wie SPI, I²C oder UART mit den unterstützten Protokollen und Spannungsstandards des Controllers übereinstimmen.
Die Signalintegrität ist ein weiterer Schlüsselfaktor.Lange Leiterbahnen, Hochgeschwindigkeitssignale oder ein schlechtes PCB-Layout können zu Rauschen, Reflexionen oder Timing-Problemen führen.Die Verwendung geeigneter Abschlusswiderstände, Erdung und Abschirmung trägt zur Aufrechterhaltung einer stabilen Datenübertragung bei.Durch die Sicherstellung, dass alle Komponenten kompatible Schnittstellen und Logikebenen nutzen, werden Kommunikationsfehler vermieden und ein reibungsloser Systembetrieb gewährleistet.
|
Aspekt |
Beschreibung |
Design
Tipp |
|
Logikebenen |
Definiert die Spannung
Schwellenwerte für digitale HIGH- und LOW-Signale. |
Passen Sie 3,3 V oder 5 V an
Logik über Geräte hinweg. |
|
Kommunikation
Protokolle |
Gemeinsame Busse
wie SPI-, I²C- und UART-Verbindungsgeräte für den Datenaustausch. |
Protokoll überprüfen
Kompatibilität mit dem Controller. |
|
Signalintegrität |
Sorgt für Sauberkeit
und zuverlässige Übertragung von Signalen. |
Richtig verwenden
Erdung, Abschlüsse und kurze Leiterbahnlängen. |
|
Uhr und Timing |
Synchronisiert
Daten zwischen Geräten. |
Spieluhr
Geschwindigkeiten und Timing-Spielräume, um Fehler zu vermeiden. |
Bei der Komponentenauswahl geht es nicht nur um die Leistung, sondern auch darum, sicherzustellen, dass die Teile erschwinglich, verfügbar und nachhaltig für die zukünftige Produktion sind.Ingenieure müssen die Beschaffungsstabilität berücksichtigen, da sich Preise und Lieferzeiten aufgrund der Marktnachfrage oder Materialknappheit häufig ändern.Die Auswahl allgemein verfügbarer Komponenten von namhaften Lieferanten trägt dazu bei, Produktionsrisiken zu reduzieren.
Ebenso wichtig ist der Lebenszyklusstatus.Komponenten sind als Aktiv, NRND (Nicht empfohlen für neues Design) oder EOL (End of Life) gekennzeichnet.Die Verwendung von EOL-Teilen kann später zu kostspieligen Neukonstruktionen führen.Um dies zu verhindern, überprüfen Sie stets die Lebenszyklusdaten von Herstellern und Händlern.Wenn ein Teil abgekündigt wird, suchen Sie nach gleichwertigen Zweitlieferanten – funktionsähnlichen Teilen von anderen Anbietern –, um eine reibungslose, unterbrechungsfreie Produktion sicherzustellen.
|
Faktor |
Beschreibung |
Design
Tipp |
|
Kostenstabilität |
Preisvariationen
aufgrund von Nachfrage- oder Materialänderungen. |
Vergleichen Sie quer
Informieren Sie sich vor dem Kauf über mehrere Lieferanten. |
|
Vorlaufzeit |
Das Warten
Zeitraum bis zur Lieferung eines Teils. |
Teile auswählen
mit kürzeren und vorhersehbareren Vorlaufzeiten. |
|
Lebenszyklusstatus |
Zeigt an
Produktionsphase: Aktiv, NRND oder EOL. |
Vermeiden Sie NRND und
EOL-Teile in neuen Designs. |
|
Zweite Quelle
Optionen |
Alternativ
Komponenten mit ähnlichen Spezifikationen von anderen Marken. |
Qualifizieren Sie sich zumindest
eine Backup-Quelle schon früh im Design. |

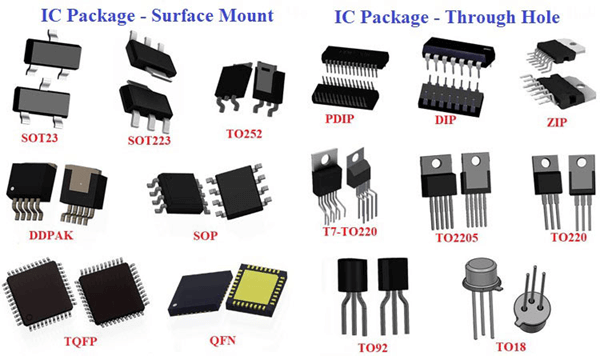

Die physische Verpackung einer Komponente hat direkten Einfluss darauf, wie sie passt, wie sie funktioniert und wie sie Wärme auf der Leiterplatte (PCB) ableitet.Designer entscheiden sich je nach Anwendungsanforderungen häufig zwischen oberflächenmontierten Bauteilen (SMD) und durchsteckbaren Bauteilen.SMD-Teile sind kleiner, unterstützen Layouts mit hoher Dichte und eignen sich ideal für die automatisierte Montage.Es kann jedoch schwieriger sein, sie manuell nachzubearbeiten.Durchkontaktierte Teile hingegen bieten stärkere mechanische Verbindungen und eignen sich daher für Steckverbinder, Leistungskomponenten oder Anwendungen, die Vibrationen ausgesetzt sind.
Die Standardisierung des Footprints ist ein weiterer wichtiger Aspekt beim PCB-Design.Die Verwendung branchenüblicher Footprints (wie SOIC, QFN oder TO-220) gewährleistet einen einfachen Austausch und die Kompatibilität mit automatisierten Montagemaschinen.Auch die thermische Leistung sollte bewertet werden – Komponenten, die erhebliche Wärme erzeugen, benötigen möglicherweise größere Kupferflächen, Durchkontaktierungen oder Kühlkörper, um sichere Temperaturen aufrechtzuerhalten.Die richtige Paketauswahl vereinfacht nicht nur die Montage, sondern verbessert auch die Kühleffizienz und Zuverlässigkeit auf ganzer Linie.
|
Aspekt |
Beschreibung |
Design
Tipp |
|
SMD-Pakete |
Kompakte Teile
zur automatisierten Produktion direkt auf Leiterplattenoberflächen montiert. |
Ideal für
Designs mit hoher Dichte oder kleinem Formfaktor. |
|
Durchgangsloch
Pakete |
Komponenten mit
Die Leitungen werden durch die Leiterplattenlöcher geführt und auf der gegenüberliegenden Seite verlötet. |
Verwendung zur Stromversorgung bzw
mechanisch beanspruchte Bauteile. |
|
Fußabdruck
Standardisierung |
Konsistentes Polster
Das Design gewährleistet Kompatibilität und einfachen Austausch. |
Folgen Sie IPC
Footprint-Standards, wo möglich. |
|
Thermisch
Zerstreuung |
Wärmemanagement
Verwendung von Kupferebenen, Durchkontaktierungen oder externen Kühlkörpern. |
Platz
Wärme erzeugende Teile in der Nähe von Luftströmungs- oder Kühlwegen. |
|
Standard
/ Zertifizierung |
Voll
Form / Organisation |
Zweck
und Bedeutung |
Design
Tipp |
|
RoHS |
Einschränkung von
Gefährliche Stoffe |
Beschränkt die Nutzung
von schädlichen Stoffen wie Blei, Quecksilber und Cadmium in elektronischen Geräten
Komponenten. |
Überprüfen Sie immer
dass alle Teile RoHS-konform sind, um Umweltvorschriften zu erfüllen. |
|
UL |
Underwriter
Labore |
Sorgt dafür
elektrische Sicherheit, Feuerbeständigkeit und Produktzuverlässigkeit.Erforderlich für
viele Verbraucher- und Industrieprodukte. |
Auswählen
UL-zertifizierte Komponenten zur Beschleunigung der endgültigen Produktsicherheitsgenehmigung. |
|
IEC |
International
Elektrotechnische Kommission |
Definiert global
Elektro- und Sicherheitsstandards für Geräte und Systeme. |
Folgen Sie IEC
Standards für die internationale Produktakzeptanz. |
|
REICHWEITE |
Registrierung,
Bewertung, Zulassung und Beschränkung von Chemikalien |
Kontrollen
chemische Substanzen, die bei der Herstellung zum Schutz der menschlichen Gesundheit verwendet werden
Umgebung. |
Lieferanten prüfen
Erklärungen zur Bestätigung der REACH-Konformität. |
|
CE-Kennzeichnung |
Konformität
Européenne (Europäische Konformität) |
Zeigt an, dass a
Das Produkt erfüllt die Sicherheits-, Gesundheits- und Umweltschutzanforderungen der EU. |
Obligatorisch für
Produkte, die auf dem europäischen Markt verkauft werden. |
|
FCC |
Bundes
Kommunikationskommission |
Reguliert
elektromagnetische Störungen (EMI) und Hochfrequenzemissionen in den USA. |
EMV durchführen
Führen Sie frühzeitig Tests durch, um die Einhaltung der FCC-Grenzwerte sicherzustellen. |
Bei der Auswahl der richtigen Komponenten geht es nicht nur darum, funktionierende Teile zu finden – es geht darum, ein langlebiges Design zu schaffen.Indem Sie mit klaren Anforderungen beginnen, elektrische und thermische Grenzwerte überprüfen, die Kompatibilität überprüfen und Sicherheitsstandards befolgen, können Sie Systeme erstellen, die unter allen Bedingungen gut funktionieren.Die Berücksichtigung von Kosten, Verfügbarkeit und Produktlebenszyklus trägt auch dazu bei, sicherzustellen, dass das Design im Laufe der Zeit praktisch und nachhaltig bleibt.Unabhängig davon, ob Sie ein kleines IoT-Gerät oder eine große Industriesteuerung entwickeln, sorgt eine sorgfältige Komponentenauswahl für Stabilität, Sicherheit und Erfolg vom Konzept bis zur Produktion.Letztendlich führen intelligente Designentscheidungen von heute zu weniger Problemen und einer höheren Zuverlässigkeit in jedem elektronischen System von morgen.
Definieren Sie zunächst die Systemanforderungen – wie Spannungsbereich, Strombedarf und Kommunikationsschnittstellen –, bevor Sie Komponenten in die engere Auswahl nehmen, die diese Spezifikationen erfüllen.
Überprüfen Sie die Datenblätter des Herstellers, wenden Sie sich an autorisierte Händler und überprüfen Sie die Teilemarkierungen oder Verfolgungscodes.Vertrauenswürdige Lieferketten verhindern, dass gefälschte Teile in die Produktion gelangen.
Die Toleranz bestimmt, wie stark der tatsächliche Wert einer Komponente von ihrem Nennwert abweichen kann.Enge Toleranzen verbessern die Genauigkeit in Analog- und Zeitschaltkreisen.
Verwenden Sie parametrische Suchwerkzeuge oder Komponentendatenbanken, um elektrische Eigenschaften und Footprints zu vergleichen.Überprüfen Sie vor dem Austausch immer die Datenblätter.
EDA-Plattformen wie Altium Designer, KiCad und OrCAD integrieren Bauteilbibliotheken und Online-Datenbanken für eine schnelle, genaue Komponentenauswahl und -validierung.
Hohe Temperaturen können den Widerstand verändern, die Lebensdauer verkürzen oder ein thermisches Durchgehen verursachen.Wählen Sie Komponenten, die für den erwarteten Temperaturbereich Ihres Systems ausgelegt sind.
Die Kosten hängen von der Teileverfügbarkeit, der bestellten Menge, der Verpackungsart und der Beschaffungsregion ab.Großeinkäufe und geprüfte Lieferanten reduzieren die Gesamtkosten.
