Leitfaden zu den Spezifikationen und Anwendungen des Operationsverstärkers LM4562 von TI

Der LM4562 ist ein Hochleistungs-Operationsverstärker, der für überragende Klanggenauigkeit und äußerst geringe Verzerrung für professionelle Audiosysteme entwickelt wurde.Es wurde von Texas Instruments (TI) entwickelt und vereint Präzision, Geschwindigkeit und außergewöhnliche Linearität, um den Anforderungen von Studio-, Hi-Fi- und Instrumentierungsumgebungen gerecht zu werden.In diesem Artikel werden die wichtigsten Funktionen, Spezifikationen, typischen Anwendungen und mehr des LM4562 erläutert.

Katalog

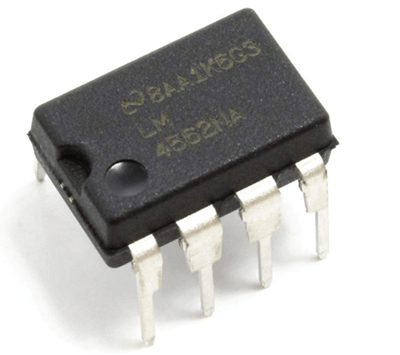

LM4562 Beschreibung

Die LM4562 ist ein leistungsstarker Operationsverstärker mit extrem geringer Verzerrung, der für professionelle und High-Fidelity-Audioanwendungen entwickelt wurde.Es liefert eine saubere, detaillierte und präzise Klangwiedergabe und ist somit ideal für Studiogeräte, Vorverstärker und aktive Filter.Mit einer außergewöhnlich niedrigen Rauschdichte von 2,7 nV/√Hz und einem THD+N von nur 0,00003 % gewährleistet es eine transparente Audioverstärkung ohne Kompromisse.Der Verstärker bietet eine hohe Anstiegsgeschwindigkeit von ±20 V/μs und eine Ausgangsstromkapazität von ±26 mA, sodass er 2-kΩ-Lasten innerhalb von 1 V der Versorgungsschienen und 600-Ω-Lasten innerhalb von 1,4 V ansteuern kann.

Der auf Zuverlässigkeit und Präzision ausgelegte LM4562 erreicht 120 dB CMRR, 120 dB PSRR und eine niedrige Eingangs-Offsetspannung von 0,1 mV, was eine stabile DC-Leistung gewährleistet.Er arbeitet über einen weiten Versorgungsbereich von ±2,5 V bis ±17 V und behält dabei eine hervorragende Linearität und einen minimalen Ruhestrom bei.Der LM4562 ist stabil bei der Verstärkung Eins und kann komplexe kapazitive Lasten bis zu 100 pF ansteuern. Er garantiert eine konsistente, verzerrungsfreie Leistung in anspruchsvollen Schaltkreisen.

Wenn Sie Interesse am Kauf des LM4562 haben, kontaktieren Sie uns bitte bezüglich Preis und Verfügbarkeit.

LM4562-Alternativen und Äquivalente

Teil Nummer	Beschreibung	Hersteller
LM4562NA/NOPB LM4562NA/NOPB Texas Instruments IC AUDIO 2 CIRCUIT 8DIP In Stock: 7925 pcs	2-Kanal, 55 MHz, High-Fidelity-Hochleistungs-Audio-Operationsverstärker, 8-PDIP, –40 °C bis +85 °C	Texas Instrumente
LME49720NA/NOPB LME49720NA/NOPB Texas Instruments IC AUDIO 2 CIRCUIT 8DIP In Stock: 8569 pcs	IC-Dual-Operationsverstärker, 700 µV Offset (max.), 55 MHz Bandbreite, PDIP-8, Kunststoffgehäuse, betriebsbereit Verstärker	National Semiconductor Corporation
LME49720NA LME49720NA TI LME49720NA NS In Stock: 2236 pcs	Doppelter Operationsverstärker, 700 µV-Offset (max.), 55 MHz Bandbreite, PDIP-8, Kunststoff, Audiobetrieb Verstärker	Texas Instrumente
LM4562NA LM4562NA NS LM4562NA TI In Stock: 3933 pcs	Doppelter Operationsverstärker, 700 µV-Offset (max.), 55 MHz Bandbreite, PDIP-8, Operationsverstärker	National Semiconductor Corporation
OPA2134PA OPA2134PA Burr Brown OPA2134 SOUNDPLUS, AUDIO OPERATI In Stock: 382 pcs	Leistungsstark Audio-Operationsverstärker, geringes Rauschen (8 nV/√Hz), geringe Verzerrung (0,00008 %), große Bandbreite	Texas Instrumente
NE5532P NE5532P Texas Instruments IC OPAMP GP 2 CIRCUIT 8DIP In Stock: 25100 pcs	Dual geräuscharm Operationsverstärker, 10 MHz Bandbreite, 9 nV/√Hz Rauschen, beliebt für professionelle Audiotechnik Schaltkreise	Texas Instrumente
NJM4580D NJM4580D Nisshinbo Micro Devices Inc. IC AUDIO 2 CIRCUIT 8DIP In Stock: 45100 pcs	Dual Hochleistungs-Operationsverstärker, 15 MHz Bandbreite, geringe Verzerrung, konzipiert für Audio Vorverstärker	Neues Japan-Radio (NJR)
TL072CP TL072CP onsemi IC OPAMP JFET 2 CIRCUIT 8DIP Out Stock	Geräuscharm Dual-Operationsverstärker mit JFET-Eingang, 3 MHz Bandbreite, hohe Eingangsimpedanz, ideal für Ton Steuerkreise	Texas Instrumente
AD8599ARZ AD8599ARZ Analog Devices Inc. IC OPAMP GP 2 CIRCUIT 8SOIC In Stock: 1716 pcs	Dual-Ultra-Low Verzerrungs-Operationsverstärker, 10 MHz Bandbreite, geringes Eingangsspannungsrauschen (1 nV/√Hz), Präzisions-Audionutzung	Analoge Geräte
OPA1612AID OPA1612AID Texas Instruments IC AUDIO 2 CIRCUIT 8SOIC In Stock: 1304 pcs	Bipolar Präzisions-Audio-Operationsverstärker, 40 MHz Bandbreite, 1,1 nV/√Hz Rauschen, optimiert für Hi-Fi und professionelles Audio	Texas Instrumente
LT1364CN8 LT1364CN8 LINEAR LT1364CN8 LT In Stock: 3100 pcs	Dual-High-Speed Operationsverstärker, 70 MHz Bandbreite, geringe Verzerrung (0,00003 %), geringes Rauschen, ideal für schnelle Audioschaltungen	Analoge Geräte (Lineartechnologie)

LM4562 Typische Anwendungsschaltung

Die folgenden Beispiele verdeutlichen drei gängige Anwendungen des LM4562 in der Audio- und Signalverarbeitung: ein RIAA-Phono-Vorverstärker, ein NAB-Tonkopf-Vorverstärker und ein Präzisions-AC/DC-Wandler.

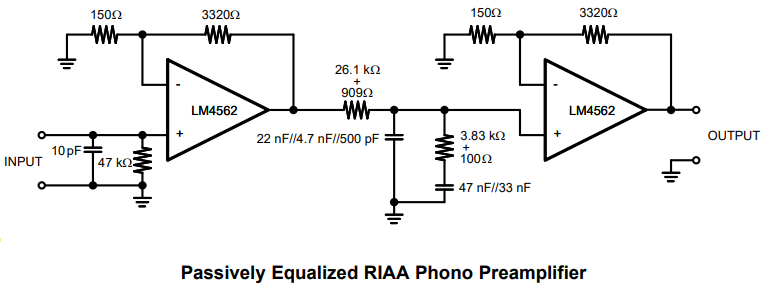

Passiv entzerrter RIAA-Phono-Vorverstärker

Die RIAA-Phono-Vorverstärkerschaltung verwendet zwei LM4562-Operationsverstärker, um Signale von einem Plattenspieler-Tonabnehmer zu verstärken und auszugleichen.Der erste Operationsverstärker sorgt für eine anfängliche Spannungsverstärkung, während ein passives RIAA-Entzerrungsnetzwerk aus Widerständen und Kondensatoren den ursprünglichen Frequenzgang wiederherstellt, der während der Schallplattenaufnahme verändert wurde.Der zweite Operationsverstärker verstärkt das entzerrte Signal zur Ausgabe auf Line-Pegel.Dieses Design liefert eine klare, rauscharme Verstärkung und bewahrt den natürlichen Klang der Vinylwiedergabe, was es ideal für High-Fidelity-Audiosysteme macht.

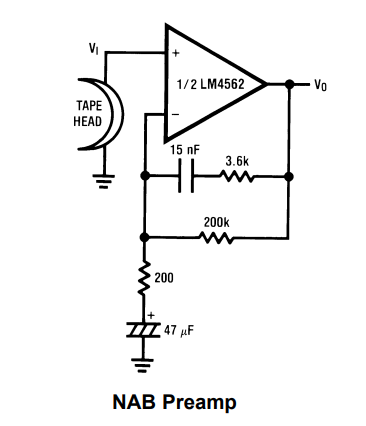

NAB-Bandkopf-Vorverstärker

Die NAB-Vorverstärkerschaltung demonstriert, wie der LM4562 Low-Level-Signale von einem Magnetbandkopf mit hoher Präzision verarbeiten kann.Eine Hälfte des Operationsverstärkers verstärkt das Eingangssignal, während das Rückkopplungsnetzwerk die standardmäßige NAB-Entzerrungskurve anwendet, um durch Bandaufnahmen verursachte Frequenzungleichgewichte zu korrigieren.Ein 47-µF-Kondensator sorgt für eine stabile Vorspannung und verbessert den Niederfrequenzgang.Diese Schaltung sorgt für eine saubere und präzise Klangwiedergabe und eignet sich daher für professionelle Bandwiedergabe- und Restaurierungsgeräte.

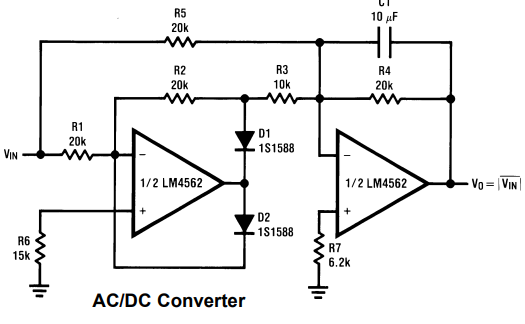

Präzisions-AC/DC-Wandler

Die AC/DC-Wandlerschaltung verwendet zwei LM4562-Operationsverstärker und zwei 1S1588-Dioden, um einen Wechselstromeingang in einen Gleichstromausgang umzuwandeln, der dem Absolutwert des Eingangs entspricht.Die erste Stufe richtet das Signal mit hoher Genauigkeit gleich, während die zweite Stufe es mittelt und puffert, um eine glatte Gleichspannung zu erzeugen.Ein 10-µF-Kondensator filtert Welligkeiten heraus, um eine stabile Ausgabe zu gewährleisten.Diese Schaltung wird häufig in Mess- und Instrumentierungssystemen verwendet, die eine präzise Wechselstrom-Gleichstrom-Umwandlung erfordern.

Technische Daten des LM4562

LM4562 Absolute Höchstwerte

LM4562-Funktionen

• 600-Ω-Lastantriebsfähigkeit: Lässt problemlos Lasten mit niedriger Impedanz ohne Verzerrung betreiben, ideal für professionelle Audioanwendungen.

• Hervorragende Audiosignaltreue: Optimiert für High-End-Klangqualität mit extrem geringer Verzerrung und Rauschen.

• Kurzschlussschutz am Ausgang: Schützt den Verstärker vor Schäden bei Fehlerbedingungen.

• Hohes PSRR und CMRR: Das Stromversorgungsunterdrückungsverhältnis (PSRR) und das Gleichtaktunterdrückungsverhältnis (CMRR) übersteigen typischerweise 120 dB und gewährleisten so eine hervorragende Störfestigkeit.

• Mehrere Gehäuseoptionen: Erhältlich in SOIC-, DIP- und TO-99-Metalldosengehäusen für flexible PCB-Designs.

• Großer Stromversorgungsbereich: Betrieb effizient mit ±2,5 V bis ±17 V, geeignet für verschiedene Analog- und Audioschaltkreise.

• Niedrige Eingangsrauschdichte: typisch 2,7 nV/√Hz, ideal für Präzisions- und rauscharme Anwendungen.

• Hohe Anstiegsgeschwindigkeit: ±20 V/µs typisch, unterstützt schnelles Einschwingverhalten und klare Hochfrequenzleistung.

• Produkt mit großer Verstärkungsbandbreite: 55 MHz typisch, bietet Hochgeschwindigkeitsbetrieb und hervorragende Signalintegrität.

• Niedriger Eingangs-Biasstrom: typisch 10 nA, wodurch Eingangs-Offset-Fehler in Präzisionsschaltungen minimiert werden.

• Niedrige Eingangs-Offsetspannung: 0,1 mV typisch, was die Gleichstromgenauigkeit in empfindlichen Signalpfaden verbessert.

• Hervorragende DC-Verstärkungslinearität: 0,000009 % Fehler gewährleisten eine genaue Verstärkung über den gesamten Signalbereich.

• Geringe harmonische Gesamtverzerrung (THD+N): Typischerweise 0,00003 %, was eine nahezu perfekte Klangwiedergabe ermöglicht.

• Hohe Spannungsverstärkung im offenen Regelkreis: 140 dB typisch, unterstützt eine starke Signalverstärkung mit minimalem Verlust.

• Wärmeschutz: Die interne thermische Abschaltung verhindert Schäden durch Überhitzung.

• Unity Gain Stabil: Funktioniert zuverlässig auch bei Unity Gain und gewährleistet so Vielseitigkeit bei Puffer- und Verstärkeranwendungen.

• Zweikanalkonfiguration: Enthält zwei unabhängige Operationsverstärker in einem einzigen Paket für Stereo- oder Differenzialdesigns.

• Niedrige Ausgangsimpedanz: Gewährleistet eine stabile Antriebsleistung über große Lastschwankungen hinweg.

• Großer Betriebstemperaturbereich: Konsistente Leistung von –40 °C bis +85 °C für Industrie- und Audioanwendungen.

• RoHS-konform: Umweltverträglich und bleifrei gemäß globalen Standards.

LM4562-Anwendungen

• High-Fidelity-Audio-Vorverstärker: Der LM4562 bietet eine außergewöhnlich geringe Rausch- und Verzerrungsleistung und ist somit ideal für Studio- und High-End-Soundsysteme.

• Aktive Filter: Geeignet für präzise Tiefpass-, Hochpass- und Bandpassfilter, die geringes Rauschen und hohe Verstärkungsstabilität erfordern.

• Audiomischer: Verbessert die Signaltransparenz und Kanaltrennung in professionellen Audiokonsolen.

• Kopfhörerverstärker: Der LM4562 bietet einen sauberen Hochstromausgang und sorgt so für verzerrungsfreien Klang auch bei hohen Lautstärken.

• Analog-zu-Digital- (ADC) und Digital-zu-Analog-Wandler (DAC): Wird als genaue Pufferstufe verwendet, um die Signalintegrität während der Datenkonvertierung zu bewahren.

• Signalaufbereitungsschaltungen: Ideal zum Verstärken und Filtern von Analogeingängen mit niedrigem Pegel in Instrumentierungsanwendungen.

• Professionelle Audioausrüstung: Der LM4562 sorgt für eine klare, lineare Verstärkung in Equalizern, Kompressoren und Soundprozessoren.

• Aktive Crossover-Netzwerke: Bietet eine präzise Frequenzteilung für Mehrwege-Lautsprechersysteme in Audioverstärkern.

• Sensorverstärker: Verstärkt Sensorsignale mit geringer Ausgangsleistung mit ausgezeichneter Rauschunterdrückung und Linearität.

• Oszilloskope und Messgeräte: Der LM4562 gewährleistet eine Leistung mit hoher Bandbreite und geringer Verzerrung für eine genaue Testsignalverstärkung.

• Tragbare Audiogeräte: Bietet eine hochwertige Tonausgabe bei gleichzeitig geringem Stromverbrauch.

• Rundfunk- und Aufnahmekonsolen: Gewährleistet eine stabile, saubere Signalverstärkung für professionelle Aufnahmeumgebungen.

• Präzise Spannungsfolger: Der LM4562 fungiert als stabiler Eins-Verstärkungspuffer und gewährleistet eine verlustfreie Signalisolierung.

• Aktive Equalizer: Ermöglicht eine präzise Frequenzformung mit hervorragender Verstärkungskontrolle und Klangkonsistenz.

• Automotive-Audiosysteme: Bietet zuverlässige High-Fidelity-Klangverstärkung in Car-Entertainment-Systemen.

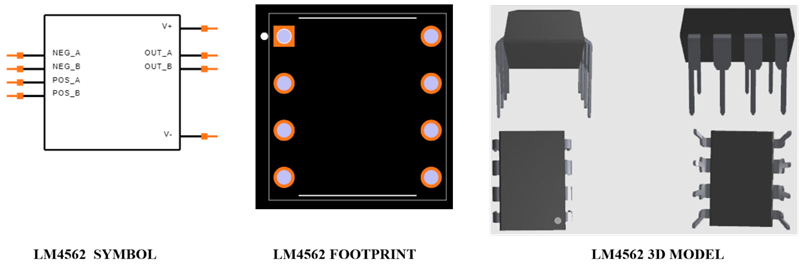

LM4562 CAD-Modelle

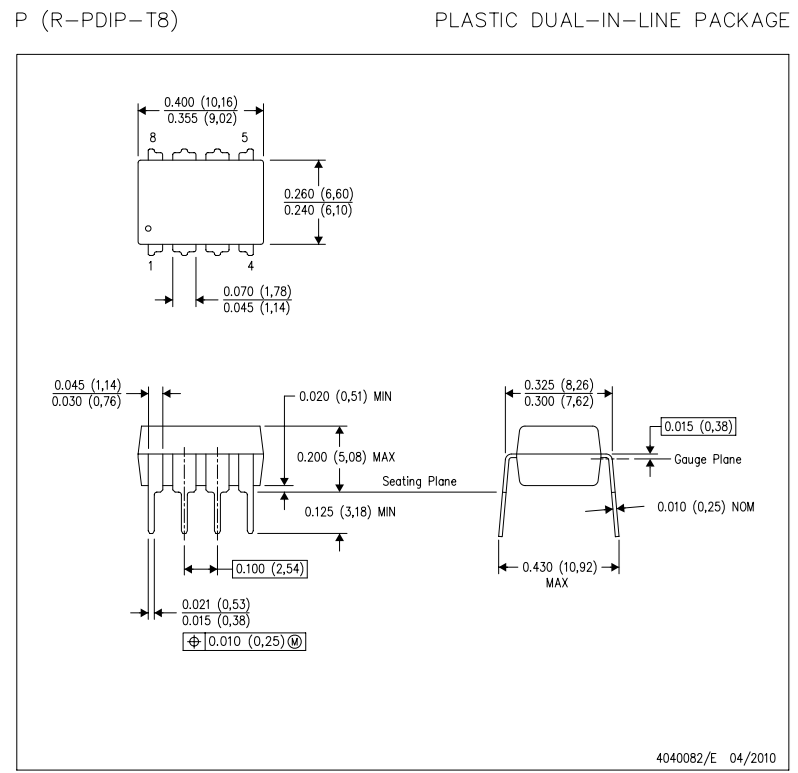

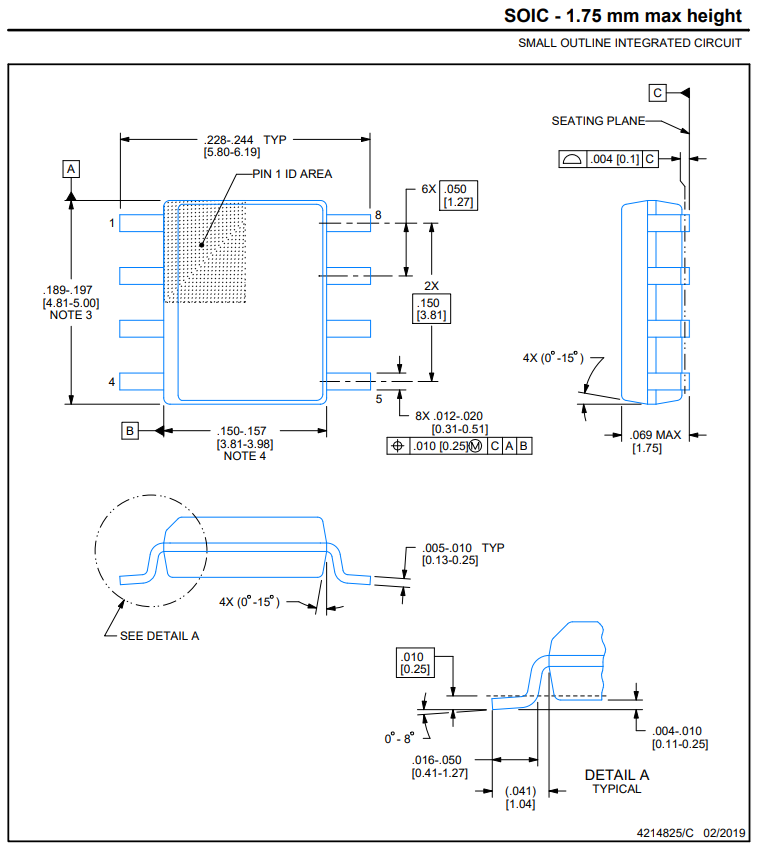

LM4562 Mechanische Zeichnung

Vorteile und Einschränkungen des LM4562

LM4562 Hersteller

Der LM4562 wird von entwickelt und hergestellt Texas Instruments (TI), ein weltweit führender Anbieter von analogen und Mixed-Signal-Halbleiterlösungen.TI ist weithin bekannt für die Herstellung leistungsstarker Operationsverstärker für professionelle, industrielle und Verbraucheranwendungen.Der LM4562 spiegelt das Engagement von TI für Audio-Exzellenz wider und bietet extrem niedrige Verzerrungen, hohe Anstiegsgeschwindigkeit und hervorragende Rauschleistung für anspruchsvolle Audio- und Instrumentierungssysteme.Mit jahrzehntelanger Innovation, strenger Qualitätskontrolle und RoHS-konformen Produktionsstandards stellt TI sicher, dass der LM4562 bei jeder Charge außergewöhnliche Zuverlässigkeit, Präzision und Konsistenz bietet.

Fazit

Der LM4562 bietet extrem geringe Verzerrung, hohe Anstiegsgeschwindigkeit und beeindruckende Signalklarheit über einen weiten Frequenzbereich.Es ist in der Lage, Stabilität und Genauigkeit unter verschiedenen Betriebsbedingungen aufrechtzuerhalten.Von Studio-Vorverstärkern bis hin zu Messgeräten liefert der LM4562 stets die Leistung, die von einem Premium-Operationsverstärker erwartet wird.Unterstützt durch den langjährigen Ruf von Texas Instruments für Qualität und Zuverlässigkeit bleibt es eine zuverlässige Komponente für moderne, leistungsstarke Analogdesigns.

Häufig gestellte Fragen [FAQ]

1. Was unterscheidet den LM4562 von anderen Operationsverstärkern?

Der LM4562 zeichnet sich durch seine extrem niedrige Gesamtverzerrung (0,00003 %) und seine geringe Rauschdichte (2,7 nV/√Hz) aus und bietet außergewöhnliche Klarheit und Genauigkeit für professionelle Audioanwendungen.

2. Kann der LM4562 in High-End-Audiogeräten verwendet werden?

Ja.Der LM4562 wird aufgrund seiner sauberen Signalwiedergabe und großen Bandbreite häufig in Studiovorverstärkern, DACs und Mischpulten eingesetzt.

3. Was ist der empfohlene Stromversorgungsbereich für den LM4562?

Es arbeitet effizient innerhalb eines Dual-Versorgungsbereichs von ±2,5 V bis ±17 V und ist somit mit den meisten analogen Hochleistungssystemen kompatibel.

4. Ist der LM4562 für den Einzelversorgungsbetrieb geeignet?

Obwohl der LM4562 in erster Linie für den Betrieb mit zwei Versorgungen konzipiert ist, kann er für Schaltkreise mit einer Versorgung mit der richtigen Vorspannung angepasst werden, um eine lineare Leistung aufrechtzuerhalten.

5. Wie minimiert der LM4562 Verzerrungen und Rauschen?

Es nutzt eine Architektur mit hoher Verstärkung im offenen Regelkreis und eine präzise interne Kompensation, um eine äußerst geringe Verzerrung und minimales Rauschen im gesamten Audiofrequenzbereich zu erreichen.

6. Wie hoch ist der maximale Ausgangsstrom des LM4562?

Der LM4562 bietet einen Ausgangsstrom von bis zu ±26 mA und ermöglicht so den Antrieb von Lasten bis zu 600 Ω bei minimaler Signalverschlechterung.

7. Welche Paketoptionen sind für den LM4562 verfügbar?

Texas Instruments bietet den LM4562 in mehreren Gehäusetypen an, darunter SOIC-8-, PDIP-8- und TO-99-Metallgehäuse, die sowohl für Oberflächenmontage- als auch für Durchsteckmontagedesigns geeignet sind.
