RF-Mischer Grundlagen: Funktionsprinzip, Typen & Anwendungen

RF-Mischer sind wichtige Teile vieler drahtloser und Mikrowellensysteme, da sie es ermöglichen, Signale von einer Frequenz zu einer anderen zu übertragen. Dieser Prozess wird als Frequenzumsetzung bezeichnet und wird in Empfängern, Sendern, Radarsystemen, Satellitenverbindungen, Testgeräten und Smartphones verwendet. Es ist wichtig, zu verstehen, wie RF-Mischer funktionieren, welche Typen verfügbar sind und wie man den richtigen auswählt, um stabile, effiziente und zuverlässige RF-Schaltungen zu erstellen.

Katalog

Grundkonzept eines RF-Mischers

Ein RF-Mischer ist ein Frequenzumsetzungsgerät, das in RF- und Mikrowellenschaltungen verwendet wird. Seine Hauptaufgabe besteht darin, ein Signal von einem Frequenzbereich in einen anderen zu bewegen, damit es effektiver verarbeitet, übertragen oder empfangen werden kann. Wie im obigen Bild gezeigt, verwendet ein Mischer ein Eingangssignal und ein Signal des lokalen Oszillators, um einen umgesetzten Ausgang zu erzeugen. Dieser Ausgang wird normalerweise durch einen abgestimmten Schaltkreis oder Filter geleitet, sodass nur die gewünschte Frequenz ausgewählt wird.

RF-Mischer werden häufig in Radioempfängern, Sendern, Radarsystemen, Satellitenkommunikation und drahtlosen Geräten eingesetzt. In Empfängern helfen sie dabei, Hochfrequenzsignale in niedrigere Zwischenfrequenzen umzuwandeln. In Sendern helfen sie dabei, niederfrequente Signale in das erforderliche RF-Band hochzuschieben. Ein RF-Mischer ist nicht dasselbe wie ein Audiomischer. Ein Audiomischer mischt Tonsignale zusammen, während ein RF-Mischer die Frequenz eines Signals ändert. Dies macht es zu einem wichtigen Schaltungselement in vielen Kommunikationssystemen.

Hauptanschlüsse eines RF-Mischers

Die meisten RF-Mischer haben drei Hauptanschlüsse: RF, LO und IF. Diese Anschlüsse definieren, wie Signale in den Mischer eintreten und ihn verlassen.

RF-Port

Der RF-Port verarbeitet das Hochfrequenzsignal. In einem Empfänger ist dies normalerweise das Signal, das von der Antenne, dem RF-Filter oder dem rauscharmen Verstärker kommt. In einem Sender kann dieser Port als Hochfrequenzausgang verwendet werden, abhängig vom Design des Mischers.

LO-Port

Der LO-Port empfängt das Signal des lokalen Oszillators. Dieses Signal setzt den Frequenzreferenz für die Umwandlung. Ein sauberes und stabiles LO-Signal ist wichtig, da LO-Phasenrauschen, falsche LO-Leistung oder schlechte Frequenzgenauigkeit die Qualität des umgesetzten Signals beeinträchtigen können.

IF-Port

Der IF-Port trägt das Zwischenfrequenzsignal. In Empfängerschaltungen handelt es sich normalerweise um den niederfrequenten Ausgang nach der Abwärtsumsetzung. In Senderchaltungen kann dieser Port das niederfrequente Eingangssignal vor der Aufwärtsumsetzung tragen. Filter sind oft in der Nähe des IF-Pfads angeschlossen, um die gewünschte Frequenz beizubehalten und unerwünschte Produkte zu reduzieren.

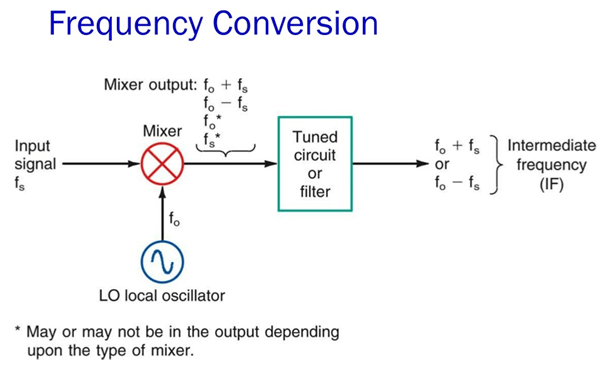

Wie ein RF-Mischer funktioniert

Ein RF-Mischer funktioniert durch nichtlineares Mischen. Wenn zwei Signale in den Mischer eintreten, passieren sie nicht einfach unverändert. Stattdessen erzeugt der Mischer neue Frequenzkomponenten basierend auf der Beziehung zwischen dem Eingangssignal und dem Signal des lokalen Oszillators.

Wenn die RF-Frequenz fRF und die Frequenz des lokalen Oszillators fLO genannt wird, sind die wichtigen Ausgangsfrequenzen normalerweise:

fRF + fLO

|fRF - fLO|

Der Mischer kann auch unerwünschte Produkte erzeugen, wie die ursprünglichen Eingangsfrequenzen und höherordentliche Mischkomponenten wie 2fRF ± fLO oder fRF ± 2fLO. Diese zusätzlichen Signale sind normalerweise nicht gewünscht, daher verwenden praktische RF-Schaltungen Filter, um die korrekte Ausgangsfrequenz auszuwählen.

RF-Mischer werden hauptsächlich auf zwei Arten verwendet: Abwärtskonversion und Aufwärtskonversion.

Abwärtskonversion

Abwärtskonversion wandelt ein Hochfrequenz-RF-Signal in eine niedrigere Zwischenfrequenz um. Dies wird häufig in Empfängern verwendet.

In einem Empfänger empfängt die Antenne ein Hochfrequenzsignal. Nach der Filterung und Verstärkung gelangt dieses Signal in den Mischer. Der Mischer verwendet das LO-Signal, um ein niedrigeres IF-Signal zu erzeugen:

fIF = |fLO - fRF|

Wenn beispielsweise das empfangene RF-Signal 100 MHz und das LO-Signal 90 MHz beträgt, ist die Differenzfrequenz:

100 MHz - 90 MHz = 10 MHz

Dieses 10 MHz IF-Signal ist einfacher zu filtern, zu verstärken und zu verarbeiten als das ursprüngliche RF-Signal. Aus diesem Grund wird die Abwärtskonversion häufig in der Radio-, TV-, Satelliten- und drahtlosen Empfängerkonstruktion verwendet.

Aufwärtskonversion

Aufwärtskonversion wandelt ein Signal niedrigerer Frequenz in ein höheres RF-Signal um. Dies wird häufig in Sendern verwendet.

In einem Sender beginnt das Informationssignal oft bei Basisband oder Zwischenfrequenz. Der Mischer kombiniert dieses Signal mit dem LO-Signal, um es in einen höheren RF-Bereich zu verschieben, bevor es verstärkt und an die Antenne gesendet wird.

Die möglichen RF-Ausgänge sind:

fRF1 = fLO - fIF

fRF2 = fLO + fIF

Wenn beispielsweise das IF-Signal 10 MHz und das LO-Signal 90 MHz beträgt, kann der Mischer produzieren:

90 MHz - 10 MHz = 80 MHz

90 MHz + 10 MHz = 100 MHz

Ein Filter wählt dann den erforderlichen RF-Ausgang aus und entfernt die unerwünschte Frequenz. Dadurch kann der Sender ein Signal mit der richtigen Funkfrequenz für die drahtlose Übertragung erzeugen.

Arten von RF-Mischern

RF-Mischer sind in verschiedenen Ausführungen erhältlich. Der richtige Typ hängt vom erforderlichen Frequenzbereich, der Linearität, der Geräuschleistung, dem LO-Ansteuerniveau, dem Stromverbrauch, der Größe und den Kosten ab.

Passive Mischer

Passive Mischer verwenden passive Schaltelemente wie Dioden oder FETs. Sie benötigen keine Gleichstromversorgung, benötigen jedoch normalerweise ein stärkeres LO-Signal, um ordnungsgemäß zu arbeiten. Passive Mischer werden in RF-Systemen häufig verwendet, da sie eine breite Bandbreite, gute Linearität und einen hohen dynamischen Bereich bieten. Allerdings haben passive Mischer normalerweise Umwandlungsverluste. Das bedeutet, dass das Ausgangssignal nach der Frequenzumwandlung schwächer ist als das Eingangssignal.

Einfach balancierte Mischer

Ein einfach balancierter Mischer verwendet eine teilweise ausgeglichene Schaltung, um die Frequenzumwandlung zu verbessern und unerwünschtes Signal-Leckage zu verringern. Wie im Bild gezeigt, kann dieser Mischertyp einen 180°-Hybridkoppler zusammen mit zwei Dioden verwenden. Der Hybridschaltkreis teilt die RF- und LO-Signale in entgegengesetzte Phasen, während die Dioden die nichtlineare Mischaktion durchführen.

Das konvertierte Signal wird von der IF-Ausgangsseite entnommen. Das kleine Filternetzwerk in der Nähe des IF-Ausgangs hilft, die erforderliche Zwischenfrequenz auszuwählen und unerwünschte RF- oder LO-Komponenten zu reduzieren.

Einfach balancierte Mischer sind einfacher als doppelt balancierte Mischer, sodass sie normalerweise leichter und kostengünstiger zu bauen sind. Sie können eine bessere Isolation als ein grundlegender unbalancierter Mischer bieten, aber die Isolation ist im Vergleich zu einem doppelt balancierten Design immer noch begrenzt.

Dieser Mischertyp ist nützlich in kostensensitiven RF-Schaltungen, wo eine moderate Port-Isolation akzeptabel ist. Allerdings kann er immer noch einige LO- oder RF-Leckagen zulassen und mehr unerwünschte Mischprodukte erzeugen als ausgefeiltere balancierte Mischerschaltungen.

Doppelbalancierte Mischer

Ein doppelt balancierter Mischer verwendet eine vollständig balancierte Schaltung, um die Isolation zu verbessern und unerwünschte Signal-Leckagen zu verringern. Wie im Bild gezeigt, verwendet dieser Mischertyp häufig vier Dioden, die in einem Ring angeordnet sind. Die RF- und LO-Signale werden über transformatorgekoppelte Eingänge angelegt, während das konvertierte Signal vom IF-Ausgang entnommen wird.

Der Diodenring fungiert als Schaltkern des Mischers. Wenn das LO-Signal die Dioden ansteuert, wird das RF-Signal mit dem LO-Signal gemischt und erzeugt neue Frequenzkomponenten am IF-Port. Da sowohl die RF- als auch die LO-Pfade balanciert sind, wird ein Großteil der ursprünglichen RF- und LO-Signal-Leckage vor dem Erreichen des Ausgangs ausgeglichen.

Doppelbalancierte Mischer bieten normalerweise eine bessere Isolation als einfach balancierte Mischer. Sie helfen auch, unerwünschte Durchdringungs- und gerade verzerrte und einige störrische Produkte zu reduzieren. Dadurch wird der Ausgang sauberer und leichter zu filtern.

Dreifach balancierte Mischer

Ein dreifach ausgeglichener Mischer verwendet eine fortschrittlichere ausgeglichene Struktur als einfach ausgeglichene und doppelt ausgeglichene Mischer. Wie im Bild dargestellt, verwendet der Schaltkreis mehrere Diode-Brückenabschnitte und transformatorgekoppelte RF-, LO- und IF-Ports. Diese Art von Struktur gleicht alle drei Signalwege aus, was hilft, die Isolation zwischen den RF-, LO- und IF-Ports zu verbessern.

Der Hauptvorteil eines dreifach ausgeglichenen Mischers ist seine Fähigkeit, stärkere Signale mit geringerer Verzerrung zu verarbeiten. Aufgrund seines ausgeglichenen Designs kann er LO-Leckage, RF-Durchgang, unerwünschte unerwünschte Signale und Intermodulationsprodukte effektiver reduzieren als einfachere Mischertypen.

Dreifach ausgeglichene Mischer werden häufig in Hochleistungs-RF- und Mikrowellensystemen eingesetzt, in denen Signalreinheit, breite Bandbreite und hoher dynamischer Bereich wichtig sind. Sie sind nützlich in Radarsystemen, Kommunikations-Testgeräten, Spektrumanalysatoren, Mikrowellenempfängern und fortschrittlichen drahtlosen Systemen.

Der Kompromiss ist die Komplexität. Dreifach ausgeglichene Mischer benötigen normalerweise mehr Komponenten, sorgfältige Transformator-Designs und präzise Anpassungen. Aus diesem Grund sind sie oft größer, teurer und komplexer als einfach ausgeglichene oder doppelt ausgeglichene Mischer.

I/Q-Bildunterdrückungsmischer

Ein I/Q-Mischer verwendet zwei Mischpfade mit Signalen, die um 90 Grad phasenversetzt sind. Diese beiden Pfade werden als in-phasiger Pfad und quadraturmäßiger Pfad bezeichnet. Diese Struktur ermöglicht es dem Mischer, unerwünschte Bildsignale abzulehnen oder eine Seitenband zu unterdrücken.

Wenn ein I/Q-Mischer für die Abwärtswandlung verwendet wird, wird er oft als Bildunterdrückungsmischer bezeichnet. Wenn er für die Aufwärtswandlung verwendet wird, kann er als Einseitenbandmischer bezeichnet werden.

I/Q-Mischer sind nützlich, wenn die Bildunterdrückung wichtig ist, aber externe Bildfilter schwierig, teuer oder zu groß sind. Sie werden häufig in Mikrowellenkommunikationssystemen, Testgeräten, militärischen RF-Systemen und anderen Anwendungen eingesetzt, bei denen die Seitenbandkontrolle wichtig ist.

Die Hauptbeschränkung besteht darin, dass die Leistung des I/Q-Mischers von einer genauen Amplituden- und Phasenanpassung abhängt. Wenn der 90-Grad-Phasenverschiebung nicht genau ist, wird die Bildunterdrückung schwächer. I/Q-Mischer benötigen möglicherweise auch eine sorgfältigere Gestaltung als standardmäßig doppelt ausgeglichene Mischer.

Aktive Mischer

Aktive Mischer verwenden aktive Bauelemente wie Transistoren zur Frequenzumwandlung. Im Gegensatz zu passiven Mischern benötigen sie eine Gleichstromversorgung, um zu arbeiten. Im Diagramm ist T1 der Transistor, der als Mischvorrichtung verwendet wird, während V1, R1 und R2 die erforderliche Vorspannung für den Schaltkreis bereitstellen.

Der RF-Eingang gelangt durch den Kondensator C1, während der LO-Eingang durch den Kondensator C2 gelangt. Diese beiden Signale treffen sich im Transistor-Schaltkreis. Da der Transistor ein nichtlineares Bauelement ist, erzeugt er neue Frequenzkomponenten, einschließlich der Summen- und Differenzfrequenzen. Das umgewandelte Signal wird dann von der transformatorgekoppelten IF-OUT-Seite entnommen.

Ein Vorteil eines aktiven Mischers ist, dass er einen Umwandlungsgewinn bieten kann. Das bedeutet, dass das umgewandelte Ausgangssignal stärker sein kann als das Eingangssignal. Dies ist nützlich in Empfängern und integrierten RF-Systemen, in denen das Eingangssignal schwach ist und zusätzlicher Gewinn erforderlich ist. Aktive Mischer benötigen auch normalerweise weniger LO-Antriebskraft als viele passive Mischer.

Aktive Mischer haben jedoch auch Kompromisse. Sie verbrauchen Gleichstromenergie, fügen internes Rauschen hinzu und haben normalerweise eine geringere Linearität als passive Mischer. Sie können auch leichter überlastet werden, wenn starke RF-Signale vorhanden sind.

RF-Mischer Leistungskennzahlen

Die Auswahl eines RF-Mischers erfordert mehr als nur die Überprüfung seines Frequenzbereichs. Mehrere Leistungsparameter beeinflussen, wie gut der Mischer in einem echten System funktioniert.

Parameter	Bedeutung	Warum es wichtig ist
Umwandlungsverlust oder Gewinn	Unterschied zwischen Eingangs-RF-Leistung und Ausgangs-IF-Leistung	Beeinflusst das Signalniveau und das Gewinnbudget
Rauschmaß	Wie stark der Mischer das Signal-Rausch-Verhältnis reduziert	Wichtig für die Empfindlichkeit des Empfängers
P1dB	Eingangsleistungsniveau, bei dem der Gewinn um 1 dB komprimiert wird	Zeigt die Handhabung von starken Signalen an
IP3	Linearitätsbewertung in Bezug auf Intermodulationsverzerrung	Wichtig, wenn mehrere Signale vorhanden sind
Portisolierung	Signalleckage zwischen RF-, LO- und IF-Ports	Reduziert Interferenzen und unerwünschten Durchgang
Frequenzbereich	Unterstützte RF-, LO- und IF-Frequenzen	Muss mit dem Ziel-System übereinstimmen
LO-Antriebsniveau	Erforderliche LO-Eingangsleistung	Beeinflusst das Oszillator- und Treiberdesign
VSWR	Qualität der Impedanzanpassung der Ports	Beeinflusst Reflexion und Leistungsübertragung

RF-Mischer-Anwendungen

• Radarsysteme - Wandeln empfangene Echosignale in niedrigere Frequenzen um und helfen, Doppler-Verschiebung zur Geschwindigkeits- und Bewegungsmessung zu erkennen.

• Test- und Messgeräte - Eingesetzt in Spektrumanalysatoren, Signalgeneratoren und Netzwerkanalysatoren, um Signale in verwertbare Messbereiche zu verschieben.

• Softwaredefiniertes Radio - Bewegt Signale zwischen RF, IF und Basisband, damit Software oder digitale Schaltungen diese verarbeiten können.

• Medizinische und wissenschaftliche Systeme - Verwendet in der medizinischen Bildgebung, Radioastronomie, RFID, GPS, Quantenforschung und elektronischen Kampfsystemen.

• Kommunikationssysteme - Eingesetzt in Empfängern und Sendern für Mobiltelefone, Satelliten, WLAN, Bluetooth, Rundfunk und bidirektionale Radios.

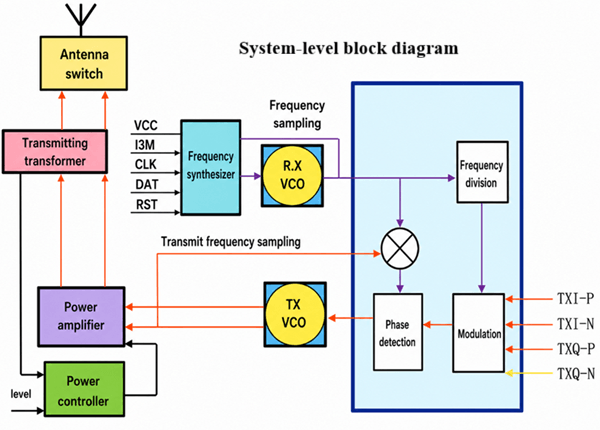

Beispiel aus der Praxis: RF-Front-End eines Smartphones

Ein Smartphone verwendet RF-Mischer in seinem RF-Transceiver, um drahtlose Signale zu senden und zu empfangen. Das Bild zeigt einen vereinfachten Transmitterabschnitt, in dem Modulation, VCO-Signale, Frequenzabtastung, Phasendetektion, Leistungsverstärkung und Antennenschaltung zusammenarbeiten, um den finalen RF-Ausgang zu erzeugen.

Im Übertragungsweg liefert der Basisbandschaltkreis I/Q-Signale wie TXI-P, TXI-N, TXQ-P und TXQ-N. Diese Signale tragen die Informationen, die übertragen werden müssen. Der Modulationsblock verarbeitet diese Signale, während der TX VCO die Trägerfrequenz bereitstellt, die verwendet wird, um das Signal in das richtige RF-Band zu verschieben.

Das Mischersymbol im Diagramm zeigt die Frequenzumwandlungsstufe. Hier wird das niederfrequente modulierte Signal mit dem Oszillatorsignal kombiniert, um die erforderliche RF-Übertragungsfrequenz zu erzeugen. Die Frequenzteiler-, Phasendetektions- und Frequenzabtastungsblöcke helfen, die Übertragungsfrequenz zu steuern und zu stabilisieren.

Nach der Frequenzumwandlung gelangt das RF-Signal zum Leistungsverstärker, der die Signalstärke erhöht. Das Signal passiert dann den übertragenden Transformator und den Antennenschalter, bevor es die Antenne erreicht.

Dieses Beispiel zeigt, warum RF-Mischer im Front-End von Smartphones wichtig sind. Sie ermöglichen es dem Telefon, verarbeitete Basisbandsignale in hochfrequente RF-Signale umzuwandeln, die an einen Mobilfunkmast gesendet werden können. Ohne diese Frequenzumwandlungsstufe wäre das Telefon nicht in der Lage, das richtige drahtlose Signal für die Kommunikation effizient zu erzeugen.

Beispiel RF-Mischer Produktvergleich

Die folgenden Beispiele zeigen, wie verschiedene RF-Mischer nach Typ, Frequenzbereich, Gewinn oder Verlust, Leistungsanforderung und Zielanwendung verglichen werden können.

Merkmal	Analog Devices ADL5350ACPZ-R7	Mini-Circuits MAC-42+	Skyworks SKY73021-11
Mischertyp	Aktiver Mischer	Passiver doppelt ausgeglichener Mischer	Doppelt ausgeglichener aktiver Mischer
Frequenzbereich	750 MHz bis 4 GHz	1 GHz bis 4,2 GHz	1,7 GHz bis 2,2 GHz
Rauschmaß	6,5 dB	Etwa 6,5 dB, basierend auf Umwandlungsverlust	9,6 dB
Gewinn oder Verlust	Aktives Gewinn-Design	6,5 dB typischer Umwandlungsverlust	6 dB Gewinn
Versorgungs- spannung	2,7 V bis 3,5 V	Keine DC-Stromversorgung erforderlich	5 V
Stromverbrauch	16,5 mA	Kein DC-Strom für das passive Gerät	380 mA
Anzahl der Mischer	1	1	2
Am besten geeignet für	Breitband- Empfängeranwendungen	Niedrigleistungs- passive RF-Systeme	Dual-Channel- Systeme

Diese Beispiele zeigen, dass kein einzelner Mischer für jedes Design am besten geeignet ist. Ein passiver Mischer kann besser für niedrige DC-Leistung und hohen dynamischen Bereich sein. Ein aktiver Mischer kann besser geeignet sein, wenn niedriger LO-Antrieb und Umwandlungsgewinn benötigt werden. Ein Doppelmischer kann nützlich sein, wenn das System zwei Kanäle in einem Gehäuse benötigt.

Wie man den richtigen RF-Mischer auswählt

Der beste RF-Mischer hängt von den Systemanforderungen ab. Ein guter Auswahlprozess sollte die elektrische Leistung, Layoutbedürfnisse, Kosten und Verfügbarkeit berücksichtigen.

Überprüfen Sie den Frequenzbereich

Der Mischer muss die erforderlichen RF-, LO- und IF-Frequenzen unterstützen. Es reicht nicht aus, nur die RF-Frequenz zu überprüfen. Die Betriebsbereiche von LO und IF müssen ebenfalls zum Design passen.

Wählen Sie aktiven oder passiven Mischertyp

Verwenden Sie einen passiven Mischer, wenn hohe Linearität, breites Bandbreiten und kein DC-Stromverbrauch wichtiger sind. Verwenden Sie einen aktiven Mischer, wenn Umwandlungsgewinn, niedriger LO-Antrieb und Integration wichtiger sind.

Überprüfen Sie die Anforderungen an die Linearität

Für Systeme mit starken Signalen oder mehreren Trägersignalen sollten P1dB und IP3 sorgfältig überprüft werden. Ein Mischer mit schlechter Linearität kann unerwünschte Intermodulationsprodukte erzeugen, die das gewünschte Signal stören.

Rauschmaß überprüfen

Für Empfängerdesigns ist das Rauschmaß entscheidend. Ein niedrigeres Rauschmaß hilft dem System, schwache Signale zu erkennen. Dies ist besonders wichtig bei Satellitenempfängern, drahtlosen Basisstationen, Radarempfängern und empfindlichen Prüfgeräten.

LO-Ansteuerungspegel bestätigen

Das LO-Signal muss stark genug sein, um einen ordnungsgemäßen Mischbetrieb zu gewährleisten. Wenn die LO-Ansteuerung zu niedrig ist, kann der Umwandlungsverlust steigen und die Ausgangspegel können instabil werden. Wenn die LO-Ansteuerung zu hoch ist, kann der Mischer mehr unerwünschte Produkte erzeugen oder seine Grenzen überschreiten.

Überlegen Sie sich die Portisolierung

Schlechte Isolation kann zu LO-Leckagen, RF-Durchgriff und unerwünschten Störungen führen. Doppelt balancierte oder dreifach balancierte Mischer sind besser geeignet, wenn Isolation wichtig ist.

Prüfen Sie Paket, Kosten und Verfügbarkeit

Der Mischer muss in den verfügbaren PCB-Raum und das Produktionsbudget passen. Es ist auch wichtig, die Verfügbarkeit von Lagerbeständen, den Lebenszyklusstatus, die Unterstützung durch Datenblätter und die Herstellerdokumentation vor dem endgültigen Design zu überprüfen.

RF Mixer-Test und -Messung

Die RF-Mischertests überprüfen, ob der Mischer Signale unter realen Betriebsbedingungen korrekt konvertieren kann. Zu den gängigen Testwerkzeugen gehören RF-Signalgeneratoren, ein Spektrumanalysator, Leistungsmesser, Filter und manchmal auch ein Vektor-Netzwerkanalysator.

Ein Signalgenerator liefert den RF-Eingang, während ein anderer das LO-Signal bereitstellt. Der Spektrumanalysator wird verwendet, um den IF-Ausgang, den Umwandlungsverlust oder -gewinn, die LO-Leckage und unerwünschte Mischprodukte zu überprüfen. Leistungsmesser und kalibrierte Kabel helfen dabei, die Testergebnisse genauer zu machen.

Für zuverlässige Tests sollten alle Ports ordnungsgemäß angepasst und abgeschlossen sein. Die LO-Leistung muss auch den Werten im Datenblatt entsprechen. In kritischen RF-Designs sollte der Mischer über Frequenzen, Eingangsleistung und Temperatur getestet werden, um eine stabile Leistung zu bestätigen.

Häufige RF-Mischerprobleme und -lösungen

Probleme mit RF-Mischern werden oft durch falsche LO-Leistung, schlechte Impedanzanpassung, schwache Filterung, Layout-Probleme oder Betrieb außerhalb der Datenblattgrenzen verursacht.

Problem	Häufige Symptome	Wahrscheinliche Ursache	Praktische Lösung
Schlechte Umwandlungsleistung	Schwacher IF-Ausgang, hoher Umwandlungsverlust	Falsche LO-Leistung oder schlechte Anpassung	LO-Pegel überprüfen und alle Ports richtig anpassen
LO-Durchgriff	LO-Signal erscheint am RF- oder IF-Ausgang	Schlechte Isolation oder Kopplung durch das Layout	Bessere Mischerbalancierung, Abschirmung und Layout-Abstand verwenden
Intermodulationsverzerrung	Zusätzliche unerwünschte Signale am Ausgang	Eingangs-signal zu stark oder niedriger IP3	Eingangspegel reduzieren oder einen Mischer mit höherer Linearität wählen
Temperaturdrift	Ausgang ändert sich, wenn das Gerät sich erwärmt	Schlechte thermische Gestaltung oder instabiler Bias	Wärmeableitung verbessern und bewertete Komponenten verwenden
Interferenz durch Bildfrequenzen	Unerwünschtes Signal erscheint am IF	Schwache Bildunterdrückung	Vorwahlen oder Verwendung eines Bildunterdrückungsmischers hinzufügen
Wiederholte Mischerfehler	Gerät hört nach dem Austausch auf zu arbeiten	ESD, übermäßiger RF-Eingang, Versorgungsspannungsspitzen, Überhitzung	Schutz hinzufügen, Grenzen überprüfen und thermische Gestaltung verbessern

Häufig gestellte Fragen [FAQ]

1. Warum erzeugt ein RF-Mischer sowohl Summen- als auch Differenzfrequenzen?

Ein RF-Mischer verwendet nichtlineare Mischung, sodass das RF-Signal und das lokale Oszillatorsignal interagieren, anstatt einfach hindurchzugehen. Dieser Prozess erzeugt neue Frequenzen, hauptsächlich die Summe und die Differenz der beiden Eingangssignale. Filter werden dann verwendet, um nur die benötigte Ausgangsfrequenz zu behalten.

2. Warum ist das lokale Oszillatorsignal so wichtig für die Leistung des RF-Mischers?

Der lokale Oszillator legt die Frequenz fest, die für die Umwandlung verwendet wird. Wenn das LO-Signal instabil, geräuschhaft, zu schwach oder zu stark ist, kann der Mischer-Ausgang instabil oder verzerrt werden. Ein sauberes LO-Signal trägt zur Verbesserung der Frequenzgenauigkeit, der Umwandlungsleistung und der Signalqualität bei.

3. Was passiert, wenn die falsche IF-Frequenz in einem Empfängerdesign ausgewählt wird?

Wenn die IF-Frequenz nicht korrekt gewählt wird, kann der Empfänger unter schlechter Filterung, Bildinterferenz oder unerwünschten Mischprodukten leiden. Eine gute IF-Frequenz erleichtert das Filtern, Verstärken und Verarbeiten des Signals, während sie die Interferenzen von nahegelegenen unerwünschten Signalen verringert.

4. Warum haben passive Mischer normalerweise eine bessere Linearität als aktive Mischer?

Passive-Mischer verwenden Schaltelemente wie Dioden oder FETs und hängen nicht von der Verstärkung durch Transistoren ab. Dies hilft ihnen, stärkere Signale mit weniger Verzerrung zu verarbeiten. Allerdings haben sie in der Regel einen Umwandlungsverlust, sodass das Ausgangssignal schwächer ist als das Eingangssignal.

5. Wann ist ein aktiver RF-Mischer die bessere Wahl als ein passiver Mischer?

Ein aktiver Mischer ist besser, wenn der Schaltkreis eine Umwandlungsverstärkung, eine geringere LO-Antriebsspannung oder ein integrierteres Design benötigt. Er ist oft nützlich in Empfangsvorverstärkern, wo schwache Signale zusätzliche Verstärkung benötigen. Allerdings verbraucht er Gleichstrom und kann eine geringere Linearität als ein passiver Mischer aufweisen.
