LA4440 2-Kanal Audio-Verstärker IC Funktionsweise, Merkmale & Schaltkreis

Der LA4440 ist ein beliebter Audio-Leistungs-Verstärker-IC, der in vielen kleinen und mittelgroßen Soundsystemen eingesetzt wird. Dieser Leitfaden erklärt, wie der LA4440 funktioniert, wie man seine Pins und Anwendungsschaltungen nutzt, welche Probleme auftreten können und wie man die richtige Konfiguration für eine zuverlässige Audioleistung wählt.

Katalog

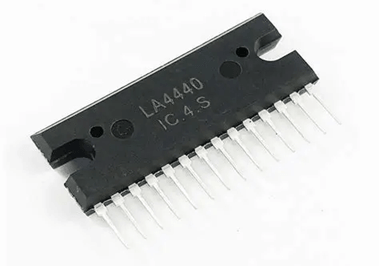

Was ist der LA4440 Leistungsverstärker?

Der LA4440 ist ein Dual-Channel Audio-Leistungs-Verstärker-IC, der für kleine und mittelgroße Audiosysteme entwickelt wurde. Er verfügt über zwei integrierte Verstärkerkanäle, sodass er im Stereo-Modus zur Ansteuerung von linken und rechten Lautsprechern oder im Brückenmodus verwendet werden kann, wenn eine höhere Ausgangsleistung eines einzelnen Kanals erforderlich ist. Im typischen Betrieb kann er etwa 6W × 2 im Dual-Channel-Modus oder etwa 19W im Brückenmodus liefern.

Der LA4440 ist beliebt, weil er nicht viele externe Komponenten benötigt, was den Schaltkreis einfacher macht, zu bauen und zu reparieren. Der LA4440 enthält auch nützliche Funktionen wie geringes Ploppen während des Ein- und Ausschaltens, gute Ripple-Unterdrückung, gute Kanaltrennung, geringes Restgeräusch, Audio-Stummschaltung und integrierte Schutzfunktionen.

LA4440 Wichtige Merkmale und Spezifikationen

Kategorie	Spezifikation	Detail
Verstärkertyp	Dual-Channel Audio-Leistungs-Verstärker	2 integrierte Kanäle
Ausgangsleistung im Stereo-Modus	Duale Ausgangs Leistung	6W × 2 typisch
Ausgangsleistung im Brückenmodus	Einzelne höhere Ausgangsleistung	19W typisch
Empfohlene Versorgungsspannung	VCC	13,2V
Maximale Betriebsspannung	VCC max während des Betriebs	18V
Lastwiderstand im Stereo-Modus	Lautsprecher Impedanz	2Ω bis 8Ω
Lastwiderstand im Brückenmodus	Lautsprecher Impedanz	4Ω bis 8Ω
Spannungsgain	VG	51,5 dB typisch
Gesamte harmonische Verzerrung	THD	0,1% typisch bei 1W
Ripple-Unterdrückung	RR	46 dB typisch
Kanaltrennung	Kanaltrennung	55 dB typisch
Ausgangsrauschspannung	VNO	0,6 mV typisch bei Rg = 0Ω
Stummschaltungsfunktion	Eingebautes Audio Stummschalten	40 dB typische Dämpfung
Externe Teile	Minimale externe Komponenten	Einfaches Schaltkreis- Design
Ploppen Geräuschkontrolle	Geringes Ploppen während des Ein/Ausschaltens	Eingebautes Design- Merkmal
Schutz Funktionen	Eingebaute Schutzschaltungen	Thermischer, Überspannungs-, Überspannungs- und Pin-zu-Pin-Kurzschluss-Schutz
Gehäusetyp	IC-Gehäuse	SIP14
Thermisches Design	Anschluss-zu-Gehäuse Wärmeleitfähigkeit	3°C/W
Betriebstemperatur	Topr	-20°C bis +75°C

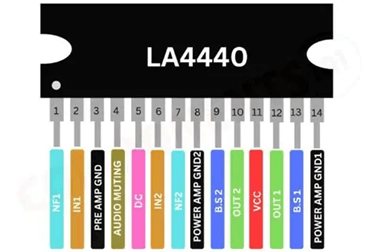

LA4440 Pinbelegung und Pin-Funktionen

Pin-Nummer	Pin-Name	Pin-Funktion
1	NF1	Negativer Feedback-Pin für Kanal 1
2	IN1	Audioeingang für Kanal 1
3	Pre Amp GND	Vorverstärker Masse
4	Audio-Stummschaltung	Stummschaltung Steuer-Pin
5	DC	DC-Bias / Ripple Filter-Pin
6	IN2	Audioeingang für Kanal 2
7	NF2	Negativer Feedback-Pin für Kanal 2
8	Power Amp GND	Leistungsverstärker Masse
9	BS2	Bootstrap-Pin für Kanal 2
10	OUT2	Ausgang für Kanal 2
11	VCC	Positive Versorgungsspannung
12	OUT1	Ausgang für Kanal 1
13	BS1	Bootstrap-Pin für Kanal 1
14	Power Amp GND	Leistungsverstärker Masse

Wie der LA4440 funktioniert

Der LA4440 funktioniert, indem er ein schwaches Audiosignal von einer Quelle, wie einem Radio, Bluetooth-Modul oder einem Vorverstärker, empfängt und es so verstärkt, dass es einen Lautsprecher antreiben kann. Das Eingangssignal ist zu schwach, um einen Lautsprecher direkt zu betreiben, daher verstärkt der LA4440 den Strom und die Ausgangsleistung des Signals.

Im IC hat jeder Kanal einen Eingangverstärker, Treiberverstärker und Ausgangsverstärker. Der Eingangverstärker empfängt das Audiosignal, die Treiberstufe verstärkt es, und der Ausgangsverstärker sendet das Hochleistungsignal an den Lautsprecher. Kanal 1 verwendet IN1, NF1, OUT1 und BS1, während Kanal 2 IN2, NF2, OUT2 und BS2 verwendet.

Die Pins NF1 und NF2 bieten negatives Feedback. Dies hilft, die Verstärkung zu steuern, Verzerrungen zu reduzieren und den Verstärker stabil zu halten. Die Bootstrap-Pins BS1 und BS2 helfen der Ausgangsstufe, eine bessere Spannungsswing zu liefern, was die Ausgangsleistung des Lautsprechers verbessert.

Der LA4440 enthält auch nützliche interne Schaltungen wie Audio-Stummschaltung, Ripple-Filterung, Knackunterdrückung, thermischen Schutz, Überspannungsschutz und Pin-zu-Pin-Kurzschlussschutz. Diese Funktionen tragen zur Verbesserung der Klangqualität bei und schützen das IC während des normalen Gebrauchs.

Einfach ausgedrückt, der LA4440 nimmt ein schwaches Audiosignal, verstärkt es durch interne Stufen und sendet ein stärkeres Signal an den Lautsprecher. Für einen stabilen Betrieb benötigt er eine saubere Stromversorgung, die korrekte Lautsprecherimpedanz, ordnungsgemäße Erdung und einen geeigneten Kühlkörper.

LA4440 Verstärker-Anwendungsschaltplan

Der LA4440 kann im Stereo-Modus oder Brückenmodus verwendet werden, je nach den erforderlichen Lautsprecher-Ausgang. Der Stereo-Modus ist geeignet für die linken und rechten Audiokanäle, während der Brückenmodus verwendet wird, wenn ein Lautsprecher eine höhere Ausgangsleistung benötigt.

LA4440 Stereo-Modus vs Brückenmodus

Modus	Kanal-Nutzung	Lautsprecher-Ausgang	Am besten geeignet für	Hauptpunkt
Stereo-Modus	Kanal 1 und Kanal 2 arbeiten separat	Zwei Lautsprecher	Linke und rechte Audio-Systeme	Gibt normalen Stereo-Sound.
Brückenmodus	Beide Kanäle arbeiten zusammen	Ein Lautsprecher	Höhere Leistung Mono-Ausgang	Gibt stärkeren Lautsprecherantrieb.

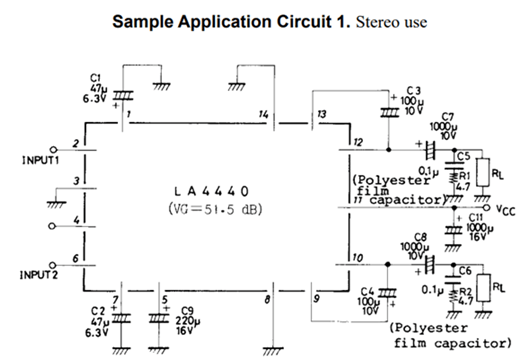

Anwendungsschaltplan – Stereo-Nutzung

Im Stereo-Anwendungsschaltplan arbeitet der LA4440 als zweikanaliger Audioverstärker. INPUT1 ist mit einem Verstärkerkanal verbunden, und INPUT2 ist mit dem anderen Kanal verbunden. Jeder Ausgang treibt dann einen separaten Lautsprecher an.

Dieses Setup ist am besten für Audiosysteme, die einen linken und rechten Klang benötigen, wie Radios, kleine Lautsprechersysteme und einfache Auto-Audio-Schaltungen. Es liefert einen ausgewogenen Stereo-Ausgang und ist thermisch einfacher zu handhaben als der Brückenbetrieb.

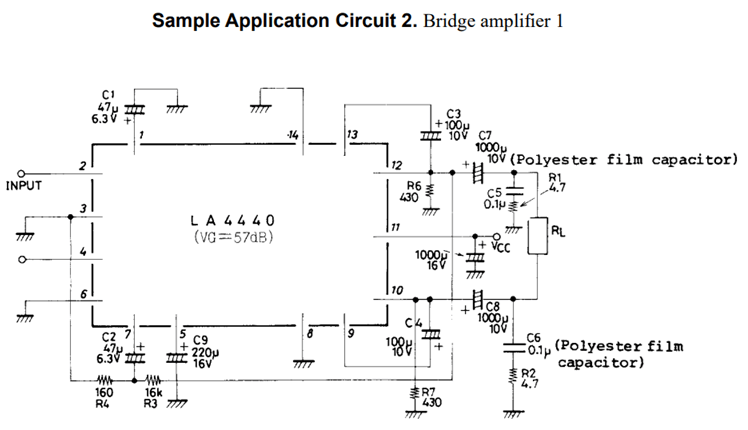

Anwendungsschaltplan – Brückenverstärker 1

Im Brückenverstärker 1 werden die beiden internen Kanäle kombiniert, um einen einzelnen Lautsprecher anzutreiben. Der Lautsprecher ist zwischen den beiden Ausgangsstufen verbunden, anstatt von einem Ausgang zu Masse verbunden zu werden.

Dies ermöglicht es dem Lautsprecher, eine größere Spannungsswing zu erhalten, sodass die Ausgangsleistung höher ist, als ein Kanal allein bieten kann. Dieser Schaltkreis ist nützlich für Mono-Verstärker, bei denen Lautstärke wichtiger ist als Stereo-Trennung.

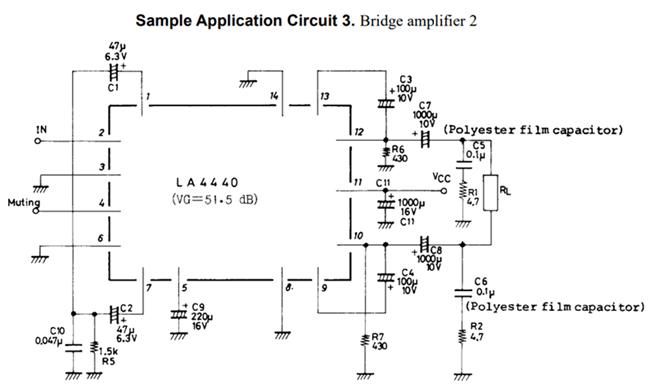

Anwendungsschaltplan – Brückenverstärker 2

Brückenverstärker 2 ist eine weitere Brückenkonfiguration für den LA4440. Er verwendet ebenfalls beide internen Kanäle für einen Lautsprecher, aber die externen Teile und die Feedback-Anordnung sind etwas anders als beim Brückenverstärker 1.

Diese Version ist immer noch für höherleistungsfähigen Mono-Ausgang gedacht. Da der Bridge-Modus den IC stärker beansprucht, sollte die Schaltung die richtige Lautsprecherimpedanz, eine stabile Stromversorgung, geeignete Kondensatoren und einen guten Kühlkörper verwenden.

LA4440 Kühlkörper und Thermisches Design

Der LA4440 benötigt einen ordnungsgemäßen Kühlkörper, da er Lautsprecher-Ausgangsleistung verarbeitet und ein Teil dieser Leistung als Wärme im IC entsteht. Bei niedriger Lautstärke kann die Wärme moderat sein, aber bei höherer Lautstärke arbeitet die Ausgangsstufe härter und die Gehäusetemperatur steigt. Dies ist im Bridge-Modus wichtiger, da beide Verstärkerkanäle zusammen verwendet werden, um einen Lautsprecher anzutreiben, sodass der IC mehr Wärme abführen kann als im normalen Stereo-Betrieb.

Ein Kühlkörper hilft, Wärme vom LA4440-Gehäuse abzuleiten und die Schnittstellentemperatur innerhalb eines sichereren Bereichs zu halten. Ohne ausreichende Kühlung kann der IC den Klang verzerren, die Ausgangsleistung verringern oder den Überhitzungsschutz auslösen. In schlimmeren Fällen kann langfristige Überhitzung die Lebensdauer des Verstärkers verkürzen.

Das Datenblatt des LA4440 gibt auch Hinweise zur Montage der Kühlkörperflosse. Die Gehäusekühlkörperflosse sollte mit dem Erdpotential verbunden werden, was bei der richtigen Montage und dem stabilen Betrieb hilft. Für ein zuverlässiges Design sollte der IC fest an einem geeigneten Kühlkörper montiert werden und der thermische Kontakt sollte gut sein, damit die Wärme effizient vom Gehäuse abgeleitet werden kann.

Häufige LA4440 Probleme und Lösungen

Problem	Mögliche Ursache	Was zu Überprüfen	Lösung
Kein Klangausgang	Keine Versorgungsspannung, falsche Verkabelung, kein Eingangssignal, defekter Lautsprecher oder fehlerhafter IC	VCC-Pin, Erdungspins, Eingangssignal, Lautsprecheranschluss und Pinbelegung überprüfen	Die richtige Stromversorgung verwenden, den Lautsprecher richtig wieder anschließen, den Audioeingang bestätigen und den IC ersetzen, wenn er beschädigt ist.
Verzerrter Klang	Niedrige Versorgungsspannung, falsche Lautsprecherimpedanz, schwaches Eingangssignal, schlechte Kondensatoren oder Überhitzung	Spannung der Stromversorgung, Lautsprecherbewertung, Eingangspegel, Ausgangskondensatoren, Bootstrap-Kondensatoren und Kühlkörper überprüfen	Eine stabile 12V-Klasse Stromversorgung verwenden, die Lautsprecherimpedanz anpassen, schwache Kondensatoren ersetzen und die Kühlung verbessern.
Brumm- oder Summgeräusch	Schlechte Erdung, schwache Stromfilterung, lange Eingangsleitungen oder schlechte PCB-Anordnung	Vorverstärker-Erdung, Stromversorgungserde, Filterkondensatoren und Abschirmung des Eingangskabels überprüfen	Richtige Erdung verwenden, Stromversorgungsfilterkondensatoren hinzufügen oder ersetzen, die Eingangsdrähte kurz halten und ein abgeschirmtes Audiokabel verwenden.
IC überhitzt	Kleiner Kühlkörper, niedrige Lautsprecherimpedanz, hohe Versorgungsspannung, Überlastung im Bridge-Modus oder kurzgeschlossener Ausgang	Kühlkörpergröße, Lautsprecherlast, Ausgangspins, Versorgungsspannung und Verkabelung der Brückenschaltung überprüfen	Einen größeren Kühlkörper installieren, die richtige Lautsprecherimpedanz verwenden, Ausgänge kurzschlussfrei halten und die Versorgungsspannung im sicheren Bereich halten.
Niedriger Bassausgang	Kleiner Ausgangskondensator, schwache Stromversorgung, kleiner Lautsprecher, schlechter Bootstrap-Kondensator oder dünne Lautsprecherdrähte	Ausgangskopplungskondensatoren, Bootstrap-Kondensatoren, Lautsprechergröße und Versorgungsspannungsfähigkeit überprüfen	Die richtigen Kondensatorwerte verwenden, ein Netzteil mit ausreichend Strom wählen und einen geeigneten Lautsprecher für die Tiefstfrequenzwiedergabe verwenden.
Knackgeräusch beim Ein- oder Ausschalten	Schlechter Stummkreis, schwache Gleichstromfilterung oder falsche Kondensatorwerte	Den Stumm-Pin, den Gleichstromfilterkondensator und die Timing der Stromversorgung überprüfen	Die richtige Stummschaltung verwenden und alte oder falsche Kondensatoren ersetzen.
Ein Kanal funktioniert nicht	Fehler in einem Eingang, Feedback-Pfad, Ausgangskondensator, Lautsprecher oder IC-Kanal	Verkabelung von Kanal 1 und Kanal 2, Eingangs- und NF-Pins sowie Ausgangspins vergleichen	Eingangs- und Lautsprecheranschlüsse zum Testen umschalten und dann die defekte Seite reparieren oder den IC ersetzen, wenn ein Kanal ausgefallen ist.
Schwaches Ausgangsvolumen	Niedriger Eingangspegel, niedrige Versorgungsspannung, falsche Verstärkungsbauelemente oder schlechte Lautsprecherabstimmung	Audioproduktpegel, VCC, Feedbackbauelemente und Lautsprecherimpedanz überprüfen	Das Eingangssignal richtig erhöhen, die richtige Stromversorgung verwenden und die Feedback- und Lautsprecheranschlüsse überprüfen.
Knistern	Lose Verkabelung, defekter Lautstärkeregler, beschädigter Kondensator oder instabile Stromversorgung	Lötstellen, Eingangskonnektor, Lautstärkepotentiometer und elektrische Kondensatoren überprüfen	Schwache Verbindungen nachlöten, den Lautstärkeregler reinigen oder ersetzen und alte Kondensatoren ersetzen.
Lautsprecher produziert Geräusche, selbst ohne Audio	Eingangspin empfängt Geräusche, schlechte Erdung oder nicht abgeschirmtes Eingangskabel	Überprüfen Sie die Eingangsverdrahtung, die Erdung des Eingangs und nearby noisy power lines	Erdung ungenutzter Eingänge korrekt, halten Sie die Eingangsdrähte von Stromleitungen fern und verwenden Sie abgeschirmtes Kabel.
Sicherung oder Netzteilfehler	Kurzschluss am Ausgang, falsche Lautsprecheranschlüsse, umgekehrte Polarität oder beschädigter IC	Überprüfen Sie die VCC-Polarität, die Ausgangspins, Lautsprecherdrähte und Lötbrücken auf der PCB	Entfernen Sie den Kurzschluss, korrigieren Sie die Verdrahtung und testen Sie den IC, bevor Sie den Lautsprecher wieder anschließen.
Ton fällt ein und aus	Thermo­schutz aktiviert, lose Verbindung oder instabile Stromversorgung	Überprüfen Sie die IC-Temperatur, den Kontakt des Kühlkörpers, den Spannungsabfall und die Verdrahtung	Verbessern Sie die Kühlung, ziehen Sie die Verbindungen fest und verwenden Sie ein Netzteil mit ausreichender Stromkapazität.

LA4440 Schutzeigenschaften

Der LA4440 enthält mehrere eingebaute Schutzeigenschaften, um die Zuverlässigkeit in Audiov lese34 Verstärkerschaltungen zu verbessern. Diese Schutzmaßnahmen sind nützlich, da Leistungverstärkungs-ICs Wärme, Spannungsspitzen, Verdrahtungsfehler und Lautsprecherlastprobleme ausgesetzt sein können. Diese Eigenschaften sollten jedoch als Backup-Schutz betrachtet werden, nicht als Ersatz für ein korrektes Schaltkreisdesign.

Thermo­schutz

Der Thermo­schutz hilft, den LA4440 zu schützen, wenn die IC-Temperatur zu hoch wird. Dies kann passieren, wenn der Verstärker mit hoher Lautstärke verwendet wird, wenn die Lautsprecherimpedanz zu niedrig ist, wenn der Brückenmodus verwendet wird oder wenn der Kühlkörper zu klein ist.

Wenn der IC überhitzt, hilft der Thermo­schutz, das Risiko von Schäden zu verringern, indem er unsicheren Betrieb einschränkt. Für eine stabile Leistung sollte der LA4440 dennoch auf einem geeigneten Kühlkörper montiert sein, und die Kühlrippen sollten gemäß dem Datenblatt mit der Erde verbunden sein.

Überspannungsschutz

Der Überspannungsschutz hilft, den LA4440 zu schützen, wenn die Versorgungsspannung höher wird als der sichere Betriebsbereich. Dies ist wichtig in Auto-Audio- und batteriebetriebenen Schaltungen, da die Spannung durch Ladesysteme, instabile Adapter oder Fehler in der Stromversorgung steigen kann.

Selbst mit Überspannungsschutz sollte der Verstärker nicht über seiner Nennversorgungsspannung betrieben werden. Eine stabile Stromversorgung, richtige Filterkondensatoren und eine ordnungsgemäße Verdrahtung sind weiterhin erforderlich, um IC-Stress und Klangverzerrungen zu vermeiden.

Überspannungsschutz

Der Überspannungsschutz hilft, den IC vor kurzen Spannungsspitzen zu schützen. Diese Spitzen können von Leistungsumschaltungen, Motorlasten, schlechter Filterung der Stromversorgung oder plötzlichen Änderungen im elektrischen System stammen.

Dieser Schutz verbessert die Haltbarkeit, bedeutet jedoch nicht, dass der Schaltkreis gutes Design der Stromversorgung ignorieren kann. Das Hinzufügen geeigneter Filterkondensatoren in der Nähe des VCC-Pins und das Halten der Stromverdrahtung kurz kann helfen, mit Überspannungsproblemen umzugehen.

Pin-zu-Pin-Kurzschlussschutz

Der Pin-zu-Pin-Kurzschlussschutz hilft, den LA4440 zu schützen, falls einige Pins während der Verwendung oder Montage versehentlich kurzgeschlossen werden. Dies ist hilfreich, da Verstärkerschaltungen durch Lötbrücken, falsche Verdrahtung oder versehentlichen Kontakt zwischen benachbarten Pins beschädigt werden können.

Diese Funktion kann die Wahrscheinlichkeit eines sofortigen Ausfalls verringern, aber sie kann den IC nicht vor jeder Kurzschlussbedingung schützen. Der Schaltkreis sollte weiterhin sorgfältig überprüft werden, bevor Strom angelegt wird, insbesondere rund um die Ausgangspins, den VCC-Pin und die Erdungs-Pins.

LA4440 Anwendungen

• Auto-Audioverstärker

• Tragbare Lautsprechersysteme

• Stereo-Radioverstärker

• DIY-Audioverstärkerprojekte

• Heim-Audiosysteme

• TV-Audioverstärkerschaltungen

• Aktive Lautsprechersysteme

• Mini-Verstärker für öffentliche Ansprachen usw.

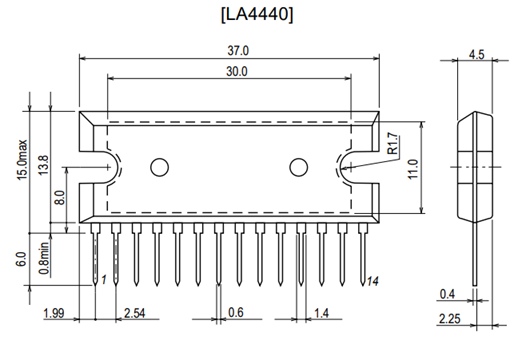

LA4440 mechanische Abmessungen

LA4440 vs andere Audiov lese34 Verstärkungs-ICs

Vergleichspunkt	LA4440	TDA2005	TDA2030	TDA7297	LM1875	PAM8403
Verstärkertyp	Klasse AB	Klasse AB	Klasse AB	Klasse AB	Klasse AB	Klasse D
Anzahl der Kanäle	2 Kanäle	2 Kanäle	1 Kanal	2 Kanäle	1 Kanal	2 Kanäle
Typische Ausgangsleistung	6W × 2 Stereo oder etwa 19W Brücke	Etwa 10W × 2 Stereo oder 20W Brücke	Etwa 14W bis 18W Mono	Etwa 15W × 2	Etwa 20W bis 25W Mono	3W × 2
Übliche Versorgungsspannung	12V bis 13,2V	12V bis 14,4V	Einzel- oder Doppelversorgung, normalerweise höher als 12V	12V typisch	Üblicherweise Doppelversorgung	5V typisch
Üblicher Lautsprecheranschluss	2Ω bis 8Ω Stereo, 4Ω bis 8Ω Brücke	2Ω bis 4Ω üblich	4Ω bis 8Ω	8Ω üblich	4Ω bis 8Ω	4Ω bis 8Ω
Unterstützung des Brückenmodus	Ja	Ja	Nein, nur Einzelkanal	Intern gebrücktes Stereo	Nein, nur Einzelkanal	Keine typische externe Brückennutzung
Wärmegrad	Mittel bis hoch	Mittel bis hoch	Mittel bis hoch	Mittel bis hoch	Hoch bei voller Leistung	Niedrig
Kühlkörper benötigt	Ja	Ja	Ja	Ja, besonders bei hoher Leistung	Ja	Üblicherweise nicht für kleine Module
Audioausgangstyp	Stereo oder Mono Brücke	Stereo oder Mono Brücke	Mono	Stereo BTL	Mono Hi-Fi	Stereo Niedrigstrom
Beste Verwendung	Autoaudio, Radios, DIY Stereoverstärker	Autoaudio und kompakte Lautsprechersysteme	Mono-Verstärkerkreise	12V Stereo-Lautsprecher und TV-Audio	Hi-Fi Mono-Verstärker	USB, Bluetooth und Batterielautsprecher
Hauptvorteil	Einfacher 12V Stereo- oder Brückenverstärker	Stärkerer Auto-Audio-Stil Ausgang	Gut für einfache Mono-Leistungs-Verstärker	Guter 12V Stereo-Brücken-Ausgang	Bessere Audioqualität und höhere Leistung	Sehr effizient und geringe Hitze
Hauptbeschränkung	Benötigt guten Kühlkörper	Benötigt gute Kühlung und Layout	Benötigt separate ICs für Stereo	Weniger flexibel als LA4440	Benötigt besseres Netzteil-Design	Niedrigere Ausgangsleistung

Häufig gestellte Fragen [FAQ]

1. Kann der LA4440 direkt an ein Bluetooth-Audiomodul angeschlossen werden?

Ja, der LA4440 kann Audio von einem Bluetooth-Modul empfangen, aber das Signal sollte durch geeignete Eingangskopplungskondensatoren und Lautstärkeregler geleitet werden. Das Bluetooth-Modul und der Verstärker müssen außerdem einen gemeinsamen Erdungspunkt teilen, um Brummen oder Rauschen zu vermeiden.

2. Warum benötigt der LA4440 Elektrolytkondensatoren im Schaltkreis?

Elektrolytkondensatoren helfen, Gleichstrom zu blockieren, die Stromversorgung zu glätten, die Basswiedergabe zu verbessern, Rippelrauschen zu reduzieren und die Bootstrap-Funktion zu unterstützen. Schwache oder falsche Werte bei den Kondensatoren können zu schwachem Bass, Verzerrung, Brummen oder instabilem Sound führen.

3. Kann der LA4440 von einer 12V-Batterie betrieben werden?

Ja, der LA4440 ist für 12V-Batteriesysteme geeignet. Die Batterie muss jedoch genügend Strom liefern, insbesondere bei hoher Lautstärke oder im Brückenmodus. Eine schwache Batterie kann zu Spannungsabfällen, Verzerrungen oder Tonunterbrechungen führen.

4. Warum klingt der LA4440 schwach, obwohl der Schaltkreis funktioniert?

Schwache Ausgangssignale können von niedrigem Eingangssignalpegel, niedriger Versorgungsspannung, schlechter Lautsprecheranpassung, kleinen Ausgangskondensatoren oder einem Netzteil mit begrenztem Strom herrühren. Die Lautsprechergröße und das Gehäusedesign können ebenfalls die Lautstärke und Basswiedergabe beeinflussen.

5. Ist der LA4440 gut für einen Subwoofer-Verstärker?

Der LA4440 kann einen kleinen Woofer im Brückenmodus antreiben, ist aber nicht ideal für Hochleistungs-Subwoofersysteme. Ein echter Subwoofer benötigt normalerweise höhere Ausgangsleistung, stärkere Stromkapazität, bessere Kühlung und einen geeigneten Tiefpassfilter.

6. Welche PCB-Layoutfehler können einen LA4440-Verstärker laut machen?

Rauschen kann auftreten, wenn die Eingangskabel zu nahe an den Lautsprecherausgangsleitungen verlaufen, die Masse für die Stromversorgung und das Signal schlecht gemischt sind, Filterkondensatoren weit vom IC entfernt sind oder der Audioeingang nicht abgeschirmt ist. Ein sauberes Erdungslayout ist sehr wichtig.

7. Wann sollten Sie einen Class D-Verstärker anstelle des LA4440 wählen?

Wählen Sie einen Class D-Verstärker, wenn Sie eine höhere Effizienz, geringere Hitze, kleinere Größe oder batteriebetriebene Anwendung benötigen. Der LA4440 ist besser, wenn Sie einen einfachen analogen Verstärkerschaltkreis für 12V Stereo- oder Br audio-Projekte wünschen.
