Merkmale, Funktionsweise und Verwendung des NPN-Transistors P2N2222A

Der P2N2222A P2N2222A onsemi TRANS NPN 40V 0.6A TO92 In Stock: 36100 pcs ist ein bekannter Allzweck-NPN-Transistor.In diesem Artikel wird der P2N2222A-Transistor im Detail besprochen, einschließlich seiner Spezifikationen, Merkmale, Arbeitsschaltkreise, Anwendungen, sicherer Betrieb und mehr.

Katalog

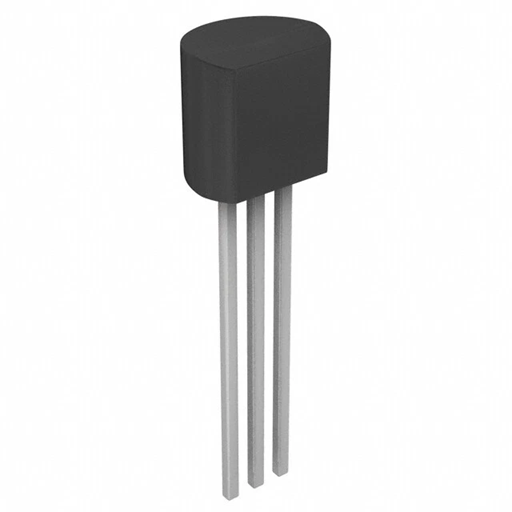

P2N2222A Transistor Basic

Die P2N2222A P2N2222A onsemi TRANS NPN 40V 0.6A TO92 In Stock: 36100 pcs von onsemi ist ein Allzweck-NPN-Siliziumtransistor.Es ist für Verstärkungs- und Schaltanwendungen mit geringem Stromverbrauch konzipiert.Es ist eine verbesserte Version des Klassikers 2N2222 2N2222 onsemi TRANS NPN 30V 0.8A TO18 In Stock: 77822 pcs und bieten zuverlässige Leistung, schnelle Schaltgeschwindigkeit und stabilen Betrieb in alltäglichen elektronischen Schaltkreisen.

Dieser Transistor wird häufig zur Signalverstärkung, LED-Ansteuerung, Relaissteuerung und Mikrocontroller-Schnittstelle verwendet.Der P2N2222A ist in einer TO-92-Durchsteckform verpackt, lässt sich einfach installieren und eignet sich für kompakte Designs.

Wenn Sie am Kauf des P2N2222A interessiert sind, kontaktieren Sie uns bitte bezüglich Preis und Verfügbarkeit.

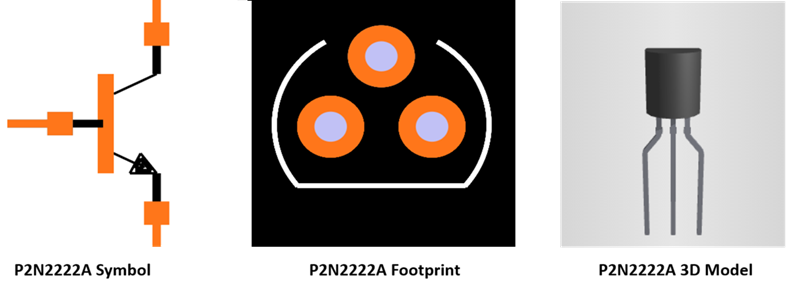

P2N2222A Transistor-CAD-Modelle

Details zur Pinbelegung des Transistors P2N2222A

Alternativen und gleichwertiges Modell

• 2N2222A 2N2222A NTE Electronics, Inc TRANS NPN 40V 0.8A TO18 Out Stock

• 2N2222 2N2222 onsemi TRANS NPN 30V 0.8A TO18 In Stock: 77822 pcs

• MPS2222A MPS2222A onsemi TRANSISTOR NPN GP SS 40V TO-92 In Stock: 45300 pcs

• KSP2222A KSP2222A Fairchild Semiconductor SMALL SIGNAL BIPOLAR TRANSISTOR In Stock: 2651 pcs

• 2N4401 2N4401 Diotec Semiconductor BJT TO-92 40V 600MA Out Stock

• BC337 BC337 NTE Electronics, Inc TRANS NPN 45V 0.8A TO92 In Stock: 1586 pcs

•BC547 BC547 onsemi TRANS NPN 45V 0.1A TO92-3 In Stock: 20300 pcs

• S8050 S8050 UMW 25V 300MW 500MA 150MHZ 600MV@500 Out Stock

P2N2222A Transistorspezifikationen

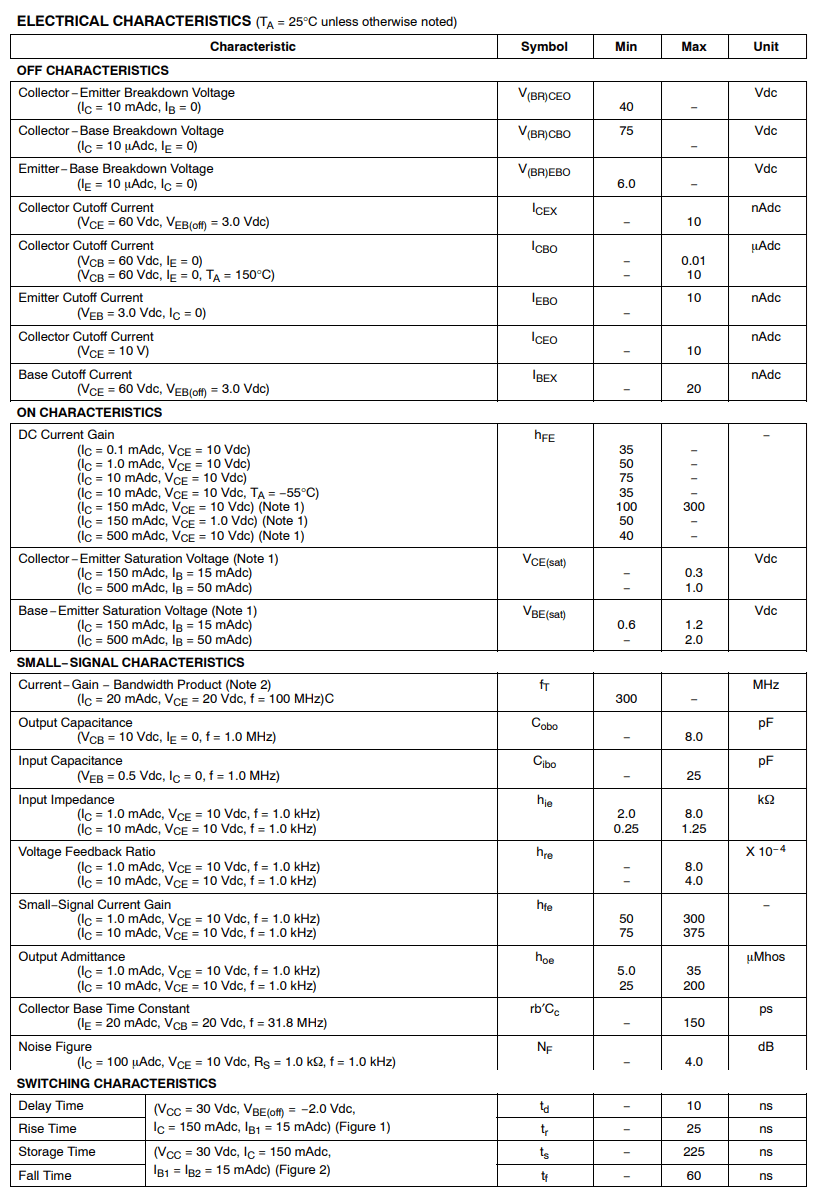

Elektrische Eigenschaften

P2N2222A-Transistorfunktionen

Allzweck-NPN-Transistor

Der P2N2222A P2N2222A onsemi TRANS NPN 40V 0.6A TO92 In Stock: 36100 pcs ist ein Allzweck-NPN-Bipolartransistor, der für alltägliche elektronische Anwendungen entwickelt wurde.Es eignet sich sowohl zum Schalten als auch zur Signalverstärkung und ist somit eine flexible Komponente für eine Vielzahl von Stromkreisen mit geringem Stromverbrauch, von Lernprojekten bis hin zu kommerzieller Elektronik.

Hohe Kollektorstromfähigkeit

Mit einem maximalen Kollektorstrom von bis zu 600 mA kann der P2N2222A im Vergleich zu vielen Kleinsignaltransistoren mittlere Lasten bewältigen.Dadurch können Relais, LEDs, kleine Motoren und andere Lasten angesteuert werden, die einen höheren Strom benötigen als einfache Signaltransistoren.

Schnelle Schaltleistung

Der Transistor bietet eine hohe Übergangsfrequenz von etwa 300 MHz und ermöglicht so einen schnellen Schaltvorgang.Dies macht es effektiv in digitalen Schaltkreisen, Impulsanwendungen und Logikpegelschaltungen, bei denen schnelle Reaktionszeiten wichtig sind.

Stabile Gleichstromverstärkung (hFE)

Der P2N2222A bietet eine minimale Gleichstromverstärkung von 100 und sorgt so für eine vorhersehbare Verstärkung.Diese Stabilität hilft Entwicklern, eine konstante Leistung in Verstärkerstufen ohne übermäßige Signalverzerrung zu erreichen.

Niedrige Sättigungsspannung

Seine niedrige Kollektor-Emitter-Sättigungsspannung verbessert die Effizienz beim Schalten.Wenn der Transistor vollständig eingeschaltet ist, verschwendet er weniger Strom als Wärme, was bei batteriebetriebenen und energieeffizienten Designs von Vorteil ist.

Großer Betriebstemperaturbereich

Der P2N2222A ist für den Betrieb bei -55 °C bis +150 °C ausgelegt und arbeitet zuverlässig in rauen Umgebungen.Aufgrund dieser großen Temperaturtoleranz eignet es sich für elektronische Anwendungen in der Industrie, im Automobilbereich und im Außenbereich.

TO-92-Through-Hole-Gehäuse

Durch das TO-92-Gehäuse ist der P2N2222A einfach zu handhaben, zu löten und auszutauschen.Es ist ideal für Prototyping, Breadboarding und traditionelle PCB-Designs, bei denen Durchgangslochkomponenten bevorzugt werden.

P2N2222A Transistor arbeitet im Stromkreis

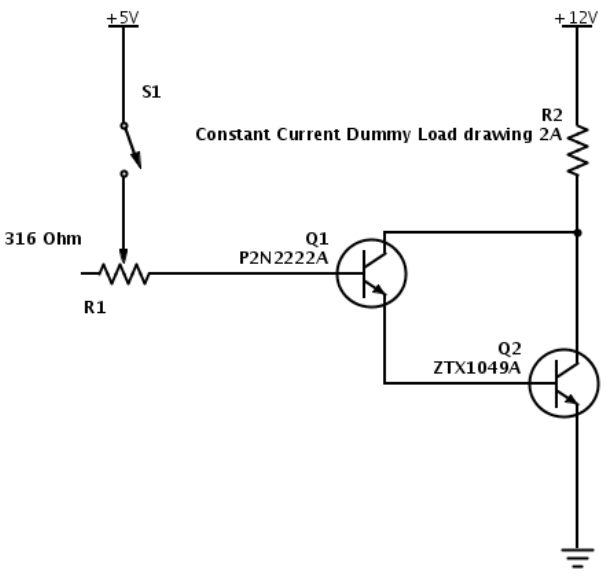

P2N2222A als Konstantstrom-Dummy-Last

Im ersten Schaltkreis arbeitet der P2N2222A P2N2222A onsemi TRANS NPN 40V 0.6A TO92 In Stock: 36100 pcs als Teil einer Konstantstrom-Dummy-Last, die zum Testen einen festen Strom aus einem Netzteil bezieht.Wenn der Schalter S1 eingeschaltet ist, wird über R1 eine Steuerspannung an die Basis des P2N2222A angelegt.Dieser Basisstrom ermöglicht es dem Transistor, den zweiten Leistungstransistor zu leiten und anzusteuern, der tatsächlich den hohen Laststrom verarbeitet.Der P2N2222A fungiert als Steuergerät und regelt, wie viel Strom durch den Lastwiderstand fließt.Durch die richtige Einstellung des Basisstroms behält die Schaltung einen stabilen Laststrom bei, selbst wenn sich die Versorgungsspannung geringfügig ändert.

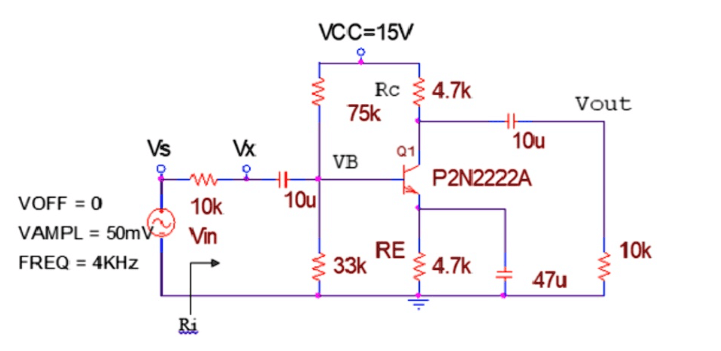

P2N2222A als Kleinsignalverstärker

Im zweiten Diagramm ist der P2N2222A als Common-Emitter-Verstärker für kleine AC-Signale konfiguriert.Das Eingangssignal wird über einen Kondensator an die Basis gekoppelt, während Widerstände rund um den Transistor für die richtige Vorspannung sorgen, sodass er in seinem aktiven Bereich arbeitet.Wenn eine kleine Eingangsspannung angelegt wird, führt dies zu einer kleinen Änderung des Basisstroms, was zu einer viel größeren Änderung des Kollektorstroms führt.Dadurch entsteht am Ausgang eine verstärkte Spannung.Der Emitterwiderstand verbessert die Stabilität, während der Bypass-Kondensator die Wechselstromverstärkung erhöht, wodurch diese Schaltung für die Verstärkung von Audio- oder Niederfrequenzsignalen geeignet ist.

P2N2222A als mehrstufiger Verstärkertreiber

Im dritten Schaltkreis sind mehrere P2N2222A-Transistoren stufenweise verbunden, um die Gesamtsignalstärke zu erhöhen.Der erste Transistor verstärkt das anfängliche Signal und sein Ausgang wird über Koppelkondensatoren an die nächste Stufe weitergeleitet.Jeder P2N2222A verstärkt das Signal weiter und sorgt gleichzeitig für die Isolation zwischen den Stufen.Die Kondensatoren helfen dabei, Gleichstrom zu blockieren, während Wechselstromsignale durchgelassen werden, wodurch ein stabiler Betrieb gewährleistet wird.In diesem Aufbau fungiert der P2N2222A als zuverlässiger Allzweck-Verstärkertransistor, der häufig in Audio-, Signalaufbereitungs- und Hobbyelektronikprojekten mit geringem Stromverbrauch verwendet wird.

P2N2222A Transistoranwendungen

• Signalverstärkung (Audio- und Niederfrequenzsignale)

• Schaltanwendungen in digitalen und logischen Schaltkreisen

• LED- und Lampentreiber

• Relais- und Magnetspulentreiber

• Konstantstromquellen und Ersatzlasten

• Schaltkreise zur Erzeugung von Impulsen und Wellenformen

• Spannungsverstärkungsstufen

• Mehrstufige Verstärkerschaltungen

• Oszillatorschaltungen

• Sensorschnittstellenschaltungen

• Motor- und Aktuatorsteuerung (geringer Stromverbrauch)

P2N2222A Sicherer Betrieb

Der P2N2222A P2N2222A onsemi TRANS NPN 40V 0.6A TO92 In Stock: 36100 pcs -Transistor sollte immer innerhalb seiner maximalen Spannungs-, Strom- und Leistungswerte verwendet werden, um einen sicheren Betrieb zu gewährleisten.Eine Überschreitung des Kollektorstroms oder das Anlegen von Spannungen, die über der Kollektor-Emitter-Nenngrenze liegen, kann schnell zu einer Überhitzung und Beschädigung des Geräts führen.Der Basisstrom muss außerdem durch einen geeigneten Widerstand begrenzt werden, um eine Überlastung des Basis-Emitter-Übergangs zu verhindern, insbesondere bei Schaltanwendungen.

Für einen zuverlässigen Betrieb sind thermische Kontrolle und ordnungsgemäßer Schaltkreisschutz gleichermaßen wichtig.Die Verlustleistung sollte innerhalb sicherer Grenzen gehalten werden, indem eine ausreichende Kupferfläche oder Luftzirkulation auf der Leiterplatte verwendet wird, um die Wärmeentwicklung zu reduzieren.Beim Antrieb induktiver Lasten wie Relais oder Motoren sollten Schutzkomponenten wie Flyback-Dioden hinzugefügt werden, um Spannungsspitzen zu unterdrücken.Bei korrekter Vorspannung, Strombegrenzung und Wärmemanagement kann der P2N2222A sicher und konsistent in einer Vielzahl elektronischer Schaltkreise betrieben werden.

Vergleich: P2N2222A VS 2N2222

Funktion	P2N2222A P2N2222A onsemi TRANS NPN 40V 0.6A TO92 In Stock: 36100 pcs	2N2222 2N2222 onsemi TRANS NPN 30V 0.8A TO18 In Stock: 77822 pcs
Transistortyp	NPN bipolar Sperrschichttransistor	NPN bipolar Sperrschichttransistor
Pakettyp	Oft TO-92 Kunststoff	Im Allgemeinen TO-92 Kunststoff
Sammler-Emitter Spannung (VCEO)	~40 V	~30 V
Sammlerbasis Spannung (VCBO)	~75 V	~60 V
Emitter-Basis Spannung (VEBO)	~6 V	~5 V
Sammler Aktuell (IC) Max	~800 mA (einige Datenblätter geben 600-800 mA an)	~600-800 mA
Gewinn (hFE)	~100-300 typisch	~100-300 typisch
Macht Dissipation (SD)	~625 mW (variiert nach Paket/Wärme)	~500-625 mW
Übergang Häufigkeit (zT)	~250 MHz	~250 MHz
Rauschzahl	Niedrig	Niedrig
Schaltgeschwindigkeit	Schnell	Schnell
Typische Verwendungen	Schalten, Verstärkung, Treiberstufen, Hobbyschaltungen	Schalten, Verstärkung, Treiberstufen
Verfügbarkeit	Gewöhnlich	Sehr häufig
Historisch Herkunft	Ableitung von 2N2222-Familie, verbesserte Version	Originaler Klassiker NPN-Transistor
Thermisch Stabilität	Leicht verbessert	Standard
Austauschbarkeit	Normalerweise vorbeikommen für 2N2222	Normalerweise vorbeikommen für P2N2222A
Kosten	Sehr niedrig	Sehr niedrig
Typisch Fußabdruck	TO-92 Durchgangsloch	TO-92 Durchgangsloch
Eignung für PWM/Lastfahren	Gut	Gut
Basiswiderstand Erforderlich?	Ja	Ja
Sättigung Spannung (VCE (Sa))	~0,2 – 0,3 V	~0,3 – 0,4 V

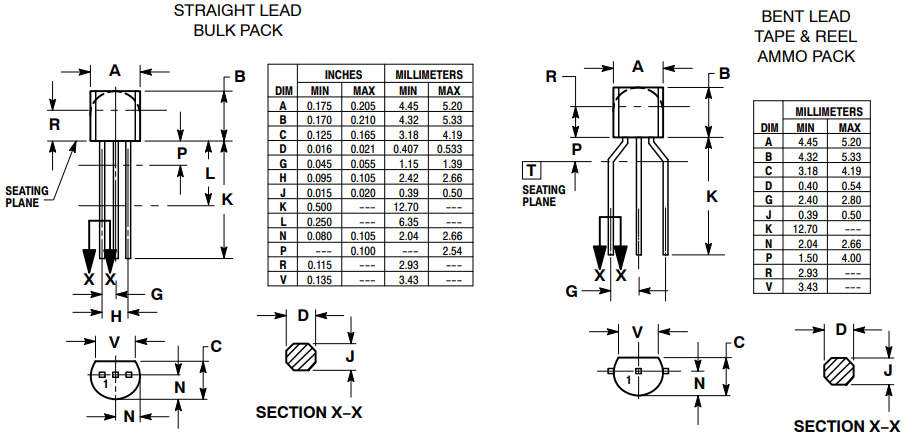

P2N2222A Mechanische Abmessungen

Vorteile und Einschränkungen

P2N2222A Vorteile

• Weit verbreitet und kostengünstig

• Allzweck-NPN-Transistor, geeignet für viele Schaltkreise

• Hohe Schaltgeschwindigkeit für Digital- und Impulsanwendungen

• Gute Strombelastbarkeit für kleine bis mittlere Lasten

• Einfache Vorspannung und einfache Verwendung in Designs

• Sowohl zum Schalten als auch zum Verstärken geeignet

• Kompaktes TO-92-Gehäuse für platzsparende Designs

• Gute Verstärkungsstabilität über einen weiten Betriebsbereich

P2N2222A Einschränkungen

• Begrenzte Verlustleistung im Vergleich zu Leistungstransistoren

• Nicht für Hochspannungsanwendungen geeignet

• Erfordert eine ordnungsgemäße Begrenzung des Basisstroms, um Schäden zu vermeiden

• Wärmeentwicklung bei höheren Strömen ohne ausreichende Kühlung

• Die Verstärkung variiert je nach Hersteller und Betriebsbedingungen

• Nicht ideal für Hochleistungs-Audioverstärkung

• Kunststoffgehäuse bietet begrenzte Wärmeleistung

Hersteller

ONSEMI stellt den P2N2222A P2N2222A onsemi TRANS NPN 40V 0.6A TO92 In Stock: 36100 pcs mithilfe hochvolumiger, ausgereifter bipolarer Halbleiterprozesse her, bei denen Zuverlässigkeit, Konsistenz und Langzeitverfügbarkeit im Vordergrund stehen.Sein globales Fertigungsnetzwerk umfasst die Herstellung, Montage und Prüfung von Wafern und ermöglicht eine stabile Produktion und eine strenge Prozesskontrolle für elektrische Leistung und Qualität.Automatisierte Montagelinien, strenge elektrische Prüfungen und die Einhaltung branchenspezifischer Qualitätsstandards stellen sicher, dass der P2N2222A bei allen Produktionschargen die Datenblattspezifikationen erfüllt und somit für industrielle, kommerzielle und langlebige elektronische Anwendungen geeignet ist.

Datenblatt PDF

P2N2222A Datenblatt:

Häufig gestellte Fragen [FAQ]

1. Was ist das SMD-Äquivalent des P2N2222A?

Zu den gängigen SMD-Äquivalenten gehören MMBT2222A und PMBT2222A, die in oberflächenmontierten Gehäusen eine ähnliche elektrische Leistung bieten.

2. Wie wähle ich den richtigen Basiswiderstand für einen P2N2222A aus?

Wählen Sie einen Basiswiderstand, der den Basisstrom auf etwa ein Zehntel des Kollektorstroms begrenzt und so eine zuverlässige Sättigung gewährleistet, ohne die Basis zu überlasten.

3. Kann der P2N2222A direkt mit 3,3-V-Mikrocontrollern verwendet werden?

Ja, aber nur für geringe bis mittlere Belastungen.Um eine ausreichende Ansteuerung bei 3,3-V-Logikpegeln sicherzustellen, ist die richtige Auswahl des Basiswiderstands erforderlich.

4. Benötigt der P2N2222A einen ESD-Schutz während der Handhabung?

Ja, wie die meisten BJTs ist es empfindlich gegenüber elektrostatischer Entladung und sollte unter Beachtung grundlegender ESD-Vorsichtsmaßnahmen gehandhabt werden.

5. Welche PCB-Layout-Tipps verbessern die Leistung des P2N2222A?

Halten Sie die Leiterbahnen kurz, sorgen Sie für eine solide Erdungsverbindung und sorgen Sie für ausreichend Kupferfläche, um die Wärmeableitung bei höheren Strömen zu unterstützen.

6. Was sollten Designer beim Austausch von P2N2222A in bestehenden Produkten beachten?

Überprüfen Sie Pinbelegung, Spannungswerte, Stromverarbeitung und Verstärkungsbereich, um Vorspannung oder thermische Probleme nach dem Austausch zu vermeiden.

7. Entspricht der P2N2222A den RoHS-Standards?

Die meisten modernen Produktions- und Lagerversionen sind RoHS-konform, die Einhaltung sollte jedoch immer vom Lieferanten bestätigt werden.
