2N2324 SCR-Funktionsprinzip, Merkmale und Spezifikationen

Der 2N2324 Thyristor (SCR) ist ein klassischer siliziumgesteuerter Gleichrichter.In diesem Artikel wird der Thyristor 2N2324 im Detail besprochen, einschließlich seiner Grundlagen, Pinbelegung, Spezifikationen, Merkmale, Funktionsprinzip, Anwendungen, sicherer Betrieb und mehr.

Katalog

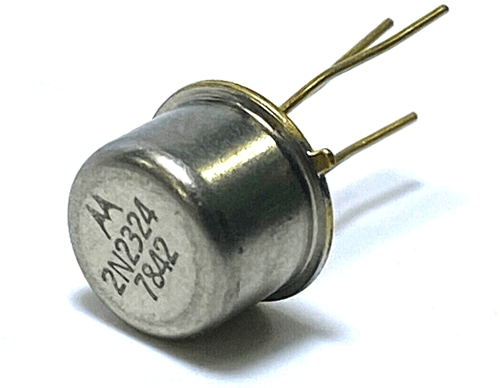

2N2324 Thyristor Basic

Die 2N2324 Thyristor (SCR) von Solid State Inc. ist ein starker siliziumgesteuerter Gleichrichter.Es ist für zuverlässige Leistungsschalt- und Steuerungsanwendungen konzipiert.Dies ist Teil der Thyristorfamilie und wird häufig in industriellen und älteren elektronischen Systemen verwendet.

Dieses Gerät verfügt über drei Anschlüsse: Anode, Kathode und Gate.Wenn ein kleiner Gate-Strom angelegt wird, schaltet der 2N2324 von einem sperrenden Zustand in einen leitenden Zustand, sodass der Strom in eine Richtung fließen kann.Nach der Auslösung bleibt es eingeschaltet, bis der Strom unter seinen Haltewert fällt.

Wenn Sie Interesse am Kauf des 2N2324 haben, kontaktieren Sie uns bitte bezüglich Preis und Verfügbarkeit.

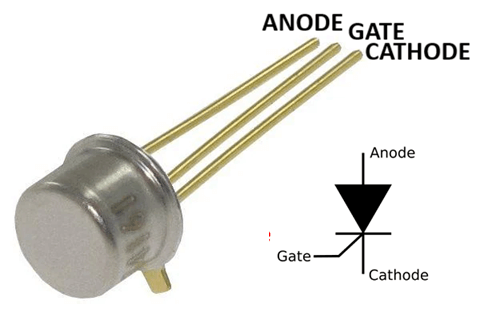

2N2324 Thyristor-Pinbelegungsdetails

Pin Name	Pin Nein.	Beschreibung
Anode (A)	1	Hauptsächlich stromführende Klemme.Beim SCR fließt Strom von der Anode zur Kathode ist eingeschaltet.
Kathode (K)	2	Rückweg für aktuell.Der SCR bleibt eingeschaltet, während Strom zwischen Anode und Kathode fließt.
Tor (G)	3	Kontrolle Terminal.Ein hier angelegter kleiner Strom bringt den SCR in den leitenden Zustand.

Alternativen und gleichwertiges Modell

• TYN608

• TYN612

• NTE5536

• 2N650N

• S8016

• C106B

• C106D

2N2324 Thyristor-Spezifikationen

Parameter	Wert
Hersteller	Solid State Inc
Gerätetyp	Silizium Gesteuerter Gleichrichter (SCR)
Wiederholter Höhepunkt Sperrspannung (VDRM)	100 V
Wiederholter Höhepunkt Sperrspannung (VRRM)	100 V
Nicht repetitiv Spitzensperrspannung (≤10 ms)	150 V
RMS-On-State Aktuell	1,6 A
Peak One-Cycle Stoßstrom	15 A
Kritische Rate von Anstieg des Durchlassstroms (di/dt)	50 A/µs
I²t-Bewertung (10 Frau)	0,5 A²s
Gate-Trigger Spannung (VGT)	0,8 – 1,5 V
Gate-Trigger Strom (IGT)	200 µA
Strom halten (IH)	5 – 10 mA
Selbsthaltender Strom (IL)	10 – 20 mA
Spannung im eingeschalteten Zustand (VT)	~1,5 V
Spitzentorleistung Zerstreuung	0,1 W
Durchschnittliches Tor Verlustleistung	0,01 W
Gipfeltor Aktuell	0,1 A
Gipfeltor Spannung	±6 V
Off-State Leckstrom	≤10 µA
Betrieb Sperrschichttemperatur	−65 °C bis +125 °C
Lagerung Temperatur	−65 °C bis +150 °C
Pakettyp	Metalldose (TO-5 / ZU-39)

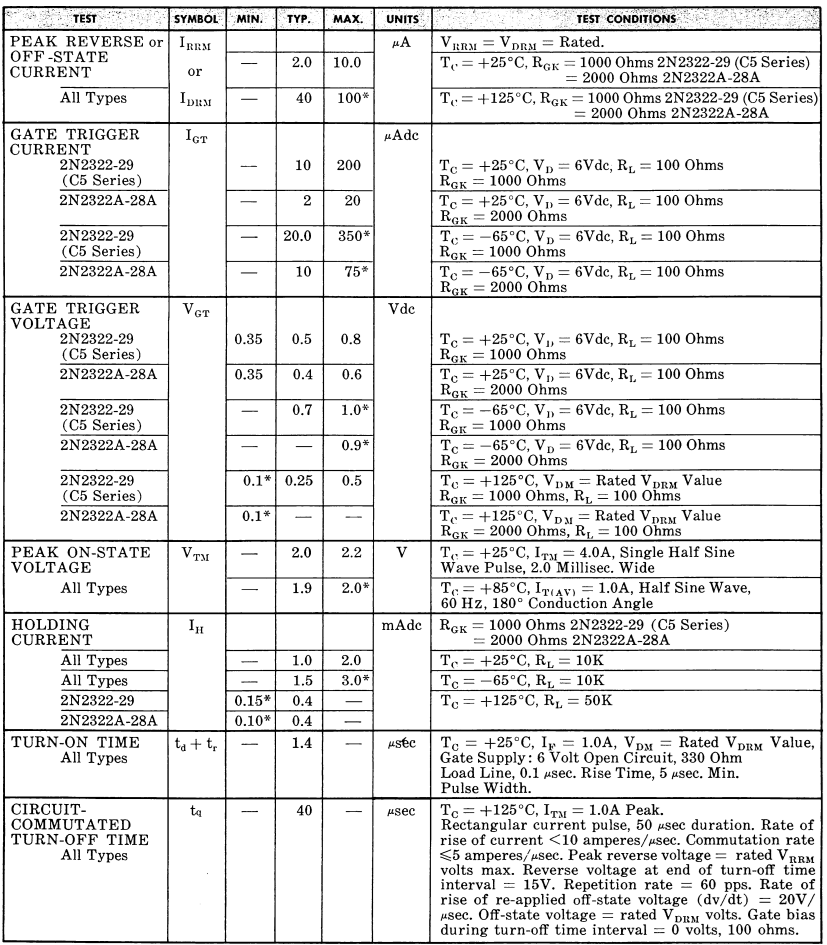

Elektrische Eigenschaften

2N2324 Thyristorfunktionen

Kontrollierte Schaltfähigkeit

Der 2N2324 ist ein siliziumgesteuerter Gleichrichter, der eine präzise Steuerung des Stromflusses mithilfe eines kleinen Gate-Signals ermöglicht.Sobald es ausgelöst wird, wechselt es von einem nichtleitenden Zustand in einen leitenden Zustand und ermöglicht so eine zuverlässige Steuerung der Stromversorgung in Wechsel- und Gleichstromkreisen.

Latch-On-Betrieb

Nachdem das Gate das Gerät auslöst, bleibt der 2N2324 eingeschaltet, auch wenn das Gate-Signal entfernt wird.Es leitet weiter, bis der Anodenstrom unter den Haltestrom fällt, was es ideal für Anwendungen macht, die ein stabiles, dauerhaftes Schalten erfordern.

Low-Gate-Trigger-Anforderungen

Dieser SCR benötigt zum Einschalten nur einen niedrigen Gate-Triggerstrom und eine niedrige Gate-Triggerspannung.Diese Funktion ermöglicht die einfache Ansteuerung durch Steuerschaltkreise mit geringem Stromverbrauch, wodurch die Effizienz verbessert und das gesamte Schaltkreisdesign vereinfacht wird.

Mäßiger Umgang mit Spannung

Mit einer wiederkehrenden Spitzenausschalt- und Sperrspannung von 100 V eignet sich der 2N2324 für Leistungssteuerungsanwendungen mit niedriger bis mittlerer Spannung wie Motorsteuerung, Lichtdimmung und geregelte Stromversorgungen.

Hohe Stoßstromfähigkeit

Das Gerät kann hohe, sich nicht wiederholende Stoßströme verarbeiten und übersteht so kurzzeitige Überlastungen und Einschaltströme.Dies verbessert die Zuverlässigkeit bei Anwendungen, bei denen plötzliche Stromspitzen auftreten können.

Toleranz für schnellen Stromanstieg (di/dt)

Der 2N2324 unterstützt eine hohe kritische Anstiegsrate des Durchlassstroms, wodurch ein stabiler Betrieb bei schnellen Schaltereignissen gewährleistet und das Risiko einer Fehlauslösung oder interner Schäden verringert wird.

Robuste Dosenverpackung aus Metall

Der 2N2324 ist in einem Metallgehäuse untergebracht und bietet eine gute thermische Leistung und mechanische Haltbarkeit.Das Paket unterstützt außerdem die Wärmeableitung und verlängert so die Lebensdauer des Geräts in anspruchsvollen Umgebungen.

Großer Betriebstemperaturbereich

Dieser SCR ist für den Betrieb in einem breiten Temperaturbereich ausgelegt und behält sowohl bei niedrigen als auch bei hohen Temperaturen eine konstante Leistung bei, sodass er für Industrie- und Außenanwendungen geeignet ist.

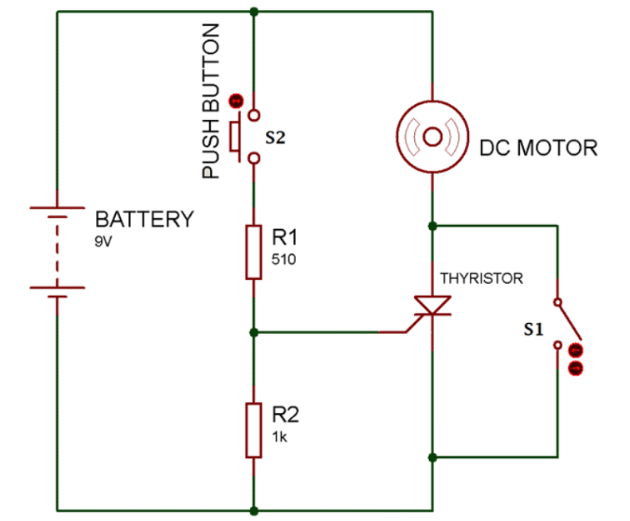

2N2324 Arbeiten im Schaltkreis

Der 2N2324 Thyristor (SCR) von Solid State Inc ist ein Leistungsschaltgerät mit drei Anschlüssen, das zur Steuerung des Stromflusses in einem Stromkreis verwendet wird.Sie verfügt über eine Anode, eine Kathode und ein Gate und verhält sich wie eine gesteuerte Diode, die mit einem kleinen Gate-Strom eingeschaltet werden kann.

In der gezeigten Schaltung ist der Gleichstrommotor in Reihe mit Anode und Kathode des 2N2324 geschaltet, während eine 9-V-Batterie für die Versorgung sorgt.Wenn kein Gate-Signal angelegt wird, bleibt der SCR ausgeschaltet, auch wenn die Anode in Durchlassrichtung vorgespannt ist.Dieser Zustand wird als Vorwärtsblockiermodus bezeichnet und es fließt kein Strom durch den Motor.Wenn der Taster S2 gedrückt wird, fließt Strom durch die Widerstände R1 und R2 und bildet einen Spannungsteiler, der eine sichere Auslösespannung an das Gate liefert.Dieser kleine Gate-Strom schaltet den SCR ein und ermöglicht den Stromfluss von der Anode zur Kathode.Dadurch beginnt der Motor zu laufen.Dieser Zustand wird als Vorwärtsleitungsmodus bezeichnet.

Nach der Auslösung bleibt der 2N2324 auch nach dem Loslassen von S2 eingeschaltet.Dies geschieht, weil der Thyristor zwischenspeichert, was bedeutet, dass er nicht mehr vom Gate-Signal abhängt, solange der Anodenstrom über dem Haltestrom bleibt.Um den SCR auszuschalten, wird Schalter S1 geschlossen.Dies stellt einen alternativen Pfad mit niedrigem Widerstand für den Strom bereit und reduziert den Strom durch den SCR unter seinen Haltepegel.In diesem Fall schaltet sich der SCR aus und der Motor stoppt.Dieser Vorgang wird als Kommutierung bezeichnet.

Einfach ausgedrückt funktioniert der 2N2324 als einrastender elektronischer Schalter, der mit einem kleinen Gate-Signal einfach einzuschalten ist, zum Ausschalten jedoch eine Stromunterbrechungsmethode erfordert.

2N2324 Thyristoranwendungen

• Gleichstrommotor-EIN/AUS-Steuerkreise

• Drehzahlregelsysteme für Niederspannungsmotoren

• Dimmer für Lampen und Glühlampen

• AC- und DC-Leistungsschaltmodule

• Gesteuerte Gleichrichterschaltungen

• Batteriebetriebene Lastschaltung

• Überspannungs-Crowbar-Schutzschaltungen

• Relaisaustausch in selbsthaltenden Steuerkreisen

• Industrielle Trigger- und Zündkreise

• Leistungssequenzierungsschaltungen

• Alarm- und Sirenenaktivierungsschaltkreise

• Heizungssteuerungssysteme

• Sanftanlaufschaltungen für kleine Lasten

• Elektronische Sicherungs- und Schaltkreisschutzkonstruktionen

• Ältere Industrie- und Militärelektronik

• Lehr- und Schulungsdemonstrationsrundgänge

• Leistungssteuerungsmodule in Automatisierungspanels

• Ausgelöste Lasttrennkreise

2N2324 Sicherer Betrieb

Der 2N2324 Thyristor (SCR) sollte immer innerhalb seiner Nennspannungs-, Strom- und Temperaturgrenzen betrieben werden, um eine zuverlässige und langfristige Leistung zu gewährleisten.Das Überschreiten der wiederkehrenden Spitzenspannung oder des Durchlassstroms kann das Gerät dauerhaft beschädigen, insbesondere bei Überspannungen oder Fehlern.

Für einen sicheren Betrieb ist die ordnungsgemäße Steuerung des Torantriebs von entscheidender Bedeutung.Der Gate-Strom und die Gate-Spannung müssen innerhalb der angegebenen Grenzen bleiben und es sollte immer ein Strombegrenzungswiderstand verwendet werden, um eine Beschädigung des Gates während der Auslösung zu verhindern.

Wichtig ist auch ein angemessenes Wärmemanagement.Da das Metallgehäuse des 2N2324 mit der Anode verbunden ist, muss bei der Montage an Kühlkörpern oder Chassis darauf geachtet werden, Kurzschlüsse zu vermeiden.Durch die Sicherstellung einer ausreichenden Wärmeableitung wird eine Überhitzung verhindert und die Zuverlässigkeit des Geräts verbessert.

Da ein Thyristor schließlich im EIN-Zustand bleibt, muss im Schaltkreis eine sichere Abschaltmethode (Kommutierung) bereitgestellt werden.Durch die Reduzierung des Anodenstroms unter den Haltestrom wird ein kontrolliertes und vorhersehbares Abschalten des Geräts gewährleistet.

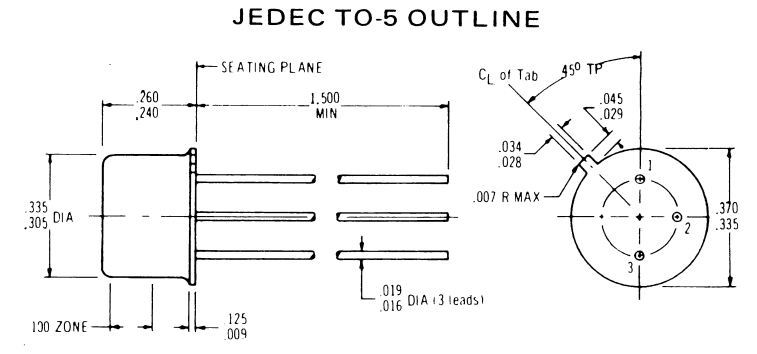

2N2324 Mechanische Abmessungen

Vorteile und Einschränkungen

2N2324 Vorteile

• Der niedrige Gate-Triggerstrom ermöglicht eine einfache Steuerung mithilfe von Stromkreisen mit geringem Stromverbrauch

• Einfache und zuverlässige Verriegelung nach dem Auslösen

• Kompaktes Metalldosengehäuse, geeignet für Designs mit begrenztem Platzangebot

• Gute Stoßstrombeherrschung bei kurzzeitigen Überlastungen

• Stabile Leistung über einen weiten Temperaturbereich

• Geringer Leistungsverlust im eingeschalteten Zustand im Vergleich zu mechanischen Schaltern

• Durch die hohe Empfindlichkeit eignet es sich für Präzisionsauslöseschaltungen

• Bewährtes Design, weit verbreitet in der Alt- und Industrieelektronik

2N2324 Einschränkungen

• Kann nicht allein über das Tor ausgeschaltet werden (erfordert eine Umschaltung).

• Begrenzte Spannungs- und Stromwerte im Vergleich zu modernen SCRs

• Das mit der Anode verbundene Metallgehäuse erfordert eine sorgfältige Montage

• Nicht für Hochfrequenz-Schaltanwendungen geeignet

• Keine eingebaute Isolierung zwischen Steuer- und Stromkreisen

• Weniger effizient als MOSFETs für das Schalten von Niederspannungs-Gleichstrom

• Weitgehend veraltet und nur begrenzte Verfügbarkeit in neuen Designs

Hersteller

Solid State Inc stellt den 2N2324 SCR unter Verwendung bewährter Siliziumverarbeitung und Metalldosenverpackung her, um zuverlässiges Schalten, stabile Gate-Triggerung und konstante elektrische Leistung zu gewährleisten.Ihr Fokus auf Qualitätskontrolle und Tests macht das Gerät für industrielle und ältere Anwendungen geeignet, die eine zuverlässige Leistungssteuerung erfordern.

Datenblatt PDF

2N2324 Datenblatt:

2N2324.pdf

Häufig gestellte Fragen [FAQ]

1. Was ist der Unterschied zwischen 2N2324 und einem TRIAC?

Der 2N2324 ist ein unidirektionaler SCR, der in eine Richtung leitet, während ein TRIAC in beide Richtungen leitet und hauptsächlich zur Wechselstromsteuerung verwendet wird.

2. Kann der 2N2324 in Wechselstromkreisen verwendet werden?

Ja, aber nur für Halbwellen- oder gesteuerte Gleichrichterkonstruktionen, es sei denn, sie werden mit einem anderen Thyristor für eine vollständige AC-Steuerung gekoppelt.

3. Wie schaltet man einen 2N2324 SCR sicher aus?

Das Gerät schaltet sich nur aus, wenn der Anodenstrom unter den Haltestrom fällt, normalerweise durch Unterbrechung oder Umleitung des Laststroms.

4. Was passiert, wenn der Gate-Strom zu hoch ist?

Ein zu hoher Gate-Strom kann den SCR dauerhaft beschädigen, daher ist immer ein Gate-Widerstand erforderlich.

5. Warum ist das Metallgehäuse des 2N2324 wichtig?

Das Metallgehäuse ist elektrisch mit der Anode verbunden, was sich auf die Montage, Isolierung und das Kühldesign auswirkt.

6. Welche modernen Komponenten können den 2N2324 in neuen Designs ersetzen?

In vielen Designs werden MOSFETs oder Halbleiterrelais auf Logikebene wegen der besseren Effizienz und einfacheren Steuerung bevorzugt.
