ONSEMI BC548 NPN-Transistor-Datenblatthandbuch

Der BC548 ist heute einer der am weitesten verbreiteten Kleinsignal-NPN-Transistoren.In diesem Artikel werden die wichtigsten Spezifikationen des BC548, die Pinbelegung, typische Schaltkreisfunktionen, gängige Äquivalente, praktische Anwendungstipps und Anleitungen zur Verpackung/Auswahl besprochen.

Katalog

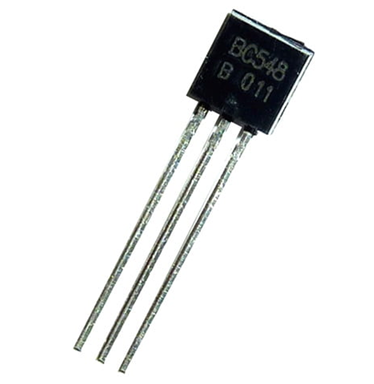

BC548 NPN-Transistor – Übersicht

Die BC548 ist ein Allzweck-NPN-Transistor, der häufig zum Schalten mit geringer Leistung und zur Signalverstärkung verwendet wird.Mit einem maximalen Kollektorstrom von 100 mA, einer Kollektor-Emitter-Durchbruchspannung von 30 V und einer typischen Übergangsfrequenz von etwa 150–300 MHz je nach Hersteller funktioniert es zuverlässig in Audio-, Sensor- und Kleinsignalanwendungen.Aufgrund seiner rauscharmen Eigenschaften und seines großen hFE-Bereichs eignet es sich sowohl für die Verstärkung als auch für digitale Schnittstellen.

Der BC548 ist in einem kompakten TO-92-Durchsteckgehäuse verpackt und ermöglicht eine einfache Integration in Steckplatinen und Leiterplatten.Es verfügt über einen typischen VCE(sat) von etwa 90–600 mV, abhängig vom Betriebsstrom, und behält eine stabile Leistung bis zu einer Sperrschichttemperatur von 150 °C bei.

Wenn Sie Interesse am Kauf des BC548 haben, kontaktieren Sie uns bitte bezüglich Preis und Verfügbarkeit.

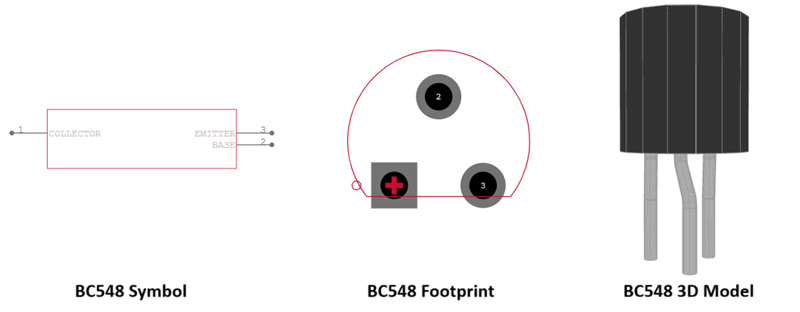

BC548 NPN-Transistor-CAD-Modelle

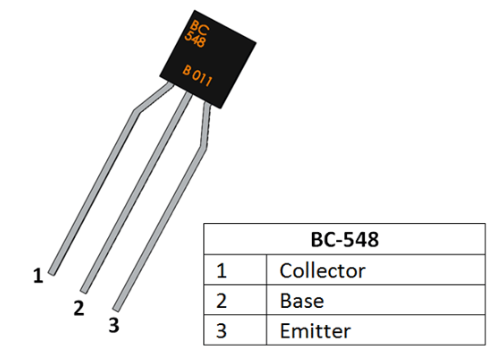

BC548 NPN-Transistor-Pinbelegungskonfiguration

Pin Nummer	Pin Name	Beschreibung
1	Sammler	Gibt Strom aus zur Last;in Stromkreisen mit dem höheren Potenzial verbunden.
2	Basis	Steuert die Schalten und Verstärken des Transistors durch kleinen Eingangsstrom.
3	Emitter	Gemeinsames Terminal durch den der Strom den Transistor verlässt.

BC548 Verstärkungsgruppenvergleich

BC548-Verstärkungsgruppen beziehen sich auf die drei Klassifizierungen A, B und C, die den DC-Stromverstärkungsbereich (hFE) des Transistors angeben.Obwohl alle Versionen die gleichen elektrischen Nennwerte und Pin-Konfigurationen haben, liefert jede Verstärkungsgruppe eine andere Verstärkungsstufe, wodurch sie für unterschiedliche Anwendungen geeignet sind.

Variante	hFE (DC-Verstärkung) Bereich	Typisch Anwendungsfall	Notizen
BC548A	110 – 220	Allgemein schaltende, Low-Gain-Stufen	Geringster Gewinn Gruppe;am stabilsten beim Umschalten.
BC548B	200 – 450	Standard Verstärkung, Schaltkreise mittlerer Verstärkung	Ausgewogene Wahl zur Audio- und Signalverstärkung.
BC548C	420 – 800	Hoher Gewinn Vorverstärker, Sensorschaltungen, Low-Level-Signale	Höchster Gewinn; am besten für die Verstärkung schwacher Signale geeignet.

BC548 Alternativen und Äquivalente

BC547 – Gleiche Familie, geringere Geräuschentwicklung, niedrigere Vce-Bewertung

BC549 – Geräuscharme Ausführung

2N3904 – Sehr häufiges Äquivalent

2N2222 (TO-92-Version) – Funktioniert als Ersatz;etwas höhere Stromstärke

2N2369 – Hochgeschwindigkeits-Schaltäquivalent (nicht genau die gleiche Verstärkungsklasse, aber akzeptabel)

BC548-Transistorspezifikationen

Parameter	Wert
Hersteller (Hersteller)	onsemi
Verpackung	Masse
Teilestatus	Veraltet
Transistortyp	NPN
Sammler Strom (Ic) Max	100mA
Sammler-Emitter Durchbruchspannung (max.)	30 V
Vce-Sättigung (Max) @ Ib, Ic	600 mV bei 5 mA, 100mA
Sammler-Cutoff Strom (Max)	15 nA (ICBO)
Gleichstromverstärkung (hFE) (Min) @ Ic, Vce	110 bei 2 mA, 5 V
Leistung max	500 mW
Übergang Häufigkeit	300 MHz
Betrieb Temperatur	150°C (TJ)
Montageart	Durchgangsloch
Paket/Koffer	TO-226-3, TO-92-3 (TO-226AA)
Lieferantengerät Paket	TO-92-3

BC548-Transistorfunktionen

-NPN, Kleinsignal-Bipolartransistor (BJT)

-Allgemeine Verwendung zum Schalten und zur rauscharmen Verstärkung

-Kollektor-Emitter-Spannung (Vceo): 30 V

-Kollektor-Basisspannung (Vcbo): 30 V

-Emitter-Basis-Spannung (Vebo): 5V

-Maximaler Kollektorstrom (Ic): 100 mA

-Verlustleistung: 500 mW

-DC-Stromverstärkung (hFE): 110 bis 800 (klassenabhängig: A/B/C)

-Niedrige Rauschzahl (~2 dB typisch)

-Übergangsfrequenz (fT): typisch 150 MHz

-VCE(sat): bis zu ~90 mV bei niedrigen Strömen

-Betriebstemperatur der Verbindungsstelle: –55 °C bis +150 °C

BC548-Transistor arbeitet im Stromkreis

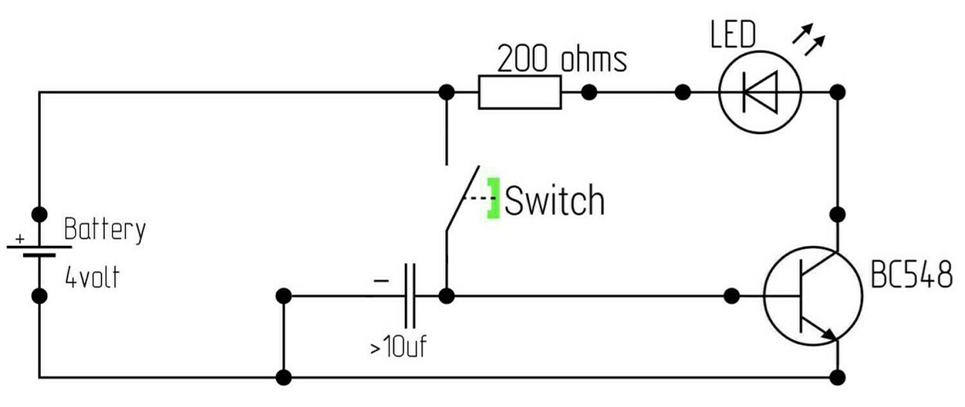

Einfacher LED-Schaltkreis (BC548 als Schalter)

Im ersten Schaltkreis fungiert der BC548-Transistor als elektronischer Schalter, der die LED steuert.Wenn der Druckknopfschalter gedrückt wird, fließt ein kleiner Strom durch den Kondensator in die Basis des BC548, wodurch die Basis-Emitter-Verbindung in Vorwärtsrichtung vorgespannt wird.Sobald die Basis diesen Strom empfängt, schaltet sich der Transistor ein und lässt einen größeren Strom vom Kollektor zum Emitter fließen, der die LED über den 200-Ohm-Widerstand mit Strom versorgt.Der Widerstand begrenzt den LED-Strom und verhindert Schäden.Wenn der Schalter losgelassen wird, stoppt der Basisstrom, der Transistor schaltet aus und die LED erlischt.Diese Schaltung zeigt, wie der BC548 eine Last (LED) mit höherem Strom mit einem sehr kleinen Eingangssignal steuern kann.

Vorspannungs- und Verstärkungsschaltung (BC548 als Common-Emitter-Verstärker)

Im zweiten Diagramm ist der BC548 als vorgespannter Common-Emitter-Verstärker konfiguriert.Die Widerstände RB1 und RB2 bilden einen Spannungsteiler, der eine stabile Basisspannung von etwa 1,05 V einstellt und so sicherstellt, dass der Transistor in seinem aktiven Bereich korrekt vorgespannt ist.Wenn der Transistor teilweise eingeschaltet ist, erzeugt eine kleine Änderung des über R1 angelegten Eingangssignals eine größere Änderung am Kollektor, wodurch eine Verstärkung entsteht.RC und RE tragen zur Stabilisierung des Arbeitspunkts bei: RC wandelt die Änderungen des Kollektorstroms des Transistors in Spannungsänderungen um, während RE für eine negative Rückkopplung sorgt, um die Stabilität zu verbessern.Die beschrifteten Spannungen (VC = 4,5 V und VE = 0,45 V) zeigen, dass der Transistor in seinem linearen Bereich arbeitet, was eine originalgetreue Signalverstärkung ermöglicht.

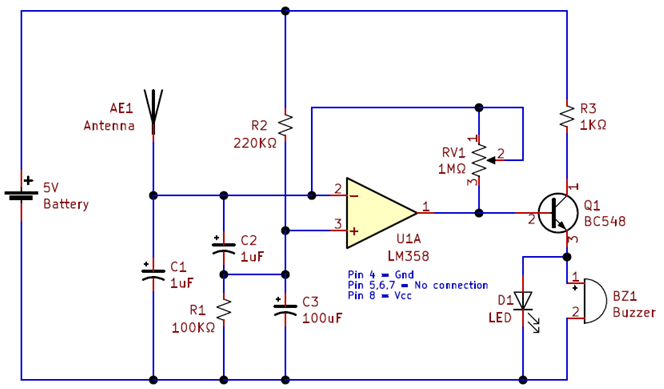

Operationsverstärkergesteuerter Summer/LED-Treiber (BC548 als letzte Ausgangsstufe)

Im dritten Schaltkreis wird der BC548 als Treibertransistor verwendet, der vom Operationsverstärker LM358 gesteuert wird.Der Operationsverstärker verstärkt das kleine Signal, das von der Antenne und den passiven Komponenten empfangen wird.Wenn der Ausgang des Operationsverstärkers hoch genug ansteigt, wird der Basis des BC548 über das Potentiometer RV1 und den Widerstand R3 Strom zugeführt.Dadurch wird der Transistor aktiviert, sodass Strom vom Kollektor zum Emitter fließen und der Summer und die LED mit Strom versorgt werden können.Der BC548 fungiert als Stromverstärker und ermöglicht es dem Operationsverstärker (der schwere Lasten nicht direkt ansteuern kann), größere Geräte anzusteuern.Hier besteht die Aufgabe des Transistors darin, als Ausgangsschaltelement zu fungieren, das den Summer und die LED aktiviert, wenn der Operationsverstärker ein gültiges Signal erkennt.

Audio-/Signalverarbeitung oder Oszillatorschaltung (BC548 als mehrstufiger Verstärker)

Im vierten Diagramm bilden mehrere BC548-Transistoren eine mehrstufige Verstärkerschaltung.Das Mikrofon (ECM) erzeugt ein kleines Audiosignal, das in den ersten BC548-Transistor eingespeist wird.Dieser Transistor verstärkt das schwache Signal und Koppelkondensatoren leiten die Wechselstromkomponente an die nächsten Stufen weiter, während sie Gleichvorspannungen blockieren.Jeder nachfolgende BC548 verstärkt das Signal weiter, erhöht seine Stärke und formt seine Frequenzeigenschaften.Widerstände und Kondensatoren rund um jede Transistorstufe legen die Verstärkung, die Vorspannung und den Frequenzgang fest.In der letzten Phase kann der BC548 je nach Konfiguration einen kleinen HF- oder Audioausgang ansteuern.Diese Schaltung zeigt, wie mehrere BC548-Transistoren kaskadiert werden können, um komplexe Verstärker oder Oszillatoren zu bauen, wobei jede Stufe die Signalamplitude erhöht oder ihre Eigenschaften verändert.

BC548-Transistoranwendungen

-Wird als Allzweck-NPN-Schalttransistor verwendet

– Treibt kleine Lasten wie LEDs, Summer, Relais (mit Treiberstufe) und Anzeigen an

-Funktioniert als rauscharmer Verstärker in Audio-Vorverstärkerschaltungen

-Wird häufig in Sensorschaltkreisen verwendet (Licht-, Ton-, Vibrations-, Näherungs- und Berührungssensoren).

-Wird in Signalverarbeitungs- und Kleinsignalverstärkungsstufen verwendet

-Geeignet für Oszillatorschaltungen, HF-Module und Wellenformgeneratoren

-Wird in Zeit- und Verzögerungsschaltungen mit Kondensatoren und Widerständen verwendet

-Wirkt als Treibertransistor in Operationsverstärker-Ausgangsstufen

-Wird in digitalen Logikschnittstellen zur Pegelverschiebung und Signalsteuerung verwendet

-Häufig in DIY-Elektronik, Arduino-Projekten und pädagogischen Experimenten

-Wird in Transistorschaltern zur Steuerung von Mikrocontroller-Ausgängen verwendet

-Hilft beim Aufbau von Verstärkerketten in Mikrofon- oder Audioschaltkreisen

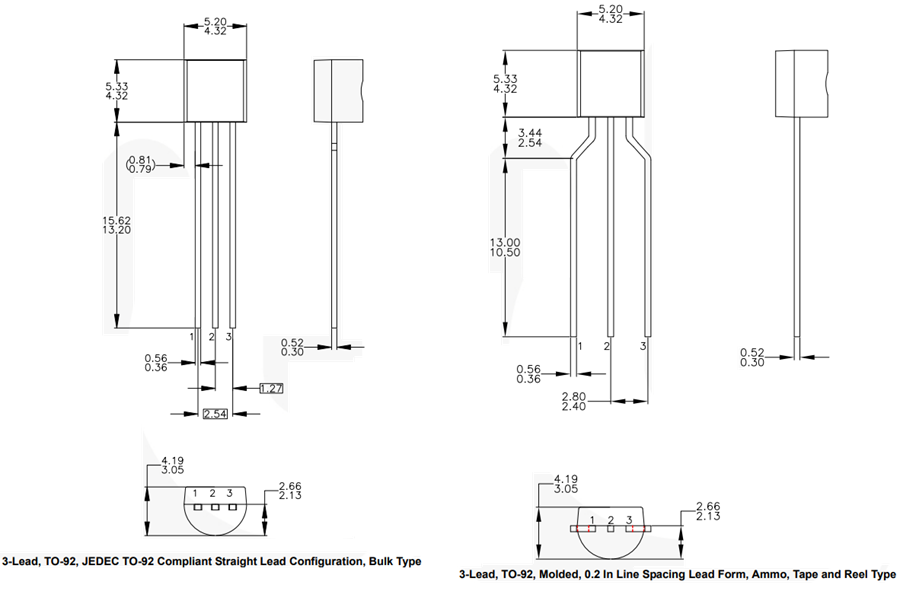

Mechanische Abmessungen des BC548-Transistors

Hersteller

Fairchild Semiconductor, jetzt Teil von onsemi, ist bekannt für seine starke Kompetenz in der Entwicklung und Herstellung von Hochleistungs-Halbleiterkomponenten, darunter analoge Geräte, Leistungstransistoren, Logik-ICs und diskrete Komponenten wie der BC548.Das Unternehmen unterstützt eine Vielzahl von Branchen durch die Bereitstellung zuverlässiger, energieeffizienter Lösungen für Energiemanagement, Signalverarbeitung, Automobilelektronik, Industrieausrüstung und Verbrauchergeräte.Mit der fortschrittlichen Fertigungstechnologie, der strengen Qualitätskontrolle und der globalen Lieferkette von onsemi bieten sie eine robuste, skalierbare Produktion, die sowohl für die Massenfertigung als auch für Spezialanwendungen geeignet ist und eine langfristige Verfügbarkeit und konsistente Leistung ihrer Produktlinien gewährleistet.

Datenblatt PDF

BC548 Datenblatt:

BC546-50 Datenblatt.pdf

Details als PDF herunterladen

onsemi RoHS.pdf

Häufig gestellte Fragen [FAQ]

1. Was ist der Unterschied zwischen BC548 und BC548B oder BC548C?

Die A-, B- und C-Versionen unterscheiden sich nur in der Verstärkung (hFE).BC548A hat die niedrigste Verstärkung, während BC548C die höchste Verstärkung bietet, wodurch es besser für empfindliche Signalstufen geeignet ist.

2. Kann ich den BC548-Transistor mit einem 5-V-Mikrocontroller verwenden?

Ja.Der BC548 funktioniert gut mit 3,3-V- und 5-V-Mikrocontrollern als Schalttransistor, vorausgesetzt, der Basiswiderstand ist richtig dimensioniert, um den Basisstrom zu begrenzen.

3. Mit welcher maximalen Frequenz kann der BC548 betrieben werden?

Der BC548 kann je nach Hersteller mit bis zu etwa 150–300 MHz betrieben werden und eignet sich daher für kleine HF-, Oszillator- und Hochgeschwindigkeitsschaltanwendungen.

4. Kann der BC548 ein Relais direkt ansteuern?

Normalerweise nicht.Relais benötigen oft mehr Strom, als der BC548 sicher liefern kann.Empfohlen wird eine Treiberschaltung oder ein Transistor mit höherer Strombelastbarkeit wie 2N2222.

6. Welcher Widerstand sollte für die BC548-Basis verwendet werden?

Basiswiderstände liegen typischerweise im Bereich von 1 kΩ bis 10 kΩ, abhängig vom Laststrom und der Eingangsspannung.Ein üblicher Startwert ist 4,7 kΩ für 5-V-Steuersignale.

7. Kann der BC548 als Ersatz für BC107 oder BC108 verwendet werden?

Ja.BC548 kann BC107/BC108 in den meisten Kleinsignalschaltungen ersetzen, allerdings können Rausch- und Verstärkungseigenschaften leicht abweichen.
