Spezifikationen und Datenblatthandbuch für den rauscharmen NPN-Transistor BC549

Der BC549-Transistor ist ein weit verbreitetes rauscharmes NPN-Gerät.In diesem Artikel wird der BC549-Transistor im Detail besprochen, einschließlich seiner Funktionen, Pin-Konfiguration, Verstärkungsgruppen, Äquivalente, Anwendungen und praktischer Betrieb in Schaltkreisen.

Katalog

BC549 NPN-Transistor – Übersicht

Die BC549 von onsemi ist ein rauscharmer NPN-Bipolartransistor, der für die universelle Kleinsignalverstärkung und -schaltung entwickelt wurde.Verpackt in einem kompakten TO-92-Gehäuse arbeitet es mit einer maximalen Kollektor-Emitter-Spannung von 30 V, einem Kollektorstrom von bis zu 100 mA und einer Verlustleistung von etwa 500 mW – was es ideal für elektronische Designs mit geringem Stromverbrauch macht.Aufgrund seiner hohen Gleichstromverstärkung und seines geringen Rauschens eignet er sich besonders für empfindliche analoge Anwendungen.

Wenn Sie Interesse am Kauf des BC549 haben, kontaktieren Sie uns bitte bezüglich Preis und Verfügbarkeit.

BC549 Transistor-CAD-Modelle

BC549 Transistor-Verstärkungsgruppe

Der BC549-Transistor ist in mehreren Verstärkungsklassifizierungen erhältlich, die Designern dabei helfen, die am besten geeignete Version für ihre spezifischen Schaltungsanforderungen auszuwählen.Diese Verstärkungsgruppen – gekennzeichnet durch die Suffixe A, B und C – stellen unterschiedliche Bereiche der Gleichstromverstärkung (hFE) dar und ermöglichen dem Transistor eine optimale Leistung in einer Vielzahl von rauscharmen und kleinen Signalanwendungen.

Gewinn Gruppe	Typisch hFE-Bereich	Notizen
BC549A	110 – 220	Geringster Gewinn Auswahl
BC549B	200 – 450	Mittlerer Gewinn (gewöhnlicher Typ)
BC549C	420 – 800	Höchster Gewinn Version

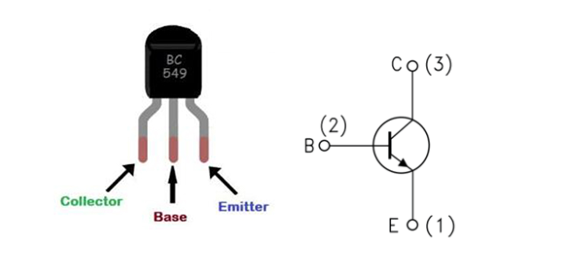

BC549-Transistor-Pinbelegungskonfiguration

Pin Nummer	Name	Beschreibung
1	Emitter (E)	Strom fließt raus;mit Masse oder Minusschiene verbunden.
2	Basis (B)	Steuert die Schalten oder Verstärken des Transistors.
3	Sammler (C)	Strom fließt im;verbindet sich mit der Last.

BC549-Äquivalente und Alternativen

Modell	Typ	Polarität	VCEO (Max)	IC (Max)	Lärm Ebene
BC547	Äquivalent	NPN	45 V	100mA	Niedrig
BC548	Äquivalent	NPN	30 V	100mA	Standard
BC550	Äquivalent	NPN	45–50 V	100mA	Sehr niedrig
2N3904	Alternative	NPN	40 V	200mA	Mittel
2N2222A	Alternative	NPN	30–40 V	600 mA	Mittel
S9014	Alternative	NPN	45 V	100mA	Niedrig
BC559	Komplementär	PNP	–30 V	–100 mA	Niedrig
BC560	Komplementär	PNP	–45 V	–100 mA	Sehr niedrig
2N3906	Komplementär	PNP	–40 V	–200 mA	Mittel

BC549-Transistorspezifikationen

Parameter	Wert
Hersteller	onsemi
Verpackung	Masse
Teilestatus	Veraltet
Transistortyp	NPN
Sammler Strom (IC) Max	100mA
Sammler-Emitter Durchbruchspannung (VCEO)	30 V
VCE-Sättigung (Max) @ IB, IC	600 mV bei 5 mA, 100mA
Sammler-Cutoff Strom (ICBO) Max	15 nA
Gleichstromverstärkung (hFE) Min. bei IC, VCE	110 bei 2 mA, 5 V
Macht Verlustleistung (Ptot) Max	500 mW
Übergang Frequenz (fT)	300 MHz
Betrieb Temperatur (TJ)	150°C
Montageart	Durchgangsloch
Paket/Koffer	TO-226-3, TO-92-3 (TO-226AA)
Lieferantengerät Paket	TO-92-3

BC549 Arbeiten im Stromkreis

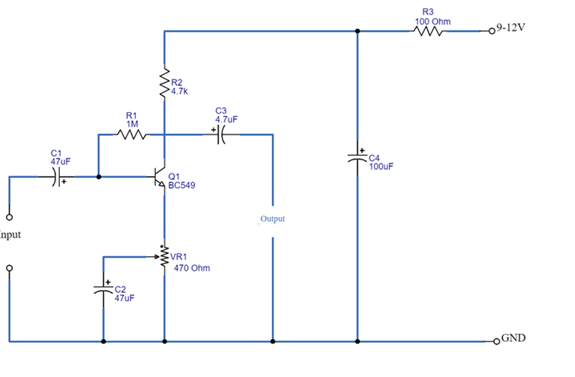

BC549 als Audio-Vorverstärker

In dieser Schaltung fungiert der BC549 als rauscharmer Audio-Vorverstärker.Das Eingangsaudiosignal durchläuft den Kondensator C1, der unerwünschte Gleichstromkomponenten entfernt, bevor das Signal die Basis des Transistors erreicht.Die Widerstände R1 und R2 bilden einen Spannungsteiler, der den BC549 in seinen aktiven Bereich vorspannt, sodass er kleine Signale verstärken kann.Der Kondensator C2 stabilisiert den Emitter durch die AC-Erdung, während VR1 die Verstärkung durch Änderung des Emitterwiderstands anpasst.Das verstärkte Audiosignal wird über C3 ausgegeben, wodurch der Gleichstrom wiederum blockiert wird.Der BC549 erhöht das kleine Eingangssignal zu einem stärkeren Ausgang, der für die Einspeisung in eine andere Verstärkerstufe geeignet ist.C4 und R3 tragen zur Glättung der Versorgungsspannung bei und sorgen so für einen stabilen und rauschfreien Betrieb.

BC549 als Frequenzwandler/Oszillator

In dieser Schaltung fungiert der BC549 als Hochfrequenzwandler und Oszillator.Die Kondensatoren C1, C2 und C3 bilden zusammen mit der Induktivität L1 einen abgestimmten Schwingkreis, der die Schwingfrequenz bestimmt.Der Transistor verstärkt und hält die Schwingungen aufrecht, indem er einen Teil des Ausgangssignals in seine Basis zurückspeist.Die Vorspannungswiderstände R1 und R2 stellen sicher, dass der BC549 im richtigen Betriebsbereich für Hochfrequenzaktivitäten bleibt.Diode D1 stabilisiert die Rückkopplung und schützt das Vorspannungsnetzwerk.Der Transistor mischt das eingehende 30–60-kHz-Signal mit der Oszillationsfrequenz und erzeugt so einen Ausgang im Bereich von 15–30 kHz.Die Kondensatoren C4, C5 und C6 filtern und formen die Ausgangswellenform und machen den BC549 zu einem aktiven Element bei der Frequenzumsetzung.

BC549 als Funk-HF-Verstärker und Audiotreiber

In der Funkschaltung werden zwei BC549-Transistoren nacheinander verwendet, um einen einfachen AM-Radioempfänger zu erstellen.Der erste BC549 fungiert als HF-Verstärker und verstärkt die sehr schwachen Signale, die von der Antenne und der abgestimmten Ferritspule aufgenommen werden.Kondensator- und Widerstandsnetzwerke spannen den Transistor vor, sodass er hochfrequente Radiowellen verstärken kann.Der Ausgang dieser Stufe wird über einen Koppelkondensator in den zweiten BC549 eingespeist, der als Audiotreiberverstärker fungiert.Diese zweite Stufe extrahiert die Audioinformationen aus dem HF-Signal und erhöht seine Stärke so weit, dass ein Kristall-Ohrhörer betrieben werden kann.Jeder BC549 arbeitet in seinem aktiven Bereich und sorgt für eine saubere, rauscharme Verstärkung, die für den Radioempfang unerlässlich ist.

BC549-Transistoranwendungen

-Audio-Vorverstärker und rauscharme Signalverstärkung

-Kleinsignalschaltkreise

-Sensorsignalaufbereitung

-Oszillator- und Wellenformgeneratorschaltungen

-HF-Verstärkung in Radios und Empfängern

-Frequenzwandler- und Mischstufen

-Kleine Hobby-Elektronik- und DIY-Verstärkerprojekte

-Allzweckverstärkung in analogen Schaltkreisen

-Low-Power-Treiber für kleine Lasten und Anzeigesysteme

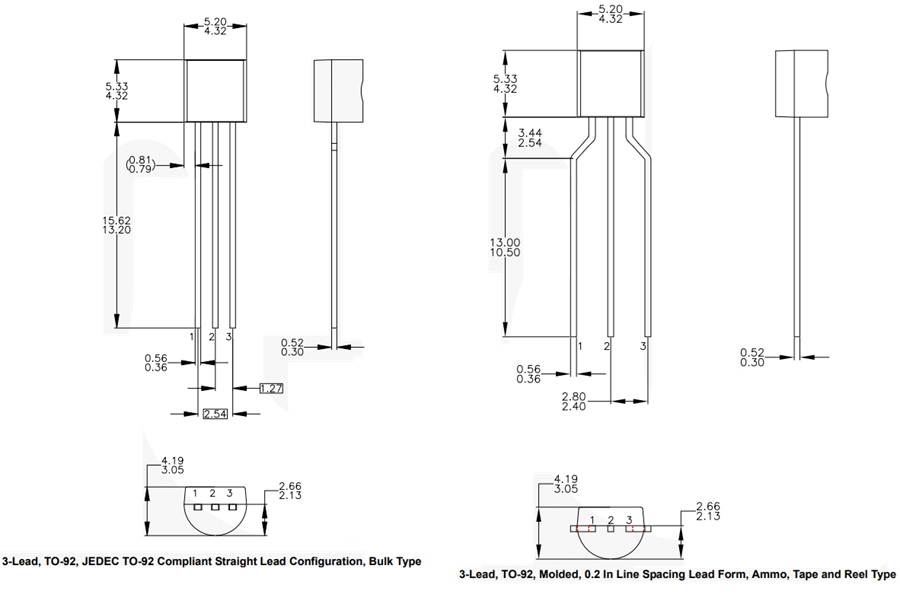

BC549 Mechanische Abmessungen

Vorteile und Einschränkungen

Vorteile von BC549

-Rauscharme Leistung, ideal für Audio- und empfindliche Analogschaltkreise

-Hohe Verstärkung (hFE) für effektive Kleinsignalverstärkung

-Geeignet für Hochfrequenzanwendungen bis 300 MHz

-Geringer Leckstrom verbessert Stabilität und Genauigkeit

-Weit verbreitete Äquivalente für einfachen Austausch

-Betrieb in Standard-Niederspannungs- und Schwachstromkreisen

-Einfache Vorspannungsanforderungen und einfache Verwendung in Designs

-Erschwinglich und häufig im Hobby-, Bildungs- und kommerziellen Bereich eingesetzt

Einschränkungen von BC549

-Begrenzter Kollektorstrom (max. 100 mA), ungeeignet für Hochleistungslasten

-Die maximale Nennspannung (30 V) schränkt die Verwendung in Stromkreisen mit höherer Spannung ein

-Nicht zum Schalten großer induktiver Lasten wie Motoren oder Relais geeignet

-Der veraltete Status einiger Hersteller kann die Verfügbarkeit beeinträchtigen

-Temperaturempfindliche Leistung bei sehr hohen Umgebungstemperaturen

-TO-92-Gehäuse begrenzt die Wärmeableitung im Vergleich zu Leistungstransistoren

Hersteller

Onsemi ist ein weltweit führender Halbleiterhersteller.Onsemi ist bekannt für seinen starken Fokus auf Effizienz, stromsparenden Betrieb und robuste Qualitätsstandards, die es Designern ermöglichen, kompakte, hochzuverlässige elektronische Systeme zu bauen.Sein breites Portfolio, einschließlich Geräten wie dem BC549, spiegelt die Fähigkeit des Unternehmens wider, sowohl ältere als auch Anwendungen der nächsten Generation zu unterstützen.

Datenblatt PDF

BC549 Datenblatt:

BC546-50 Datenblatt.pdf

Details als PDF herunterladen

onsemi RoHS.pdf

Häufig gestellte Fragen [FAQ]

1. Was ist der Unterschied zwischen BC549 und BC549C?

BC549C ist die High-Gain-Version mit einem viel höheren hFE-Bereich, wodurch sie besser für empfindliche Audio- und Low-Signal-Verstärkung geeignet ist.

2. Kann BC549 in Arduino- oder Mikrocontroller-Schaltkreisen verwendet werden?

Ja.BC549 eignet sich gut für das Schalten mit geringem Strom und die Signalverstärkung in 5-V-Mikrocontroller-Projekten, solange die Last unter 100 mA bleibt.

3. Ist BC549 für Hochfrequenzanwendungen geeignet?

Ja.Mit einer Übergangsfrequenz von etwa 300 MHz eignet es sich gut für HF-Frontend-, Oszillator- und Mischerschaltungen.

4. Kann BC549 BC547 in den meisten Schaltkreisen ersetzen?

Oft ja.Beide haben ähnliche Spezifikationen, BC549 bietet jedoch ein geringeres Rauschen, wodurch es besser für Audioanwendungen geeignet ist.

5. Was ist die typische Vorspannungsmethode für einen BC549-Transistor?

Am gebräuchlichsten ist eine Spannungsteilervorspannung, die einen stabilen Betrieb in Verstärkerschaltungen gewährleistet.

6. Was ist der beste Ersatz für BC549 in Audioschaltkreisen?

Der BC550 ist aufgrund seiner äußerst geräuscharmen Leistung in der Regel der beste Ersatz.
