KSP2222A NPN-Transistor – Spezifikationen, Alternativen und Äquivalente

Der NPN-Transistor KSP2222A ist eine zuverlässige Komponente, die häufig in elektronischen Schalt-, Verstärkungs- und Allzweckanwendungen mit geringem Stromverbrauch eingesetzt wird.Dieser Artikel bietet einen detaillierten Überblick über den KSP2222A, einschließlich seiner Spezifikationen, Pin-Konfiguration, Funktionsprinzipien, Äquivalente, Anwendungen und mehr.

Katalog

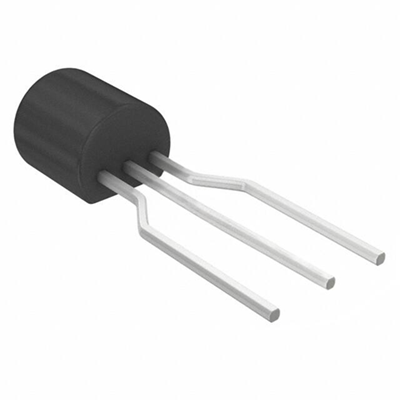

Übersicht über den Transistor KSP2222A

Die KSP2222A von onsemi ist ein vielseitiger NPN-Transistor, der für allgemeine Schalt- und Verstärkungszwecke entwickelt wurde.Mit einer Kollektor-Emitter-Leistung von 40 V und einem Kollektorstrom von bis zu 600 mA bewältigt er zuverlässig kleine Motoren, Relais und Signalpegelaufgaben.Sein TO-92-Gehäuse erleichtert den Einsatz in Steckbrettern oder Durchsteck-PCB-Designs, während seine hohe Übergangsfrequenz (ca. 300 MHz) schnelle Signalanwendungen unterstützt.

Der KSP2222A wurde für alltägliche Schaltkreise entwickelt und bietet stabile Verstärkung, effiziente Schaltleistung und umfassende Kompatibilität mit gängigen Alternativen wie dem 2N2222A – überprüfen Sie beim Austausch einfach die Pinbelegung.Aufgrund seiner geringen Verlustleistung von 625 mW eignet es sich am besten für Aufgaben mit niedriger bis mittlerer Leistung, wo es eine hervorragende Zuverlässigkeit ohne übermäßige Hitze bietet.

Wenn Sie am Kauf des KSP2222A interessiert sind, kontaktieren Sie uns bitte bezüglich Preis und Verfügbarkeit.

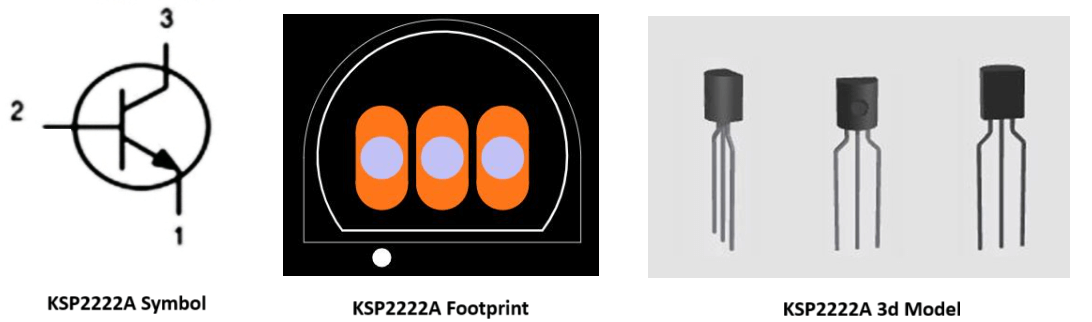

KSP2222A Transistor-CAD-Modelle

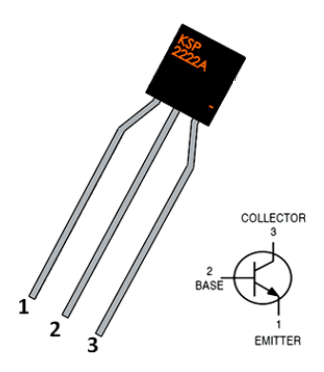

KSP2222A Transistor-Pinbelegungskonfiguration

Pin Nummer	Pin Name	Beschreibung
1	Emitter	Strom fließt raus;werden in NPN-Schaltungen normalerweise mit Masse verbunden.
2	Basis	Steuert die Schalten/Verstärken des Transistors.
3	Sammler	Hauptstrom Pfad;verbindet sich mit der Last in Schaltanwendungen.

Alternativen und Äquivalente

Transistor	Typ	Kategorie	VCEO (Max. Spannung)	IC (Max. Strom)	Paket	Notizen
2N2222A	NPN	Äquivalent	40 V	0,6 A	TO-92 / TO-18	Direkt gleichwertig;gleiche Klasse und gleiches Verhalten
2N3904	NPN	Alternative	40 V	0,2 A	TO-92	Niedrigerer Strom; gut für Kleinsignalschaltungen
2N2369	NPN	Alternative	40 V	0,2 A	TO-18 / TO-92	Hohe Geschwindigkeit Schalten;geringerer Strom
BC547	NPN	Alternative	45 V	0,1 A	TO-92	Niedrigerer Strom; Allzweck
BC549	NPN	Alternative	30 V	0,1 A	TO-92	Geräuscharm;niedriger Spannung
BC639	NPN	Alternative (Höhere Spezifikation)	80 V	1,0 A	TO-92	Höhere Spannung & aktuell;bei Bedarf nutzbar

KSP2222A-Transistorspezifikationen

Parameter	Wert
Transistortyp	NPN BJT
Paket	TO-92
VCEO (Kollektor-Emitter-Spannung)	40 V
VCBO (Kollektor-Basis-Spannung)	75 V
VEBO (Emitter-Basis-Spannung)	6 V
IC (Kontinuierlich Kollektorstrom)	600 mA
Macht Verlustleistung (Pᵈ)	625 mW
hFE (DC-Verstärkung)	35–300
Übergang Frequenz (fT)	~300 MHz
Kollektor–Emitter Sättigungsspannung (VCE(sat))	0,3–1,0 V
Pinbelegung	1-Emitter, 2-Base, 3-Kollektor

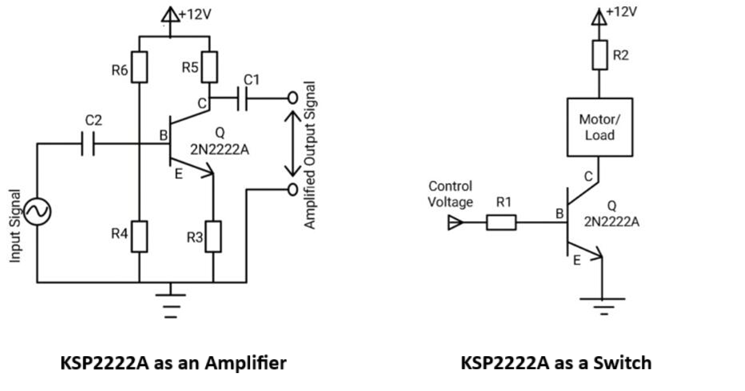

KSP2222A Transistor-Arbeitsschaltkreis

Die ersten Diagramme veranschaulichen, wie der Transistor in zwei gängigen Anwendungen funktioniert: Verstärkung und Schalten.In der Verstärkerschaltung arbeitet der KSP2222A in seinem aktiven Bereich, wo kleine an der Basis angelegte Eingangssignale am Kollektor in größere Ausgangssignale verstärkt werden.Komponenten wie die Widerstände R3–R6 und die Kondensatoren C1–C2 stellen die Vorspannung ein und stabilisieren das Signal, wodurch eine lineare Verstärkung gewährleistet wird.Diese Konfiguration ist typisch für die Audio- oder Sensorsignalverstärkung, bei der der Transistor seinen Kollektorstrom als Reaktion auf Eingangsschwankungen kontinuierlich anpasst.

Im Schaltkreis wird der KSP2222A als elektronischer Ein-/Ausschalter verwendet.Eine über den Widerstand R1 an die Basis angelegte Steuerspannung bestimmt, ob Strom durch den Kollektor fließt, um eine Last wie einen Motor zu versorgen.Wenn die Basis ausreichend Antriebsstrom erhält, geht der Transistor in die Sättigung, sodass der maximale Strom fließen kann;Bei Wegnahme der Basisspannung erfolgt eine vollständige Abschaltung.Durch diesen einfachen und effizienten Aufbau eignet sich der KSP2222A ideal für digitale Steuerungen, Mikrocontroller-Schnittstellen oder Antriebsanwendungen für Motoren und Relais mit geringem Stromverbrauch.

KSP2222A-Transistoranwendungen

-Allzweck-Signalverstärkung in Audio-, Sensor- und Analogschaltungen

- Schalten mit geringem Stromverbrauch für Motoren, Relais, LEDs und kleine Lasten

-Mikrocontroller-Schnittstellenschaltungen zur Ansteuerung externer Geräte

-Hochfrequenzanwendungen aufgrund seiner Übergangsfrequenz von ~300 MHz

-Impuls-, Digital- und Rechteckschaltkreise

-Kleinsignal-HF-Schaltungen und schnell schaltende Anwendungen

-Wechselrichter- und Oszillatorschaltungen

-Aktuelle Regulierungs- und Vorspannungsstufen in elektronischen Systemen

-Hobby-Elektronik, Prototyping und Bildungsschaltungen

-Ersatz für gängige NPN-Typen wie 2N2222A in vielen allgemeinen Anwendungen

Vergleich: KSP2222A vs. 2N2222A vs. BC547

Spezifikation	KSP2222A	2N2222A	BC547
Transistortyp	NPN	NPN	NPN
Paket	TO-92	TO-92 / TO-18	TO-92
VCEO (max Spannung)	40 V	40 V	45 V
IC (max Kollektorstrom)	600 mA	600 mA	100mA
Macht Zerstreuung	~625 mW	~500–625 mW	~500 mW
Übergang Frequenz (fT)	~300 MHz	~250–300 MHz	~300 MHz
Gewinn (hFE)	35–300	35–300	110–800 (variiert nach Klasse)
Nutzungskategorie	Allgemeiner Zweck	Allgemeiner Zweck	Geräuscharm, Schwachstrom
Geeignet für	Schalten, klein Lasten, Verstärkung	Wie KSP2222A	Schwachstrom Signalverstärkung
Am nächsten Äquivalent	2N2222A	KSP2222A	BC547-Familie nur

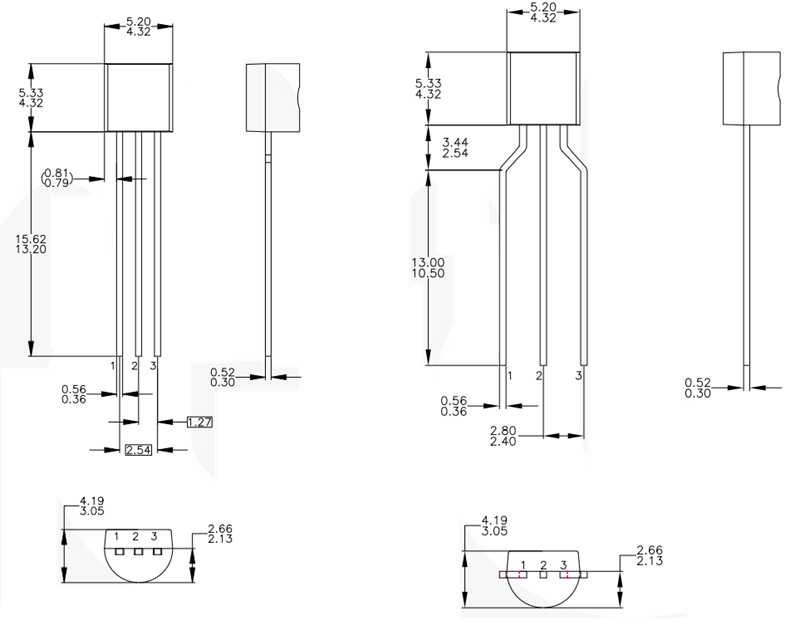

Mechanische Abmessungen des Transistors KSP2222A

Vorteile und Einschränkungen

KSP2222A Vorteile

-Unterstützt einen relativ hohen Strom (bis zu 600 mA) für einen TO-92 NPN-Transistor

- Weit verbreitet und kostengünstig, daher ideal für den allgemeinen Einsatz

-Hohe Übergangsfrequenz (~300 MHz), geeignet für schnelles Schalten und einige HF-Anwendungen

-Funktioniert sowohl als Verstärker als auch als Schalter

-Kompatibel mit vielen gängigen Schaltkreisen, die Transistoren vom Typ 2N2222A verwenden

-Einfach in Steckbrettern und Durchsteckplatinen-Designs zu verwenden

-Guter Verstärkungsbereich (hFE) für Anwendungen auf Signalebene

KSP2222A-Einschränkungen

-TO-92-Gehäuse begrenzt die Verlustleistung (ca. 625 mW)

-Nicht für Hochleistungs- oder Hochstromlasten über 600 mA geeignet

-Die Verstärkung (hFE) variiert erheblich je nach Strom und Temperatur

-Erfordert ein ordnungsgemäßes Wärmemanagement bei höheren Lasten

- Im Vergleich zu Spezialtransistoren nicht für Präzisions- oder rauscharme Anwendungen ausgelegt

Hersteller

ON Semiconductor (onsemi) ist ein weltweit führender Hersteller, der für seine starken Fähigkeiten bei der Herstellung leistungsstarker, energieeffizienter Halbleiterlösungen bekannt ist.Das Unternehmen ist auf Energiemanagementgeräte, diskrete Komponenten, Sensoren, analoge ICs und fortschrittliche Leistungsmodule spezialisiert, die Automobil-, Industrie-, Computer- und Kommunikationsanwendungen unterstützen.Mit umfassender Expertise in den Bereichen Silizium, SiC und intelligenter Energietechnologien liefert onsemi zuverlässige Komponenten wie Transistoren, MOSFETs, Leistungs-ICs und hocheffiziente Leistungsgeräte, die für langfristige Leistung und strenge Qualitätsstandards entwickelt wurden.

Häufig gestellte Fragen [FAQ]

1. Was ist der Unterschied zwischen KSP2222 und KSP2222A?

Die „A“-Version bietet typischerweise eine verbesserte Verstärkungsstabilität und engere Fertigungstoleranzen, wodurch sich der KSP2222A besser für konsistentes Schalten und Verstärken eignet.

2. Kann der KSP2222A direkt mit Arduino- oder Raspberry Pi-GPIO-Pins verwendet werden?

Ja.Seine Basis kann über einen Widerstand mit 3,3-V- oder 5-V-GPIO-Pins betrieben werden, wodurch er sich für die Steuerung kleiner Motoren, Relais oder LEDs eignet.

3. Welcher Basiswiderstand sollte mit dem KSP2222A verwendet werden?

Typisch ist ein Basiswiderstand zwischen 1 kΩ und 10 kΩ, abhängig vom erforderlichen Kollektorstrom und der verfügbaren Ansteuerspannung.

4. Kann der KSP2222A SMD-Transistoren in kompakten PCB-Designs ersetzen?

Nur wenn die Platine für TO-92-Gehäuse ausgelegt ist.Ziehen Sie für SMD-Layouts oberflächenmontierbare Äquivalente wie MMBT2222A in Betracht.

5. Ist der KSP2222A für die PWM-Steuerung geeignet?

Ja.Seine schnelle Schaltgeschwindigkeit und die Übergangsfrequenz von 300 MHz machen ihn effektiv für PWM-gesteuerte Lasten und digitale Modulation.
