Induktormodul Q-Faktor erklärt: Formel, Effekte und Anwendungen

Induktoren sind wichtige Komponenten in Stromversorgungen, Filtern, RF-Schaltungen und Kommunikationssystemen. Echte Induktoren sind jedoch nicht ideal, da sie Widerstand, Verluste und parasitäre Effekte aufweisen, die die Leistung der Schaltung beeinflussen können. Dieser Artikel wird erläutern, was der Induktormodul Q-Faktor bedeutet, warum er wichtig ist, wie er die Leistung beeinflusst und wie man den richtigen Induktor basierend auf dem Q-Faktor auswählt.

Katalog

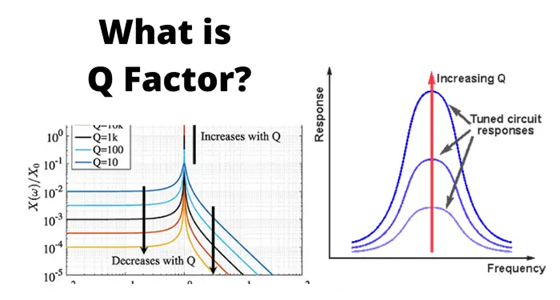

Was ist der Q-Faktor eines Induktors?

Der Qualitätsfaktor (Q-Faktor) eines Induktors misst, wie effizient der Induktor magnetische Energie speichert im Vergleich zu der Energie, die er während des Betriebs verliert. Es ist eines der wichtigsten Parameter zur Bewertung der Indkulatorleistung, insbesondere in RF-Schaltungen, resonanten Netzwerken, Filtern, Oszillatoren und Impedanzanpassungsanwendungen.

Ein idealer Induktor speichert Energie ohne Verluste. In der Praxis enthält jeder Induktor Wicklungswiderstand, Verlustleistungen des magnetischen Kerns und parasitäre Effekte, die einen Teil der gespeicherten Energie in Wärme umwandeln. Der Q-Faktor hilft, diese Verluste zu quantifizieren.

Wie der Q-Faktor definiert ist

Der Q-Faktor wird als das Verhältnis von induktiver Reaktanz zu effektivem Serienwiderstand bei einer gegebenen Frequenz definiert.

Wo:

• Q = Qualitätsfaktor

• XL = Induktive Reaktanz

• f = Betriebsfrequenz

• L = Induktivität

• RESR = Effektiver Serienwiderstand

Diese Gleichung zeigt, dass der Q-Faktor steigt, wenn die induktive Reaktanz groß ist, und sinkt, wenn die Verluste signifikant werden.

Beispiel zur Berechnung des Induktormoduls Q-Faktor

Betrachten Sie einen Induktor mit:

• Induktivität (L) = 10 µH

• Frequenz (f) = 10 MHz

• ESR = 2 Ω

Berechnen Sie zuerst die induktive Reaktanz:

X_L=2πfL

X_L=2π(10×10⁶)(10×10^-6)

X_L≈628 Ω

Berechnen Sie dann den Q-Faktor:

Dies deutet auf einen sehr hoch-Q Induktor hin, der sich für RF- und resonante Anwendungen eignet.

Warum der Q-Faktor bei der Auswahl von Induktoren wichtig ist

Viele Induktoren haben möglicherweise denselben Induktivitätswert, funktionieren jedoch in echten Schaltungen sehr unterschiedlich. Der Q-Faktor hilft, die Effizienz und Verlustmerkmale eines Induktors bei einer bestimmten Betriebsfrequenz zu bewerten. Der Q-Faktor hilft, die Verlustmerkmale von Induktoren zu vergleichen, die bei derselben Frequenz betrieben werden. Aus diesem Grund wird der Q-Faktor häufig zusammen mit Induktivität, Strombewertung, DC-Widerstand und Selbstresonanzfrequenz bei der Auswahl eines Induktors betrachtet.

Faktoren, die den Q-Faktor des Induktors reduzieren

Mehrere Verlustmechanismen reduzieren den Q-Faktor eines praktischen Induktors.

DC Wicklungswiderstand (DCR)

Der Kupferdraht, der für die Wicklung verwendet wird, hat einen endlichen Widerstand, der als DC-Widerstand (DCR) bekannt ist. Wenn Strom durch die Wicklung fließt, wird Energie als Wärme dissipiert.

Der DCR hängt von ab:

• Drahtdurchmesser

• Drahtlänge

• Anzahl der Windungen

• Leitermaterial

Im Allgemeinen erzeugen größere Drahtdurchmesser einen geringeren Widerstand und verbessern die Effizienz.

AWG	mΩ/ft	mΩ/m	AWG	mΩ/ft	mΩ/m	AWG	mΩ/ft	mΩ/m	AWG	mΩ/ft	mΩ/m
0	0.1	0.32	10	1	3.2	20	10	32	30	100	320
1	0.125	0.4	11	1.25	4	21	12.5	40	31	125	400
2	0.16	0.5	12	1.6	5	22	16	50	32	160	500
3	0.2	0.64	13	2	6.4	23	20	64	33	200	640
4	0.25	0.8	14	2.5	8	24	25	80	34	250	800
5	0.32	1	15	3.2	10	25	32	100	35	320	1000
6	0.4	1.25	16	4	12.5	26	40	125	36	400	1250
7	0.5	1.6	17	5	16	27	50	160	37	500	1600
8	0.64	2	18	6.4	20	28	64	200	38	640	2000
9	0.8	2.5	19	8	25	29	80	250	39	800	2500

Tabelle: Der ungefähre Widerstand von Kupferdraht kann verwendet werden, um den Widerstand verschiedener AWG-Drahtgrößen zu vergleichen. Dickere Leiter haben einen niedrigeren Widerstand und tragen typischerweise zu einem höheren Q-Faktor bei.

AC-Widerstand und Hauteffekt

Mit steigender Frequenz verteilt sich der Strom nicht mehr gleichmäßig im Leiter.

Stattdessen konzentriert sich der Strom nahe der Leitungsoberfläche. Dieses Phänomen wird als Hauteffekt bezeichnet. Die verringerte effektive Leiterfläche erhöht den AC-Widerstand und verursacht zusätzliche Leistungsverluste.

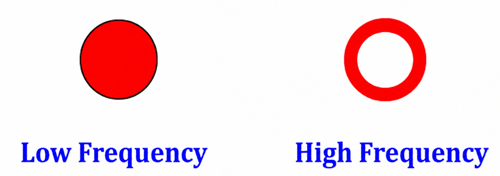

Stromflussbereich in einer Spule

Die Abbildung zeigt, wie der Strom bei niedrigen Frequenzen nahezu den gesamten Querschnitt des Leiters einnimmt, während er sich bei höheren Frequenzen auf eine dünne äußere Schicht beschränkt. Diese Verringerung der nutzbaren Leiterfläche erhöht den Widerstand und verringert den Q-Faktor.

Näherungseffekt

In praktischen Induktivitäten sind die Leiter eng beieinander angeordnet. Die von benachbarten Wicklungen erzeugten Magnetfelder zwingen den Strom, sich in bestimmten Regionen des Drahts zu konzentrieren.

Dieses Phänomen wird als Näherungseffekt bezeichnet.

Bei hohen Frequenzen kann der Näherungseffekt den AC-Widerstand erheblich erhöhen und zu größeren Verlusten führen als der Hauteffekt allein, insbesondere in mehrlagigen Wicklungen und Hochstrominduktivitäten.

Kerverlust

Induktivitäten, die magnetische Kerne verwenden, erfahren zusätzliche Verluste innerhalb des Kernmaterials.

Der Kerverlust besteht hauptsächlich aus:

• Hystereseverlust

• Wirbelstromverlust

Diese Verluste nehmen mit der Betriebsfrequenz und der Magnetflussdichte zu.

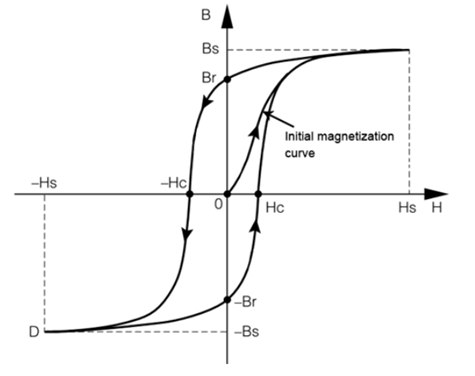

B-H-Kurve von weichem Ferrit

Die B-H-Kurve veranschaulicht das magnetische Verhalten von Ferritmaterialien. Die umschlossene Fläche der Hystereseschleife stellt die während jedes Magnetisierungszyklus verlorene Energie dar. Größere Schleifenflächen entsprechen größeren Hystereseverlusten und schlechterem Q-Faktor-Verhalten.

Parasitäre Kapazität

Benachbarte Wicklungswendel sind durch Isolierung getrennt, was kleine unbeabsichtigte Kondensatoren in der Wicklungsstruktur erzeugt.

Dieser Effekt wird als Zwischenwicklungs-Kapazität oder parasitäre Kapazität bezeichnet.

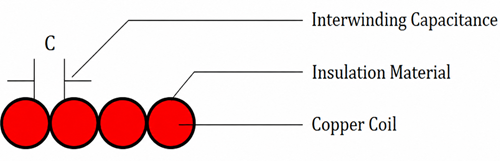

Zwischenwicklungs-Kapazität zwischen Wicklungen

Die Abbildung zeigt, wie die Isolierung zwischen benachbarten Wicklungen verteilte Kapazität bildet. Obwohl diese Kapazität nicht direkt resistive Verluste verursacht, beeinflusst sie die Hochfrequenzeigenschaften und trägt zur Selbstresonanzfrequenz (SRF) der Induktivität bei.

Q-Faktor und Energiespeicherung

Der Q-Faktor kann auch als Verhältnis zwischen gespeicherter Energie und dissipierter Energie während jedes Zyklus ausgedrückt werden.

Diese Definition bietet eine physikalische Interpretation des Q-Faktors.

• Hoch-Q-Induktivitäten speichern viel mehr Energie, als sie verlieren.

• Niedrig-Q-Induktivitäten dissipieren einen größeren Prozentsatz der gespeicherten Energie als Wärme.

Wie die Frequenz den Q-Faktor beeinflusst

Der Q-Faktor bleibt nicht konstant über die Frequenz.

Typischerweise:

• Der Q-Faktor steigt zunächst an, während die induktive Reaktanz steigt.

• Ein Spitzen-Q-Wert wird bei einer bestimmten Frequenz erreicht.

• Der Q-Faktor sinkt bei höheren Frequenzen, da der AC-Widerstand, Kernverluste und parasitäre Effekte dominieren.

Aus diesem Grund geben Hersteller in der Regel den Q-Faktor bei einer bestimmten Testfrequenz an, anstatt einen einzelnen Wert für alle Betriebsbedingungen bereitzustellen.

Typische Q-Faktor-Werte gängiger Induktivitäten

Der Q-Faktor variiert erheblich je nach Konstruktion der Induktivität, Kernmaterial und Betriebsfrequenz.

Induktivität Typ	Typischer Q-Bereich
Leistungsinduktivitäten	5–50
Ferritkern-Induktivitäten	20–150
Luftkern-RF-Induktivitäten	50–300+
Hochfrequenz-RF-Induktivitäten	100–500+
Chip-Induktivitäten (SMD)	10–100

Wie der Qualitätsfaktor einer Induktivität die Kreisleistung beeinflusst

Der Qualitätsfaktor, oder Q-Faktor, hat direkte Auswirkungen darauf, wie eine Induktivität in einer Schaltung funktioniert. Er ist besonders wichtig in Filtern, Resonanzkreisen, RF-Systemen, Oszillatoren und Kommunikationsgeräten, bei denen die Frequenzkontrolle von Bedeutung ist.

Einfach ausgedrückt zeigt der Q-Faktor, wie selektiv und effizient eine Induktivität bei einer bestimmten Frequenz ist. Ein höherer Q-Wert bedeutet, dass die Induktivität geringere Verluste hat und eine schärfere Frequenzantwort erzeugen kann. Ein niedrigerer Q-Wert bedeutet, dass die Induktivität höhere Verluste hat und eine breitere, weniger selektive Antwort produziert.

Q-Faktor und Filterbandbreite

In Filterkreisen beeinflusst der Q-Faktor stark die Bandbreite. Die Bandbreite ist der Frequenzbereich, den ein Filter zulässt.

Eine Hoch-Q-Induktivität erzeugt eine enge Bandbreite. Dies ist nützlich, wenn eine Schaltung eine bestimmte Frequenz auswählen und nahegelegene unerwünschte Signale ablehnen muss. Diese Art von Antwort ist in RF-Filtern, Rundfunkempfängern, drahtlosen Kommunikationssystemen und abgestimmten Schaltungen üblich.

Eine Niedrig-Q-Induktivität erzeugt eine breitere Bandbreite. Dies kann nützlich sein, wenn die Schaltung einen breiteren Frequenzbereich passieren lassen muss, bietet jedoch auch geringere Selektivität.

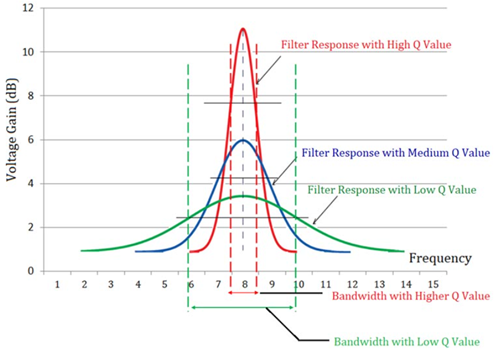

Die Filterantwort bei unterschiedlichen Q-Werten zeigt, wie der Q-Faktor die Form einer Filterantwort verändert.

Die rote Kurve repräsentiert einen hohen Q-Wert. Er hat den höchsten Spitzengewinn und die schmalste Bandbreite. Das bedeutet, dass das Filter sehr selektiv ist und hauptsächlich Signale in der Nähe der Mittenfrequenz durchlässt.

Die blaue Kurve repräsentiert einen mittleren Q-Wert. Sie bietet eine ausgewogene Antwort mit moderatem Gewinn und moderater Bandbreite.

Die grüne Kurve repräsentiert einen niedrigen Q-Wert. Sie hat eine niedrigere Spitze und eine breitere Bandbreite. Das bedeutet, dass das Filter einen breiteren Frequenzbereich durchlässt, aber weniger effektiv bei der Auswahl einer genauen Frequenz ist.

Hoch-Q vs. Niedrig-Q Induktivitäten

Vergleichspunkt	Hoch-Q Induktivität	Niedrig-Q Induktivität
Typischer Q-Faktor Bereich	Üblicherweise über 50; RF-Typen können 100–300+ erreichen	Üblicherweise unter 20; oft um 5–20
Hauptverhalten	Speichert Energie effizient mit geringen Verlusten	Hat höhere Verluste und breitere Antwort
Äquivalenter Serienwiderstand	Niedriger ESR	Höherer ESR
Leistungsverlust	Niedrigerer Leistungsverlust	Höherer Leistungsverlust
Wärmeentwicklung	Niedrigere Erwärmung	Mehr Erwärmung
Bandbreite	Schmale Bandbreite	Breite Bandbreite
Frequenz Selektivität	Sehr gut; trennt nahe Frequenzen besser	Niedriger; lässt einen breiteren Frequenzbereich passieren
Resonanzspitze	Scharfe und hohe Spitze	Breite und niedrigere Spitze
Filter Leistung	Am besten für schmalbandige und abgestimmte Filter	Besser für breitbandige oder nicht-selektive Filterung
Signalablehnung außerhalb des Durchlassbereichs	Stärkere Dämpfung unerwünschter Signale	Schwächere Dämpfung unerwünschter Signale
Effizienz	Hohe Effizienz bei der konstruierten Frequenz	Niedrigere Effizienz da mehr Energie verloren geht
Frequenz Empfindlichkeit	Empfindlicher gegenüber Toleranzen, Layout und Frequenzverschiebung	Weniger empfindlich gegenüber exaktem Tuning
Vorteil	Geringe Verluste, hohe Selektivität, starker resonanter Gewinn, bessere RF-Leistung	Breitere Bandbreite, einfacheres Design, oft geringere Kosten, nützlich in Leistungsschaltungen
Nachteil	Schmale Bandbreite, höhere Kosten, benötigt sorgfältiges Layout, nicht ideal für breitbandige Schaltungen	Höhere Verluste, geringerer Gewinn, schlechtere Selektivität, mehr Wärme
Typische Anwendungen	RF-Filter, Bandpass-Filter, Oszillatoren, Antennenanpassung, Rundfunkempfänger, abgestimmte Schaltungen, drahtlose Systeme	DC-DC Wandler, Netzteil-Drosseln, EMI-Filter, Breitband-Schaltungen, Energiespeicher-Induktivitäten
Am besten verwendet, wenn	Der Schaltkreis eine scharfe Abstimmung, geringe Verluste und eine schmalbandige Frequenzkontrolle benötigt	Der Schaltkreis eine breitere Bandbreite, Leistungsaufnahme oder allgemeine Filterung benötigt

Selbstresonante Frequenz und Q-Faktor

Jeder praktische Induktor enthält parasitäre Kapazitäten zwischen seinen Wicklungen. Zusammen mit der Induktivität erzeugt diese Kapazität eine natürliche Resonanzfrequenz, die als Selbstresonante Frequenz (SRF) bekannt ist.

Wenn die Betriebsfrequenz sich der SRF nähert, erreicht der Q-Faktor typischerweise seinen maximalen Wert und beginnt dann schnell zu sinken. Oberhalb der selbstresonanten Frequenz verhält sich die Komponente mehr wie ein Kondensator als wie ein Induktor.

Für einen zuverlässigen Betrieb des Schaltkreises sollten Sie einen Induktor auswählen, dessen SRF deutlich höher als die vorgesehene Betriebsfrequenz ist.

So verbessern Sie den Q-Faktor von Induktoren

Mehrere Entwurfstechniken können den Q-Faktor eines Induktors verbessern:

- Verwenden Sie dickere Leiter, um den DC-Widerstand zu reduzieren.

- Verwenden Sie verlustarme Kernmaterialien.

- Reduzieren Sie die Anzahl der Wicklungslagen.

- Minimieren Sie die Verluste durch Näheffekt.

- Verwenden Sie Litzenkabel in Hochfrequenzanwendungen.

- Betreiben Sie weit unterhalb der selbstresonanten Frequenz.

- Wählen Sie Induktoren mit niedrigen ESR-Spezifikationen aus.

Die Verbesserung des Q-Faktors kann die Effizienz erhöhen, die Erwärmung reduzieren und die Gesamtleistung des Schaltkreises verbessern.

Praktische Anwendungen von Hoch-Q-Induktore

RF-Filter und Kommunikationssysteme

Hoch-Q-Induktoren werden häufig in RF-Filtern für drahtlose Kommunikationssysteme verwendet. Diese Filter helfen, das gewünschte Signal von nahegelegenen unerwünschten Frequenzen zu trennen, während der Signalverlust gering gehalten wird. Sie sind nützlich in Mobilfunknetzen, Rundfunksendern, Satellitensystemen, GPS-Empfängern und drahtlosen Datenverbindungen.

Oszillator-Schaltungen

Oszillator-Schaltungen verwenden Induktivitäten und Kondensatoren, um stabile wiederholende Signale zu erzeugen. Ein Hoch-Q-Induktor hilft, Verluste im Resonanzkreis zu reduzieren, was besserer Frequenzstabilität, saubereren Wellenformen und geringerem Phasenrauschen zugutekommt. Dies ist wichtig in Signalgeneratoren, Frequenzsynthesizern, Sendern und Timing-Schaltungen.

Antennenanpassungsnetzwerke

Hoch-Q-Induktoren werden in Antennenanpassungsnetzwerken eingesetzt, um den Leistungsübertrag zwischen dem Sender und der Antenne zu verbessern. Da sie geringere Verluste aufweisen, erreicht mehr RF-Leistung die Antenne, anstatt als Wärme verloren zu gehen. Dies kann die Übertragungseffizienz verbessern und eine bessere Reichweite drahtloser Signale unterstützen.

Resonante Tank-Schaltungen

Hoch-Q-Induktoren werden auch in resonanten Tank-Schaltungen verwendet, bei denen geringe Verluste helfen, eine starke Resonanz und einen stabilen Betrieb des Schaltkreises aufrechtzuerhalten.

Prüf- und Messtechnikgeräte

Viele Prüfgeräte benötigen eine genaue Signalquelle und Frequenzanalyse. Hoch-Q-Induktoren helfen, interne Schaltungsverluste zu reduzieren, wodurch eine bessere Stabilität und Messgenauigkeit in Geräten wie Spektrumanalysatoren, Signalgeneratoren, Impedanzanalysatoren und Netzwerk-Analysatoren unterstützt wird.

Luft- und Raumfahrt- sowie Verteidigungs-Elektronik

Systeme in der Luft- und Raumfahrt sowie in der Verteidigung arbeiten oft in anspruchsvollen Hochfrequenzumgebungen. Hoch-Q-Induktoren helfen, die Signalempfindlichkeit zu verbessern und unerwünschte Frequenzinterferenzen in Radar-, Navigations- und Militärkommunikationssystemen zu reduzieren.

Medizinische und wissenschaftliche Geräte

Medizinische und wissenschaftliche Instrumente erfordern oft saubere Hochfrequenzsignale und stabile Messleistungen. Hoch-Q-Induktoren helfen, Signalverluste und Rauschen in Systemen wie medizinischen Bildgebungsgeräten, RF-Sensoren und Labor-Messgeräten zu reduzieren.

Fazit

Das Verständnis des Q-Faktors hilft Ihnen, den richtigen Induktor für einen Schaltkreis auszuwählen, anstatt nur den Induktivitätswert zu betrachten. Zwei Induktoren können denselben Induktivitätswert haben, aber bei hohen Frequenzen sehr unterschiedlich arbeiten. Indem Sie verstehen, wie der Q-Faktor funktioniert, können Sie besser nachvollziehen, warum einige Induktoren besser für eine scharfe Frequenzwahl, geringere Leistungsverluste und stabile Schaltkreisleistungen geeignet sind.

Häufig gestellte Fragen [FAQ]

1. Können zwei Induktore mit derselben Induktivität unterschiedliche Q-Faktoren haben?

Ja. Zwei Induktore können denselben Induktivitätswert haben, aber unterschiedliche Wickelwiderstände, Kernmaterialien, Bauweisen und parasitäre Eigenschaften aufweisen. Diese Unterschiede können zu erheblich unterschiedlichen Q-Faktor-Werten und Leistungen führen.

2. Warum geben Datenblätter den Q-Faktor bei einer bestimmten Frequenz an?

Q-Faktor ändert sich mit der Frequenz, da die induktive Reaktanz, der AC-Widerstand und die Kernverluste bei Änderungen der Frequenz variieren. Ein gemessener Q-Wert bei einer Frequenz spiegelt möglicherweise nicht die Leistung bei einer anderen Frequenz wider.

3. Führt eine höhere Induktivität immer zu einem höheren Q-Faktor?

Nein. Obwohl die induktive Reaktanz mit der Induktivität zunimmt, erfordert eine höhere Induktivität oft mehr Wicklungen, was den Widerstand und die Verluste erhöhen kann. Der endgültige Q-Faktor hängt sowohl von der Reaktanz als auch von den Gesamverlusten ab.

4. Wie beeinflusst die Temperatur den Q-Faktor eines Induktors?

Mit steigender Temperatur erhöht sich auch der Widerstand des Leiters. Ein höherer Widerstand führt zu höheren Energieverlusten, was den Q-Faktor und die Gesamt-effizienz des Induktors verringern kann.

5. Warum werden Luftkern-Induktoren häufig in Hoch-Q-Designs verwendet?

Luftkern-Induktoren beseitigen magnetische Kernverluste wie Hysterese- und Wirbelstromverluste. Dies kann helfen, sehr hohe Q-Faktor-Werte zu erreichen, insbesondere in RF- und Hochfrequenzschaltungen.

6. Was passiert, wenn ein Induktor nahe seiner Selbst-resonanzfrequenz arbeitet?

Wenn die Betriebsfrequenz der Selbst-resonanzfrequenz näherkommt, wird die parasitäre Kapazität signifikant. Der Q-Faktor kann einen Höhepunkt erreichen und dann schnell abfallen, wodurch der Induktor sein beabsichtigtes induktives Verhalten verliert.
