IR2110 Funktionsprinzip und Schaltungsdesign

Der IR2110 ist ein Hochvolt-MOSFET- und IGBT-Treiber-IC, der verwendet wird, um Leistungsschalter in anspruchsvollen elektronischen Schaltungen zu steuern. Er ist mit getrennten Hoch- und Niedrigseitenausgängen ausgestattet, die es ihm ermöglichen, zwei Schaltvorrichtungen in Schaltungen wie Halbbrücken- und Vollbrückendesigns zu steuern. In diesem Artikel werden die Funktionen und Spezifikationen des IR2110, die Pin-Konfiguration, die interne Architektur, typische Anwendungsschaltungen, praktische Konstruktionsüberlegungen, der Vergleich mit ähnlichen Treiber-ICs, Auswahlfaktoren und beliebte Alternativen behandelt.

Katalog

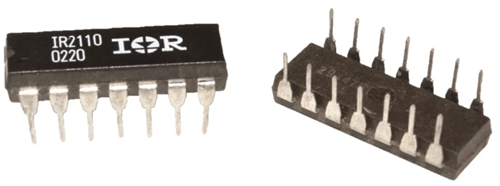

Was ist IR2110 MOSFET/IGBT-Treiber-IC?

Der IR2110 ist ein Hochvolt-, Hochgeschwindigkeits-Gate-Treiber-IC, das entwickelt wurde, um LeistungsmOSFETs und IGBTs zu steuern. Er verfügt über unabhängige Hoch- und Niedrigseite-Ausgangskanäle, die es ihm ermöglichen, Schaltvorrichtungen mit genauer und zuverlässiger Gate-Steuerung zu betreiben.

Der IR2110 verwendet robuste CMOS-Technologie, unterstützt Standard-CMOS- und LSTTL-Logikpegel und beinhaltet eine Hochstrom-Pufferstufe, um die Schaltleistung zu verbessern. Sein schwebender Hochseitenausgang kann bis zu 500 V betreiben und ist damit für anspruchsvolle Hochvolt-Schaltungsdesigns geeignet.

Wenn Sie interessiert sind, den IR2110 zu kaufen, kontaktieren Sie uns bitte für Preise und Verfügbarkeit.

Funktionen & Spezifikationen des IR2110

Parameter	Spezifikation
Treibertyp	Hochvolt-, Hochgeschwindigkeits-MOSFET- und IGBT-Treiber
Anzahl der Kanäle	Unabhängige Hoch- und Niedrigseite-Treiber
Schwebende Kanalspannung	Bis zu 500 V
Verarbeitungstechnologie	HVIC und latch-immune CMOS
Logik-Eingabetyp	CMOS- und LSTTL-kompatibel
Schwebendes Kanal-Design	Für Bootstrap-Betrieb ausgelegt
Gate-Treiberversorgungsspannungsbereich (VCC)	10 V bis 20 V
VDD-Bereich	5 V bis 20 V
Spitzen-Ausgangsstrom (Source)	2 A typ.
Spitzen-Ausgangsstrom (Sink)	2 A typ.
Unterspannungs-Schutzschaltung (UVLO)	Verfügbar auf beiden Kanälen
dV/dt-Immunität	Hohe Geräuschimmunität
Negative transiente Spannung	Tolerant
Eingabetyp	CMOS Schmitt-Trigger mit Pull-Down
Abschaltfunktion	Zyklusbasierte, kantengetriggerte Abschaltlogik
Verzögerungsanpassung	Angepasste Ausbreitungsverzögerung zwischen den Kanälen
Ausgangsbeziehung	Ausgänge in Phase mit Eingängen
Logik und Leistung Erdungsversatz	±5 V
Hochgeschwindigkeits- Betrieb	Optimiert für schnelle Schaltanwendungen
Verfügbare Gehäuse	14-Pin DIP, 16-Pin SOIC

IR2110 Pin-Belegung und Pin-Funktionen

Pin Nr.	Pin Name	Typ	Funktion
1	LO	Ausgang	Ausgang des Gate-Treibers für die Niederseite. Stellt das Gatesignal für den Niederseiten-MOSFET oder IGBT bereit.
2	COM	Erde	Rückführungsweg der Niederseite und Bezug zur Erdung für die Ausgangsstufe des Treibers.
3	VCC	Stromversorgung	Versorgungs- Spannung für die Ausgangsstufe des Gate-Treibers der Niederseite. Typischerweise 10 V bis 20 V.
4	NC	Keine Verbindung	Interne Verbindung nicht verwendet. Unverbunden lassen, es sei denn, der Hersteller gibt etwas anderes an.
5	VS	Schwebende Rückführung	Rückführungs Bezug für den Treiber der Oberseite. Verbunden mit der Quelle des Oberseiten-MOSFET oder dem Emitter des Oberseiten-IGBT.
6	VB	Schwebende Versorgung	Schwebender Stromversorgungs- Eingang für den Treiber der Oberseite. In der Regel mit einem Bootstrap-Kondensator verbunden.
7	HO	Ausgang	Ausgang des Gate-Treibers für die Oberseite. Steuert das Gate des Oberseiten-MOSFET oder IGBT.
8	VDD	Logikversorgung	Versorgungs- Spannung für die Logikschaltungen. Unterstützt logische Eingabestufen und interne Steuerungsschaltungen.
9	HIN	Eingang	Logik-Eingang, der den Ausgang der Oberseite (HO) steuert. Ein hoher Eingang schaltet den Treiber der Oberseite ein.
10	SD	Eingang	Steuerungseingang für das Abschalten. Wird verwendet, um beide Treiberausgänge zur Fehlersicherung oder Systemkontrolle zu deaktivieren.
11	LIN	Eingang	Logik-Eingang, der den Ausgang der Niederseite (LO) steuert. Ein hoher Eingang schaltet den Treiber der Niederseite ein.
12	VSS	Logik-Erdung	Erdungs- Bezug für die Logikversorgung und Steuereingänge.
13	NC	Keine Verbindung	Interne Verbindung nicht verwendet. Unverbunden lassen, es sei denn, der Hersteller gibt etwas anderes an.
14	NC	Keine Verbindung	Interne Verbindung nicht verwendet. Unverbunden lassen, es sei denn, der Hersteller gibt etwas anderes an.

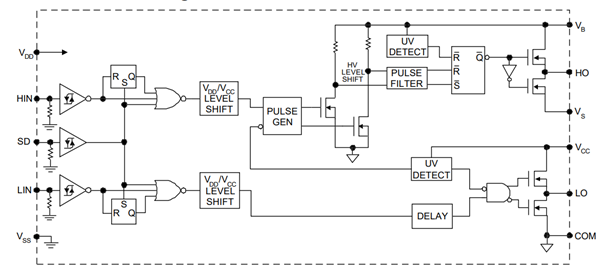

Internes Blockdiagramm & Architektur des IR2110

Der IR2110 enthält separate Treiberabschnitte für die Ober- und Niederseite, die entwickelt wurden, um Leistungsmosfets oder IGBTs in Schaltanwendungen zu steuern. Innerhalb des Gerätes durchlaufen die Eingangssignale Schmitt-Trigger-Schaltungen, die die Störfestigkeit verbessern und einen zuverlässigen Betrieb in elektrisch störenden Umgebungen gewährleisten. Interne Logikschaltungen verarbeiten die Steuersignale und verwalten den Betrieb beider Treiberkanäle.

Ein Schlüsselbestandteil der Architektur ist die Hochspannungspegelverschiebungsschaltung. Dieses Block überträgt Steuerinformationen vom niederstromlogischen Abschnitt zur schwebenden Oberseitentreibersektion, sodass das Gerät in Anwendungen betrieben werden kann, in denen der Schaltknoten über einen weiten Spannungsbereich bewegt wird. Der schwebende Treiber wird über die Anschlüsse VB und VS mit Strom versorgt, um eine ordnungsgemäße Gate-Steuerung des oberen Schaltgeräts zu ermöglichen.

Der IR2110 beinhaltet auch mehrere Schutz- und Timingfunktionen. Die Unterspannungsüberwachung (UVLO) überwacht kontinuierlich die Treiberspannungen und deaktiviert die Ausgänge, wenn die Spannung unter ein sicheres Betriebsniveau fällt. Pulsfilterung hilft unerwünschte Störimpulse abzulehnen, während die Abschaltfunktion eine bequeme Methode bietet, um beide Treiberkanäle während Fehlerzustände oder Systemschutzereignisse zu deaktivieren.

Typische IR2110-Anwendungsschaltungen

Der IR2110 wird häufig in Halbbrücke, Vollbrücke und Hochleistungs-Schaltungsschaltungen verwendet. Eine gängige Anwendung besteht aus zwei N-Kanal-MOSFETs, die in einer Halbbrücke angeordnet sind, um eine effiziente Kontrolle über die an eine Last gelieferten Leistung zu ermöglichen. Diese Konfiguration ist häufig in Motorantrieben, DC-AC-Wechselrichtern, Schaltnetzteilen, USV-Systemen und Induktionsheizgeräten zu finden.

Eine Bootstrap-Diode und ein Kondensator werden typischerweise verwendet, um die schwebende Versorgung zu erzeugen, die für den Treiber der Oberseite erforderlich ist. Während des Betriebs speichert der Kondensator Energie und liefert die Spannung, die benötigt wird, um den oberen MOSFET einzuschalten. Dieser Ansatz beseitigt die Notwendigkeit einer separaten isolierten Stromquelle für den Gate-Treiber der Oberseite, was die Komplexität des Schaltkreises und die Kosten reduziert.

Zusätzliche externe Komponenten werden üblicherweise hinzugefügt, um die Leistung zu verbessern. Gate-Widerstände helfen, die Schaltgeschwindigkeit zu steuern und die Spannungsschwankungen zu reduzieren, während Pull-Down-Widerstände sicherstellen, dass die Leistungstransistoren im definierten Aus-Zustand bleiben, wenn kein Steuersignal vorhanden ist. Diese Komponenten tragen zu einem stabilen und zuverlässigen Schaltbetrieb bei.

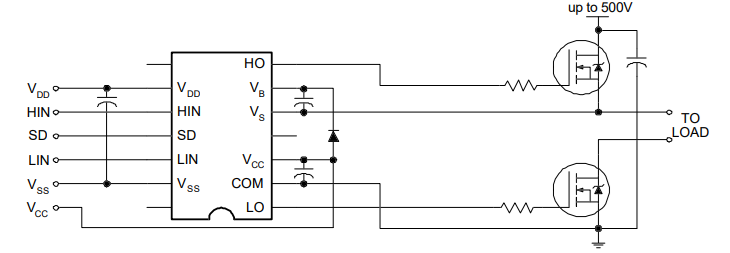

Wie man den IR2110 in praktischen Designs verwendet

Erfolgreiche IR2110-Designs beginnen mit einem ordnungsgemäßen PCB-Layout und der Entkopplung der Stromversorgung. Entkopplungskondensatoren sollten in der Nähe der VCC-COM und VDD-VSS-Pins platziert werden, um Spannungseinbrüche während schneller Schaltvorgänge zu reduzieren. Die Gate-Anschlussleitungen sollten kurz und direkt sein, um parasitäre Induktivität zu minimieren, während Hochspannungs- und Niederspannungsabschnitte einen angemessenen Abstand für Sicherheit und Signalstabilität haben sollten.

Die Auswahl des Gate-Widerstands ist ebenfalls wichtig, da er die Schaltgeschwindigkeit des MOSFET oder IGBT steuert. Ein kleinerer Gate-Widerstand ermöglicht schnelleres Schalten, kann jedoch das Ringen und elektromagnetische Störungen erhöhen. Ein größerer Gate-Widerstand verlangsamt die Schaltkante und kann das Rauschen reduzieren, aber die Schaltverluste erhöhen.

Der Schaltkreis muss eine ordnungsgemäße Schutzzeitsteuerung zwischen den Hochseitengeräten und den Niederspannungsgeräten enthalten. Dies verhindert, dass beide Schalter gleichzeitig einschalten, was zu Durchschussspannungen führen und die Leistungseinheit beschädigen kann.

Für eine bessere Zuverlässigkeit sollten Sie Techniken zur Rauschreduzierung anwenden, wie z. B. kurze Erdungspfad, feste COM-Verbindung, ordnungsgemäße Entkopplung und sorgfältiges Routing der HIN- und LIN-Signale von rauschenden Schaltknoten weg. Zu den Schutzempfehlungen gehört die ordnungsgemäße Verwendung der Unterspannungsabschaltung, das Hinzufügen geeigneter Gate-Widerstände, die Überprüfung der Größe des Bootstrap-Kondensators und der Schutz der MOSFETs oder IGBTs vor Überstrom, Überspannung und Überhitzung.

IR2110 vs IR2101 vs IR2104

Funktion	IR2110	IR2101	IR2104
Treiberart	Hochseitiger und Niederspannungs-Treiber	Hochseitiger und Niederspannungs-Treiber	Hochseitiger und Niederspannungs-Treiber mit interner Schutzzeit
Hochseitige Schwimmversorgungsspannung	Bis zu 500 V	Bis zu 600 V	Bis zu 600 V
Ausgangskanäle	Unabhängige Hochseitenausgänge und Niederspannungsausgänge	Unabhängige Hochseitenausgänge und Niederspannungsausgänge	Komplementäre Hochseitenausgänge und Niederspannungsausgänge
Spitzenausgangsstrom (Quelle)	2 A	130 mA	210 mA
Spitzenausgangsstrom (Senke)	2 A	270 mA	360 mA
Logikversorgungsspannung (VDD)	5 V bis 20 V	Nicht erforderlich	Nicht erforderlich
Treiberversorgungsspannung (VCC)	10 V bis 20 V	10 V bis 20 V	10 V bis 20 V
Logik-Eingangspins	HIN, LIN, SD	HIN, LIN	IN, SD
Abschaltpin	Ja	Nein	Ja
Unterspannungsabschaltung (UVLO)	Hochseitig und Niederspannig	Hochseitig und Niederspannig	Hochseitig und Niederspannig
Pegelwandler	Ja	Ja	Ja
Bootstrap-Betrieb	Ja	Ja	Ja
Abgestimmte Laufzeitverzögerung	Ja	Nein	Nein
Interne Schutzzeit	Nein	Nein	Ja
Schutzzeitsteuerung	Extern	Extern	Intern
Unabhängige Steuerung beider Ausgänge	Ja	Ja	Nein
Ausgangslogik-Konfiguration	Unabhängig	Unabhängig	Komplementär
Rauschimmunität	Hoch	Hoch	Hoch
MOSFET-Kompatibilität	N-Kanal-MOSFETs	N-Kanal-MOSFETs	N-Kanal-MOSFETs
IGBT-Kompatibilität	Ja	Begrenzte Ansteuerfähigkeit	Begrenzte Ansteuerfähigkeit
Schaltfrequenzfähigkeit	Hoch	Moderat	Moderat
Gate-Ansteuerstärke	Hoch	Niedrig	Mittel
Externe Komponenten erforderlich	Moderat	Niedrig	Niedrig
Konstruktionskomplexität	Moderat	Einfach	Sehr einfach
Gehäuseoptionen	DIP, SOIC	DIP, SOIC	DIP, SOIC

Faktoren, die vor der Auswahl des IR2110 zu berücksichtigen sind

Anforderungen an die Schaltfrequenz

Der IR2110 ist für Hochgeschwindigkeitswechsel ausgelegt und kann in Anwendungen wie Wechselrichtern, Motorantrieben und Schaltnetzteilen eingesetzt werden. Bevor Sie das Gerät auswählen, sollten Sie die beabsichtigte Schaltfrequenz bewerten und sicherstellen, dass die MOSFETs oder IGBTs bei dieser Geschwindigkeit effizient angesteuert werden können. Höhere Schaltfrequenzen können die Systemleistung verbessern und die Größe der magnetischen Komponenten reduzieren, aber sie erhöhen auch die Schaltverluste und die Wärmeentwicklung.

MOSFET- oder IGBT-Auswahl

Der IR2110 kann sowohl N-Kanal-MOSFETs als auch IGBTs ansteuern, aber die Anforderungen an die Gate-Ansteuerung dieser Geräte können stark variieren. MOSFETs werden im Allgemeinen für den Hochfrequenzbetrieb bevorzugt, da sie eine schnellere Schaltgeschwindigkeit haben, während IGBTs oft in Anwendungen mit höheren Spannungen und höheren Strömen eingesetzt werden. Das gewählte Leistungsgerät sollte mit der Gate-Ansteuerungsspannung und der Ausgangsstromfähigkeit des IR2110 kompatibel sein.

Eingangslogik-Kompatibilität

Der IR2110 unterstützt standardisierte CMOS- und LSTTL-Logikpegel, was ihn mit vielen Mikrocontrollern, DSPs und PWM-Controllern kompatibel macht. Sie sollten überprüfen, ob die logische Ausgangsspannung des Steuerkreises die Eingangsanforderungen des Treibers erfüllt, um zuverlässiges Schalten und ordnungsgemäße Signalwahrnehmung zu gewährleisten.

Anforderungen an die Stromversorgung

Die richtigen Versorgungsspannungen sind für einen zuverlässigen Betrieb unerlässlich. Der IR2110 benötigt typischerweise eine Gate-Ansteuerungsspannung von 10 V bis 20 V, während der Hochseitentreiber eine Bootstrap-Schaltung verwendet, um seine schwebende Versorgung zu erzeugen. Angemessene Glättungskondensatoren und ein richtig dimensionierter Bootstrap-Kondensator sollten einbezogen werden, um einen stabilen Betrieb während des Schaltens aufrechtzuerhalten.

Isolationsanforderungen

Der IR2110 verwendet eine Pegelverschiebungsarchitektur anstelle von galvanischer Isolierung. Für viele Halbbrücken- und Vollbrückenschaltungen ist dieser Ansatz ausreichend und trägt zur Reduzierung der Schaltungscomplexität bei. Anwendungen, die eine sichere Isolation, hohe Störfestigkeit gegen Gleichtaktgeräusche oder isolierte Steuerungssysteme erfordern, benötigen möglicherweise einen isolierten Gate-Treiber anstelle des IR2110. Die frühzeitige Bewertung der Isolationsanforderungen im Entwurfsprozess trägt dazu bei, die Einhaltung der Sicherheits- und Leistungsanforderungen des Systems sicherzustellen.

Beliebte Alternativen zum IR2110

• IR2113

• IRS2110

• IRS2113

• IR2101

• IR2104

• IRS2184

• FAN7392

• UCC27714

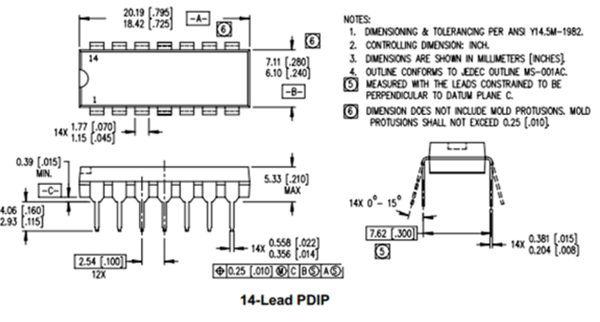

Mechanische Abmessungen des IR2110

Fazit

Der IR2110 von Infineon Technologies kombiniert die Ansteuerung von Hoch- und Niederspannungs-MOSFETs, starke Ausgangsstromfähigkeit, Bootstrap-Betrieb und nützliche Schutzfunktionen in einem einzigen IC. Diese Funktionen tragen zur Vereinfachung des Entwurfs von Leistungs-Schaltungen bei und bieten gleichzeitig eine zuverlässige Steuerung von MOSFETs und IGBTs in Hochspannungs-Schaltanwendungen. Mit seinen unabhängigen Treiberkanälen, der Pegelverschiebungsarchitektur und der Unterstützung für Hochgeschwindigkeitswechsel bleibt der IR2110 eine beliebte Wahl für Ingenieure, die Wechselrichter, Motorantriebe, Stromversorgungen und andere leistungselektronische Systeme entwerfen.

Häufig gestellte Fragen [FAQ]

1. Wie berechnen Sie den Wert des Bootstrap-Kondensators für einen IR2110-Schaltkreis?

Der Bootstrap-Kondensator sollte genügend Ladung speichern, um den Hochseitigen MOSFET während des gesamten Schaltzyklus vollständig zu aktivieren. Der Wert hängt von der Gate-Ladung des MOSFET, der Schaltfrequenz, den Leckströmen und dem gewünschten Spannungsmarge ab.

2. Kann der IR2110 mehrere MOSFETs parallel ansteuern?

Ja. Der IR2110 kann mehrere parallel geschaltete MOSFETs ansteuern, sofern die gesamte Gate-Ladung innerhalb der Kapazität des Treibers bleibt und für jeden MOSFET geeignete Gate-Widerstände verwendet werden.

3. Warum lässt der Hochseitige MOSFET in einigen IR2110-Entwürfen nicht einschalten?

Eine häufige Ursache ist ein falsch aufgeladener Bootstrap-Kondensator. Falsche Auswahl der Bootstrap-Diode, unzureichlicher Tastgrad oder Verdrahtungsfehler können ebenfalls verhindern, dass der High-Side-Treiber korrekt funktioniert.

4. Was passiert, wenn zwischen den High-Side- und Low-Side-Schaltern keine Totzeit hinzugefügt wird?

Ohne ausreichende Totzeit können beide Schalter gleichzeitig leiten, was zu Durchschlagstrom führt. Dies kann übermäßige Erwärmung, verringerte Effizienz und möglicherweise Schäden an den MOSFETs und der Treiberschaltung verursachen.

5. Kann der IR2110 mit 3,3 V-Mikrocontrollern verwendet werden?

In einigen Fällen ja, aber die Kompatibilität des Logikpegels sollte überprüft werden. Wenn das logische Signal nicht für einen zuverlässigen Betrieb ausreicht, kann ein Pegelwandlungszircuit erforderlich sein.

6. Wie beeinflusst der Wert des Gate-Widerstands die Leistung des IR2110?

Kleinere Gate-Widerstände erhöhen die Schaltgeschwindigkeit, können jedoch mehr Ringen und EMI erzeugen. Größere Widerstände reduzieren Rauschen und Schaltbelastungen, können jedoch die Schaltverluste erhöhen.

7. Was ist die maximale praktische Schaltfrequenz für den IR2110?

Die praktische Grenze hängt von der Gate-Ladung des MOSFET, dem PCB-Layout, den Werten der Gate-Widerstände und dem Design der Leistungsstufe ab. Viele Designs arbeiten erfolgreich von mehreren Kilohertz bis mehrere Hundert Kilohertz.

8. Wann sollte ein isolierter Gate-Treiber anstelle des IR2110 verwendet werden?

Ein isolierter Gate-Treiber wird oft bevorzugt, wenn die Anwendung eine Sicherheitsisolierung, eine hohe Störfestigkeit gegen Gleichtaktgeräusche oder separate Steuer- und Leistungsmassen erfordert.
