IR2110-basierte Hochfrequenz-Inverter-Entwicklung und -Implementierung

Ein Hochfrequenz-Inverter ist ein wichtiger Schaltkreis, der verwendet wird, um Gleichstrom (DC) in Wechselstrom (AC) für elektronische und Leistungssteuerungsanwendungen umzuwandeln. In diesem Design spielt der IR2110-Treiber eine Schlüsselrolle, da er dem Steuerschaltkreis ermöglicht, Hochseite- und Niedrigseite-MOSFETs sicher und effizient zu steuern. Dieser Artikel erklärt die Gestaltung und Implementierung eines IR2110-basierten Hochfrequenz-Inverters auf praktische Weise. Er behandelt die Systemstruktur, den Betrieb des IR2110-Treibers, die Steuerung des PIC16F716-Mikrocontrollers, die Erzeugung von PWM-Signalen, das Schalten von Vollbrücken-MOSFETs, die Ausgangsfilterung und Schutzmethoden.

Katalog

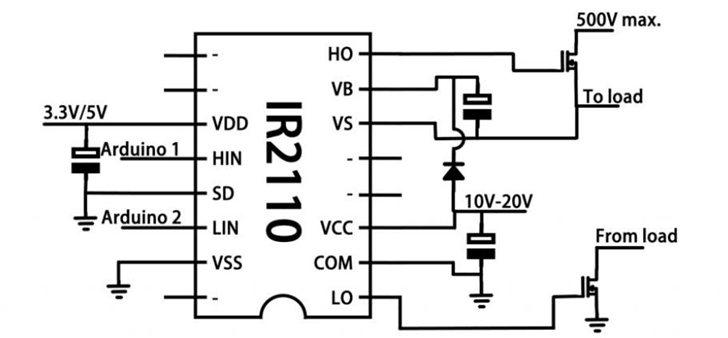

IR2110-Treiberschaltung

Überblick über das Hochfrequenz-Invertersystem

Die folgende Abbildung zeigt die Gesamtstruktur des Hochfrequenz-Invertersystems. Der Stromfluss beginnt mit dem AC-Eingang, der zuerst an einen einphasigen Brücken-Gleichrichter gesendet wird. Der Gleichrichter wandelt den AC-Eingang in eine Gleichspannung (DC) um und bildet den Gleichstrombus, der die Leistungsstufe des Inverters versorgt.

Nach der Gleichrichtung versorgt der Gleichstrombus auch die Regelschaltungen. Diese Regler liefern stabile 15 V und 5 V Ausgänge für die Steuer- und Treiberabschnitte. Die 15 V-Versorgung wird häufig von der Gate-Treiber-Stufe verwendet, während die 5 V-Versorgung vom Mikrocontroller und anderen Niederspannungs-steuerungsschaltungen genutzt wird.

Die Treiberstufe fungiert als Verbindung zwischen dem Steuerschaltkreis und der Leistungsschaltestufe. Sie verstärkt die Steuersignale und stellt das richtige Gate-Ansteuerniveau bereit, das von den MOSFETs benötigt wird. Dies ermöglicht es der Inverterstufe, die Spannung des Gleichstrombusses effizient zu schalten und in eine Hochfrequenz-AC-Wellenform umzuwandeln.

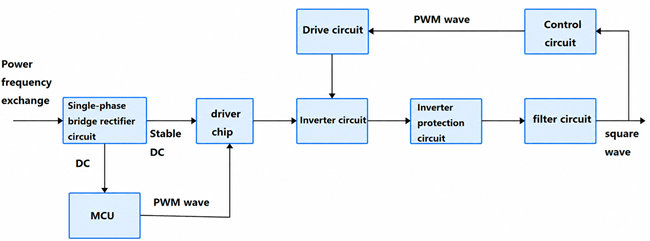

Systemdesign-Schema

Die Inverterstufe ist der Hauptteil des Systems zur Energieumwandlung. Sie nutzt die angesteuerten MOSFETs, um die Gleichstromversorgung in eine wechselnde Ausgabe zu verwandeln. Da der Schaltprozess Hochfrequenzkomponenten und elektrische Störungen erzeugt, passiert der Ausgang eine Filterung, bevor er die Last erreicht. Der Filter hilft dabei, Oberwellen zu reduzieren und die Qualität der Ausgangswellenform zu verbessern.

Das System umfasst auch eine Schutzstufe zur Verbesserung der Sicherheit und Zuverlässigkeit. Diese Stufe hilft, abnormale Bedingungen wie Überstrom, Kurzschluss oder instabiles Verhalten zu erkennen. Wenn ein Fehler erkannt wird, kann die Schaltung zur Fehlererkennung den Betrieb begrenzen oder stoppen, um Schäden an den Leistungsgeräten zu verhindern.

Eine Rückkopplungsschleife wird verwendet, um den Ausgangszustand zu überwachen und einen stabilen Betrieb zu unterstützen. Durch die Rückführung von Ausgangsinformationen an den Steuerabschnitt kann das System

IR2110 Inverter-Hardware-Design

Das Hardware-Design des Wechselrichters basiert auf zwei Hauptsteuerteilen: dem IR2110 MOSFET-Treiberkreis und dem PIC16F716 Mikrocontroller-Kreis. Der Mikrocontroller erzeugt die PWM-Steuersignale, während der IR2110 diese Signale auf das erforderliche Steuerpegelniveau erhöht, das nötig ist, um die Leistungs-MOSFETs zu schalten. Zusammen ermöglichen diese Schaltungen dem Wechselrichter, Gleichstrom in eine geregelte Wechselstromausgabe umzuwandeln.

IR2110 Treiberchip

Der IR2110 ist ein Hochseitiger und Niedrigseitiger MOSFET-Treiber, der häufig in Wechselrichter-Schaltungen, Motorantrieben, Schaltnetzteilen und anderen Leistungskonversionssystemen verwendet wird. Er wurde ursprünglich von International Rectifier entwickelt, das jetzt Teil von Infineon Technologies ist. Das Gerät ist nützlich, weil es sowohl die oberen als auch die unteren MOSFETs in einer Halbbrückenschaltung steuern kann.

In diesem Wechselrichterdesign erhält der IR2110 Niederspannungs-PWM-Signale vom Mikrocontroller und wandelt sie in stärkere Steuerpegel-Signale für die MOSFETs um. Dies ist wichtig, da ein Mikrocontroller-Pin die Gates von Leistungs-MOSFETs in einer Hochspannung-Wechselrichterstufe nicht direkt ansteuern kann. Die MOSFETs benötigen genügend Gate-Spannung und schnellen Schaltstrom, um effizient ein- und auszuschalten.

Der IR2110 umfasst Logikeingangssteuerung, Pegelverschiebung, Hochseitenausgangssteuerung, Niedrigseitenausgangssteuerung und Unterspannungs- schutz. Seine Pegelverschiebungsfunktion ermöglicht es, dass das Gate des Hochseitigen MOSFETs auch dann angesteuert werden kann, wenn der MOSFET-Quellenanschluss zusammen mit dem Schaltknoten ansteigt. Dies macht das Gerät für Brückenwechselrichterschaltungen geeignet, in denen der Quellanschluss des oberen MOSFETs nicht fest mit Masse verbunden ist.

Arbeitsprinzip des IR2110 Treibers

Die Schaltung unten umfasst eine Bootstrap-Diode VD1, einen Bootstrap-Kondensator C1, einen Versorgungsfilterkondensator C2 und zwei externe MOSFETs, die mit S1 und S2 bezeichnet sind. Der Hochseitenausgang HO steuert das Gate des oberen MOSFETs S1, während der Niedrigseitenausgang LO das Gate des unteren MOSFETs S2 steuert.

Die Bootstrap-Schaltung wird verwendet, um die schwebende Versorgung zu erzeugen, die für den Hochseitigen Treiber erforderlich ist. Wenn der untere MOSFET S2 eingeschaltet wird, wird der Schaltknoten nahe an Masse gezogen. In dieser Zeit lädt sich der Bootstrap-Kondensator C1 über die Bootstrap-Diode VD1 von VCC auf. Sobald C1 aufgeladen ist, kann er den Hochseitigen Treiber versorgen, wenn S1 eingeschaltet werden muss.

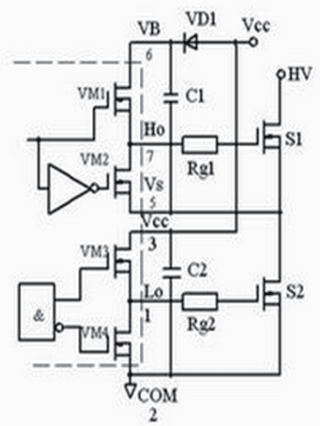

IR2110 Halbbrücken-Treiber-Schaltung

Wenn das Hochseiteneingangssignal aktiv ist, nutzt der IR2110 die gespeicherte Ladung in C1, um die Gatespannung von S1 über dessen Quellenspannung zu erhöhen. Dies ermöglicht es dem oberen MOSFET, ordnungsgemäß ein- und auszuschalten. Wenn das Hochseitensignal entfernt wird, wird die Gate-Ladung von S1 über den Treiberpfad entladen, wodurch S1 abgeschaltet wird.

Der Niedrigseitige MOSFET S2 wird durch den LO-Ausgang gesteuert. Wenn der Niedrigseiteneingang aktiv ist, steuert LO das Gate von S2 und schaltet ihn ein. Die Hochseitigen und Niedrigseitigen MOSFETs dürfen nicht gleichzeitig aktiviert werden, da dies einen Durchschuss erzeugen würde, bei dem der Strom direkt vom Hochspannungsgleichstrombus zur Masse fließt. Um dies zu verhindern, muss das Steuerprogramm eine kurze Totzeit zwischen dem Schalten von S1 und S2 einfügen.

IR2110 Wechselrichter-Schaltung

Die Wechselrichter-Schaltung verwendet zwei IR2110 Treiber-ICs. Jeder IR2110 steuert einen Halbbrückenteil, sodass zwei Treiberchips verwendet werden, um vier MOSFETs in einem Vollbrückenwechselrichter zu steuern. Die MOSFETs sind als obere und untere Schalter auf jeder Seite der Brücke angeordnet.

Der PIC16F716 Mikrocontroller liefert die PWM-Steuersignale für die Treiberchips. Diese Signale steuern die Schaltsequenz der vier MOSFETs. In einem Vollbrückenwechselrichter werden diagonale MOSFET-Paare normalerweise zusammen geschaltet, um den Stromfluss durch die Last zu erzeugen. Zum Beispiel wird ein diagonales Paar eingeschaltet, um den Strom in eine Richtung fließen zu lassen, und das gegenüberliegende Paar wird eingeschaltet, um den Strom in die entgegengesetzte Richtung fließen zu lassen.

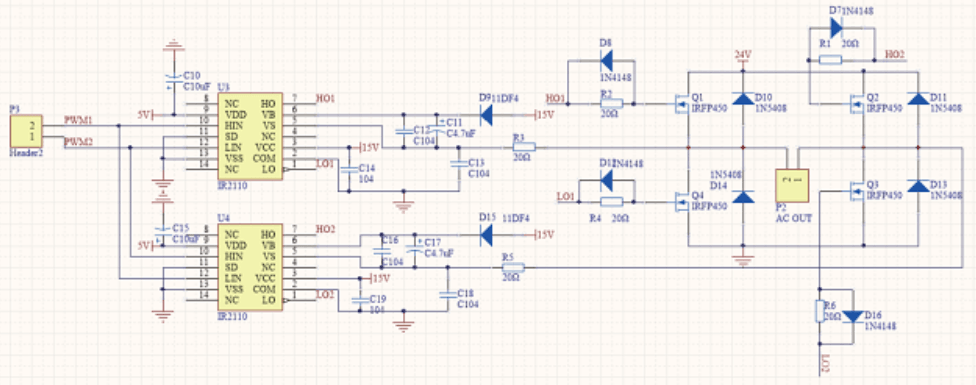

IR2110 Wechselrichter-Schaltplan

Die IR2110 Treiberchips verstärken die PWM-Signale und liefern die richtige Gate-Steuerspannung für die MOSFETs. Die Bootstrap-Kondensatoren und -dioden in der Schaltung helfen, die Hochseitigen Treiberabschnitte zu versorgen. Gate-Widerstände werden ebenfalls verwendet, um die Schaltgeschwindigkeit der MOSFETs zu steuern und Rauschen, Überschwingungen und Schaltstress zu reduzieren.

Wie in der Abbildung oben gezeigt, wird der Ausgang aus dem Brückenabschnitt genommen und an die Last geliefert. Da die MOSFETs schnell schalten, müssen die Steuersignale sorgfältig getimt werden. Eine Totzeit ist erforderlich zwischen den oberen und unteren Schaltern des gleichen Brückenbeins, um Kurzschlüsse zu verhindern. Richtiges Timing, stabile Gate-Ansteuerung und die richtige Auswahl des Bootstrap-Kondensators sind wichtig für den sicheren Betrieb des Wechselrichters.

MCU-System

Der PIC16F716 Mikrocontroller dient als Hauptsteuergerät im Wechselrichtersystem. Er ist geeignet für kompakte Wechselrichterdesigns, da er über integrierte Peripheriefunktionen, einen niedrigen Stromverbrauch und ausreichend I/O-Pins für grundlegende Steuer- und Überwachungsaufgaben verfügt. In diesem Hardwareabschnitt liegt der Schwerpunkt auf der Unterstützungsschaltung, die es dem Mikrocontroller ermöglicht, zuverlässig zu arbeiten.

Der PIC16F716-Schaltkreis verwendet eine geregelte 5-V-Versorgung. Diese stabile Versorgungsspannung ist wichtig, da der Mikrocontroller innerhalb seines erforderlichen Spannungsbereichs arbeiten muss, um Reset-Probleme, instabile Logikpegel oder falsche Steuerausgaben zu vermeiden. Eine ordnungsgemäße Filterung der Stromversorgung sollte auch in der Nähe der MCU-Pins verwendet werden, um Rauschen aus der Leistungsstufe des Wechselrichters zu reduzieren.

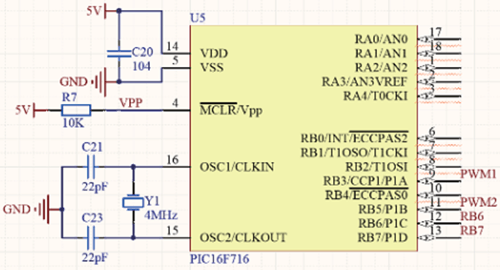

Schaltplan für das PIC16F716-Peripheriegerät

Der Oszillatorschaltkreis liefert das Taktsignal, das für die Programmausführung erforderlich ist. In diesem Design ist ein 4-MHz-Quarz-Oszillator an die Oszillator-Pins des PIC16F716 angeschlossen. Die an den Quarz angeschlossenen Kondensatoren helfen, die Oszillation zu stabilisieren und ermöglichen es dem Mikrocontroller, bei einer stabilen Taktfrequenz zu laufen.

Der Reset-Schaltkreis ist an den MCLR/VPP-Pin angeschlossen. Ein Pull-Up-Widerstand hält diesen Pin während des Systembetriebs auf dem normalen Betriebsniveau. Dies ermöglicht es dem Mikrocontroller, korrekt zu starten, wenn die Stromversorgung eingeschaltet wird, und hilft, unerwünschte Resets zu verhindern, die durch Rauschen oder instabile Versorgungsbedingungen verursacht werden.

Die I/O-Pins des PIC16F716 sind mit dem IR2110-Treiberkreis und anderen steuerungsbezogenen Teilen des Wechselrichters verbunden. Diese Pins bieten die Steuerungsschnittstelle zwischen dem Mikrocontroller und der Treiberebene. Einige Pins können auch für Rückkopplungs- oder Schutzsignale verwendet werden, je nach dem endgültigen Schaltungsdesign.

PWM-Steuerung und Softwaredesign

Das Softwaredesign ist verantwortlich für die Erzeugung der Steuersignale, die vom Wechselrichter verwendet werden. In diesem Design verwendet der PIC16F716 sein Enhanced Capture/Compare/PWM (ECCP)-Modul, um PWM-Signale für den IR2110-Treiberkreis zu erzeugen. Eine ordnungsgemäße Softwarekonfiguration ist wichtig, da sie die Schaltfrequenz, das Tastverhältnis, die Signalzeit und die Gesamtleistung des Wechselrichters bestimmt.

Prinzip der PWM-Wellenerzeugung

Der Wechselrichter verwendet das Enhanced Capture/Compare/PWM-Modul oder ECCP-Modul des PIC16F716-Mikrocontrollers, um PWM-Signale zu erzeugen. PWM-Steuerung wird verwendet, da sie es dem Wechselrichter ermöglicht, den Schaltzustand der MOSFETs durch Änderung des Pulszeitpunkts und des Tastverhältnisses zu steuern.

In diesem Design ist das ECCP-Modul konfiguriert, um im Halbbrücken-Ausgabemodus zu arbeiten. Dadurch kann der Mikrocontroller zwei komplementäre PWM-Signale erzeugen. Wenn ein Ausgang hoch ist, ist der andere Ausgang niedrig. Diese Signalbeziehung ist notwendig, um die oberen und unteren MOSFETs des gleichen Wechselrichterbrückenschenkel zu steuern.

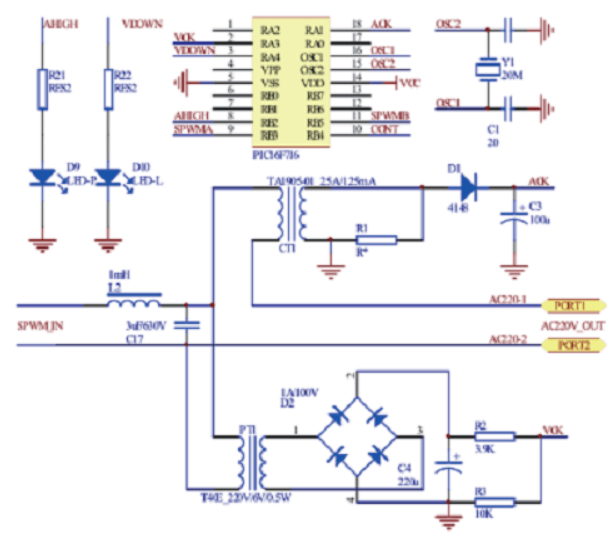

Wechselrichterschutzschaltung

Die PWM-Ausgänge werden an den IR2110-Treiberkreis gesendet. Der Treiber erhöht dann die Signalstärke, damit die MOSFETs ordnungsgemäß schalten können. Der Mikrocontroller muss auch eine Totzeit zwischen den komplementären PWM-Signalen hinzufügen. Totzeit ist eine kurze Verzögerung, die verhindert, dass die oberen und unteren MOSFETs gleichzeitig eingeschaltet werden. Ohne diese Verzögerung kann es zu Schussdurchströmungen kommen, die den Wechselrichter beschädigen.

Die obige Abbildung zeigt die Schutzschaltung des Wechselrichters, die um die Steuer- und Versorgungsteile angeordnet ist. Die Schutzschaltung hilft, abnormale Ausgaben oder Versorgungsbedingungen zu überwachen und sendet Rückmeldungen an den Mikrocontroller. Dies ermöglicht es dem System, die Schaltaktivität zu reduzieren oder den Wechselrichter zu stoppen, wenn ein Fehler erkannt wird.

PWM-Parameterberechnung und -konfiguration

Um die PWM-Wellenform zu erzeugen, muss die Software die PWM-Periode und die Pulsbreite definieren. Die PWM-Periode bestimmt die Ausgangsfrequenz, während die Pulsbreite das Tastverhältnis bestimmt. Im gegebenen Designbeispiel beträgt die Ziel-Ausgangsfrequenz 50 Hz und das Tastverhältnis 30 %.

Die PWM-Periode wird mit der Grundfrequenzformel berechnet:

T = 1 / f

Für ein 50-Hz-Signal:

T = 1 / 50 = 0,02 Sekunden = 20 ms

Wenn das erforderliche Tastverhältnis 30 % beträgt, beträgt die Pulsbreite:

Pulsbreite = 20 ms × 30 % = 6 ms

Diese Werte werden dann in Registereinstellungen für den Mikrocontroller übersetzt. Die Software setzt das ECCP-Steuerregister, das Timer2-Register, das PWM-Periode-Register und das Pulsbreiten-Register. Timer2 bietet die Zeitbasis für den PWM-Betrieb, während die PR2- und CCPR-Register die Periode und das Tastverhältnis definieren.

Ein vereinfachter Konfigurationsprozess umfasst die Einstellung des ECCP-Moduls auf den PWM-Modus, das Aktivieren der Totzeitsteuerung, die Konfiguration von Timer2, das Laden des PWM-Periode-Wertes, das Laden des Tastverhältnis-Wertes und das Starten des Timers. Diese Einstellungen ermöglichen es dem PIC16F716, kontinuierlich PWM-Signale für den IR2110-Treiberkreis zu erzeugen.

In praktischer Wechselrichter-Software müssen diese Werte mit der Oszillatorfrequenz, dem Timer-Teiler und dem erforderlichen Schaltmodus übereinstimmen. Eine korrekte Registerberechnung ist wichtig, da falsche Zeitwerte zu instabilen Ausgaben, übermäßiger Wärme oder falschem MOSFET-Schalten führen können.

Programmtestergebnisse

Nach dem Hochladen der Software auf den PIC16F716-Mikrocontroller sollte der PWM-Ausgang mit einem Oszilloskop getestet werden. Abbildung 6 zeigt die gemessenen Ausgabewellenformen von zwei Mikrocontroller-Ausgangspins. Die beiden Wellenformen sind komplementär, was bedeutet, dass ein Signal ein- und das andere ausgeschaltet wird.

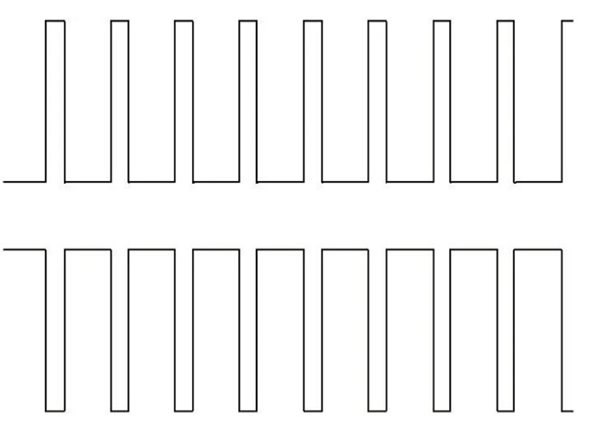

Ausgabewellenform

Diese komplementäre Wellenform bestätigt, dass die Software das richtige Schaltverhältnis für die Invertertreiberstufe erzeugt. Die sichtbare Trennung zwischen den Schaltzuständen unterstützt auch einen sichereren Betrieb, da sie hilft, das Risiko zu verringern, dass beide MOSFETs gleichzeitig eingeschaltet werden.

Die in Abbildung 6 dargestellte Wellenform ist nicht die endgültig gefilterte AC-Ausgabe. Stattdessen repräsentiert sie das Steuersignal, das zur Ansteuerung der Inverter-Schalter verwendet wird. Nachdem diese PWM-Signale durch den IR2110-Treiber und die MOSFET-Brücke geleitet wurden, kann der Inverterausgang gefiltert und in die erforderliche AC-Wellenform für die Last geformt werden.

Betrieb der Ausgangsstufe und Erzeugung der AC-Wellenform

Die Ausgangsstufe ist verantwortlich für die Umwandlung von Gleichstrom in Wechselstrom. In diesem Inverterdesign sind vier MOSFETs in einer Vollbrücken-Konfiguration angeordnet und werden von den IR2110-Gattertreiberschaltkreisen gesteuert. Der PIC16F716-Mikrocontroller erzeugt komplementäre PWM-Signale, die die Schaltsequenz der MOSFETs steuern.

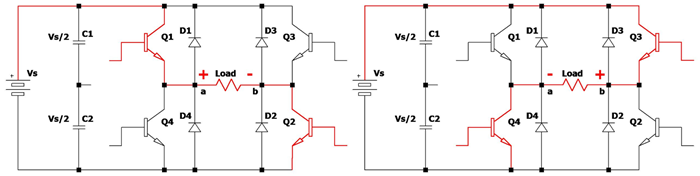

Vollbrücken-Inverter-Schaltbetrieb

Der Inverter arbeitet, indem er diagonale MOSFET-Paarungen abwechselnd schaltet. Während eines Betriebszustands leiten Q1 und Q2, wodurch der Strom von Punkt a nach Punkt b durch die Last fließt. Im nächsten Betriebszustand leiten Q3 und Q4, wodurch die Stromrichtung von Punkt b nach Punkt a umgekehrt wird. Diese kontinuierliche Umkehrung des Stroms erzeugt eine Wechselspannung über der Last.

Die vom Mikrocontroller erzeugten PWM-Signale bestimmen, wie lange jedes Schaltpaar eingeschaltet bleibt. Durch Anpassen des PWM-Tastverhältnisses steuert der Inverter die effektive Ausgangsspannung und die an die Last gelieferte Leistung. Da die MOSFETs hauptsächlich in vollständig geschalteten Zuständen arbeiten, werden die Schaltverluste minimiert und die gesamte Umwandlungseffizienz verbessert.

Obwohl die Lastspannung zunächst aus hochfrequenten Schaltimpulsen besteht, bildet der in der obigen Abbildung dargestellte Wechselstromfluss die Grundlage der AC-Wellenformerzeugung. Nachdem sie die Ausgangsfilterstufe durchlaufen hat, wird die Wellenform glatter und für praktische mit Wechselstrom versorgte Lasten geeigneter.

Ausgangsfilterung und Wellenformqualität

Der Ausgang eines PWM-Inverters enthält neben der gewünschten niederfrequenten AC-Wellenform hochfrequente Schaltelemente. Auch wenn diese Schaltsignale für den Betrieb des Inverters notwendig sind, können sie harmonische Verzerrungen, elektromagnetische Störungen (EMI) und zusätzliche Wärme in angeschlossenen Geräten verursachen.

 

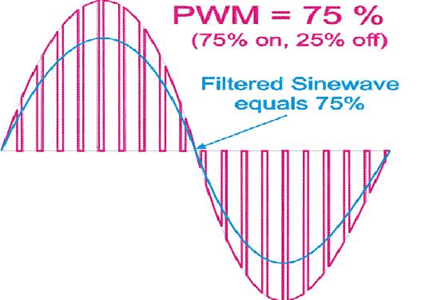

PWM-Filterung und Sinuswellenrekonstruktion

Um die Wellenformqualität zu verbessern, durchläuft der Inverterausgang einen Filterkreis. Der Filter besteht normalerweise aus Induktivitäten und Kondensatoren, die hochfrequente Schalt-Harmonische dämpfen und gleichzeitig die Grundfrequenz der AC durchlassen. Dadurch wird die Ausgangswellenform glatter und näher an einer sinusförmigen Wellenform.

Besseres Filtern verbessert die Leistung von Motoren, Transformatoren, Stromversorgungen und empfindlichen elektronischen Geräten. Ein reduzierter harmonischer Inhalt senkt auch das elektrische Rauschen und verbessert die Gesamteffizienz des Systems. Die Qualität des Filterdesigns beeinflusst direkt die Reinheit der Ausgangswellenform und die Lastverträglichkeit.

Ohne geeignete Filterung kann der Inverterausgang einer Rechteckwelle oder einer stark verzerrten PWM-Wellenform ähneln. Obwohl einige Lasten unter diesen Bedingungen arbeiten können, erzielen viele Geräte eine bessere Leistung und Zuverlässigkeit, wenn sie mit einer reineren Wellenform versorgt werden.

Inverter Schutz und Zuverlässigkeitsdesign

Schutz ist in einem Hochfrequenz-Inverter unerlässlich, da Leistungs-MOSFETs große Ströme mit hoher Geschwindigkeit schalten. Ohne ordnungsgemäßen Schutz können elektrische Fehler den Inverter innerhalb von Millisekunden beschädigen.

• Überstromschutz - Der Überstromschutz erkennt übermäßigen Strom, der durch Überlastung oder Kurzschlüsse verursacht wird. Wenn der Strom zu hoch wird, kann der Schutzkreis das PWM-Tastverhältnis reduzieren oder den Inverter vollständig abschalten. Dies hilft, die MOSFETs, die IR2110-Treiberkreise und die Netzteile vor dauerhaften Schäden zu schützen.

• Tote-Zeit-Kontrolle - Die Tote-Zeit-Kontrolle fügt zwischen komplementären PWM-Schaltsignalen eine kurze Verzögerung hinzu. Diese Verzögerung verhindert, dass die oberen und unteren MOSFETs im selben Brückenbein gleichzeitig eingeschaltet werden. Ohne tote Zeit kann Schussstrom direkt durch die Brücke fließen und die Schaltvorrichtungen schnell zerstören.

• Unterspannungs-Schutz - Der Unterspannungs-Schutz verhindert, dass der IR2110-Treiber und die MOSFETs arbeiten, wenn die Versorgungsspannung zu niedrig ist. Wenn die Gate-Ansteuerspannung unzureichend ist, können die MOSFETs möglicherweise nicht vollständig eingeschaltet werden, was Verlustleistungen und Wärme erhöht. Das Halten der Treiberspannung innerhalb eines sicheren Bereichs verbessert die Effizienz und Zuverlässigkeit.

• Thermisches Management - Das thermische Management hilft, die von den MOSFETs und anderen Leistungsbauteilen erzeugte Wärme zu steuern. Kühlkörper, gute PCB-Anordnung, angemessene Abstände und ausreichende Belüftung helfen, sichere Betriebstemperaturen aufrechtzuerhalten. Niedrigere Temperaturen reduzieren den elektrischen Stress und verbessern die Lebensdauer des Wechselrichters.

• Kurzschlussschutz - Der Kurzschlussschutz reagiert, wenn der Ausgang oder die Last einen abnormalen Strompfad erzeugt. Das System sollte das PWM-Signal schnell deaktivieren oder den Ausgang trennen, um schwerwiegende Schäden zu verhindern. Dieser Schutz ist besonders wichtig in Hochfrequenz-Wechselrichterkreisen, da Fehler sehr schnell auftreten können.

• Zuverlässige Softwaresteuerung - Eine zuverlässige Softwaresteuerung ermöglicht es dem Mikrocontroller, die Betriebsbedingungen zu überwachen und den PWM-Ausgang bei Bedarf anzupassen. Der PIC16F716 kann einen sichereren Betrieb unterstützen, indem er die Totzeit, die Schaltsequenz und die Fehlerreaktionslogik verwaltet. Eine gute Softwaresteuerung hilft, den Wechselrichter unter sich ändernden Lastbedingungen stabil zu halten.

Praktische Anwendungen von IR2110-basierten Hochfrequenzwechselrichtern

• USV-Systeme - Werden verwendet, um Gleichstrom von Batterien während Stromausfällen in Wechselstrom umzuwandeln.

• Solarwechselrichter - Wandeln Gleichstrom von Solarpanelen oder Batterien in nutzbaren Wechselstrom um.

• Tragbare Stromversorgungen - Werden in kompakten Stromstationen verwendet, da Hochfrequenzdesigns kleiner und leichter sein können.

• Motorantriebe - Steuern die Motordrehzahl und die Ausgangsleistung mit PWM-Schaltung.

• Industrieanlagen - Bieten kontrollierten Wechselstrom für Maschinen, Automatisierungssysteme und Stromwandler.

• Notstromversorgung - Halten Lichter, Kommunikationsgeräte und Sicherheitssysteme während Stromausfällen am Laufen.

• Bildungsprojekte - Werden verwendet, um das Design von Wechselrichtern, MOSFET-Ansteuerung und PWM-Steuerung zu lernen.

Fazit

Der IR2110-basierte Hochfrequenzwechselrichter kombiniert PWM-Steuerung, MOSFET-Schaltung und Gate-Treiber-Technologie, um Gleichstrom effizient in Wechselstrom umzuwandeln. Durch die Verwendung des Mikrocontrollers PIC16F716 und des IR2110-Treibers kann das System zuverlässige Schaltleistungen, stabile Ausgangsbetrieb und verbesserte Energieumwandlungseffizienz erreichen. Mit ordnungsgemäßer Filterung und Schutzfunktionen bietet dieses Wechselrichterdesign eine praktische Lösung für Stromversorgungen, Motorantriebe, Notfallsysteme und andere Anwendungen der Leistungselektronik.

Häufig gestellte Fragen [FAQ]

1. Wie wählt man den richtigen Bootstrap-Kondensator für einen IR2110-Wechselrichter aus?

Der Bootstrap-Kondensator muss genügend Ladung speichern, um das Gate des Hochseitigen MOSFETs während der Schaltung zu betreiben. Ein zu kleiner Kondensator kann instabilen Betrieb verursachen, während ein übermäßig großer Kondensator die Ladezeit erhöhen kann. Typischerweise kann der Wert basierend auf der Gate-Ladung des MOSFETs und der Schaltfrequenz ausgewählt werden.

2. Warum ist die Gate-Ansteuerspannung wichtig für die MOSFET-Leistung in einem Wechselrichter?

Die Gate-Ansteuerspannung bestimmt, wie vollständig der MOSFET einschaltet. Wenn die Spannung zu niedrig ist, kann der MOSFET mit höherem Widerstand arbeiten, was übermäßige Wärme, reduzierte Effizienz und erhöhte Leistungsverluste verursacht.

3. Was verursacht Spannungsspitzen in Hochfrequenzwechselrichterkreisen?

Spannungsspitzen werden häufig durch parasitäre Induktivitäten, schnelle Schaltübergänge, schlechte PCB-Anordnung und lange Verkabelungen verursacht. Dämpfungsschaltungen, ordnungsgemäße Erdung und optimierte Anordnungen können helfen, diese Spitzen zu reduzieren.

4. Wie beeinflusst die Auswahl der MOSFETs die Wechselrichtereffizienz?

MOSFET-Eigenschaften wie Einschaltwiderstand, Gate-Ladung, Schaltgeschwindigkeit und Spannungsbewertung beeinflussen direkt die Effizienz des Wechselrichters. Die Auswahl geeigneter MOSFETs hilft, die Leitungsverluste und Schaltverluste zu reduzieren.

5. Kann ein IR2110-Wechselrichter mit unterschiedlichen Ausgangsfrequenzen betrieben werden?

Ja. Die Ausgangsfrequenz kann über die Mikrocontrollersoftware angepasst werden, indem die PWM-Steuerparameter geändert werden. Dadurch kann der Wechselrichter verschiedene Anwendungsanforderungen unterstützen.

6. Warum wird häufig ein Vollbrückenwechselrichter anstelle eines Halbbrückenwechselrichters verwendet?

Ein Vollbrückenwechselrichter kann eine höhere Ausgangsspannung und Leistung an die Last liefern. Er nutzt auch die DC-Versorgungsspannung besser, was ihn für viele Anwendungen der Energieumwandlung geeignet macht.

7. Wie beeinflusst die Schaltfrequenz des Wechselrichters die Transformatordimension?

Höhere Schaltfrequenzen ermöglichen den Einsatz kleinerer Transformatoren, da weniger magnetisches Material benötigt wird, um die gleiche Leistung zu übertragen. Dies hilft, die Gesamtabmessungen und das Gewicht des Wechselrichters zu reduzieren.

8. Was sind die häufigsten Ursachen für das Überhitzen von MOSFETs in Wechselrichterschaltungen?

Das Überhitzen von MOSFETs kann auf unzureichende Gate-Ansteuerungsspannung, unzureichende Kühlung, übermäßige Schaltfrequenzen, schlechtes PCB-Design, hohe Lastströme oder falsche Dead-Time-Einstellungen zurückzuführen sein.
