Wie funktioniert der JRC4558 Operationsverstärker?

Der JRC4558 duale Operationsverstärker ist dafür ausgelegt, kleine elektrische Signale zu verstärken und zu verarbeiten. Er enthält zwei unabhängige Operationsverstärker in einem Gehäuse, was ihn nützlich für Schaltungen macht, die mehr als eine Signalverarbeitungsstufe benötigen, ohne zusätzliche ICs hinzuzufügen. Dieser Artikel erklärt die wichtigsten Merkmale, Spezifikationen, Pin-Funktionen, das Arbeitsprinzip, das Schaltungsverhalten, die Abmessungen des Gehäuses und den Vergleich mit anderen beliebten Operationsverstärkern des JRC4558.

Katalog

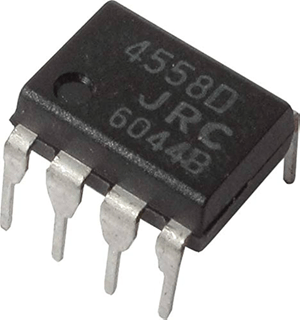

JRC4558 Dual Operational Amplifier

Der JRC4558 Dual Operationsverstärker ist ein integrierter Schaltkreis, der zwei unabhängige Operationsverstärker in einem Gehäuse enthält. Er ist dafür ausgelegt, kleine analoge Signale zu verstärken und eine stabile Signalverarbeitung in elektronischen Schaltungen zu unterstützen.

Jeder Verstärker im JRC4558 hat eine hohe Spannungsverstärkung und kann mit externen Komponenten konfiguriert werden, um Verstärkung, Rückkopplung und Signalantwort zu steuern. Die Dual-Channel-Struktur hilft, die Anzahl der Komponenten zu reduzieren und Platz auf der Leiterplatte im Vergleich zur Verwendung von zwei separaten Operationsverstärker-ICs zu sparen.

Der JRC4558 wird für sein einfaches Design, seinen stabilen Betrieb, seine breite Verfügbarkeit und seine kosteneffektive Leistung geschätzt. Während neuere Operationsverstärker möglicherweise geringere Geräusche oder schnellere Reaktionen bieten, bleibt der JRC4558 eine praktische Wahl für viele allgemeine analoge Schaltungsdesigns.

Wenn Sie daran interessiert sind, den JRC4558 dualen Operationsverstärker zu kaufen, können Sie uns gerne wegen Preisen und Verfügbarkeit kontaktieren.

Merkmale und Spezifikationen des JRC4558

Parameter	Spezifikation
Gerätetyp	Dualer Operationsverstärker
Anzahl der Verstärker	2
Frequenzkompensation	Intern kompensiert
Latch-Up-Schutz	Kein Latch-Up
Gleichstrom-Bereich	Großer Gleichstrom-Eingangsbereich
Differenzieller Eingangs-Spannungsbereich	Großer differenzieller Eingangsbereich
Kanalabgleich	Verstärkungs- und Phasenabgleich-Verstärker
Eingangstransistor-Typ	Rauschfreie Eingangstransistoren
Pin-Kompatibilität	MC1458, LM358 kompatibel
Versorgungs-Spannung (max)	±22 V
Differenzieller Eingangsspannung (max)	±18 V
Eingangsspannung (max)	±15 V
Betriebstemperaturbereich	-20°C bis +85°C
Lagerungstemperaturbereich	-65°C bis +150°C
Verlustleistung (PDIP-8)	600 mW
Verlustleistung (SOP-8)	400 mW
Versorgungstrom	2,3 mA bis 4,5 mA
Eingangsversatzspannung	2 – 6 mV
Eingangsversatzstrom	5 nA - 200 nA
Eingangs-Bias-Strom	30 – 500 nA
Große Signalspannungsverstärkung (min)	20 V/mV - 200 V/mV
Gemeinsame-Betriebsmodus Eingangsspannungsbereich (Min)	±12 V - ±13 V
Gemeinsame-Betriebsmodus Unterdrückungsverhältnis	70 – 90 dB
Stromversorgungs- Unterdrückungsverhältnis	76 – 90 dB
Ausgangsspannung Schwingen (Typ)	±12 V
Ausgangsspannung Schwingen (Max)	±14 V
Leistungsverbrauch (Typ)	70 mW
Leistungsverbrauch (Max)	170 mW
Anstiegsrate	1.2 - 2.2 V/μs
Anstiegszeit (Typ)	0.3 μs
Überschwingen (Typ)	15%
Eingangsresistenz (Min)	0.3 - 2MΩ
Ausgangs- widerstand (Typ)	75 Ω
Gesamte harmonische Verzerrung (Typ)	0.008%
Kanal- Trennung (Typ)	120 dB
Einheitliche Verstärkung Bandbreite	2.0 bis 2.8 MHz
Gehäuseoptionen	PDIP-8, SOP-8

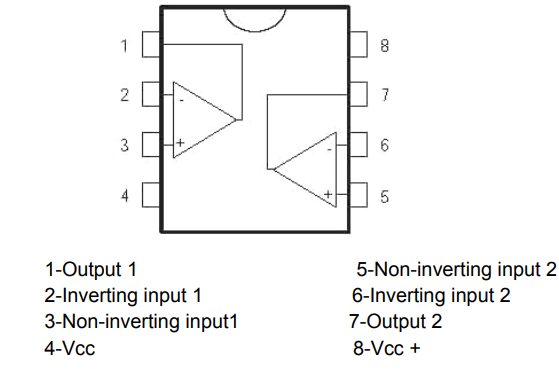

JRC4558 Pinbelegung und Pin-Funktionen

Pin Nr.	Pin Name	Funktions- beschreibung
1	Ausgang 1	Ausgangsanschluss des ersten Operationsverstärkers. Das verstärkte Signal von Op-Amp 1 erscheint an diesem Pin.
2	Invertierender Eingang 1 (-)	Invertierender Eingang des ersten Verstärkers. Ein hier angelegtes Signal erzeugt einen Ausgang, der 180° phasenverschoben ist.
3	Nicht-invertierender Eingang 1 (+)	Nicht-invertierender Eingang des ersten Verstärkers. Ein hier angelegtes Signal erzeugt einen Ausgang, der in Phase mit dem Eingang ist.
4	VCC−	Negativer Stromversorgungs- Anschluss. In Dualversorgungsschaltungen ist dieser Pin mit der negativen Versorgungsspannung verbunden.
5	Nicht-invertierender Eingang 2 (+)	Nicht-invertierender Eingang des zweiten Verstärkers. Signale, die an diesen Pin angelegt werden, werden ohne Phaseninversion verstärkt.
6	Invertierender Eingang 2 (-)	Invertierender Eingang des zweiten Verstärkers. Angelegte Signale werden hier mit Phaseninversion verstärkt.
7	Ausgang 2	Ausgangsanschluss des zweiten Operationsverstärkers. Das verstärkte Signal von Op-Amp 2 erscheint an diesem Pin.
8	VCC+	Positiver Stromversorgungs- Anschluss. Dieser Pin liefert die Betriebsspannung für beide Verstärker innerhalb des IC.

Wie der JRC4558 analoge Signale verstärkt und verarbeitet

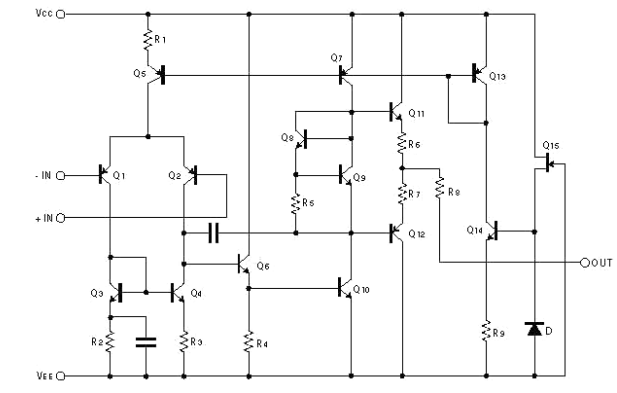

Der JRC4558 verstärkt analoge Signale durch mehrere interne Transistorstufen, die zusammenarbeiten, um Spannungsverstärkung, Signalverarbeitung und Ausgangsleistungsfähigkeit bereitzustellen. Wie im internen Schaltdiagramm gezeigt, beginnt der Verstärkungsprozess an der differentiellen Eingangs- stufe, wo Transistoren den Spannungsunterschied zwischen dem nicht-invertierenden (+IN) und invertierenden (-IN) Eingang vergleichen. Anstatt jedes Eingangssignal unabhängig zu verstärken, verstärkt das Gerät die Differenz zwischen den beiden Signalen. Diese differentielle Verarbeitung hilft, gemeinsame Modusrauschen zu unterdrücken und verbessert die gesamte Signalgenauigkeit.

Nachdem das Eingangssignal erkannt wurde, durchläuft es Zwischen- transistorstufen, die den größten Teil der Spannungsverstärkung bereitstellen. Diese Stufen erhöhen die Signalamplitude, während sie den linearen Betrieb aufrechterhalten. Der JRC4558 umfasst auch eine interne Frequenzkompensation, die hilft, den Verstärker zu stabilisieren und das Risiko unerwünschter Oszillation zu verringern. Diese Kompensation ermöglicht es dem Gerät, zuverlässig in einer Vielzahl von Schaltungskonfigurationen zu arbeiten, ohne externe Kompensationskomponenten zu benötigen.

Das verstärkte Signal wird dann an die Ausgangsstufe geliefert, wo zusätzliche Transistoren den benötigten Strom liefern, um externe Lasten anzutreiben. In den meisten Schaltungen wird ein Teil des Ausgangssignals über ein Rückkopplungsnetzwerk an den invertierenden Eingang zurückgeführt. Diese negative Rückkopplung steuert die Verstärkungs- leistung des Verstärkers, verbessert die Stabilität, reduziert Verzerrungen und hilft, die gewünschte Schaltungsleistung zu erreichen. Durch diese mehrstufige Architektur kann der JRC4558 schwach ausgeprägte analoge Signale genau verarbeiten und verstärken, während er einen stabilen Betrieb und eine gute Signalqualität aufrechterhält.

Häufige JRC4558 Schaltung Anwendungen

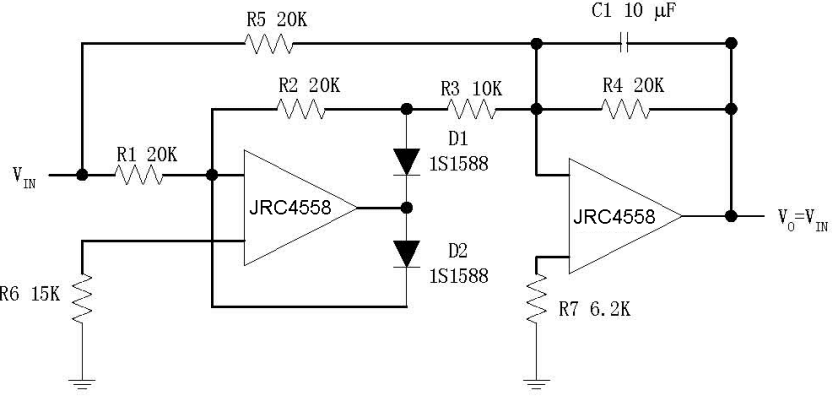

Das Schalt- diagramm zeigt einen praktischen Audio-Signalverarbeitungs- kreis, der um die dualen Verstärker im JRC4558 aufgebaut ist. Beide Operationsverstärker werden zusammen verwendet, um das Eingangssignal zu verarbeiten, bevor das endgültige Ausgangssignal geliefert wird. Die erste Verstärkerstufe empfängt das Eingangssignal über den Widerstand R1 und nutzt ein Rückkopplungsnetzwerk zur Steuerung der Verstärkung und des Signalverhaltens. Dioden D1 und D2 sind im Rückkopplungsweg verbunden und fungieren als Clipping-Elemente. Wenn die Signalamplitude die Durchlassspannung der Dioden überschreitet, beginnen sie zu leiten und begrenzen die Signalspitzen. Dies erzeugt einen kontrollierten Clipping-Effekt, der die Wellenform modifiziert und harmonische Verzerrungen einführt.

Das abgeschnittene Signal wird dann über ein Netzwerk von Widerständen und dem Kondensator C1 an die zweite JRC4558-Verstärkerstufe weitergeleitet. Diese Stufe bietet zusätzliche Verstärkung, Filterung und Signalformung. Das Widerstandsnetzwerk bestimmt die Verstärkung und die Frequenzantwort, während der Kondensator C1 die tonal Eigenschaften des Schaltkreises steuert, indem er die Verarbeitung verschiedener Frequenzen beeinflusst. Der zweite Verstärker puffert ebenfalls das Signal, um ein stabiles Ausgangsniveau aufrechtzuerhalten.

In der Praxis wird dieser Typ von Schaltkreis häufig für die analoge Signalaufbereitung und Audiobearbeitung verwendet. Die erste Op-Amp-Stufe führt Verstärkung und Clipping durch, während die zweite Stufe das verarbeitete Signal verfeinert und den Ausgang antreibt. Dies zeigt, wie der JRC4558 nicht nur als einfacher Verstärker, sondern auch als aktives Signalverarbeitungsgerät verwendet werden kann, das Verstärkung, Rückkopplungssteuerung, Filterung und Wellenformmodifikation innerhalb eines einzigen Schaltplandes kombiniert.

Das Diagramm veranschaulicht auch einen der entscheidenden Vorteile der Dual-Op-Amp-Architektur des JRC4558. Da zwei unabhängige Verstärker im gleichen Gehäuse vorhanden sind, können Designer mehrere Signalverarbeitungsstufen erstellen, ohne zusätzliche ICs zu benötigen. Dies reduziert die Anzahl der Bauteile, spart Platz auf der Platine, vereinfacht das Schaltungsdesign und senkt die Gesamtsystemkosten, während die zuverlässige analoge Leistung erhalten bleibt.

JRC4558 vs andere beliebte Operationsverstärker

Parameter	JRC4558	LM358	NE5532	TL072
Anzahl der Verstärker	2	2	2	2
Versorgungsspannung Bereich	±5V bis ±15V	3V bis 32V / ±1.5V bis ±16V	±3V bis ±20V	±5V bis ±18V
Einheitliche Verstärkung Bandbreite	2.8 MHz	1 MHz	10 MHz	3 MHz
Slew Rate	2.2 V/μs	0.3 V/μs	9 V/μs	13 V/μs
Eingangsversatzspannung (Typ)	2 mV	2 mV	0.5 mV	3 mV
Eingangs-Bias-Strom (Typ)	30 nA	20 nA	200 nA	65 pA
Eingangswiderstand (Typ)	2 MΩ	10 MΩ	300 kΩ	10¹² Ω
Versorgungstrom (Typ)	2.3 mA	0.7 mA	8 mA	2.8 mA
Ausgangsspannung Swing (Typ)	±12 V	VCC − 1.5 V	±13 V	±13.5 V
THD (Typ)	0.008%	0.02%	0.0005%	0.003%
Geräuschdichte (Typ)	~8 nV/√Hz	~40 nV/√Hz	~5 nV/√Hz	~18 nV/√Hz
Gleichtaktunterdrückungsverhältnis (Typ)	90 dB	85 dB	100 dB	100 dB
Versorgungsspannungsunterdrückungsverhältnis (Typ)	90 dB	100 dB	100 dB	100 dB
Betriebstemperaturbereich	-20°C bis +85°C	0°C bis +70°C	0°C bis +70°C	-40°C bis +85°C

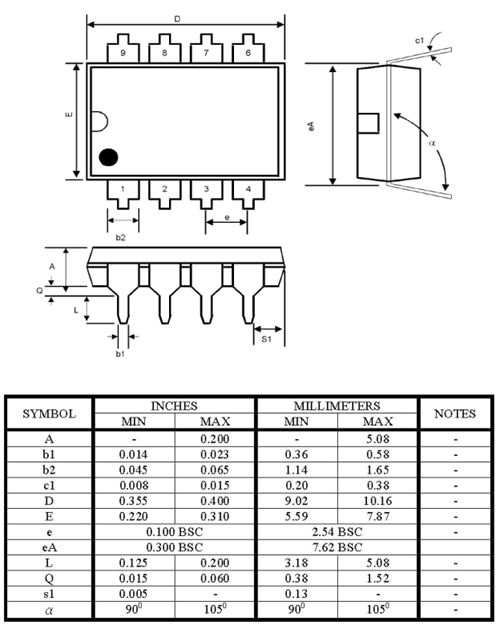

JRC4558 Mechanische Abmessungen

Schlussfolgerung

Der JRC4558 bietet weiterhin zuverlässige Signalverstärkung für eine Vielzahl von analogen Schaltungsdesigns. Das Verständnis seiner Spezifikationen, Pin-Funktionen, internen Funktionsweise und des Verhaltens in realen Schaltkreisen ermöglicht es Ihnen, das Gerät effektiver zu nutzen und häufige Entwurfsbeschränkungen zu vermeiden. Die Dual-Op-Amp-Architektur ermöglicht auch mehrere Signalverarbeitungsstufen innerhalb eines einzigen Gehäuses, was dazu beiträgt, die Anzahl der Bauteile zu reduzieren und die Schaltungslayouts zu vereinfachen.

Häufig gestellte Fragen [FAQ]

1. Kann der JRC4558 mit einer einzigen Stromversorgung anstelle von zwei Stromversorgungen betrieben werden?

Ja. Der JRC4558 kann mit einer einzigen Versorgung betrieben werden, wenn eine geeignete Bias-Spannung für die Eingangs- und Ausgangsstufen erzeugt wird. Jedoch bietet der Betrieb mit zwei Versorgungsspannungen häufig eine größere Ausgangsschwingung und vereinfacht die Signalverarbeitung.

2. Wie beeinflusst die Slew Rate des JRC4558 die Schaltungsleistung?

Die Slew Rate von 2.2 V/μs begrenzt, wie schnell der Ausgang auf schnelle Eingangsänderungen reagieren kann. Für die meisten niederfrequenten analogen Schaltungen ist dies ausreichend, aber Hochgeschwindigkeitsanwendungen könnten einen schnelleren Op-Amp erfordern.

3. Was passiert, wenn die Gleichtakt-Eingangsspannung den angegebenen Bereich überschreitet?

Das Überschreiten des Gleichtaktbereichs kann zu Verzerrungen, reduzierter Verstärkungsgenauigkeit oder unsachgemäßer Verstärkerbetrieb führen. Die Eingänge sollten innerhalb der empfohlenen Grenzen bleiben, um eine zuverlässige Leistung sicherzustellen.

4. Warum ist negative Rückkopplung wichtig beim Einsatz des JRC4558?

Negative Rückkopplung stabilisiert den Verstärker, steuert die Verstärkung, verbessert die Linearität, reduziert Verzerrungen und trägt dazu bei, ein vorhersehbares Verhalten des Schaltkreises aufrechtzuerhalten.

5. Wie schneidet der JRC4558 im Vergleich zu modernen rauscharamen Op-Amps ab?

Moderne Geräte bieten oft geringeren Geräuschpegel, höhere Bandbreite und schnellere Slew-Raten. Der JRC4558 bleibt jedoch attraktiv für Designs, die Einfachheit, Verfügbarkeit und Kosteneffizienz priorisieren.

6. Welche Faktoren sollten bei der Ersetzung eines JRC4558 durch einen anderen Operationsverstärker berücksichtigt werden?

Ingenieure sollten die Anforderungen an die Versorgungsspannung, die Pin-Kompatibilität, die Bandbreite, die Slew-Raten, die Eingangseigenschaften und die Stabilität des Schaltkreises überprüfen, bevor sie einen Ersatz auswählen.

7. Warum enthält der JRC4558 zwei Operationsverstärker in einem Gehäuse?

Das Design mit zwei Operationsverstärkern ermöglicht es, mehrere Verstärker- oder Signalverarbeitungsstufen mit einem einzigen IC zu implementieren, wodurch der Platz auf der Leiterplatte und die Anzahl der Bauteile reduziert werden.

8. Wie kann übermäßiges Rauschen in einem JRC4558-Schaltkreis reduziert werden?

Eine ordnungsgemäße Erdung, kurze Signalwege, saubere Stromversorgungen, Entkopplungskondensatoren und ein angemessenes Feedback-Netzwerkdesign können unerwünschtes Rauschen erheblich reduzieren.
