Schritt-für-Schritt Herstellung von integrierten Schaltkreisen

Zu verstehen, wie ICs produziert werden, ist wichtig, da die Chip-Herstellung die Geschwindigkeit, Energieeffizienz, Kosten und Zuverlässigkeit elektronischer Produkte beeinflusst. Kleinere Prozessknoten können die Leistung verbessern, machen die Herstellung jedoch auch schwieriger aufgrund von Leckströmen, Wärmedichte, Überlagerungsfehlern und nanoskaligen Defekten. Dieser Artikel wird erörtern, wie integrierte Schaltkreise Schritt für Schritt hergestellt werden, warum jeder Prozess wichtig ist und wie moderne Halbleitertechnologien die fortschrittlichen elektronischen Geräte von heute unterstützen.

Katalog

Front-End vs Back-End Halbleiterherstellung

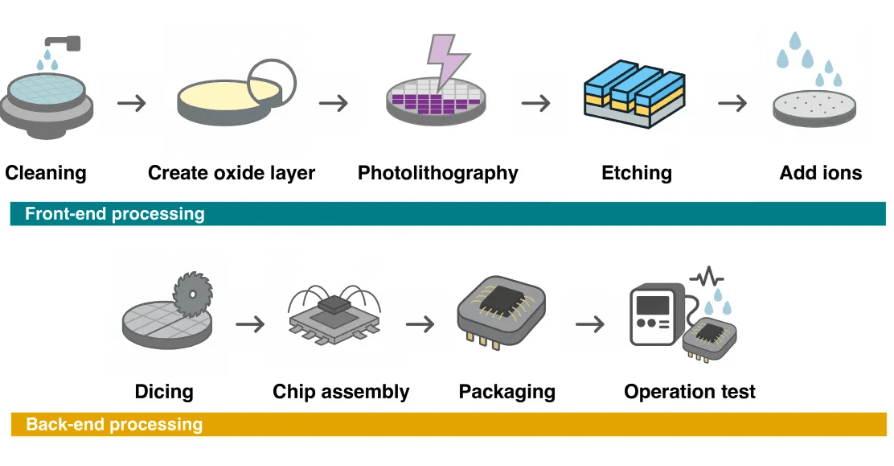

Front-End-of-Line (FEOL) und Back-End-of-Line (BEOL) sind die zwei Hauptphasen der Halbleiterfertigung. FEOL konzentriert sich auf die Erstellung der aktiven Bauelemente auf dem Siliziumwafer, insbesondere der Transistoren, die das Schalten und die Signalverarbeitung durchführen. Diese Phase umfasst die Wafer-Vorbereitung, Oxidation, Photolithographie, Ätzen, Ionenimplantation und Transistorfertigung. Da FEOL die Transistoren selbst aufbaut, beeinflusst sie direkt die Chip-Leistung, den Energieverbrauch, die Schaltgeschwindigkeit und die Transistordichte.

BEOL konzentriert sich auf die Verbindung dieser Transistoren zu funktionalen Schaltungen. Während dieser Phase werden mehrere Interconnect-Schichten aufgebaut, um Signale zu leiten und die Energie im gesamten Chip zu verteilen. Obwohl BEOL die Transistoren nicht erstellt, spielt es eine wichtige Rolle für die Signalintegrität, die Energieversorgung, das Wärmemanagement und die allgemeine Zuverlässigkeit des Geräts.

Nach Abschluss von BEOL wird der Wafer zum Testen, Verpacken und zur endgültigen Montage weitergeleitet. Diese letzten Phasen überprüfen die Funktionalität des Chips, schützen den Halbleiter-Dice und bereiten das Gerät für die Installation in elektronischen Produkten vor.

Schritt-für-Schritt IC-Herstellungsprozess

Wafer-Herstellung

Die Wafer-Herstellung ist der Ausgangspunkt der Halbleiterfertigung. Der Wafer dient als Basisplattform, auf der Tausende von integrierten Schaltkreisen gleichzeitig produziert werden.

Kristallwachstum

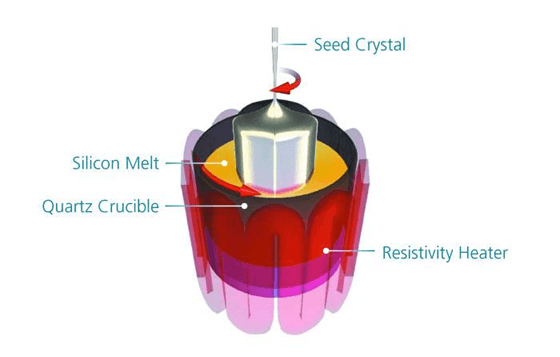

Das Kristallwachstum ist der erste wichtige Schritt, um gereinigtes Silizium in einen verwendbaren Halbleiterwafer zu verwandeln. Wie im Bild gezeigt, wird extrem reines Polysilizium in einem Quarzschmelztiegel mit einem Hochtemperatur-Widerstandsheizer geschmolzen. Ein kleiner Saatkristall wird dann in die Siliziumschmelze abgesenkt und langsam unter gleichzeitiger Drehbewegung nach oben gezogen. Dieser kontrollierte Ziehprozess bildet eine einzige, kontinuierliche Kristallstruktur, die als monokristallines Silizium bekannt ist.

Diese Methode wird als Czochralski (CZ) Prozess bezeichnet und ist in der Halbleiterwafer-Produktion weit verbreitet, da sie große, hochwertige Siliziumbarren produzieren kann. Während des Kristallwachstums können sorgfältig kontrollierte Dotierstoffe wie Bor, Phosphor, Arsen oder Antimon hinzugefügt werden, um die elektrischen Eigenschaften des Siliziums anzupassen. Dies ist wichtig, da der Wafer die richtige Widerstandsfähigkeit haben muss, bevor die Transistorfertigung beginnt.

Das Endergebnis ist ein großes zylindrisches Silizium-Barren, das später in dünne Wafer geschnitten werden kann. Moderne Halbleiter-Fabriken verwenden häufig 200 mm und 300 mm Wafer, während die Technologie für 450 mm Wafer aufgrund von Kosten und Fertigungsherausforderungen begrenzt bleibt. Für einige Hochleistungs-Halbleitergeräte kann auch Float-Zone (FZ) Silizium verwendet werden, da es sehr niedrige Verunreinigungslevel und eine hervorragende elektrische Qualität bietet.

Wafer-Schneiden und Oberflächenvorbereitung

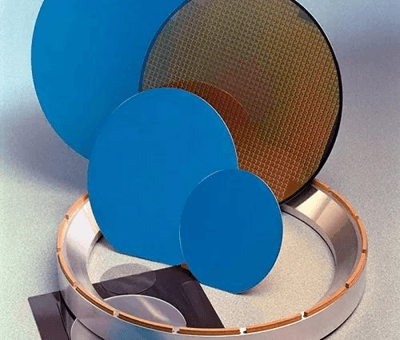

Nach dem Kristallwachstum wird der zylindrische Siliziumblock mit Präzisionsdrahtsägen in dünne, runde Wafer geschnitten. Wie im Bild gezeigt, kommen diese Wafer in unterschiedlichen Durchmessern und müssen eine sehr glatte, saubere und einheitliche Oberfläche aufweisen, bevor sie in die nächsten Schritte der Halbleiterfertigung eintreten können. Der gemusterte Wafer im Hintergrund zeigt auch, wie der vorbereitete Wafer später die Basis für viele individuelle IC-Chips wird.

Nach dem Schneiden durchläuft jeder Wafer eine Kantenbearbeitung, eine Oberflächenbearbeitung, chemische Ätzung, Politur, Reinigung und Fehlerinspektion. Die Kantenbearbeitung entfernt scharfe Kanten, die beim Handhaben brechen könnten, während die Oberflächenpolitur die ultraflache Oberfläche schafft, die für eine genaue Fotolithografie erforderlich ist. Chemische Reinigung und Fehlerinspektion helfen, Partikel, Kratzer und Oberflächenschäden zu entfernen, die den Ertrag verringern könnten.

Diese Vorbereitungsphase ist wichtig, da selbst ein kleiner Oberflächenfehler die Transistorbildung in späteren Prozessen beeinflussen kann. Ein richtig geschnittener, polierter und inspizierter Wafer bietet die stabile Grundlage, die für Oxidation, Abscheidung, Fotolithografie, Ätzen und andere fortgeschrittene IC-Fertigungsprozesse benötigt wird.

Abscheidungsprozess

Die Abscheidung ist der Prozess, bei dem sehr dünne Materialschichten auf die Waferoberfläche aufgebracht werden. Wie im Bild gezeigt, kann die Abscheidung durch verschiedene Methoden erfolgen, abhängig davon, ob das Material durch chemische Reaktion gebildet oder von einer festen Quelle übertragen wird. Diese aufgebrachten Schichten können später als Isolierfilme, Halbleiterschichten, Barriereschichten oder metallische Verbindungsstoffe in der IC-Struktur verwendet werden.

Epitaxiale Abscheidung

Epitaxiale Abscheidung ist eine spezielle Art der Abscheidung, die verwendet wird, um eine hochqualitative, kristalline Siliziumschicht auf einem Siliziumwafer zu erzeugen. Im Gegensatz zu allgemeinen Filmbeschichtungen folgt die neue Schicht der Kristallstruktur des darunter liegenden Wafers. Dies verbessert die Waferqualität, reduziert die Defektdichte und trägt dazu bei, eine bessere elektrische Isolation und Transistorleistung zu schaffen. Obwohl das Bild hauptsächlich CVD und PVD vergleicht, ist das epitaxiale Wachstum oft mit CVD-basierten Prozessen verbunden, da gasförmige Materialien verwendet werden können, um kontrollierte Siliziumschichten auf der Waferoberfläche zu wachsen.

Chemische Dampfabscheidung (CVD)

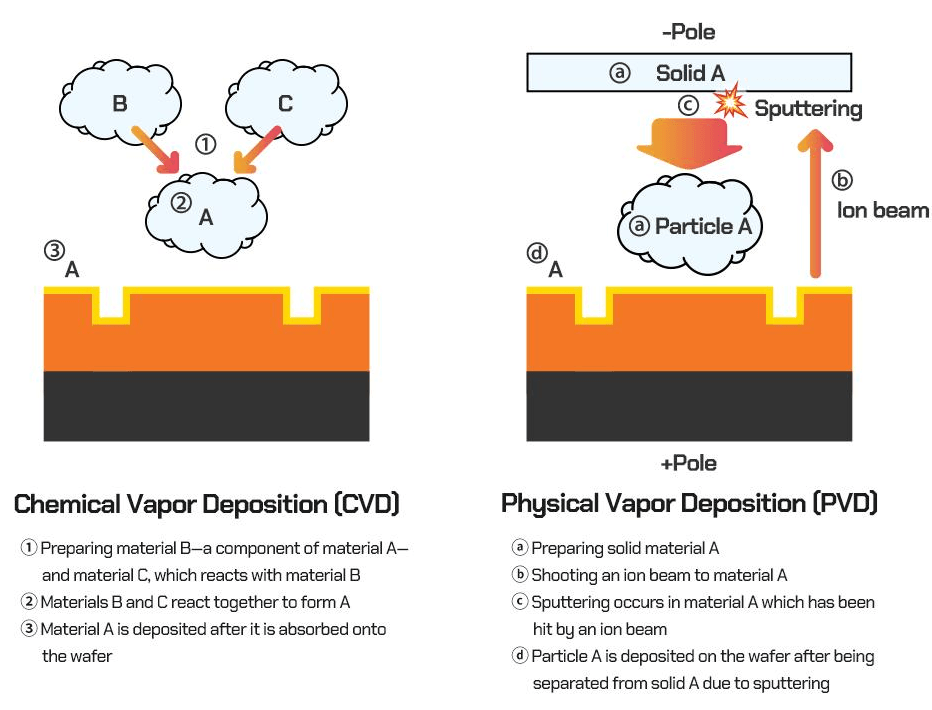

Chemische Dampfabscheidung, oder CVD, verwendet gasförmige Materialien, um einen Dünnfilm auf dem Wafer zu bilden. Im Bild reagieren die Materialien B und C miteinander, um Material A zu erzeugen, das dann auf die Waferoberfläche aufgebracht wird. Dies ist ein guter Weg, um CVD zu verstehen: Die aufgebrachte Schicht wird nicht einfach auf den Wafer gesprüht, sondern durch eine chemische Reaktion in der Nähe oder auf der Waferoberfläche gebildet.

CVD wird häufig zur Abscheidung von Siliziumdioxid, Siliziumnitrid, Polysilizium und Dielektrika verwendet. Diese Filme sind wichtig für Isolierung, Schutz, Transistorstrukturen und spätere Strukturierungsschritte. In der fortgeschrittenen Halbleiterfertigung wird auch die atomare Schichtabscheidung, oder ALD, verwendet, wenn extrem dünne und einheitliche Schichten erforderlich sind, insbesondere bei Prozessknoten unter 10 nm.

Physikalische Dampfabscheidung (PVD)

Physikalische Dampfabscheidung, oder PVD, funktioniert anders als CVD. Wie auf der rechten Seite des Bildes gezeigt, trifft ein Ionenstrahl auf ein festes Ausgangsmaterial, wodurch Partikel durch Sputtern vom Ziel getrennt werden. Diese Partikel bewegen sich dann in Richtung des Wafers und bilden einen Dünnfilm auf seiner Oberfläche.

PVD wird häufig für die Metallabscheidung verwendet, einschließlich Aluminium, Kupfer, Barriereschichten und Saat- bzw. Grundschichten. Ältere IC-Prozesse verwendeten häufig Aluminiumverbindungen, während viele moderne Chips Kupfer verwenden, da es einen niedrigeren elektrischen Widerstand aufweist und eine schnellere Signalübertragung unterstützt. Bei sehr fortgeschrittenen Knoten werden auch Materialien wie Kobalt und Ruthenium untersucht, da Kupfer in extrem kleinen Dimensionen schwerer effizient zu verwenden ist.

Thermische Oxidation

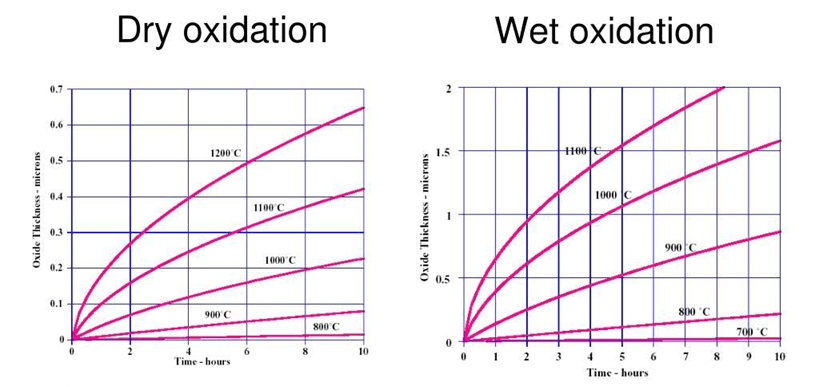

Die thermische Oxidation bildet eine Siliziumdioxid(SiO₂)-Schicht direkt auf der Siliziumwaferoberfläche. Diese Oxidschicht wird häufig für Isolierung, Transistor-Gate-Strukturen, Oberflächenschutz und Geräteisolation verwendet. Wie im Bild gezeigt, erzeugt die trockene Oxidation hochwertiges Oxid mit ausgezeichneter Dickenkontrolle, was sie für Anwendungen mit dünnen Gate-Dielektrika geeignet macht. Die nasse Oxidation erzeugt viel schneller Oxid und wird häufig verwendet, wenn dickere Oxidschichten erforderlich sind.

Die Oxiddicke beeinflusst direkt die Transistorleistung, den Leckstrom, den Energieverbrauch und die langfristige Zuverlässigkeit. Wenn das Oxid zu dünn wird, können Leckströme und quantenmechanische Tunnel-Effekte signifikant ansteigen. Um diesen Herausforderungen zu begegnen, verwenden fortgeschrittene Halbleiterknoten häufig hoch-k-Dielektrika wie Hafniumoxid (HfO₂), die eine starke Steuerung der Gates bieten und gleichzeitig den Leckstrom in nanoskaligen Transistoren reduzieren.

Fotolithografie

Photolithographie überträgt mikroskopische Schaltkreis-Layouts auf die Waferoberfläche. Sie wird allgemein als der kritischste Schritt in der Halbleiterfertigung angesehen, da sie die Transistorgröße und die Chipdichte bestimmt.

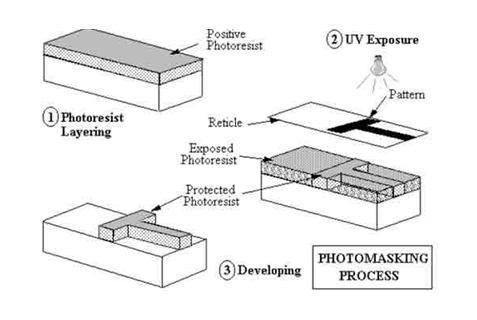

Der Prozess beginnt mit der Beschichtung des Wafers mit Fotolack. Ultraviolettes Licht durchdringt eine Fotomasken, die das Schaltungsdesign enthält, und belichtet ausgewählte Bereiche des Fotolacks. Nach der Entwicklung leitet das verbleibende Muster die späteren Ätz- und Implantationsschritte.

Die moderne Halbleiterfertigung verwendet Extreme Ultraviolet (EUV) Lithographie für fortschrittliche Knoten wie 7 nm, 5 nm, 3 nm und darüber hinaus.

Multi-Patterning wird auch verwendet, um Merkmale zu schaffen, die kleiner oder dichter sind, als eine einzelne Lithografiebelichtung leicht produzieren kann. Zu den gängigen Methoden gehören Double Patterning, Self-Aligned Double Patterning (SADP) und Self-Aligned Quadruple Patterning (SAQP). Diese Techniken teilen oder vervielfachen Muster über mehrere Prozessschritte hinweg und verbessern die Muster dichtheit und Genauigkeit. Selbst bei EUV-Lithografie bleibt Multi-Patterning für die fortschrittliche Halbleiterfertigung wichtig.

Warum kleinere Knoten schwieriger sind

Da die Halbleiterknoten schrumpfen, wird die Fertigung erheblich schwieriger aufgrund von:

• Quanten-Tunneln

• Einschränkungen der Überlagerungsgenauigkeit

• Rauheit der Linienkanten

• Stochastische Defekte

• Erhöhter Leckstrom

• Höhere Wärmedichte

Kleinere Transistoren verbessern die Leistung und Energieeffizienz, erfordern jedoch auch weit präzisere Lithographiesysteme und eine engere Prozesskontrolle.

Hoch-NA EUV-Systeme werden jetzt bereitgestellt, um die zukünftige Halbleiterfertigung bei 2 nm und 1 nm zu unterstützen. Diese Systeme können jeweils mehrere Hundert Millionen Dollar kosten.

Ätzprozess

Ätzen ist der Prozess, der das Photolithographie-Muster in die tatsächlichen Wafermaterialien überträgt. Nachdem das Fotolackmuster gebildet wurde, entfernt das Ätzen die exponierten Teile der Dünnschichten, wie Siliziumdioxid, Siliziumnitrid, Polysilizium oder Metallschichten. Dieser Schritt ermöglicht es, dass das Schaltungsmuster Teil der Waferstruktur wird, anstatt nur auf der Fotolackschicht zu bleiben.

Die moderne Halbleiterfertigung verwendet hauptsächlich plasma-basiertes Trockenätzen, da es eine bessere Kontrolle über sehr kleine Merkmale bietet. Im Gegensatz zum nasschemischen Ätzen kann das Trockenätzen Materialien gezielter entfernen, was dazu beiträgt, schärfere Muster und steilere Seitenwände zu erzeugen. Diese Präzision ist in fortschrittlichen ICs wichtig, bei denen selbst ein kleiner Mustersfehler die Transistorleistung, den Leckstrom oder den Ertrag bei der Produktion beeinträchtigen kann.

Zu den gängigen fortschrittlichen Ätzmethoden gehören Reactive Ion Etching (RIE), Inductively Coupled Plasma (ICP) Ätzen und Atomic Layer Etching (ALE). RIE kombiniert chemische Reaktionen mit Ioneneinschlägen, um Material genau zu entfernen, während ICP-Ätzen eine hohe Plasmadichte für eine schnellere und kontrolliertere Materialentfernung bietet. ALE entfernt Material schichtweise mit sehr hoher Präzision, was es nützlich für fortschrittliche FinFET- und Gate-All-Around-Transistorstrukturen macht, bei denen nanoskalige Genauigkeit erforderlich ist.

Ioneneinbringung

Die Ioneneinbringung ist der Prozess, bei dem kontrollierte Dotierungen in ausgewählte Bereiche des Siliziumwafers eingefügt werden, um P-Typ- und N-Typ-Regionen zu schaffen. Dotierungen wie Bor, Phosphor und Arsen werden mit hoher Präzision in den Wafer implantiert, damit der Transistor den Strom ordnungsgemäß steuern kann. Dieser Schritt beeinflusst die Transistorgeschwindigkeit, die Schwellenspannung, den Leckstrom, die Energieeffizienz und die langfristige Zuverlässigkeit, sodass selbst kleine Fehler bei der Platzierung oder Dosis von Dotierstoffen den Chipausbeute und die Leistung verringern können.

Torbildung und Transistorfertigung

Die Torbildung und Transistorfertigung erzeugen die aktiven Bauelemente, die Schaltvorgänge innerhalb eines integrierten Schaltkreises durchführen. Nach Photolithographie, Ätzen und Ioneneinbringung werden die Gate-Dielektrika und der Gate-Elektroden gebildet, um den Stromfluss zwischen den Source- und Drain-Bereichen zu steuern. Die Gate-Struktur wird dann strukturiert, gefolgt von der Bildung der Source- und Drain-Regionen durch zusätzliche Implantationsprozesse.

Da die Transistordimensionen weiterhin schrumpfen, verwenden Halbleiterhersteller fortschrittliche Strukturen wie FinFET und Gate-All-Around (GAA) Transistoren, um die Torsteuerung zu verbessern, den Leckstrom zu reduzieren und die Leistung zu steigern. Nach der Fertigung existieren Milliarden von Transistoren auf dem Wafer, müssen jedoch weiterhin über mehrere Metallverbindungs schichten verbunden werden, um vollständige elektronische Schaltkreise zu schaffen.

Thermische Verarbeitung (Glühen)

Die thermische Verarbeitung, insbesondere das Glühen, wird häufig nach der Ionenimplantation durchgeführt, um die implantierten Dotierstoffe zu aktivieren. Während der Implantation werden Dotieratom in ausgewählte Regionen des Wafers platziert, sitzen jedoch möglicherweise nicht sofort in den richtigen Kristallpositionen. Das Glühen verwendet kontrollierte Wärme, um diese Dotierstoffe in aktive Stellen im Siliziumgitter zu bewegen, sodass sie das elektrische Verhalten der Transistorregionen korrekt verändern können.

Die Rapid Thermal Processing (RTP) und Rapid Thermal Annealing (RTA) werden häufig verwendet, da sie den Wafer für kurze Zeit bei hoher Temperatur erhitzen. Dies aktiviert die Dotierstoffe und begrenzt die unerwünschte Dotierstoffdiffusion, was wichtig ist, um kleine und präzise Transistorelemente aufrechtzuerhalten. Die thermische Verarbeitung kann auch implantationsbedingte Kristallschäden reparieren, die Filmqualität verbessern, Stressengineering unterstützen und die Materialstabilität vor den nächsten Transistorfertigungsschritten erhöhen.

Chemisch-mechanisches Polieren (CMP)

Chemisch-mechanisches Polieren oder CMP wird verwendet, um die Waferoberfläche nach der Ablagerung und Mustererstellung zu glätten. Dies ist wichtig, da moderne ICs viele übereinander gestapelte Schichten enthalten, und eine unebene Oberfläche spätere Fotolithografie-Schritte ungenau machen kann. CMP verwendet Polierpads und chemische Schlämmungen, um überschüssiges Material zu entfernen und eine glatte, ebene Oberfläche für den nächsten Prozess zu schaffen.

CMP ist besonders wichtig für Kupferverbindungen, Dual-Damascene-Strukturen und multilagige Verdrahtung. Es muss jedoch sorgfältig kontrolliert werden, da es auch zu Defekten wie Verkrippung, Erosion und Oberflächenkratzern führen kann. Wenn diese Defekte nicht ordnungsgemäß verwaltet werden, können sie die Chipausbeute verringern, die Zuverlässigkeit beeinträchtigen und Probleme in späteren Fertigungsschritten verursachen.

Metallisierung und Interkonnektorbildung

Nach Abschluss der Transistorfertigung werden Metallinterkonnektorstrukturen gebildet, um Milliarden von Transistoren elektrisch miteinander zu verbinden.

Moderne Halbleiterchips verwenden mehrere Schichten von Kupferverbindungen, die durch mikroskopische Durchführungen verbunden sind.

Damascene-Prozess

Der Damascene-Prozess erstellt Gräben und Durchführungen in dielektrischen Materialien und füllt diese dann mit Kupfer. Überschüssiges Kupfer wird mit CMP entfernt.

Barriereschichten

Barrieremetalle verhindern die Kupferdiffusion in umgebende Halbleitermaterialien. Ohne diese Schichten könnte eine Kupferkontamination die Transistorstrukturen schädigen.

RC-Verzögerung und Elektromigration

Mit dem Schrumpfen der Interkonnektordimensionen stehen Halbleiterhersteller vor großen Herausforderungen, einschließlich:

• RC-Signaldelays

• Elektromigration

• Wärmeentwicklung

• Probleme mit der Signalintegrität

Fortgeschrittene BEOL-Verkabelungstechnologien sind entscheidend für die Aufrechterhaltung der Hochgeschwindigkeitsprozessorausführung.

Wafermetrologie

Die Wafermetrologie misst kritische Dimensionen und physikalische Eigenschaften während der Halbleiterfertigung, um sicherzustellen, dass jeder Prozess die Entwurfsspezifikationen erfüllt. Zu den häufigen Messungen gehören Filmdicke, kritische Dimension (CD), Overlay-Ausrichtung und Oberflächentopografie. Diese Messungen helfen Ingenieuren zu überprüfen, dass die abgelegten Schichten, die gemusterten Merkmale und die Lithografieausrichtung innerhalb extrem enger Toleranzen bleiben. Moderne Messtechniksysteme können Merkmale unter 10 nm messen und gleichzeitig die hohe Durchsatzrate aufrechterhalten, die für die fortgeschrittene Halbleiterproduktion erforderlich ist.

Waferinspektion

Die Waferinspektion wird verwendet, um Defekte zu identifizieren, die die Ausbeute verringern und die Zuverlässigkeit des Geräts beeinträchtigen können. Inspektionssysteme suchen nach Partikeln, Kratzern, Kontamination und Musterfehlern, die während der Fertigung auftreten können. Die ungemusterte Inspektion konzentriert sich auf nackte Wafer und nicht gemusterte Oberflächen, während die gemusterte Inspektion die Schaltkreismerkmale nach Lithografie und Ätzen untersucht. Moderne Inspektionswerkzeuge verwenden optische und Elektronenstrahltechnologien, um extrem kleine Defekte zu erkennen, sodass Hersteller Probleme identifizieren können, bevor sie große Mengen von Chips beeinträchtigen.

Wafer-Testung mit Sonden

Die Wafer-Testung mit Sonden testet elektrisch jeden Die vor der Verpackung.

Haardünne Sonden kontaktieren die Chip-Pads, um die Schaltkreisfunktionalität und die elektrische Leistung zu überprüfen. Defekte Dies werden vor der Verpackung identifiziert, um die Produktionskosten zu senken.

KI-basierte Analysen werden zunehmend verwendet, um systematische Fertigungsprobleme zu identifizieren und die Gesamtausbeute zu verbessern.

Verpackung und Montage

Verpackung und Montage schützen den fertigen Chip und verbinden ihn mit externen Schaltungen. Das Gehäuse schützt den Die vor Schäden, Feuchtigkeit, Kontamination und Hitze, während es gleichzeitig ermöglicht, ihn auf einer Leiterplatte zu montieren.

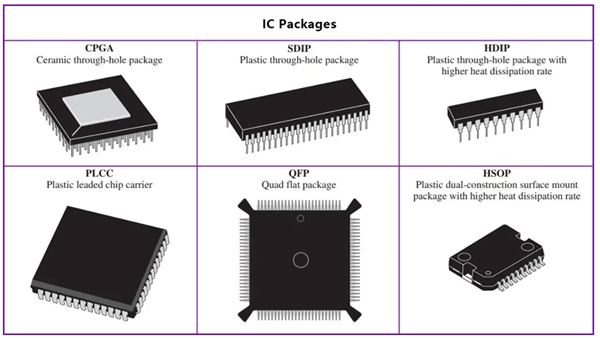

Traditionelle Verpackungsmethoden umfassen Drahtbonding, Gehäusegestelle, BGA, QFN und Flip-Chip-Verpackung. Diese werden immer noch häufig in der Unterhaltungselektronik, Industrieanlagen, Automobilsystemen und Kommunikationsgeräten verwendet, da sie zuverlässig und kosteneffektiv sind.

Fortgeschrittene Verpackung ist jetzt wichtig für KI-Prozessoren, GPUs und Hochleistungsrechner. Chiplet-Technologie kombiniert mehrere kleinere Dies in einem Paket, um den Ertrag zu verbessern und verschiedene Technologien zusammenarbeiten zu lassen. 2.5D-Verpackung platziert mehrere Dies auf einem Silizium-Interposer für schnellere Kommunikation. 3D-Verpackung stapelt Dies vertikal mithilfe von Through-Silicon Vias, oder TSVs, um die Verbindungsdichte zu erhöhen und die Paketgröße zu reduzieren. Hybrides Bonding verbindet direkt Kupfer- und Dielektrikschichten, was sehr feine Verbindungen für schnellere und effizientere Chips ermöglicht.

Schlussfolgerung

Das Verständnis des Herstellungsprozesses von integrierten Schaltungen bietet wertvolle Einblicke, wie moderne Prozessoren, Speichergeräte, Sensoren und Kommunikationschips hergestellt werden. Von einem einfachen Siliziumwafer bis zu einem fertigen Halbleitergerät spielt jede Stufe eine wichtige Rolle bei der Ermöglichung der elektronischen Produkte, die die digitale Welt von heute antreiben.

Häufig gestellte Fragen [FAQ]

1. Warum wird die Fotolithographie als der kritischste Schritt in der Halbleiterfertigung angesehen?

Die Fotolithographie bestimmt die Größe und den Abstand der Transistorstrukturen auf dem Wafer. Kleinere und genauere Muster ermöglichen eine höhere Transistordichte, schnellere Verarbeitungsgeschwindigkeit und bessere Energieeffizienz. Selbst ein winziger Ausrichtungs- oder Belichtungsfehler kann den Ertrag reduzieren oder die Chipleistung beeinträchtigen.

2. Warum sind fortgeschrittene Halbleiterknoten wie 3nm und 2nm schwieriger herzustellen?

Kleinere Knoten erfordern eine extrem präzise Prozesskontrolle, da die Transistorstrukturen so klein werden, dass Probleme wie Quantenverschränkung, Leckstrom, Überlagerungsfehler und Wärmedichte schwerer zu bewältigen sind. Fortgeschrittene Knoten hängen auch stark von EUV-Lithographie und teurer Fertigungsmaschinen ab.

3. Wie beeinflusst thermische Oxidation die Leistung und Zuverlässigkeit von MOSFETs?

Thermische Oxidation bildet die Siliziumdioxid-Gatelayer, die das Umschalten des Transistors steuert. Wenn die Oxidschicht zu dick ist, verringert sich die Transistor-Geschwindigkeit, aber wenn sie zu dünn wird, können Leckströme und Gate-Durchbrüche auftreten. Eine ordnungsgemäße Oxidkontrolle ist entscheidend für die Balance zwischen Geschwindigkeit, Energieeffizienz und Zuverlässigkeit.

4. Warum wird Kupfer heutzutage in modernen Halbleiterverbindungen anstelle von Aluminium häufig verwendet?

Kupfer hat einen geringeren elektrischen Widerstand als Aluminium, was schnellere Signalübertragung und geringere Energieverluste in fortgeschrittenen Chips ermöglicht. Allerdings benötigt Kupfer auch Barriereschichten und komplexere Herstellungsprozesse, da es in umliegende Halbleitermaterialien diffundieren kann.

5. Warum verwenden Halbleiterfabriken während der Produktion extrem saubere Umgebungen?

Moderne Transistorstrukturen werden in Nanometern gemessen, sodass selbst mikroskopisch kleine Staubpartikel oder Verunreinigungen die Schaltungsmuster beschädigen und den Produktionsausbeuten verringern können. Reinräume helfen, Partikel, Feuchtigkeit, Temperatur und chemische Verunreinigungen während des gesamten Herstellungsprozesses zu kontrollieren.

6. Wie verbessert die Ionenimplantation die Transistorleistung in integrierten Schaltungen?

Die Ionenimplantation führt kontrollierte Dotierstoffe in den Wafer ein, um P-Typ- und N-Typ-Regionen zu schaffen. Dieser Prozess beeinflusst direkt die Umschaltgeschwindigkeit des Transistors, die Schwellenspannung, den Leckstrom und die Energieeffizienz, was eine präzise Dotierkontrolle für eine zuverlässige IC-Leistung unerlässlich macht.

7. Warum sind fortgeschrittene KI-Prozessoren stark auf moderne Verpackungstechnologien angewiesen?

KI-Chips erzeugen massive Mengen an Daten und Wärme, sodass fortgeschrittene Verpackungstechnologien wie Chiplets, 2.5D-Verpackung, 3D-Stacking und hybrides Bonding dazu beitragen, die Bandbreite, Signalgeschwindigkeit, Energiezufuhr und das Wärmemanagement zu verbessern.
