Wie verwende ich das Bluetooth-Modul HM-10?

Das Bluetooth-Modul HM-10 ist ein kompakter BLE-Transceiver mit geringem Stromverbrauch, der aufgrund seiner einfachen UART-Schnittstelle, plattformübergreifenden Kompatibilität (Android und iOS) und flexiblen AT-Befehlskonfiguration weit verbreitet in IoT, eingebetteten Systemen und in der Elektronik eingesetzt wird.In diesem Artikel geht es um die Fähigkeiten des HM-10-Bluetooth-Moduls, Pinbelegung und Schaltplan, Spezifikationen und Funktionen, Verkabelung und Anwendungsfälle und mehr.

Katalog

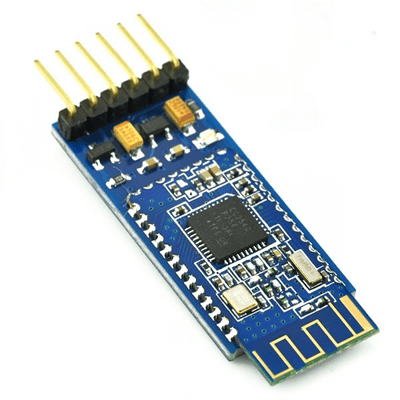

Übersicht über das Bluetooth-Modul HM-10

Die HM-10 Bluetooth-Modul ist ein kompakter und energieeffizienter BLE-Transceiver (Bluetooth Low Energy), der häufig in IoT, eingebetteten Systemen und Heimwerkerelektronik eingesetzt wird.Es basiert auf dem Bluetooth 4.0-Protokoll und ermöglicht einen nahtlosen drahtlosen Datenaustausch zwischen Mikrocontrollern und Smartphones über UART-Kommunikation.Im Gegensatz zu herkömmlichen Modulen wie dem HC-05 ist das HM-10 sowohl mit Android- als auch mit iOS-Geräten kompatibel, was es zu einer vielseitigen Option für intelligente Sensoren, Automatisierung und mobil gesteuerte Anwendungen macht.Sein geringer Stromverbrauch und die beeindruckende Reichweite von bis zu 50 Metern machen es ideal für batteriebetriebene Systeme.

Die Konfiguration erfolgt unkompliziert über AT-Befehle und ermöglicht Benutzern das Ändern von Gerätenamen, das Anpassen von Baudraten und die Feinabstimmung von Werbeintervallen.Diese Flexibilität ermöglicht eine einfache Integration in verschiedene Projekte – von der einfachen Datenübertragung bis hin zu komplexen BLE-Netzwerken.Zuverlässig, benutzerfreundlich und kostengünstig ist der HM-10 eine praktische Lösung für moderne drahtlose Designs.

Wenn Sie am Kauf des Bluetooth-Moduls HM-10 interessiert sind, kontaktieren Sie uns bitte bezüglich Preis und Verfügbarkeit.

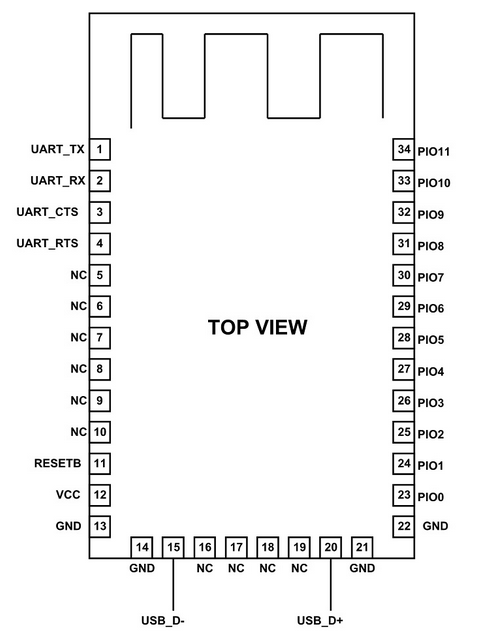

Pinbelegung des HM-10-Moduls

Pin Nein.	Pin Name	Beschreibung
1	UART_TX	UART-Übertragung Pin – wird zum Senden serieller Daten vom HM-10-Modul an ein angeschlossenes Gerät verwendet Mikrocontroller (verbindet sich mit RX auf der MCU).
2	UART_RX	UART-Empfangspin – empfängt serielle Daten vom Mikrocontroller (verbindet sich mit TX auf der MCU).
3	UART_CTS	Zum Senden freigegeben – Hardware-Flusskontrolleingang (wird normalerweise nicht verwendet, kann nicht verbunden bleiben).
4	UART_RTS	Anfrage zum Senden – Hardware-Flusskontrollausgang (normalerweise nicht verwendet).
5–10	NC	Nicht verbunden – Diese Pins sind unbenutzt und können schwebend bleiben.
11	RESETB	Aktiver Low-Reset Eingang – setzt das Modul zurück, wenn es auf LOW gezogen wird.
12	VCC	Stromversorgung Eingang (normalerweise 3,3 V; einige Breakout-Boards unterstützen 5 V mit Regler).
13	GND	Boden Verbindung.
14	GND	Zusätzlich Erdungsstift.
15–20	NC	Nicht verbunden – Reservierte Pins, schwebend lassen.
21	GND	Boden Verbindung.
22	USB_D+	USB-Differential Datenleitung (für USB-Schnittstelle; normalerweise unbenutzt im UART-Modus).
23	PIO0	Universell einsetzbar I/O-Pin – konfigurierbar über Firmware oder AT-Befehle.
24	PIO1	Universell einsetzbar I/O-Pin.
25	PIO2	Universell einsetzbar I/O-Pin.
26	PIO3	Universell einsetzbar I/O-Pin.
27	PIO4	Universell einsetzbar I/O-Pin.
28	PIO5	Universell einsetzbar I/O-Pin.
29	PIO6	Universell einsetzbar I/O-Pin.
30	PIO7	Universell einsetzbar I/O-Pin.
31	PIO8	Universell einsetzbar I/O-Pin.
32	PIO9	Universell einsetzbar I/O-Pin.
33	PIO10	Universell einsetzbar I/O-Pin.
34	PIO11	Universell einsetzbar I/O-Pin.

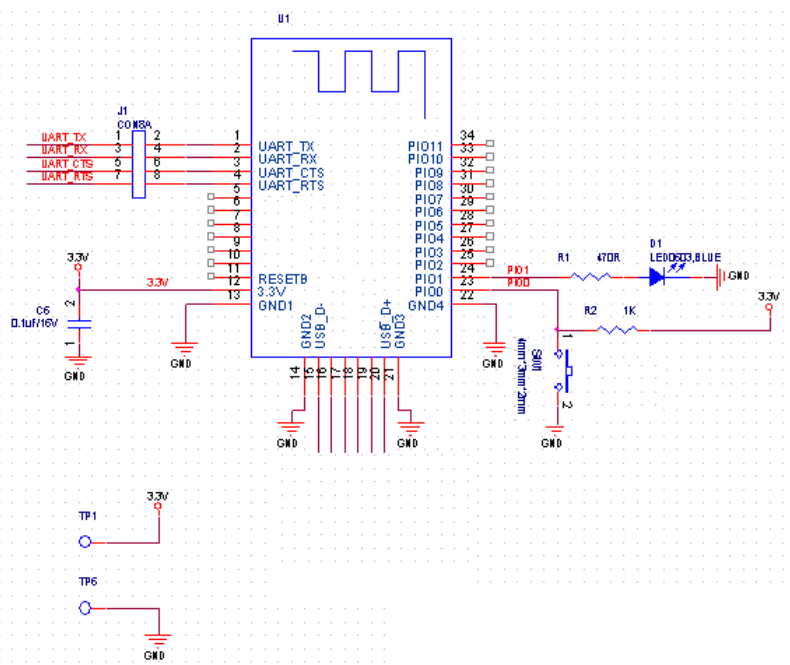

Schematische Darstellung des HM-10-Moduls

Dieses Schema zeigt den grundlegenden Anschluss und Betrieb eines HM-10 Bluetooth Low Energy (BLE)-Moduls.Das Modul wird von einer 3,3-V-Versorgung mit Strom versorgt und verfügt über eine ordnungsgemäße Erdung über mehrere Pins, um die Signalstabilität sicherzustellen.Die UART-Schnittstelle (TX, RX, CTS, RTS) stellt über den Anschluss J1 eine Verbindung zu einem externen Mikrocontroller oder einem seriellen Gerät her und ermöglicht so eine drahtlose serielle Kommunikation.Der RESETB-Pin wird zum Zurücksetzen des Moduls verwendet, während die USB-Pins D+ und D– eine optionale USB-Konnektivität zum Programmieren oder Debuggen anzeigen.

Auf der rechten Seite stehen PIO-Pins (programmierbare I/O) für zusätzliche Steuer- oder Anzeigefunktionen zur Verfügung.In dieser Schaltung treibt PIO1 über einen 470-Ω-Widerstand (R1) eine blaue LED (D1) an, die als Statusanzeige für Bluetooth-Aktivität fungiert – wie z. B. Stromversorgung oder Kopplungsstatus.Der über R2 (1kΩ) angeschlossene Schalter (SW1) ermöglicht eine manuelle Eingabe, möglicherweise zum Zurücksetzen oder Ändern des Modulmodus.Der Entkopplungskondensator (C6, 0,1 µF) in der Nähe des Power-Pins hilft, Rauschen aus dem Netzteil zu filtern und sorgt so für einen stabilen Betrieb.

Spezifikationen des HM-10-Moduls

Parameter	Spezifikation
Modell	HM-10
Bluetooth Version	Bluetooth 4.0 (BLE – Bluetooth Low Energy)
Chipsatz	Texas Instrumente (TI) CC2540 oder CC2541
Betrieb Spannung	2,0 V – 3,6 V (typisch 3,3 V)
Logikebene	3,3 V (TX/RX nicht 5 V tolerant)
Kommunikation Schnittstelle	UART (TX, RX, CTS, RTS)
Standard-Baud Bewerten	9600 bps (konfigurierbar über AT-Befehle)
Arbeitsstrom	~8mA (verbunden) / ~15 mA (aktive Übertragung)
Schlafstrom	< 1 µA
Sendeleistung	0 dBm (typisch)
Reichweite	Bis zu 50 m (Leitung). des Sehens)
Antennentyp	Integrierte Platine Antenne
Unterstützte Rollen	Zentral und Peripherie (Master/Slave)
AT-Befehl Unterstützung	Ja (für Konfiguration: Name, Rolle, Baudrate usw.)
Daten Übertragung	BLE UART-Dienst (Transparente serielle Kommunikation)
Abmessungen	Ca.26,9 mm × 13 mm × 2,2 mm
Betrieb Temperatur	–40 °C bis +85 °C
LED-Anzeigen	Status-LED für Stromversorgung/Kopplung/Verbindung
Firmware Kompatibilität	Original JNHuaMao-Firmware

Funktionen des HM-10-Moduls

Bluetooth 4.0 BLE-Unterstützung: Basierend auf Bluetooth Low Energy-Technologie für extrem niedrigen Stromverbrauch und effiziente Datenübertragung.

Doppelrollenfähigkeit: Kann sowohl als Master-Gerät (Zentralgerät) als auch als Slave-Gerät (Peripheriegerät) betrieben werden, wodurch es für verschiedene Anwendungen vielseitig einsetzbar ist.

Breite Kompatibilität: Vollständig kompatibel mit Android-, iOS-, Windows- und macOS-Geräten, die BLE-Kommunikation unterstützen.

AT-Befehl programmierbar: Leicht konfigurierbar mit einfachen AT-Befehlen für Name, Baudrate, Modus und Werbeintervall.

Transparente UART-Übertragung: Ermöglicht drahtlose serielle Datenkommunikation ohne komplexe Protokollverarbeitung.

Schnelle Verbindung und automatische Wiederverbindung: Stellt beim Einschalten automatisch wieder eine Verbindung zum zuletzt gekoppelten Gerät her.

LED-Statusanzeige: Die integrierte LED zeigt den Strom-, Kopplungs- und Datenübertragungsstatus an, um das Debuggen zu erleichtern.

Energiesparmodus: Unterstützt den Tiefschlafbetrieb mit minimaler Stromaufnahme, ideal für batteriebetriebene Projekte.

Firmware aktualisierbar: Unterstützt Over-the-Air- oder serielle Firmware-Upgrades für Leistungs- oder Funktionsverbesserungen.

Stabile HF-Leistung: Verwendet das 2,4-GHz-ISM-Band mit einer integrierten PCB-Antenne, die für eine starke und stabile Signalübertragung optimiert ist.

Kleines und leichtes Design: Durch die kompakte Modulgröße eignet es sich für die Integration in tragbare oder tragbare Geräte.

Sichere Kommunikation: Unterstützt BLE-Pairing und Verschlüsselung für eine sichere Datenübertragung.

Flexible Schnittstelle: Funktioniert nahtlos mit verschiedenen Mikrocontrollern wie Arduino, STM32, ESP32 und Raspberry Pi.

I/O-Erweiterbarkeit: Bietet 12 programmierbare GPIO-Pins für individuelle Steuerung oder Sensorschnittstelle.

Umweltbeständiger Betrieb: Zuverlässige Leistung über alle industriellen Temperaturbereiche hinweg und ESD-Schutz.

Verwendung des HM-10-Moduls

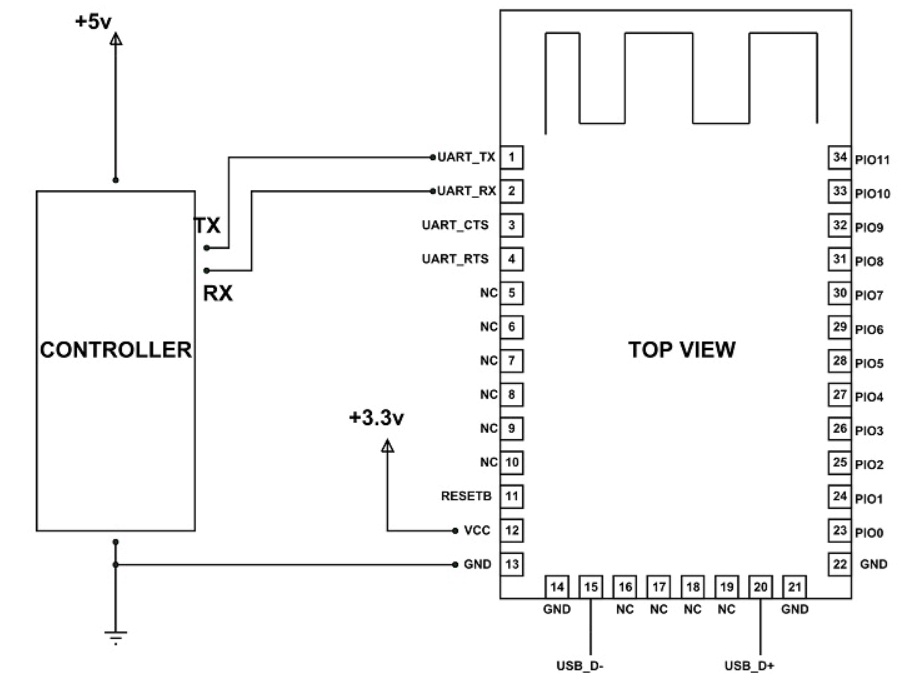

Das Diagramm zeigt, wie das HM-10 Bluetooth Low Energy (BLE)-Modul für die serielle Kommunikation mit einem Mikrocontroller verbunden wird.Das Modul kommuniziert über eine UART-Schnittstelle und ermöglicht so die Datenübertragung zwischen dem Controller und Bluetooth-fähigen Geräten.

Verbinden Sie den TX-Pin des Controllers mit dem RX-Pin des HM-10 und den RX-Pin des Controllers mit dem TX-Pin des Moduls.Stellen Sie sicher, dass beide Geräte eine gemeinsame Masse (GND) haben.Das Modul wird mit 3,3 V betrieben, die dem VCC-Pin zugeführt werden.Vermeiden Sie es, 5 V direkt an den HM-10 anzulegen, um Schäden zu vermeiden.

Der RESETB-Pin wird verwendet, um das Modul bei Bedarf zurückzusetzen.Andere Pins wie PIO (Allzweck-I/O) und USB-Leitungen sind optional und für den Grundbetrieb nicht erforderlich.

Einfach ausgedrückt: Sobald die Verbindungen hergestellt sind, sendet und empfängt der Mikrocontroller Daten über die UART-Leitungen, während der HM-10 die drahtlose Bluetooth-Kommunikation mit gekoppelten Geräten wie Smartphones oder Computern übernimmt.

Anwendungen des HM-10-Moduls

Drahtlose Datenkommunikation zwischen Mikrocontrollern und Smartphones oder Computern

IoT-Projekte (Internet of Things) für Fernerkundung und Gerätesteuerung

Hausautomationssysteme wie intelligente Beleuchtung, Türschlösser und Geräte

Drahtlose Sensornetzwerke zur Überwachung von Temperatur, Luftfeuchtigkeit oder Bewegung

Robotiksteuerung über Bluetooth-fähige mobile Apps

Gesundheits- und Fitnessgeräte zur Übertragung von Sensordaten wie Herzfrequenz oder Schritten

Industrielle Automatisierung für drahtlose Maschine-zu-Maschine-Kommunikation

BLE-Beacon-Systeme für Indoor-Navigation oder Standortverfolgung

Drahtloses Debugging oder serielle Überwachung für eingebettete Systeme

Bildungs- und Prototyping-Projekte, die eine einfache Bluetooth-Integration erfordern

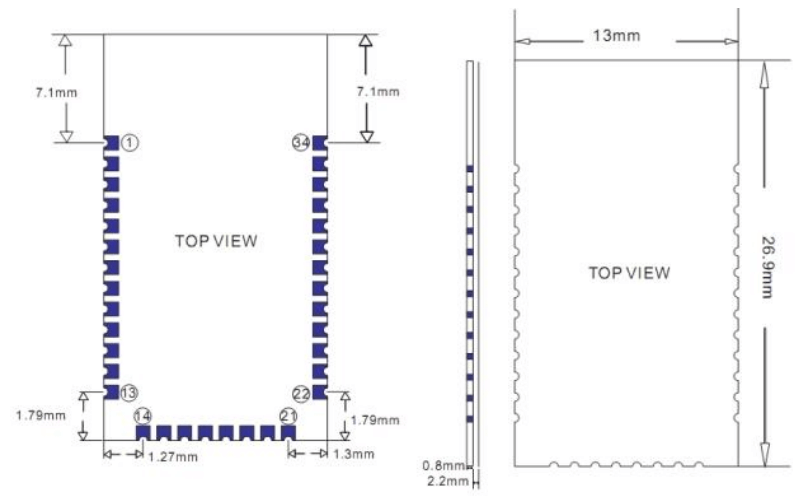

Mechanische Zeichnung des HM-10-Moduls

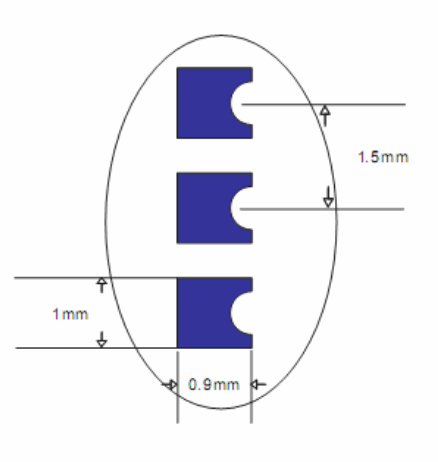

Paket:

Vorteile und Einschränkungen des HM-10-Moduls

Vorteile	Einschränkungen
Geringe Leistung Verbrauch aufgrund der Bluetooth Low Energy (BLE)-Technologie	Begrenzte Reichweite im Vergleich zu Wi-Fi oder Bluetooth Classic (normalerweise bis zu 50–100 m im Freien). Raum)
Einfach zu Schnittstelle über UART-Kommunikation	Funktioniert nur bei 3,3-V-Logik, nicht direkt kompatibel mit 5-V-Systemen
Unterstützt beides Master- und Slave-Modi für flexible Kommunikation	Übertragung nicht möglich große Datenmengen schnell (niedrige Datenrate)
Kompatibel mit Arduino, ESP32, STM32, Raspberry Pi und andere Controller	Einige Klone können Firmware-Inkonsistenzen oder fehlende AT-Befehle vorliegen
Einfach Konfiguration mit AT-Befehlen	Erfordert externe Bibliotheken oder Apps für erweiterte Funktionen
Kompakt und leicht, ideal für tragbare Geräte	Signalstärke kann durch Hindernisse und die Ausrichtung der Antenne beeinträchtigt werden
Eingebaute LED Anzeige für den Verbindungsstatus	Kein Einheimischer Unterstützung für Bluetooth Classic (SPP-Profil)
Zuverlässig für Drahtlose Kommunikation mit geringer Reichweite und geringem Energieverbrauch	Beschränkt auf BLE 4.0-Standard (nicht BLE 5.0 oder höher)

HM-10 ähnliche Module

Modul	Bluetooth Version	Chipsatz	Typ	Spannung (V)	Typisch Benutzen
HM-05	2.0 + EDR (Klassisch)	CSR BC417	Bluetooth Klassisch (SPP)	3,3 V	Sehr häufig, Wird für serielles Bluetooth (Arduino, UART) verwendet.Einfache AT-Befehle.
HM-06	2.0 + EDR (Klassisch)	CSR BC417	Bluetooth Klassisch (SPP)	3,3 V	Ähnlich wie HM-05;etwas andere Pinbelegung oder Firmware.
HM-08	2.1 + EDR (Klasse 1)	CSR BC417	Bluetooth Klassisch (große Reichweite)	3,3 V	Leistung der Klasse 1 = größere Reichweite;größere Größe.
HM-11	4.0 BLE	TI CC2541	Bluetooth niedrig Energie (Mini)	2,5 – 3,7 V	Kleinere Version von HM-10;gleiche Firmware und AT-Befehle.Ideal für kompakte Projekte.

Hersteller

Das Bluetooth-Modul HM-10 wird hergestellt von JNHuaMao Technology Company (Huamao Technology), ein chinesisches Unternehmen, das sich auf die Entwicklung und Produktion von Bluetooth-Kommunikationsmodulen spezialisiert hat.Huamao Technology konzentriert sich auf die Entwicklung zuverlässiger und kostengünstiger drahtloser Lösungen, die hauptsächlich auf den Standards Bluetooth 4.0 und Bluetooth Low Energy (BLE) basieren.Das Unternehmen ist für seine Forschung und Innovation im Bereich der drahtlosen Kommunikationstechnologien bekannt und liefert seine Module an globale Märkte für den Einsatz in Unterhaltungselektronik, industrieller Automatisierung und IoT-Anwendungen.

Fazit

Der HM-10 ist eine BLE-Lösung mit geringem Stromverbrauch für Projekte, die eine einfache, transparente serielle Kommunikation zwischen Mikrocontrollern und modernen Geräten benötigen – insbesondere wenn Batterielebensdauer, geringe Größe und einfache Integration wichtiger sind als hoher Durchsatz oder große Reichweite.Seine AT-Befehlskonfigurierbarkeit, die dualen Master/Slave-Rollen und der erweiterbare PIO-Satz machen es vielseitig für Prototypen bis hin zu kleineren Produktionsläufen, während die 3,3-V-Logikanforderung und die BLE-4.0-Grenzwerte die Entscheidungen beim Systemdesign leiten sollten.

Häufig gestellte Fragen [FAQ]

1. Was ist der Unterschied zwischen den Bluetooth-Modulen HM-10 und HM-11?

Der HM-11 ist eine kleinere Version des HM-10 mit der gleichen Firmware und den gleichen AT-Befehlen, aber weniger I/O-Pins.Es ist ideal für kompakte Projekte, während das HM-10 für Designs geeignet ist, die mehr GPIO-Erweiterbarkeit erfordern.

2. Wie kann ich überprüfen, ob das HM-10-Modul echt oder ein Klon ist?

Echte HM-10-Module verwenden JNHuaMao-Firmware und reagieren auf den AT+VERSION-Befehl mit „HMSoft“-Kennungen.Klone unterstützen möglicherweise nicht alle AT-Befehle oder verwenden möglicherweise andere Chipsätze wie CC41A.

3. Funktioniert das Bluetooth-Modul HM-10 mit Arduino-Boards?

Ja.Der HM-10 lässt sich über UART-Pins (TX/RX) problemlos mit Arduino verbinden.Verwenden Sie einen Spannungsteiler oder Pegelumsetzer für 5-V-Arduinos, um die 3,3-V-Logikleitungen des Moduls zu schützen.

4. Wie koppele ich das HM-10-Modul mit einem Smartphone?

Schalten Sie das Modul ein, suchen Sie auf Ihrem Telefon nach verfügbaren Bluetooth-Geräten und koppeln Sie es mit dem Standardnamen (z. B. „HMSoft“) und der PIN (normalerweise „123456“).Stellen Sie dann eine Verbindung über eine BLE-Terminal-App her.

5. Unterstützt das HM-10-Modul Bluetooth 5.0?

Nein. Das HM-10 unterstützt nur Bluetooth 4.0 (BLE).Für höhere Geschwindigkeit, Reichweite und Mesh-Unterstützung verwenden Sie neuere BLE 5.0-Module wie die HM-19- oder nRF52832-basierten Optionen.

6. Wie weit kann das Bluetooth-Modul HM-10 Daten übertragen?

Der HM-10 bietet eine typische Sichtweite von 30 bis 50 Metern, allerdings kann die Leistung in Innenräumen aufgrund von Wänden, Störungen oder der Ausrichtung der Antenne abnehmen.

7. Kann ich die Firmware auf einem HM-10-Modul aktualisieren?

Ja.Echte HM-10-Module können mit einem USB-zu-Seriell-Konverter und offiziellen Firmware-Dateien von JNHuaMao aktualisiert werden.Dies ermöglicht Fehlerbehebungen, neue AT-Befehle oder Funktionserweiterungen.
