In Resonatorsystemen nutzen Sie zwei Hauptmethoden, um die zu definieren Qualitätsfaktor (q), was misst, wie effizient ein System Energie speichert, im Vergleich dazu, wie schnell es während der Schwingung verliert.
Energiebasierte Definition
Q = (Energie gespeichert) ÷ (Energie verloren pro Zyklus)
Diese Formel zeigt, wie leicht das System dämpft.Ein System mit hohem Q hält Energie gut und hat lang anhaltende Schwingungen;Einer mit niedrigem Q verliert schnell die Energie und stoppt schnell, dass es schnell schwankt.
Frequenzbasierte Definition
Q = (Resonanzfrequenz) ÷ (Bandbreite)
Diese Formel beschreibt, wie stark sich ein System auf einen engen Frequenzbereich konzentriert.Ein Hoch-Q-System ist scharf mit einer schmalen Bandbreite abgestimmt, während ein niedrig-Q-System seine Energie über einen breiteren Frequenzbereich ausbreitet.
Beide Definitionen - energiebasiert und frequenzbasiert - Geben Sie normalerweise ähnliche Q -Werte in praktischen Systemen an und geben Sie Ihnen nützliche Werkzeuge, wenn Sie an elektrischen, mechanischen oder akustischen Designs arbeiten.
Der Qualitätsfaktor (Q) prägt direkt, wie stark ein System seine Reaktion auf eine Zielfrequenz konzentriert.Hoch-Q-Systeme haben schmale, scharfe Bandbreiten, die sie energisch um die Resonanzfrequenz konzentrieren und sie hochselektiv und präzise machen.Low-Q-Systeme hingegen haben breitere, flachere Bandbreiten, die Energie in einem breiteren Bereich verbreiten und weniger selektiv, aber der Frequenzvariation toleranter werden.
Diese Beziehung wird häufig unter Verwendung der Umkehrung der fraktionalen Bandbreite beschrieben.In einfachen Worten:
• hohe q - schmale fraktionierte Bandbreite - scharfe Frequenzselektivität
• Niedrige q - breite fraktionale Bandbreite - breitere, weniger fokussierte Reaktion

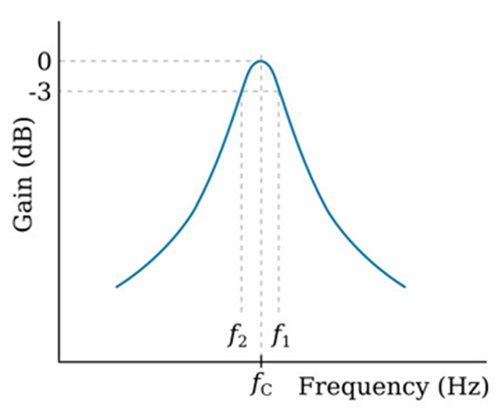

Um mit Q in Bandbreiten zu arbeiten, verwenden Sie die Resonanzfrequenz (Fₙ), die die Frequenz ist, bei der die Reaktion des Systems ihren Höhepunkt erreicht.Sie betrachten auch die Bandbreite (ΔF), die den Bereich zwischen den oberen und unteren Frequenzen ist, bei dem die Leistung des Systems über die Hälfte des Spitzenwerts bleibt, der häufig zwischen den 3-DB-Punkten gemessen wird.Wenn Sie mit Systemen arbeiten, die in Radiantien pro Sekunde beschrieben werden, wechseln Sie zur Winkelresonanzfrequenz (ωₙ = 2πfₙ) und der Winkelbandbreite (Δω).
Die gemeinsame Formel wird:
Q = fₙ ÷ ΔF oder q = ωₙ ÷ δω
Wenn Sie High-Q-Systeme entwerfen oder anpassen (wie scharfe Bandpassfilter oder Schmalband-Kommunikationskanäle), stellen Sie sicher, dass sie nur das gewünschte Frequenzband übergeben und unerwünschte Signale in der Nähe ablehnen.Niedrigere Q-Systeme können besser sein, wenn Sie einen breiteren Bereich zulassen oder die Empfindlichkeit gegenüber kleinen Frequenzänderungen verringern möchten.
In der Praxis fegen Sie Frequenzen mit einem Signalgenerator über die Reaktion des Systems mit einem Oszilloskop oder Signalanalysator.Sie identifizieren den Resonanzpeak und finden dann die Frequenzen, bei denen die Reaktion um 3 dB sinkt, die als Halbkraftpunkte bezeichnet werden.Schließlich berechnen Sie den Q -Faktor mithilfe der Mittelfrequenz und der gemessenen Bandbreite.
Sobald Sie verstanden haben, was der Qualitätsfaktor Q darstellt, können Sie ihn direkt durch praktische Testschritte messen.Das Verfahren gilt für elektrische Schaltkreise, mechanische Systeme und sogar akustische Einstellungen.
Schritt-für-Schritt-Prozess
1. Vorbereiten Sie das System - Richten Sie den Resonator oder die Schaltung ein und schließen Sie einen Signalgenerator an.
2. Sweeep über Frequenzen - variieren die Eingangsfrequenz nach und nach, während die Reaktion mit einem Oszilloskop oder Signalanalysator beobachtet wird.
3. Identifizieren Sie den Peak - lokalisieren Sie die Resonanzfrequenz (Fₙ), wobei die Antwort (Spannung, Strom oder andere Ausgang) ihren Maximalwert erreicht.
4. Finden Sie die Halbkraftpunkte an-messen Sie die beiden Frequenzen (F₁ und F₂), bei denen die Ausgangsleistung auf die Hälfte ihres Peaks fällt, was einem Spannungsabfall von 3 dB entspricht.

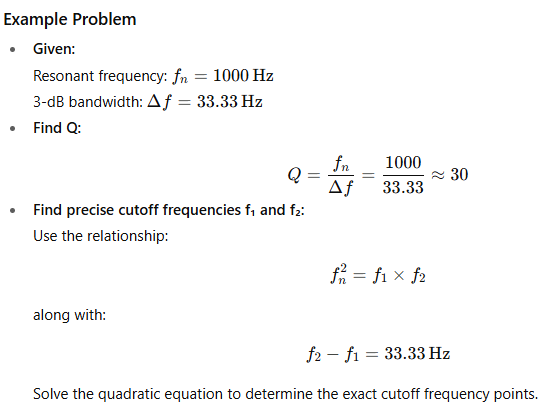

5. Calculate Bandbreite - Die Bandbreite (ΔF) ist der Unterschied zwischen den beiden Grenzfrequenzen:

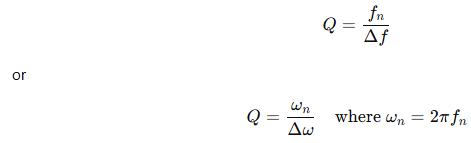

6. Kalkulieren q - Die Formel anwenden (unter Verwendung von Frequenz oder Winkelfrequenz):


Mit dem Qualitätsfaktor (Q) können Sie beurteilen, wie effizient spezifische Komponenten und Schaltungen abschneiden, insbesondere wenn Sie das reale Verhalten mit idealer Leistung vergleichen.So gilt Q für Induktoren, Kondensatoren und resonante Schaltkreise, wodurch Sie eine nützliche Möglichkeit bieten, ihre Effektivität zu bewerten und zu vergleichen.
Für einen Induktor wird Q berechnet als:
Q = induktive Reaktanz ÷ Serie Widerstand
• Die induktive Reaktanz XL nimmt mit Frequenz zu: xl = 2πfl
• Serienwiderstand RS stammt aus dem internen Widerstand des Drahtes (auch als äquivalenter Serienwiderstand oder ESR bezeichnet)
Ein Hoch-Q-Induktor verhält sich fast wie eine ideale Induktivität mit minimalem Verlust, während ein Low-Q-Induktor mehr Energie als Wärme durch seinen Widerstand verliert.
Für einen Kondensator wird Q berechnet als:
Q = kapazitive Reaktanz ÷ Serie Widerstand
• Kapazitive Reaktanz XC nimmt mit Frequenz ab: xc = 1 ÷ (2πfc)
• Serienwiderstand RS ist wieder der kleine ESR in der Komponente
Hoch-Q-Kondensatoren speichern und füllen energie effizient, während niedrige Kondensatoren aufgrund von Widerstandsverlusten mehr Energie auflösen.
In Resonanzsystemen bestimmt Q, wie sich Spannung oder Stromgrößen intern verhalten:
• Serienstimmungsschaltung - Die Spannung über den Induktor oder Kondensator kann die q -mal die angelegte Spannung bei Resonanz erreichen.
• Parallel abgestimmter Schaltkreis - Der zirkulierende Strom innerhalb der Schleife kann q -mal höher werden als der Eingangsstrom, wodurch die internen Ströme im Vergleich zur Versorgung viel stärker werden.
Da Hoch-Q-Systeme hochs selektiv und effizient sind, sind sie in Anwendungen nützlich, in denen Präzisionsmasse wichtig ist.
Filter - Schmale Bänder isolieren
Oszillatoren - Stabile Frequenzen beibehalten
Tuned Circuits - Verhalten des Resonanzverhaltens steigern
Sensoren - Empfindlichkeit verbessern
Am Ende ist der Q -Faktor ein einfaches, aber leistungsfähiges Werkzeug, mit dem Sie die Systeme, mit denen Sie arbeiten, verstehen und verbessern können.Unabhängig davon, ob Sie einen Schaltkreis einstellen, einen Filter abtun oder mit Sensoren arbeiten. Wenn Sie wissen, dass der Q-Faktor ein klares Bild darüber gibt, wie scharf, selektiv und effizient Ihr Setup ist.Indem Sie lernen, wie man Q misst und anwendet, können Sie intelligenteren Entscheidungen treffen, verschwendete Energie vermeiden und Systeme erstellen, die besser funktionieren und länger dauern.Beachten Sie diesen praktischen Leitfaden und Sie sind bereit, Q wie ein Profi zu handhaben!
Ja!Obwohl Q häufig in elektrischen Schaltungen verwendet wird, gilt es auch für mechanische Systeme (wie Federn) und akustische Systeme (wie Lautsprecherboxen).Es zeigt Ihnen immer, wie gut das System Energie speichert, im Vergleich dazu, wie viel es verliert, unabhängig vom Systemtyp.
Wenn Q zu hoch ist, kann das System zu empfindlich oder instabil werden.Beispielsweise könnte ein extrem scharfer Filter kleine Signale in der Nähe der gewünschten Frequenz verpassen oder stärker durch Rauschen oder kleine Änderungen des Systems beeinflusst werden.
Wenn Q zu niedrig ist, wird das System zu breit und verliert Präzision.Es kann zulässt, dass unerwünschte Frequenzen (in Filtern) oder zu viel Energie (in Schaltkreisen) verabschieden werden, was es weniger effizient macht.
Ja.Mit zunehmendem Temperatur können Komponenten wie Induktoren und Kondensatoren einen höheren Widerstand (aufgrund von Materialveränderungen) aufweisen, was den Q -Faktor senkt.Deshalb ist das thermische Design nützlich, um eine stabile, hochwertige Leistung zu erzielen.
Sie können Q verbessern, indem Sie Komponenten mit geringem Innenwiderstand (z.
Nicht immer.Das hohe Q eignet sich hervorragend für scharfe Selektivität, aber manchmal möchten Sie ein niedrigeres Q für eine breitere Toleranz, eine breitere Bandbreite oder ein glatteres Systemverhalten wie in Audiosystemen oder Breitbandfiltern.
Ja.Wenn Komponenten älter werden oder sich abnutzen, können ihre Widerstandsverluste zunehmen, was den Q -Faktor verringert.Aus diesem Grund ist in Hochleistungssystemen regelmäßige Wartungs- oder Teilenersatzungen erforderlich.
Meistens wird Q verwendet, um passive Komponenten wie Induktoren, Kondensatoren und mechanische Teile zu beschreiben.Aktive Komponenten (wie Verstärker) können jedoch das Gesamt -Q des Systems beeinflussen, indem sie Energie addiert oder beseitigt, insbesondere in Rückkopplungsschaltungen.
In drahtlosen Systemen bestimmt Q, wie stark eine Schaltung bestimmte Funkfrequenzen auswählen oder ablehnen kann.Ein Hoch-Q-Filter hilft dabei, ein gewünschtes Signal ohne Störung der nahe gelegenen Kanäle zu isolieren und die Klarheit und Leistung zu verbessern.
Während Sie mithilfe von Tools wie Oszilloskopen oder Analysatoren die genauesten Ergebnisse erzielen können, können Sie Q auch mit einfachen Testschaltungen, Funktionsgeneratoren und sorgfältigen Messungen schätzen, wenn Sie Schritt-für-Schritt-Anleitungen befolgen, aber die Genauigkeit möglicherweise begrenzt ist.
