HCPL3120 Optokoppler-Gatetreiber für MOSFET- und IGBT-Schaltungen

Der HCPL3120 ist ein Gatetreiber-Optokoppler, der entwickelt wurde, um Leistungs-MOSFETs und IGBTs zu steuern, während der Niederspannungssteuerkreis vom Hochspannungsleistungsteil isoliert bleibt. Er empfängt ein PWM- oder Steuersignal von einem Mikrocontroller, DSP oder PWM-Controller und liefert dann einen starken Gatetreiberausgang für schnelles und zuverlässiges Schalten. Sein Spitzenausgangsstrom von 2,5 A, der UVLO-Schutz, der weite Betriebsbereich von 15 V bis 30 V und die hohe Gleichtaktunterdrückung helfen, Fehltriggerung, Schaltverluste und instabile Betriebsbedingungen in hochgeräuschbelasteten Schaltungen zu reduzieren. Dieser Artikel behandelt die Pinbelegung des HCPL3120, die interne Struktur, den Arbeitsprozess, die Spezifikationen, Anwendungs schaltungen, reale Verwendungen und Vergleiche mit anderen Gatetreiber-Optokopplern.

Katalog

HCPL3120 Pin-Konfiguration und interne Struktur

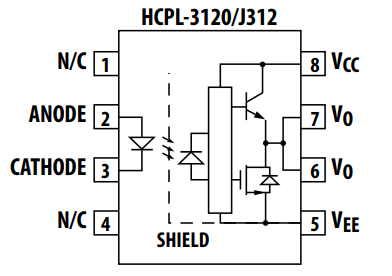

HCPL3120 Pin-Konfiguration

Pin	Name	Funktion
1	N/C	Nicht verbunden
2	Anode	LED-Eingang positiver Anschluss
3	Kathode	LED-Eingang negativer Anschluss
4	N/C	Nicht verbunden
5	VEE	Ausgangsseite negativer Anschluss oder Masse
6	VO	Gatetreiber-Ausgang
7	VO	Gatetreiber-Ausgang
8	VCC	Ausgangsseite positiver Anschluss

HCPL3120 Interne Struktur

Im HCPL3120 enthält die Eingangsseite eine Infrarot-LED. Wenn Strom von der Anode zur Kathode fließt, erzeugt die LED Licht. Dieses Licht überquert die Isolationsbarriere und wird von der internen Empfangsschaltung auf der Ausgangsseite detektiert. Da das Signal durch Licht übertragen wird, bleibt der Niederspannungssteuerkreis elektrisch vom Hochleistungsschaltkreis isoliert.

Die Ausgangsseite umfasst eine Treiberstufe, die von VCC und VEE gespeist wird. Diese Stufe wandelt das optische Signal in einen starken Gatetreiber-Ausgang für MOSFETs oder IGBTs um. Der interne Schild hilft, die Geräuschkopplung über die Isolationsbarriere zu reduzieren, was in Wechselrichter-, Motorantriebs- und SMPS-Schaltungen wichtig ist, in denen schnelles Schalten hohe elektrische Geräusche erzeugen kann.

Wie der HCPL3120 Gatetreiber funktioniert

In einem echten Schaltkreis empfängt der HCPL3120 ein PWM- oder Steuersignal von einem Mikrocontroller, DSP oder PWM-Controller. Dieses Signal steuert, wann der angeschlossene MOSFET oder IGBT ein- und ausgeschaltet werden soll. Wenn der Eingabebefehl ein ist, treibt der HCPL3120 das Gate auf HIGH, lädt die Gatekapazität auf und ermöglicht es dem Leistungshalbleiter, Strom zu leiten.

Wenn der Eingabebefehl aus ist, zieht der HCPL3120 das Gate auf LOW, indem er die Gatekapazität entlädt. Dadurch wird der MOSFET oder IGBT ausgeschaltet und der Stromfluss durch die Last gestoppt. Da die Gates von MOSFETs und IGBTs wie kleine Kondensatoren wirken, benötigen sie ausreichend Treiberstrom, um schnell und sauber zu schalten.

Ein starker Gate-Antrieb hilft, langsame Schaltübergänge, Energieverluste, Wärmesteigerung und instabiles Verhalten zu reduzieren. Deshalb ist der HCPL3120 in Schaltkreisen nützlich, die schnelles und zuverlässiges Schalten erfordern, wie z. B. SMPS, Motorantriebe, UPS-Systeme und Wechselrichter.

HCPL3120 Äquivalente und alternative Komponenten

• HCPL-J312

• HCNW3120

• ACPL-3120

• ACPL-332J

• TLP250

• FOD3180

• FOD3180

• FOD3120

• VO3120

Features und technische Spezifikationen

• 2,5 A Maximale Spitzen-Ausgangsstrom - Bietet starke Gate-Antriebsfähigkeit zum schnellen Laden der Gates von MOSFETs und IGBTs während des Ein-Schaltvorgangs.

• 2,0 A Minimaler Spitzen-Ausgangsstrom - Stellt eine zuverlässige Schaltleistung auch unter variierenden Betriebsbedingungen sicher.

• 25 kV/µs Minimale Gleichtaktunterdrückung (CMR) - Verbessert die Störsicherheit in Hochgeschwindigkeits-Schaltumgebungen und hilft, falsches Triggern durch schnelle Spannungsänderungen zu verhindern.

• 0,5 V Maximale Niedrigpegel-Ausgangsspannung (VOL) - Erlaubt es dem Ausgang, das Gate sehr nah an die Erde zu ziehen, was die Aus-Schaltleistung verbessert, ohne in vielen Anwendungen eine negative Gate-Versorgung zu benötigen.

• Niedriger Versorgungsstrom (ICC = 5 mA Maximum) - Reduziert den Gesamtstromverbrauch des Treibers während des Betriebs.

• Unterspannungs-Schutz (UVLO) mit Hysterese - Verhindert instablen Gate-Antrieb im Falle eines Spannungsabfalls unter ein sicheres Niveau.

• Weitreichender Betriebsspannungsbereich VCC: 15 V bis 30 V - Unterstützt unterschiedliche Anforderungen an die Gate-Antriebsspannung für verschiedene MOSFET- und IGBT-Anwendungen.

• 500 ns Maximale Schaltgeschwindigkeit - Bietet schnelles Schaltverhalten, das sich für SMPS, Wechselrichter und Motorsteuerungssysteme eignet.

• Industrieller Temperaturbereich: -40 °C bis 100 °C - Ermöglicht zuverlässigen Betrieb in rauen Industrie- und Hochtemperaturumgebungen.

• 3750 Vrms Isolationsspannung (HCPL-3120/J312) - Bietet starke elektrische Isolation zwischen der Niederspannungs-Steuerseite und der Hochspannungs-Leistungsseite.

• 5000 Vrms Isolationsspannung (HCNW3120) - Bietet noch höhere Isolationsfähigkeit für anspruchsvolle industrielle Anwendungen.

• IEC/EN/DIN EN 60747-5-5 genehmigt - Entspricht internationalen Sicherheitsstandards für Optokoppler-Isoliergeräte.

• VIORM = 630 Vpeak für HCPL-3120 - Gibt die maximale wiederholbare Spitzen-Isolationsspannung an, die vom Gerät unterstützt wird.

• VIORM = 1230 Vpeak für HCPL-J312 - Bietet höhere wiederholbare Spitzen-Isolationsfähigkeit für anspruchsvollere Systeme.

• VIORM = 1414 Vpeak für HCNW3120 - Unterstützt sehr hohe Isolationsspannungsanforderungen in der industriellen Leistungselektronik.

HCPL3120 Typische Anwendungsschaltungen

Der HCPL3120 wird häufig in Hochleistungssystemen eingesetzt, in denen ein Niederspannungs-Steuersignal einen IGBT oder MOSFET in einer Hochspannungs-Schaltstufe betreiben muss. Im empfohlenen Anwendungsschaltkreis verwendet die Ausgangsseite eine positive Gate-Antriebsspannung, wie VCC = 18 V, um den IGBT einzuschalten. Der Gate-Widerstand, beschriftet mit Rg, steuert die Ladegeschwindigkeit des Gates und hilft, das Ringen während des Schaltens zu reduzieren. Der 0,1 µF Bypass-Kondensator in der Nähe von VCC stabilisiert die Versorgungsspannung des Treibers während schneller Stromimpulse.

Der zweite Schaltkreis zeigt eine negative IGBT-Gatesteuerung. In diesem Setup verwendet der HCPL3120 eine positive Versorgungsspannung für das Einschalten und eine negative VEE-Versorgung, wie z.B. -5 V, für das Ausschalten. Das Ziehen des Gates unter null Volt ermöglicht eine stärkere Kontrolle im AUS-Zustand und hilft, unerwünschtes Einschalten durch hohes dv/dt-Rauschen in Wechselrichterschaltungen zu verhindern.

Diese Schaltungen sind nützlich in dreiphasigen Motorantrieben, industriellen Wechselrichtern, USV-Systemen und Gleichstromwandlern. Der positive Gate-Ansteuerungsschaltkreis ist einfacher, während der negative Gate-Ansteuerungsschaltkreis besser für rauschendere oder leistungsstärkere Anwendungen geeignet ist, bei denen eine falsche Auslösung vermieden werden muss.

HCPL3120 in realen Anwendungen

HCPL3120 in Motorantriebssystemen

Der HCPL3120 wird häufig in industriellen Motorantrieben und variablen Frequenzantrieben (VFDs) verwendet. Er treibt IGBTs oder MOSFETs an, die die Motordrehzahl und das Drehmoment durch PWM-Schaltung steuern. Seine elektrische Isolation schützt den Niederspannungsregler vor dem Hochspannungswechselrichterausschnitt und verbessert gleichzeitig die Schaltzuverlässigkeit in lauten industriellen Umgebungen.

HCPL3120 in Solarwechselrichtern

In Solarwechselrichtersystemen steuert der HCPL3120 die Leistungstransistoren, die dafür verantwortlich sind, Gleichstrom von Solarmodulen in Wechselstrom umzuwandeln. Die schnelle Schaltleistung hilft, die Effizienz des Wechselrichters zu verbessern und Schaltverluste zu reduzieren. Seine hohe Störsicherheit ist nützlich, da Wechselrichterschaltungen häufig mit hohen Spannungen und schnellen Schaltübergängen arbeiten.

HCPL3120 in Schaltstromversorgungen (SMPS)

Der HCPL3120 wird häufig in Hochleistungs-SMPS-Schaltungen eingesetzt, um das MOSFET-Schalten auf der Primärseite des Wandlers zu steuern. Die starke Gate-Ansteuerfähigkeit ermöglicht schnellere Schaltvorgänge, was hilft, die Wärmeentwicklung zu reduzieren und die gesamte Effizienz der Energieumwandlung zu verbessern.

HCPL3120 in USV-Systemen

Unterbrechungsfreie Stromversorgungs (USV)-Systeme verwenden den HCPL3120, um IGBTs oder MOSFETs in der Wechselrichterstufe während der Umwandlung von Batteriestrom in Wechselstrom anzusteuern. Zuverlässige Schaltleistungen sind in USV-Systemen wichtig, da eine instabile Gatesteuerung die Ausgangswellenformqualität und die Stabilität der Notstromversorgung beeinträchtigen kann.

HCPL3120 in Schweißmaschinen

Industrielle Schweißgeräte verwenden Hochleistungswechselrichterschaltungen, die schnelles und stabiles Transistorschalten erfordern. Der HCPL3120 hilft, die isolierte Gatesteuerung bereitzustellen, während er den hohen elektrischen Lärm, der häufig während Schweißvorgängen entsteht, bewältigt.

HCPL3120 in Induktionsheizsystemen

Induktionsheizsysteme basieren auf Hochfrequenzwechseln, um Wärme durch elektromagnetische Induktion zu erzeugen. Der HCPL3120 hilft, die Wechselrichtertransistoren zu steuern, die in diesen Systemen verwendet werden, während er eine stabile Schaltleistung unter Betriebsbedingungen mit hohem Strom aufrechterhält.

HCPL3120 in der Leistungselektronik von Elektrofahrzeugen (EV)

In EV-Systemen kann der HCPL3120 in Bordladegeräten, DC-DC-Wandlern und Motorsteuerungswechselrichtern eingesetzt werden. Schnelles Schalten und starke Isolation helfen, die Systemeffizienz, die elektrische Sicherheit und den Schutz empfindlicher Steuerelektronik zu verbessern.

HCPL3120 vs andere optische Gatetreiber

Merkmale	HCPL3120	TLP250	ACPL-332J	6N137	HCPL-J312
Gerätetyp	Gate-Ansteuerung Optokoppler	Gate-Ansteuerung Optokoppler	Intelligenter Gate Treiber-Optokoppler	Hochgeschwindigkeits-Logik Optokoppler	Hochleistungs- Gate-Ansteuerungs-Optokoppler
Hauptanwendung	MOSFET/IGBT Ansteuerung	MOSFET/IGBT Ansteuerung	IGBT-Gate Ansteuerung mit Schutz	Logiksignal Isolation	Industrielle MOSFET/IGBT-Ansteuerung
Isolationsmethode	Optische Isolation	Optische Isolation	Optische Isolation	Optische Isolation	Optische Isolation
Ausgangstyp	Push-Pull-Gate Treiber	Push-Pull-Gate Treiber	Push-Pull-Gate Treiber	Logikausgang	Push-Pull-Gate Treiber
Spitzenausgangsstrom	2,5 A	±1,5 A	2,5 A	Sehr niedrig	2,5 A
Schaltgeschwindigkeit	Schnell	Mäßig	Schnell	Sehr schnelle Logik Geschwindigkeit	Schnell
Propagationsverzögerung	Niedrig	Mäßig	Niedrig	Sehr niedrig	Niedrig
Gemeinsame Modus-Ablehnung (CMR)	25 kV/µs mindestens	Niedriger als HCPL3120	Sehr hoch	Mäßig	Höher als HCPL3120
Unterspannungsschutz (UVLO)	Ja	Nein	Ja	Nein	Ja
Gate-Ansteuerungsfähigkeit	Starke MOSFET/IGBT-Ansteuerung	Mäßige Antriebskraft	Starke industrielle Ansteuerung	Nicht geeignet für direkte Gate-Ansteuerung	Starker industrieller Antrieb
Versorgungs-Spannungsbereich	15 V bis 30 V	10 V bis 35 V	15 V bis 30 V	4,5 V bis 5,5 V	15 V bis 30 V
Geräusch-Immunität	Hoch	Mäßig	Sehr hoch	Mäßig	Sehr hoch
Industrietauglichkeit	Ausgezeichnet	Gut	Ausgezeichnet	Eingeschränkt	Ausgezeichnet
Hochfrequenz-Schaltung	Gut	Mäßig	Ausgezeichnet	Ausgezeichnet nur für Logik	Ausgezeichnet
Eingebaute Schutzfunktionen	UVLO	Eingeschränkt	UVLO und Fehlerschutz	Keine	UVLO
Am besten für	Wechselrichter, Motorantriebe, SMPS	Grundlagen von Gattertreiberschaltungen	Hochzuverlässige industrielle Systeme	Digitale Signalisolierung	Hochgeräusch-industrielle Umgebungen
Hauptvorteil	Ausgewogenes Preis-Leistungs-Verhältnis	Geringere Kosten und einfaches Design	Fortgeschrittene Schutzfunktionen	Extrem schnelle logische Kommunikation	Höhere Isolationsleistung
Hauptbeschränkung	Erfordert isolierte Versorgung	Geringer Treiberstrom	Höhere Kosten	Kann Leistungsmosfets/IGBTs nicht direkt ansteuern	Etwas teurer als HCPL3120

Mechanische Abmessungen

Schlussfolgerung

Der HCPL3120 ist eine praktische Wahl zum Führen von MOSFETs und IGBTs in Hochleistungs-Schaltkreisen. Er hilft, das Leistungsgerät schnell ein- und auszuschalten und schützt gleichzeitig die Steuerseite vor hohen Spannungen, elektrischen Störungen und Schaltstörungen. Sein starker Ausgangsstrom, UVLO-Schutz und industrieller Temperaturbereich machen ihn geeignet für anspruchsvolle Systeme wie Wechselrichter, Motorantriebe, SMPS und USV-Anlagen. Für grundlegende bis industrielle Leistungselektronik-Designs bleibt er ein zuverlässiger Gattertreiber-Optokoppler, während höherwertige Alternativen besser sein können, wenn fortgeschrittener Fehlerschutz oder höhere Isolationsleistung erforderlich sind.

Häufig gestellte Fragen [FAQ]

1. Warum ist ein starker Gattertreiberstrom im HCPL3120 beim Schalten von MOSFETs und IGBTs wichtig?

Ein starker Gattertreiberstrom hilft, die Gatterkapazität des MOSFETs oder IGBTs schneller zu laden und zu entladen. Dadurch werden langsame Schaltübergänge verringert, Schaltverluste minimiert, die Wärmeentwicklung gesenkt und die Gesamteffizienz in Hochleistungskreisen verbessert.

2. Wie hilft der HCPL3120, Niederspannungssteuerkreise in industriellen Systemen zu schützen?

Der HCPL3120 nutzt optische Isolation, um den Niederspannungscontroller vom Hochspannungs-Leistungsmodul zu trennen. Dies schützt Mikrocontroller und DSPs vor Spannungsspitzen, elektrischen Störungen und Erdschlaufenproblemen, die häufig in Motorantrieben und Wechselrichtern auftreten.

3. Warum verwenden einige HCPL3120-Anwendungsschaltungen während des Abschaltens eine negative Gatterspannung?

Eine negative Gatterspannung hilft, den IGBT während hoch dv/dt-Schaltbedingungen vollständig OFF zu halten. Dadurch wird das Risiko eines falschen Einschalters durch elektrische Störungen oder parasitäre Kapazitäten in Hochleistungswechselrichtersystemen verringert.

4. Welche Probleme können auftreten, wenn der Wert des Gate-Widerstands in einem HCPL3120-Schaltkreis falsch ist?

Ein sehr niedriger Gatterwiderstand kann übermäßige Schaltgeräusche, Schwingungen und EMI-Probleme verursachen, während ein sehr hoher Widerstand die Schaltgeschwindigkeit verringern und die Leistungsverluste erhöhen kann. Eine ordnungsgemäße Widerstandsauswahl hilft, Effizienz und Schaltstabilität auszubalancieren.

5. Warum ist die Common Mode Rejection (CMR) in Gattertreiber-Optokopplern wie dem HCPL3120 wichtig?

Ein hoher CMR ermöglicht es dem HCPL3120, auch dann zuverlässig zu arbeiten, wenn schnelle Spannungsänderungen im Leistungsbereich auftreten. Eine gute CMR-Leistung hilft, Fehltrigger und instabiles Schalten in lauten industriellen Umgebungen zu verhindern.

6. Wie verbessert die UVLO-Funktion die Zuverlässigkeit des HCPL3120?

Under Voltage Lock-Out (UVLO) verhindert, dass der Gattertreiber arbeitet, wenn die Versorgungsspannung zu niedrig ist. Dies hilft, unvollständige MOSFET- oder IGBT-Schaltungen zu vermeiden, die zu Überhitzung und Geräteschäden führen können.
