Wie digitale Isolatoren in Industrie- und Kommunikationssystemen funktionieren

Zeit: 2026/06/5

Durchsuchen: 2

Digitale Isolatoren ermöglichen es, digitale Signale zwischen zwei Schaltkreisen zu übertragen, während diese elektrisch voneinander getrennt bleiben. Dies ist nützlich, wenn eine Seite eines Systems hohe Spannungen, Schaltgeräusche oder unterschiedliche Erdpotenziale verarbeitet, während die andere Seite empfindliche Geräte wie Mikrocontroller, Sensoren, Prozessoren oder Kommunikationsschnittstellen enthält. Dieser Artikel erklärt die Anatomie, das Arbeitsprinzip, die Haupttypen, wichtige Spezifikationen, Kommunikationsschnittstellen, Anwendungen und Vergleiche von digitalen Isolatoren.

Katalog

Digital Isolators

Anatomie eines digitalen Isolators

Ein digitaler Isolator enthält mehrere interne Abschnitte, die zusammenarbeiten, um digitale Signale sicher zwischen zwei elektrisch getrennten Schaltkreisen zu übertragen. Im Gegensatz zu Optokopplern, die Lichtübertragung verwenden, verlassen sich digitale Isolatoren auf magnetische oder kapazitive Kopplung in Kombination mit CMOS-Signalverarbeitung. Ihr internes Design konzentriert sich auf Signalintegrität, elektrische Isolation, Schaltgeschwindigkeit und Schutz gegen Hochspannungsstörungen.

Die wichtigsten internen Teile sind die Isolationsbarriere, die Kopplungsstruktur und die CMOS-Verarbeitungsschaltung. Jeder Abschnitt hat eine andere Funktion innerhalb des Geräts.

Isolationsbarriere und Isolationsmaterialien

Die Isolationsbarriere sorgt für die physische Trennung zwischen der Eingangs- und Ausgangsseite des digitalen Isolators. Ihr Hauptzweck besteht darin, gefährliche Spannungen, elektrische Überspannungen und Erdschleifenströme daran zu hindern, zwischen den Schaltkreisen zu kreuzen, während die Signalübertragung weiterhin möglich ist.

Polyimide and SiO₂ Insulation Structures in Digital Isolators

Polyimid- und SiO₂-Isolationsstrukturen in digitalen Isolatoren

Um diese Barriere zu schaffen, verwenden Hersteller Isoliermaterialien, die mit der Standard-CMOS-Halbleiterfertigung kompatibel sind. Die beiden gebräuchlichsten Materialien sind Polyimid (PI) und Siliziumdioxid (SiO₂). Polyimid wird häufig verwendet, da es dickere Isolationsschichten mit geringer mechanischer Spannung unterstützt, was die langfristige Zuverlässigkeit und Überspannungsfestigkeit verbessert. Siliziumdioxid wird häufig in kompakten Hochgeschwindigkeitsisolatoren verwendet, da es sich leicht in Herstellungsprozesse für Halbleiter integrieren lässt.

Das Isolationsmaterial beeinflusst entscheidend wichtige Isolationsspezifikationen wie Lebensdauer bei Betriebs- spannung, Fähigkeit zur verstärkten Isolierung und Überspannungstoleranz. Polyimidbasierte Isolationsschichten werden häufig in industriellen und medizinischen Systemen verwendet, die eine stärkere langfristige Isolierungsleistung erfordern, während dünne SiO₂-Isolierung häufig in kompakten Hochgeschwindigkeitskommunikationsisolatoren verwendet wird.

Transformatorbasierte Isolationsstruktur

Transformatorbasierte digitale Isolatoren verwenden magnetische Kopplung, um digitale Daten über die Isolationsbarriere zu übertragen. Innerhalb des Chips sind Miniaturtransformatorwicklungen auf gegenüberliegenden Seiten einer Isolationsschicht angeordnet. Wenn hochfrequente Stromimpulse durch die Primärwicklung fließen, erzeugen sie Magnetfelder, die entsprechende Signale in der Sekundärwicklung induzieren.

Internal Transformer-Based Isolation Structure in Digital Isolators

Interne transformerbasierte Isolationsstruktur in digitalen Isolatoren

Wie in der Abbildung gezeigt, sind die Transformatorwicklungen direkt in die Halbleiterstruktur integriert, wodurch Signale die Isolationsbarriere ohne direkte elektrische Leitung überqueren können.

Dieses Isolationsverfahren bietet eine starke Widerstandsfähigkeit gegenüber elektrischem Rauschen und schnellen Spannungsanstiegen, wodurch es sich hervorragend für rauhe industrielle Umgebungen eignet. Transformatorbasierte Isolatoren werden häufig in Motorantrieben, Automatisierungssystemen, Stromwandlern und Wechselrichteranwendungen eingesetzt, bei denen eine hohe Transientenimmunität erforderlich ist.

Ein weiterer Vorteil der magnetischen Kopplung ist, dass sie einen zuverlässigen Signaltransfer auch bei Verwendung dickerer Isolationsschichten aufrechterhalten kann. Dies trägt zur Verbesserung der Isolationsfähigkeit, der Überspannungsverträglichkeit und der Langzeitzuverlässigkeit bei, ohne die Kommunikationsleistung erheblich zu beeinträchtigen.

Kapazitive Isolationsstruktur

Kapazitive digitale Isolatoren übertragen Signale mit Hilfe der elektrischen Feldkopplung zwischen integrierten Kapazitorplatten, die durch eine dünne Isolationsschicht voneinander getrennt sind. Das Eingangssignal wird in hochfrequente Pulse umgewandelt, die durch die kapazitive Struktur hindurchlaufen und auf der isolierten Seite in digitale Ausgangssignale rekonstruiert werden.

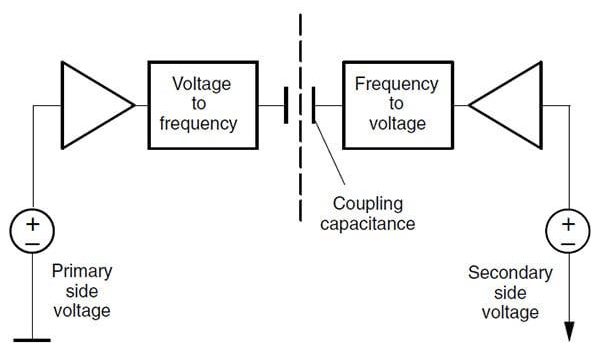

Capacitive Isolation Structure in Digital Isolators

Kapazitive Isolationsstruktur in digitalen Isolatoren

Diese Isolationsmethode wird häufig in Hochgeschwindigkeits-Kommunikationssystemen eingesetzt, da sie eine schnelle Datenübertragung bei niedrigem Stromverbrauch unterstützt. Kapazitive digitale Isolatoren sind häufig in SPI-, UART-, I²C-, RS-485- und CAN-Bus-Schnittstellen zu finden.

Da die kapazitive Kopplung stark von der Abstände zwischen den Kapazitorplatten abhängt, verwenden diese Isolatoren typischerweise sehr dünne SiO₂-Isolationsschichten, um eine starke Signalübertragungseffizienz aufrechtzuerhalten. Allerdings können kapazitive Strukturen empfindlicher auf Gleichtakttransienten reagieren, sodass häufig zusätzliche Abschirmungs- und Filterkreise integriert sind, um die Rauschimmunität und die Kommunikationsstabilität zu verbessern.

Interne CMOS-Schaltungen

Die internen CMOS-Schaltungen übernehmen die Signalumwandlung und digitale Verarbeitung innerhalb des Isolators. Sie wandeln standardmäßige Logikpegel-Eingangssignale in hochfrequente kodierte Signale um, die für die Übertragung durch Transformator- oder kapazitive Kopplungsstrukturen geeignet sind. Nach dem Überqueren der Isolationsbarriere werden die Signale dekodiert und in digitale Ausgangssignale wiederhergestellt.

  Internal CMOS Signal Processing Circuitry in a Digital Isolator

Interne CMOS-Signalverarbeitungsschaltungen in einem digitalen Isolator

CMOS-Schaltungen verwalten auch Pulszeitsteuerung, Synchronisation, Logikrekonstruktion und Signalaufbereitung, um eine zuverlässige Kommunikationsgenauigkeit aufrechtzuerhalten. Viele moderne digitale Isolatoren integrieren zusätzliche Steuerungs- und Schutzmerkmale wie Unterspannungsüberwachung, fehlersichere Ausgänge, Glitch-Filterung und thermischen Schutz.

Da die CMOS-Technologie einen niedrigen Stromverbrauch und schnelles Schalten unterstützt, ermöglichen digitale Isolatoren eine schnellere Betriebsweise und einen geringeren Energieverbrauch im Vergleich zu herkömmlichen Optokopplern.

Funktionsprinzip digitaler Isolatoren

Digitale Isolatoren übertragen digitale Signale zwischen zwei elektrisch getrennten Schaltungen, ohne dass ein Gleichstrom über die Isolationsbarriere fließen kann. Wie in Abbildung 5 gezeigt, durchläuft das Eingangssignal zunächst einen Glitch-Filter, der unerwünschtes Rauschen entfernt und verhindert, dass falsche Schaltsignale in die Isolationsschaltung gelangen.

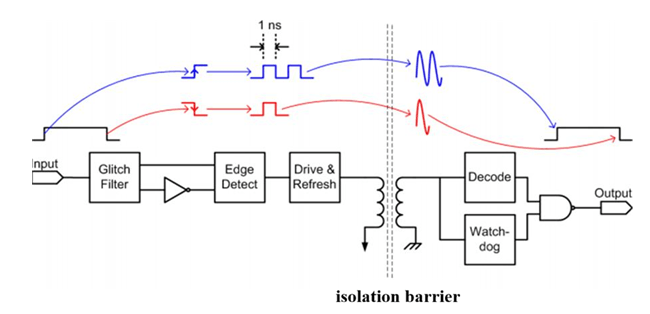

Working Principle of Digital Isolators

Funktionsprinzip digitaler Isolatoren

Nach der Filterung identifiziert die Flanken-Detektionsschaltung Änderungen im Eingangssignal und wandelt sie in kurze hochfrequente Pulse um. Die Antriebs- und Auffrischungsschaltungen übertragen diese Pulse dann abhängig vom Design des Isolators über die Isolationsbarriere durch magnetische oder kapazitive Kopplung. Dies ermöglicht den Signaltransfer, ohne eine direkte elektrische Verbindung zwischen den beiden Seiten herzustellen.

Auf der Empfängerseite rekonstruiert die Dekodierschaltung die übertragenen Pulse zurück in das ursprüngliche digitale Logiksignal. Die Watchdog-Schaltung trägt zur stabilen Betriebsweise bei, indem sie die Signalaktivität überwacht und falsche Ausgangszustände während Signalunterbrechungen verhindert.

Da die beiden Seiten elektrisch isoliert bleiben, tragen digitale Isolatoren dazu bei, Erdschleifen, Spannungsüberschläge und elektrisches Rauschen daran zu hindern, empfindliche Schaltungen zu erreichen. Dies verbessert die Kommunikationszuverlässigkeit und den Schutz des Systems in Motorantrieben, Stromwandlern, Automatisierungssystemen und anderen hochgradig geräuschbelasteten Umgebungen.

Haupttypen digitaler Isolatoren

Digitale Isolatoren können nach der Art, wie sie Informationen über die Isolationsbarriere übertragen, gruppiert werden. Da Abschnitt 1 bereits die interne Struktur erklärt, konzentriert sich dieser Abschnitt darauf, wo jeder Typ am besten funktioniert, was seine Einschränkungen sind und wie man den richtigen für eine reale Anwendung auswählt.

Transformatorbasierte digitale Isolatoren

Transformer-Based Digital Isolator Construction

Konstruktion von transformatorbasierten digitalen Isolatoren

Transformatorbasierte digitale Isolatoren sind eine starke Wahl für Systeme, die schnell wechselnden Störungen, hohen transienten Spannungen und rauen elektrischen Umgebungen ausgesetzt sind. Sie werden häufig in Motorsteuerungen, Gleichrichtern, industrieller Automatisierung und isolierten Gate-Treiber-Schaltungen eingesetzt, da sie eine stabile Kommunikation aufrechterhalten können, selbst wenn Spannungsänderungen sehr schnell stattfinden.

Ihre Hauptstärke ist die hohe Immunität gegenüber gemeinsamen modalen Transienten, was sie für Schaltungen in der Nähe von MOSFETs, IGBTs, Leistungswandlern und anderen rauschenden Schaltgeräten geeignet macht. Sie werden normalerweise bevorzugt, wenn Zuverlässigkeit unter elektrischem Stress wichtiger ist als die Wahl der kleinsten oder kostengünstigsten Isolationslösung.

Kapazitive digitale Isolatoren

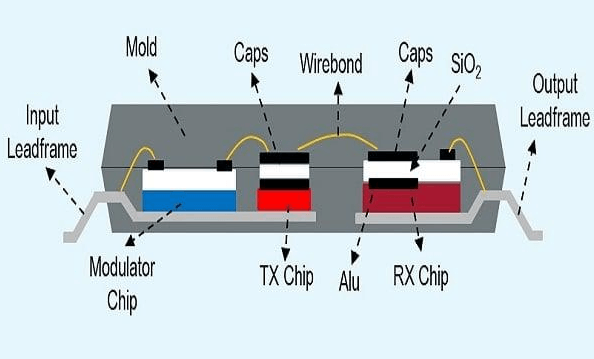

 Capacitive Digital Isolator Structure

Struktur von kapazitiven digitalen Isolatoren

Kapazitive digitale Isolatoren werden oft für hochgeschwindigkeits digitale Kommunikation ausgewählt, da sie schnellen Datentransfer, niedrigen Stromverbrauch und kompakte Gehäuseoptionen bieten. Sie werden häufig für isolierte SPI-, UART-, I²C-, RS-485- und CAN-Kommunikationsleitungen verwendet, bei denen das Hauptziel darin besteht, den Controller zu schützen und gleichzeitig die Signalzeitgenauigkeit aufrechtzuerhalten.

Dieser Typ ist nützlich, wenn Platzeffizienz und Energieeffizienz wichtig sind. Designer müssen jedoch die CMTI-Bewertung, die Isolationsbewertung und die Layout-Empfehlungen des Geräts überprüfen, da kapazitive Designs empfindlicher gegenüber gemeinsamen modalen Störungen sein können, wenn das System nicht ordnungsgemäß gestaltet ist.

Optische digitale Isolatoren

Optical Digital Isolator Construction

Konstruktion von optischen digitalen Isolatoren

Optische digitale Isolatoren, die oft durch optokopplerartige Geräte dargestellt werden, werden verwendet, wenn eine einfache und bewährte Isolationsmethode für die Anwendung ausreichend ist. Sie sind häufig in Niedriggeschwindigkeitsschaltungen, grundlegenden Rückkopplungsschaltungen, Relaissteuerungen, PLC-Eingangsmodulen und älteren industriellen Designs anzutreffen.

Ihr Hauptvorteil ist die Reife und die breite Verfügbarkeit. Sie sind jedoch in der Regel langsamer als transformatorbasierte und kapazitive digitale Isolatoren und können mehr Eingangsleistung verbrauchen, da die LED ordnungsgemäß betrieben werden muss. Im Laufe der Zeit kann das Altern der LED auch die Leistung verringern, sodass optische Isolatoren nicht immer die beste Wahl für hochgeschwindigkeits oder langlebige Präzisionssysteme sind.

Wichtige Spezifikationen von digitalen Isolatoren

Spezifikation
Allgemein Symbol
Typischer Bereich
Beschreibung
Isolationsspannungs Bereich
VISO
2,5 kV rms bis 6 kV rms
Maximale Spannung, die die Barriere aushalten kann
Betriebs- Spannung
VIORM / VIOWM
125 V rms bis 1000 V rms
Dauerhafte Spannung über der Barriere
Überspannung
VSURGE
6 kV bis 12 kV Spitze
Kurzzeitige Hochspannungs-Toleranz
CMTI
CMTI
25 kV/µs bis 150 kV/µs
Widerstand gegenüber schnellen Spannungstransienten
Datenrate
DR
1 Mbps bis 150 Mbps
Maximale Signal- geschwindigkeit
Propagation Delay
tPD
10 ns bis 100 ns
Zeit für das Signal, um durchzukommen
Pulsbreitenverzerrung
PWD
1 ns bis 20 ns
Unterschied zwischen der Eingangs- und Ausgangspulsbreite
Kanalanzahl
CH
1 bis 8 Kanäle
Anzahl der isolierten Kanäle
Eingangslogik- Spannung
VIH / VIL
1,8 V, 2,5 V, 3,3 V, 5 V Logik
Logik-HIGH/LOW- Schwellenwerte
Versorgungsspannung
VCC
1,8 V bis 5,5 V
Betriebsspannung
Versorgungsstrom
ICC
µA bis mehrere mA pro Kanal
Betriebs- Strom
Leistungsaufnahme
PD
geräteabhängig
Gesamtleistung, die verbraucht wird
Isolationskapazität
CIO
0,5 pF bis 3 pF
Kapazität über der Barriere
Kriechstrecke

3 mm bis 14 mm
Oberflächenabstand zwischen isolierten Leitern
Luftspalt

3 mm bis 14 mm
Luftspalt zwischen isolierten Leitern
Betriebstemperatur
TA
-40°C bis +125°C
Betriebstemperaturbereich
Halbleitertemperatur
TJ
Bis zu +150°C
Maximale Temperatur der internen Chips
ESD-Schutz
VESD
±2 kV bis ±8 kV oder mehr
Toleranz gegenüber elektrostatischen Entladungen
Ausgabe treibender Strom
IO
2 mA bis 20 mA
Ausgangstreibefähigkeit
UVLO-Schwellenwert
VUVLO
Etwa 1,5 V bis 4,5 V
Unterspannungs- Abschaltpunkt
Gehäusetyp

SOIC, QSOP, SSOP, breite SOIC
Physisches IC- Gehäuse
Zertifizierungs- Standards
UL / VDE / CSA
geräteabhängig
Sicherheitsgenehmigungen
Isolation Technologie

Transformator / kapazitiv / optisch
Signal-Kopplungsmethode

Digitale Isolator Kommunikationsschnittstellen

Digitale Isolatoren werden häufig eingesetzt, um Kommunikationsleitungen vor elektrischen Störungen, Spannungsspitzen und Erdschleifenproblemen zu schützen, während eine zuverlässige Datenübertragung zwischen isolierten Schaltungen aufrechterhalten wird.

SPI (Serial Peripheral Interface) - Wird für die isolierte Kommunikation zwischen Mikrocontrollern, ADCs, DACs, Sensoren und Speichermedien verwendet. Digitale Isolatoren tragen dazu bei, schnelle Takt- und Datensignale in störungsanfälligen Systemen stabil zu halten.

UART (Universal Asynchronous Receiver/Transmitter) - Wird in eingebetteten Geräten, Industriecontrollern und Debugging-Ports verwendet. Die Isolation schützt niederspannungsprozessoren vor Erdunterschieden und externen elektrischen Fehlern.

I²C (Inter-Integrated Circuit) - Wird für Sensoren, EEPROMs, RTC-Module und Mikrocontroller-Kommunikation verwendet. Digitale Isolation trägt dazu bei, Störgeräusche in Industrie-, Medizin- und Embedded-Systemen zu reduzieren.

RS-485 Kommunikation - Häufig in der Industrieautomatisierung und bei Netzwerken über lange Strecken. Isolierte RS-485-Schnittstellen helfen, Erdschleifen zu verhindern und die Kommunikationszuverlässigkeit zu verbessern.

CAN Bus - Wird in der Automobilelektronik, in Batteriesystemen von Elektrofahrzeugen und in Industriemaschinen eingesetzt. Digitale Isolatoren schützen CAN-Controller vor Schaltgeräuschen und transienten Spannungen.

USB-Isolation - Wird in Computern, Testgeräten, medizinischen Geräten und eingebetteten Systemen verwendet. Die Isolation hilft, Benutzer und angeschlossene Geräte vor Erdungsproblemen zu schützen.

GPIO-Isolation - Wird für digitale Ein- und Ausgangssignale zwischen Mikrocontrollern, PLCs, Relais, Sensoren und Hochspannungsschaltungen verwendet.

Gate-Treiber-Schnittstellen - Wird in MOSFET- und IGBT-Gate-Treiber-Schaltungen für Motorantriebe, Wechselrichter und Schaltnetzteile eingesetzt. Isolation verbessert die Sicherheit und Schaltzuverlässigkeit.

Digitale Isolatoren breite Anwendungen

Anwendungen in der Industrie und Leistungselektronik

• Motorantriebe und Servosteuerungssysteme

• Industrieautomation und PLC-Systeme

• Schaltnetzteile (SMPS)

• Solarwechselrichter und Gleichstromwandler

• IGBT- und MOSFET-Gate-Treiber-Schaltungen

• Industrielle Sensorschnittstellen

• Fabrikautomatisierungsanlagen

• Hochspannungsüberwachungssysteme

Anwendungen für Kommunikation und eingebettete Systeme

• SPI-Kommunikationsisolation

• UART-serielle Kommunikation

• I²C-Bus-Isolation

• RS-485 Industrie-Netzwerke

• CAN-Bus-Systeme

• USB-Isolationsschaltungen

• Eingebettete Mikrocontrollersysteme

• Datenerfassungsgeräte

• IoT- und Smart Device-Kommunikation

Anwendungen in der Automobil-, Medizin- und Verbrauchertechnologie

• Batteriemanagementsysteme (BMS) für Elektrofahrzeuge

• EV-Ladesysteme

• Automobilsteuerungsmodulen

• Medizinische Überwachungsgeräte

• Patientenschutzsysteme

• Medizinische Bildgebungsgeräte

• Konsumelektronikgeräte

• Audio- und Videoschutzsysteme

• Prüf- und Messgeräte

Digital-Isolator vs. Andere Isolations-Technologien

Merkmal
Digitaler Isolator
Optokoppler
Isolations-transformator
Relais-isolation
Faseroptische Isolation
Isolationsmethode
Magnetische oder kapazitive Kopplung
LED und Fototransistor
Magnetische Induktion
Mechanische Kontakttrennung
Licht durch optische Faser
Signaltyp
Digitale Signale
Digitale/niedriggeschwindigkeits Signale
Leistungs- und analoge Signale
Schaltsignale
Digitale und Kommunikationssignale
Typische Daten Geschwindigkeit
Sehr hoch
Niedrig bis mittel
Mittel
Langsam
Extrem hoch
Energieverbrauch
Niedrig
Höher
Mittel bis hoch
Hoch während des Schaltens
Niedrig bis mittel
Schaltgeschwindigkeit
Schnell
Langsame
Mittel
Sehr langsam
Sehr schnell
Ausbreitungsverzögerung
Niedrig
Höher
Mittel
Hoch
Sehr niedrig
Common-Mode Transientenimmunität
Ausgezeichnet
Mäßig
Gut
Ausgezeichnet
Ausgezeichnet
Geräuschimmunität
Sehr hoch
Mäßig
Hoch
Hoch
Extrem hoch
Isolationsspannungsfähigkeit
Hoch
Hoch
Sehr hoch
Sehr hoch
Sehr hoch
Langfristige Zuverlässigkeit
Ausgezeichnet
LED-Verschleiß kann auftreten
Ausgezeichnet
Mechanischer Verschleiß im Laufe der Zeit
Ausgezeichnet
Physikalische Größe
Kompaktes IC-Gehäuse
Kompakt bis mittel
Groß
Groß
Mittel
Mechanischer Verschleiß
Keiner
Keiner
Keiner
Ja
Keiner
Multikanal-Integration
Einfach
Mäßig
Schwierig
Schwierig
Mäßig
Temperaturstabilität
Gut
Mäßig
Gut
Mäßig
Ausgezeichnet
Wartungsbedarf
Sehr niedrig
Niedrig
Niedrig
Höher aufgrund von Kontakten
Niedrig
Kosten
Mäßig
Niedrig
Mäßig bis hoch
Mäßig
Hoch
Bester Frequenzbereich
Hochfrequente digitale Systeme
Niedriggeschwindigkeits-Systeme
Netzfrequenzisolierung
Niedriggeschwindigkeits-Schaltung
Hochgeschwindigkeits-Kommunikation
Isolationsabstand
Kleine interne Barriere
Optischer Abstand
Große magnetische Trennung
Physikalischer Kontaktabstand
Langstrecken-Glasfaserverbindung
Industrie-Rauschresistenz
Ausgezeichnet
Mäßig
Ausgezeichnet
Ausgezeichnet
Ausgezeichnet
Typische Anwendungen
SPI, CAN, RS-485, Motorantriebe, Wechselrichter
Relaissteuerung, Rückkopplungsschaltungen
AC-Netzisolierung, SMPS
Sicherheitsschaltung, industrielle Steuerung
Telekommunikation, Datenkommunikation, EMV-kritische Systeme
Hauptvorteil
Hohe Geschwindigkeit mit starker Isolation
Einfach und kostengünstig
Handhabung hoher Leistung
Vollständige physikalische Isolation
Extrem hohe EMV-Immunität
Hauptbeschränkung
Höhere Kosten als grundlegende Optokoppler
Langsamere Reaktion und LED-Verschlechterung
Große Größe
Kontaktverschleiß und langsame Operation
Höhere Systemkomplexität und -kosten

Fazit

Digitale Isolatoren bieten eine sichere und zuverlässige Möglichkeit, digitale Signale über elektrisch getrennte Schaltungen zu übertragen. Durch die Verwendung von magnetischer, kapazitiver oder optischer Kopplung helfen sie, Erdschleifen, Spannungsspitzen und elektrisches Rauschen zu blockieren, während sie die Kommunikation zwischen verschiedenen Teilen eines Systems stabil halten. Bei der Auswahl eines digitalen Isolators ist es wichtig, wichtige Spezifikationen wie Isolationsspannung, Arbeitsspannung, Überspannungsbewertung, Datenrate, Laufzeitverzögerung, CMTI, Gehäusetyp und Sicherheitszertifizierungen zu überprüfen. Die Wahl des richtigen Geräts verbessert die Systemsicherheit, die Signalgenauigkeit und die langfristige Zuverlässigkeit in industriellen, automobilen, medizinischen und eingebetteten elektronischen Anwendungen.






Häufig gestellte Fragen [FAQ]

1. Warum sind digitale Isolatoren in Batteriesystemen für Elektrofahrzeuge (BMS) wichtig?

Digitale Isolatoren schützen Niederspannungssteuerkreise vor den hohen Spannungen in EV-Batteriepacks. Sie helfen auch, die genaue Kommunikation zwischen Batteriemonitor-ICs, Controllern und CAN-Bus-Systemen aufrechtzuerhalten, während sie das Rauschen von schnell schaltenden Leistungselektronik reduzieren.

2. Wie beeinflusst die Isolationskapazität die Leistung des digitalen Isolators in rauschenden Systemen?

Höhere Isolationskapazität kann unerwünschtes Rauschen stärker über die Isolationsbarriere koppeln. Niedrigere Isolationskapazität verbessert die Rauschimmunität und verringert Störungen in hochgeschwindigkeits-industriellen und Kommunikationssystemen.

3. Warum ist die Laufzeitverzögerung bei der Auswahl eines digitalen Isolators für Gate-Treiber-Schaltungen wichtig?

Die Laufzeitverzögerung beeinflusst das Schaltzeitverhalten zwischen MOSFETs oder IGBTs. Übermäßige Verzögerung kann Timing-Anpassungen, erhöhte Schaltverluste, Wärmeentwicklung und reduzierte Energieumwandlungseffizienz in Wechselrichter- und Motorantriebssystemen verursachen.

4. Können digitale Isolatoren die Messgenauigkeit in Datenerfassungssystemen verbessern?

Ja. Digitale Isolatoren helfen, empfindliche Messschaltungen von rauschenden Strom- oder Industrieumgebungen zu trennen. Dies verringert Interferenzen durch Erdschleifen und elektrisches Rauschen, verbessert die ADC-Genauigkeit und Signalintegrität.

5. Warum enthalten einige digitale Isolatoren Fail-Safe-Ausgangsfunktionen?

Fail-Safe-Ausgänge helfen, den Ausgang während eines Stromausfalls, einer Signalunterbrechung oder während des Startvorgangs in einen bekannten logischen Zustand zu zwingen. Dies verbessert die Systemsicherheit und verhindert unvorhersehbares Verhalten in industriellen Steuerungssystemen.

6. Welche Probleme können auftreten, wenn die Kriech- und Luft-Abstände zu klein sind?

Unzureichende Kriech- oder Luft-Abstände können das Risiko von elektrischem Überschlag, Isolationsdurchbruch oder Sicherheitszertifizierungsfehlern erhöhen, insbesondere in Hochspannungs-Anlagen und medizinischen Geräten.

7. Warum werden digitale Isolatoren häufig in der Nähe von MOSFETs und IGBTs eingesetzt?

Schnell schaltende Transistoren erzeugen hochfrequentes elektrisches Rauschen und schnelle Spannungsübergänge. Digitale Isolatoren tragen dazu bei, Niederspannungssteuerungen zu schützen, während sie eine stabile Signalübertragung für das Gate-Ansteuersignal in diesen rauschenden Umgebungen aufrechterhalten.

Online -RFQ -Einreichungen: Schnelle Antworten, bessere Preise!

RFQ
