Wie der HMC5883L Magnetometer in Kompass- und Navigationssystemen funktioniert

Der HMC5883L ist ein 3-Achsen digitaler Magnetometermodul, der verwendet wird, um die Magnetfeldstärke entlang der X-, Y- und Z-Achsen zu messen. Einfach gesagt funktioniert er wie ein elektronischer Kompass, der einem Gerät hilft, Richtung, Peilung und Orientierung zu erkennen. Dieser Artikel behandelt alles über die HMC5883L Pinbelegung, die Modulkomponenten, das Funktionsprinzip, die Spezifikationen, die Verkabelung, die Kompassrichtungen und mehr.

Katalog

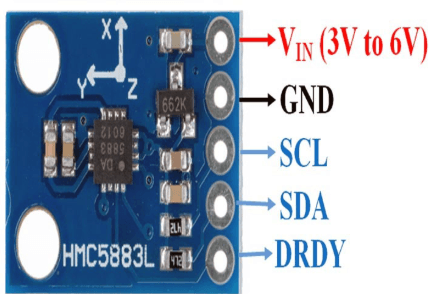

HMC5883L Pinbelegung und Pinfunktionen

Pin Name	Beschreibung	Funktion
VIN	Stromversorgung Eingang	Versorgt das Modul mit Strom, typischerweise von 3V bis 6V
GND	Massepin	Gemeinsame Masseverbindung für den Schaltkreis
SCL	Serielle Taktleitung	I2C-Taktsignal für die Kommunikation mit dem Mikrocontroller verwendet
SDA	Serielle Datenleitung	I2C-Datensignal zur Übertragung von Sensordaten verwendet
DRDY	Datenbereit-Pin	Zeigt an, wann neue Magnetometerdaten zum Lesen verfügbar sind

HMC5883L Modulkomponenten

• HMC5883L Magnetometer-IC - Der Hauptsensorchip, der die Magnetfeldstärke entlang der X-, Y- und Z-Achsen misst.

• Spannungsregler - Ermöglicht dem Modul, höhere Eingangs- spannungen zu akzeptieren, typischerweise zwischen 3V und 6V.

• Pull-Up-Widerstände - Verwendet an den SDA- und SCL-Leitungen zur Unterstützung stabiler I2C-Kommunikation.

• Filterkondensatoren - Helfen, elektrische Störungen zu reduzieren und die Stromversorgung für genaue Sensorablesungen zu stabilisieren.

• I2C-Kommunikationsschnittstelle - Erleichtert die Kommunikation mit Arduino, ESP32, Raspberry Pi und anderen Mikrocontrollern.

• DRDY (Daten bereit) Schaltung - Gibt ein Signal aus, wenn frische Sensordaten verfügbar sind.

• PCB-Antennenähnliche Kupferleitungen - Entworfen, um Interferenzen zu minimieren und die Signalqualität des Moduls zu verbessern.

• Befestigungslöcher - Ermöglichen eine sichere Installation des Moduls in Robotik, Drohnen und eingebetteten Systemen.

• Achsenorientierungsmarkierungen (X, Y, Z) - Auf der PCB gedruckt, um die Richtung der Magnetfeldmessachsen zu zeigen.

Wie der HMC5883L Magnetometer funktioniert

Der HMC5883L-Magnetometer erkennt das Magnetfeld der Erde mit seinen drei Messachsen: X, Y und Z. Diese Achsen ermöglichen es dem Sensor, die Richtung und Stärke der Magnetfelder um das Modul herum zu erfassen. Wenn sich das Modul bewegt oder dreht, ändern sich auch die Magnetfeldwerte an jeder Achse.

Im Inneren des Sensors werden diese magnetischen Signale in digitale Daten umgewandelt, die ein Mikrocontroller über die I2C-Schnittstelle lesen kann. Dies ermöglicht es Platinen wie Arduino, ESP32 und Raspberry Pi, Echtzeit-Magnetfeldmessungen vom Modul zu empfangen.

Der HMC5883L zeigt von sich aus keine Kompassrichtungen an. Er liefert nur rohe Magnetfelddaten. Der Mikrocontroller muss diese Daten verarbeiten, um nützliche Richtungs- oder Kursinformationen zu berechnen. Da der Sensor empfindlich auf nahegelegene Magnete, Motoren, Metallteile und elektrische Störungen reagiert, sind eine korrekte Platzierung und Kalibrierung wichtig für stabile Messwerte.

Funktionen und technische Spezifikationen des HMC5883L

Merkmal	Zustand	Spezifikation
Betriebsspannung	Stromversorgungs-Eingang	2,7 V bis 6,5 V DC
Kommunikationsschnittstelle	Digitale Kommunikation	I2C-Schnittstelle
I2C-Kommunikationsgeschwindigkeit	Maximal unterstützte Taktfrequenz	Bis zu 400 kHz
Betriebstemperatur	Umgebungsbetriebsbereich	-30 °C bis +85 °C
Modulabmessungen	PCB-Größe	1,8 × 1,7 cm
Durchschnittlicher Stromverbrauch	Leerlaufmodus	2 µA typisch
Durchschnittlicher Stromverbrauch	Messmodus	100 µA typisch
Magnetfeldbereich	Vollskala angewandtes Feld	±8 Gauss
Magnetischer Dynamikbereich	3-Bit Verstärkungssteuerung	±1 bis ±8 Gauss
Auflösung	VDD = 3,0 V, GN = 2	5 Milli-Gauss
Linearität	±2,0 Gauss Eingangsbereich	0,1 % FS Maximum
Hysterese	±2,0 Gauss Eingangsbereich	±25 ppm
Kreuzachsenempfindlichkeit	Kreuzfeld = 0,5 Gauss, angewendet = ±3 Gauss	±0,2 % FS/Gauss
Datenausgangsrate (ODR)	Kontinuierlicher Messmodus	0,75 Hz bis 75 Hz
Datenausgangsrate (ODR)	Einzelmessungsmodus	Bis zu 160 Hz
Messperiode	Befehl zu Daten bereit	6 ms typisch
Einschaltzeit	Bereit für I2C-Befehle	200 µs typisch
Verstärkungstoleranz	Alle Verstärkungs-/Dynamikbereichseinstellungen	±5 %
I2C-Adresse	7-Bit-Adresse	0x1E
I2C-Leseadresse	8-Bit-Leseadresse	0x3D
I2C-Schreibadresse	8-Bit-Schreibadresse	0x3C
I2C-Hysterese	Fallenspielfeld (VDDIO = 1,8 V)	0,2 × VDDIO
I2C-Hysterese	Steigfeld (VDDIO = 1,8 V)	0,8 × VDDIO
Richtungsdetektion	Kompasskursmessung	360° Richtungsabgleich
Ausgangsachsen	Magnetfeldmessung	X, Y, Z Achsen

HMC5883L mit Arduino & Raspberry Pi

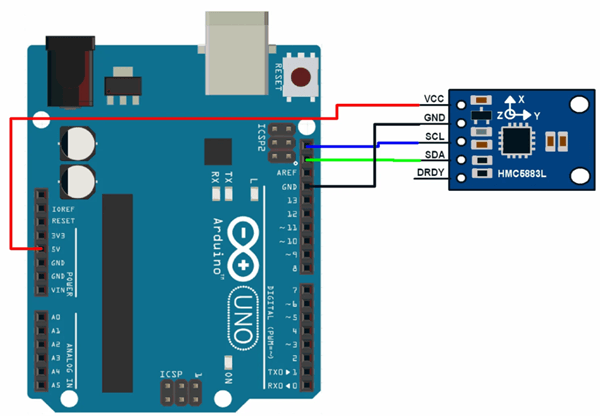

HMC5883L Magnetometer Verbindung mit Arduino UNO

Der HMC5883L kann mit dem Arduino UNO über die I2C-Kommunikationsschnittstelle verbunden werden. Das Modul verwendet nur vier Hauptanschlüsse: VCC, GND, SDA und SCL. Im Arduino UNO ist der SDA-Pin mit A4 verbunden, während der SCL-Pin mit A5 verbunden ist. Nachdem das Modul korrekt verkabelt wurde, kann der Arduino die X-, Y- und Z-Magnetfelddaten vom Sensor für digitale Kompass- und Orientierungsanwendungen lesen.

Das HMC5883L-Modul funktioniert normalerweise einwandfrei, wenn es über den 5V-Pin des Arduino UNO mit Strom versorgt wird, da die meisten Breakout-Boards einen integrierten Spannungsregler enthalten. Nach der Verbindung erhält der Arduino kontinuierlich Magnetfeldmessungen über den I2C-Bus zur Kursberechnung und Navigationsfunktionen.

Arduino UNO Verdrahtungsanschlüsse

HMC5883L Pin	Arduino UNO Pin
VCC	5V
GND	GND
SDA	A4
SCL	A5
DRDY	Optional / Nicht erforderlich

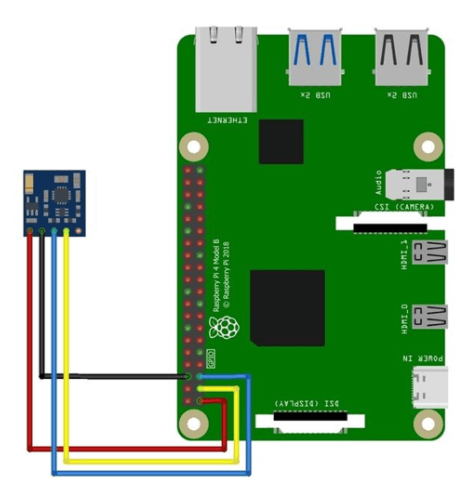

HMC5883L mit Raspberry Pi

Der HMC5883L kann auch mit dem Raspberry Pi über die I2C-Schnittstelle kommunizieren. Der Raspberry Pi verwendet GPIO2 für SDA und GPIO3 für SCL-Kommunikation. Dieses Setup ermöglicht es dem Raspberry Pi, Echtzeit-Magnetfelddaten für Navigation, Orientierungserkennung und Robotikanwendungen zu lesen.

Im Gegensatz zum Arduino UNO arbeitet der Raspberry Pi mit 3,3V Logikpegeln, was den Betriebsanforderungen vieler HMC5883L Module entspricht. Nachdem die I2C-Schnittstelle in den Raspberry Pi-Einstellungen aktiviert wurde, kann das System den Sensor erkennen und beginnen, Kompassrichtungsdaten auszulesen.

Raspberry Pi Verdrahtungsverbindungen

HMC5883L Pin	Raspberry Pi Pin
VCC	3,3V
GND	GND
SDA	GPIO2 (SDA)
SCL	GPIO3 (SCL)
DRDY	Optional / Nicht erforderlich

So lesen Sie die Kompassrichtung mit HMC5883L

Um die Kompassrichtung mit dem HMC5883L zu lesen, verwendet der Mikrocontroller die Magnetfelddaten des Sensors und berechnet den Richtungswinkel. Für die grundlegende Kompassrichtung werden normalerweise die X- und Y-Achsenmessungen verwendet, da sie das horizontale Magnetfeld darstellen, wenn das Modul flach platziert wird.

Der Richtungswinkel wird üblicherweise mit der Arctan-Funktion berechnet:

θ = tan⁻¹(Y / X)

In dieser Formel ist X die Magnetfeldmessung auf der X-Achse, Y die Magnetfeldmessung auf der Y-Achse und θ der Kompassrichtungswinkel. Das berechnete Ergebnis wird normalerweise in Grad von 0° bis 360° umgewandelt.

Ein Winkel von 0° oder 360° bedeutet üblicherweise Nord, 90° bedeutet Ost, 180° bedeutet Süd und 270° bedeutet West. Für eine bessere Genauigkeit wenden einige Systeme auch eine Korrektur der magnetischen Deklination an, da magnetisches Nord und echtes Nord nicht immer identisch sind. Bei bewegten Geräten kann eine ordnungsgemäße Kalibrierung und Neigungscompensation auch die Genauigkeit der Kompassrichtung verbessern.

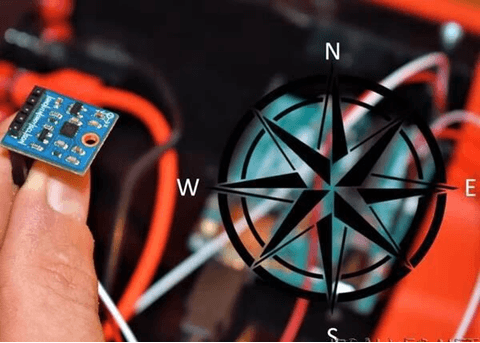

HMC5883L Modulkalibrierungsprozess

Die Kalibrierung ist ein wichtiger Schritt bei der Verwendung des HMC5883L Magnetometers, da nahegelegene magnetische Störungen die Genauigkeit des Kompasses beeinträchtigen können. Ohne ordnungsgemäße Kalibrierung kann der Sensor falsche Richtungen anzeigen, instabile Richtungswerte oder driftende Kompasswerte zeigen. Häufige Störquellen sind Motoren, Metallobjekte, Magneten, Batterien und elektrische Leitungen, die sich in der Nähe des Moduls befinden.

Der Kalibrierungsprozess des HMC5883L hilft, magnetische Verzerrungen zu entfernen und die Genauigkeit der Richtung zu verbessern. Zwei häufige Probleme, die die Messungen des Magnetometers beeinflussen, werden als Hart-Eisen-Verzerrung und Weich-Eisen-Verzerrung bezeichnet. Hart-Eisen-Verzerrung wird durch permanente magnetische Felder von nahegelegenen Magneten oder elektronischen Komponenten verursacht, während Weich-Eisen-Verzerrung auftritt, wenn nahegelegene Metallobjekte das umgebende Magnetfeld verbiegen oder verändern.

Eine der einfachsten Kalibriermethoden ist die Achtbewegungstechnik. Während dieses Prozesses wird der Sensor langsam in mehrere Richtungen gedreht, während er sich in einem Acht-Muster bewegt. Dies ermöglicht es dem HMC5883L, Magnetfelddaten aus verschiedenen Winkeln zu sammeln und Korrekturwerte für die X-, Y- und Z-Achsen zu berechnen.

Nach der Kalibrierung werden die Kompasswerte stabiler und genauer. Eine ordnungsgemäße Kalibrierung ist besonders wichtig in Drohnen, Robotern, Navigationssystemen und elektronischen Kompassanwendungen, wo zuverlässige Richtungsdaten erforderlich sind. Für die besten Ergebnisse sollte der Sensor auch von Motoren, Lautsprechern, Stromkabeln und großen Metallflächen entfernt platziert werden.

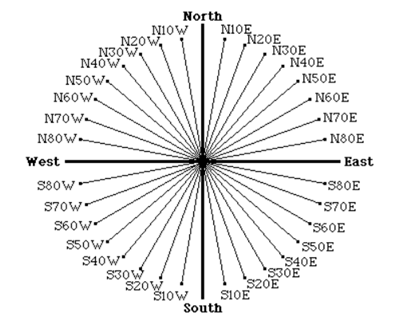

HMC5883L Modulneigungskompensation

Das HMC5883L Magnetometer kann die Kompassrichtung genau messen, wenn der Sensor flach und eben platziert ist. Wenn das Modul jedoch geneigt ist, ändern sich die Magnetfeldmessungen auf den X-, Y- und Z-Achsen, was zu falschen Richtungsberechnungen führen kann. Dieses Problem wird in beweglichen Systemen wie Drohnen, Robotern und tragbaren Navigationsgeräten deutlicher.

Die Neigungskompensation ist eine Technik zur Korrektur der Kompasswerte, wenn der Sensor nicht perfekt horizontal ist. Anstatt sich nur auf die Messungen der X- und Y-Achse zu verlassen, berücksichtigt das System auch den Neigungswinkel des Sensors. Dies hilft, genaue Richtungsinformationen aufrechtzuerhalten, selbst wenn das Gerät sich bewegt oder in verschiedene Richtungen rotiert.

In vielen Anwendungen wird das HMC5883L mit einem Beschleunigungsmesser oder Gyroskop kombiniert, um die Neigungskompensation durchzuführen. Der Beschleunigungsmesser misst den Neigungswinkel des Sensors, während das Magnetometer Daten zur Richtung des Magnetfelds bereitstellt. Das System kombiniert dann beide Messungen, um eine korrigierte Kompassrichtung zu berechnen.

Die Neigungskompensation ist in Drohnen, autonomen Robotern, Navigationssystemen für Flugzeuge und Bewegungsnachverfolgungsgeräten sehr wichtig, da diese Systeme während des Betriebs selten vollständig eben bleiben. Durch die Anwendung der Neigungskompensation kann das HMC5883L stabilere und zuverlässigere Richtungsmesswerte in realen Umgebungen bereitstellen.

Anwendungen von HMC5883L Magnetometer-Modulen

Digitale Kompasssysteme

Das HMC5883L-Modul wird häufig in digitalen Kompassanwendungen verwendet, um das Magnetfeld der Erde zu messen und die Richtung zu bestimmen. Es hilft Geräten, Norden, Süden, Osten und Westen genau zu identifizieren. Viele tragbare Navigationssysteme, Smartphones und tragbare GPS-Geräte verwenden Magnetometersensoren zur Richtungsbestimmung.

Drohnen- und UAV-Navigation

Drohnen und unbemannte Luftfahrzeuge (UAVs) verwenden das HMC5883L zur Orientierung und Flugstabilisierung. Der Sensor arbeitet zusammen mit Beschleunigungsmessern und Gyroskopen, um während des Flugs die richtige Richtung beizubehalten. Es hilft, autonome Navigation, Wegpunktverfolgung und die Genauigkeit der Flugkontrolle zu verbessern.

Robotik und autonome Fahrzeuge

Roboter verwenden HMC5883L-Module zur richtungsbezogenen Wahrnehmung und Bewegungssteuerung. Autonome Roboter können ihre Richtung bestimmen und präziser durch Umgebungen navigieren. Dies ist nützlich in Hindernisvermeidungssystemen, Lagerrobotern und intelligenten Lieferrobotern.

Verbesserung der GPS-Navigation

Das HMC5883L wird oft mit GPS-Modulen kombiniert, um Navigationssysteme zu verbessern. Während GPS Standortdaten bereitstellt, fügt das Magnetometer Echtzeit-Richtungsinformationen hinzu. Diese Kombination ermöglicht eine flüssigere Kartenorientierung und genauere Bewegungsverfolgung.

Smartphone- und Tablet-Orientierung

Viele mobile Geräte verwenden Magnetometersensoren für Kompassanwendungen und Bildschirmorientierungsfunktionen. Das HMC5883L kann Änderungen in der magnetischen Richtung erkennen, die Anwendungen wie Kartennavigation, Augmented Reality (AR) und Werkzeuge zur Verfolgung im Freien unterstützen.

Metalldetektion Systeme

Der Sensor kann magnetische Störungen erkennen, die durch nahegelegene metallische Objekte verursacht werden. Aufgrund dieser Fähigkeit werden HMC5883L-Module manchmal in grundlegenden Metalldetektion und magnetischen Objekterkennungssystemen verwendet.

Wetterstationen und Umweltüberwachung

Einige Wetterüberwachungssysteme verwenden Magnetometer, um Variationen des Magnetfelds und Umweltbedingungen zu studieren. Forscher und Hobbyisten können das HMC5883L in Datenprotokollierungssysteme für wissenschaftliche Experimente und Überwachungsprojekte integrieren.

Bildungs- und DIY-Elektronikprojekte

Das HMC5883L ist in Arduino-, ESP32- und Raspberry-Pi-Projekten aufgrund seiner einfachen I2C-Kommunikationsschnittstelle beliebt. Studenten, Hobbyisten und Ingenieure verwenden es häufig, um das Interfacing mit Sensoren, die Entwicklung von Kompassen und das Design eingebetteter Systeme zu lernen.

Industrielle Positionierung und Bewegungsverfolgung

Industrielle Automatisierungssysteme können HMC5883L-Module für Bewegungsverfolgung und Positionierungsanwendungen verwenden. Der Sensor hilft, die Ausrichtungsorientierung, die Rotationsbewegung und Richtungsänderungen in Maschinen und automatisierten Systemen zu überwachen.

HMC5883L vs QMC5883L: Sind sie ähnlich?

Das HMC5883L und QMC5883L sind nicht genau dasselbe, aber beide sind 3-Achsen-Digital-Magnetometersensoren, die für Kompass- und Magnetfeldmessungen verwendet werden.

Das HMC5883L ist der ursprüngliche Honeywell-Sensor und ist normalerweise stabiler, aber heute schwerer zu finden. Es verwendet normalerweise die I2C-Adresse 0x1E. Der QMC5883L ist ein häufiger Ersatz, der in vielen kostengünstigen Modulen zu finden ist. Er verwendet eine andere Registerkarte und hat normalerweise die I2C-Adresse 0x0D, sodass HMC5883L-Bibliotheken möglicherweise nicht damit funktionieren.

Kurz gesagt, sie erfüllen ähnliche Aufgaben, sind aber in der Hardwarekommunikation und den Softwarebibliotheken nicht vollständig kompatibel.

HMC5883L vs alternative Module

Merkmale	HMC5883L	MPU9250	MPU6050	BNO055	LSM9DS1
Sensortyp	Magnetometer nur	9-Achsen-IMU	6-Achsen-IMU	9-Achsen-IMU	9-Achsen-IMU
Beschleunigungsmesser	Nein	Ja	Ja	Ja	Ja
Gyroskop	Nein	Ja	Ja	Ja	Ja
Magnetometer	Ja	Ja	Nein	Ja	Ja
Achsenunterstützung	3-Achsen	9-Achsen	6-Achsen	9-Achsen	9-Achsen
Kompassfunktion	Ja	Ja	Nein	Ja	Ja
Bewegungsverfolgung	Eingeschränkt	Ausgezeichnet	Gut	Ausgezeichnet	Ausgezeichnet
Orientierungserkennung	Grundlegende Richtung nur	Volle Orientierungssverfolgung	Nur Bewegung	Volle Orientierungssverfolgung	Volle Orientierungssverfolgung
Sensorsfusion	Nein	Externe Verarbeitung erforderlich	Externe Verarbeitung erforderlich	Eingebauter Sensorfusion	Externe Verarbeitung erforderlich
Kommunikationsschnittstelle	I2C	I2C / SPI	I2C	I2C / UART	I2C / SPI
Energieverbrauch	Niedrig	Mäßig	Niedrig	Mäßig	Niedrig
Komplexität	Einfach	Fortgeschritten	Mäßig	Einfach zu bedienen	Fortgeschritten
Genauigkeit	Gute Kompassgenauigkeit	Hohe Bewegungs- und Orientierung Genauigkeit	Gute Bewegungssensorik	Sehr hohe Orientierung Genauigkeit	Hohe Genauigkeit
Häufige Anwendungen	Digitaler Kompass, Navigation	Drohnen, Robotik, VR	Bewegungssensorik, balancierende Roboter	Robotik, AR/VR, Orientierungssysteme	Industrielle und tragbare Geräte
Kosten	Niedrig	Mäßig	Niedrig	Höher	Mäßig
Am besten geeignet für	Kompassprojekte	Vollständige Bewegungsverfolgungssysteme	Grundlegende Bewegungssensorik	Einfache Orientierungstracking	Hochleistungs-IMU-Anwendungen

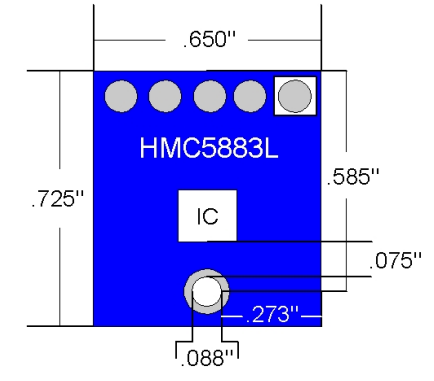

HMC5883L mechanische Abmessungen

Fazit

Der HMC5883L ist ein nützliches Magnetometer-Modul für Projekte, die eine Richtungsbestimmung, einen Kompasskurs oder eine Messung des Magnetfelds benötigen. Es ist einfach zu verbinden, verbraucht wenig Strom und ist geeignet für Arduino, Raspberry Pi, Robotik, Drohnen, GPS-Navigation und DIY-Elektronikprojekte. Allerdings hängen genaue Ergebnisse von der richtigen Verdrahtung, der korrekten Kalibrierung und einer sorgfältigen Platzierung fern von Magneten, Motoren, Metallobjekten und elektromagnetischem Rauschen ab. HMC5883L ist eine praktische Wahl für grundlegende digitale Kompass- und Orientierungsanwendungen, aber Sie sollten auch seine Grenzen verstehen und ihn mit QMC5883L, MPU9250 und anderen IMU-Sensoren vergleichen, bevor Sie das richtige Modul auswählen.

Häufig gestellte Fragen [FAQ]

1. Warum benötigt der HMC5883L eine Kalibrierung, bevor genaue Kompassmessungen erreicht werden können?

Der HMC5883L ist empfindlich gegenüber magnetischen Störungen durch Motoren, Metallobjekte, Batterien und elektrische Verdrahtungen. Diese nahegelegenen Objekte können das Erdmagnetfeld verzerren und falsche Kurswerte verursachen. Die Kalibrierung hilft, harte Eisen- und weiche Eisenverzerrungen zu beseitigen, wodurch die Kompasswerte stabiler und genauer werden.

2. Warum ist die Neigungskompensation wichtig, wenn der HMC5883L in Drohnen und Robotern verwendet wird?

Wenn der Sensor geneigt wird, ändern sich die X-, Y- und Z-Messwerte, was falsche Kompassrichtungen erzeugen kann. Die Neigungskompensation kombiniert Magnetometerdaten mit Beschleunigungsmesser- oder Gyroskopmessungen, um eine genaue Richtungsbestimmung aufrechtzuerhalten, selbst während sich das Gerät bewegt oder dreht.

3. Was verursacht instabile oder driftende Kompasswerte in HMC5883L-Modulen?

Kompassdrift wird häufig durch schlechte Kalibrierung, nahe magnetische Störungen, eine falsche Sensorplatzierung oder elektrisches Rauschen verursacht. Motoren, Lautsprecher, Stromkabel und Metalloberflächen, die in der Nähe des Moduls platziert werden, können die Magnetfeldmessungen beeinträchtigen und die Kursgenauigkeit verringern.

4. Warum können einige HMC5883L Arduino-Bibliotheken nicht mit bestimmten Modulen kommunizieren?

Viele kostengünstige Module, die als HMC5883L verkauft werden, verwenden tatsächlich den QMC5883L-Sensor. Obwohl beide Sensoren ähnliche Funktionen ausführen, verwenden sie unterschiedliche I2C-Adressen und Registerkarten. Aus diesem Grund funktionieren Bibliotheken, die für den HMC5883L entwickelt wurden, möglicherweise nicht korrekt mit QMC5883L-Modulen.

5. Wie bestimmt der HMC5883L die Kompassrichtung anhand von Magnetfelddaten?

Der Sensor misst die Magnetfeldstärke entlang der X-, Y- und Z-Achsen. Der Mikrocontroller verwendet hauptsächlich die Werte der X- und Y-Achsen und wendet mathematische Berechnungen unter Verwendung der Arkustangensfunktion an, um den Kurswinkel relativ zum magnetischen Norden zu bestimmen.

6. Wie vereinfacht die I2C-Kommunikation die Integration des HMC5883L mit Mikrocontrollern?

Der HMC5883L verwendet die I2C-Schnittstelle, die nur SDA- und SCL-Kommunikationsleitungen benötigt. Dies ermöglicht eine einfache Verbindung mit Arduino, ESP32, Raspberry Pi und anderen Controllern, während die Verdrahtungs-Komplexität reduziert und GPIO-Pins gespart werden.
